Hewlett Packard LaserJetCM1015MFP-CM1017MFP — каталог запчастей со схемами

Содержание

1. Assembly locations
2. Figure 7-2 Assembly locations (2 of 3)
3. Upper Cover Assembly
4. Internal assemblies
5. Figure 7-8 Internal components (3 of 3)

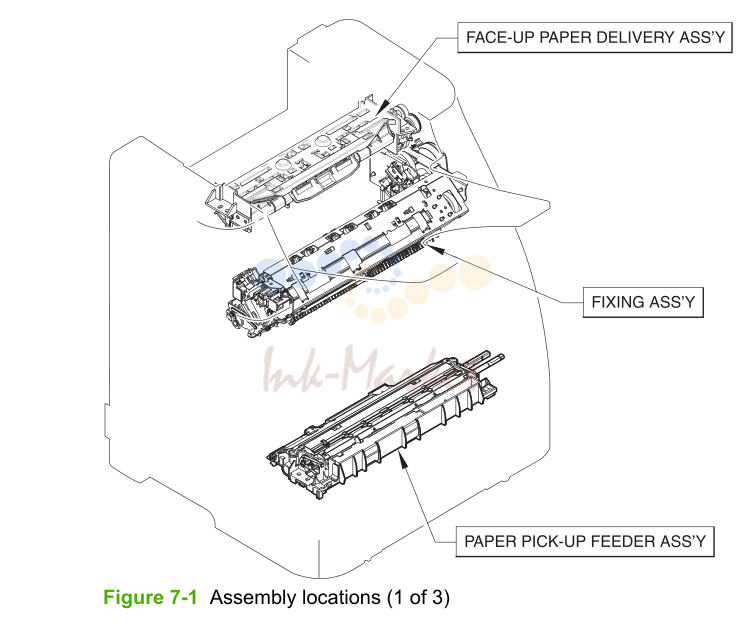

1. Assembly locations

№	Артикул	Описание
1	RM1-4312-000CN запросить цену →	FACE-UP PAPER DELIVERY ASSEMBLY
2	RM1-4310-000CN запросить цену →	(110v) or
3	RM1-1923-000CN запросить цену →	PAPER PICK-UP FEEDER ASSEMBLY

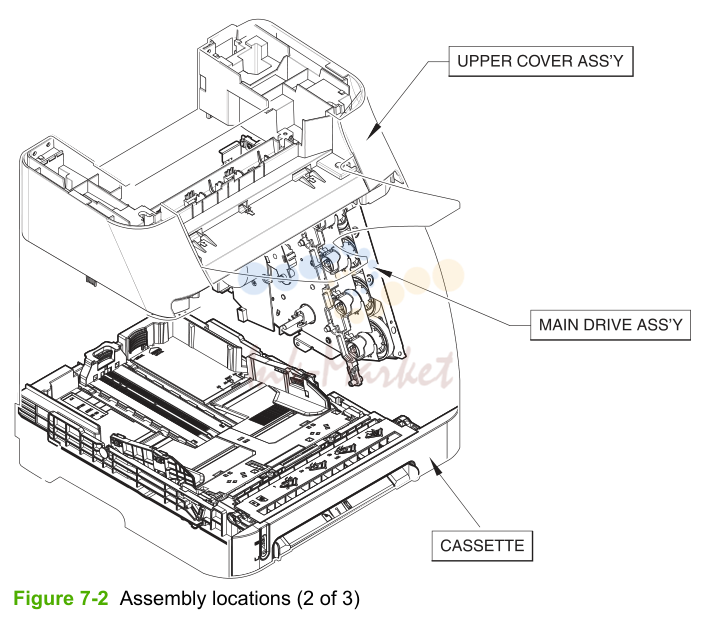

2. Figure 7-2 Assembly locations (2 of 3)

№	Артикул	Описание
1	RC2-1672-000CN запросить цену →	COVER, FACE-DOWN
2	RC2-1675-000CN запросить цену →	COVER, FACE-UP, REAR
3	RC1-5183-000CN запросить цену →	COVER, LEFT
4	RC2-1691-000CN запросить цену →	COVER, CASSETTE, LEFT
5	RC2-1692-000CN запросить цену →	COVER, CASSETTE RIGHT
6	RC1-5192-000CN запросить цену →	ARM, FRONT DOOR, LEFT
7	RM1-5193-000CN запросить цену →	ARM, FRONT DOOR, RIGHT
8	RC1-5194-000CN запросить цену →	SHAFT, FRONT DOOR ARM
9	RC1-5200-000CN запросить цену →	COVER, CASSETTE DUST
10	RC2-1687-000CN запросить цену →	PLATE, REAR
11	RM1-4314-000CN запросить цену →	FRONT DOOR ASSEMBLY
12	RC1-5229-000CN запросить цену →	LID, CONTROLLER
13	RM1-1858-000CN запросить цену →	RIGHT COVER ASSEMBLY
14	RC2-1682-000CN запросить цену →	ROLLER, FACE-UP
15	RC2-1671-000CN запросить цену →	TRAY, FACE-UP
16	XB4-7401-005CN запросить цену →	SCREW, TAPPING, TRUSS HEAD M4x
17	XA9-1500-000CN запросить цену →	SCREW RS, M3x
18	RC1-5228-000CN запросить цену →	COVER, CONTROLLER
19	RC1-5204-000CN запросить цену →	SHEET, LEFT PANEL, LOWER
20	RC1-5272-000CN запросить цену →	LEVER, LINK
21	RM1-4311-000CN запросить цену →	UPPER COVER ASSEMBLY

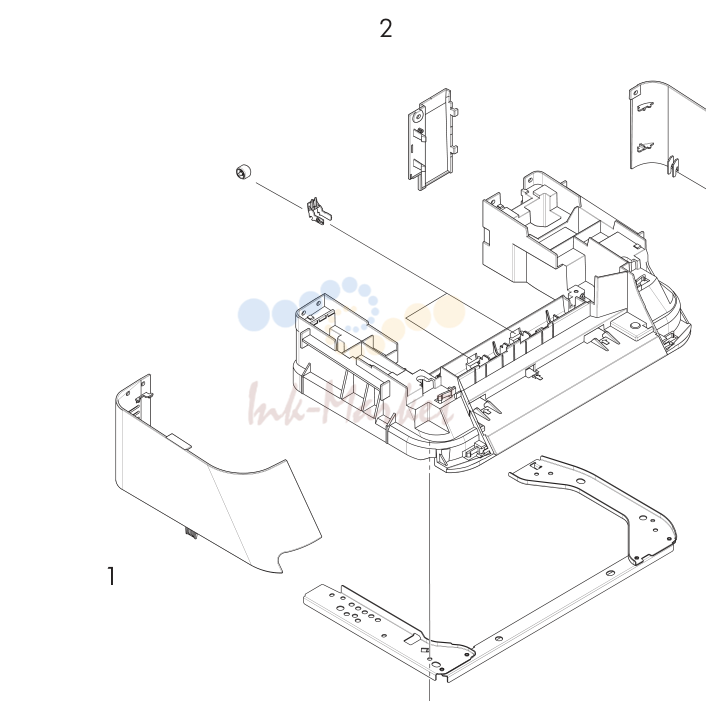

3. Upper Cover Assembly

№	Артикул	Описание
1	RC2-1664-000CN запросить цену →	COVER, UPPER, LEFT
2	RC2-1665-000CN запросить цену →	COVER, CABLE
3	RC2-1663-000CN запросить цену →	COVER, UPPER, RIGHT

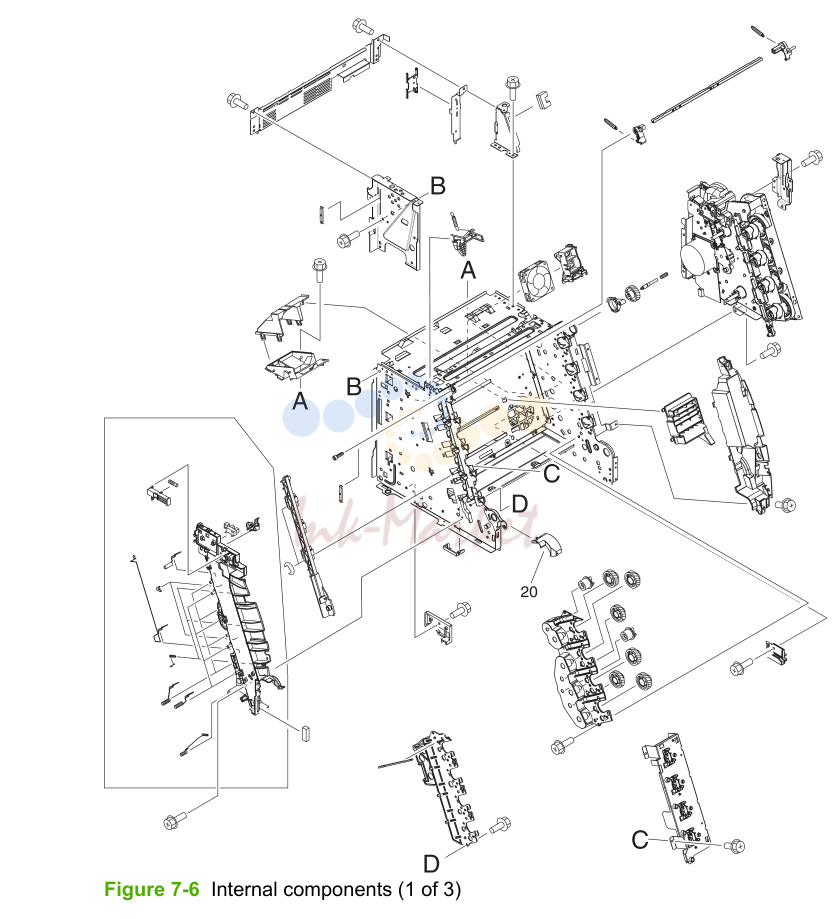

4. Internal assemblies

№	Артикул	Описание
14	RC1-5249-000CN запросить цену →	CAM, LEFT
17	RC1-5311-000CN запросить цену →	CAM, HINGE, RIGHT
34	RM1-1885-020CN запросить цену →	ELECT.TRANSPORT BELT ASSEMBLY

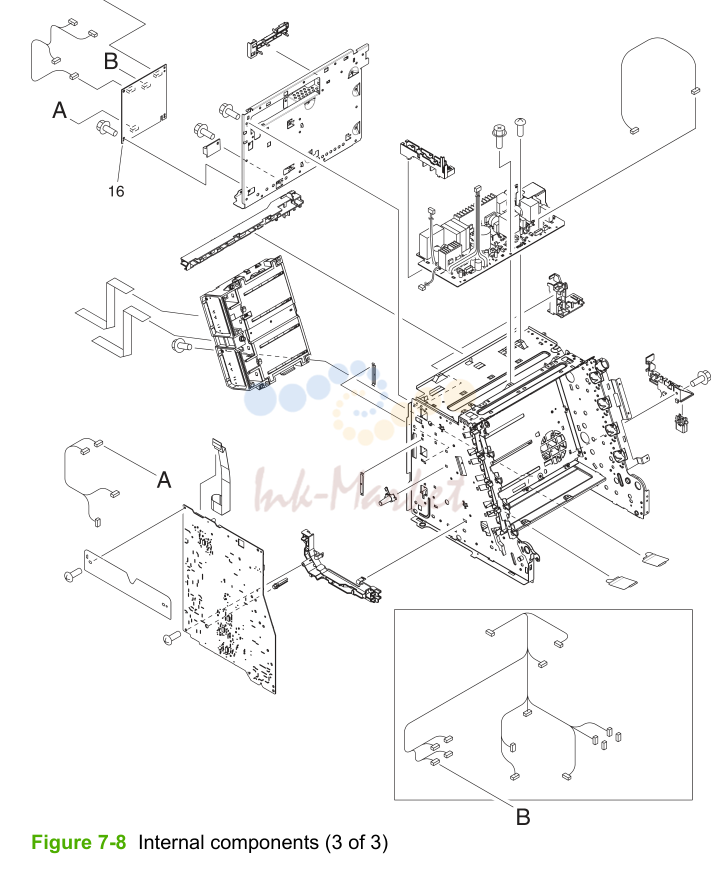

5. Figure 7-8 Internal components (3 of 3)

№	Артикул	Описание
1	CB394-60101 запросить цену →	CONTROL-PANEL ASSEMBLY LCD (CM1015)
2	CB395-60101 запросить цену →	CONTROL-PANEL ASSEMBLY GCD (CM1017)
3	CB394-40014 запросить цену →	BEZEL, CONTROL PANEL LCD EN (CM1015)
3	CB394-40015 запросить цену →	BEZEL, CONTROL PANEL LCD ES (CM1015)
3	CB394-40016 запросить цену →	BEZEL, CONTROL PANEL LCD PT (CM1015)
3	CB394-40017 запросить цену →	BEZEL, CONTROL PANEL LCD DE (CM1015)
3	CB394-40018 запросить цену →	BEZEL, CONTROL PANEL LCD FR (CM1015)
3	CB394-40019 запросить цену →	BEZEL, CONTROL PANEL LCD NL (CM1015)
3	CB394-40020 запросить цену →	BEZEL, CONTROL PANEL LCD IT (CM1015)
3	CB394-40021 запросить цену →	BEZEL, CONTROL PANEL LCD SV (CM1015)
3	CB394-40022 запросить цену →	BEZEL, CONTROL PANEL LCD NO (CM1015)
3	CB394-40023 запросить цену →	BEZEL, CONTROL PANEL LCD FI (CM1015)
3	CB394-40024 запросить цену →	BEZEL, CONTROL PANEL LCD DA (CM1015)
3	CB394-40025 запросить цену →	BEZEL, CONTROL PANEL LCD RU (CM1015)
3	CB394-40026 запросить цену →	BEZEL, CONTROL PANEL LCD CS (CM1015)
3	CB394-40027 запросить цену →	BEZEL, CONTROL PANEL LCD HU (CM1015)
3	CB394-40028 запросить цену →	BEZEL, CONTROL PANEL LCD PL (CM1015)
3	CB394-40029 запросить цену →	BEZEL, CONTROL PANEL LCD SK (CM1015)
3	CB394-40030 запросить цену →	BEZEL, CONTROL PANEL LCD TR (CM1015)
3	CB394-40031 запросить цену →	BEZEL, CONTROL PANEL LCD EL (CM1015)
3	CB394-40032 запросить цену →	BEZEL, CONTROL PANEL LCD HE (CM1015)
3	CB394-40033 запросить цену →	BEZEL, CONTROL PANEL LCD AR (CM1015)
3	CB394-40034 запросить цену →	BEZEL, CONTROL PANEL LCD ZHTW (CM1015)
3	CB394-40035 запросить цену →	BEZEL, CONTROL PANEL LCD KO (CM1015)
3	CB394-40036 запросить цену →	BEZEL, CONTROL PANEL LCD ZHCN (CM1015)
3	CB394-40037 запросить цену →	BEZEL, CONTROL PANEL LCD TH (CM1015)
3	CB394-40038 запросить цену →	BEZEL, CONTROL PANEL LCD VI (CM1015)
3	CB395-40005 запросить цену →	BEZEL, CONTROL PANEL GCD EN (CM1017)
4	CB395-40006 запросить цену →	BEZEL, CONTROL PANEL GCD ES (CM1017)
4	CB395-40007 запросить цену →	BEZEL, CONTROL PANEL GCD PT (CM1017)
4	CB395-40008 запросить цену →	BEZEL, CONTROL PANEL GCD DE (CM1017)
4	CB395-40009 запросить цену →	BEZEL, CONTROL PANEL GCD FR (CM1017)
4	CB395-40010 запросить цену →	BEZEL, CONTROL PANEL GCD NL (CM1017)
4	CB395-40011 запросить цену →	BEZEL, CONTROL PANEL GCD IT (CM1017)
4	CB395-40012 запросить цену →	BEZEL, CONTROL PANEL GCD SV (CM1017)
4	CB395-40013 запросить цену →	BEZEL, CONTROL PANEL GCD NO (CM1017)
4	CB395-40014 запросить цену →	BEZEL, CONTROL PANEL GCD FI (CM1017)
4	CB395-40015 запросить цену →	BEZEL, CONTROL PANEL GCD DA (CM1017)
4	CB395-40016 запросить цену →	BEZEL, CONTROL PANEL GCD RU (CM1017)
4	CB395-40017 запросить цену →	BEZEL, CONTROL PANEL GCD CS (CM1017)
4	CB395-40018 запросить цену →	BEZEL, CONTROL PANEL GCD HU (CM1017)
4	CB395-40019 запросить цену →	BEZEL, CONTROL PANEL GCD PL (CM1017)
4	CB395-40020 запросить цену →	BEZEL, CONTROL PANEL GCD SK (CM1017)
4	CB395-40021 запросить цену →	BEZEL, CONTROL PANEL GCD TR (CM1017)
4	CB395-40022 запросить цену →	BEZEL, CONTROL PANEL GCD EL (CM1017)
4	CB395-40023 запросить цену →	BEZEL, CONTROL PANEL GCD HE (CM1017)
4	CB395-40024 запросить цену →	BEZEL, CONTROL PANEL GCD AR (CM1017)
4	CB395-40025 запросить цену →	BEZEL, CONTROL PANEL GCD ZHTW (CM1017)
4	CB395-40026 запросить цену →	BEZEL, CONTROL PANEL GCD KO (CM1017)
4	CB395-40027 запросить цену →	BEZEL, CONTROL PANEL GCD ZHCN (CM1017)
4	CB395-40028 запросить цену →	BEZEL, CONTROL PANEL GCD TH (CM1017)
4	CB395-40029 запросить цену →	BEZEL, CONTROL PANEL GCD VI (CM1017)
5	CB394-60106 запросить цену →	SCANNER LID
190		Chapter 7 Parts and diagrams ENWW
