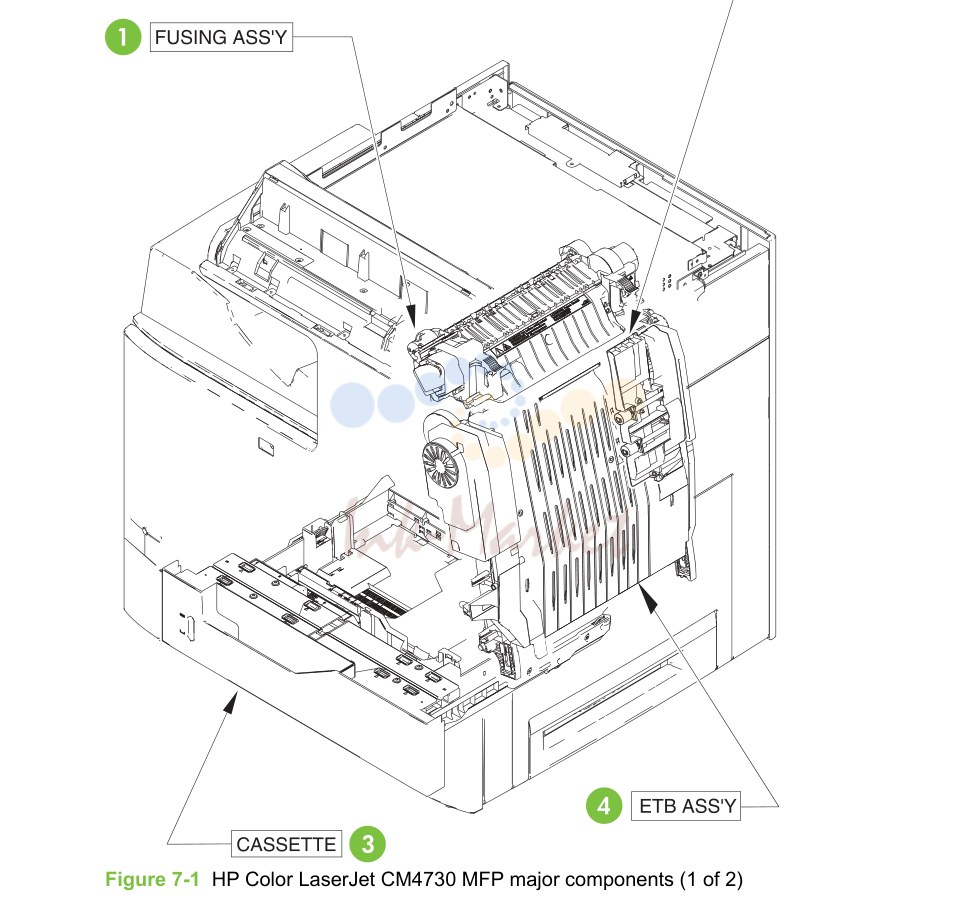

1. Assembly locations

1. Assembly locations

№АртикулАльт. артикулОписание
1Fuser assembly See Figure 7-29 Fuser assembly
2Duplex feed assembly See Figure 7-28 Duplex feed assembly
3Cassette See Figure 7-21 Cassette on page 710.
4ETB assembly See Figure 7-23 ETB assembly
5Duplexing unit See Figure 7-26 Duplexing unit (1 of 2)
6Delivery assembly See Figure 7-24 Delivery assembly
7Main drive assembly See Internal components on page 686.
8Disengaging drive assembly See Figure 7-19 Disengaging drive
9pickup motor assembly See Figure 7-18 Pickup motor
10Multipurpose pickup assembly See Figure 7-22 Multipurpose pickup
672Chapter 7 Parts and diagrams ENWW

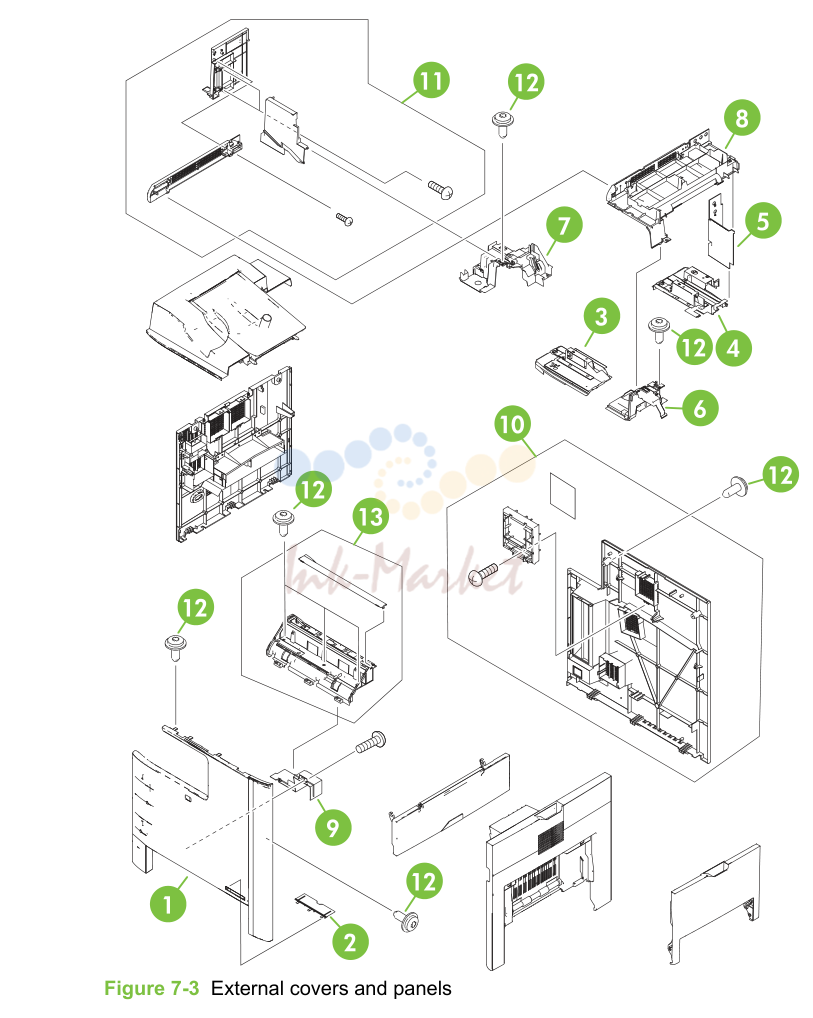

2. External covers and panels

2. External covers and panels

№АртикулАльт. артикулОписание
1RC1-5694-000CN запросить цену →Front cover
2RC1-5695-000CN запросить цену →Front cover plate
3RC1-5865-000CN запросить цену →Face-down front guide
4RC1-5866-000CN запросить цену →Face-down rear guide
5RC1-5873-000CN запросить цену →Inner rear cover
6RC1-5877-000CN запросить цену →Inner top cover
7RC1-5878-000CN запросить цену →Inner top, rear cover
8RC1-5880-000CN запросить цену →Paper delivery upper cover
9RC1-5696-000CN запросить цену →Front cover plate
10RM1-2118-000CN запросить цену →Rear cover assembly
11RM1-2179-000CN запросить цену →Paper delivery cover assembly
12XA9-1504-000CN запросить цену →Screw, RS M3X
13RM1-2117-000CN запросить цену →Operation panel holder assembly

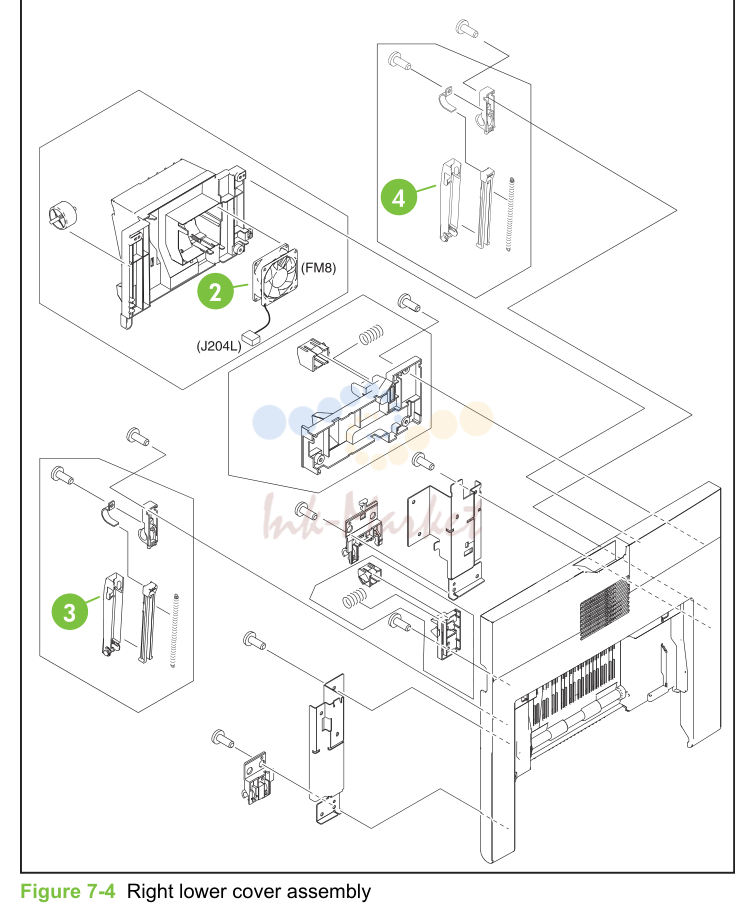

3. Figure 7-4 Right lower cover assembly

3. Figure 7-4 Right lower cover assembly

№АртикулАльт. артикулОписание
1RM1-2105-000CN запросить цену →Right lower cover assembly
2RK2-0622-000CN запросить цену →Fan
3RC1-4846-000CN запросить цену →Cover arm
4RC1-4864-000CN запросить цену →Cover arm

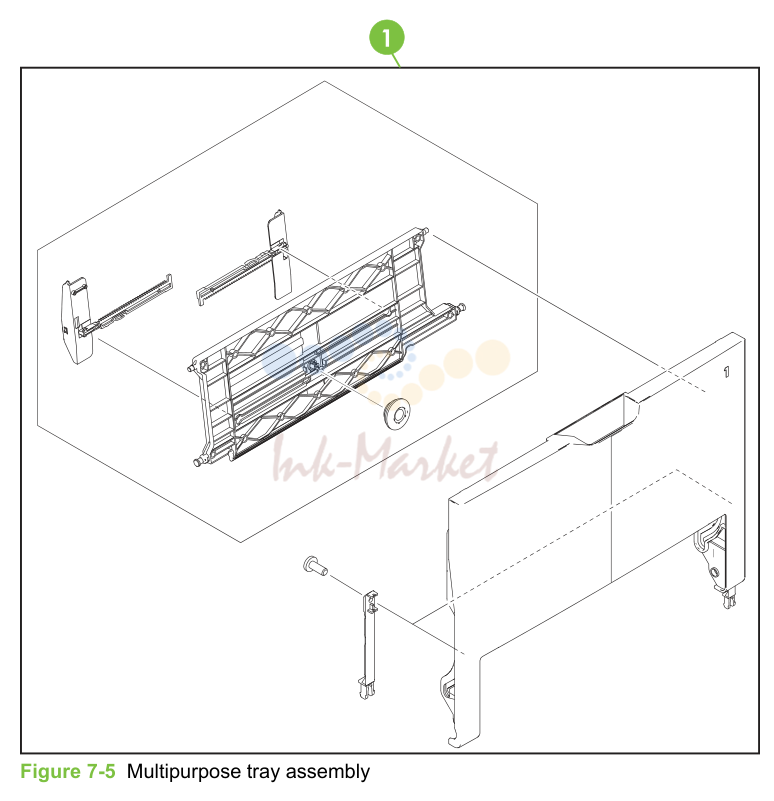

4. Figure 7-5 Multipurpose tray assembly

4. Figure 7-5 Multipurpose tray assembly

№АртикулАльт. артикулОписание
1RC1-4314-000CN запросить цену →Fan holder
2RC1-5711-000CN запросить цену →Fan duct
3RM1-1608-000CN запросить цену →High-voltage power supply PCB
4RM1-1609-000CN запросить цену →Toner sensor PCB assembly
5RM1-2354-000CN запросить цену →Control panel cable assembly
6RM1-2178-000CN запросить цену →Fan assembly
7RC1-5988-000CN запросить цену →Inner front cover
8RM1-2227-000CN запросить цену →Left rail assembly
9RM1-2228-000CN запросить цену →Right rail assembly
10WP2-5187-000CN запросить цену →Humidity sensor unit
11RK2-0623-000CN запросить цену →Fan

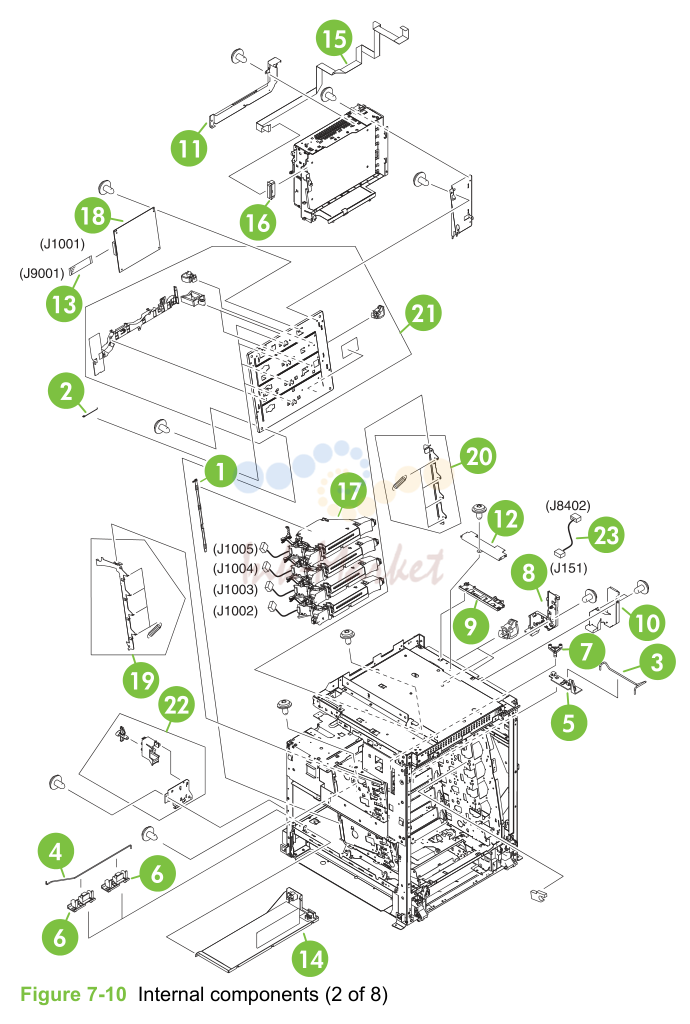

5. Figure 7-10 Internal components (2 of 8)

5. Figure 7-10 Internal components (2 of 8)

№АртикулАльт. артикулОписание
1RC1-4312-000CN запросить цену →Scanner support
2RC1-4313-000CN запросить цену →Scanner support spring
3RC1-5646-000CN запросить цену →Switching arm
4RC1-5647-000CN запросить цену →Switching arm
5RC1-5648-000CN запросить цену →Switching arm guide
6RC1-5649-000CN запросить цену →Switching arm guide
7RC1-5650-000CN запросить цену →Switching arm link
8RC1-5771-000CN запросить цену →Cable holder
9RC1-5773-000CN запросить цену →Cable holder
10RC1-5776-000CN запросить цену →Shield cover
11RC1-5778-000CN запросить цену →Shield cover
12RC1-5779-000CN запросить цену →Shield cover
13RK2-1171-000CN запросить цену →Flat cable
14RK2-0627-000CN запросить цену →Low-voltage power PCB assembly 110V
14RK2-0628-000CN запросить цену →Low-voltage power PCB assembly 220V
15RK2-0802-000CN запросить цену →Flat cable
16RK2-0816-000CN запросить цену →Flat cable connection 23P
17RM1-1591-000CN запросить цену →Laser/Scanner assembly
18RM1-2346-000CN запросить цену →DC controller assembly
19RM1-1664-000CN запросить цену →Left scanner retaining assembly
20RM1-1665-000CN запросить цену →Right scanner retaining assembly
21RM1-1679-000CN запросить цену →Rear plate assembly
22RM1-2099-000CN запросить цену →Power supply switch assembly
23RM1-2353-000CN запросить цену →Power cable assembly

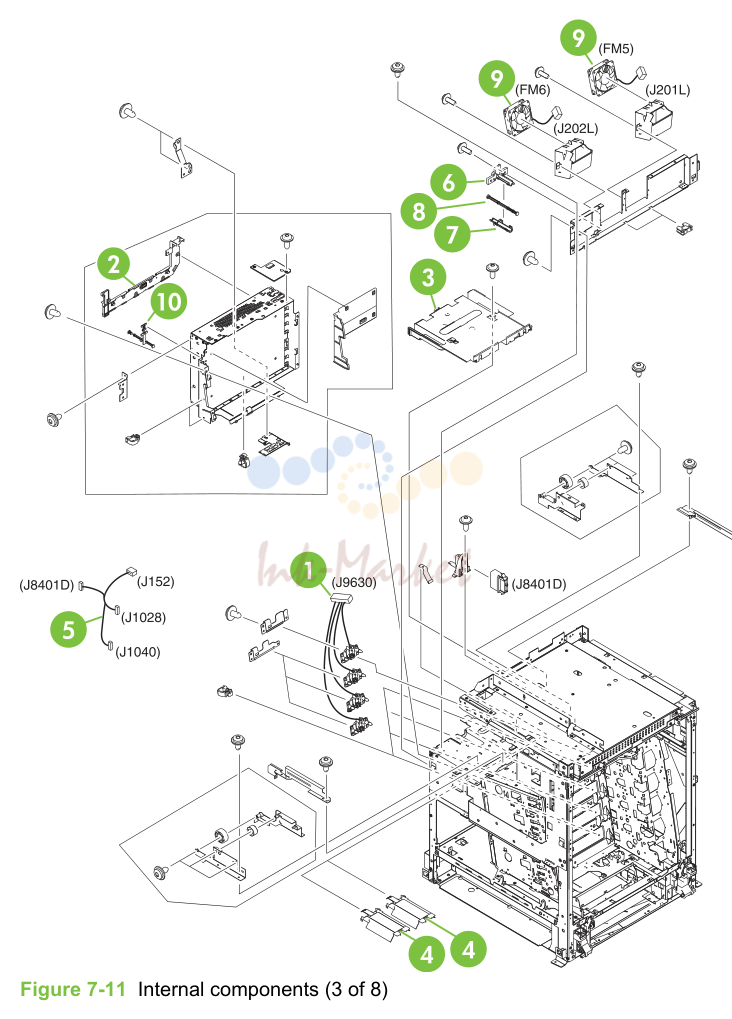

6. Figure 7-11 Internal components (3 of 8)

6. Figure 7-11 Internal components (3 of 8)

№АртикулАльт. артикулОписание
1RM1-1653-000CN запросить цену →Memory contact cable
2RC1-5772-000CN запросить цену →Cable holder
3RC1-5864-000CN запросить цену →Face down center guide
4RC1-5867-000CN запросить цену →Fan duct
5RM1-2355-000CN запросить цену →Feed unit connect cable assembly
6RC1-5728-000CN запросить цену →Test print upper guide
7RC1-5759-000CN запросить цену →Test print lower guide
8RC1-5760-000CN запросить цену →Test print rod
9RK2-0621-000CN запросить цену →Fan
10RC1-4345-000CN запросить цену →Test print button

7. Figure 7-12 Internal components (4 of 8)

7. Figure 7-12 Internal components (4 of 8)

№АртикулАльт. артикулОписание
1RC1-4309-000CN запросить цену →30T gear
2RC1-4310-000CN запросить цену →29T gear
3RC1-4324-000CN запросить цену →18T gear
4RC1-4325-000CN запросить цену →Bushing
5RM1-2142-000CN запросить цену →Cartridge guide assembly, right upper
6RM1-2143-000CN запросить цену →Cartridge guide assembly, right lower
7RC1-4386-000CN запросить цену →Left cap
8RC1-4387-000CN запросить цену →Cartridge pressure left lever
9RC1-5766-000CN запросить цену →Cartridge left guide
10RC1-4393-000CN запросить цену →Tension spring
11RC1-4394-000CN запросить цену →HV terminal block
12RC1-4395-000CN запросить цену →Tension spring
13RC1-4396-000CN запросить цену →Compression spring
14RC1-4397-000CN запросить цену →Pressure plate
15RM1-1675-000CN запросить цену →Connector guide assembly
16RM1-1676-000CN запросить цену →Attraction contact assembly
17RM1-2144-000CN запросить цену →HV terminal mount assembly
18RC1-4352-000CN запросить цену →Right cap
19RC1-4360-000CN запросить цену →Pressure plate
20RC1-4423-000CN запросить цену →Tension spring
21WC4-5188-000CN запросить цену →Switch
22RC1-4356-000CN запросить цену →70T gear
23RC1-4392-000CN запросить цену →70T gear
24RC1-4357-000CN запросить цену →Tension spring

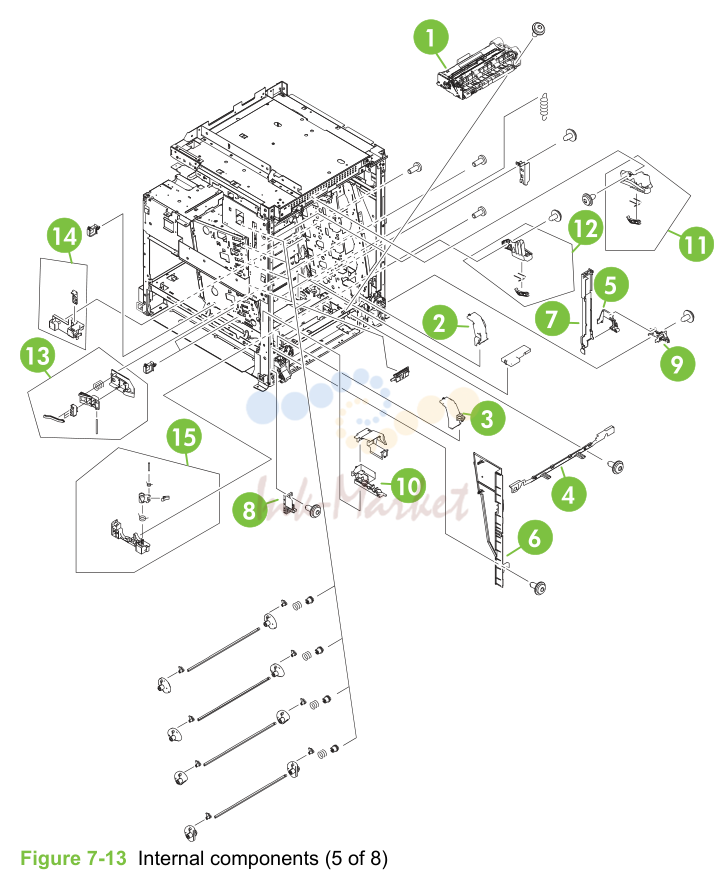

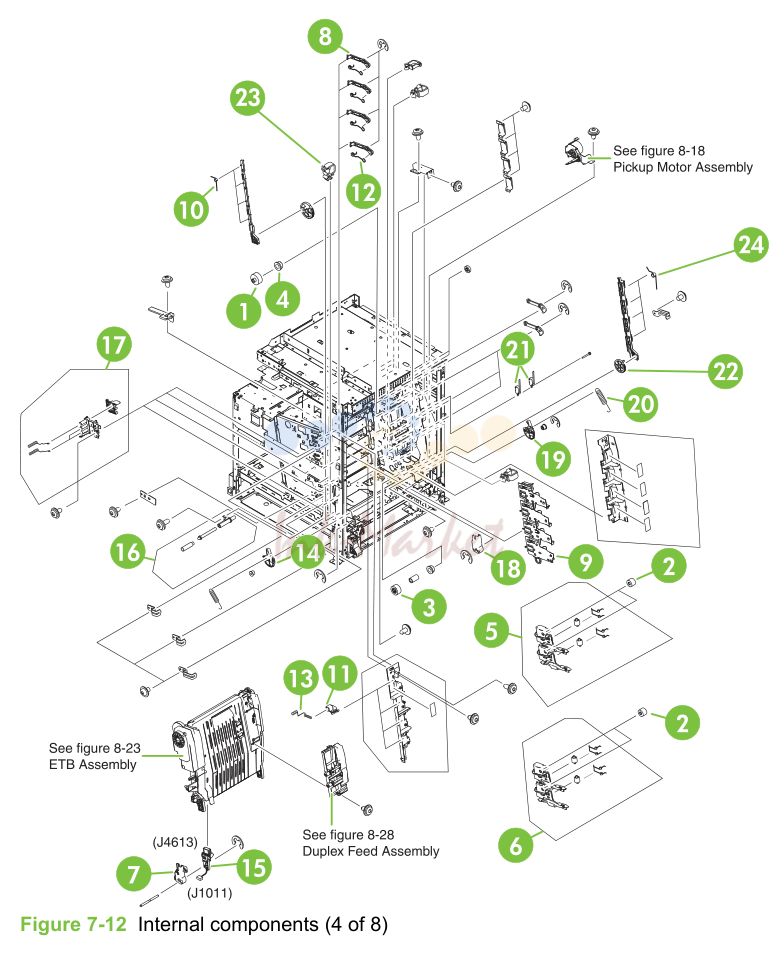

8. Figure 7-13 Internal components (5 of 8)

8. Figure 7-13 Internal components (5 of 8)

№АртикулАльт. артикулОписание
1RM1-1756-000CN запросить цену →Paper feed assembly
2RC1-4322-000CN запросить цену →Lower right cover
3RC1-4323-000CN запросить цену →Lower left cover
4RC1-5644-000CN запросить цену →Base plate edge cover
5RC1-5645-000CN запросить цену →Cable guide
6RC1-5658-000CN запросить цену →Inner cover
7RC1-5677-000CN запросить цену →Door cable cover
8RC1-5692-000CN запросить цену →Front door hinge shaft
9RC1-5693-000CN запросить цену →Rear door hinge shaft
10RC1-5904-000CN запросить цену →Cable guide
11RM1-1662-000CN запросить цену →Right ETB lever assembly
12RM1-1663-000CN запросить цену →Left ETB lever assembly
13RM1-0041-020CN запросить цену →Size sensing assembly
14RM1-1007-000CN запросить цену →Left reg. adjustment assembly
15RM1-1008-000CN запросить цену →Kicker assembly

9. Figure 7-14 Internal components (6 of 8)

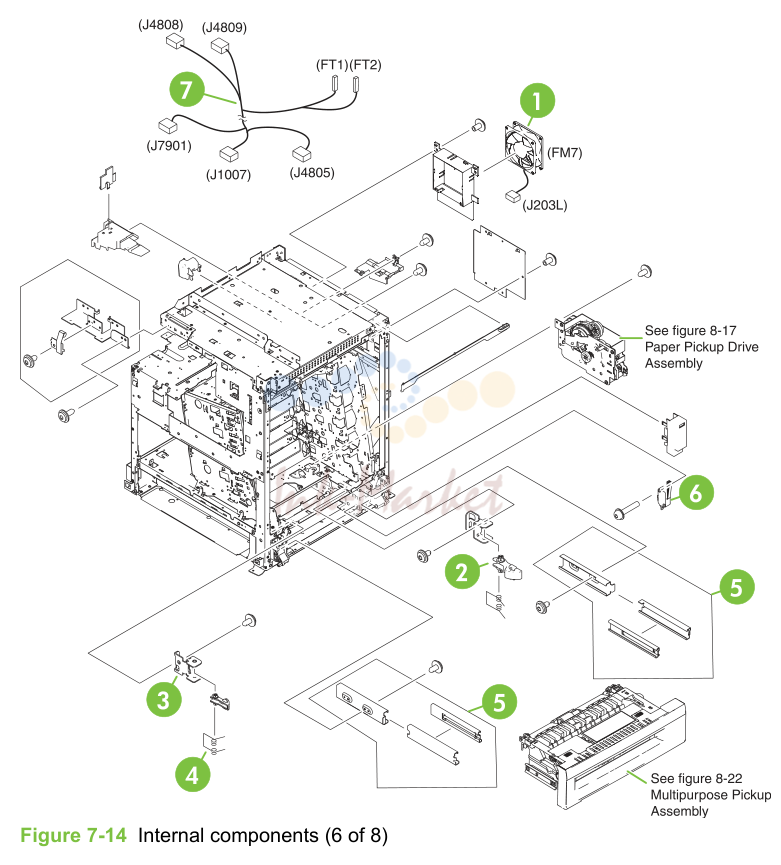

9. Figure 7-14 Internal components (6 of 8)

№АртикулАльт. артикулОписание
1RK2-0621-000CN запросить цену →Fan
2RC1-5926-000CN запросить цену →Lock lever
3RC1-5927-000CN запросить цену →Lock plate
4RC1-5953-000CN запросить цену →Torsion spring
5RM1-2203-000CN запросить цену →MPU rail assembly
6RK2-0804-000CN запросить цену →Microswitch
7RM1-2356-000CN запросить цену →Door cable assembly

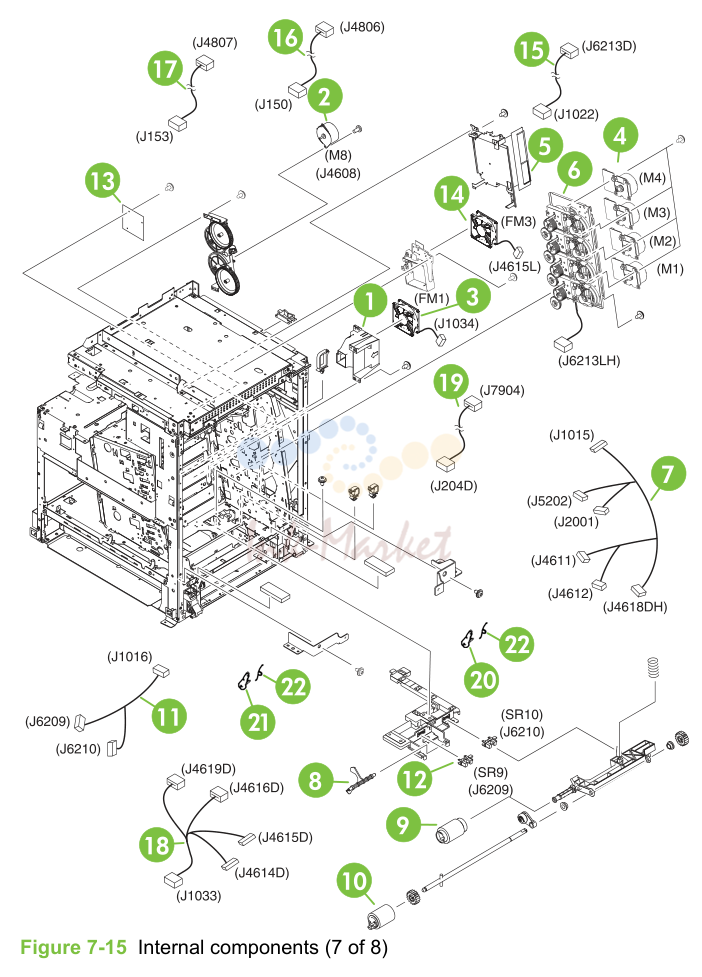

10. Figure 7-15 Internal components (7 of 8)

10. Figure 7-15 Internal components (7 of 8)

№АртикулАльт. артикулОписание
1RC1-4316-000CN запросить цену →Fan holder
2RK2-0618-000CN запросить цену →DC stepping motor
3RK2-0622-000CN запросить цену →Fan
4RM1-1659-000CN запросить цену →Drum motor assembly
5RM1-2119-000CN запросить цену →Sub power supply assembly
6RM1-2137-000CN запросить цену →Main drive assembly
7RM1-2361-000CN запросить цену →Pickup cable assembly
8RC1-6013-000CN запросить цену →Sensor lever
9RM1-0036-020CN запросить цену →Paper pickup roller assembly
10RM1-0037-020CN запросить цену →Paper feed roller assembly
11RM1-2350-000CN запросить цену →Paper sensor cable assembly
12WG8-5696-000CN запросить цену →Photo interrupter, TLP1
13RM1-2345-000CN запросить цену →Fan driver PCB assembly
14RK2-0621-000CN запросить цену →Fan
15RM1-2349-000CN запросить цену →Drive sensor cable assembly
16RM1-2351-000CN запросить цену →MFP power cable assembly
17RM1-2352-000CN запросить цену →Power save cable assembly
18RM1-2357-000CN запросить цену →Fan connecting cable assembly
19RM1-2358-000CN запросить цену →Fan connecting cable assembly
20RC1-4439-000CN запросить цену →M.P. link, right arm
21RC1-4441-000CN запросить цену →M.P. link, left arm
22RC1-4440-000CN запросить цену →Torsion spring

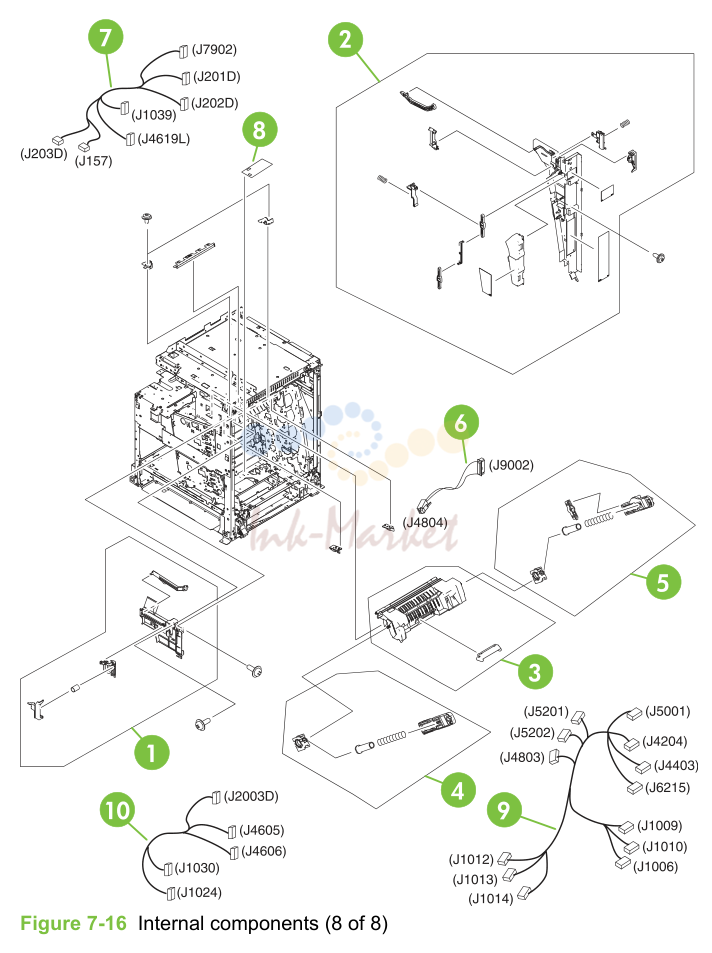

11. Figure 7-16 Internal components (8 of 8)

11. Figure 7-16 Internal components (8 of 8)

№АртикулАльт. артикулОписание
1RM1-2100-000CN запросить цену →Front inner cover assembly
2RM1-2101-000CN запросить цену →Rear inner cover assembly
3RM1-2102-000CN запросить цену →Fuser door assembly
4RM1-2103-000CN запросить цену →Front fuser door link assembly
5RM1-2104-000CN запросить цену →Rear fuser door link assembly
6RM1-1642-000CN запросить цену →Formatter power cable assembly
7RM1-2360-000CN запросить цену →Fan connecting cable assembly
8RM1-1618-000CN запросить цену →Memory PCB assembly
9RM1-1627-000CN запросить цену →Main cable assembly
10RM1-1631-000CN запросить цену →Fuser motor cable assembly

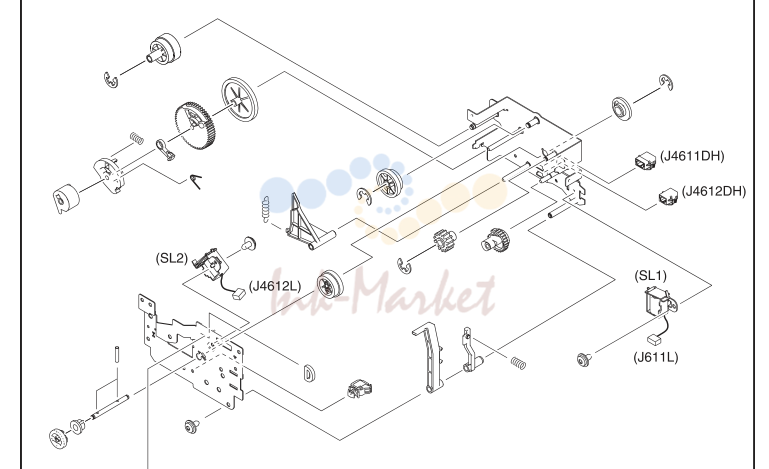

12. Figure 7-17 Paper pickup drive assembly

12. Figure 7-17 Paper pickup drive assembly

№АртикулАльт. артикулОписание
1RM1-1717-000CN запросить цену →Disengaging Drive Assembly
2WG8-5696-000CN запросить цену →Photo Interrupter TLP1
3RM1-1644-000CN запросить цену →Developing disengaging sensor cable

13. Figure 7-20 Lifter drive assembly

13. Figure 7-20 Lifter drive assembly

№АртикулАльт. артикулОписание
1RM1-2199-000CN запросить цену →Multipurpose pickup assembly
2RC1-5940-000CN запросить цену →Retard guide
3RC1-5938-000CN запросить цену →Retard guide pin
4RC1-5939-000CN запросить цену →Retard guide pin
5RU5-2514-000CN запросить цену →Compression spring
6RB2-8386-000CN запросить цену →Base separation pad
7RF5-3750-020CN запросить цену →Separation pad
8RL1-0019-000CN запросить цену →pickup roller
9RM1-2200-000CN запросить цену →Cst. Cover assembly, B
10RM1-0037-020CN запросить цену →Paper feed roller assembly

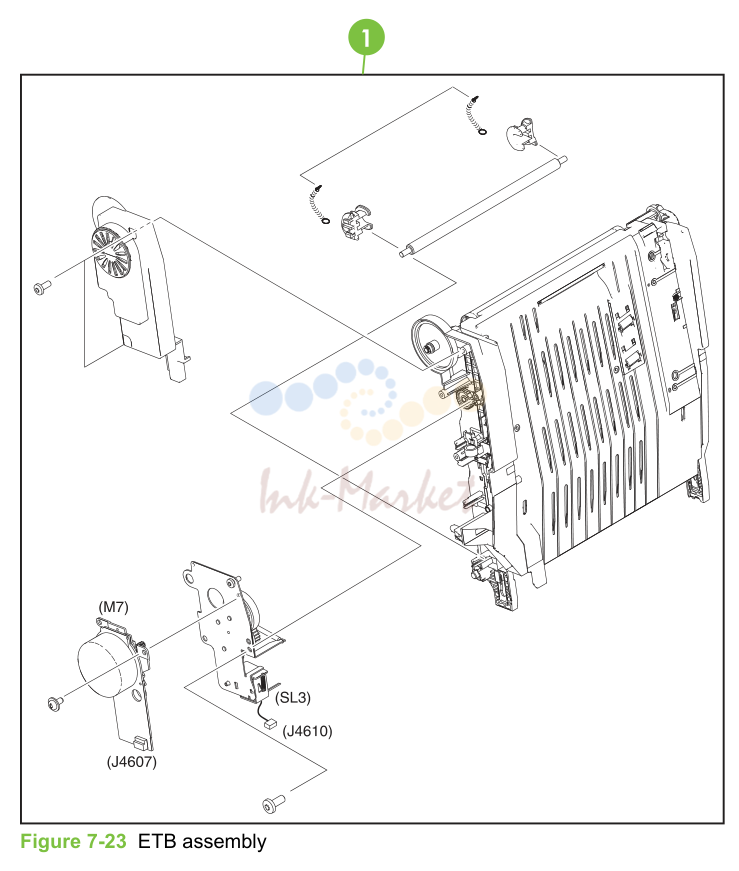

14. Figure 7-23 ETB assembly

14. Figure 7-23 ETB assembly

№АртикулАльт. артикулОписание
1RM1-1730-030CN запросить цену →Delivery assembly 110-127V (new)
1RM1-1737-030CN запросить цену →Delivery assembly 220-240V (new)
2RC1-4874-000CN запросить цену →Delivery roller 110-127V
2RC1-4875-000CN запросить цену →Delivery roller 220-240V
3RM1-1634-000CN запросить цену →Fuser drive cable assembly
4RM1-1638-000CN запросить цену →Fuser drive cable assembly
5RL1-0612-000CN запросить цену →Full sensor flag
6RC1-4803-000CN запросить цену →Compression spring
7WG8-5696-000CN запросить цену →Photo interrupter, TLP1

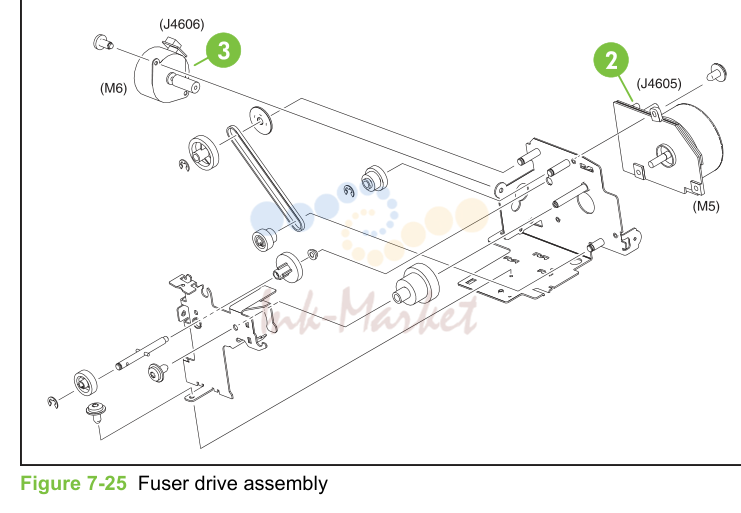

15. Figure 7-25 Fuser drive assembly

15. Figure 7-25 Fuser drive assembly

№АртикулАльт. артикулОписание
1RM1-1729-000CN запросить цену →Fuser drive assembly
2RK2-0615-000CN запросить цену →DC motor
3RK2-0619-000CN запросить цену →DC stepping motor

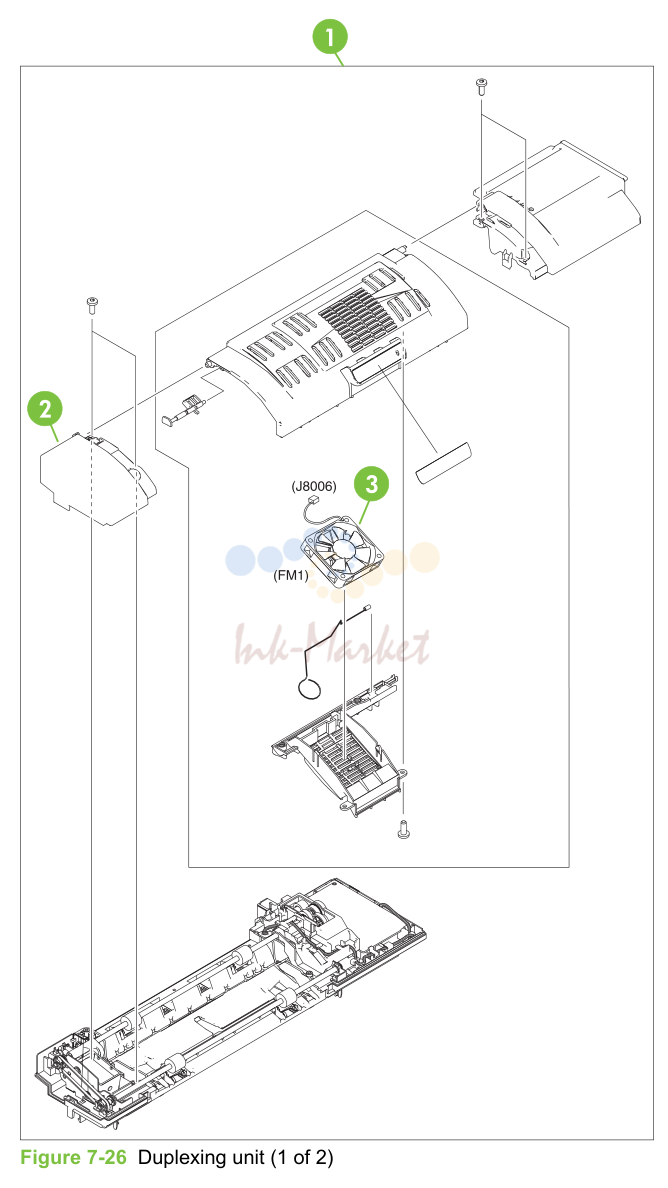

16. Figure 7-26 Duplexing unit (1 of 2)

16. Figure 7-26 Duplexing unit (1 of 2)

№АртикулАльт. артикулОписание
1RM1-2112-000CN запросить цену →Duplexing unit
2RL1-0654-000CN запросить цену →Solenoid cover
3RK2-0648-000CN запросить цену →Fan

17. Figure 7-27 Duplexing unit (2 of 2)

17. Figure 7-27 Duplexing unit (2 of 2)

№АртикулАльт. артикулОписание
1RM1-2346-080CN запросить цену →DC controller PCB assembly
2RM1-2119-000CN запросить цену →Sub power supply assembly
3RM1-2345-000CN запросить цену →Fan driver PCB assembly
4RM1-1618-000CN запросить цену →Memory PCB assembly
5RM1-1609-000CN запросить цену →Toner sensor PCB assembly
6RM1-1608-000CN запросить цену →High-voltage power PCB assembly
7RK2-0627-000CN запросить цену →Low-voltage power PCB assembly 110-127V
7RK2-0628-000CN запросить цену →Low-voltage power PCB assembly 220-240V

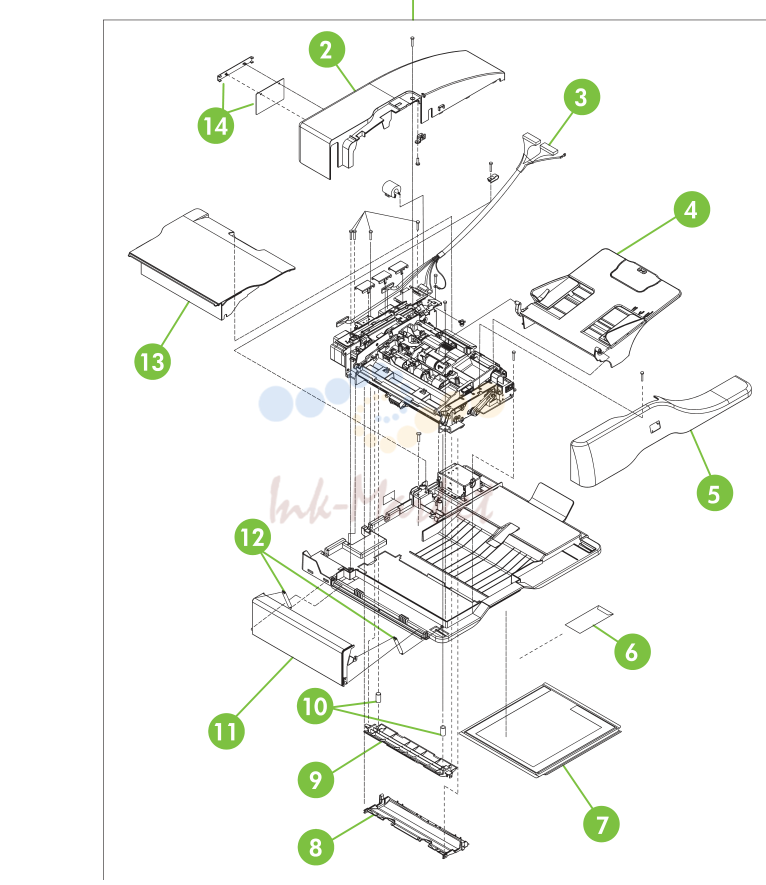

18. ADF components

18. ADF components

№АртикулАльт. артикулОписание
1ADF assembly (without skins) PF2288-SVPNI
2ADF rear cover PF2288P044NI
3ADF to SCB cable PF2282K165NI
4ADF input tray PF2282K042NI
5ADF front cover assembly PF2288K001NI
6ADF mylar replacement kit Q6496-67901
7ADF white scan background PF2282P339NI
8ADF mylar holder assembly PF2282K043NI
9ADF window background PF2282P025NI
10ADF spring for window background PF2282P343NI
11ADF left cover PF2288P058NI
12ADF springs for left cover PF2282P352NI
13ADF jam-access cover PF2282P041NI
14ADF mud flap assembly PF2282K166NI

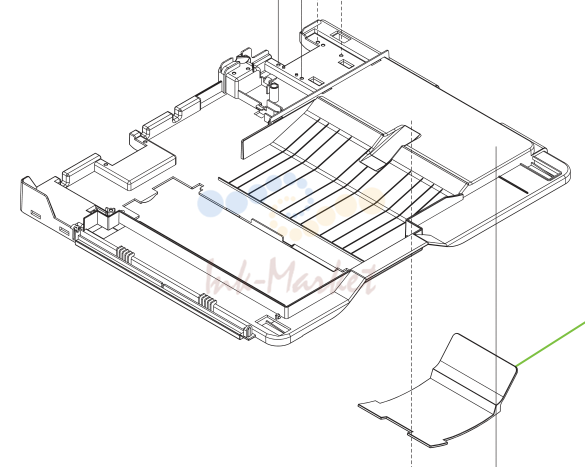

19. Figure 7-32 ADF internal components (1 of 3)

19. Figure 7-32 ADF internal components (1 of 3)

№АртикулАльт. артикулОписание
1ADF output bin paper stop PF2282P061NI
2ADF screw, M3X8 IR4041P021NI
3ADF output bin base cover PF2282P060NI

20. Figure 7-33 ADF internal components (2 of 3)

20. Figure 7-33 ADF internal components (2 of 3)

№АртикулАльт. артикулОписание
1ADF jam access latch PF2282K164NI
2ADF duplex path mylar PF2282P353NI
3ADF pickup roller assembly PF2282K039NI
4ADF pickup roller holder assembly PF2282K040NI
5ADF pickup gear PF2282P039NI

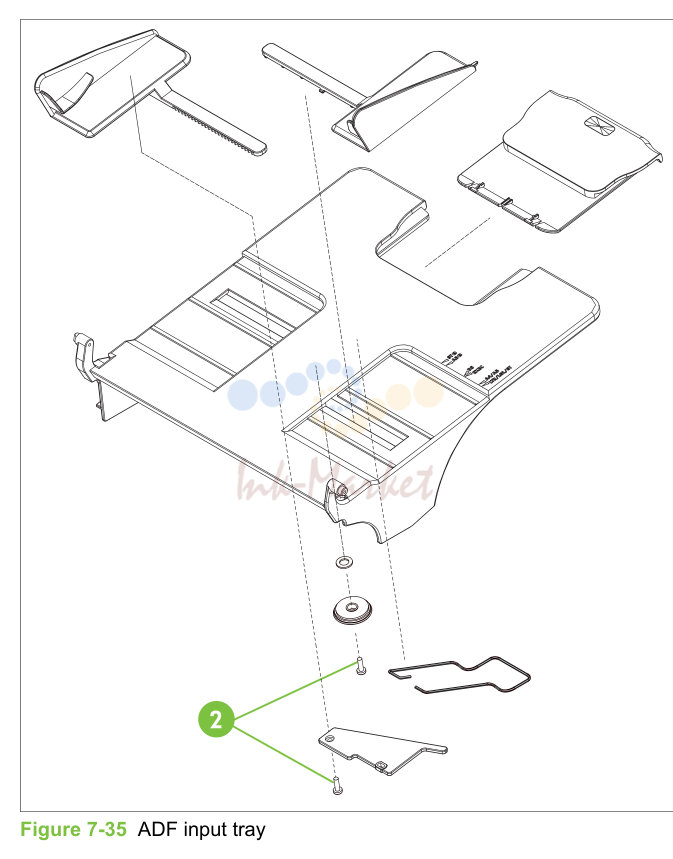

21. Figure 7-35 ADF input tray

21. Figure 7-35 ADF input tray

№АртикулАльт. артикулОписание
1Scanner controller PCB IR4041K512NI
2Scanner fan filter cover IR4054P217NI
3Scanner fan filter IR4041P007NI

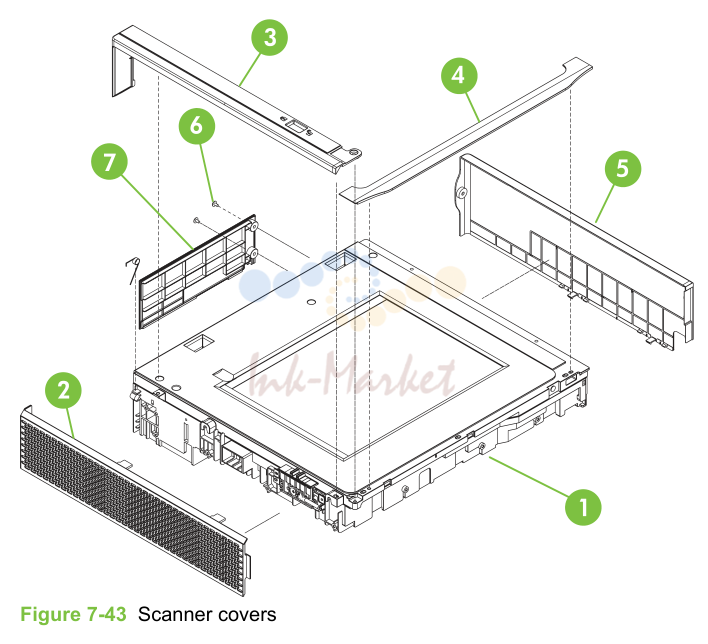

22. Figure 7-43 Scanner covers

22. Figure 7-43 Scanner covers

№АртикулАльт. артикулОписание
1Scanner flatbed unit assembly IR4054-SVPNI
2Scanner left cover IR4054P226NI
3Scanner cartridge lock cover IR4041P214NI
4Scanner top cover flatbed flange IR4054P215NI
5Scanner right cover assembly IR4054K100NI
6Scanner screw flatbed 040100FNBBNI
7Scanner rear cover IR4054P216NI
2X 500-sheet feeder components
1RM1-1750-000CN запросить цену →Lifter-drive assembly See Figure 7-48 2 X 500-paper
2RM1-2219-000CN запросить цену →Cassette See Figure 7-51 2 X 500-sheet
3RM1-2232-000CN запросить цену →Upper paper pickup assembly See Figure 7-52 Upper paper pickup
4RM1-2229-000CN запросить цену →Upper paper pickup drive assembly See Figure 7-49 Upper paper pickup
756Chapter 7 Parts and diagrams ENWW
5RM1-2240-000CN запросить цену →Lower paper pickup assembly See Figure 7-53 Lower paper pickup
6RM1-2238-000CN запросить цену →Lower paper pickup drive assembly See Figure 7-50 Lower paper pickup
72 X 500-sheet paper feeder See Figure 7-44 2 X 500-sheet R96-5062-000CN

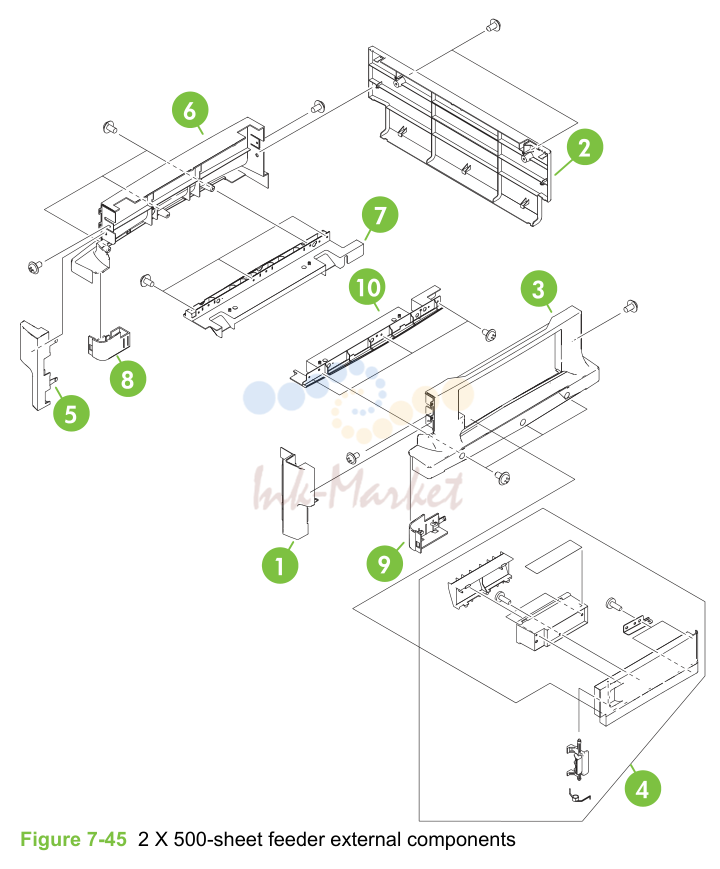

23. Figure 7-45 2 X 500-sheet feeder external components

23. Figure 7-45 2 X 500-sheet feeder external components

№АртикулАльт. артикулОписание
1RC1-6047-000CN запросить цену →Right front cover
2RC1-6048-000CN запросить цену →Rear cover
3RC1-6044-000CN запросить цену →Right cover
4RM1-2241-000CN запросить цену →Right lower cover assembly
5RC1-6046-000CN запросить цену →Left front cover
6RC1-6042-000CN запросить цену →Left cover
7RC1-6043-000CN запросить цену →Left lower cover
8RC1-6067-000CN запросить цену →Left caster cover
9RC1-6068-000CN запросить цену →Right caster cover
10RC1-6045-000CN запросить цену →Right lower cover

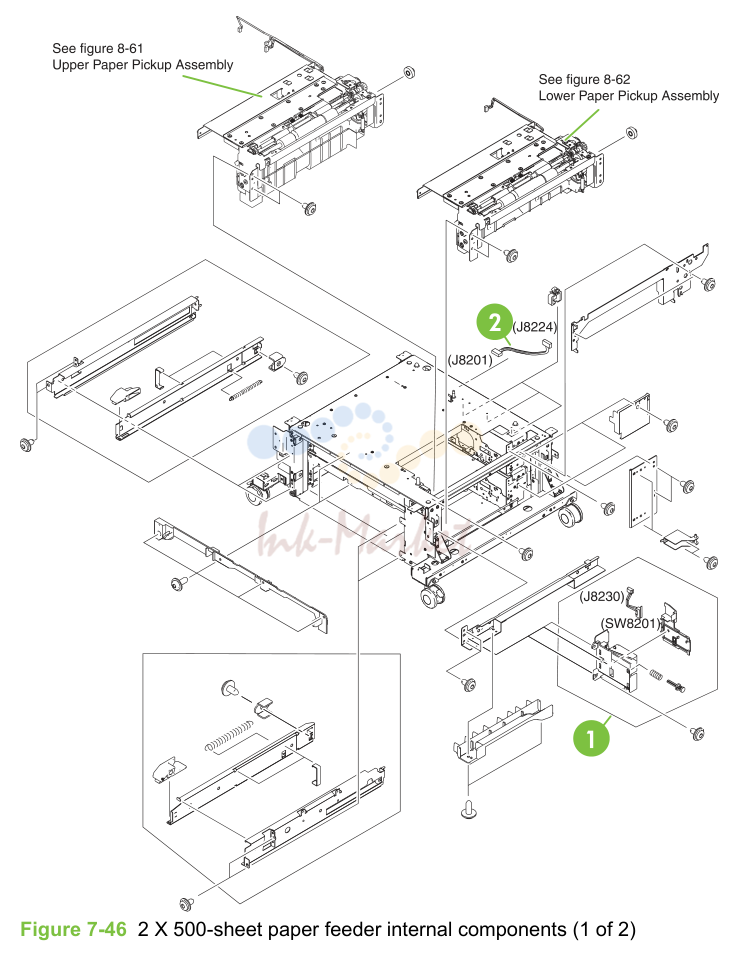

24. Figure 7-46 2 X 500-sheet paper feeder internal components (1 of 2)

24. Figure 7-46 2 X 500-sheet paper feeder internal components (1 of 2)

№АртикулАльт. артикулОписание
1RC1-0198-000CN запросить цену →Spring tension
2RM1-2231-000CN запросить цену →Motor assembly
3RM1-0041-000CN запросить цену →Size sensing assembly
4RM1-1007-000CN запросить цену →Left reg. adjustment assembly
5RM1-1008-000CN запросить цену →Kicker assembly
6RM1-2365-000CN запросить цену →Paper feeder driver PCB assembly
7RM1-2366-000CN запросить цену →Cassette size cable
8RM1-2369-000CN запросить цену →Motor cable
9RM1-2368-000CN запросить цену →Solenoid cable
10RM1-2371-000CN запросить цену →Solenoid cable

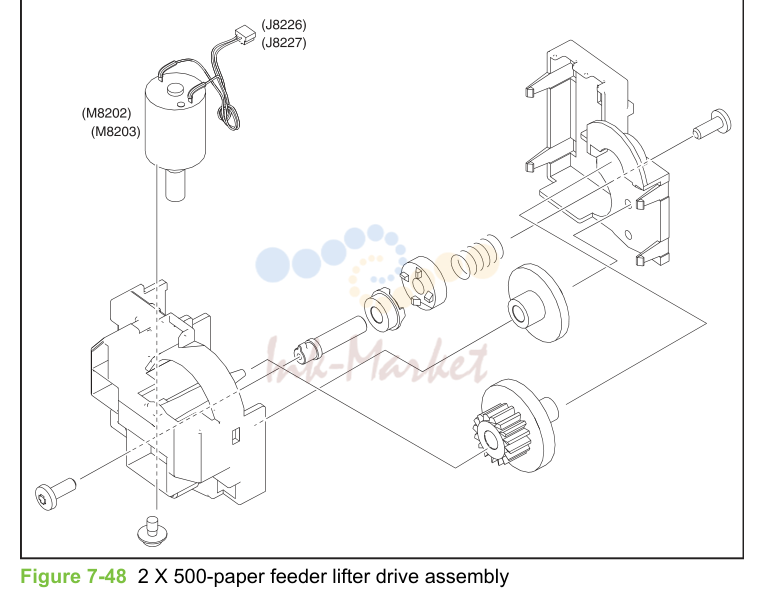

25. Figure 7-48 2 X 500-paper feeder lifter drive assembly

25. Figure 7-48 2 X 500-paper feeder lifter drive assembly

№АртикулАльт. артикулОписание
1RM1-2232-000CN запросить цену →Upper paper pickup assembly
2RC1-6012-000CN запросить цену →Jam sensor flag
3RM1-2370-000CN запросить цену →Door switch cable
4RM1-2372-000CN запросить цену →Paper feed sensor cable
5RM1-2249-000CN запросить цену →Paper sensor unit
6RM1-0037-020CN запросить цену →Paper feed roller assembly
7WG8-5696-000CN запросить цену →Photo interrupter, TLP1

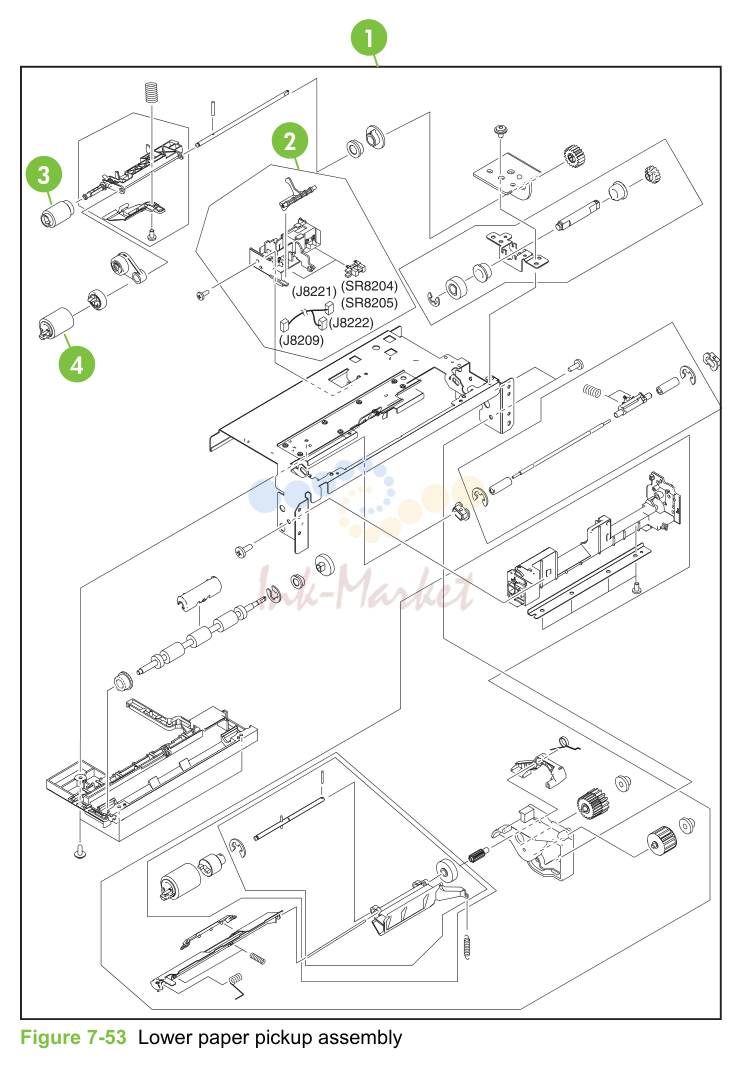

26. Figure 7-53 Lower paper pickup assembly

26. Figure 7-53 Lower paper pickup assembly

№АртикулАльт. артикулОписание
1RM1-2240-000CN запросить цену →Lower paper pickup assembly
2RM1-2249-000CN запросить цену →Paper sensor unit
3RM1-0036-020CN запросить цену →Paper pickup roller assembly
4RM1-0037-020CN запросить цену →Paper feed roller assembly

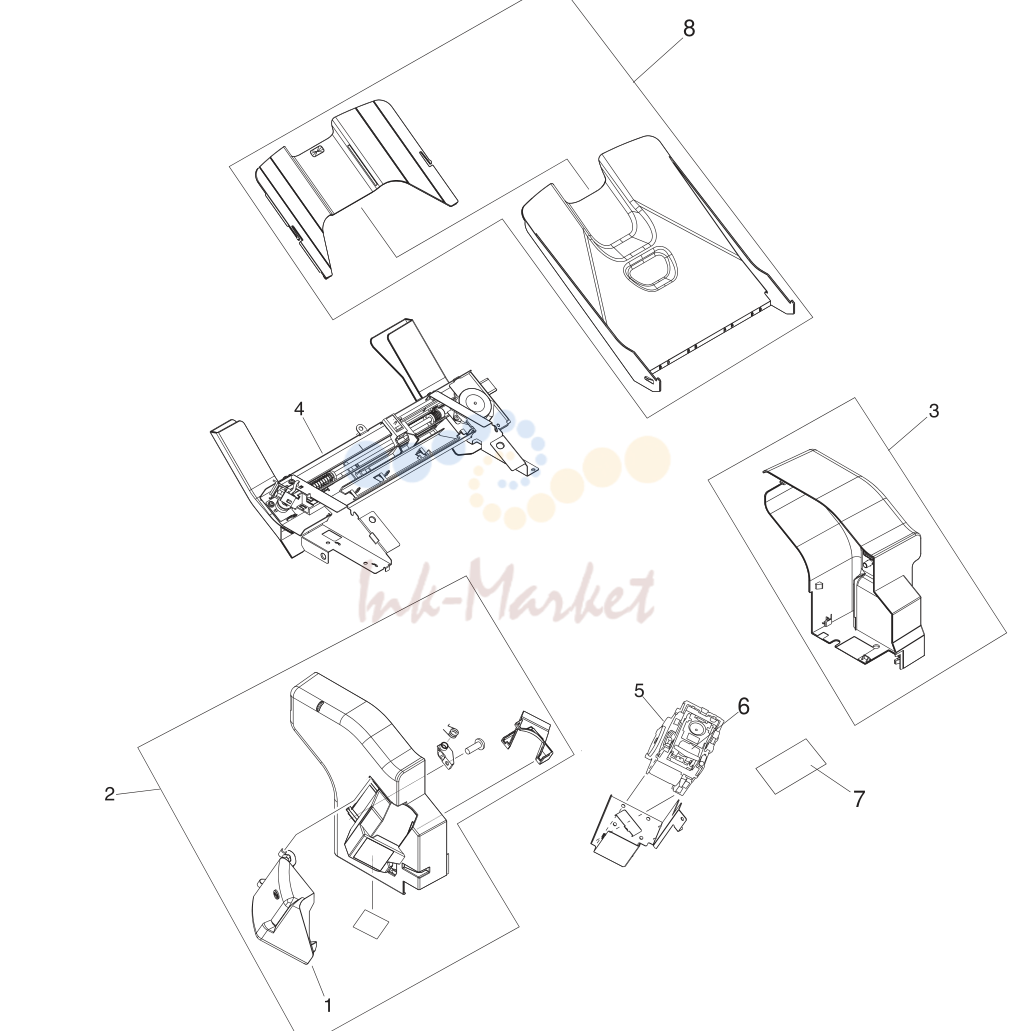

27. Optional devices

27. Optional devices

№АртикулАльт. артикулОписание
500sheet stapler/stacker replacement unit Q5691-67901
1RC1-2597-000CN запросить цену →Door, jam access
2RM1-0942-000CN запросить цену →Front cover
3RC1-2598-000CN запросить цену →Rear cover
4RM1-0947-000CN запросить цену →Jog guide assembly
5RK2-0507-000CN запросить цену →Stapler unit
6Staple cartridge C8085-60541
7RM1-1123-000CN запросить цену →Stapler/stacker driver board
8RM1-0940-000CN запросить цену →Paper delivery tray assembly

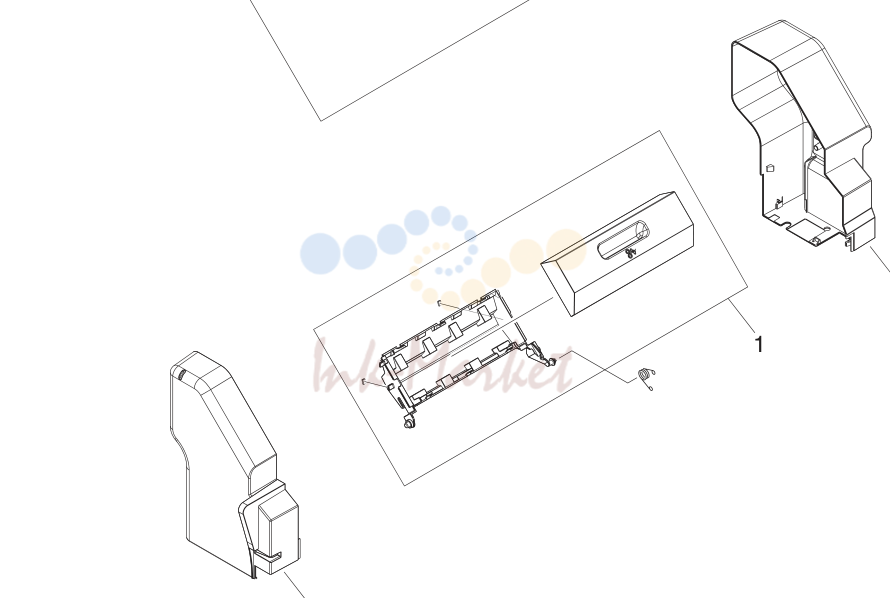

28. 3-bin mailbox

28. 3-bin mailbox

№АртикулАльт. артикулОписание
1RM1-0981-000CN запросить цену →Jam-access door, 3-bin mailbox
2RM1-0985-000CN запросить цену →Front cover
3RC1-2691-000CN запросить цену →Rear cover
4RM1-0940-000CN запросить цену →Paper delivery tray assembly
5RM1-1124-000CN запросить цену →MBM driver board

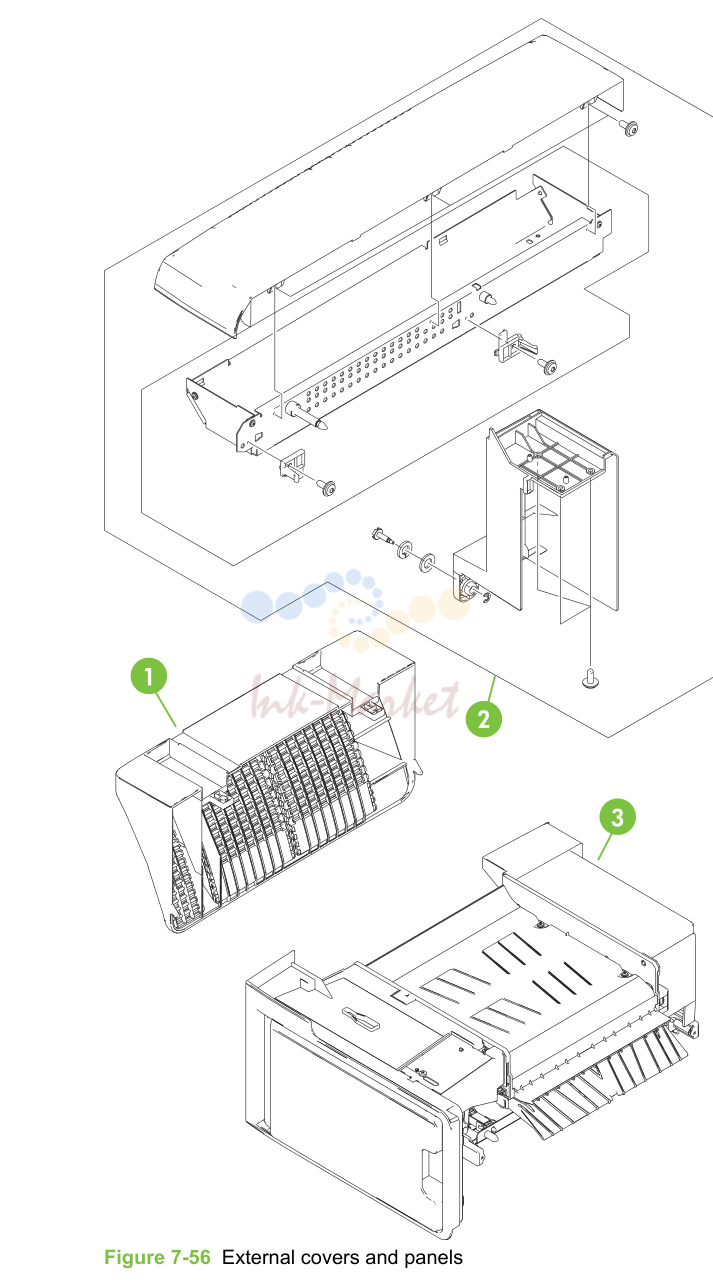

29. Intermediate paper transfer unit (IPTU)

29. Intermediate paper transfer unit (IPTU)

№АртикулАльт. артикулОписание
1RL1-0891-000CN запросить цену →Lower cover
2RM1-2295-000CN запросить цену →Top cover assembly
3RM1-2279-000CN запросить цену →Intermediate feed assembly

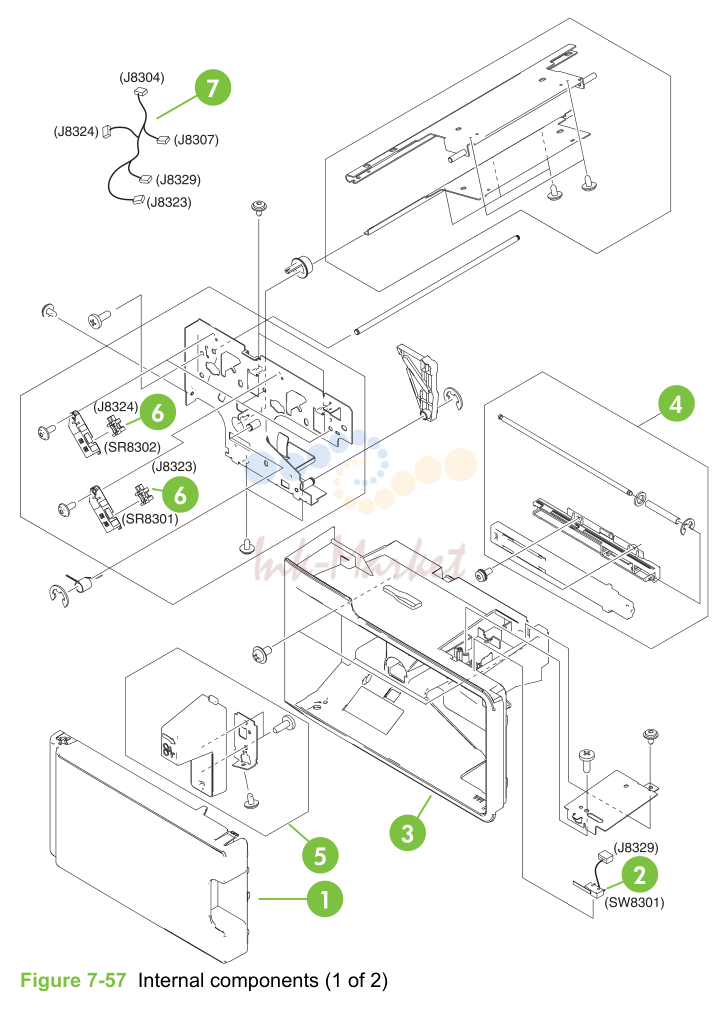

30. Figure 7-57 Internal components (1 of 2)

30. Figure 7-57 Internal components (1 of 2)

№АртикулАльт. артикулОписание
1RC1-6158-000CN запросить цену →Front door
2RK2-0807-000CN запросить цену →Door switch
3RL1-0892-000CN запросить цену →Front cover
4RM1-2291-000CN запросить цену →Front rail assembly
5RM1-2294-000CN запросить цену →Jam clearing lever assembly
6WG8-5696-000CN запросить цену →Photo interrupter
7RM1-2382-000CN запросить цену →Paper sensor cable assembly

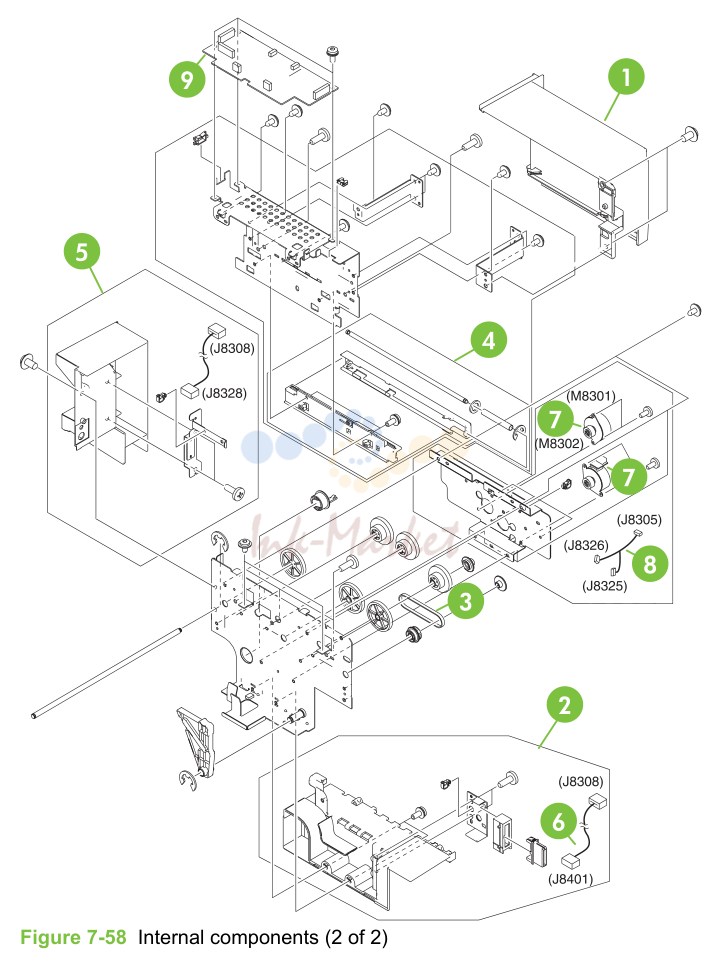

31. Figure 7-58 Internal components (2 of 2)

31. Figure 7-58 Internal components (2 of 2)

№АртикулАльт. артикулОписание
1RC1-6154-000CN запросить цену →Rear cover
2RM1-2288-000CN запросить цену →Drawer connector assembly
3XF2-1108-440CN запросить цену →Timing belt
4RM1-2290-000CN запросить цену →Rear rail assembly
5RM1-2293-000CN запросить цену →Connector cover assembly
6RM1-2384-000CN запросить цену →Drawer connector cable assembly
7RK2-0812-000CN запросить цену →DC stepping motor
8RM1-2381-000CN запросить цену →Motor cable assembly
9RM1-2380-000CN запросить цену →IPTU driver PCB assembly
Источник: Инк-Маркет.ру.
