Hewlett Packard laserjet CP3505 — каталог запчастей со схемами

Содержание

1. External panels and covers
2. Figure 7-2 External panels and covers (2 of 2)
3. Figure 7-3 Front-cover assembly (simplex model)
4. Figure 7-6 Internal components (2 of 5)
5. Figure 7-7 Internal components (3 of 5)
6. Figure 7-8 Internal components (4 of 5)
7. Figure 7-9 Internal components (5 of 5)
8. Paper-pickup drive assembly
9. Paper-pickup assembly (HP CLJ 3000)
10. Electronic transfer belt (simplex models)
11. Fuser
12. 500-sheet feeder cassette (tray 3)

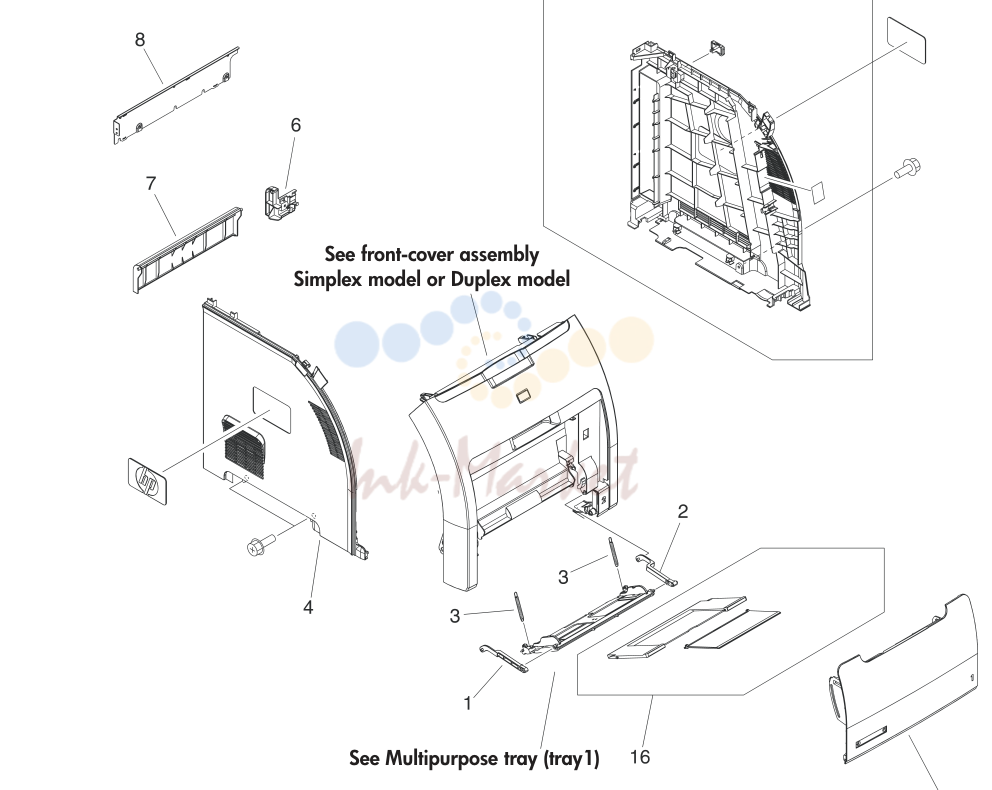

1. External panels and covers

№	Артикул	Описание
1	RC1-6381-000CN запросить цену →	Link, multipurpose tray (tray 1) hinge left
2	RC1-6382-000CN запросить цену →	Link, multipurpose tray (tray 1) hinge right
3	RC1-6383-000CN запросить цену →	Spring, tension
4	RC1-6687-000CN запросить цену →	Cover, left
5	RC1-6690-000CN запросить цену →	Cover, multipurpose tray (tray 1)
6	RC1-6691-000CN запросить цену →	Cover, cassette rear right (hinge)
7	RC1-6792-000CN запросить цену →	Cover, cassette rear left
8	RC1-7550-000CN запросить цену →	Cover, rear lower
11	RM1-2669-000CN запросить цену →	Cover, right
16	RM1-2710-000CN запросить цену →	Multipurpose tray (tray 1) extension tray assembly

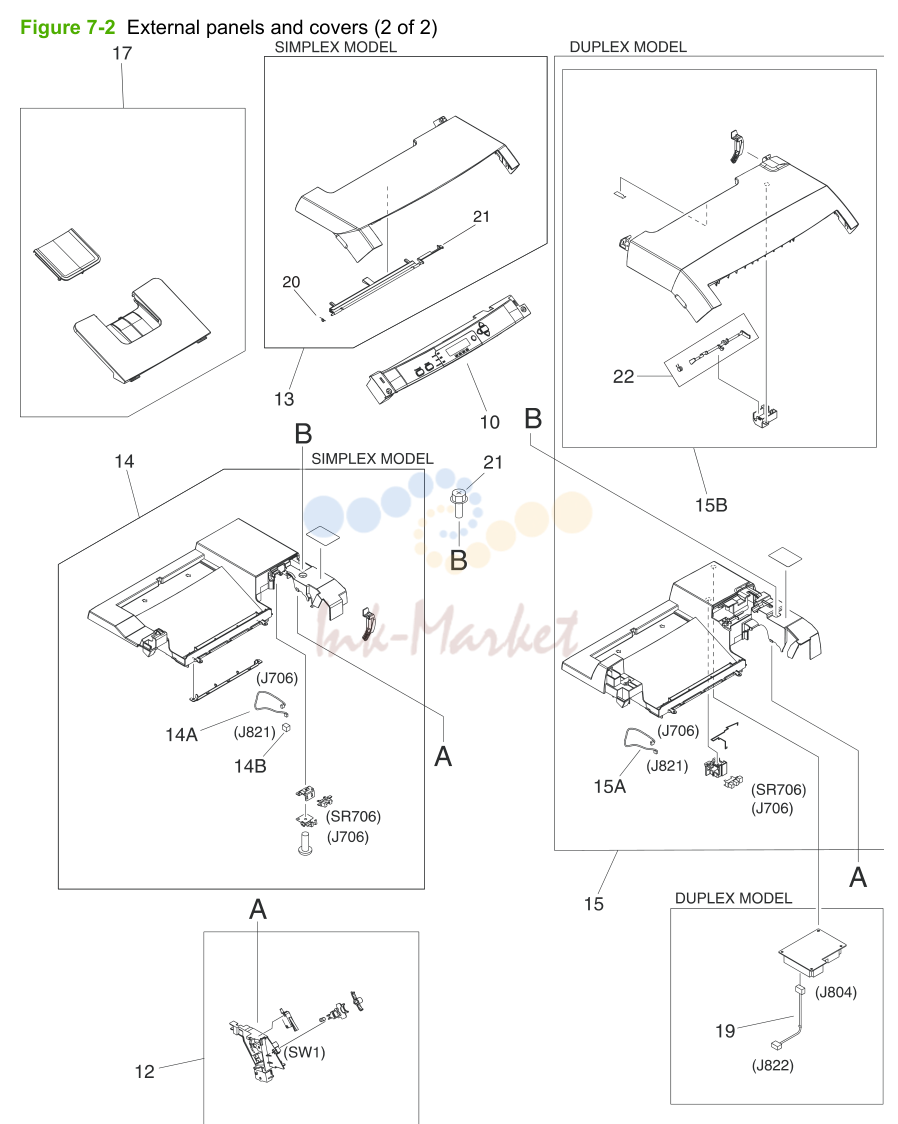

2. Figure 7-2 External panels and covers (2 of 2)

№	Артикул	Описание
12	RM1-2670-000CN запросить цену →	Interlock-switch assembly
13	RM1-2671-000CN запросить цену →	Upper cover assembly (fuser door) (simplex models)
14	RM1-2672-030CN запросить цену →	Top-cover assembly (simplex models)
15	RM1-2713-020CN запросить цену →	Top-cover assembly (duplex models)
17	RM1-2777-020CN запросить цену →	Face-down tray assembly (HP CLJ 3000)
17	RM1-2750-020CN запросить цену →	Face-down tray assembly (HP CLJ 3600/3800/CP3505)
19	RM1-2617-000CN запросить цену →	Cable, duplexing (duplex models)
20	RC1-7628-000CN запросить цену →	Torsion spring
21	RC1-6286-000CN запросить цену →	Simplex page-delivery flag
22	RC1-6755-000CN запросить цену →	Duplex page, duplex flag

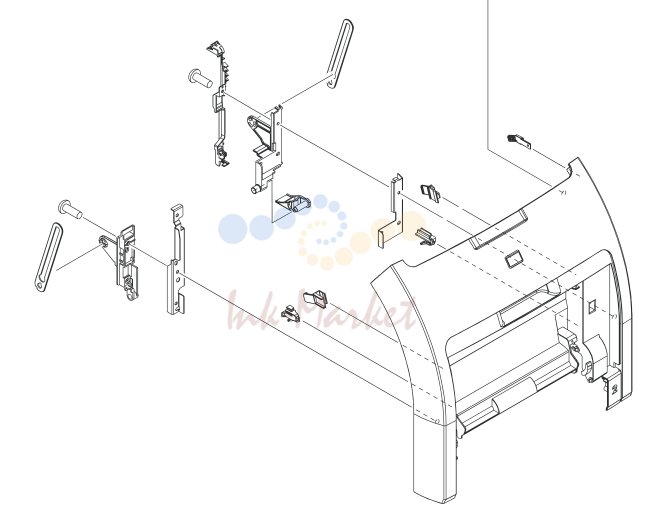

3. Figure 7-3 Front-cover assembly (simplex model)

№	Артикул	Описание
1	RC1-6631-000CN запросить цену →	Holder, fan
2	RC1-6632-000CN запросить цену →	Duct, fan
3	RC1-6633-000CN запросить цену →	Lever lock, left
4	RC1-6634-000CN запросить цену →	Spring, tension
5	RC1-6636-000CN запросить цену →	Lever, lock slide, left
6	RC1-6643-000CN запросить цену →	Lever, lock slide, right
7	RC1-6645-000CN запросить цену →	Cam, slide, right
9	RC1-7618-000CN запросить цену →	Lever, lock, left upper
10	RC1-6824-000CN запросить цену →	Cover, slide plate, right
12	RC1-7583-000CN запросить цену →	Spring, grounding
13	RK2-0954-000CN запросить цену →	Fan
14	RC1-6640-000CN запросить цену →	Lever, lock, right
15	RC1-6641-000CN запросить цену →	Spring, grounding
16	RC1-6677-000CN запросить цену →	Spring, tension
18	RC1-6629-000CN запросить цену →	Guide, cartridge, left
20	RC1-6571-000CN запросить цену →	Gear, 58T
21	RC1-6573-000CN запросить цену →	Bushing
23	RC1-6575-000CN запросить цену →	Gear, 29T
24	RM1-2771-000CN запросить цену →	Cartridge, guide, right assembly
25	RM1-2683-000CN запросить цену →	Contact-holder assembly
26	RM1-2756-000CN запросить цену →	Media-sensor cassette assembly (HP CLJ 3600/3800/CP3505)
29	RC1-6744-000CN запросить цену →	Guide, duplexing external (duplex models)
30	RC1-6795-000CN запросить цену →	Cover, guide crossmember
31	RC1-7552-000CN запросить цену →	Spring, tension
33	RC1-7554-000CN запросить цену →	Latch, left
34	RC1-7555-000CN запросить цену →	Latch, right
39	RC1-7547-000CN запросить цену →	Duct,
40	RC1-7548-000CN запросить цену →	Duct,
43	RM1-2596-000CN запросить цену →	Cable, panel

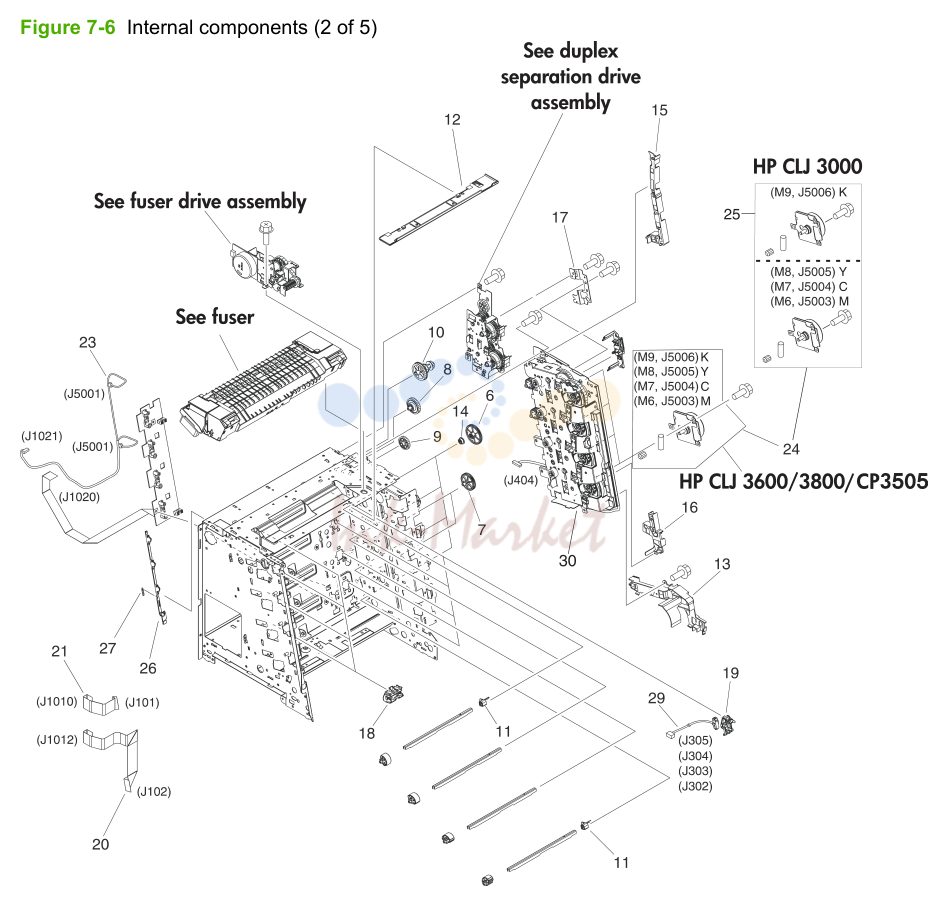

4. Figure 7-6 Internal components (2 of 5)

№	Артикул	Описание
6	RC1-6584-000CN запросить цену →	Cam, gear. 48T
7	RC1-6589-000CN запросить цену →	Gear, 41T
8	RC1-6593-000CN запросить цену →	Gear, 19T/30T
9	RC1-6594-000CN запросить цену →	Gear, 31T
10	RC1-6596-000CN запросить цену →	Gear, 17T/41T
11	RC1-6605-000CN запросить цену →	Flag, developing estrangement (developing separation)
12	RC1-6668-000CN запросить цену →	Cover, crossmember, upper
13	RC1-6682-000CN запросить цену →	Guide, cable, right
14	RC1-6823-000CN запросить цену →	Bushing
15	RC1-7544-000CN запросить цену →	Guide, cable, right
16	RC1-7545-000CN запросить цену →	Guide, cable, right
17	RC1-7576-000CN запросить цену →	Crossmember, drive side plate
18	RC1-6651-000CN запросить цену →	Cover, shutter, left
19	RC1-6771-000CN запросить цену →	Holder, toner cartridge
20	RK2-0971-000CN запросить цену →	Cable, scanner flat (long (HP CLJ 3000)
20	RK2-0966-000CN запросить цену →	Cable, scanner flat (long (HP CLJ 3600/3800/CP3505)
21	RK2-0967-000CN запросить цену →	Cable, scanner flat short
23	RM1-2594-000CN запросить цену →	Cable, scanner
24	RM1-2689-000CN запросить цену →	Drive-motor assembly, print-cartridge (HP CLJ 3600/3800/
25	RM1-2773-000CN запросить цену →	Drive-motor assembly, print-cartridge (HP CLJ 3000: K cartridge
26	RC1-7597-000CN запросить цену →	Lever, sensing
27	RC1-7598-000CN запросить цену →	Spring, tension
29	RM1-2627-000CN запросить цену →	Cable, memory tag
30	RM1-2751-000CN запросить цену →	Main drive assembly

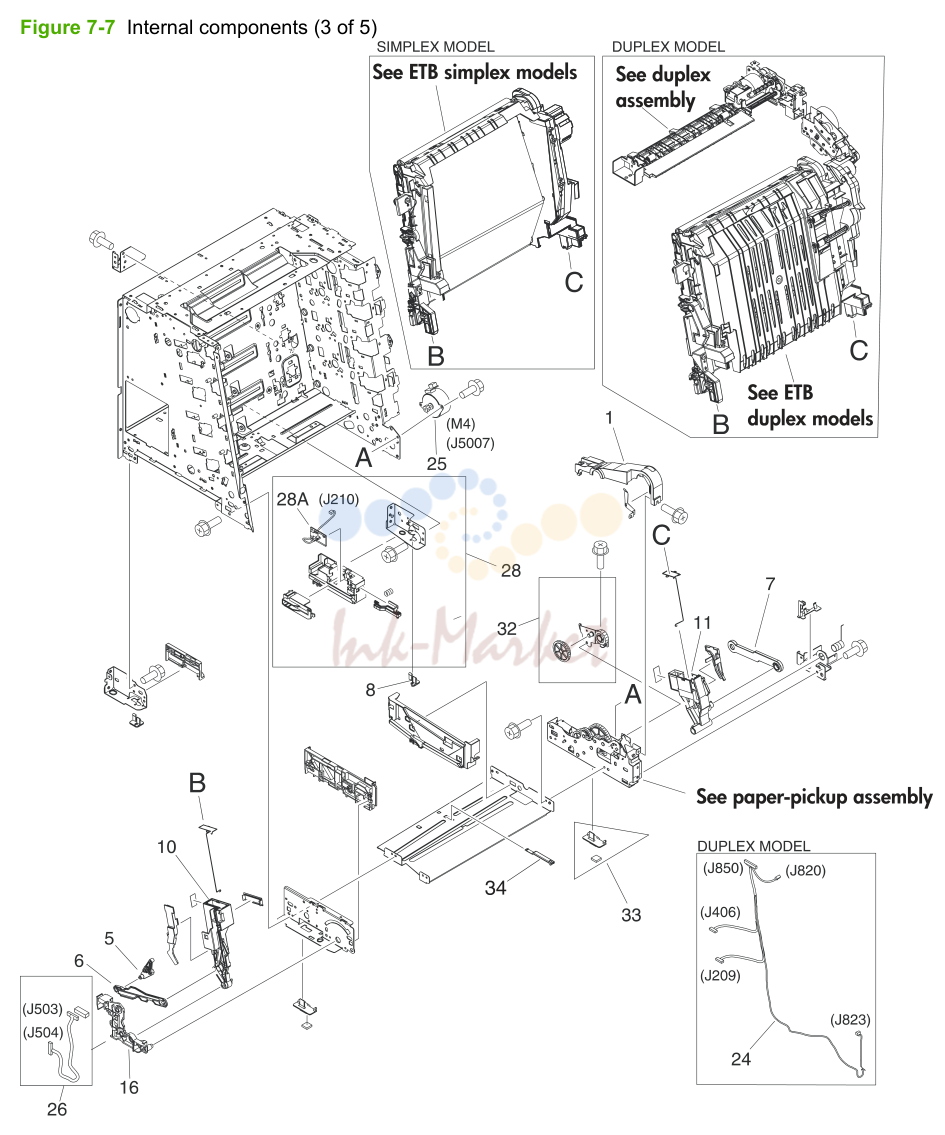

5. Figure 7-7 Internal components (3 of 5)

№	Артикул	Описание
1	RC1-6405-000CN запросить цену →	Cover, gear
5	RC1-6638-000CN запросить цену →	Cam, slide, left
6	RC1-6639-000CN запросить цену →	Rod, link, left
7	RC1-6646-000CN запросить цену →	Rod, link, right
8	RC1-6650-000CN запросить цену →	Foot, rear
10	RC1-6673-000CN запросить цену →	Holder, ETB, left
11	RC1-6674-000CN запросить цену →	Holder, ETB, right
16	RC1-6684-000CN запросить цену →	Mount, hinge, left
24	RM1-2609-000CN запросить цену →	Cable, duplex docking
25	RK2-0939-000CN запросить цену →	Motor, AC 24V, 9W
26	RM1-2603-000CN запросить цену →	Cable, sensor
28	RM1-2678-000CN запросить цену →	Right-rear base assembly
32	RL1-1069-000CN запросить цену →	Plate, gear
33	RL1-1067-000CN запросить цену →	Foot, rubber assembly, front
34	RC1-6833-000CN запросить цену →	Plate lock release

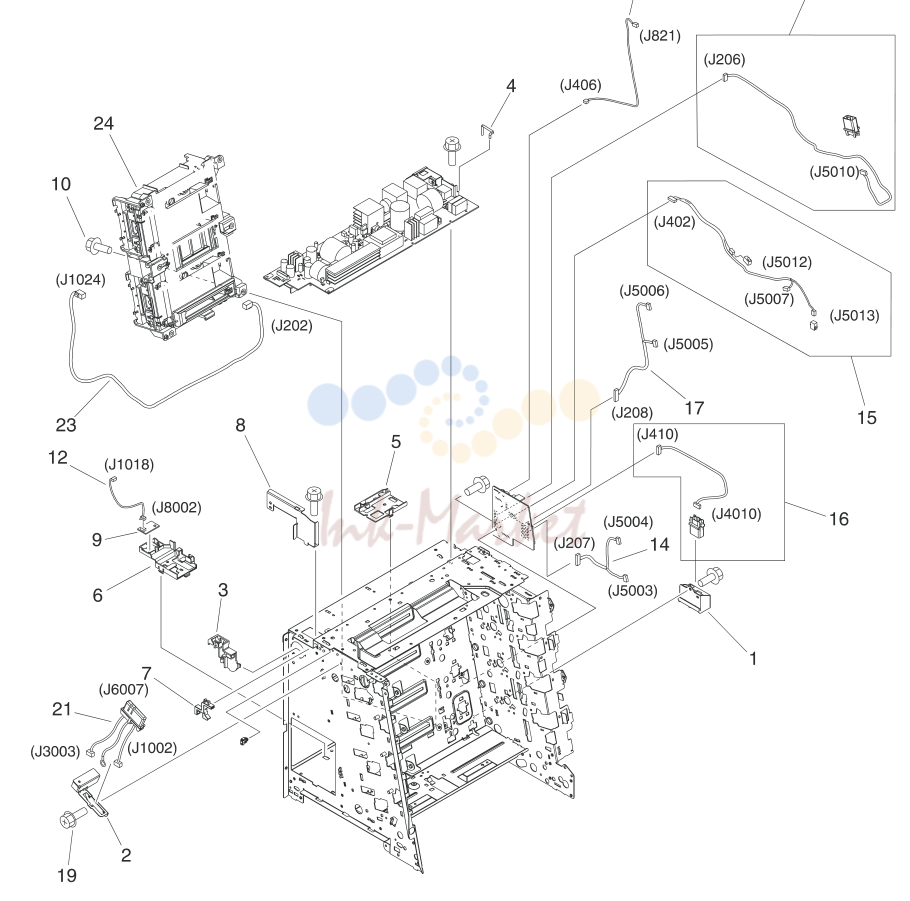

6. Figure 7-8 Internal components (4 of 5)

№	Артикул	Описание
1	RC1-6652-000CN запросить цену →	Holder, drawer connector
2	RC1-6653-000CN запросить цену →	Holder, drawer
3	RC1-6681-000CN запросить цену →	Guide, cable, left
4	RC1-6700-000CN запросить цену →	Arm, switch-link
5	RC1-6772-000CN запросить цену →	Guide, flexible flat cable
6	RC1-6773-000CN запросить цену →	Guide, flexible flat cable
7	RC1-6825-000CN запросить цену →	Guard, cable
8	RC1-7551-000CN запросить цену →	Bracket, left, rear
9	WP2-5214-000CN запросить цену →	Sensor, temperature
12	RM1-2595-000CN запросить цену →	Cable, environment sensor
13	RM1-2608-000CN запросить цену →	Cable, ETB
14		Cable, drum motor RM1-2610-000Cn
15	RM1-2611-000CN запросить цену →	Cable, solenoid
16	RM1-2613-000CN запросить цену →	Cable, cassette
17	RM1-2629-000CN запросить цену →	Cable, drum motor (HP CLJ 3000)
17	RM1-2614-000CN запросить цену →	Cable, drum motor (HP CLJ 3600/3800/CP3505)
18	RM1-2628-000CN запросить цену →	Cable, paper-full
21	RM1-2597-000CN запросить цену →	Fuser cable assembly
23	RM1-2605-000CN запросить цену →	Cable, drive power
24	RM1-2952-000CN запросить цену →	Scanner assembly (HP CLJ 3000)
24	RM1-2640-000CN запросить цену →	Scanner assembly (HP CLJ 3600/3800/CP3505)

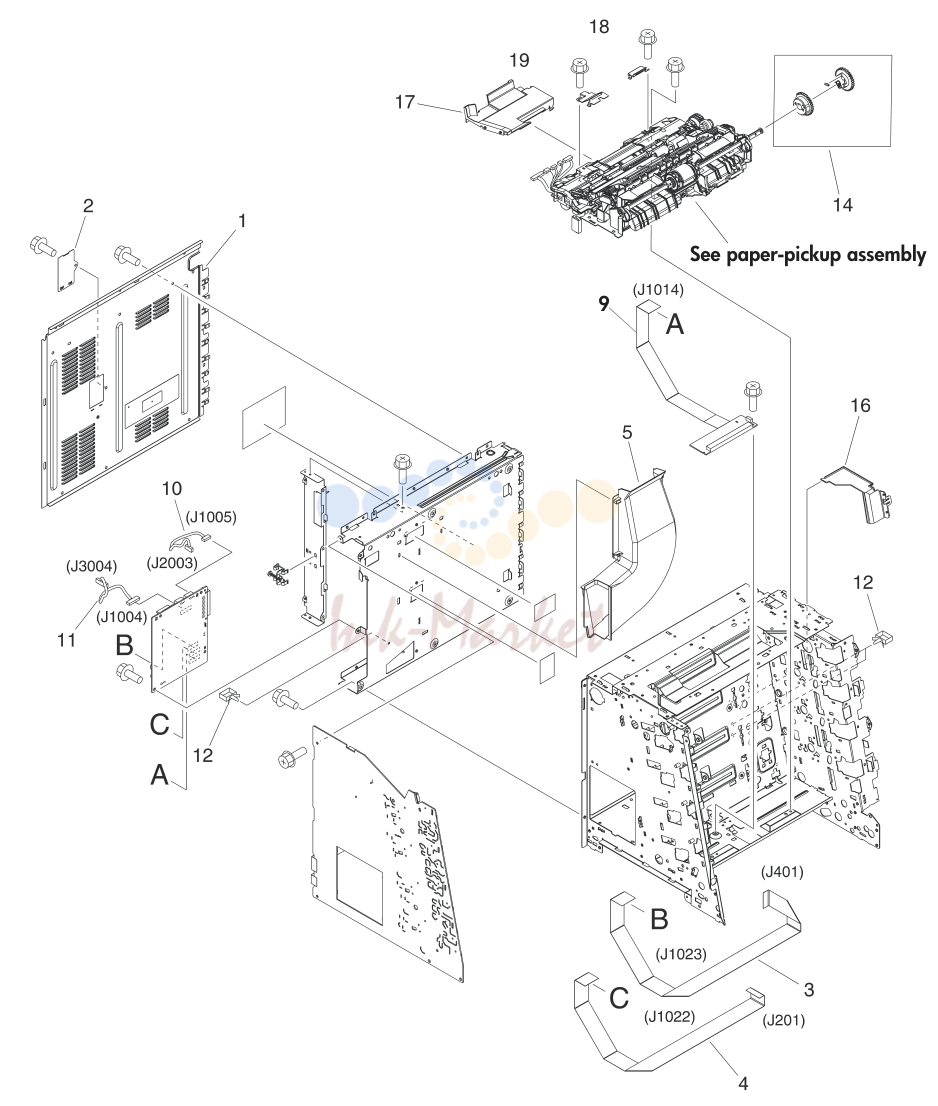

7. Figure 7-9 Internal components (5 of 5)

№	Артикул	Описание
1	RC1-6627-000CN запросить цену →	Cover, rear
2	RC1-7577-000CN запросить цену →	Cover
3	RK2-0969-000CN запросить цену →	Cable, drive flat
4	RK2-0970-000CN запросить цену →	Cable, drive flat
5	RC1-7546-000CN запросить цену →	Duct
9	RM1-2582-000CN запросить цену →	Relay, PCA (HP CLJ 3000 only)
9	RM1-2632-000CN запросить цену →	Relay, PCA (HP CLJ 3600/3800/CP3505 only)
10	RM1-2587-000CN запросить цену →	Cable, panel connecting
11	RM1-2592-000CN запросить цену →	Cable, power control
12	WT2-5944-000CN запросить цену →	Cable, clamp
14	RM1-2704-000CN запросить цену →	Multipurpose tray paper-pickup gear assembly
16	RC1-7599-000CN запросить цену →	Shield, PCA
17	RC1-6607-000CN запросить цену →	Cover, connector
18	RC1-6611-000CN запросить цену →	Cover, paper sensor
19	RC1-6612-000CN запросить цену →	Cover, registration sensor

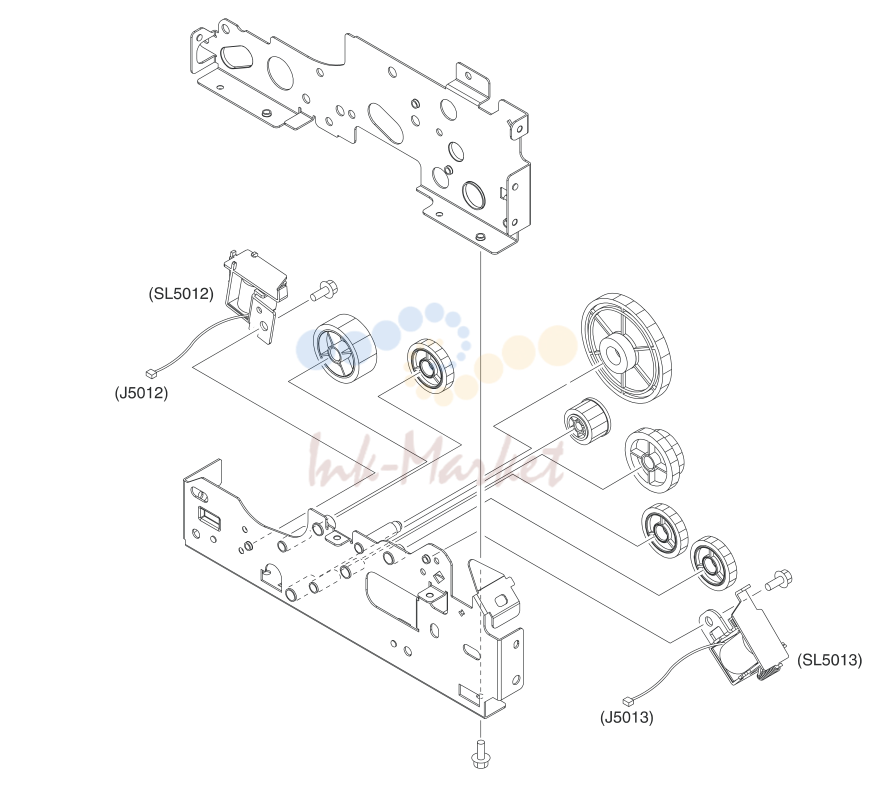

8. Paper-pickup drive assembly

№	Артикул	Описание
1	RM1-2741-000CN запросить цену →	Multipurpose tray roller (HP CLJ 3600/3800/CP3505)
2	RC1-6609-000CN запросить цену →	Cover, cassette roller assembly (HP CLJ 3600/3800/CP3505)
3	RM1-2702-000CN запросить цену →	Cassette
4	RM1-2699-000CN запросить цену →	Multipurpose tray separation-pad assembly (HP CLJ 3600/3800/

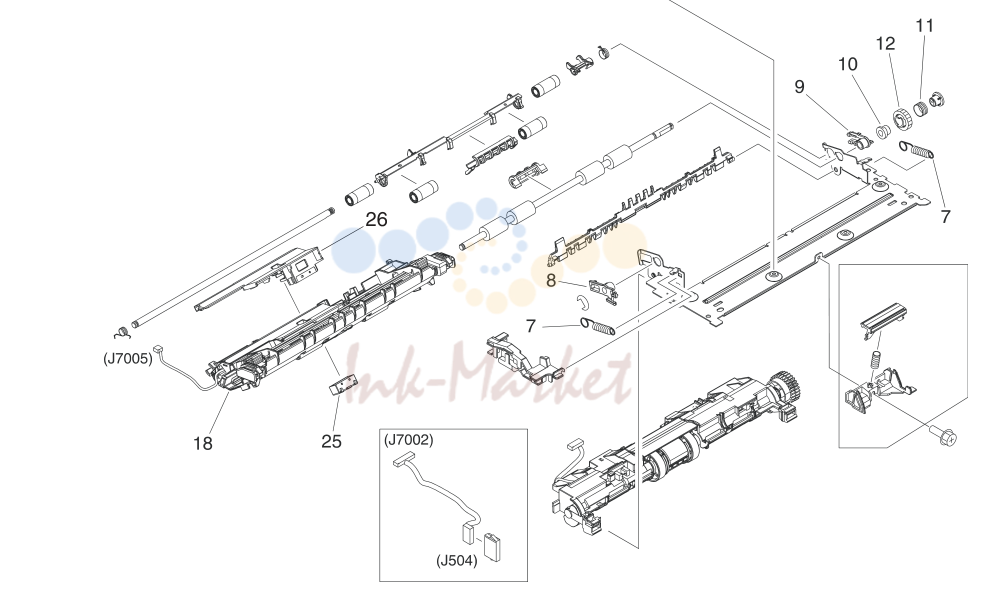

9. Paper-pickup assembly (HP CLJ 3000)

№	Артикул	Описание
7	RM1-6516-000CN запросить цену →	Spring, tension (HP CLJ 3000)
8	RC1-6517-000CN запросить цену →	Bushing (HP CLJ 3000)
9	RC1-6518-000CN запросить цену →	Bushing (HP CLJ 3000)
10	RC1-6444-000CN запросить цену →	Pre-registration rachet (HP CLJ 3000)
11	RC1-6520-000CN запросить цену →	Spring, compression (HP CLJ 3000)
12	RC1-6521-000CN запросить цену →	Gear, 18T (HP CLJ 3000)
18	RM1-2775-000CN запросить цену →	Preregistration-guide assembly (HP CLJ 3000)
25	RC1-7959-000CN запросить цену →	Block, Multipurpose path (HP CLJ 3000)
26	RC1-6394-000CN запросить цену →	Media sensor case

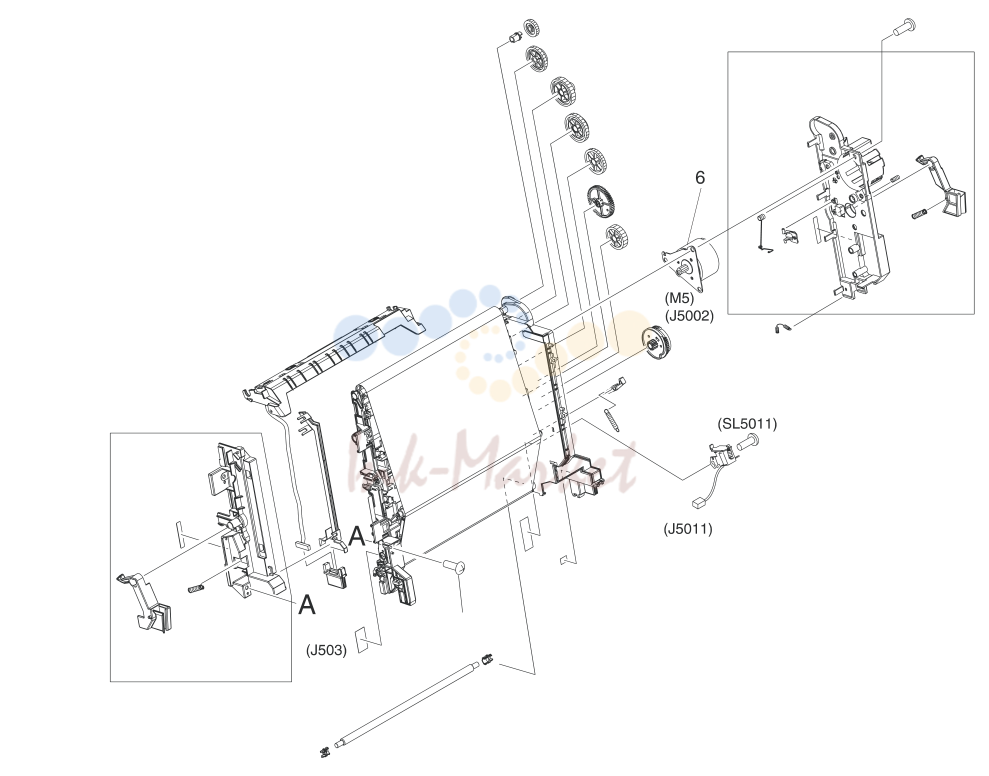

10. Electronic transfer belt (simplex models)

№	Артикул	Описание
1	RM1-2718-030CN запросить цену →	Duplex-paper feed assembly (duplex models)
2	RM1-2719-000CN запросить цену →	Position-guide assembly (duplex models)
3	RM1-2722-000CN запросить цену →	Lower guide assembly (duplex models)
4	RC1-6755-000CN запросить цену →	Duplex-output bin full flag

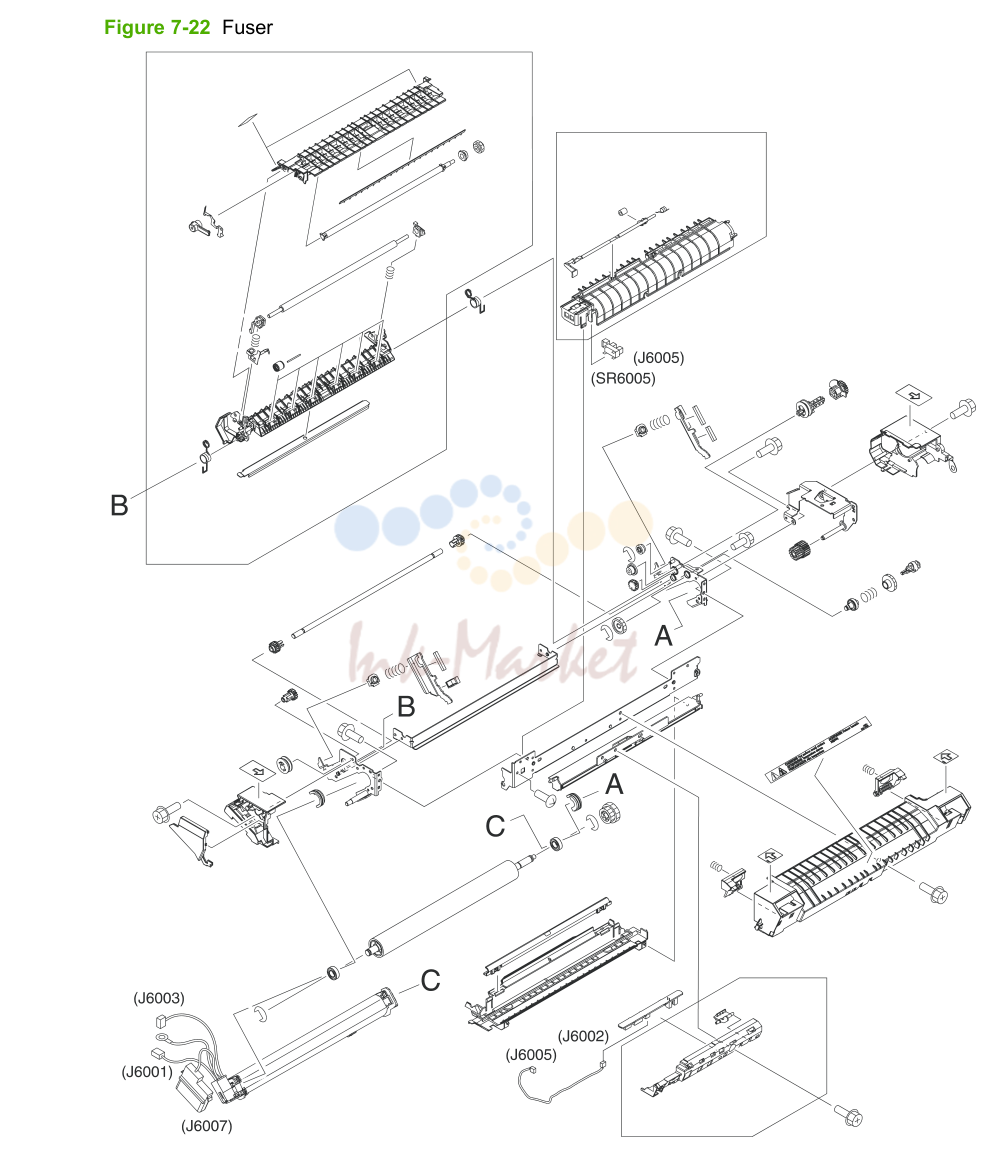

11. Fuser

№	Артикул	Описание
1	RM1-2600-000CN запросить цену →	DC controller PCA assembly (HP CLJ 3000)
1	RM1-2580-000CN запросить цену →	DC controller PCA assembly (HP CLJ 3600/3800/CP3505)
2	RM1-2578-000CN ✓ в наличии	High-voltage PCA assembly
3	RM1-4377-000CN запросить цену →	Low-voltage power PCA assembly (110V-127V)
3	RM1-4378-000CN запросить цену →	Low-voltage power PCA assembly (220V-240V)
4	RK2-0996-000CN запросить цену →	Control panel-assembly (HP CLJ 3000)
4	RK2-0989-000CN запросить цену →	Control-panel assembly (HP CLJ 3600/3800/CP3505)
5	RM1-2581-000CN запросить цену →	Driver PCA
6	RM1-2585-000CN запросить цену →	Cartridge-sensor PCA
7	RM1-2584-000CN запросить цену →	Duplexing PCA assembly (duplex models)

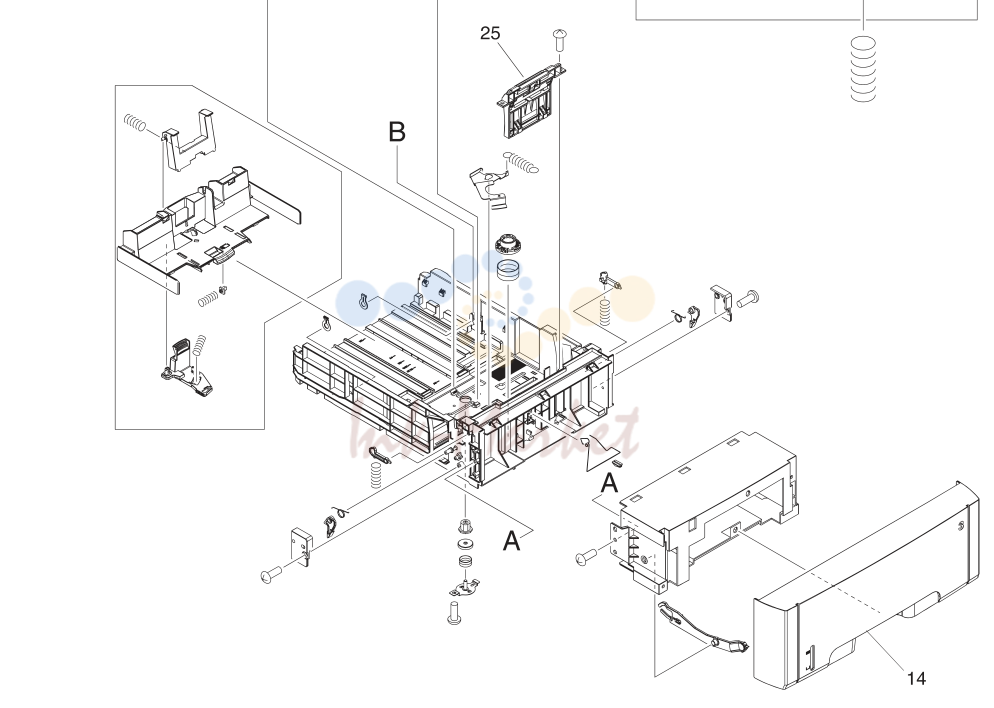

12. 500-sheet feeder cassette (tray 3)

№	Артикул	Описание
20	RM1-2725-020CN запросить цену →	Photointerruptor
21	RM1-2625-000CN запросить цену →	Cable, option sensor
22	RM1-2757-000CN запросить цену →	Sensor, media assembly
23	RM1-2727-000CN запросить цену →	Paper-pickup-roller assembly (500-sheet feeder)
