1. Table 7-8. Scanner and ADF

№АртикулАльт. артикулОписание
1Automatic document feeder (ADF) C9143-60107
2Scanner assembly C2660-60106
3Control panel (see table 7-11)

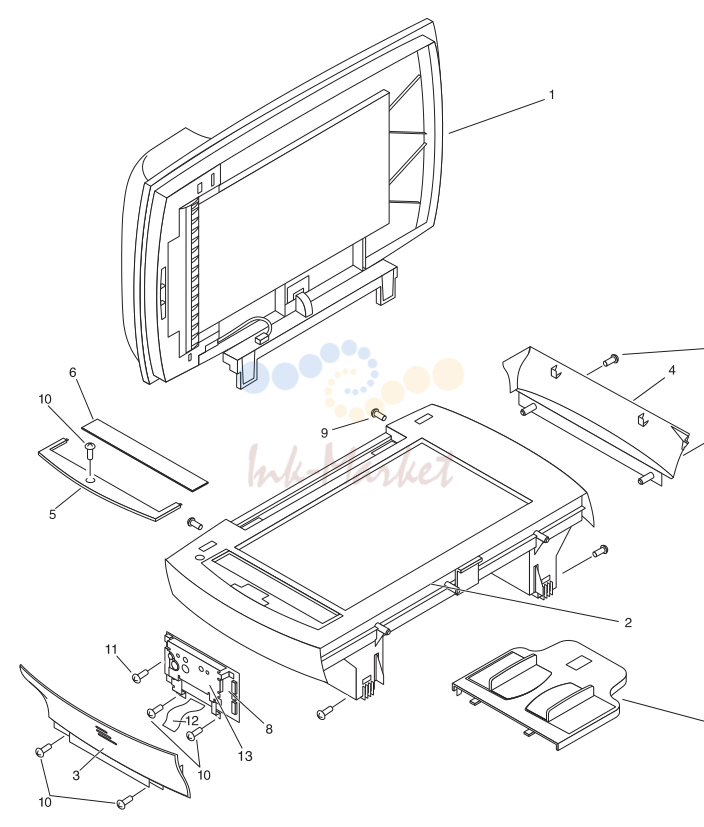

2. Figure 7-2. Scanner covers and ADF

2. Figure 7-2. Scanner covers and ADF

№АртикулАльт. артикулОписание
1ADF C9143-60107
2Scanner assembly Q2660-60106
3Left midpanel scanner cover C9124-40002
4Right midpanel scanner cover C9124-40003
5ADF glass frame C9124-40005
6ADF glass C7296-00014
7ADF input tray C9143-60102
8Scanner PCA Q2657-60001
90515-4331 запросить цену →Screws that secure scanner to printer
100515-4330 запросить цену →Screws for scanner side panels, scanner
110515-4257 запросить цену →Screw for scanner formatter
12Scanner flat flexible cable (FFC) assembly Q2660-60103
13RFI shield, ADF C9124-00002

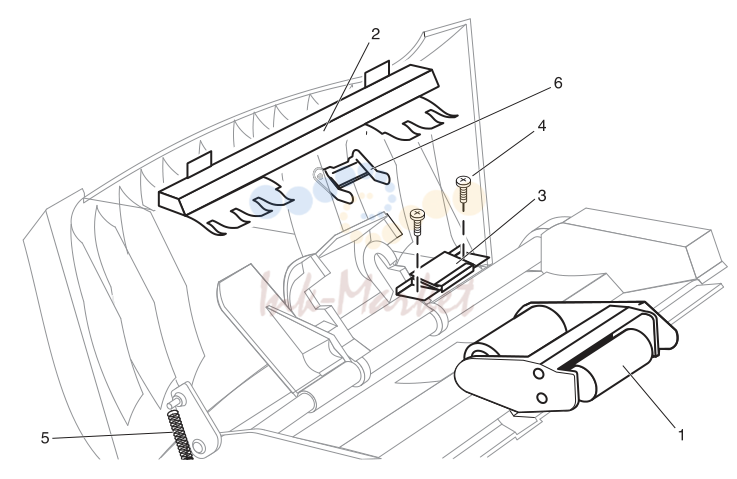

3. Figure 7-3. ADF rollers and separation pad

3. Figure 7-3. ADF rollers and separation pad

№АртикулАльт. артикулОписание
1ADF pickup roller assembly C7309-60049
2ADF document feed guide C7309-40153
3ADF separation pad C7309-60009
40624-1055 запросить цену →Torx screw
5ADF input-tray spring C7309-80013
6ADF input-tray flag C7309-40013
1Control-panel chassis C9124-40006
2Control-panel cable Q2660-60104
3Control panel Q2660-60101
4Speaker C9124-60113
60515-4330 запросить цену →Screws for control-panel chassis
5English 3380 Bezel Q2660-40003
5French 3380 Bezel Q2660-40004
5German 3380 Bezel Q2660-40005
5German unpainted 3380 Bezel Q2660-40028
5Italian 3380 Bezel Q2660-40006
5Spanish 3380 Bezel Q2660-40007
5Danish 3380 Bezel Q2660-40008
5Dutch 3380 Bezel Q2660-40009
5Finnish 3380 Bezel Q2660-40010
5Norwegian 3380 Bezel Q2660-40026
5Portuguese 3380 Bezel Q2660-40011
5Swedish 3380 Bezel Q2660-40012
5Czech 3380 Bezel Q2660-40013
5Hungarian 3380 Bezel Q2660-40014
5Polish 3380 Bezel Q2660-40015
5Russian 3380 Bezel Q2660-40016
5Slovak 3380 Bezel Q2660-40017
5Turkish 3380 Bezel Q2660-40018
5Arabic 3380 Bezel Q2660-40019
5Greek 3380 Bezel Q2660-40020
5Hebrew 3380 Bezel Q2660-40021
5Korean 3380 Bezel Q2660-40022
5Simplified Chinese 3380 Bezel Q2660-40023
5Traditional Chinese 3380 Bezel Q2660-40024
5Thai 3380 Bezel Q2660-40025
5Vietnamese 3380 Bezel Q2660-40029

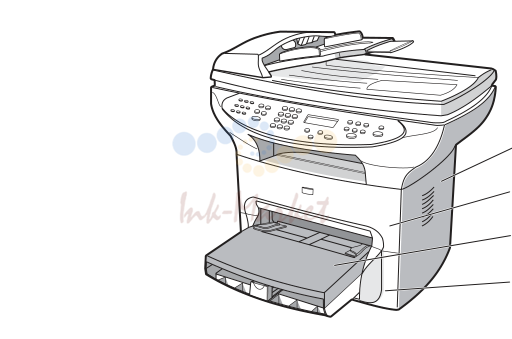

4. External assemblies

4. External assemblies

№АртикулАльт. артикулОписание
1RG0-1116-000CN запросить цену →Right side cover
2RG0-1115-000CN запросить цену →Print-cartridge door
3Paper-tray assembly (see table 7-14)
4RA0-1450-020CN запросить цену →Front cover
5RG0-1113-000CN запросить цену →Left side cover
6RA0-1470-000CN запросить цену →Left bottom frame support
7RG0-1114-000CN запросить цену →Back cover (includes straight-through output
8RG0-1114-000CN запросить цену →Straight-through output door (includes back
9RF0-1100-030CN запросить цену →Top cover

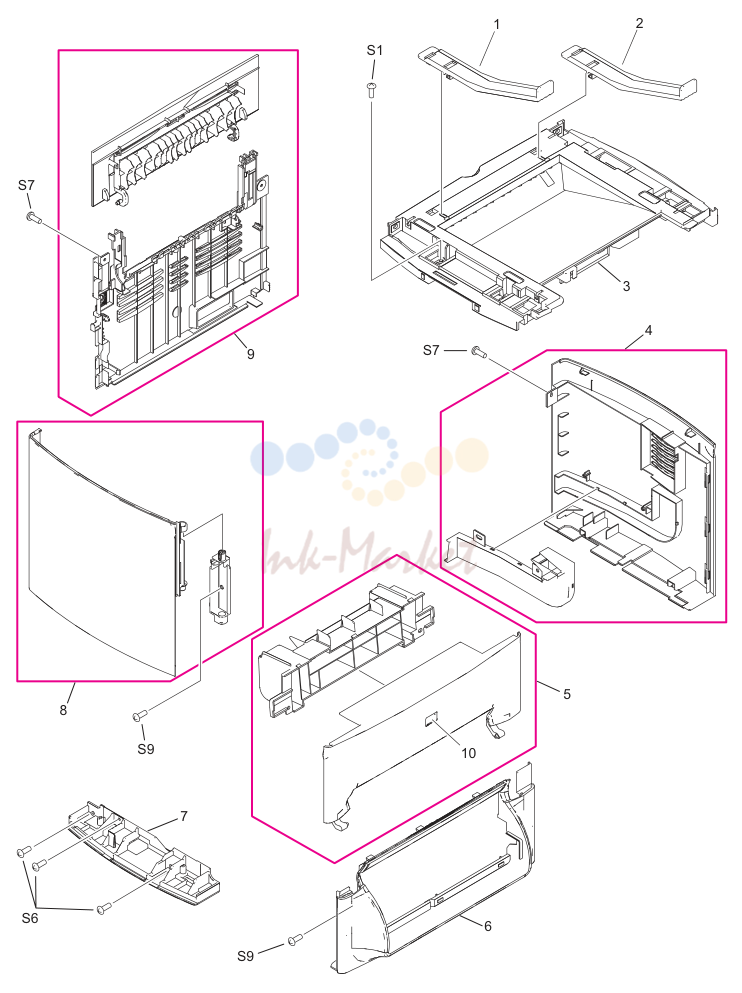

5. Figure 7-6. Printer covers

5. Figure 7-6. Printer covers

№АртикулАльт. артикулОписание
1RC1-2191-000CN запросить цену →Left height guide
2RC1-2392-000CN запросить цену →Right height guide
3RF0-1100-030CN запросить цену →Cover, top
4RG0-1116-000CN запросить цену →Cover, right-side assembly
5RG0-1115-000CN запросить цену →Door, print-cartridge assembly
6RA0-1450-020CN запросить цену →Cover, front
7RA0-1470-000CN запросить цену →Support, left bottom frame
8RG0-1113-000CN запросить цену →Cover, left assembly
9RG0-1114-000CN запросить цену →Cover, back assembly
107121-8043 запросить цену →HP jewel

6. Figure 7-7. Paper tray

6. Figure 7-7. Paper tray

№АртикулАльт. артикулОписание
1RM1-0999-000CN запросить цену →Fuser assembly (110-127 V)
2Electrical components assembly (see table 7-
3RM1-0838-000CN запросить цену →Paper-pickup assembly
4Paper-pickup-tray assembly (see table 7-14)

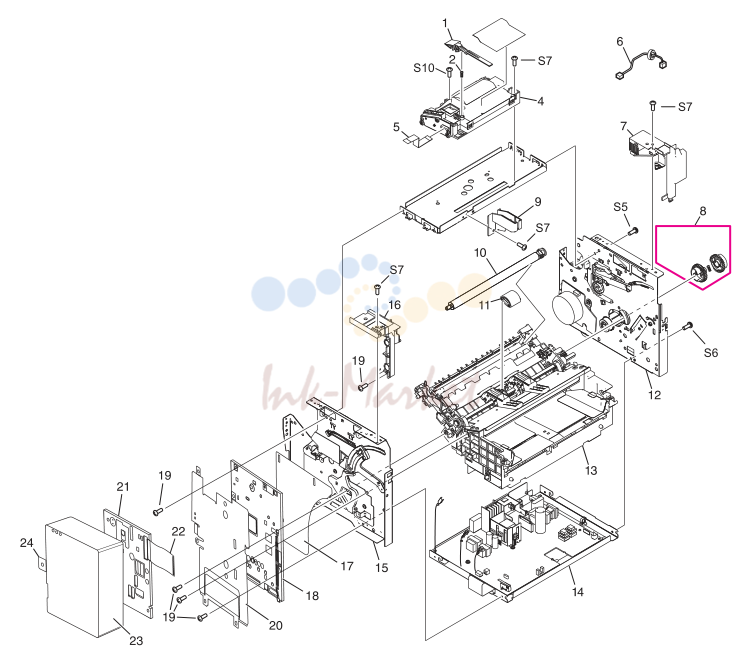

7. Figure 7-9. Internal components (1 of 2)

7. Figure 7-9. Internal components (1 of 2)

№АртикулАльт. артикулОписание
1RA0-1182-000CN запросить цену →Shutter lever
2RA0-1169-000CN запросить цену →Spring, compression
4RM1-0524-030CN запросить цену →Laser/scanner assembly
5RK2-0185-000CN запросить цену →Cable, laser/scanner FFC
6RM1-0832-000CN запросить цену →Cable, laser/scanner motor
7RA0-1452-000CN запросить цену →Cover, right support
8RM1-0551-000CN запросить цену →Pickup gear assembly
9RC1-2195-000CN запросить цену →Guide, shutter
10RM1-0550-000CN запросить цену →Transfer roller
11RL1-0303-000CN запросить цену →Pickup roller
12RM1-0835-000CN запросить цену →Right plate assembly
13RM1-0838-000CN запросить цену →Paper-pickup assembly
14RM1-0833-000CN запросить цену →ECU (110-127 V)
15RM1-0836-000CN запросить цену →Left plate assembly
16RA0-1444-000CN запросить цену →Cover, left support
17Engine deflector shield Q2660-40002
18Formatter, fax Q2658-60001
190515-2908 запросить цену →Screw, formatter
20RFI shield Q2660-00002
21LIU, NA/WW C9138-60001
22Cable modem FCC C9126-60103
23LIU cover C9126-40003
24LIU groundstrap C9126-00001

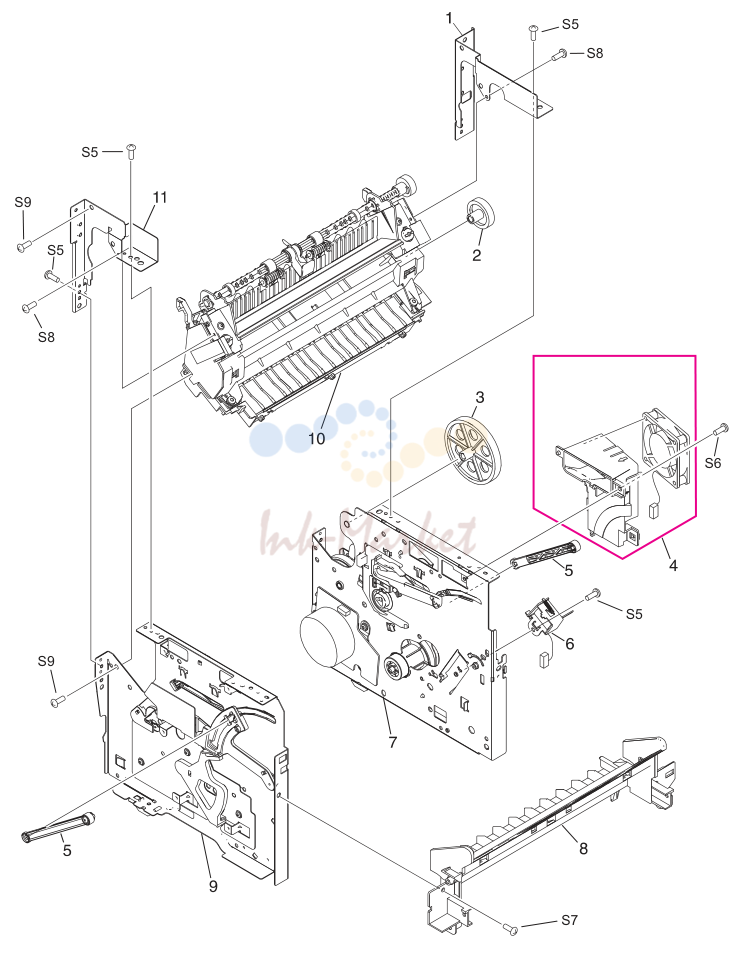

8. Figure 7-10. Internal components (2 of 2)

8. Figure 7-10. Internal components (2 of 2)

№АртикулАльт. артикулОписание
1RA0-1447-000CN запросить цену →Fuser plate, right
2RA0-1088-000CN запросить цену →Gear, 29T
3RA0-1176-000CN запросить цену →Gear, 69T
4RM1-0846-000CN запросить цену →Fan assembly
5RA0-1457-000CN запросить цену →Connecting link
6RK2-0064-000CN запросить цену →Solenoid, 24 Vdc
7RM1-0835-000CN запросить цену →Right plate assembly
8RA0-1451-000CN запросить цену →Guide, front
9RM1-0836-000CN запросить цену →Left plate assembly
10RM1-0999-000CN запросить цену →Fuser, 110 V
11RA0-1446-000CN запросить цену →Fuser plate, left

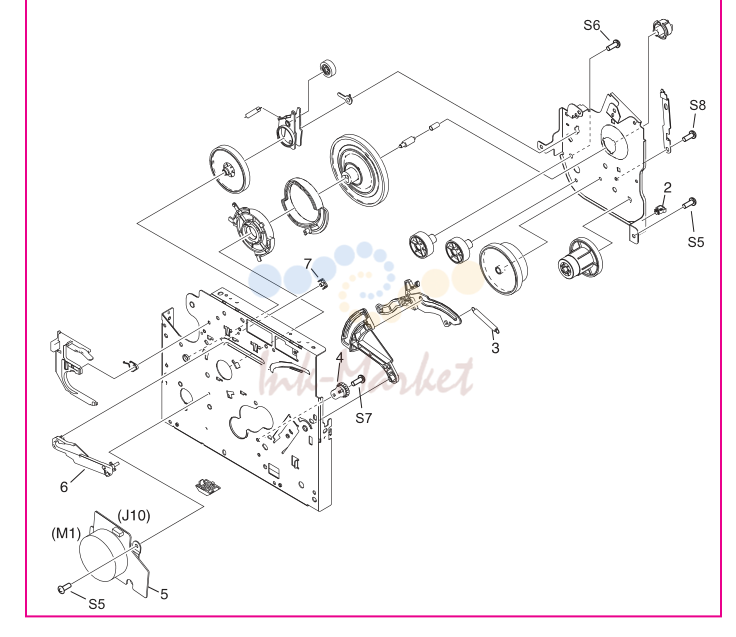

9. Figure 7-11. Right plate assembly

9. Figure 7-11. Right plate assembly

№АртикулАльт. артикулОписание
1RM1-0835-000CN запросить цену →Right plate assembly
2WT2-5694-000CN запросить цену →Clamp, cable
3RA0-1212-000CN запросить цену →Spring, tension
4RA0-1172-000CN запросить цену →Gear, 17T
5RK2-0062-000CN запросить цену →Motor, stepping
65851-1172 запросить цену →Right cartridge guide (part of service-parts kit)
75851-1172 запросить цену →Cartridge-guide holder (part of service-parts kit)

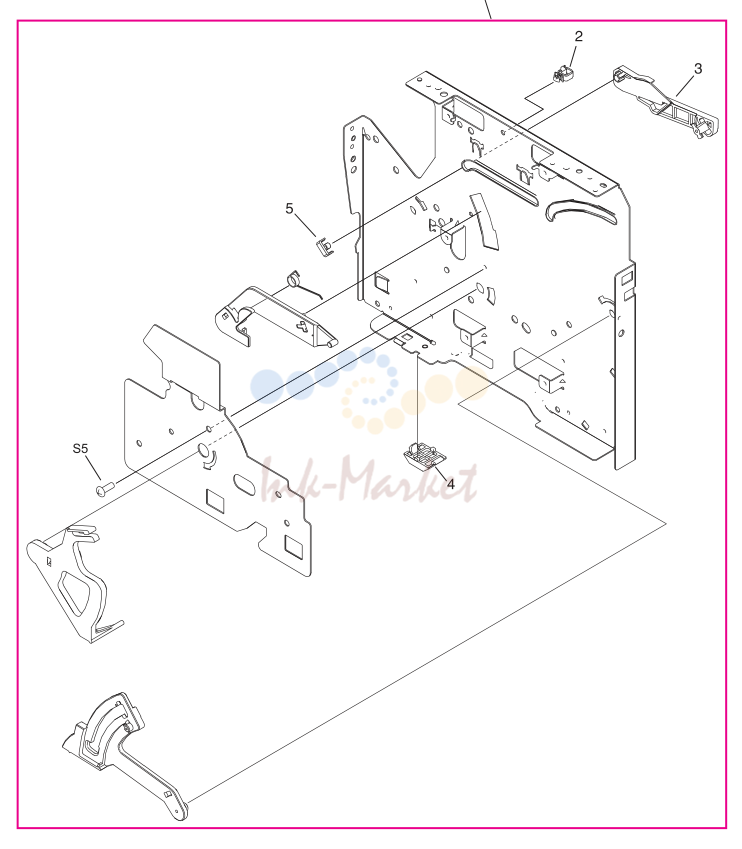

10. Figure 7-12. Left plate assembly

10. Figure 7-12. Left plate assembly

№АртикулАльт. артикулОписание
1RM1-0836-000CN запросить цену →Left plate assembly
2WT2-5694-000CN запросить цену →Clamp, cable
35851-1172 запросить цену →Left cartridge guide (part of service-parts kit)
4RA0-1412-000CN запросить цену →Foot, rubber
55851-1172 запросить цену →Cartridge-guide holder (part of service-parts kit)

11. Figure 7-13. Electrical components

11. Figure 7-13. Electrical components

№АртикулАльт. артикулОписание
1RM1-0833-000CN запросить цену →Engine controller PCB assembly, 110-127 V
2RA0-1128-000CN запросить цену →PCB spacer
3WT2-5694-000CN запросить цену →Clamp, cable
4RA0-1127-000CN запросить цену →Engine controller case

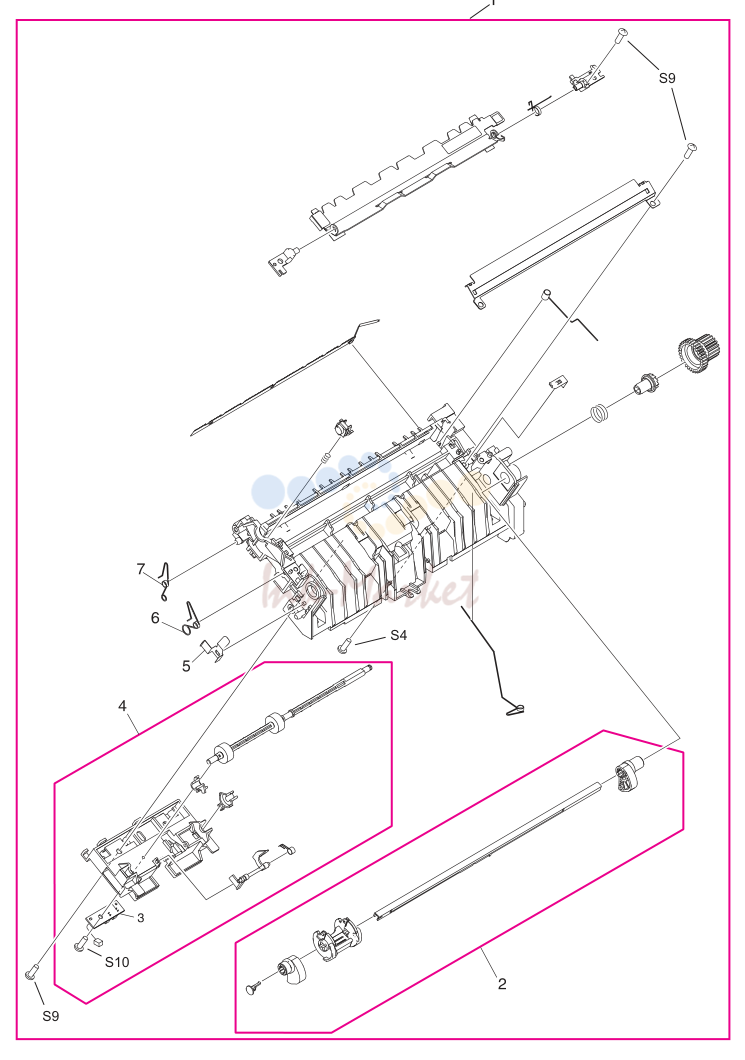

12. Figure 7-14. Paper-pickup assembly (1 of 2)

12. Figure 7-14. Paper-pickup assembly (1 of 2)

№АртикулАльт. артикулОписание
1RM1-0838-000CN запросить цену →Paper-pickup assembly (also includes all parts
2RM1-0533-000CN запросить цену →Paper-pickup-shaft assembly
3RM1-0851-000CN запросить цену →Paper-sensor PCB assembly
4RM1-0839-000CN запросить цену →Feed-roller holder assembly
5RA0-1072-000CN запросить цену →Grounding plate
6RA0-1035-000CN запросить цену →Spring, torsion
7RA0-1200-000CN запросить цену →Spring, torsion

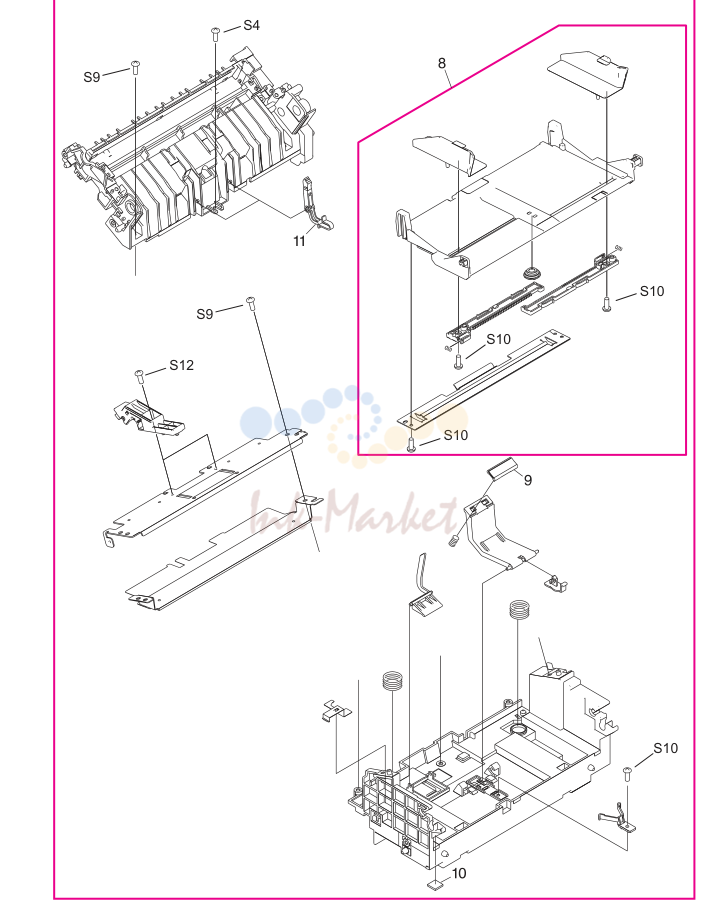

13. Figure 7-15. Paper-pickup assembly (2 of 2)

13. Figure 7-15. Paper-pickup assembly (2 of 2)

№АртикулАльт. артикулОписание
1RM1-0838-000CN запросить цену →Paper-pickup assembly (also includes all parts
8RM1-0840-000CN запросить цену →Paper lift-plate assembly
9RF0-1014-020CN запросить цену →Separation pad
10RA0-1003-000CN запросить цену →Foot, rubber (paper pickup)
11RC1-1794-000CN запросить цену →Sub pad

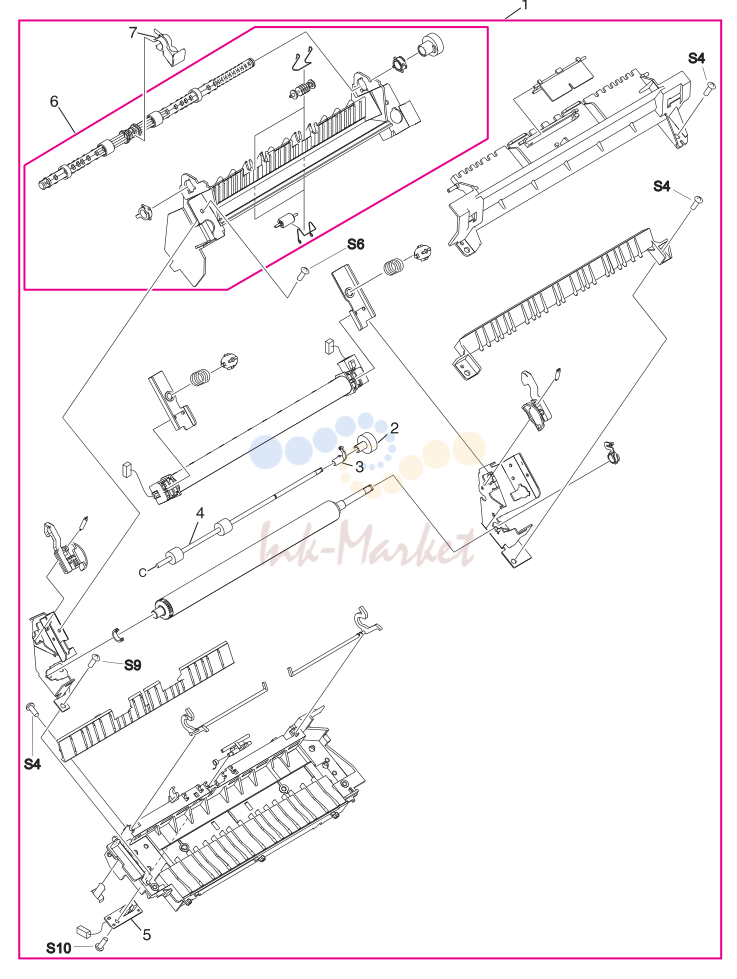

14. Figure 7-16. Fuser assembly

14. Figure 7-16. Fuser assembly

№АртикулАльт. артикулОписание
1RM1-0841-000CN запросить цену →Fuser assembly, 110 V
1RM1-0842-000CN запросить цену →Fuser assembly, 220 V
2RA0-1089-000CN запросить цену →Gear, 17T
3RA0-1104-000CN запросить цену →Bushing
4RF0-1003-000CN запросить цену →Face-up roller
5RM1-0852-000CN запросить цену →Delivery sensor PCB assembly
6RM1-0556-000CN запросить цену →Face-down paper-delivery assembly
7RC1-2393-000CN запросить цену →Flapper, height
