1. Table 7-5 Replacing the printer engine assembly (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | The metal I/O plate, safety shield, jack plate, and LAN port plate are not FRUs and cannot be ordered. These metal components | ||
| 2 | The EMEA LIU is used in Europe only. All other countries/regions worldwide use the U.S./WW LIU. | ||
| 3 | The HP LaserJet 3052 all-in-one does not have fax capabilities and does not require a LIU. | ||
| 1 | Fuser assembly | ||
| 2 | Paper-pickup assembly | ||
| 288 | Chapter 7 Parts and diagrams ENWW | ||
| 1 | Print-cartridge-door switch | ||
| 2 | Power switch/power supply | ||
| 3 | Paper-width sensor | ||
| 4 | Paper-delivery sensor | ||
| 5 | Top-of-page sensor | ||
| 6 | Solenoid | ||
| 7 | Motor | ||
| 1 | Engine controller unit (ECU) | ||
| 2 | Formatter | ||
| 290 | Chapter 7 Parts and diagrams ENWW |

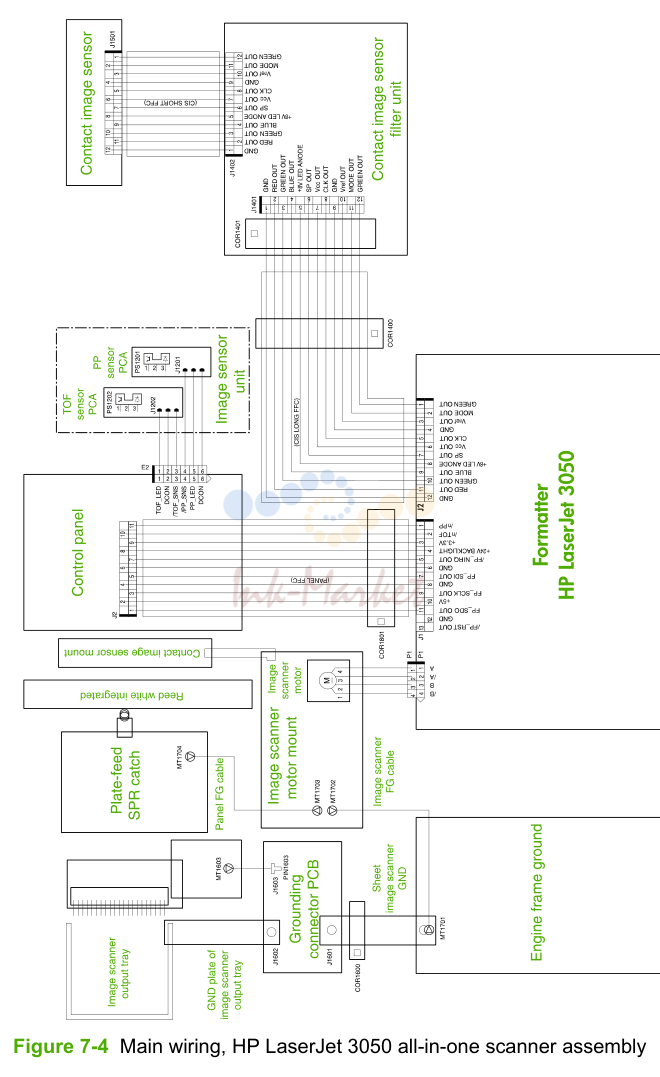

2. Main wiring
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-3419-000CN запросить цену → | Pickup-tray assembly, HP LaserJet 3050 all-in-one scanner | |
| 2 | Control-panel assembly, HP LaserJet 3050 all-in-one See Figure 7-12 ADF | ||
| 3 | RM1-8443-000CN запросить цену → | Tray, delivery , HP LaserJet 3050 all-in-one scanner | |
| 4 | 7121-8285 запросить цену → | HP jewel |

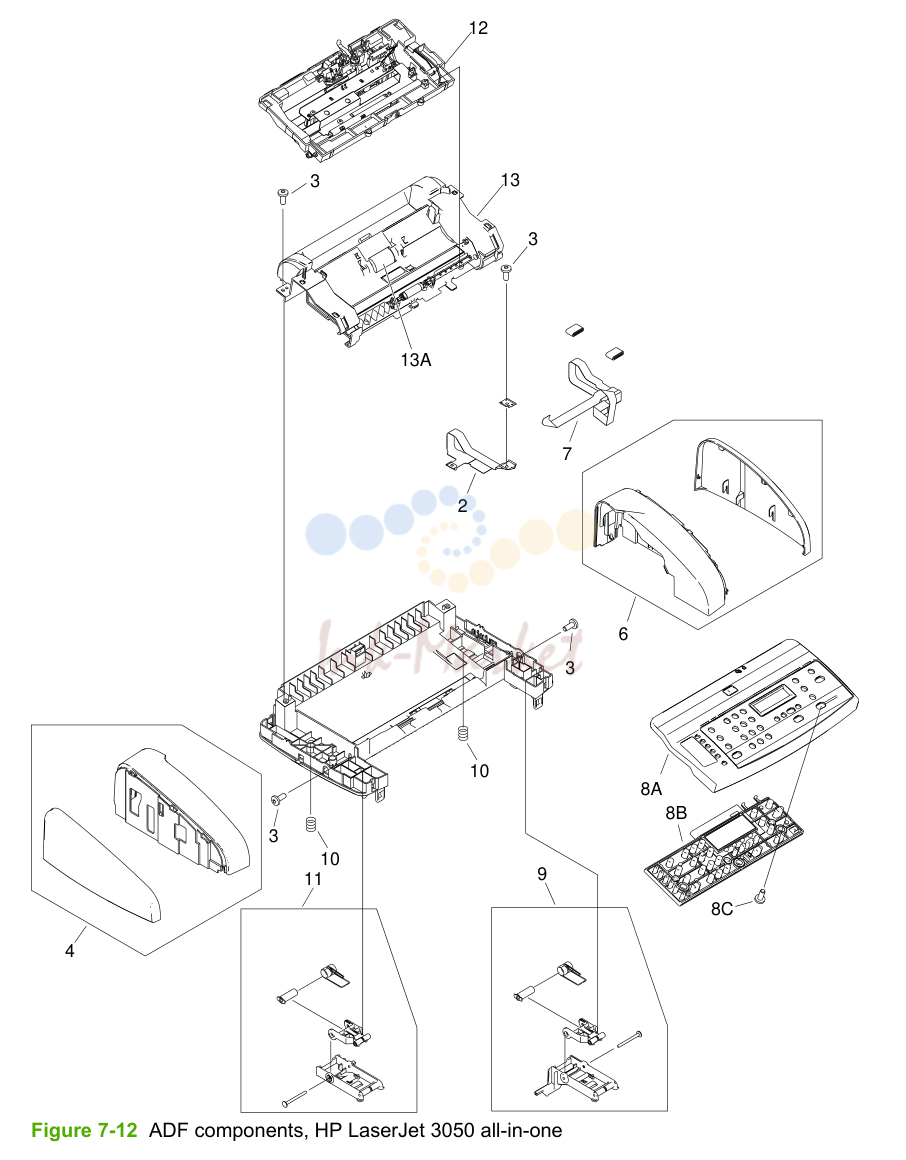

3. ADF components, HP LaserJet 3050 all-in-one
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RL1-0376-000CN запросить цену → | Sheet, grounding, HP LaserJet 3050 all-in-one scanner | |
| 3 | XB4-5401-009CN запросить цену → | Screw, tap, M4X | |
| 4 | RM1-3076-000CN запросить цену → | Cover, left, HP LaserJet 3050 all-in-one scanner | |
| 6 | RM1-3077-000CN запросить цену → | Cover, right, HP LaserJet 3050 all-in-one scanner | |
| 7 | RK2-1214-000CN запросить цену → | Flat, flexible cable (FFC), HP LaserJet 3050 all-in-one scanner | |
| 9 | RM1-0897-000CN ✓ в наличии | Scanner link assembly, right, HP LaserJet 3050 all-in-one | |
| 10 | RU5-2885-000CN запросить цену → | Spring, compression, HP LaserJet 3050 all-in-one scanner | |
| 11 | RM1-0896-000CN запросить цену → | Scanner link assembly, left, HP LaserJet 3050 all-in-one | |
| 12 | RM1-3066-000CN запросить цену → | Guide assembly, HP LaserJet 3050 all-in-one scanner | |
| 13 | RM1-3063-000CN запросить цену → | Scanner frame assembly, HP LaserJet 3050 all-in-one |

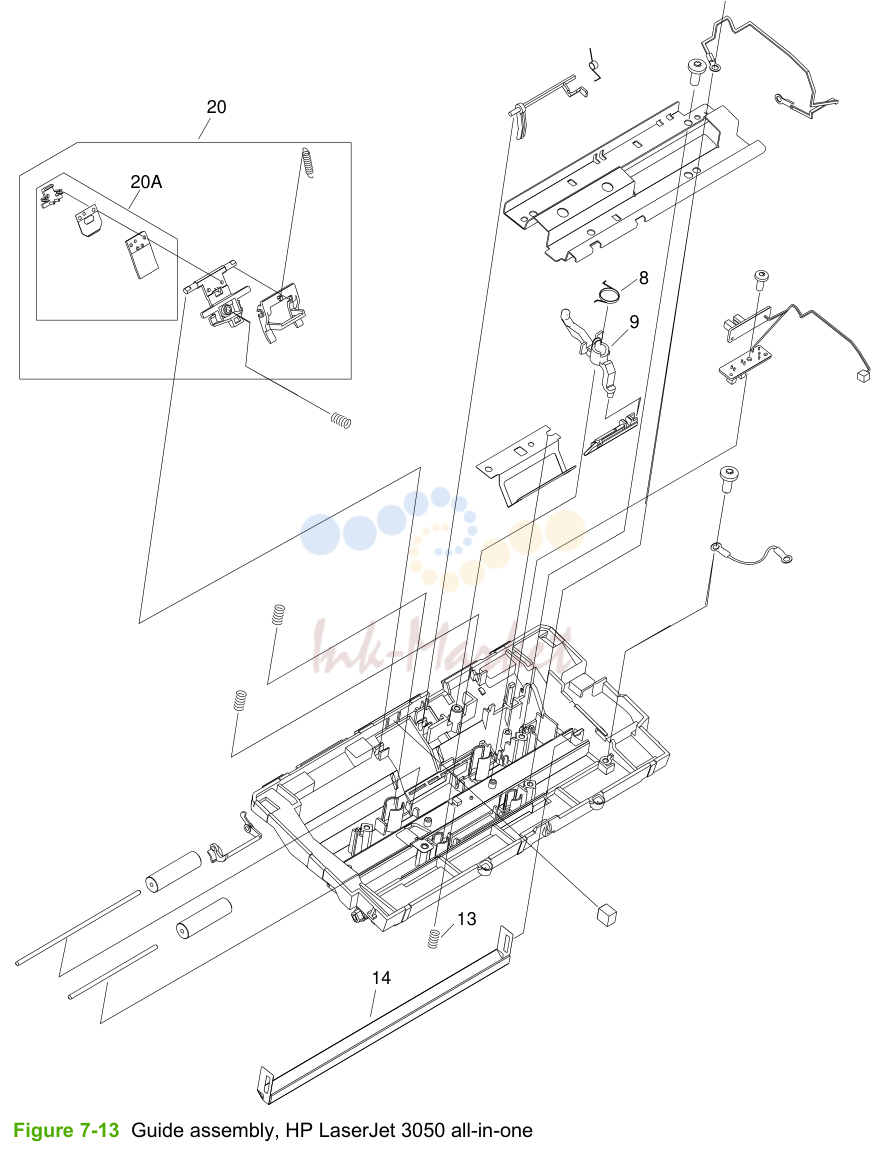

4. Guide assembly, HP LaserJet 3050 all-in-one
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8 | RC1-2544-000CN запросить цену → | Scanner media-lever torsion spring (lever, pressure convert) | |
| 9 | RC1-8413-000CN запросить цену → | Scanner media lever (lever, pressure convert), HP LaserJet 3 | |
| 13 | RU5-2196-000CN запросить цену → | Spring, compression, white platen | |
| 14 | RF5-3235-000CN запросить цену → | Platen, white, HP LaserJet 3050 all-in-one scanner | |
| 20 | RM1-0890-000CN запросить цену → | Separation-pad assembly, HP LaserJet 3050 all-in-one scanner |

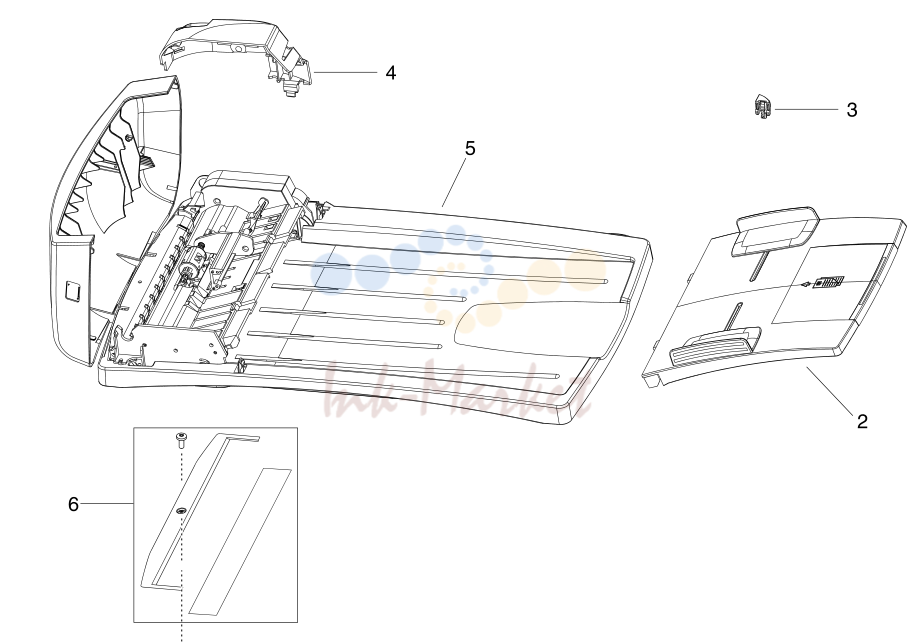

5. HP LaserJet 3052/3055 all-in-one scanner assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Flatbed scanner assembly (does not include the flatbed lid) Q6502-60116 | ||
| 2 | ADF input tray Q3948-60214 | ||
| 3 | Solar lock Q1636-40036 | ||
| 4 | Shield, motor Q1636-40010 | ||
| 5 | ADF/flatbed lid with packaging Q6502-60117 | ||
| 6 | Scanner glass replacement kit Q6500-67904 |

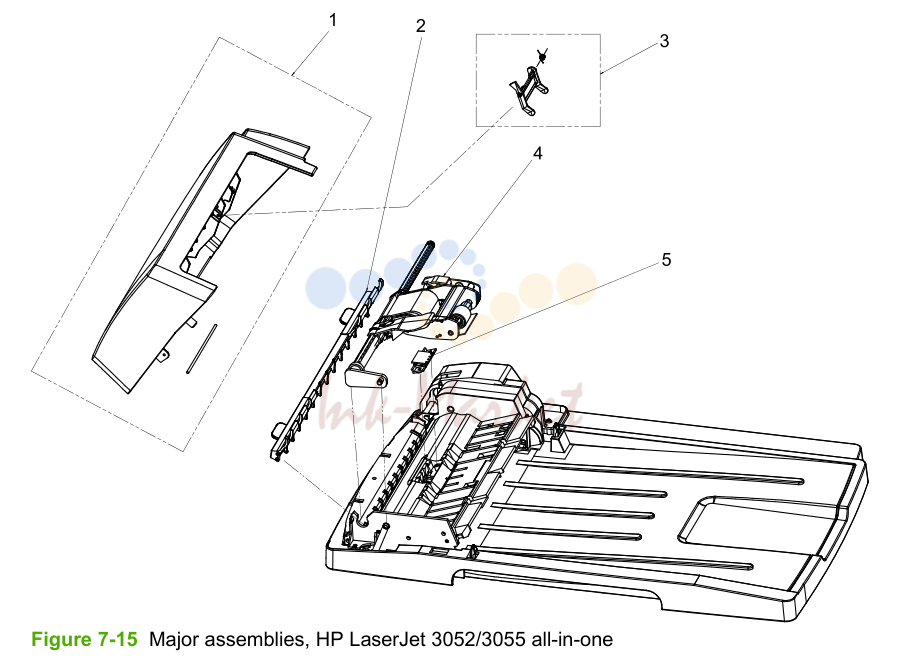

6. Major assemblies, HP LaserJet 3052/3055 all-in-one
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | ADF cover replacement, HP LaserJet 3052/3055 all-in-one Q6502-67901 | ||
| 2 | ADF cleanout/comb C7309-40153 | ||
| 3 | Kit, replacement, ADF input-tray flag Q3948-67902 | ||
| 4 | 5851-2559 запросить цену → | ADF pickup-roller assembly | |
| 5 | ADF separation pad Q2665-60125 |

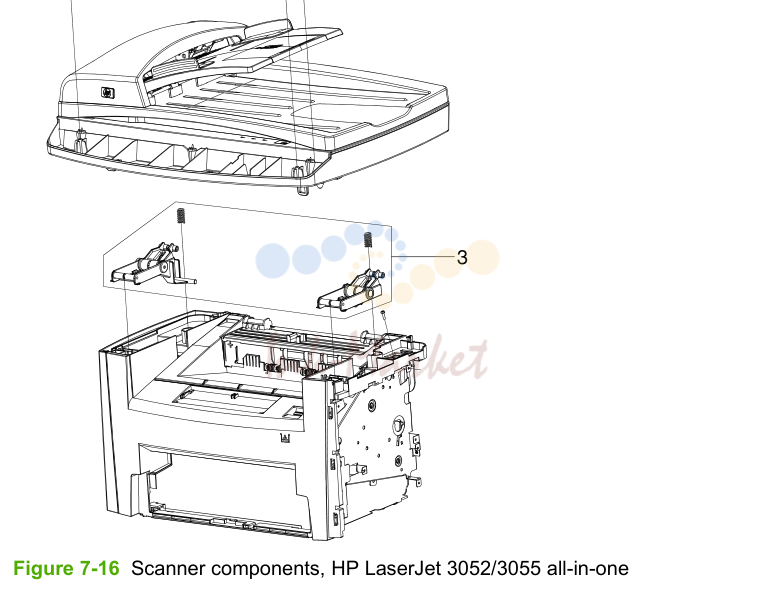

7. Scanner components, HP LaserJet 3052/3055 all-in-one
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Bezel, Arabic, HP LaserJet 3052 all-in-one Q6502-40026 | ||
| 1 | Bezel, blank painted, HP LaserJet 3052 all-in-one Q6502-40002 | ||
| 1 | Bezel, blank unpainted, HP LaserJet 3052 all-in-one Q6502-40001 | ||
| 1 | Bezel, Chinese simplified, HP LaserJet 3052 all-in-one Q6502-40029 | ||
| 1 | Bezel, Chinese traditional , HP LaserJet 3052 all-in-one Q6502-40027 | ||
| 1 | Bezel, Czech, HP LaserJet 3052 all-in-one Q6502-40019 | ||
| 1 | Bezel; Danish, HP LaserJet 3052 all-in-one Q6502-40017 | ||
| 1 | Bezel, Dutch, HP LaserJet 3052 all-in-one Q6502-40012 | ||
| 1 | Bezel, English, HP LaserJet 3052 all-in-one Q6502-40007 | ||
| 1 | Bezel, Finnish, HP LaserJet 3052 all-in-one Q6503-40016 | ||
| 1 | Bezel, French, HP LaserJet 3052 all-in-one Q6502-40011 | ||
| 1 | Bezel, German, HP LaserJet 3052 all-in-one Q6502-40010 | ||
| 1 | Bezel, German unpainted, HP LaserJet 3052 all-in-one Q6502-40032 | ||
| 1 | Bezel, Greek, HP LaserJet 3052 all-in-one Q2665-40024 | ||
| 1 | Bezel, Hebrew, HP LaserJet 3052 all-in-one Q6502-40025 | ||
| 1 | Bezel, Hungarian, HP LaserJet 3052 all-in-one Q6502-40020 | ||
| 1 | Bezel, Italian, HP LaserJet 3052 all-in-one Q2665-40013 | ||
| 1 | Bezel, Korean, HP LaserJet 3052 all-in-one Q6502-40028 | ||
| 1 | Bezel, Norwegian, HP LaserJet 3052 all-in-one Q6502-40015 | ||
| 1 | Bezel, Polish, HP LaserJet 3052 all-in-one Q6502-40021 | ||
| 1 | Bezel, Portuguese, HP LaserJet 3052 all-in-one Q6502-40009 | ||
| 1 | Bezel, Russian, HP LaserJet 3052 all-in-one Q6502-40018 | ||
| 1 | Bezel, Slovak, HP LaserJet 3052 all-in-one Q6502-40022 | ||
| 1 | Bezel, Spanish, HP LaserJet 3052 all-in-one Q6502-40008 | ||
| 1 | Bezel, Swedish, HP LaserJet 3052 all-in-one Q6502-40014 | ||
| 1 | Bezel, Thai, HP LaserJet 3052 all-in-one Q6502-40030 | ||
| 1 | Bezel, Turkish, HP LaserJet 3052 all-in-one Q6502-40023 | ||
| 1 | Bezel, Vietnamese, HP LaserJet 3052 all-in-one Q6502-40031 | ||
| 1 | Bezel, Arabic, HP LaserJet 3055 all-in-one Q6503-40022 | ||
| 1 | Bezel, blank painted, HP LaserJet 3055 all-in-one Q6503-40002 | ||
| 1 | Bezel, blank unpainted, HP LaserJet 3055 all-in-one Q6503-40001 | ||
| 1 | Bezel, Chinese simplified, HP LaserJet 3055 all-in-one Q6503-40025 | ||
| 1 | Bezel, Chinese traditional, HP LaserJet 3055 all-in-one Q6503-40023 | ||
| 1 | Bezel, Czech, HP LaserJet 3055 all-in-one Q6503-40015 | ||
| 1 | Bezel, Danish, HP LaserJet 3055 all-in-one Q6503-40013 | ||
| 1 | Bezel, Dutch, HP LaserJet 3055 all-in-one Q6503-40008 | ||
| 1 | Bezel. English, HP LaserJet 3055 all-in-one Q6505-40003 | ||
| 1 | Bezel, Finnish, HP LaserJet 3055 all-in-one Q6503-40012 | ||
| 1 | Bezel, French, HP LaserJet 3055 all-in-one Q6505-40007 | ||
| 1 | Bezel, German, HP LaserJet 3055 all-in-one Q6503-40006 | ||
| 1 | Bezel, German unpainted, HP LaserJet 3055 all-in-one Q6503-40028 | ||
| 1 | Bezel, Greek, HP LaserJet 3055 all-in-one Q6503-40020 | ||
| 1 | Bezel, Hebrew, HP LaserJet 3055 all-in-one Q6503-40021 | ||
| 1 | Bezel, Hungarian HP LaserJet 3055 all-in-one Q6505-40016 | ||
| 1 | Bezel, Italian, HP LaserJet 3055 all-in-one Q6503-40009 | ||
| 1 | Bezel, Korean, HP LaserJet 3055 all-in-one Q6503-40024 | ||
| 1 | Bezel, Norwegian, HP LaserJet 3055 all-in-one Q6503-40011 | ||
| 1 | Bezel, Polish, HP LaserJet 3055 all-in-one Q6503-40017 | ||
| 1 | Bezel, Portuguese, HP LaserJet 3055 all-in-one Q6503-40005 | ||
| 1 | Bezel, Russian, HP LaserJet 3055 all-in-one Q6503-40014 | ||
| 1 | Bezel, Slovak, HP LaserJet 3055 all-in-one Q6505-40018 | ||
| 1 | Bezel, Spanish, HP LaserJet 3055 all-in-one Q6503-40004 | ||
| 1 | Bezel, Swedish, HP LaserJet 3055 all-in-one Q6503-40010 | ||
| 1 | Bezel, Thai, HP LaserJet 3055 all-in-one Q6503-40026 | ||
| 1 | Bezel, Turkish, HP LaserJet 3055 all-in-one Q6503-40019 | ||
| 1 | Bezel, Vietnamese, HP LaserJet 3055 all-in-one Q6503-40027 | ||
| 2 | Control panel, HP LaserJet 3052 all-in-one Q6502-60101 | ||
| 2 | Control panel, HP LaserJet 3055 all-in-one Q6503-60101 | ||
| 3 | Scanner link assembly, kit, HP LaserJet 3052/3055 all-in-one Q6502-67903 | ||
| 312 | Chapter 7 Parts and diagrams ENWW |

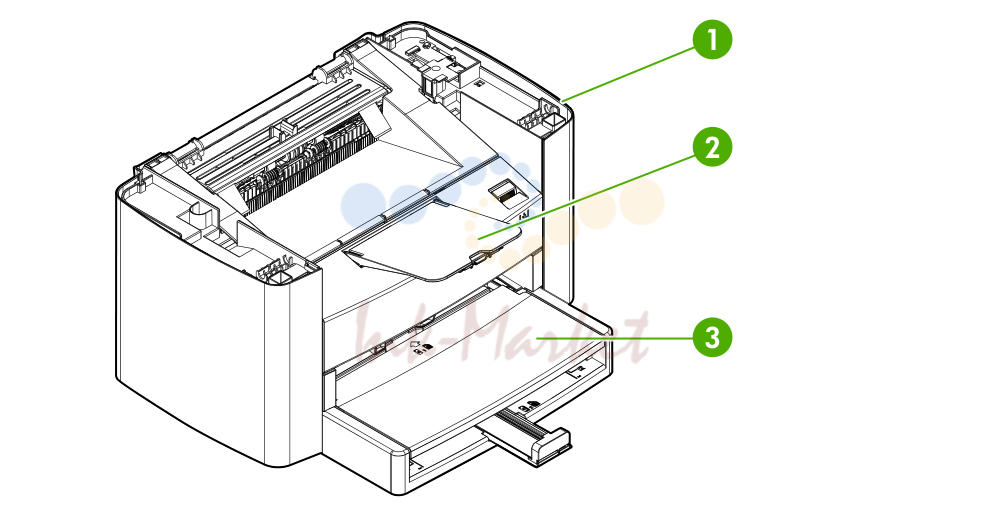

8. Printer (product base), HP LaserJet 3050/3052/3055 all-in
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Print engine HP LaserJet 3050 all-in-one, replacement 110 V Q6504-67001 | ||
| 1 | Print engine HP LaserJet 3050 all-in-one, replacement 220 V Q6504-67002 | ||
| 1 | Print engine HP LaserJet 3050 all-in-one, exchange 110 V Q6504-69001 | ||
| 1 | Print engine HP LaserJet 3050 all-in-one, exchange 220 V Q6504-69002 | ||
| 1 | Print engine HP LaserJet 3052 all-in-one, replacement 110 V Q6502-67001 | ||
| 1 | Print engine HP LaserJet 3052 all-in-one, replacement 220 V Q6502-67002 | ||
| 1 | Print engine HP LaserJet 3055 all-in-one, replacement 110 V Q6503-67001 | ||
| 1 | Print engine HP LaserJet 3055 all-in-one, replacement 220 V Q6503-67002 | ||
| 2 | RM1-3059-000CN запросить цену → | Delivery tray assembly | |
| 3 | RM1-3060-000CN запросить цену → | Pickup tray assembly |

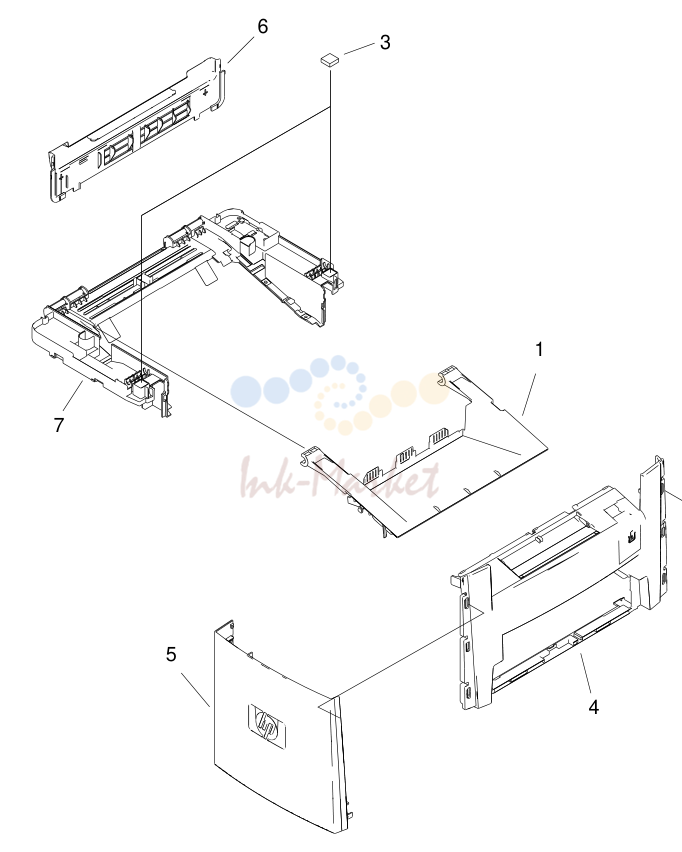

9. External covers, printer (product base)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC1-8372-000CN запросить цену → | Door, print cartridge | |
| 2 | RC1-8374-000CN запросить цену → | Cover, right | |
| 3 | RC1-2476-000CN запросить цену → | Scanner cushion | |
| 4 | RL1-1160-000CN запросить цену → | Cover, front | |
| 5 | RC1-8373-000CN запросить цену → | Cover, left | |
| 6 | RC1-2474-000CN запросить цену → | Cover, rear | |
| 7 | RL1-1161-000CN запросить цену → | Cover, top (scanner support-frame), printer |

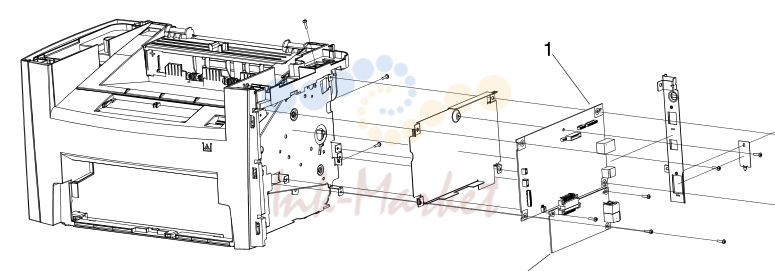

10. Formatter and LIU
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Formatter, HP LaserJet 3050 all-in-one Q7844-60002 | ||
| 1 | Formatter, HP LaserJet 3052 all-in-one Q7528-60001 | ||
| 1 | Formatter, HP LaserJet 3055 all-in-one Q7529-60002 | ||
| 2 | LIU, HP LaserJet 3050 all-in-one, US/WW Q2663-60001 | ||
| 2 | LIU, HP LaserJet 3050 all-in-one, EMEA Q2687-60002 | ||
| 2 | LIU, HP LaserJet 3055 all-in-one, US/WW Q2663-60001 | ||
| 2 | LIU, HP LaserJet 3055 all-in-one, EMEA Q2687-60002 |

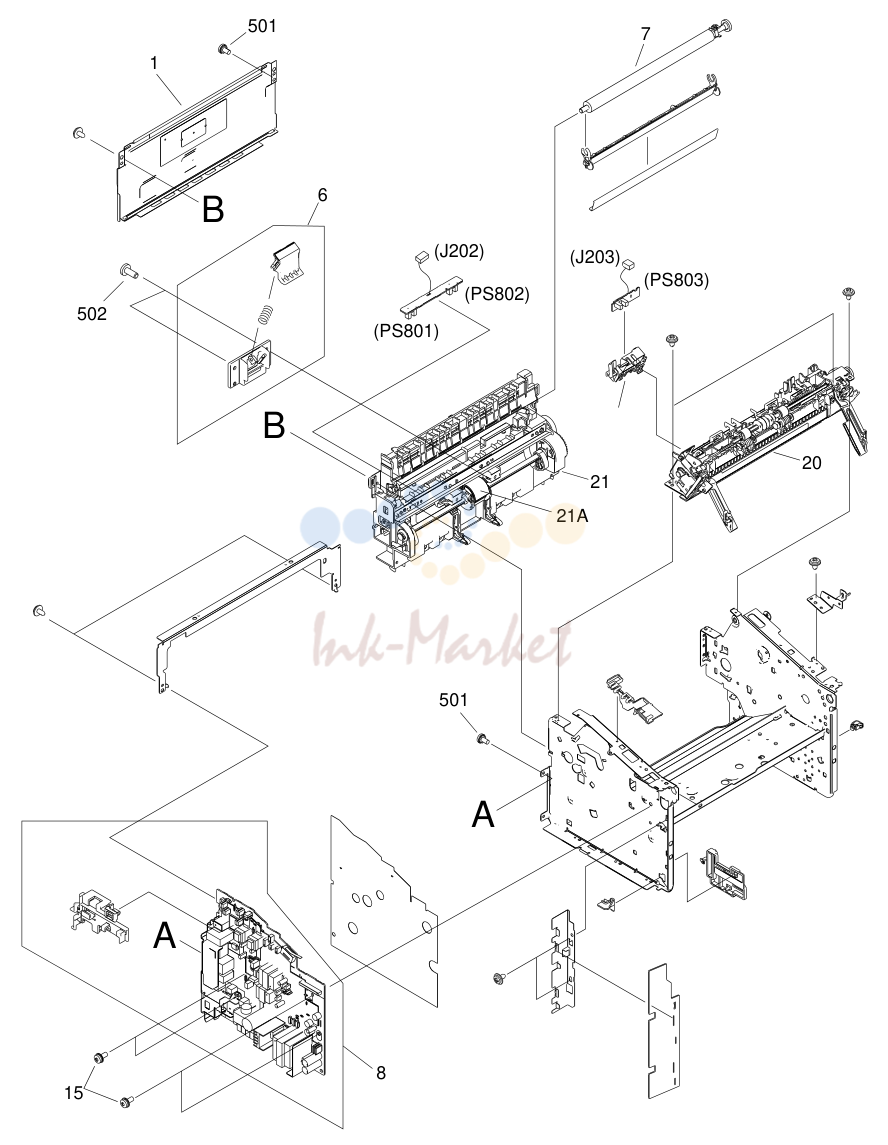

11. Internal components, printer (product base)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC1-8368-000CN запросить цену → | Panel, rear | |
| 6 | RM1-2048-000CN запросить цену → | Separation-pad assembly, printer | |
| 7 | RM1-2062-000CN запросить цену → | Transfer-roller assembly | |
| 8 | RM1-3402-000CN запросить цену → | Power-supply assembly, 110-127 V | |
| 8 | RM1-3403-000CN запросить цену → | Power-supply assembly, 220-240 V | |
| 15 | XA9-1420-000CN запросить цену → | Screw, rs, M3X | |
| 20 | RM1-3044-000CN запросить цену → | Fuser, 110-127V | |
| 20 | RM1-3045-000CN запросить цену → | Fuser, 220-240V | |
| 21 | RM1-3043-000CN запросить цену → | Pickup assembly | |
| 501 | XB2-7300-605CN запросить цену → | Screw, w/washer, M3X | |
| 502 | XB4-5401-009CN запросить цену → | Screw, tap, M4X |

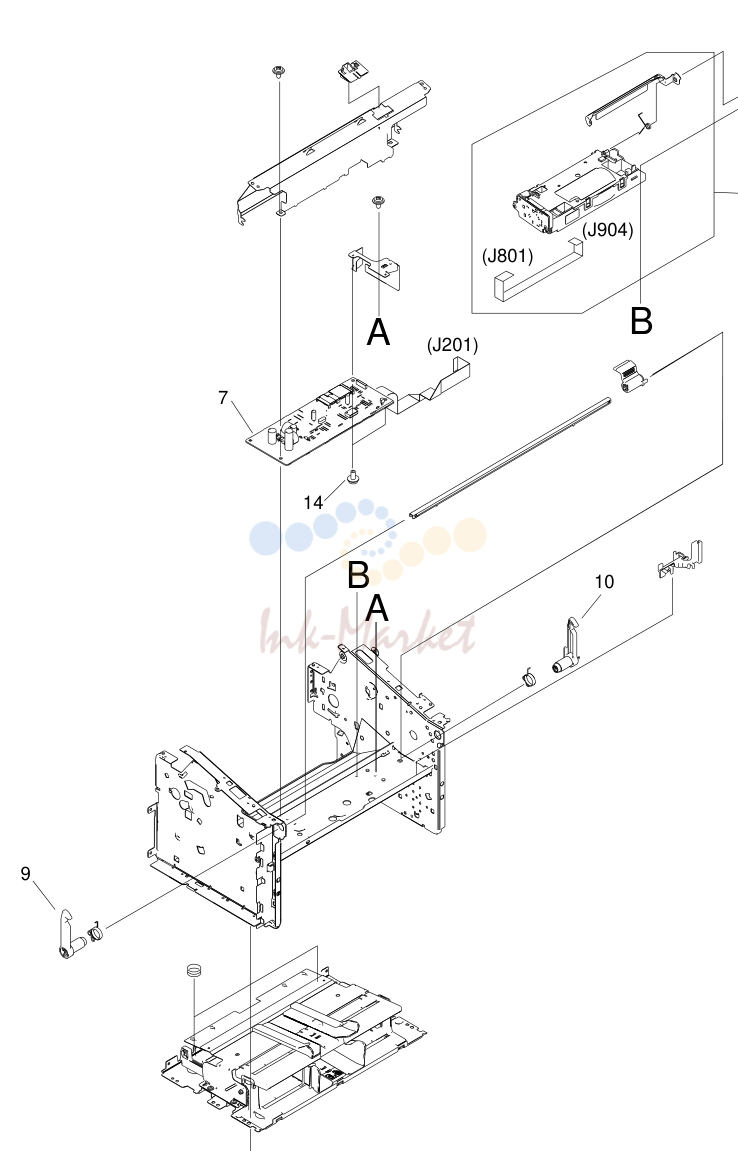

12. Figure 7-21 Internal components, printer (product base) (2 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | RM1-2033-030CN запросить цену → | Laser/scanner assembly | |
| 7 | RM1-3404-000CN запросить цену → | Engine-controller-PCB assembly | |
| 8 | RU5-2492-000CN запросить цену → | Spring, compression | |
| 9 | RC1-2498-000CN запросить цену → | Latch, left | |
| 10 | RC1-2499-000CN запросить цену → | Latch, right | |
| 14 | XA9-1420-000CN запросить цену → | Screw, rs, M3X | |
| 15 | XA9-1501-000CN запросить цену → | Screw, rs, M2X |

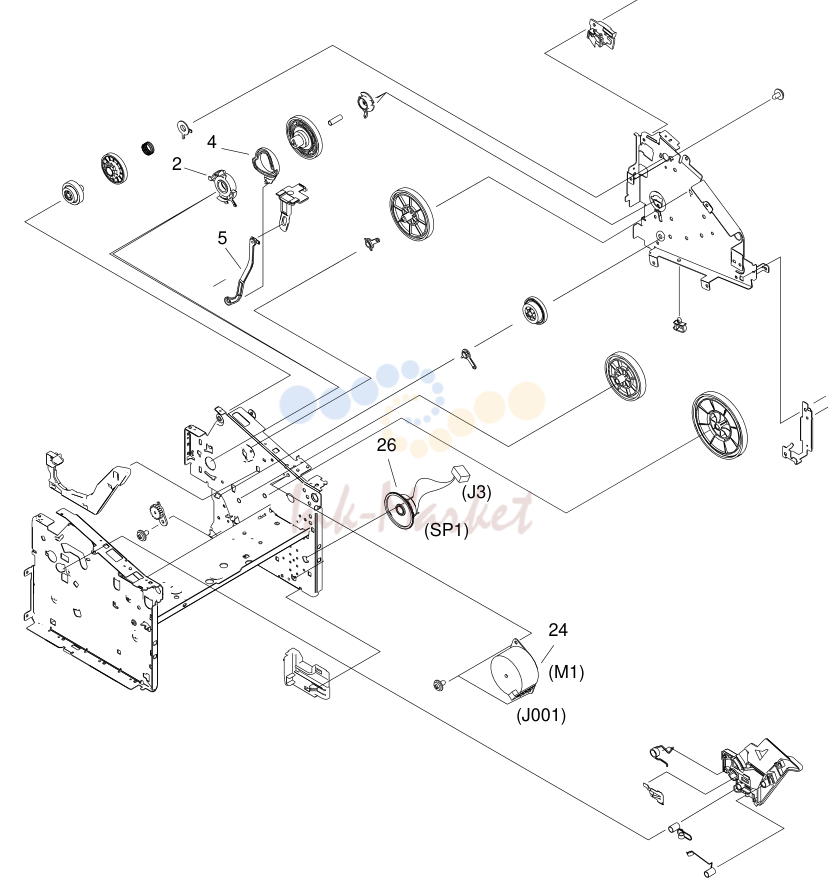

13. Figure 7-22 Internal components, printer (product base) (3 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RC1-1953-000CN запросить цену → | Bushing | |
| 5 | RC1-2485-000CN запросить цену → | Link, coupling lower | |
| 6 | RC1-2494-000CN запросить цену → | Link, coupling top | |
| 22 | XA9-1420-000CN запросить цену → | Screw, w/washer, M3x | |
| 24 | RK2-0777-000CN запросить цену → | Motor, stepping, dc | |
| 26 | RM1-3410-000CN запросить цену → | Speaker assembly |
