1. User-replaceable parts

№АртикулАльт. артикулОписание
128MB DDR memory Q7721-67951
256MB DDR memory Q7722-67951
512MB memory Q7723-67951
1RM1-1717-000CN запросить цену →Disengaging drive assembly
2RM1-1750-000CN запросить цену →Lifter drive assembly
3RM1-1666-000CN запросить цену →Pickup motor assembly
570Chapter 8 Parts and diagrams ENWW
4RM1-1737-030CN запросить цену →Delivery assembly 220 V
4RM1-1730-000CN запросить цену →Delivery assembly 110 V
5RM1-3131-060CN запросить цену →Fuser assembly 110 V
5RM1-3146-060CN запросить цену →Fuser assembly 220 V
6RM1-3161-080CN запросить цену →ETB assembly
7RM1-1693-000CN запросить цену →Paper tray (Tray 2)

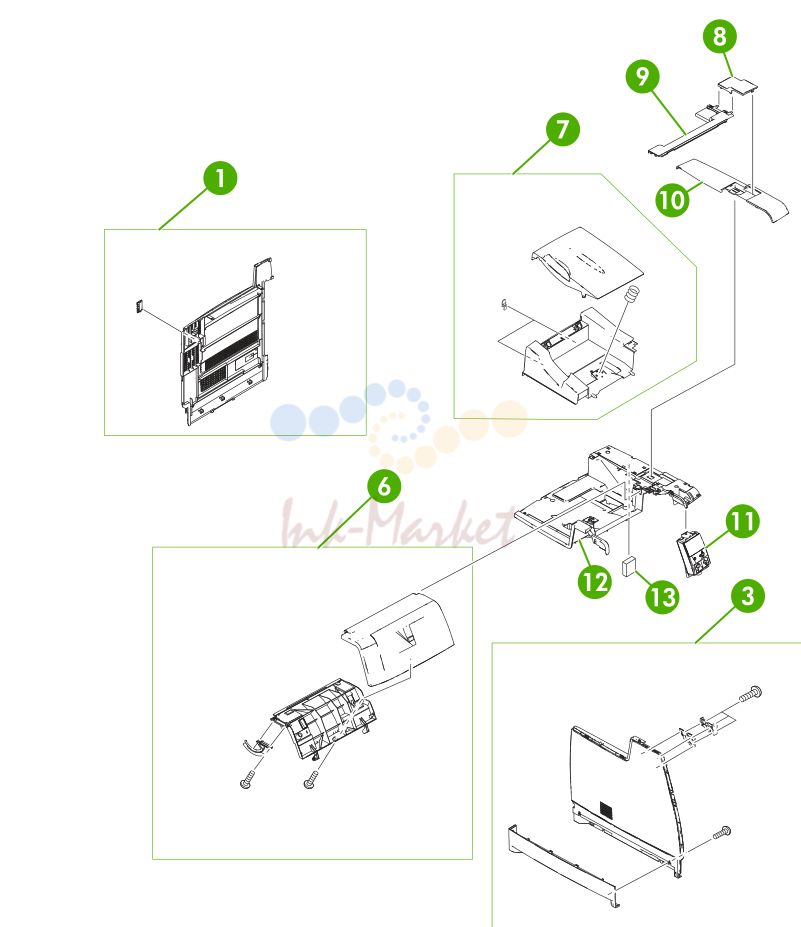

2. External covers and panels

2. External covers and panels

№АртикулАльт. артикулОписание
1RM1-1747-000CN запросить цену →Rear cover assembly
3RM1-1739-000CN запросить цену →Left cover assembly
6RM1-1745-000CN запросить цену →Front top cover assembly
7RM1-1746-000CN запросить цену →Face-down tray assembly
8RC1-4856-000CN запросить цену →Duplex cover
9RC1-4863-000CN запросить цену →Duplex cover
10RC1-4855-020CN запросить цену →Right top cover
11RM1-1617-000CN запросить цену →Control panel assembly
12RC1-4854-030CN запросить цену →Top cover
13RC1-4433-000CN запросить цену →Air filter

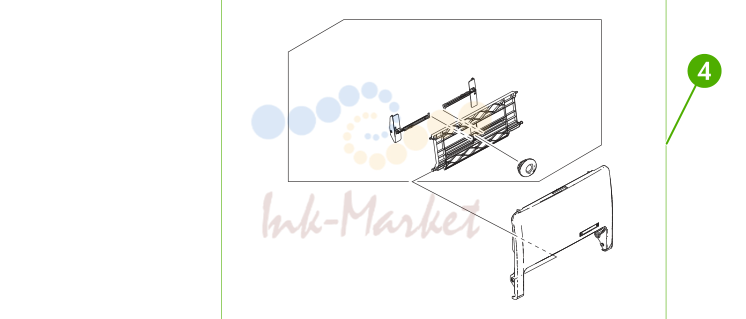

3. Figure 8-3 External covers and panels (2 of 2)

3. Figure 8-3 External covers and panels (2 of 2)

№АртикулАльт. артикулОписание
2RM1-1738-020CN запросить цену →Right cover assembly
4RM1-1740-020CN запросить цену →Multipurpose tray (Tray 1) assembly
5RM1-1742-000CN запросить цену →Front lower cover assembly

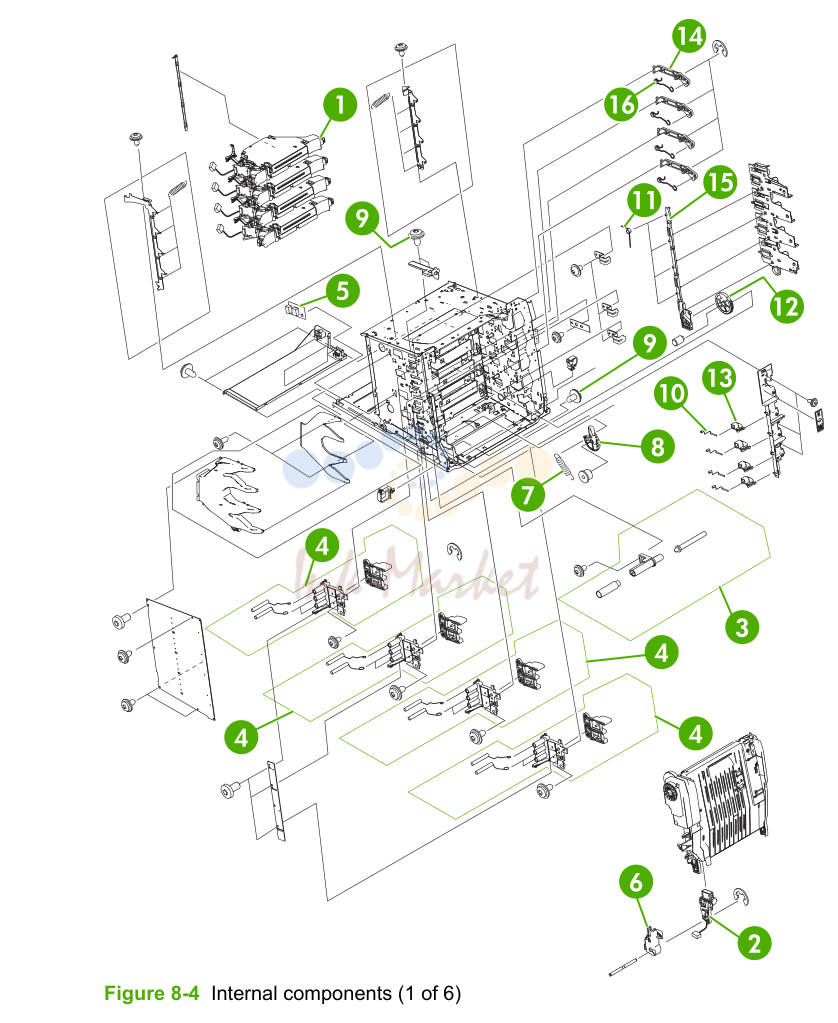

4. Internal components

4. Internal components

№АртикулАльт. артикулОписание
1RM1-1591-030CN запросить цену →Laser/scanner assembly
2RM1-1675-000CN запросить цену →Connector guide assembly
3RM1-1676-000CN запросить цену →Attraction contact assembly
4RM1-1677-000CN запросить цену →H.V. terminal mount assembly
5WP2-5187-000CN запросить цену →Environment/humidity sensor unit
6RC1-4386-000CN запросить цену →Left ETB cap
7RC1-4423-000CN запросить цену →Tension spring
8RC1-4397-000CN запросить цену →Pressure plate
9XA9-1418-000CN запросить цену →Screw M3x
10RC1-4396-000CN запросить цену →Compression spring
11RC1-4393-000CN запросить цену →Tension spring
12RC1-4392-000CN запросить цену →Gear, 70T
13RC1-4394-000CN запросить цену →High-voltage terminal block
14RC1-4387-000CN запросить цену →Cartridge pressure, left lever
15RC1-4385-000CN запросить цену →Cartridge interlock, left plate
16RC1-4395-000CN запросить цену →Tension spring

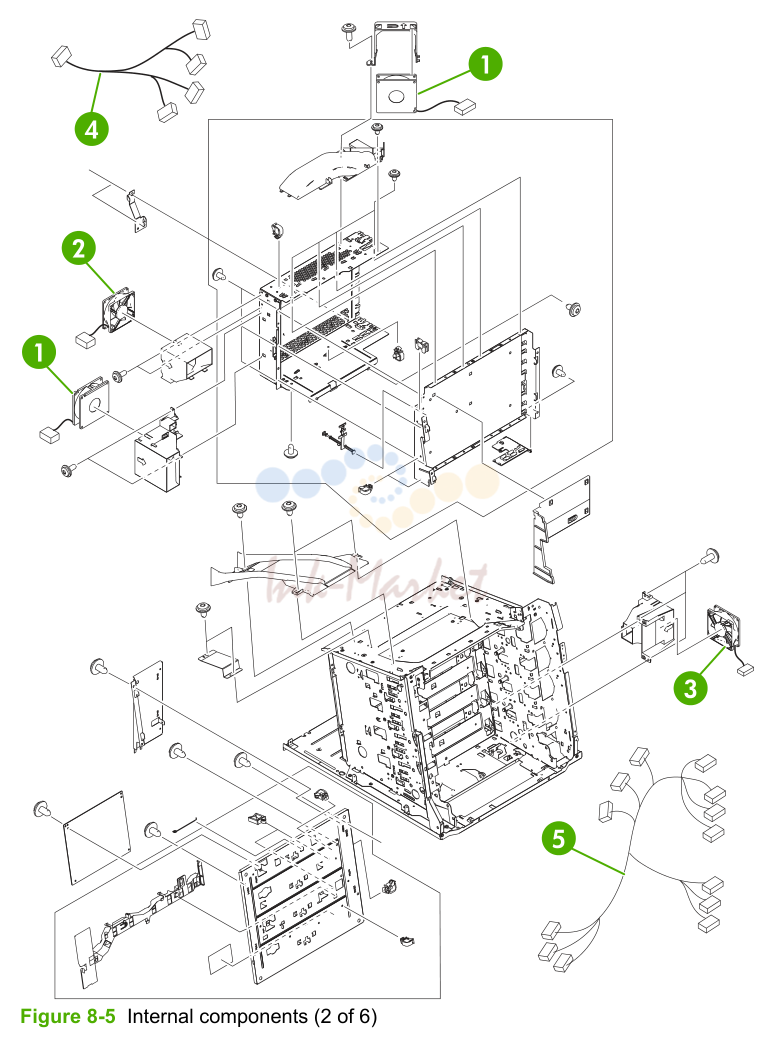

5. Figure 8-5 Internal components (2 of 6)

5. Figure 8-5 Internal components (2 of 6)

№АртикулАльт. артикулОписание
1RK2-0623-000CN запросить цену →Upper exhaust fan/cartridge fan
2RM1-1757-000CN запросить цену →Delivery fan
3RK2-0622-000CN запросить цену →Power supply fan
4RM1-1646-000CN запросить цену →Fan cable assembly
5RM1-1629-000CN запросить цену →Misregistration sensor cable assembly

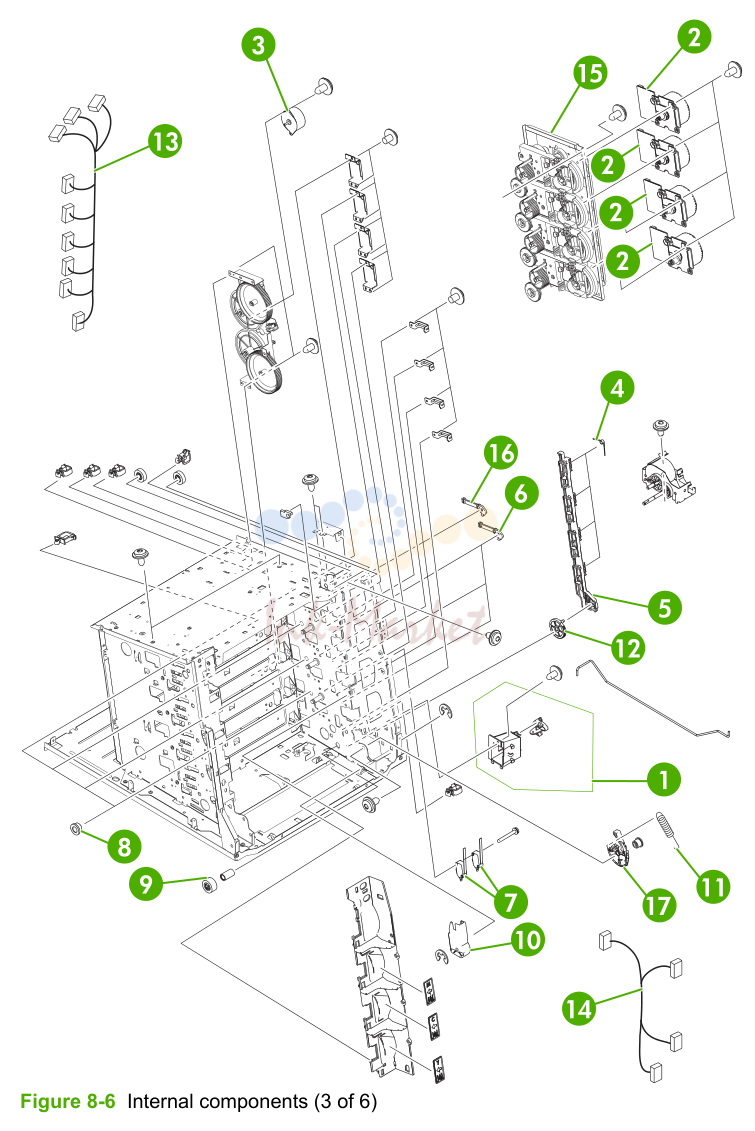

6. Figure 8-6 Internal components (3 of 6)

6. Figure 8-6 Internal components (3 of 6)

№АртикулАльт. артикулОписание
1RM1-1671-000CN запросить цену →Power switch assembly
2RM1-1659-000CN запросить цену →Drum motor assembly
3RK2-0618-000CN запросить цену →DC stepping motor
4RC1-4357-000CN запросить цену →Tension spring
5RC1-4354-000CN запросить цену →Cartridge interlock, right plate
6RC1-4353-000CN запросить цену →Cartridge pressure, right lever
7WC4-5242-000CN запросить цену →Interlock switch
8RC1-4325-000CN запросить цену →Bushing
9RC1-4324-000CN запросить цену →Gear, 18T
10RC1-4352-000CN запросить цену →Right ETB cap
11RC1-4423-000CN запросить цену →Tension spring
12RC1-4356-000CN запросить цену →Gear, 70T
13RM1-1628-000CN запросить цену →Drum motor cable assembly
14RM1-1643-000CN запросить цену →Door switch cable assembly
15RM1-1716-000CN запросить цену →Main drive assembly
16RL1-0639-000CN запросить цену →Cartridge pressure, top right lever
17RC1-4360-000CN запросить цену →Pressure plate, right

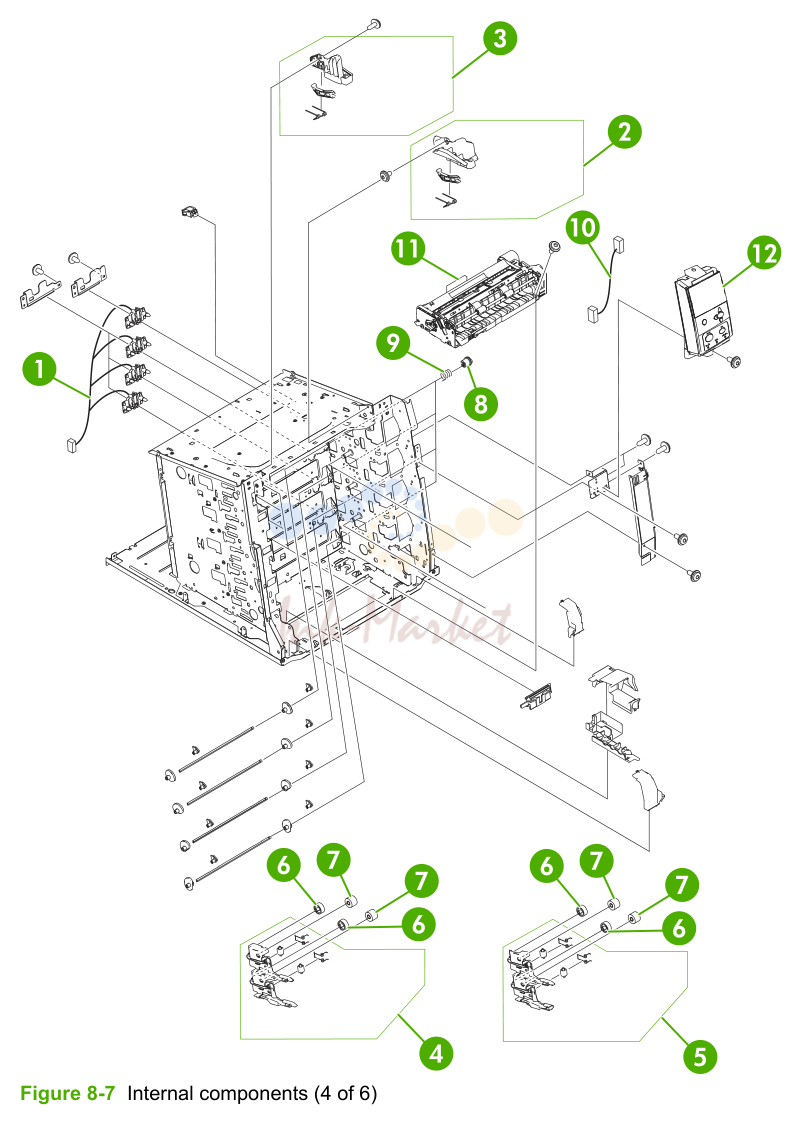

7. Figure 8-7 Internal components (4 of 6)

7. Figure 8-7 Internal components (4 of 6)

№АртикулАльт. артикулОписание
1RM1-1653-000CN запросить цену →Memory contact cable
2RM1-1662-000CN запросить цену →Right ETB lever assembly
3RM1-1663-000CN запросить цену →Left ETB lever assembly
4RM1-1668-000CN запросить цену →Cartridge guide assembly, right upper
5RM1-1669-000CN запросить цену →Cartridge guide assembly, right lower
6RC1-4309-000CN запросить цену →Gear, 30T
7RC1-4310-000CN запросить цену →Gear, 29T
8RC1-4382-000CN запросить цену →Development estrangement coupling
9RC1-4383-000CN запросить цену →Compression spring
10RM1-1640-000CN запросить цену →Control panel cable
11RM1-1756-000CN запросить цену →Paper feed assembly
12RM1-1617-000CN запросить цену →Control panel assembly

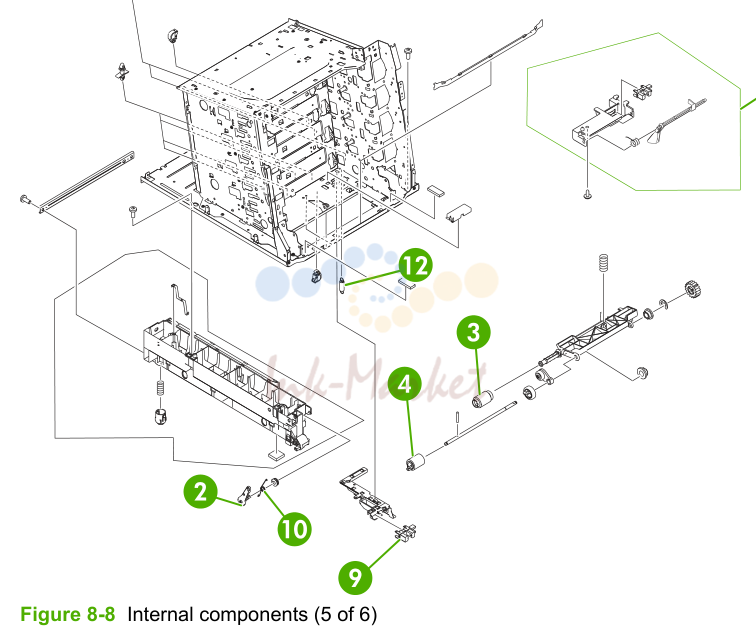

8. Figure 8-8 Internal components (5 of 6)

8. Figure 8-8 Internal components (5 of 6)

№АртикулАльт. артикулОписание
1RC1-4439-000CN запросить цену →M.P. link, right arm
2RC1-4441-000CN запросить цену →M.P. link, left arm
3RM1-0036-020CN запросить цену →Paper pickup roller assembly
4RM1-0037-020CN запросить цену →Paper feed roller assembly
5RM1-1633-000CN запросить цену →Pickup cable assembly
6RM1-1641-000CN запросить цену →Paper sensor cable assembly
7RM1-1692-000CN запросить цену →Paper detection assembly
8VS1-7258-007CN запросить цену →Drawer connector
9WG8-5696-000CN запросить цену →Photo interrupter
10RC1-4440-000CN запросить цену →Torsion spring
11RC1-0503-000CN запросить цену →Size detect lever
12RC1-0198-000CN запросить цену →Lifter drive assembly tension spring

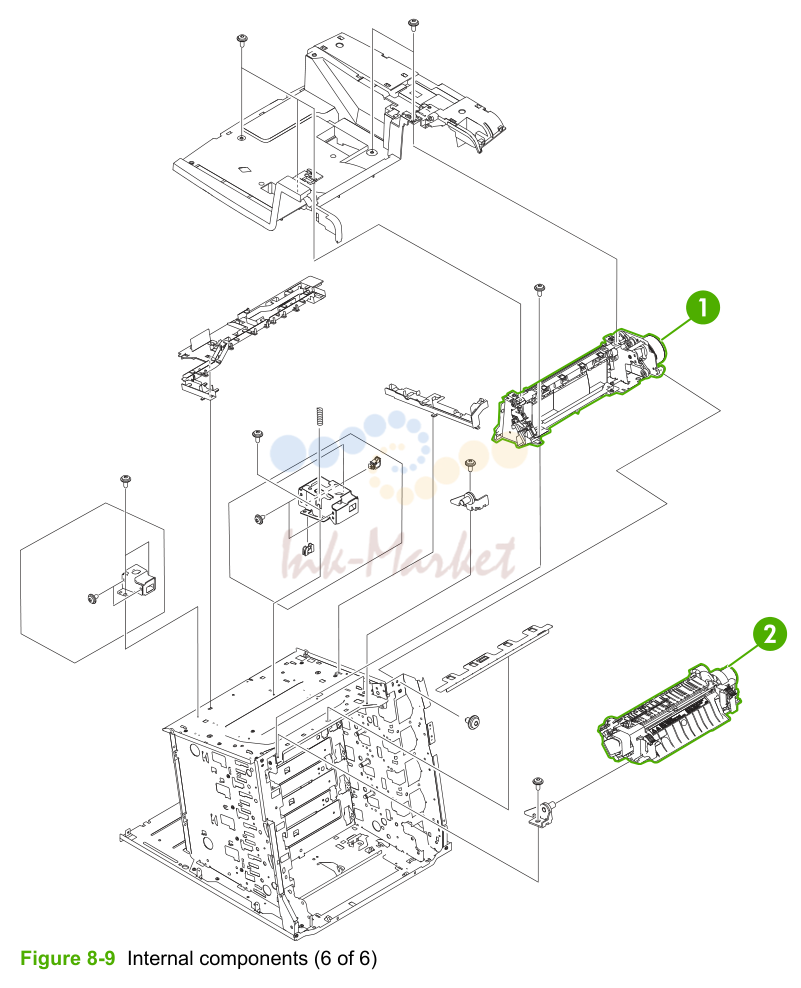

9. Figure 8-9 Internal components (6 of 6)

9. Figure 8-9 Internal components (6 of 6)

№АртикулАльт. артикулОписание
1RM1-1730-030CN запросить цену →Delivery assembly 110 V
1RM1-1737-030CN запросить цену →Delivery assembly 220 V
2RM1-3131-060CN запросить цену →Fuser 110 V
2RM1-3146-060CN запросить цену →Fuser 220 V

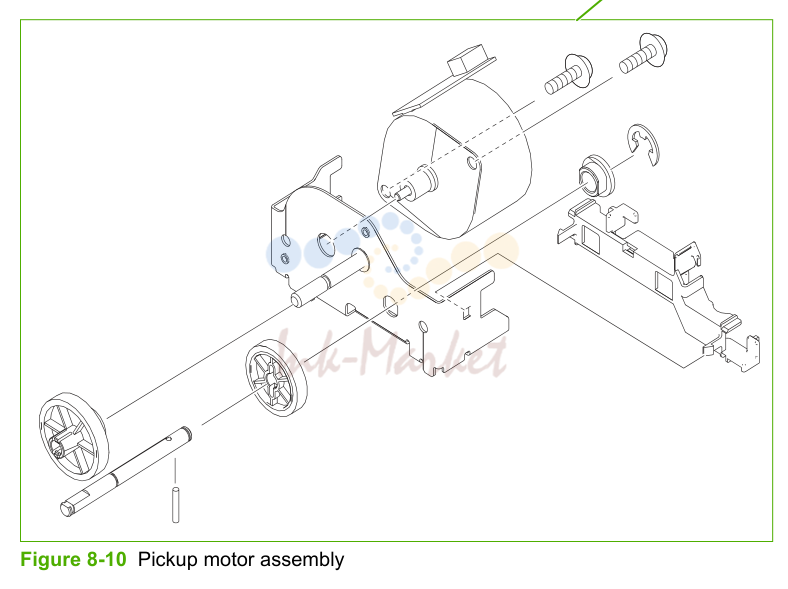

10. Figure 8-10 Pickup motor assembly

10. Figure 8-10 Pickup motor assembly

№АртикулАльт. артикулОписание
1RM1-1693-020CN запросить цену →Paper tray (Tray 2)
2RC1-3293-000CN запросить цену →Torque limiter
3RF5-3749-000CN запросить цену →Paper pickup plate assembly
4RF5-3750-020CN запросить цену →Multipurpose separation pad assembly
5RL1-0019-000CN запросить цену →Pickup roller, Tray
6RM1-0037-020CN запросить цену →Paper feed roller assembly

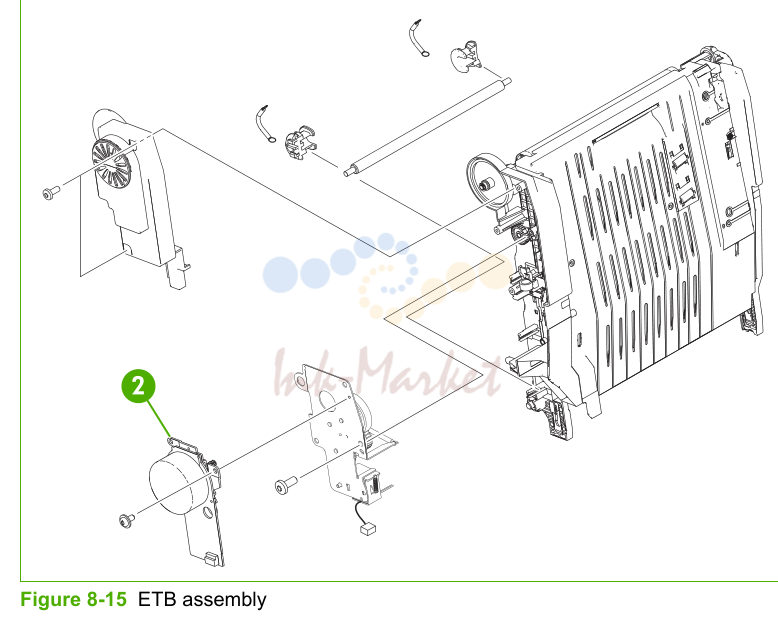

11. Figure 8-15 ETB assembly

11. Figure 8-15 ETB assembly

№АртикулАльт. артикулОписание
1RM1-1730-030CN запросить цену →Delivery assembly 110 V
1RM1-1737-030CN запросить цену →Delivery assembly 220 V
2RL1-0612-000CN запросить цену →Bin full sensor flag

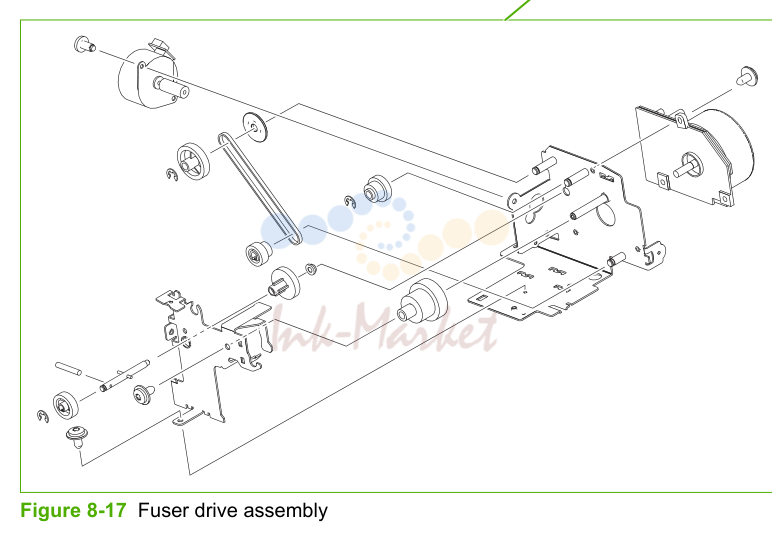

12. Figure 8-17 Fuser drive assembly

12. Figure 8-17 Fuser drive assembly

№АртикулАльт. артикулОписание
1RM1-1607-060CN запросить цену →DC controller PCB
2RM1-1618-000CN запросить цену →Memory PCB
3RM1-1609-000CN запросить цену →Toner sensor PCB
4RM1-1608-000CN запросить цену →High-voltage power PCB
5RM1-1642-000CN запросить цену →Formatter power cable assembly
6RK2-1171-000CN запросить цену →Formatter to DC Controller flat ribbon cable
7RK2-0627-000CN запросить цену →Low-voltage PCB 110 V
7RK2-0628-000CN запросить цену →Low-voltage PCB 220 V
8Compact flash, 4700 models Q7725-67926
8Compact flash, CP4005 models Q7725-67942
9Formatter base, 4700 models (new) Q7491-67904
9Formatter base, 4700 models (exchange) Q7491-69002
9Formatter 4700n, 4700dn, 4700dtn (new) Q7492-67902
9Formatter 4700n, 4700dn, 4700dtn (exchange) Q7492-69002
9Formatter 4700ph+ (new) Q7495-67903
9Formatter 4700ph+ (exchange) Q7495-69002
9CB503-67901 запросить цену →Formatter CP4005n, CP4005dn (new)
9CB503-69001 запросить цену →Formatter CP4005n, CP4005dn (exchange)

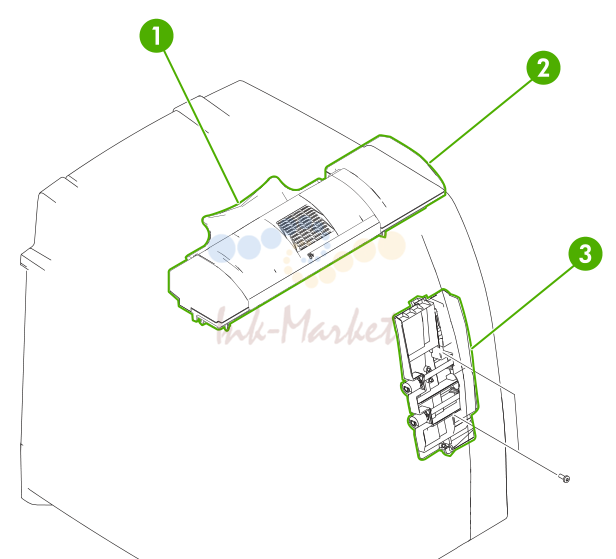

13. Figure 8-21 Duplexer

13. Figure 8-21 Duplexer

№АртикулАльт. артикулОписание
1RC1-5043-020CN запросить цену →Duplexing tray
2RM1-1784-090CN запросить цену →Top duplexing assembly
3RM1-1785-000CN запросить цену →Duplexing feed assembly on ETB

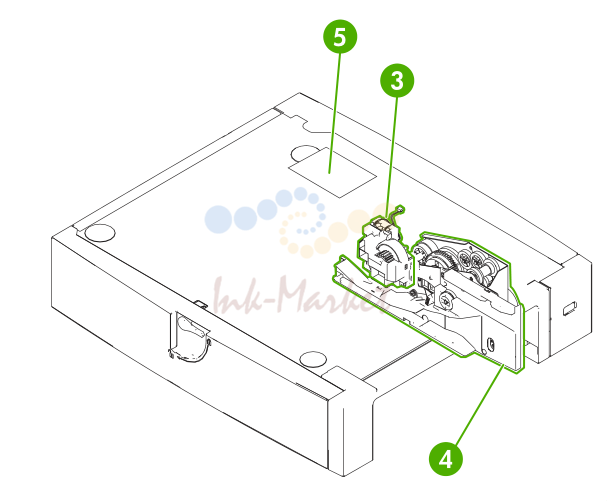

14. Figure 8-22 500-sheet paper feeder assembly

14. Figure 8-22 500-sheet paper feeder assembly

№АртикулАльт. артикулОписание
1Paper feeder tray/assembly Q7499-67901
2RM1-1764-020CN запросить цену →Paper tray
3RM1-1750-000CN запросить цену →Lifter drive assembly
4RM1-1760-020CN запросить цену →Paper pickup drive assembly
5RM1-2365-020CN запросить цену →Paper feeder driver PCB

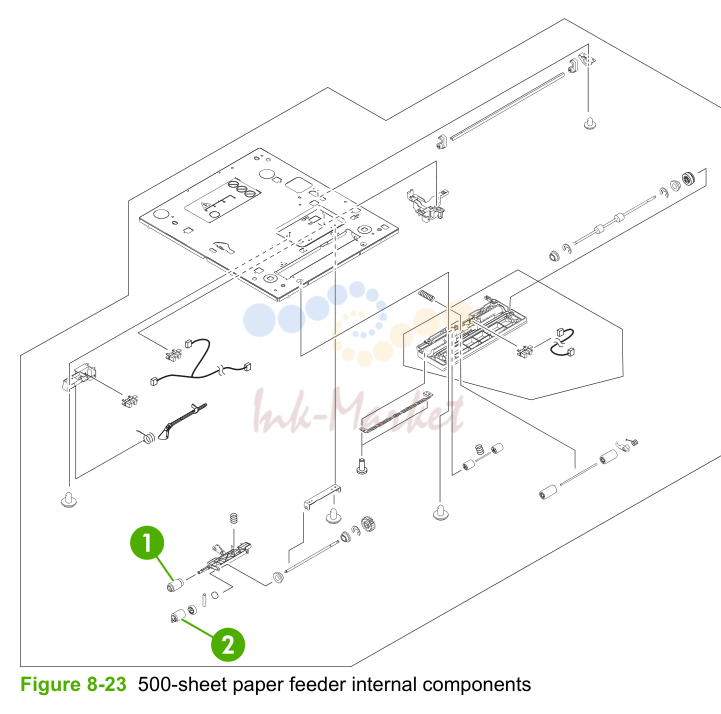

15. Figure 8-23 500-sheet paper feeder internal components

15. Figure 8-23 500-sheet paper feeder internal components

№АртикулАльт. артикулОписание
1RM1-1764-020CN запросить цену →Paper tray
2RM1-0037-020CN запросить цену →Paper feed roller assembly
3RC1-3293-000CN запросить цену →Torque limiter

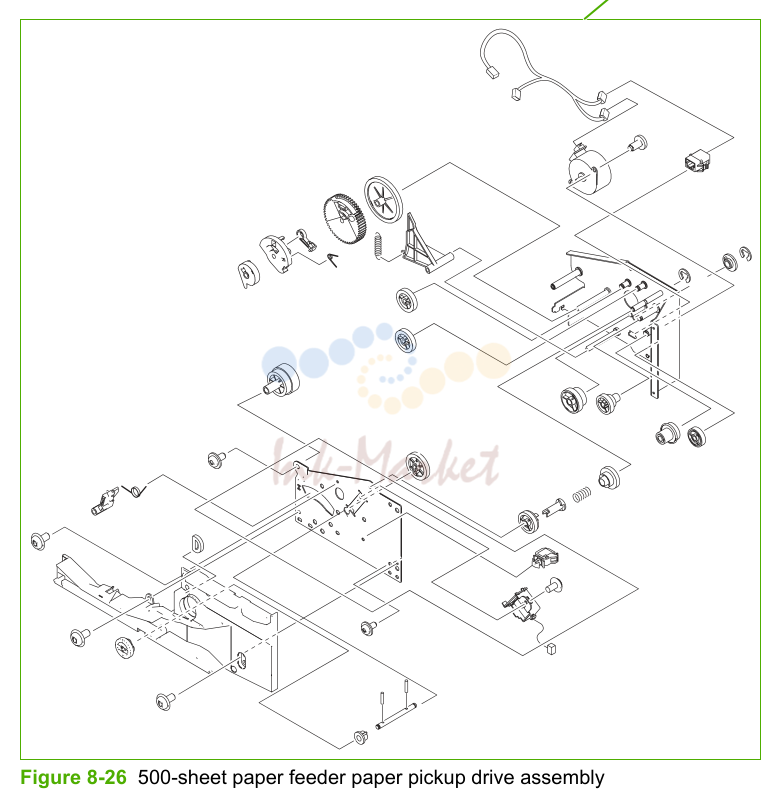

16. Figure 8-26 500-sheet paper feeder paper pickup drive assembly

16. Figure 8-26 500-sheet paper feeder paper pickup drive assembly

№АртикулАльт. артикулОписание
1Stapler/stacker Q7003-67908
2Top cover PF4138K066NI
3Output tray PF4138P231NI
4Stapler cartridge cover, left PF4138P309NI
5Staple cartridge C8085-60541

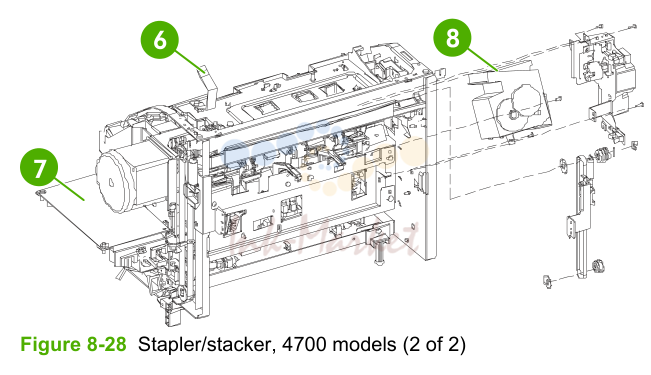

17. Figure 8-28 Stapler/stacker, 4700 models (2 of 2)

17. Figure 8-28 Stapler/stacker, 4700 models (2 of 2)

№АртикулАльт. артикулОписание
6Roller lift strap PF4138P563NI
7PCB board PF4138K203NI
8Stapler unit assembly, 24V 2.5 Amp PF4138K064NI
