Содержание
- 1. Scanner and document feeder main assemblies
- 2. Covers
- 3. Internal assemblies
- 4. Internal components (3 of 5)
- 5. Internal assemblies (4 of 5)
- 6. Internal assemblies (5 of 5)
- 7. Internal assemblies (simplex models)
- 8. Internal assemblies (duplex models)
- 9. PCAs

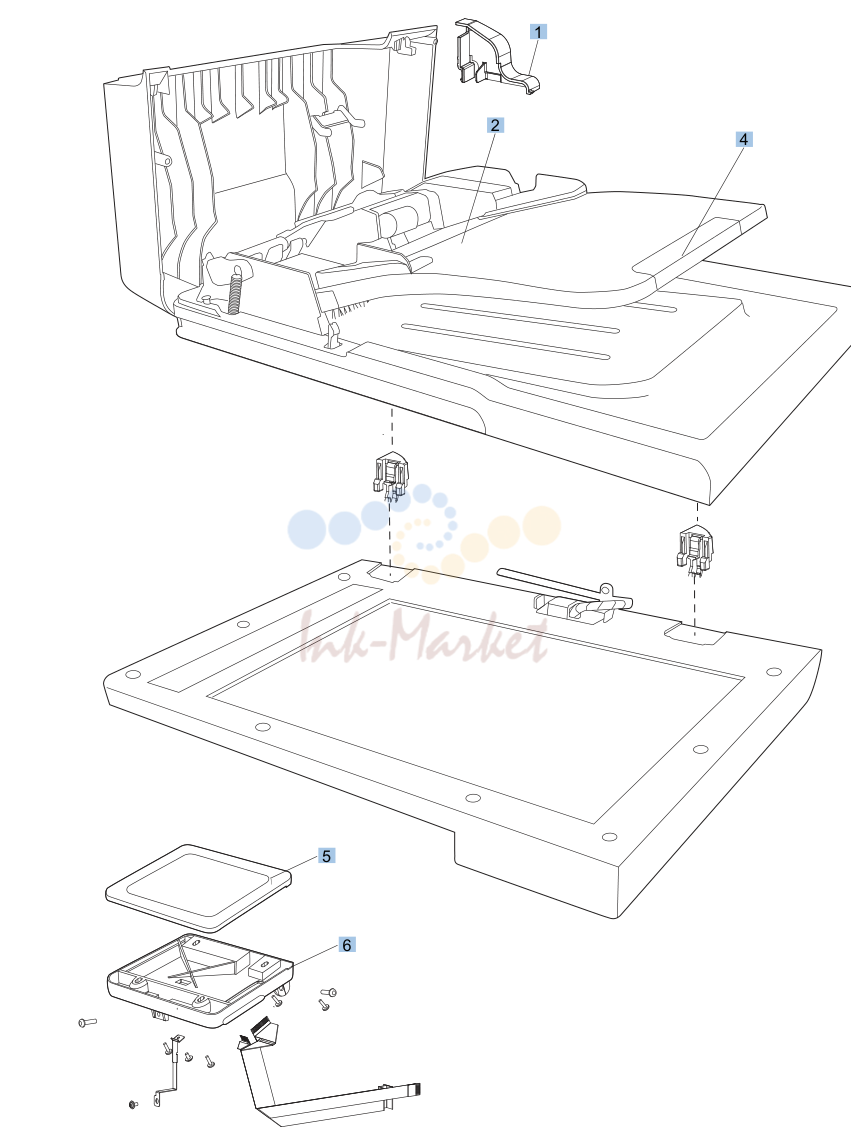

1. Scanner and document feeder main assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CE903-60101 запросить цену → | Scanner assembly (simplex) | |
| 1 | CE863-60119 запросить цену → | Scanner assembly (duplex) | |
| 2 | CE863-60106 запросить цену → | Document feeder assembly (simplex) | |
| 2 | CE863-60101 ✓ в наличии | Document feeder assembly (duplex) | |
| 3 | 5851-2559 запросить цену → | Document feeder pickup assembly | |
| 4 | CE863-60113 запросить цену → | Document feeder input tray | |
| 5 | CE863-60015 запросить цену → | Control-panel assembly | |
| 6 | CE863-40018 запросить цену → | Control-panel mount |

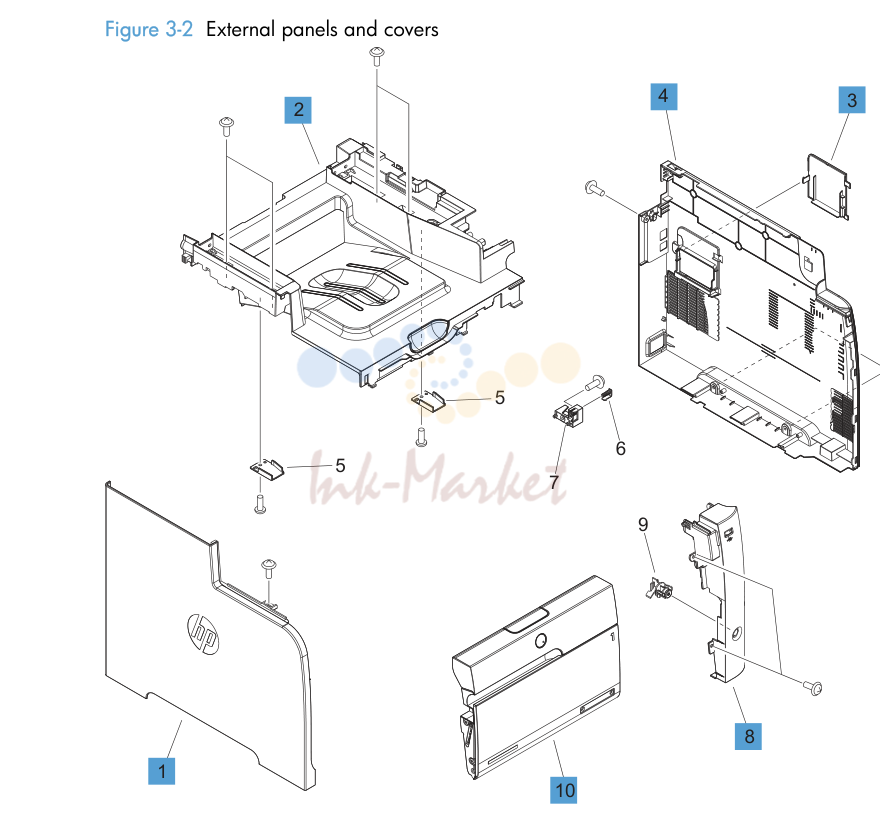

2. Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RL1-3063-000 запросить цену → | Cover, left | |
| 2 | RM1-8060-000 запросить цену → | Cover, upper assembly | |
| 3 | RC3-1751-000 запросить цену → | Cover, DIMM | |
| 4 | RC3-1732-000 запросить цену → | Cover, right | |
| 8 | RC3-1733-000 запросить цену → | Cover, right front | |
| 10 | RM1-8064-000 запросить цену → | Door, front assembly | |
| 1 | For simplex products, the rear cover and the rear door are shown in Figure 3-8 Internal assemblies (simplex models) | ||
| 2 | For duplex products, the upper-rear cover, lower-rear cover, and the rear door are shown in Figure 3-9 Internal assemblies |

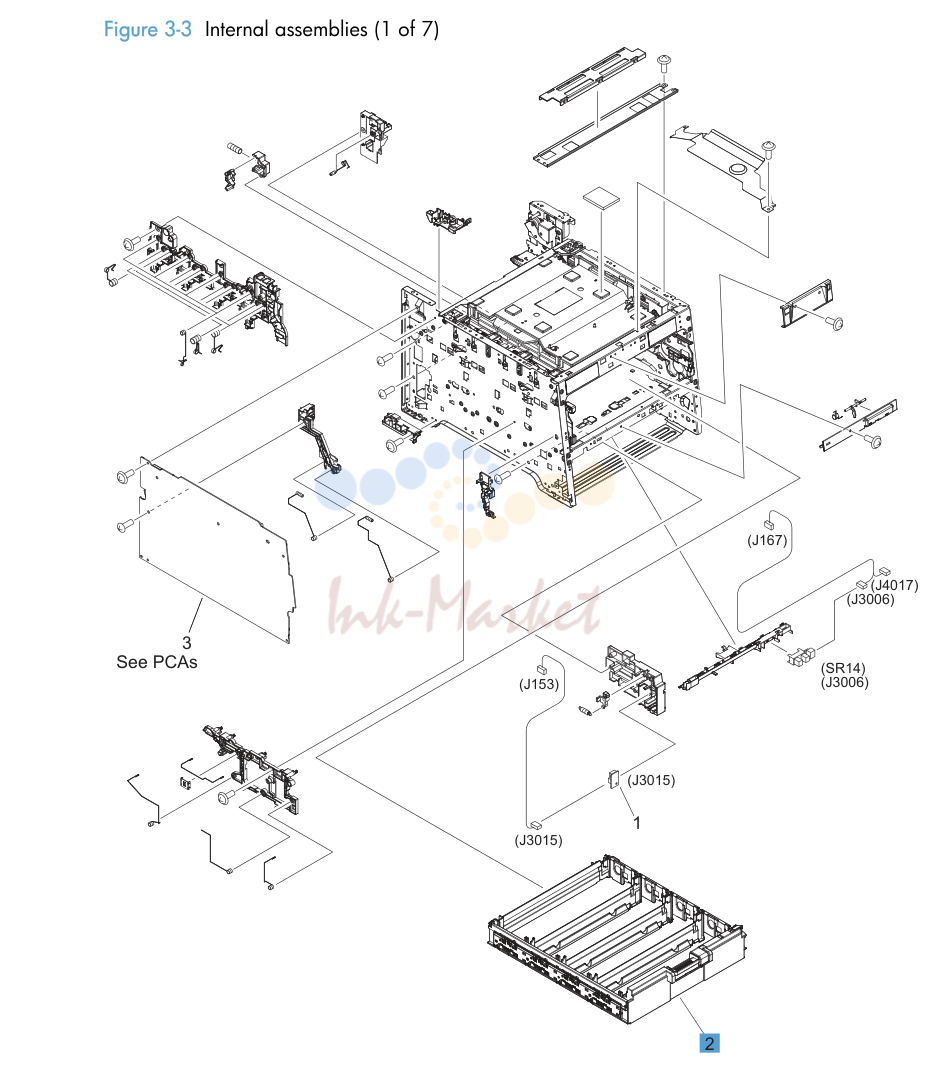

3. Internal assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5420-000 запросить цену → | Solenoid, Tray 1 (SL1; MP tray) | |
| 2 | RM1-8029-000 запросить цену → | Color misregistration sensor assembly | |
| 3 | RM1-4852-000 запросить цену → | Intermediate transfer belt (ITB) | |
| 4 | RL1-1802-000 запросить цену → | Roller, paper-pickup Tray |

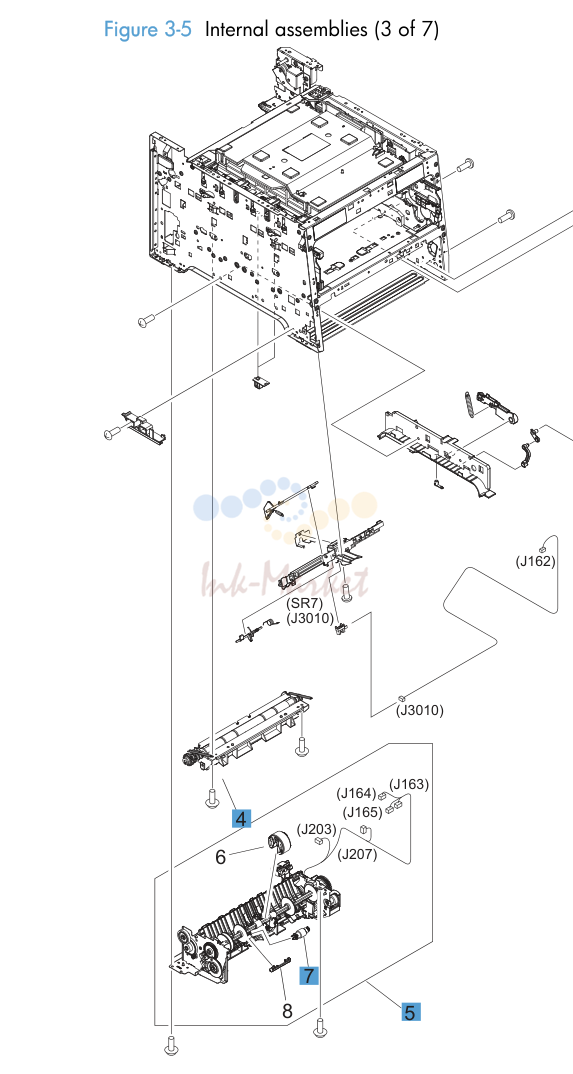

4. Internal components (3 of 5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8063-000 запросить цену → | Cassette, Tray | |
| 2 | RM1-8318-000 запросить цену → | Multi purpose clutch assembly | |
| 3 | RL1-1785-000CN запросить цену → | Pad, separation Tray | |
| 4 | RM1-4841-000 запросить цену → | Registration assembly | |
| 5 | RM1-8045-000 запросить цену → | Paper pickup assembly | |
| 6 | RM1-8047-000 запросить цену → | Tray 2 paper pickup roller assembly | |
| 7 | RM1-4840-000 запросить цену → | Tray 2 separation roller assembly | |
| 9 | RM1-8610-000 запросить цену → | Multi purpose tray assembly |

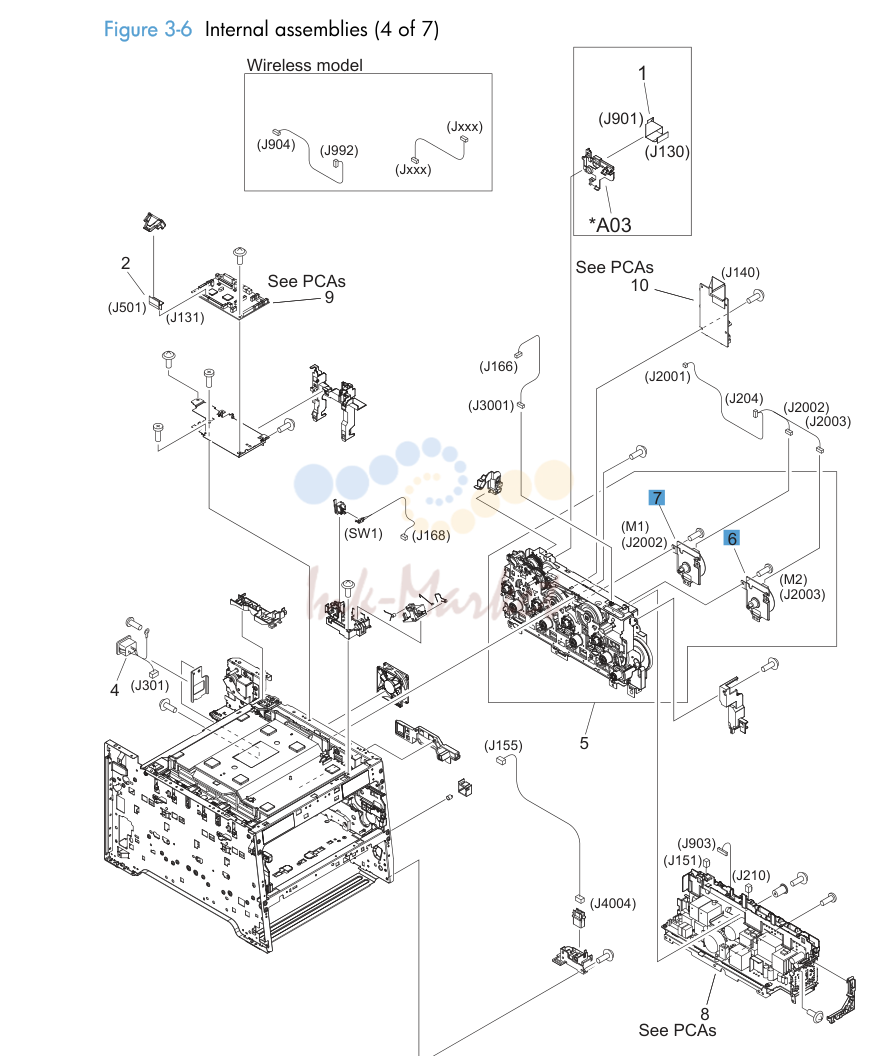

5. Internal assemblies (4 of 5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | RL1-3053-000 запросить цену → | Motor, developer DC (M1) | |
| 7 | RL1-1800-000 запросить цену → | Motor, drum DC (M2) | |
| 8 | RK2-3847-000 запросить цену → | Fan |

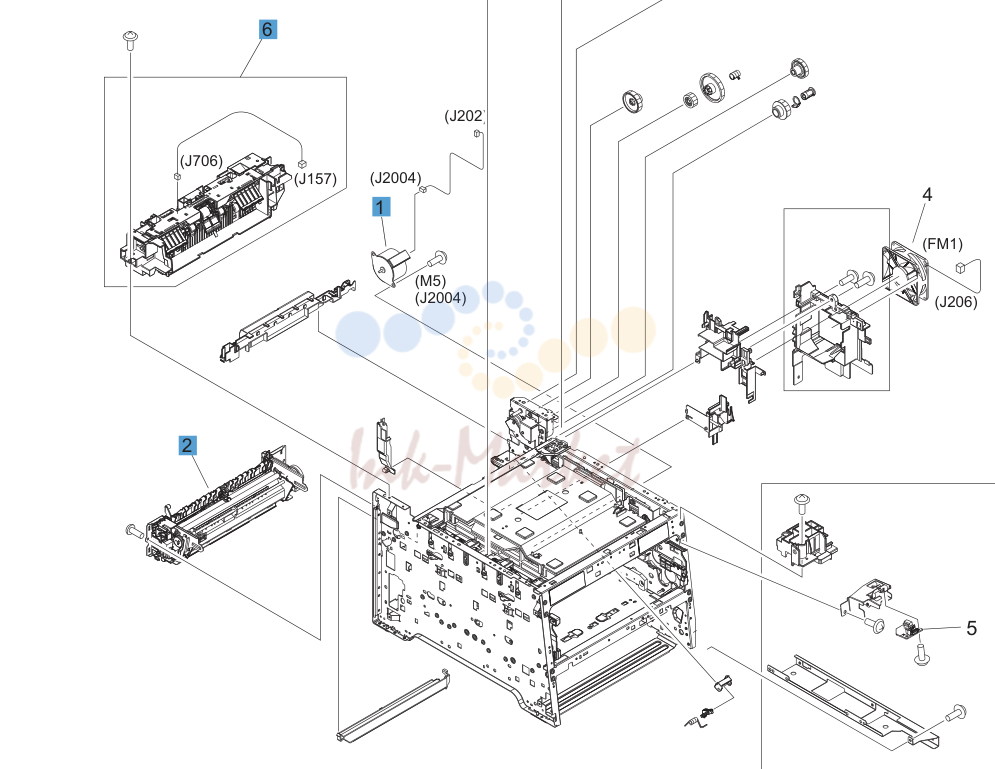

6. Internal assemblies (5 of 5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5419-000 запросить цену → | Motor, feed assembly (M5) | |
| 2 | RM1-8061-000 запросить цену → | Fuser assembly (110v) | |
| 2 | RM1-8062-000 запросить цену → | Fuser assembly (220v) | |
| 3 | RM1-8609-000 запросить цену → | Motor, fuser assembly (M4) | |
| 6 | RM1-8049-000 запросить цену → | Paper delivery assembly |

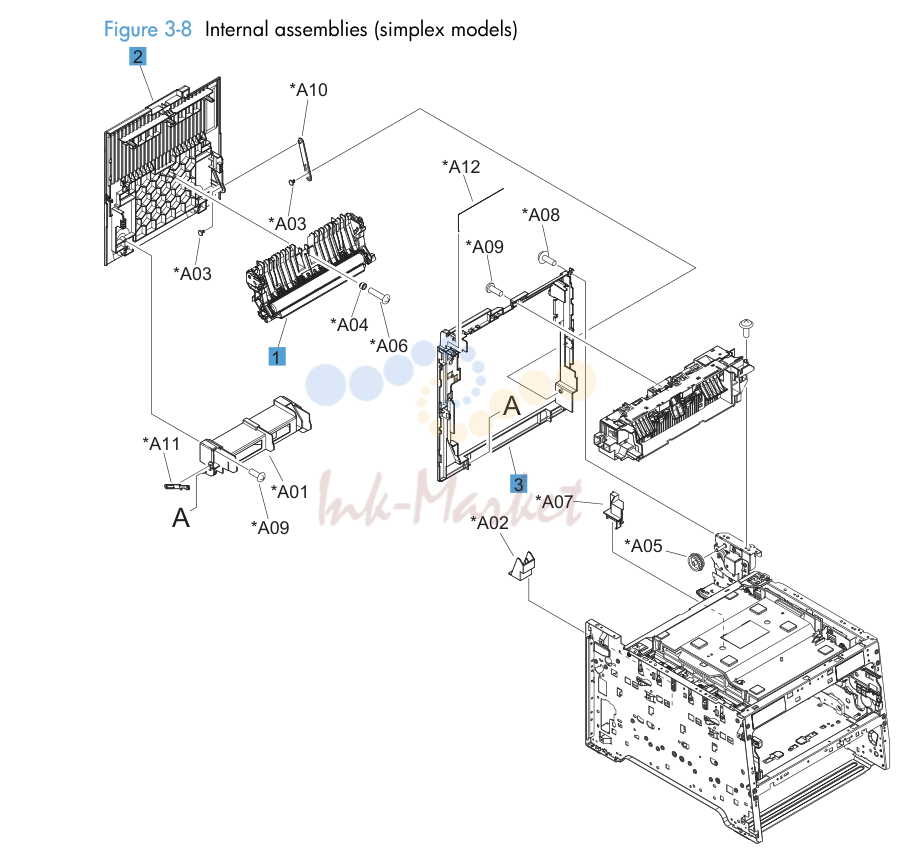

7. Internal assemblies (simplex models)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8043-000 запросить цену → | Paper feed guide assembly (simplex; includes transfer roller) | |
| 2 | RC3-1665-000 запросить цену → | Door, rear (simplex) | |
| 3 | RL1-3072-000 запросить цену → | Cover, rear (simplex) |

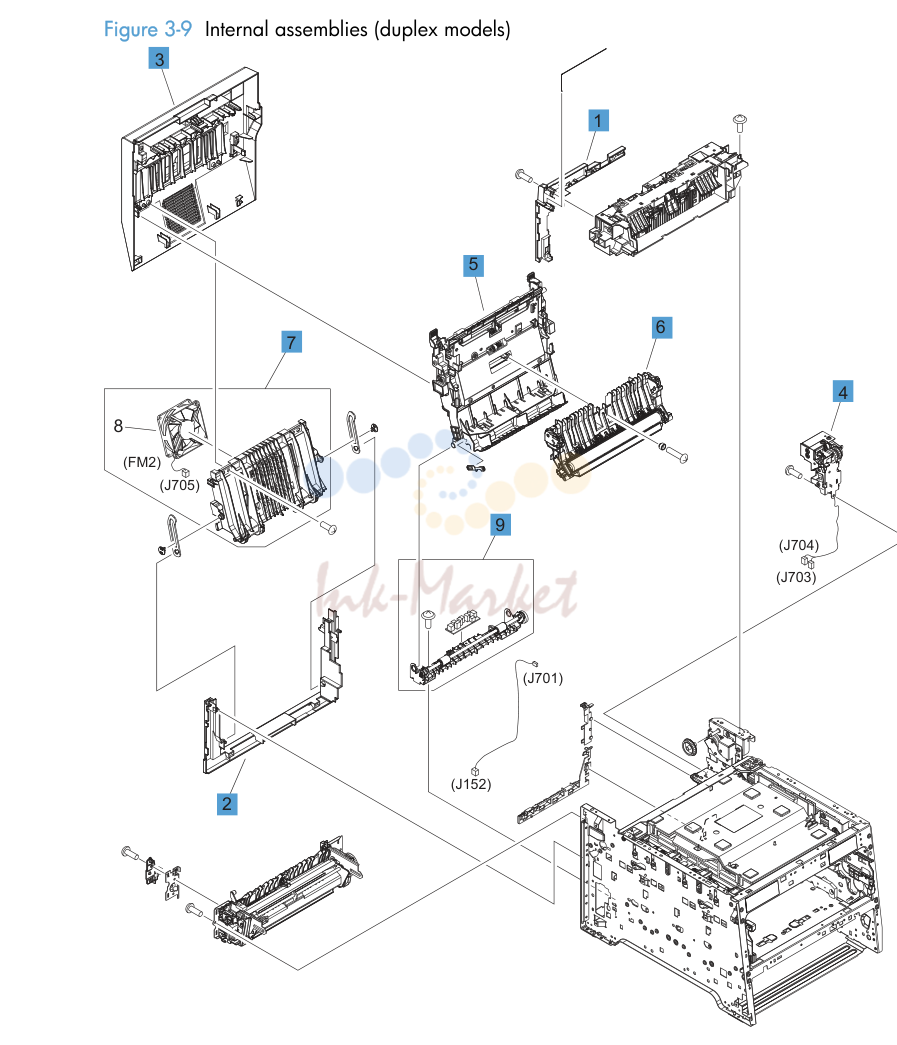

8. Internal assemblies (duplex models)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RL1-3068-000 запросить цену → | Cover, upper-rear (duplex) | |
| 2 | RC3-1700-000 запросить цену → | Cover, lower-rear (duplex) | |
| 3 | RM1-8052-000 запросить цену → | Door, rear (duplex) | |
| 4 | RM1-4880-000 запросить цену → | Reverse drive assembly (duplex) | |
| 5 | RM1-4879-000 запросить цену → | Feed guide, duplex assembly (duplex; includes transfer roller) | |
| 6 | RM1-8043-000 запросить цену → | Paper feed guide assembly (duplex; includes transfer roller) | |
| 7 | RM1-8053-000 запросить цену → | Rib assembly, rear-door (duplex) | |
| 9 | RM1-8051-000 запросить цену → | Paper-pickup guide assembly (duplex) | |
| 1 | For a broken link-guide: you must replace either the duplexing-feed guide assembly, or the entire product (the interior paper |

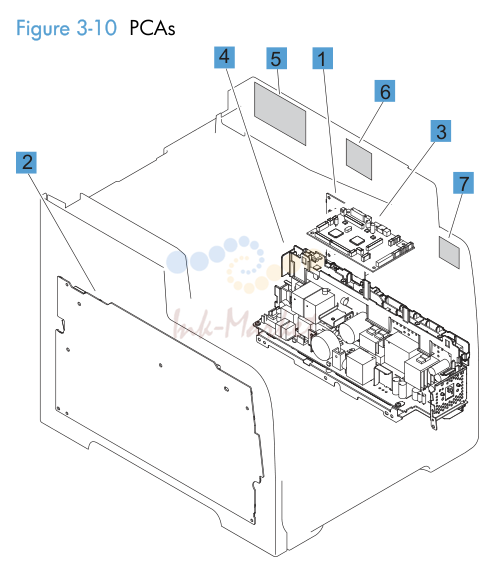

9. PCAs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8032-000 запросить цену → | Driver PCA | |
| 2 | RM1-8031-000 запросить цену → | High-voltage power supply | |
| 3 | RM1-8039-000 запросить цену → | DC controller | |
| 4 | RM1-9034-000 запросить цену → | Low-voltage power supply (110v) | |
| 4 | RM1-9036-000 запросить цену → | Low-voltage power supply (220v) | |
| 5 | CE682-60001 запросить цену → | Fax PCA | |
| 5 | CE683-60001 запросить цену → | Fax PCA (Europe only) | |
| 6 | 1150-7938 запросить цену → | Wireless controller PCA | |
| 7 | RK2-3846-000 запросить цену → | USB connector PCA |
