Содержание

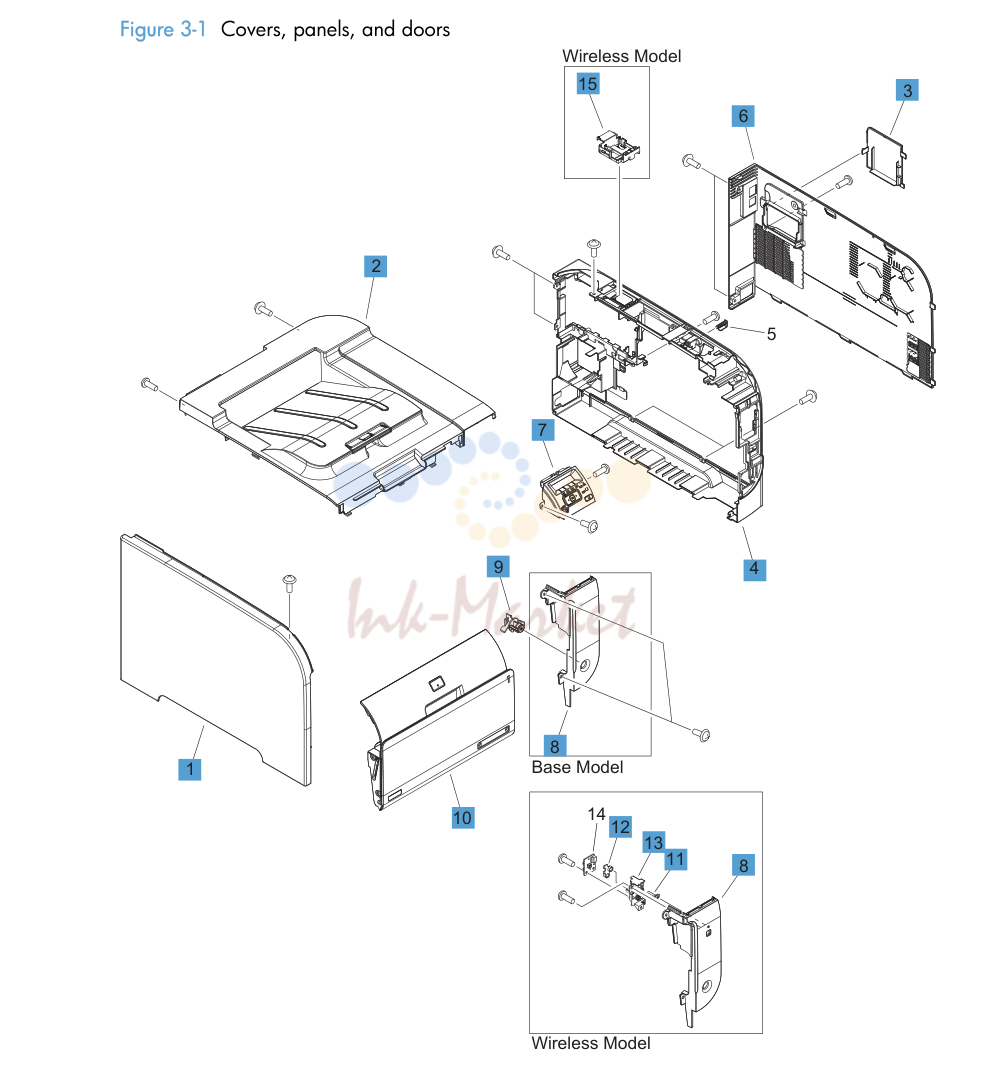

1. Covers

1. Covers

№АртикулАльт. артикулОписание
1RC3-1667-000 запросить цену →Cover, left
2RM1-8044-000 запросить цену →Cover, top assembly
3RC3-1671-000 запросить цену →Cover, DIMM
4RC3-1689-000 запросить цену →Panel, right
6RC3-1694-000 запросить цену →Cover, right
7RM1-8040-000 запросить цену →Control-panel assembly
8RM2-0191-000 запросить цену →Cover, right-front (wireless models)
9RC3-1692-000 запросить цену →Cover, right-front (base model)
10RM1-8604-000 запросить цену →Door, front assembly
11RC3-0766-000 запросить цену →Pipe, light (wireless models)
12RC3-1025-000 запросить цену →Guide, button (wireless models)
13RC3-1684-000 запросить цену →Base, button (wireless models)
15RC3-1683-000 запросить цену →Holder, wireless module (wireless models)
1For simplex products, the rear cover and the rear door are shown in Figure 3-7 Internal assemblies (simplex models)
2For duplex products, the upper-rear cover, lower-rear cover, and the rear door are shown in Figure 3-8 Internal assemblies

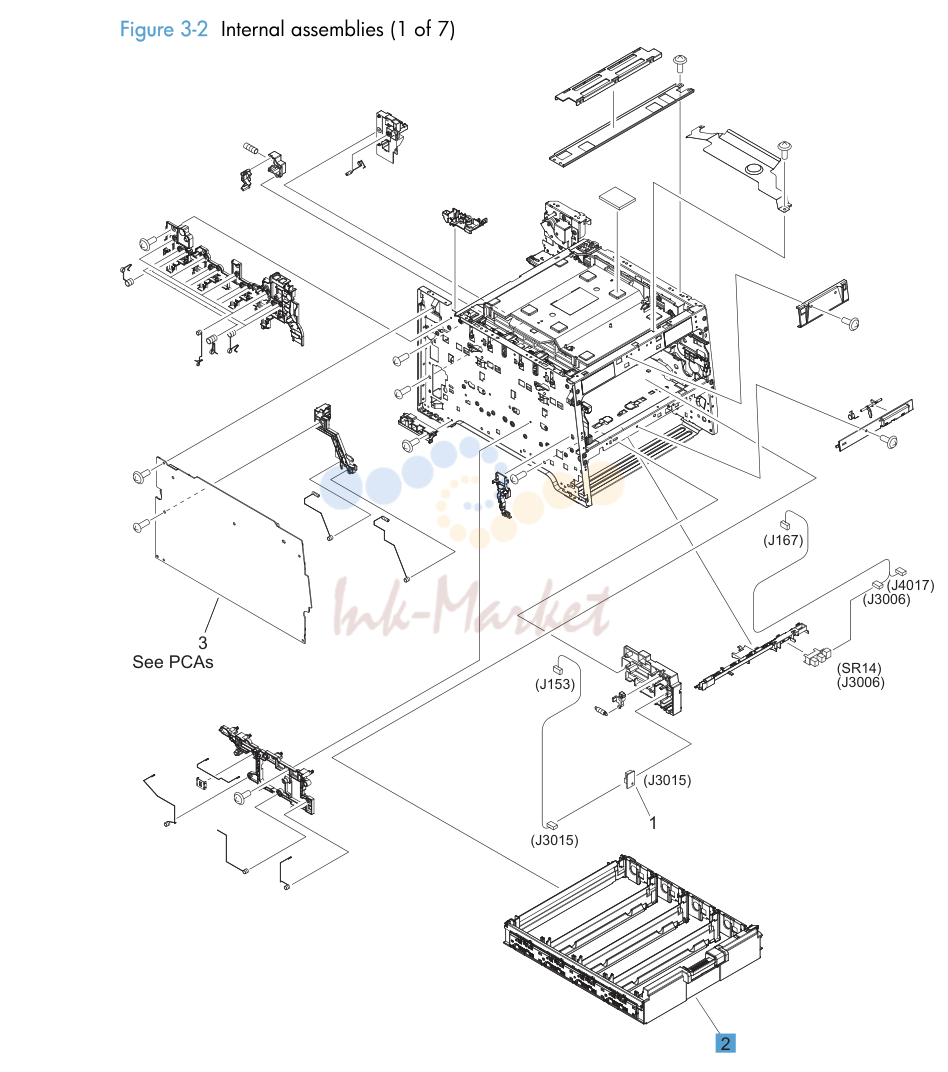

2. Internal assemblies

2. Internal assemblies

№АртикулАльт. артикулОписание
1RM1-5420-000 запросить цену →Solenoid, Tray 1 (SL1; MP tray)
2RM1-8029-000 запросить цену →Color misregistration sensor assembly
3RM1-4852-000 запросить цену →Intermediate transfer belt (ITB)
4RL1-1802-000 запросить цену →Roller, paper-pickup Tray

3. Internal components (3 of 5)

3. Internal components (3 of 5)

№АртикулАльт. артикулОписание
1RM1-8056-000 запросить цену →Cassette, Tray
2RM1-8318-000 запросить цену →Clutch assembly Tray 1 (MP tray)
3RL1-1785-000 запросить цену →Pad, separation Tray
4RM1-4841-000 запросить цену →Registration assembly
5RM1-8047-000 запросить цену →Pickup roller assembly
7RM1-4840-000 запросить цену →Separation roller assembly
9RM1-8610-000 запросить цену →Tray 1 assembly (MP tray)

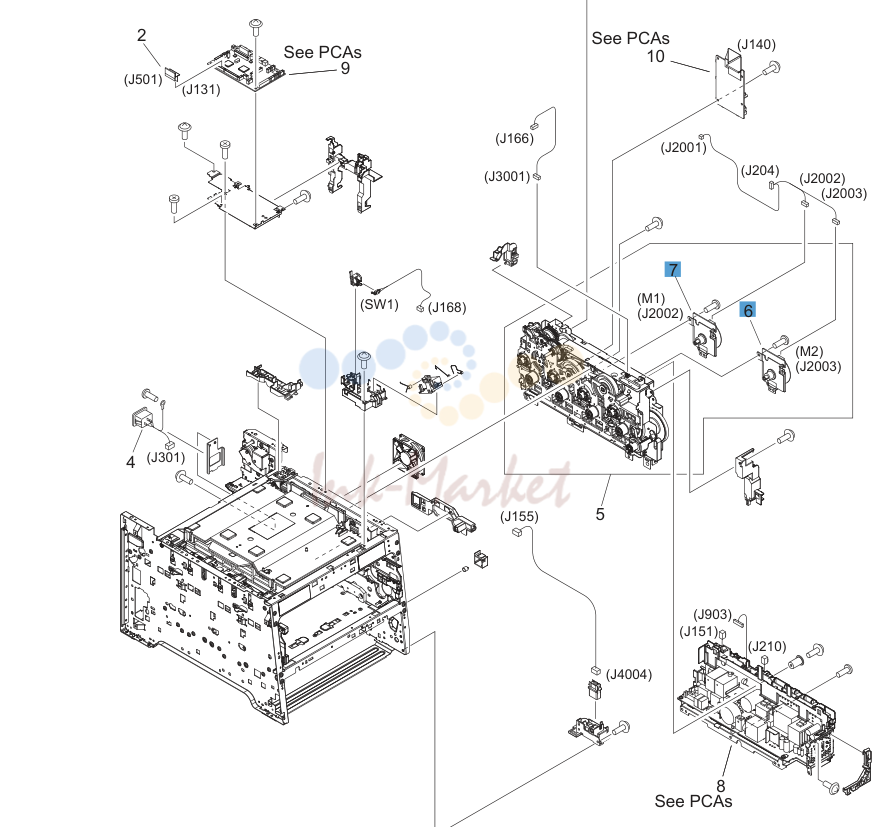

4. Internal assemblies (4 of 5)

4. Internal assemblies (4 of 5)

№АртикулАльт. артикулОписание
6RL1-3053-000 запросить цену →Motor, developerDC (M1)
7RL1-1800-000 запросить цену →Motor, drum DC (M2)
8RK2-3847-000 запросить цену →Fan

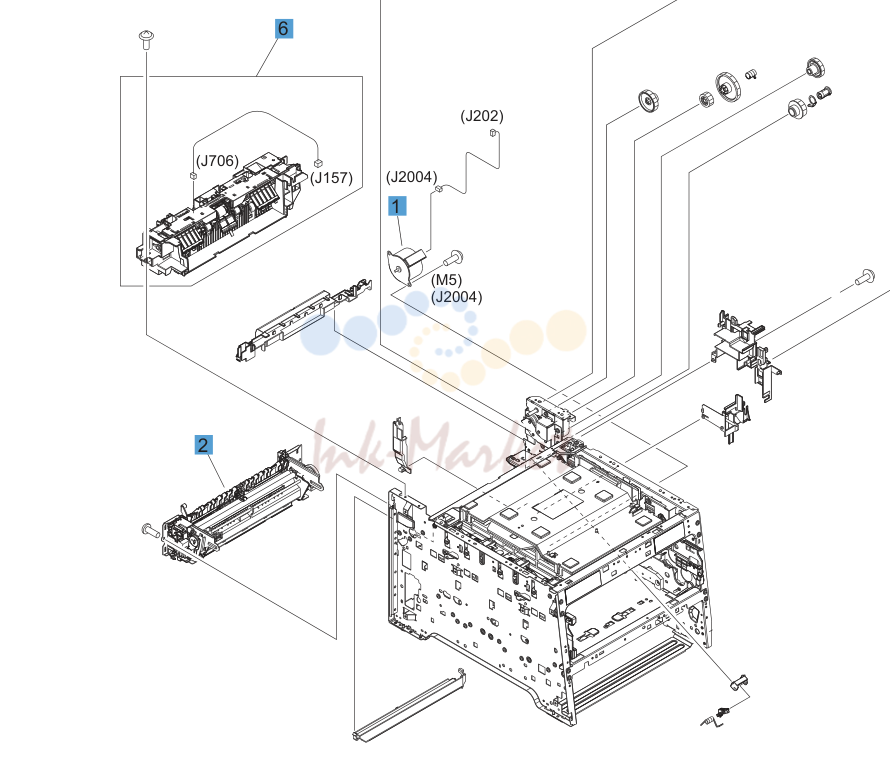

5. Internal assemblies (5 of 5)

5. Internal assemblies (5 of 5)

№АртикулАльт. артикулОписание
1RM1-5419-000 запросить цену →Motor, feed assembly (M5)
2RM1-8054-000 запросить цену →Fuser assembly (110v)
2RM1-8606-000 запросить цену →Fuser assembly (220v)
3RM1-8609-000 запросить цену →Motor, fuser assembly (M4)
6RM1-8049-000 запросить цену →Paper delivery assembly

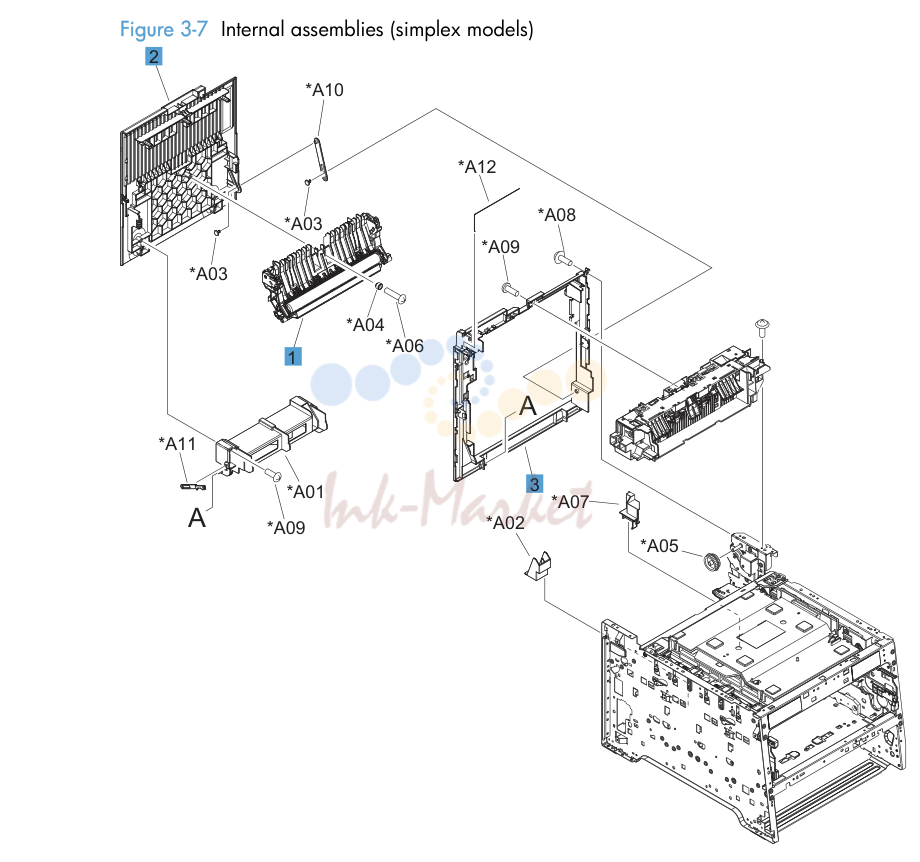

6. Internal assemblies (simplex models)

6. Internal assemblies (simplex models)

№АртикулАльт. артикулОписание
1RM1-8043-000 запросить цену →Paper feed guide assembly (simplex; includes transfer roller)
2RC3-1665-000 запросить цену →Door, rear (simplex)
3RC3-1666-000 запросить цену →Cover, rear (simplex)

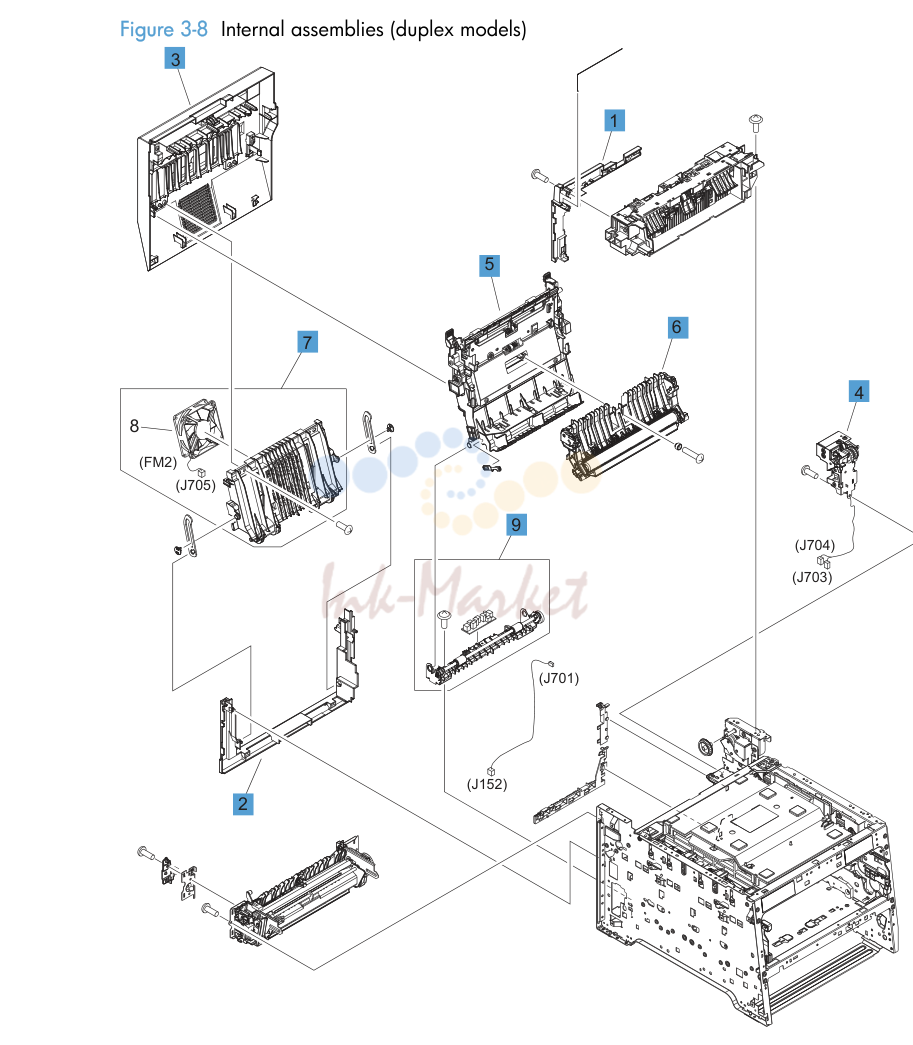

7. Internal assemblies (duplex models)

7. Internal assemblies (duplex models)

№АртикулАльт. артикулОписание
1RC3-1701-000 запросить цену →Cover, upper-rear (duplex)
2RC3-1700-000 запросить цену →Cover, lower-rear (duplex)
3RM1-8052-000 запросить цену →Door, rear (duplex)
4RM1-4880-000 запросить цену →Reverse drive assembly (duplex)
5RM1-4879-000 запросить цену →Feed guide, duplex assembly (duplex; includes transfer roller)
6RM1-8043-000 запросить цену →Paper feed guide assembly (duplex; includes transfer roller)
7RM1-8053-000 запросить цену →Rib assembly, rear-door (duplex)
9RM1-8051-000 запросить цену →Paper re-pickup guide assembly (duplex)
1For a broken link-guide: you must replace either the duplexing-feed guide assembly, or the entire product (the interior paper

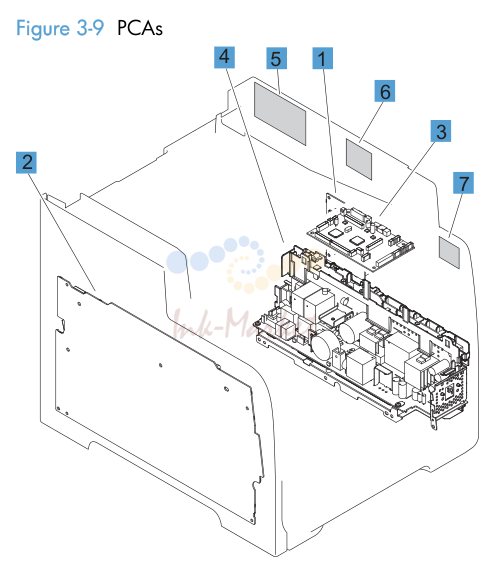

8. PCAs

8. PCAs

№АртикулАльт. артикулОписание
1RM1-8032-000 запросить цену →Driver PCA
2RM1-8031-000 запросить цену →High-voltage power supply
3RM1-8039-000 запросить цену →DC controller
4RM1-8035-000 запросить цену →Low-voltage power supply (110v-127v)
4RM1-8037-000 запросить цену →Low-voltage power supply (220v-240v)
5RM1-7038-000 запросить цену →Wireless controller PCA (wireless models)
