1. Assembly locations
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Document feeder cover (provides access for clearing jams) | ||
| 2 | Document feeder input tray | ||
| 3 | Document feeder input tray extension | ||
| 4 | Document feeder output bin | ||
| 5 | Output bin extension | ||
| 6 | Output bin | ||
| 7 | Tray 2 (Main paper tray) | ||
| 8 | On/Off button | ||
| 9 | Ink cartridge door | ||
| 10 | Color touchscreen control panel | ||
| 11 | USB 2.0 port | ||
| 1 | Left door (access for clearing jams) | ||
| 2 | Tray 1 (Multi-purpose tray) | ||
| 3 | Power connection | ||
| 4 | Hi-Speed USB 2.0 ports | ||
| 5 | Ethernet port | ||
| 6 | Fax line port | ||
| 150 | Chapter 2 Parts and diagrams ENWW |

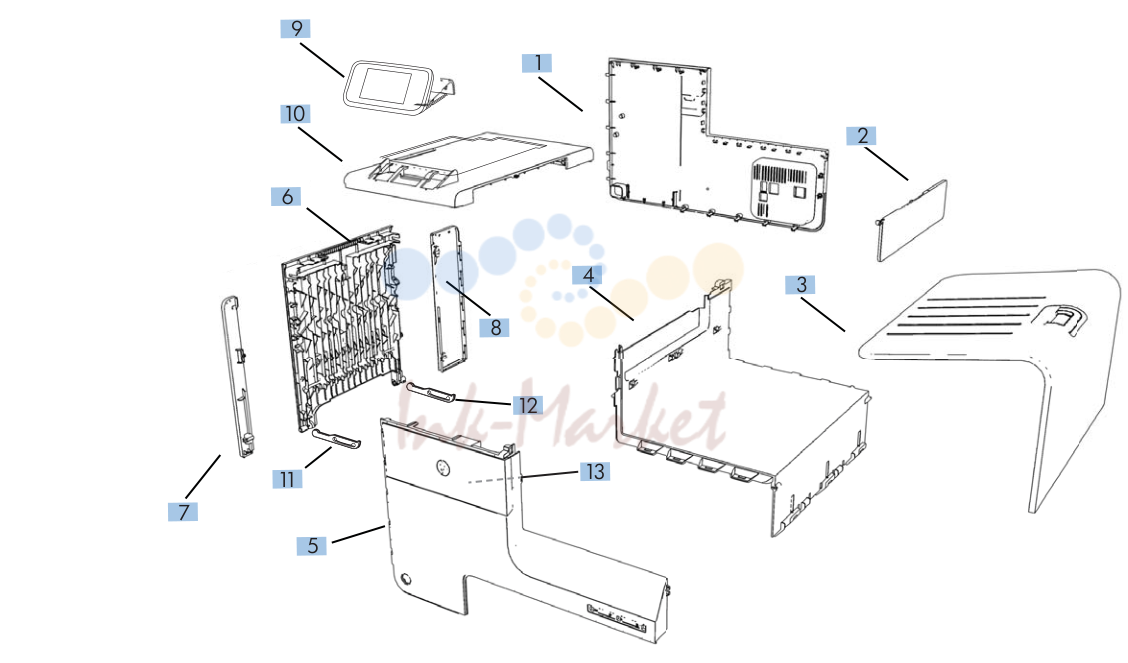

2. Covers, panels, and doors
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CN598-67047 запросить цену → | Rear cover | |
| 2 | CN598-67023 запросить цену → | Eject flap assembly | |
| 3 | CN598-67007 запросить цену → | Output bin | |
| 4 | CN598-67051 запросить цену → | Right cover | |
| 5 | CN598-67052 запросить цену → | Front cover | |
| 6 | CN598-67001 запросить цену → | Left door | |
| 7 | CN598-67050 запросить цену → | Left front cover | |
| 8 | CN598-67049 запросить цену → | Left rear cover | |
| 9 | CN460-67005 запросить цену → | Control-panel assembly - non-wireless models | |
| 9 | CN461-67003 запросить цену → | Control-panel assembly - wireless models | |
| 10 | CN460-67010 запросить цену → | Top cover | |
| 11 | CN598-67002 запросить цену → | Strap, left door | |
| 12 | CN598-67003 запросить цену → | Strap, left door, rear | |
| 13 | CN598-67053 запросить цену → | Hinge, ISS door |

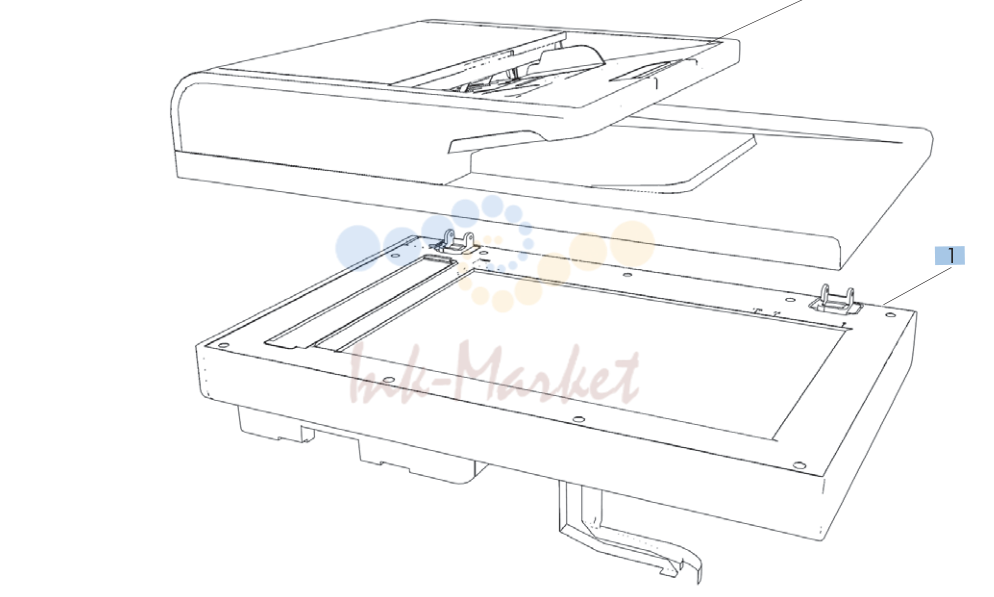

3. Scanner assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Upper hanger assembly Not supported | ||
| 2 | Vertical star wheel wall Not supported | ||
| 3 | CN598-67046 запросить цену → | Aerosol fan assembly | |
| 4 | CN598-67022 запросить цену → | Output Drive Kit | |
| 5 | CN598-67036 запросить цену → | Duplex drive module | |
| 6 | Floor eject assembly Not supported | ||
| 7 | CN598-67016 ✓ в наличии | Power supply | |
| 7 | CN598-67017 запросить цену → | Power supply-India and China only | |
| 8 | CN598-67023 запросить цену → | Eject flap assembly | |
| 9 | Cross brace, right Not supported | ||
| 10 | CN598-67021 запросить цену → | Web advance rack assembly | |
| 11 | CN598-67021 запросить цену → | Service sled assembly | |
| 12 | CN598-67034 запросить цену → | Media presence sensor PCA/flag | |
| 13 | CN598-67038 запросить цену → | REDI sensors |

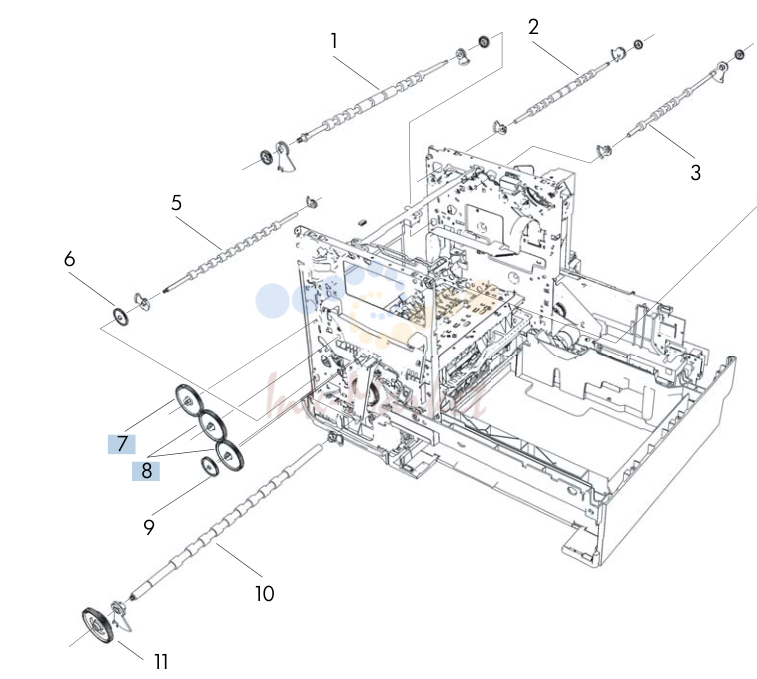

4. Figure 2-6 Internal assemblies (2 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Transfer 3 shaft Not supported | ||
| 2 | Output upper 4 shaft Not supported | ||
| 3 | Output eject 5 shaft Not supported | ||
| 4 | Output eject 6 shaft Not supported | ||
| 5 | Output lower 2 shaft Not supported | ||
| 6 | Gear, shaft output lower Not supported | ||
| 7 | CN598-67031 запросить цену → | Gear, output idler gear, 83t/30t | |
| 8 | CN598-67031 запросить цену → | Gear, idler gear train, 78t/48t | |
| 9 | Spurgear, idler gear train, 52t Not supported | ||
| 10 | Platen output 1 shaft Not supported | ||
| 11 | Gear, shaft output platen 1 Not supported |

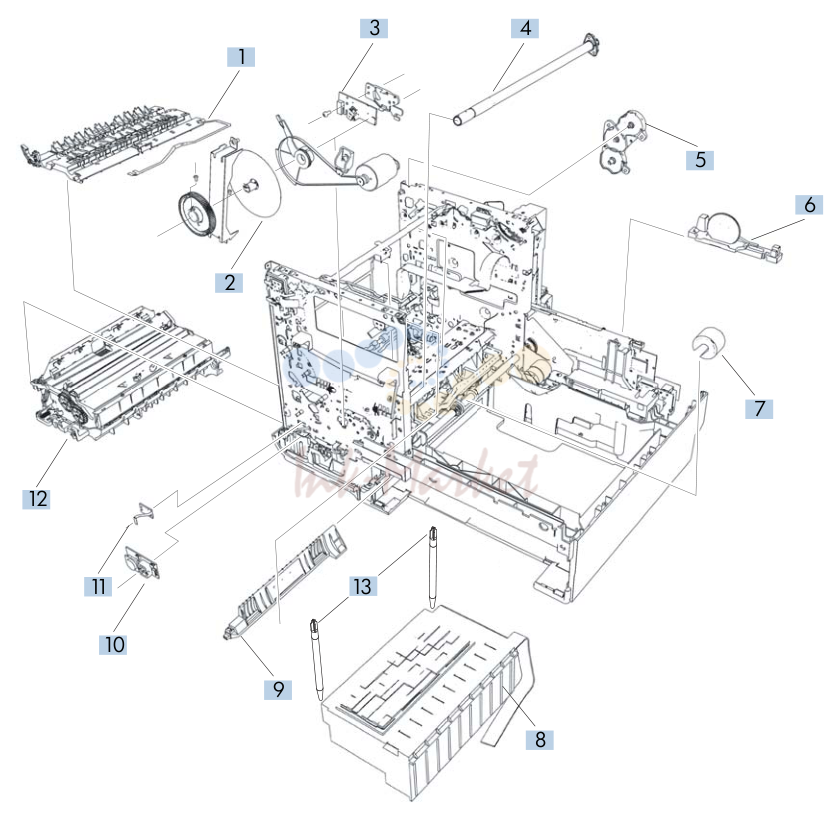

5. Figure 2-7 Internal assemblies (3 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CN598-67025 запросить цену → | Platen | |
| 2 | Encoder disk (Not supported) | ||
| 3 | CN598-67030 запросить цену → | Feedshaft Encoder PCA | |
| 4 | Feedshaft (Not supported) | ||
| 5 | CN598-67060 запросить цену → | Drying path gear assembly | |
| 6 | CN598-67020 запросить цену → | Tray lift transmission assembly | |
| 7 | CN598-67018 ✓ в наличии | Separator/pick assembly kit | |
| 8 | CN598-67045 запросить цену → | Printbar | |
| 9 | CN598-67018 ✓ в наличии | Separation assembly | |
| 10 | CN598-67019 запросить цену → | Power button assembly | |
| 11 | CN598-67057 запросить цену → | Duplex presence sensor PCA | |
| 12 | CN598-67004 ✓ в наличии | Duplex module | |
| 13 | CN598-67048 запросить цену → | Z stop, printbar lift rod |

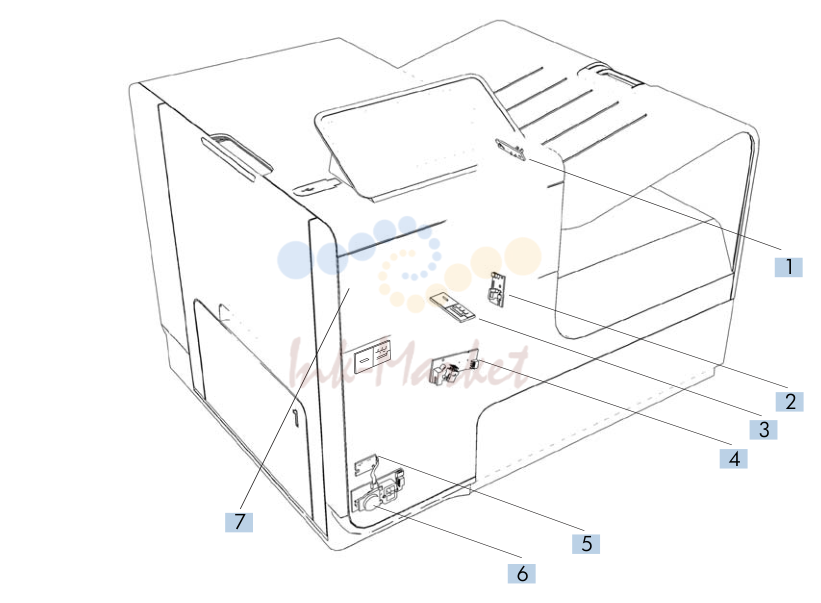

6. Figure 2-8 PCA locations (1 of 2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CN598-67023 запросить цену → | Eject flap opto PCA | |
| 2 | CN598-67029 запросить цену → | Pick encoder distribution PCA | |
| 3 | CN598-67033 запросить цену → | Print zone distribution PCA | |
| 4 | CN598-67030 запросить цену → | Feedshaft encoder PCA | |
| 5 | CN598-67057 запросить цену → | Duplex presence sensor PCA | |
| 6 | CN598-67019 запросить цену → | Power button assembly | |
| 7 | CN598-67037 запросить цену → | REDI distribution PCA |

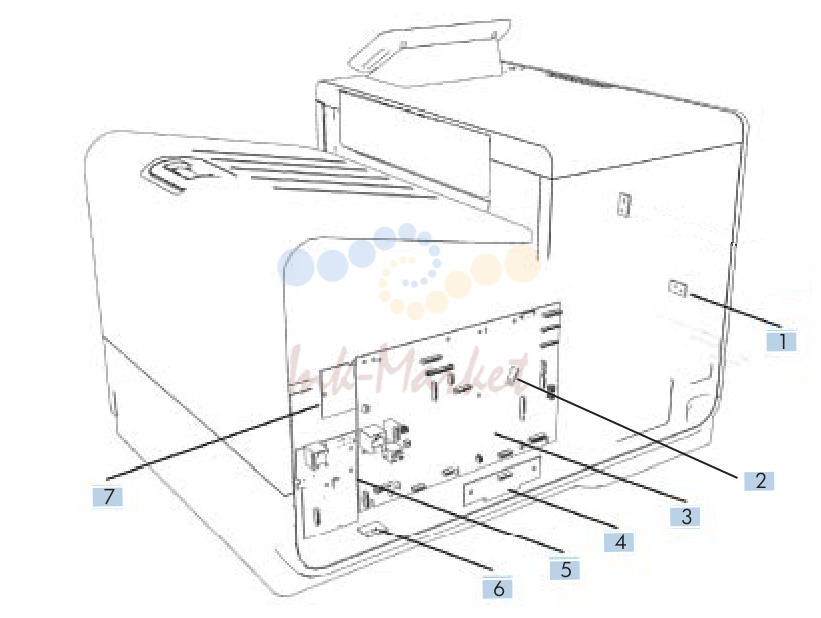

7. Figure 2-9 PCA locations (2 of 2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CN598-67061 запросить цену → | Sensor carriage PCA/encoder strip | |
| 2 | CN598-67034 запросить цену → | Media presence flag/opto PCA kit | |
| 3 | CN460-67006 запросить цену → | Main PCA (X476dn models) | |
| 3 | CN461-67002 ✓ в наличии | Main PCA (X476dw models) | |
| 3 | CN598-67054 ✓ в наличии | Main PCA (X576 models) | |
| 4 | CN598-67059 запросить цену → | Tray 3 interconnect PCA | |
| 5 | CN460-67007 запросить цену → | Fax PCA | |
| 6 | CN598-67024 запросить цену → | Temperature sensor | |
| 7 | CN598-67055 запросить цену → | Wireless PCA |
