Hewlett Packard HP-M9040-M9050 — каталог запчастей со схемами

Содержание

1. ● Tray 4 main body
2. Scanner engine covers and panels
3. Print engine covers and panels
4. Flatbed scanner assembly
5. Flatbed optical assembly
6. ADF scanner assembly
7. ADF paper pickup assembly
8. ADF main assembly

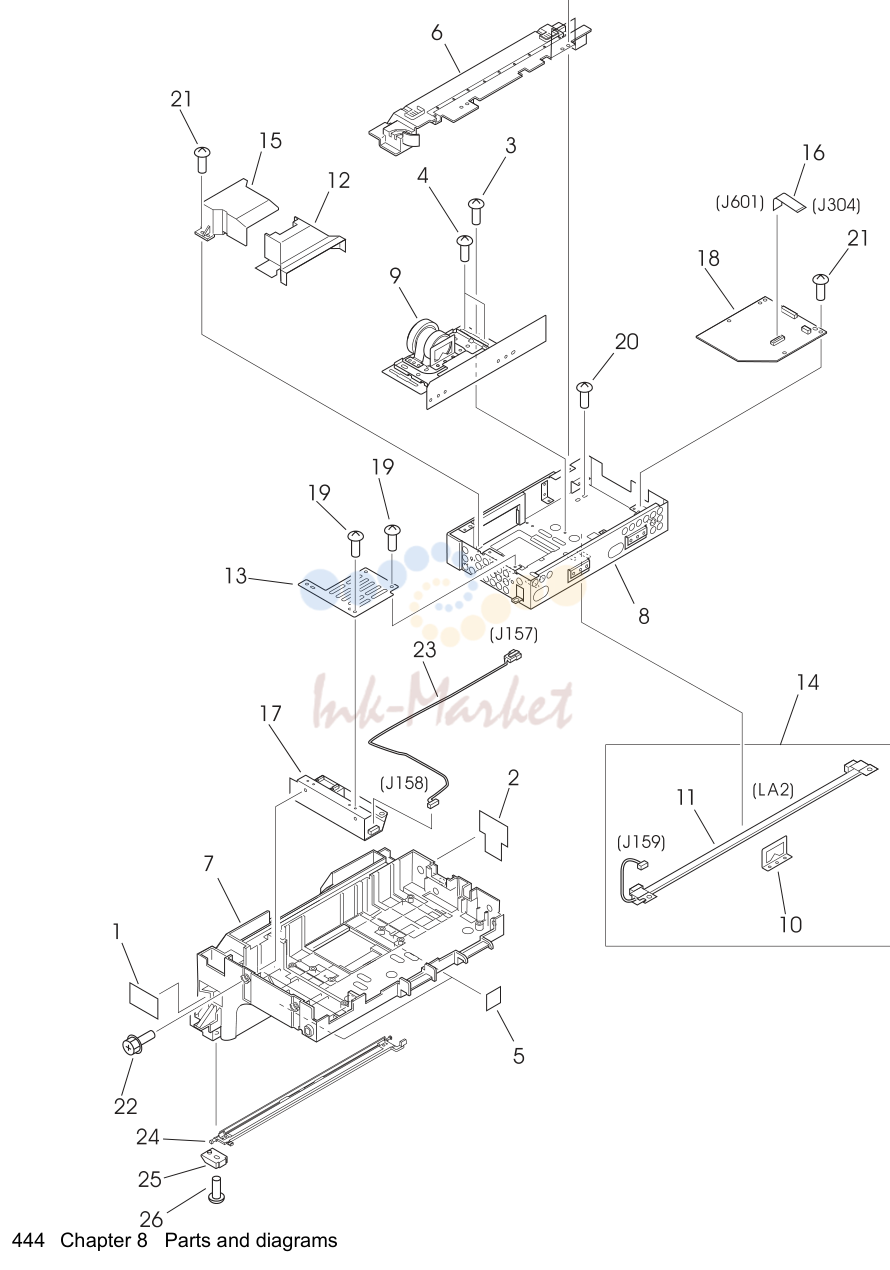

9. ADF optical assembly

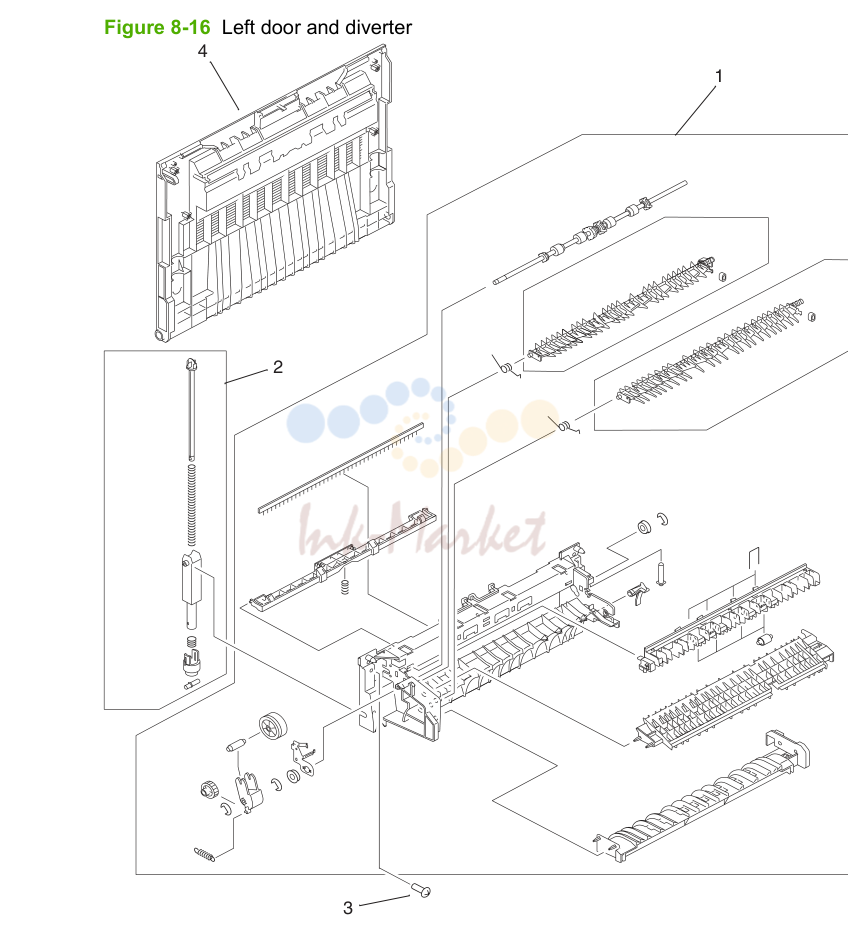

10. Left door and diverter

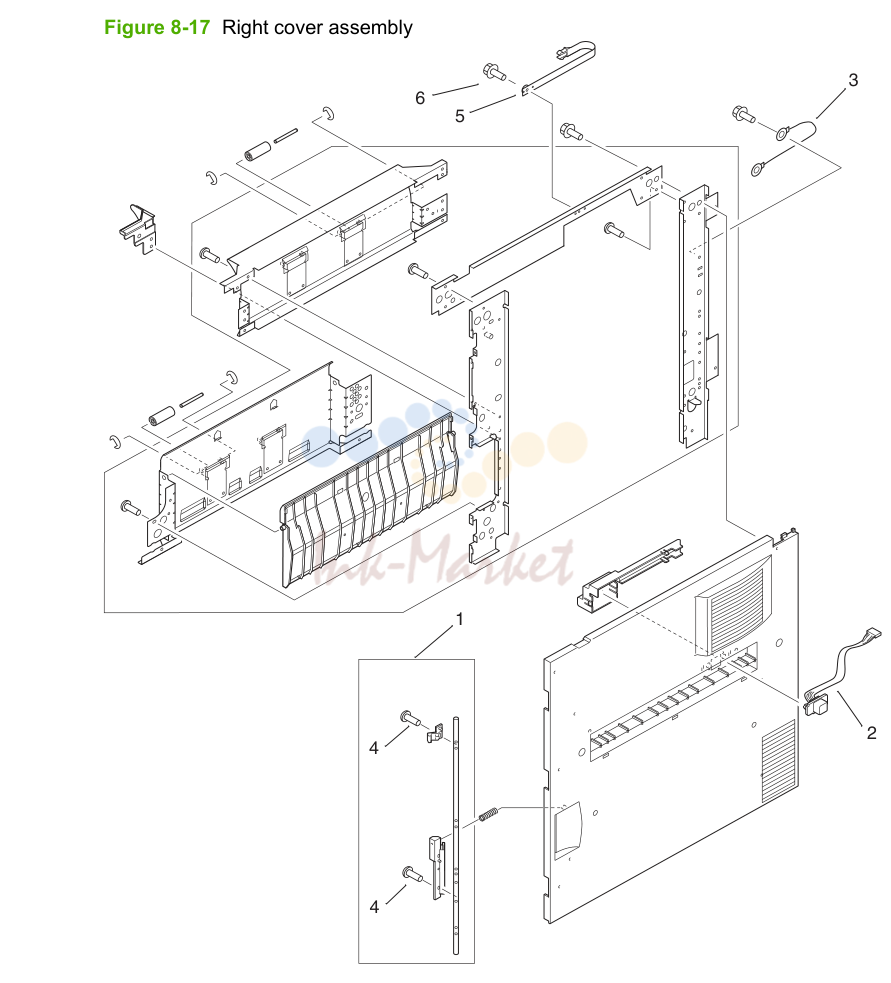

11. Right cover assembly

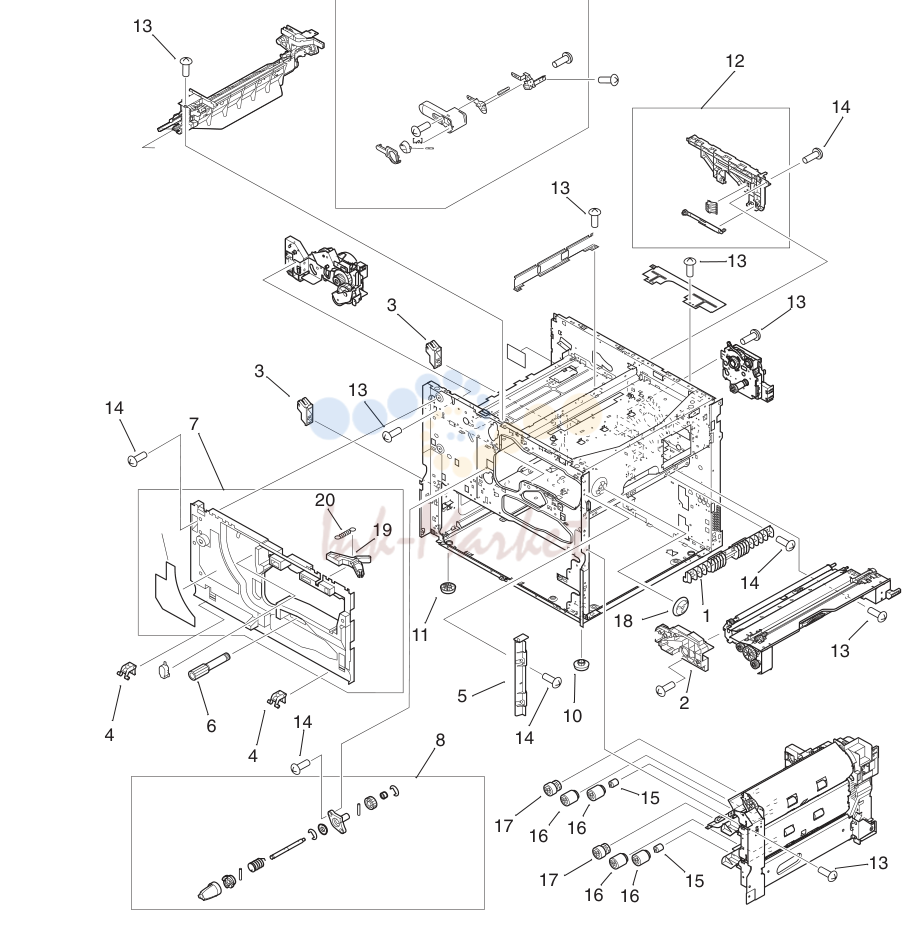

12. Print engine internal components

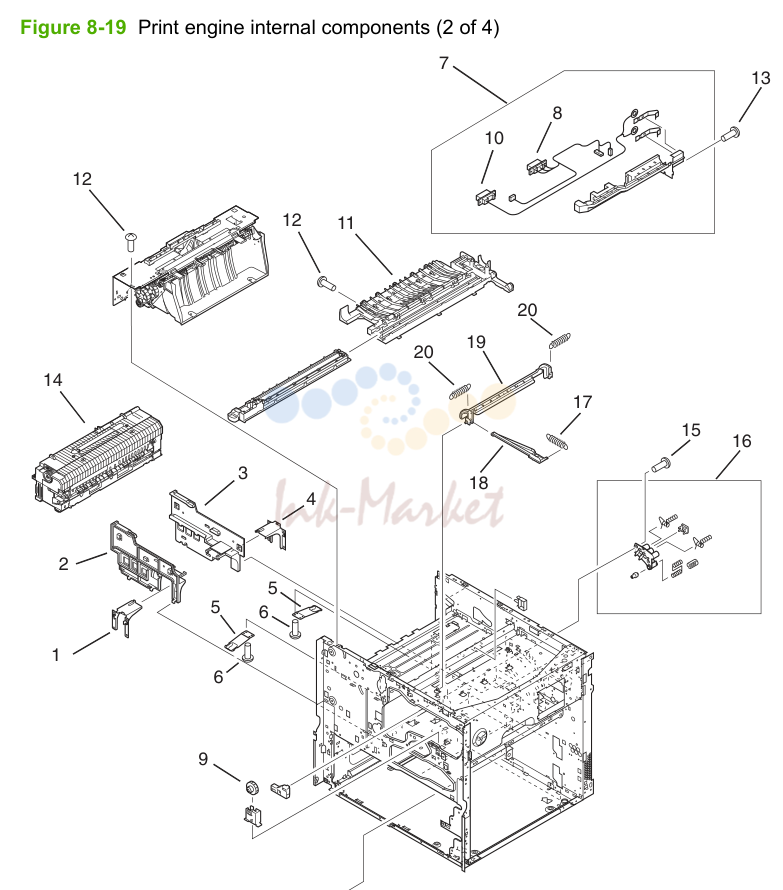

13. Figure 8-19 Print engine internal components (2 of 4)

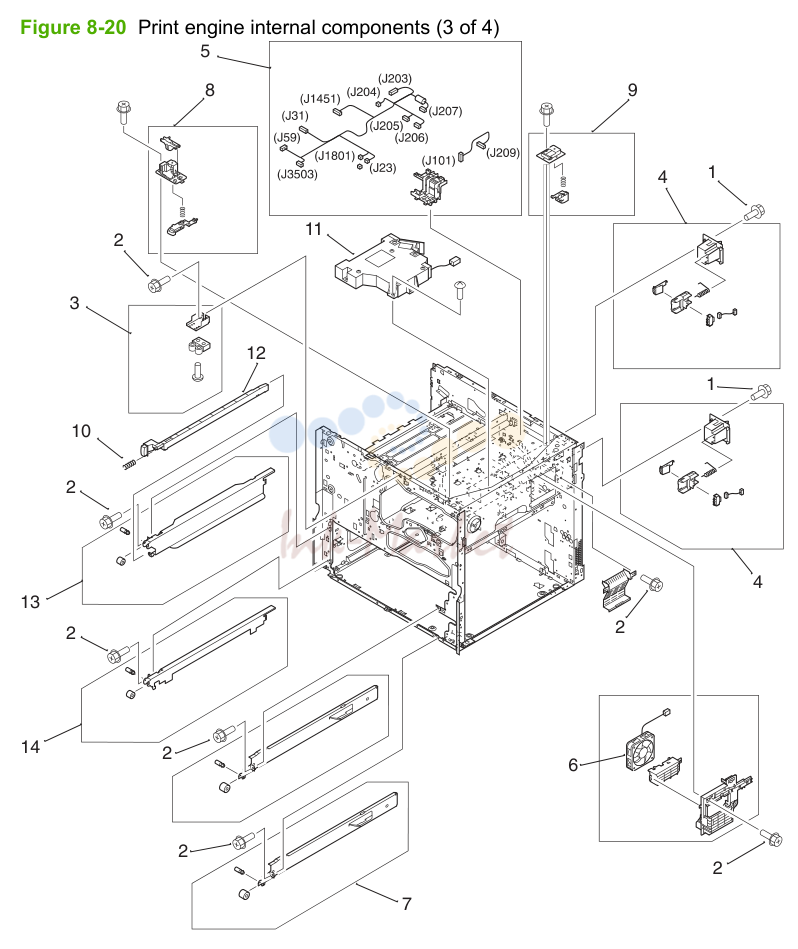

14. Figure 8-20 Print engine internal components (3 of 4)

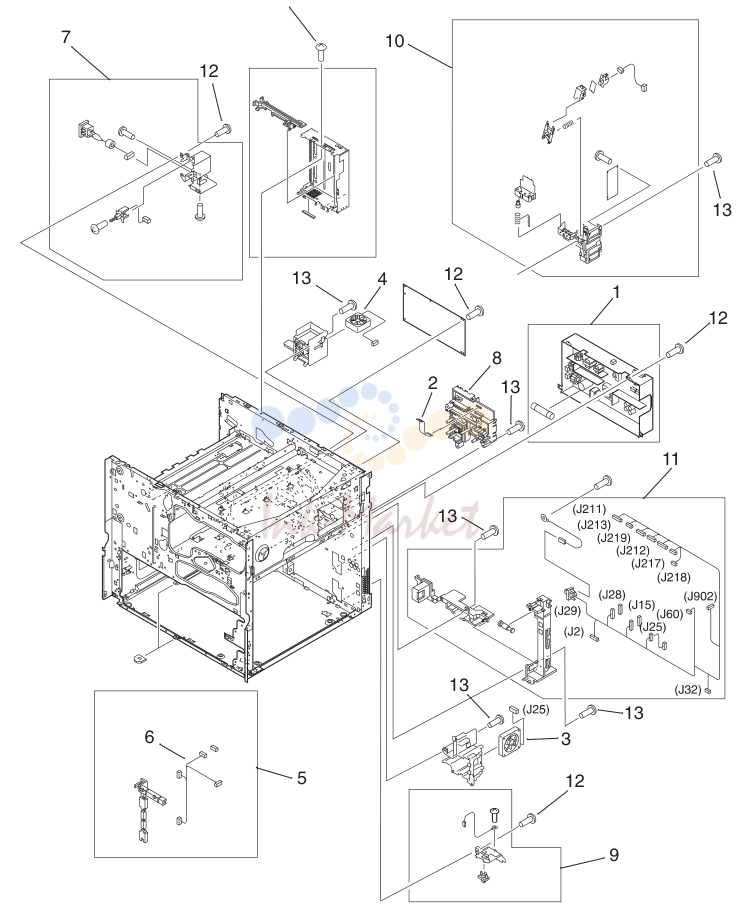

15. Figure 8-21 Print engine internal components (4 of 4)

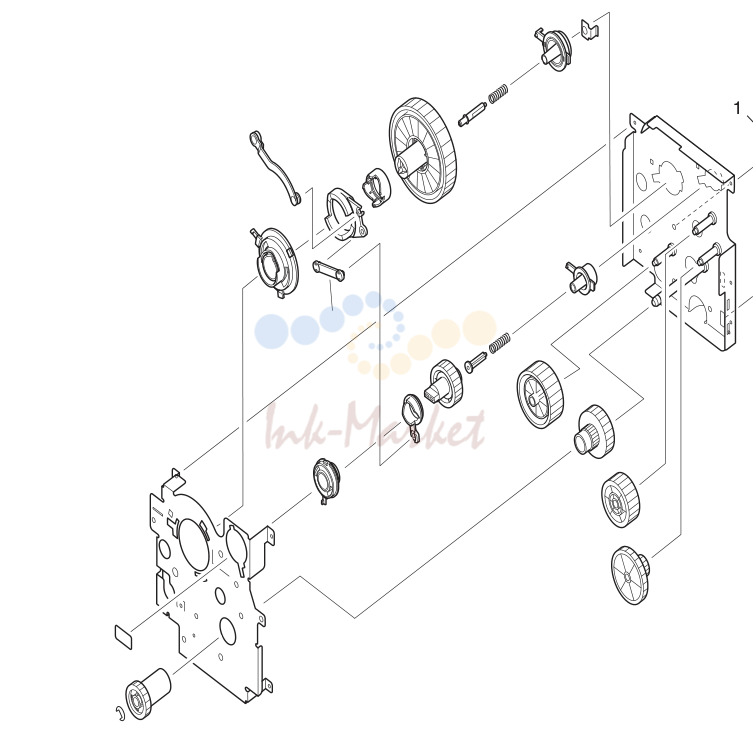

16. Drum feed drive assembly

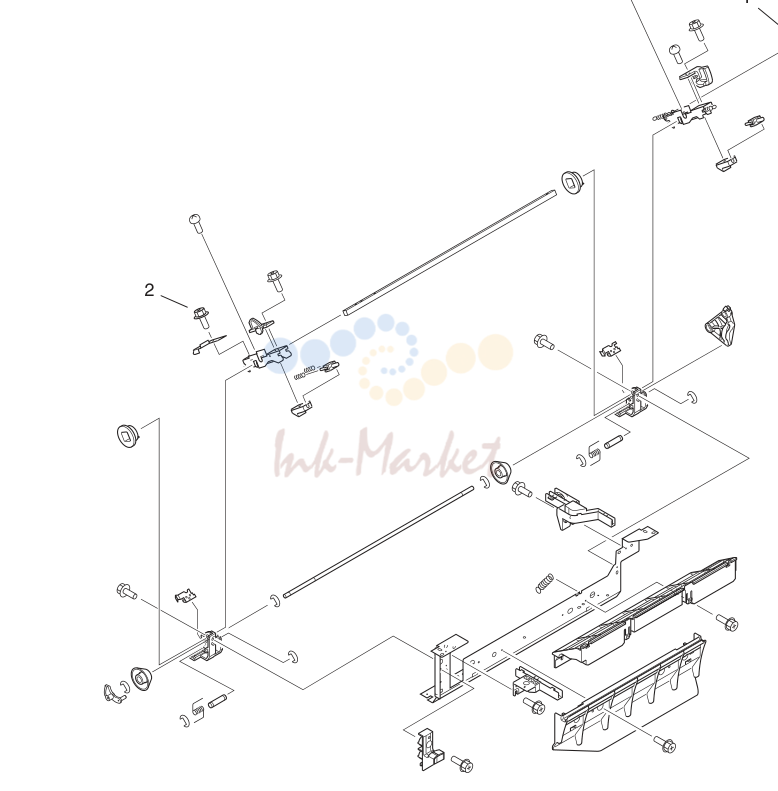

17. Cartridge lifter assembly

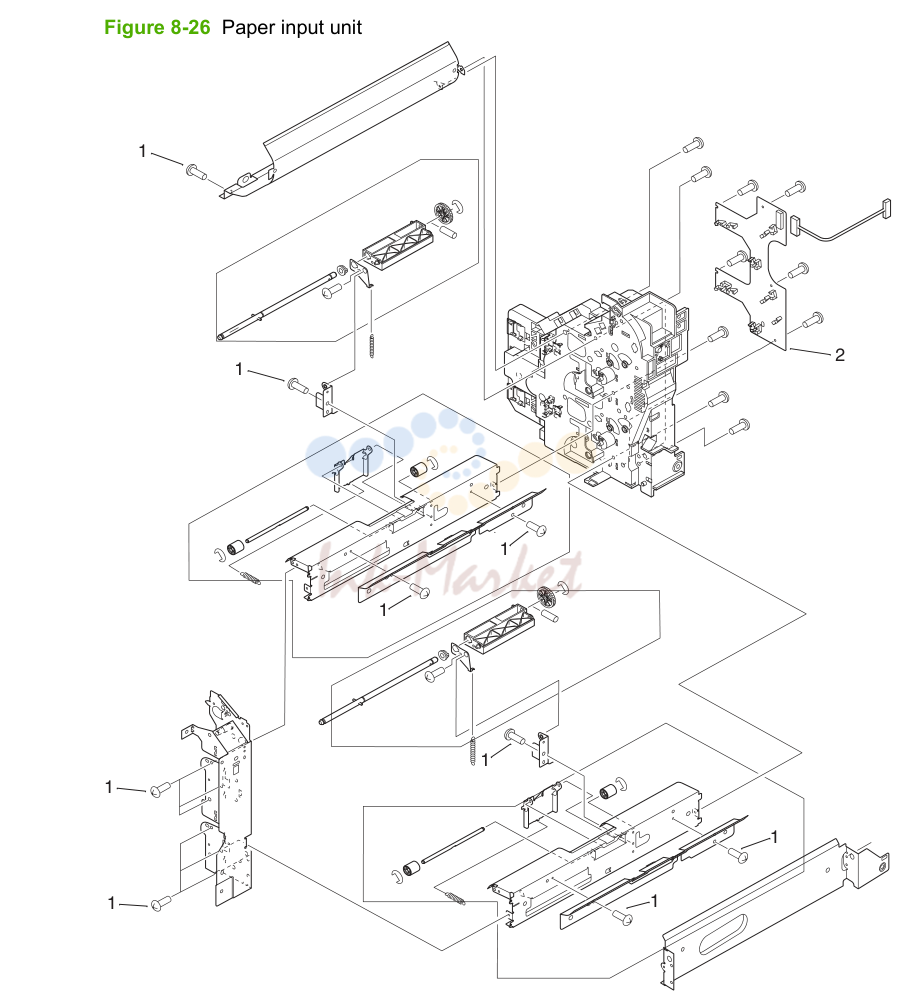

18. Paper input unit

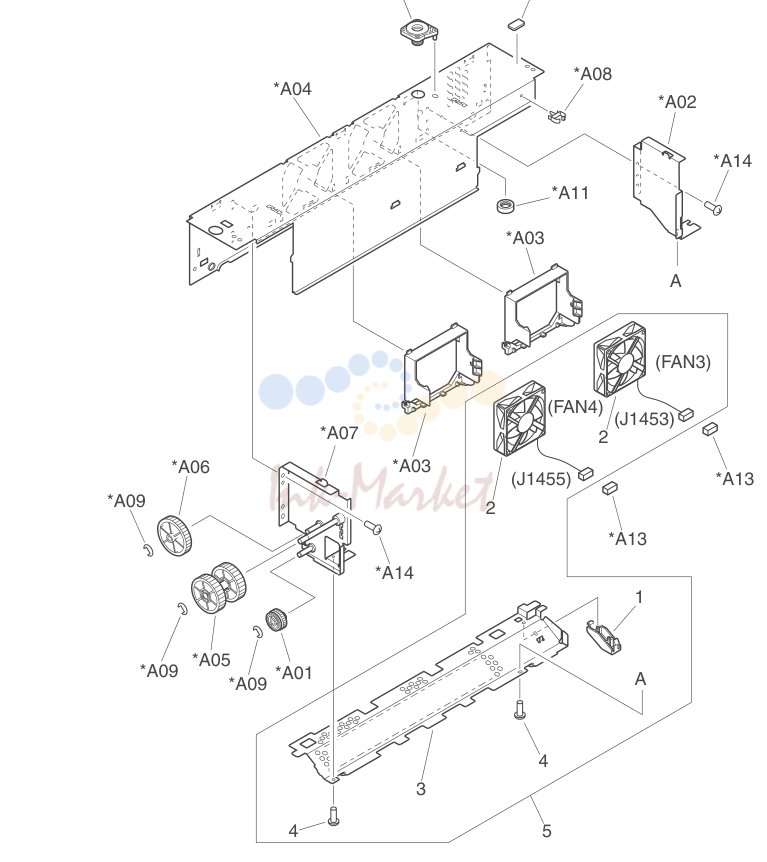

19. Delivery assembly

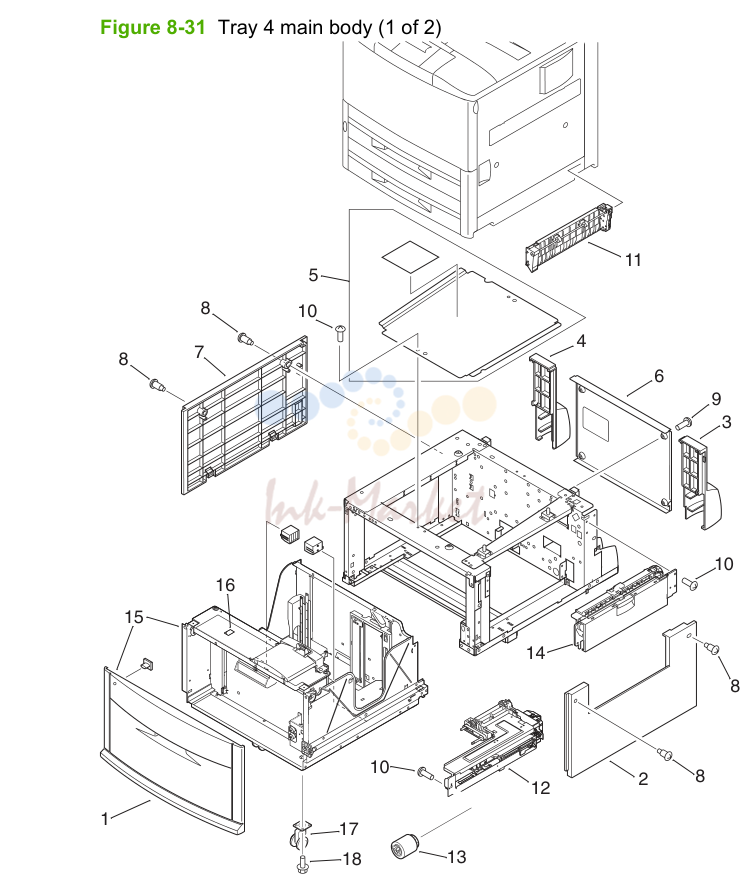

20. Tray 4 main body

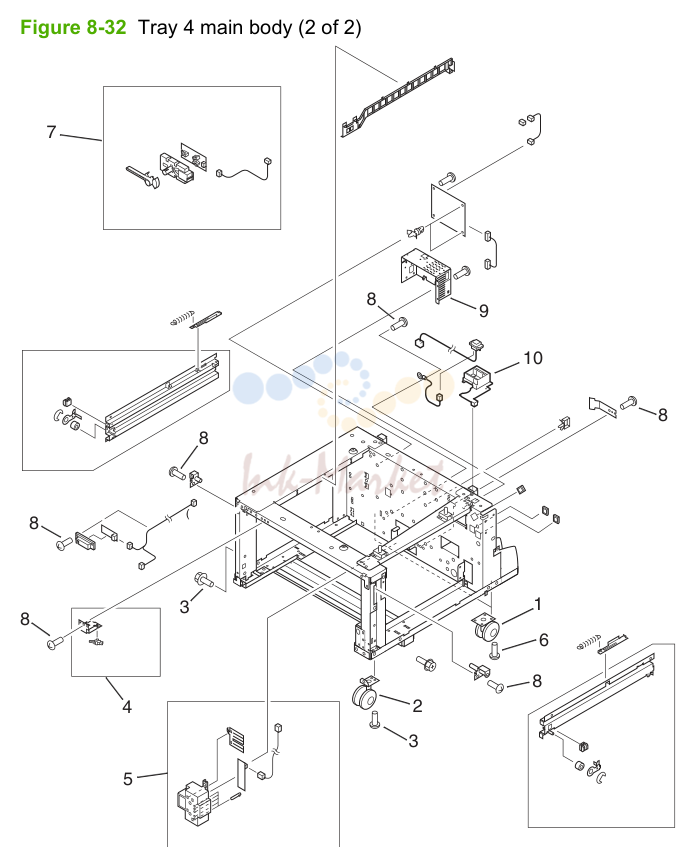

21. Figure 8-32 Tray 4 main body (2 of 2)

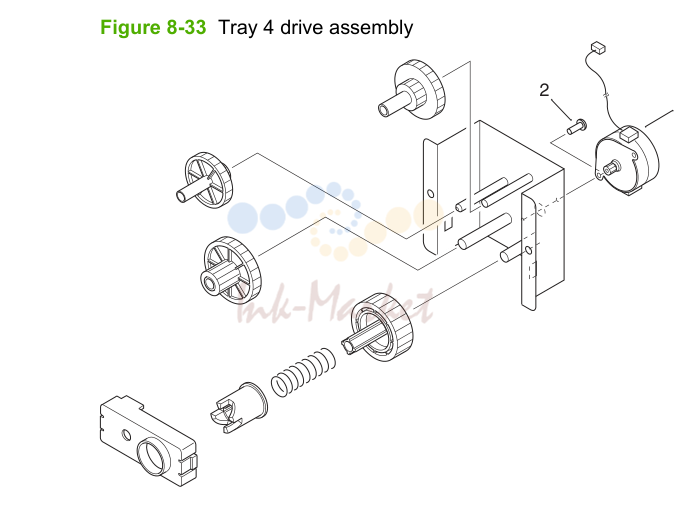

22. Tray 4 drive assembly

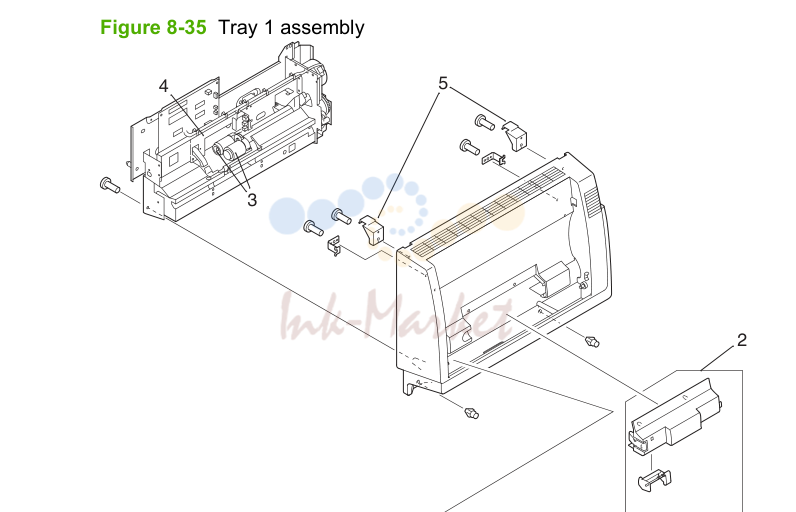

23. Tray 1 assembly

1. ● Tray 4 main body

№	Артикул	Описание
1	RG5-5706-000CN запросить цену →	Left upper cover assembly
2	RG5-5752-000CN запросить цену →	Control panel cable
3	RG5-5736-000CN запросить цену →	Grounding cable
4	RG5-5735-000CN запросить цену →	Power supply cable
5	CC395-60102 запросить цену →	Control panel assembly
6		Control panel overlay, left See Table 8-1 Consumables,
7		Control panel overlay, right See Table 8-1 Consumables,
8	RB2-6495-000CN запросить цену →	Holder lock

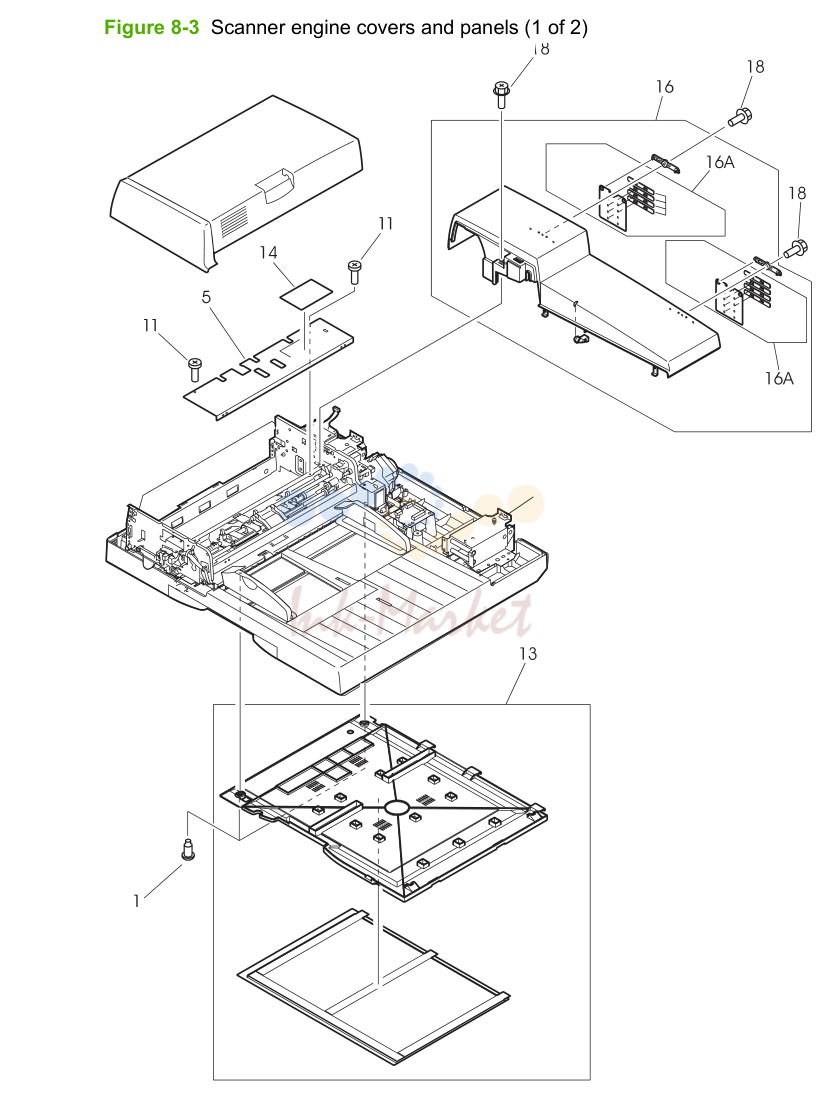

2. Scanner engine covers and panels

№	Артикул	Описание
1		Screw, stepped M4x3.2 Not orderable
2		Plate, crossmember Not orderable
3		Bracket, mount Not orderable
4	RG5-6316-000CN запросить цену →	Delivery tray assembly
5		Plate, cover upper Not orderable
6	RB2-8054-000CN запросить цену →	Cover, left
7		Plate, protect Not orderable
8		Rear cover assembly Not orderable
9		Plate, rear sub Not orderable
10	RB2-8060-000CN запросить цену →	Cover, connector
11		Screw, M3x5 Not orderable
12	RF5-3674-000CN запросить цену →	Guide, delivery unit
13	RF5-3695-000CN запросить цену →	Cover, copyboard unit
14		Label, jam clearing Not orderable
15		Screw, TP M4x8 Not orderable
16	RG5-6315-000CN запросить цену →	ADF rear cover assembly
17		Screw, RS M3x6 Not orderable
18		Screw, RS M3x8 Not orderable

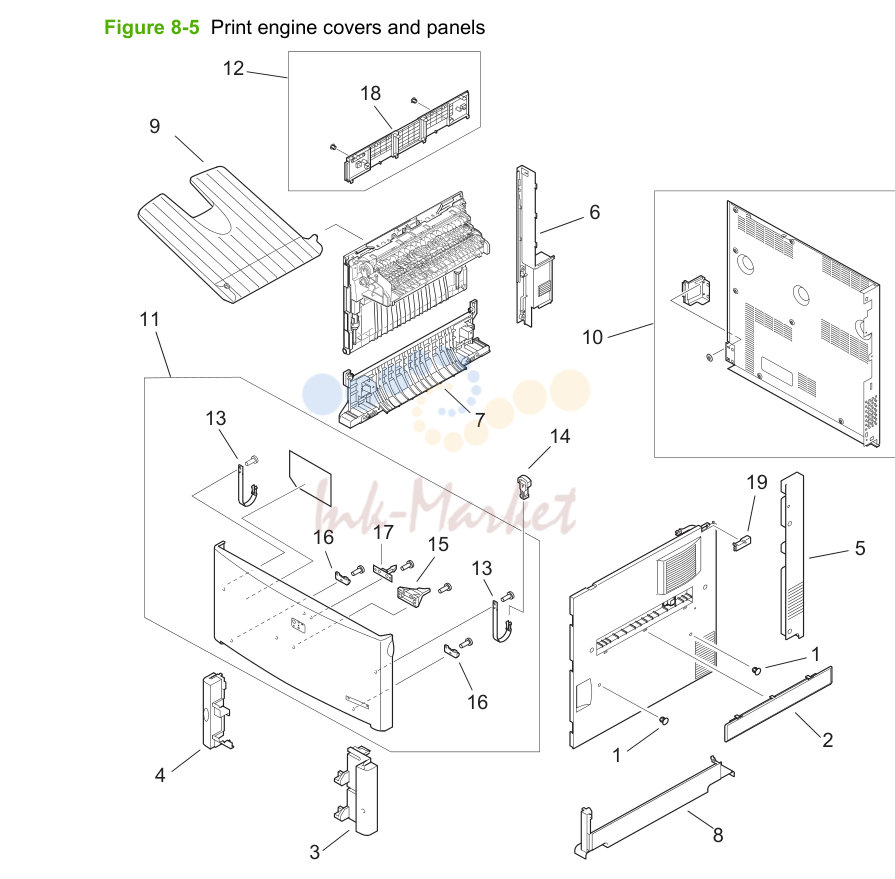

3. Print engine covers and panels

№	Артикул	Описание
1	RB2-5675-000CN запросить цену →	Cap, right cover
2	RB2-5676-000CN запросить цену →	Cover, tray 1 blanking
3	RB2-5682-000CN запросить цену →	Cover, right rail
4	RB2-5683-000CN запросить цену →	Cover, left rail
5	RB2-5684-000CN запросить цену →	Cover, right back
6	RB2-5687-000CN запросить цену →	Cover, left back
7	RB2-5687-000CN запросить цену →	Cover, left lower
8	RB2-5689-000CN запросить цену →	Cover, right lower
9	RB2-5690-000CN запросить цену →	Tray, face-up
10	RG5-5701-000CN запросить цену →	Back cover assembly
11	RG5-5702-050CN запросить цену →	Front cover assembly
12	RG5-5705-030CN запросить цену →	Left upper cover assembly
13	RB2-5653-000CN запросить цену →	Tape, cover (retaining strap)
14	RB2-5655-000CN запросить цену →	Strap, rock block, retaining clip
15	RB2-5656-000CN запросить цену →	Pin
16	RB2-5652-000CN запросить цену →	Bushing
17	RB2-5700-000CN запросить цену →	Latch, roller-action
18	RB2-6491-000CN запросить цену →	Cover, left upper
19	RB2-5679-000CN запросить цену →	Plate, lock, right side

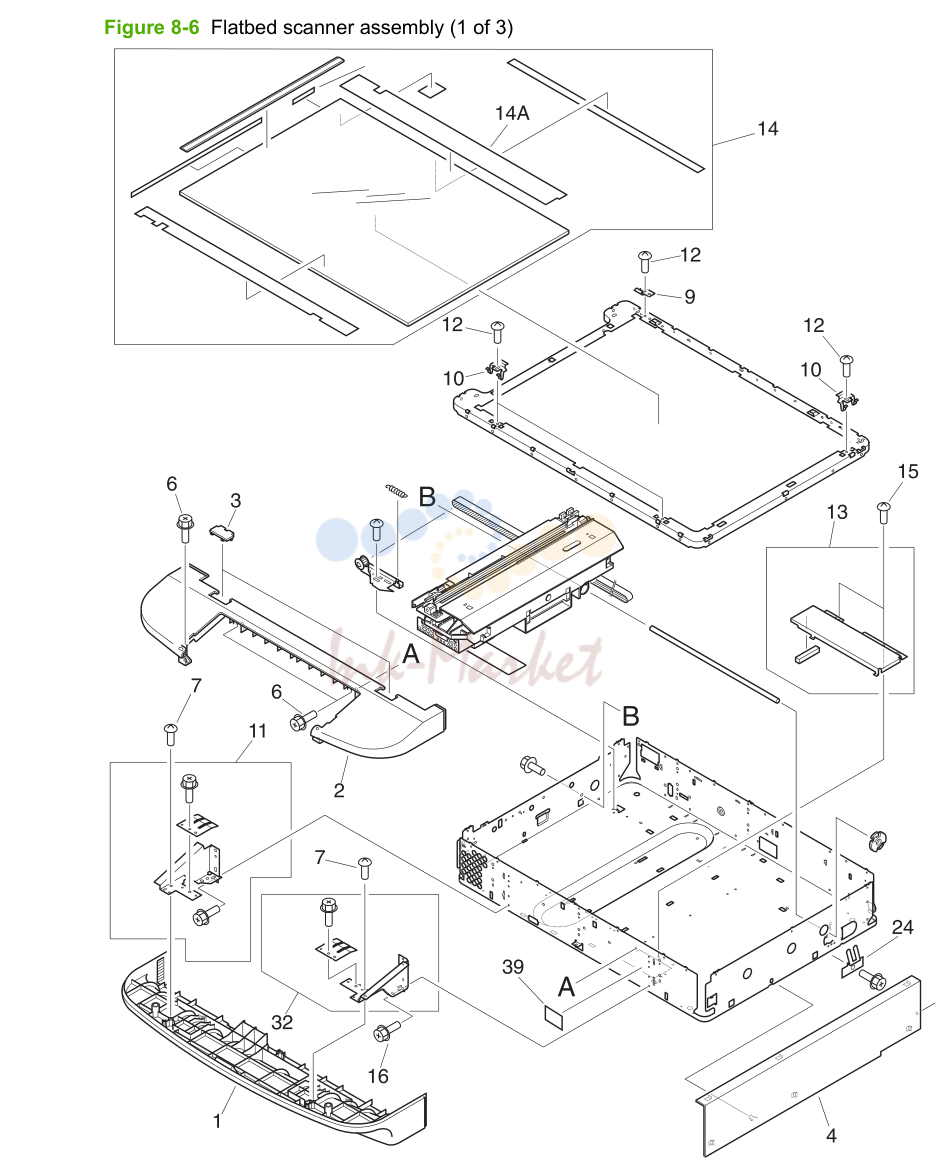

4. Flatbed scanner assembly

№	Артикул	Описание
1	RB2-7933-000CN запросить цену →	Cover, front lower
2	RB2-7934-000CN запросить цену →	Cover, front upper
3	RB2-7935-000CN запросить цену →	Cover, glass mount
4	RB2-8063-000CN запросить цену →	Cover, right
5		Screw Not orderable
6		Screw, RS M3x8 Not orderable
7		Screw, M4x10 Not orderable
8		Pivot, positioning Not orderable
9	RB2-7927-000CN запросить цену →	Mount, glass
10	RB2-7928-000CN запросить цену →	Mount, glass
11		Reinforcement plate assembly Not orderable
12		Screw, M3x5 Not orderable
13		Plate, base Not orderable
14	RF5-3676-000CN запросить цену →	Copyboard glass unit
15		Screw, TP M3x6 Not orderable
16		Screw, RS M3x6 Not orderable
17	RG1-4153-000CN запросить цену →	Power supply assembly
18	RH7-1485-000CN запросить цену →	Motor, 24vdc
19		Left hinge assembly Not orderable
20		Cable, guide assembly Not orderable
21		Motor bracket assembly Not orderable
22	RG5-6257-000CN запросить цену →	Scanner controller cable
23	RG5-6258-000CN запросить цену →	Sensor crossmember assembly
24	RB2-7920-000CN запросить цену →	Plate, slide shaft
25	RG5-7806-000CN запросить цену →	Flatbed sensor assembly
26		Intermediate PCA case Not orderable Not
27	RG5-6266-000CN запросить цену →	Delivery roller assembly
28		Ground cable Not orderable
29		Cartridge drive assembly Not orderable
30	RG5-6318-000CN запросить цену →	Fan assembly
31		Cable, fan Not orderable
32		Reinforcement plate assembly Not orderable
33		Screw, M4x6 Not orderable
34	RH5-3073-030CN запросить цену →	Flatbed intermediate PCA
35		Scanner motor cable Not orderable
36		DC controller cable Not orderable
37	RH5-3075-090CN запросить цену →	Scanner controller PCA
38	RS6-2492-020CN запросить цену →	Spring, compression
39		Label, adjustment Not orderable
40	RB2-7884-000CN запросить цену →	Lower delivery roller
41		Belt, timing Not orderable
42		Guide, slide Not orderable
424		Chapter 8 Parts and diagrams ENWW

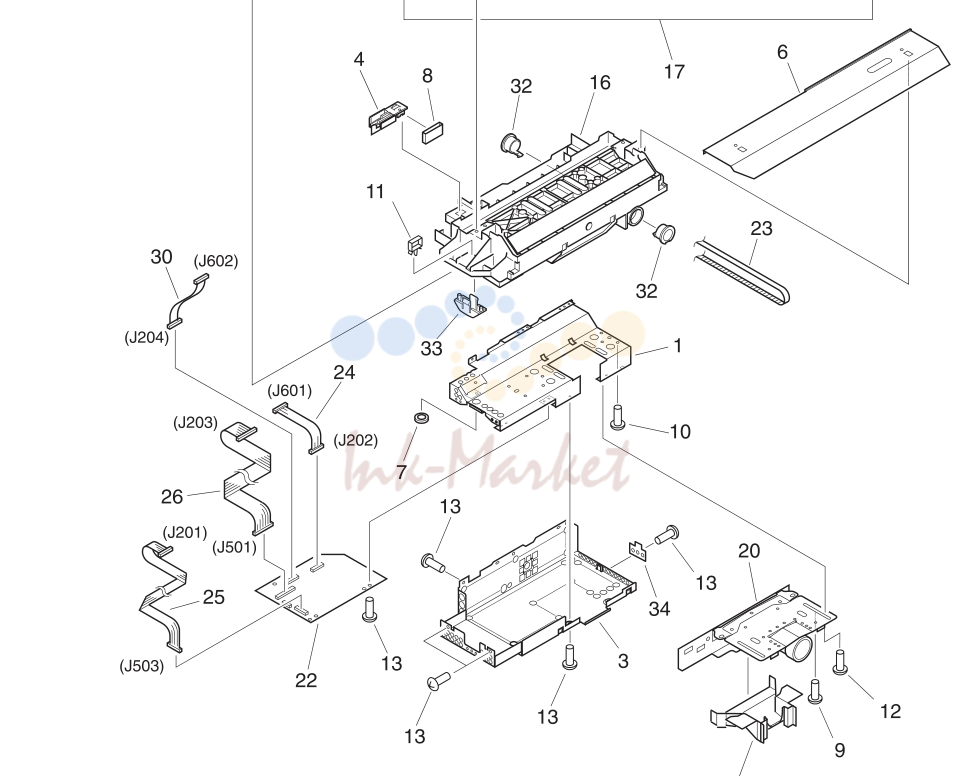

5. Flatbed optical assembly

№	Артикул	Альт. артикул	Описание
1			Cover, shield Not orderable
2			Lamp assembly Not orderable
3			Plate, shield Not orderable
4			Holder FFC Not orderable
5			Spindle Not orderable
6			Guide, cartridge Not orderable
7			Edge, cable Not orderable
8			Ferrite core Not orderable
9			Screw, w/washer M4x6 Not orderable
10			Screw, M3x12 Not orderable
11			Clamp, cable Not orderable
12			Screw, w/washer M3x12 Not orderable
13			Screw, TP M3x6 Not orderable
14			Screw, M4x10 Not orderable
15			Plate, shading Not orderable
16			Flatbed sub frame assembly Not orderable
17			Flatbed lamp assembly Not orderable
18			Clip, cable Not orderable
19			Screw, TP M3x6 Not orderable
20			CCD lens assembly Not orderable
21			Lamp Not orderable
22			Flatbed analog processor Not orderable
23			Belt, timing Not orderable
24			Cable, CCD Not orderable
25			Cable, flatbed Not orderable
26			Cable, power Not orderable
27			Inverter PCA Not orderable
28			Flatbed lamp assembly Not orderable
29			Cover, lens Not orderable
30			Cable, scanner Not orderable
31			Cable, lamp Not orderable
32			Bushing Not orderable
33			Block, slide Not orderable
34			Sheet, cover Not orderable
428			Chapter 8 Parts and diagrams ENWW

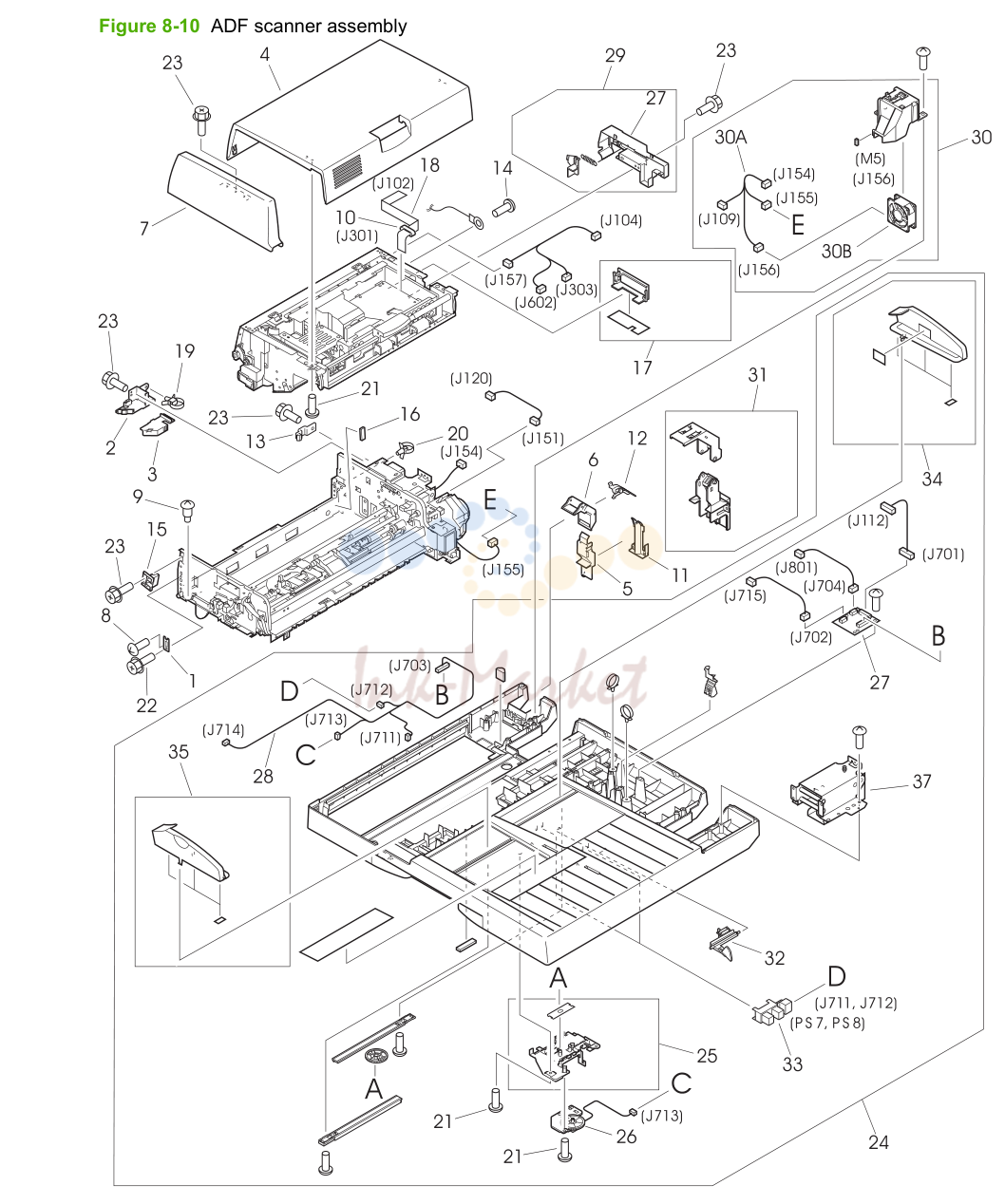

6. ADF scanner assembly

№	Артикул	Описание
1		Plate, support Not orderable
2		Guide, harness 1 Not orderable
3		Guide, harness 2 Not orderable
4	RB2-8040-000CN запросить цену →	Cover, jam
5	RB2-8046-000CN запросить цену →	Guide, I/F
6	RB2-8047-000CN запросить цену →	Guide, I/F
7	RB2-8048-000CN запросить цену →	Cover, front
8		Cover, front Not orderable
9		Screw, stepped M4x12 Not orderable
10	RB2-8678-000CN запросить цену →	Ferrite core
11	RB2-8681-000CN запросить цену →	Guide, I/F
12	RB2-8682-000CN запросить цену →	Guide, I/F
13		Guide, harness Not orderable
14		Screw, w/washer M4x6 Not orderable
15	RB2-8693-000CN запросить цену →	Holder, stop
16		Cushion Not orderable
17	RF5-3850-000CN запросить цену →	Cover, lamp right
18	RH2-5456-000CN запросить цену →	Processing PCA cable
19		Clamp, cable Not orderable
20		Clamp, cable Not orderable
21		Screw, M4x10 Not orderable
22		Screw, RS M3x6 Not orderable
23		Screw, RS M3x8 Not orderable
24	RG5-6272-050CN запросить цену →	Base, cover assembly
25		Back cover assembly Not orderable
26	RG5-6274-000CN запросить цену →	ADF width sensor assembly
27	RH5-3078-030CN запросить цену →	ADF intermediate PCA
28		ADF sensor cable Not orderable
29	RG5-6311-000CN запросить цену →	Cable, guide assembly
30	RG5-6312-030CN запросить цену →	ADF fan assembly
31	RG5-6313-030CN запросить цену →	I/F cable guide assembly
32	RB2-7943-000CN запросить цену →	Lever, sensor
33	WG8-5624-000CN запросить цену →	Photo-interrupter, TLP1
34	RF5-3682-000CN запросить цену →	Guide, rear tray
35	RF5-3698-000CN запросить цену →	Guide, front tray
36	RB2-7939-000CN запросить цену →	Tray, rack
37	RB2-7974-000CN запросить цену →	ADF right hinge
432		Chapter 8 Parts and diagrams ENWW

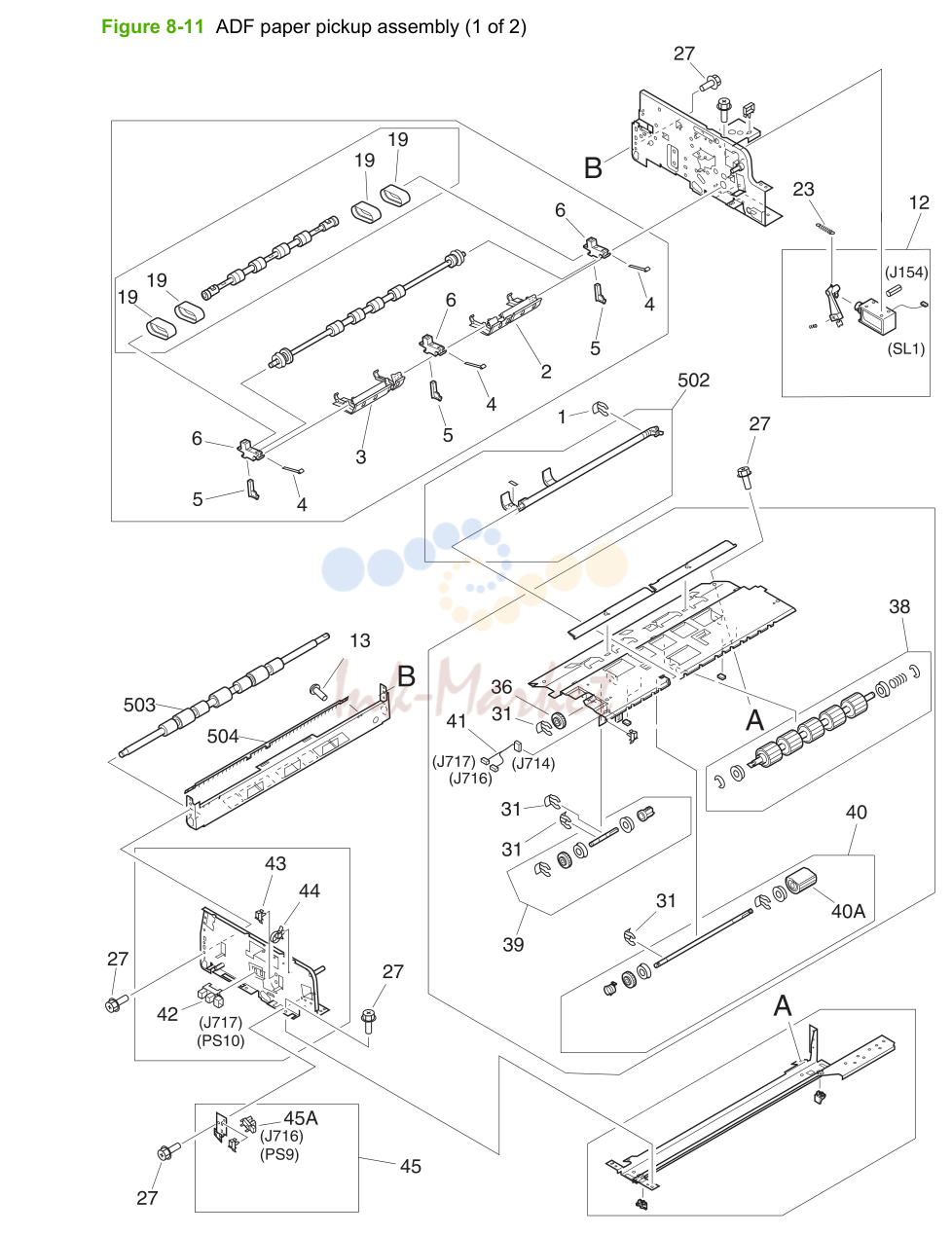

7. ADF paper pickup assembly

№	Артикул	Описание
1		Clip Not orderable
2	RF5-3689-020CN запросить цену →	Arm, flapper rear
3	RF5-3688-020CN запросить цену →	Arm, flapper
4	RB2-7991-000CN запросить цену →	Spring, leaf
5	RB2-7990-000CN запросить цену →	Holder, spring
6	RB2-7989-000CN запросить цену →	Holder, separation
7		Spring, tension Not orderable
8		Plate, bracket Not orderable
9	RB2-8002-000CN запросить цену →	Lever, empty
10		Belt, timing Not orderable
11		Belt, timing Not orderable
12	RG5-6289-020CN запросить цену →	Weight solenoid assembly
13		Screw, M3x5 Not orderable
14		Bushing Not orderable
15		Bushing Not orderable
16	RG5-6298-000CN запросить цену →	Weight assembly
17		Bushing Not orderable
18		Arm, tension Not orderable
19	RB2-7988-000CN запросить цену →	Belt, timing
20		Pulley 17T Not orderable
21		Spring, tension Not orderable
22	RS6-2496-000CN запросить цену →	Spring, tension
23	RS6-2498-000CN запросить цену →	Spring, tension
24		Gear, 16T Not orderable
25		Empty sensor bracket Not orderable
26		Screw, M3x8 Not orderable
27		Screw, RS M3x6 Not orderable
28		Gear shaft assembly Not orderable
29		Drive tension bracket Not orderable
30		Screw, M3x8 Not orderable
31		Clip Not orderable
32		Spring, tension Not orderable
33	RS6-2496-000CN запросить цену →	Spring, tension
34	RH7-5312-020CN запросить цену →	Solenoid
35		Mount, motor Not orderable
36		Gear, 28T Not orderable
37		Bushing Not orderable
38	RG5-6281-030CN запросить цену →	Separation roller assembly
39		Separation shaft assembly Not orderable
40	RG5-6283-020CN запросить цену →	Pickup roller assembly
41		ADF sensor cable Not orderable
42		Photo-interrupter, TLP1241 Not orderable
43		Clamp. cable Not orderable
44		Clamp. cable Not orderable
45	RG5-6285-020CN запросить цену →	Pickup sensor assembly
46		Drive motor assembly Not orderable
47		Feed motor assembly Not orderable
48	RB2-7978-000CN запросить цену →	Flag, empty
49		Belt, timing Not orderable
50		Clip Not orderable
51		Lever, shutter Not orderable
438		Chapter 8 Parts and diagrams ENWW
52		ADF left hinge Not orderable
501		Screw, TP M3x4 Not orderable
502	RG5-6286-000CN запросить цену →	Shutter assembly
503	RG5-6266-000CN запросить цену →	Roller delivery
504	RB2-7970-000CN запросить цену →	Static charge eliminator
505	RB2-8002-000CN запросить цену →	Lever, open
506	RG5-6277-000CN запросить цену →	Registration roller assembly

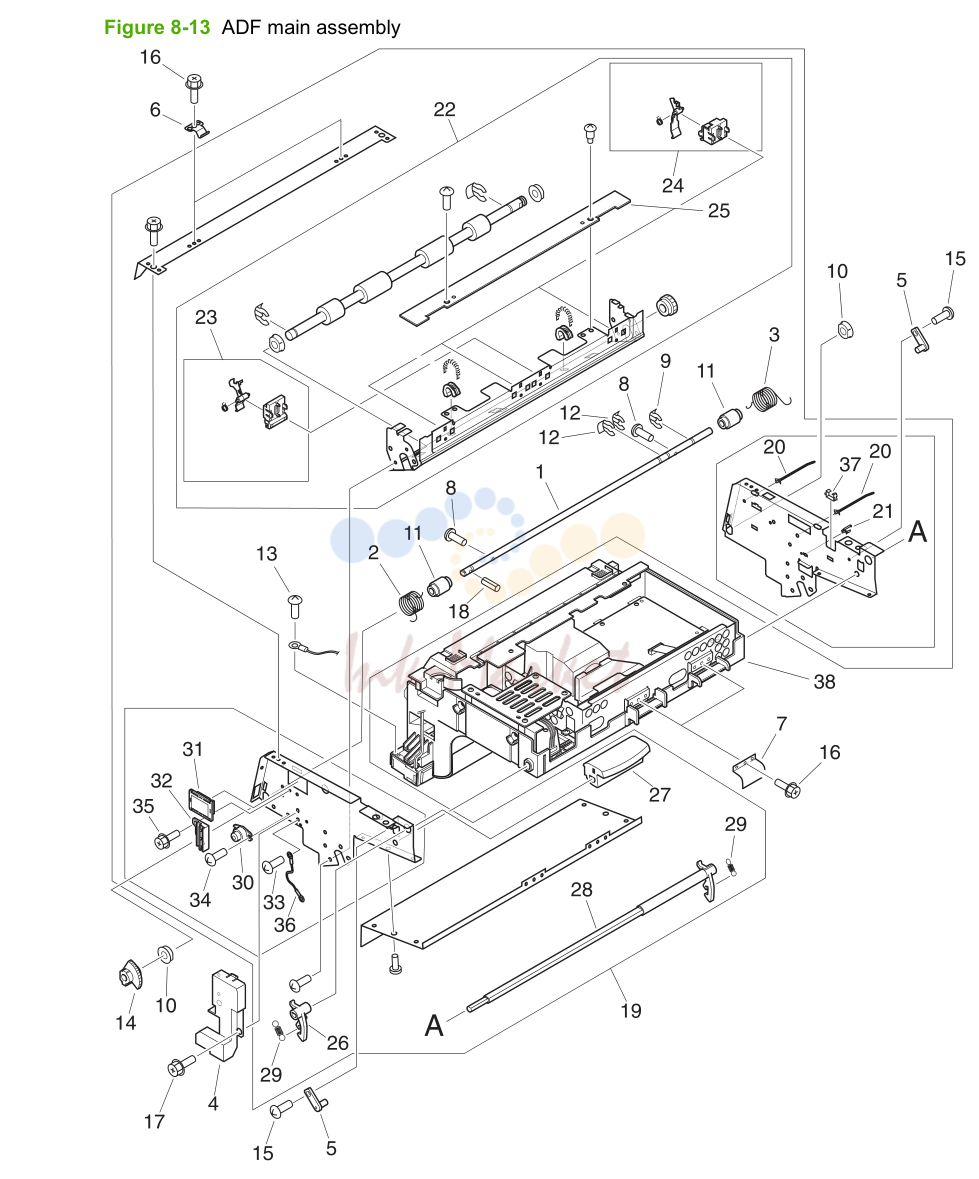

8. ADF main assembly

№	Артикул	Описание
1		Shaft, support Not orderable
2		Spring, torsion Not orderable
3		Spring, torsion Not orderable
4	RB2-8031-000CN запросить цену →	Cover, cable
5		Pin Not orderable
6		Spring, leaf Not orderable
7		Spring, leaf Not orderable
8		Screw, M4x6 Not orderable
9		Ring, stop Not orderable
10		Bushing Not orderable
11		Collar Not orderable
12		Clip Not orderable
13		Screw, w/washer M4x6 Not orderable
14		Gear, 50T Not orderable
15		Screw, M3x8 Not orderable
16		Screw, RS M3x6 Not orderable
17		Screw, RS M3x8 Not orderable
18		Pin, spring Not orderable
19		Cartridge frame assembly Not orderable
20		Clamp, cable Not orderable
21		Clamp, cable Not orderable
22	RG5-6304-040CN запросить цену →	Registration guide assembly
23	RG5-6305-000CN запросить цену →	Registration sensor holder assy
24	RG5-6306-020CN запросить цену →	Timing sensor holder assembly
25	RH5-3079-030CN запросить цену →	ADF sensor PCA
26	RB2-8017-000CN запросить цену →	Lever, knob
27	RB2-8015-000CN запросить цену →	Knob
28	RB2-8016-000CN запросить цену →	Shaft, knob
29	RS6-2503-000CN запросить цену →	Spring, tension
30		Gear damper unit Not orderable
31		Guide, edge Not orderable
32		Guide, cable Not orderable
33		Screw, w/washer M4x6 Not orderable
34		Screw, M3x8 Not orderable
35		Screw, RS M3x8 Not orderable
36		Grounding cable Not orderable
37		Guide, cable Not orderable
38	RG5-6307-020CN запросить цену →	ADF optical assembly
442		Chapter 8 Parts and diagrams ENWW

9. ADF optical assembly

№	Артикул	Описание
1		Sheet, front Not orderable
2		Sheet, rear Not orderable
3		Screw, w/washer M4x6 Not orderable
4		Screw, w/washer M3x12 Not orderable
5		Damper sheet Not orderable
6		Cover, unit Not orderable
7		ADF scanner assembly chassis Not orderable
8		ADF shield box assembly Not orderable
9		ADF Lens assembly Not orderable
10		Plate, shading Not orderable
11		Lamp Not orderable
12		Cover, lens Not orderable
13		Plate, heat sink Not orderable
14		ADF lamp assembly Not orderable
15		Cover, lens Not orderable
16		Cable, CCD Not orderable
17		Inverter PCA Not orderable
18		ADF analog processor PCA Not orderable
19		Screw, TP M3x6 Not orderable
20		Screw, M4x10 Not orderable
21		Screw, M3x8 Not orderable
22		Screw, RS M3x6 Not orderable
23		Cable, ADF inverter Not orderable
24		Flip-down glass assembly Not orderable
25		Plate, glass Not orderable
26		Screw, TP M3x6 Not orderable
1	RH5-3165-030CN запросить цену →	Intermediate PCA
2	RH5-3073-000CN запросить цену →	Flatbed intermediate PCA
3	RH5-3075-090CN запросить цену →	Scanner controller PCA
4	RH5-3078-030CN запросить цену →	ADF intermediate PCA
5	RH5-3079-030CN запросить цену →	ADF sensor PCA
6	RG1-4153-000CN запросить цену →	Power supply assembly
7		ADF analog processor PCA Not orderable
8		Inverter PCA Not orderable
9	RG5-6274-000CN запросить цену →	ADF width sensor assembly

10. Left door and diverter

№	Артикул	Описание
1	RG5-5647-070CN запросить цену →	Diverter assembly
2	RG5-5648-020CN запросить цену →	Damper assembly
3	XB4-5401-009CN запросить цену →	Screw, M4x
4	RB2-6007-000CN запросить цену →	Cover, left (left door)

11. Right cover assembly

№	Артикул	Описание
1	RG5-5740-020CN запросить цену →	Right cover knob assembly
2	RG5-8038-000CN запросить цену →	Cable, tray
3	RG5-5764-000CN запросить цену →	Grounding cable, tray
4	XA9-1200-000CN запросить цену →	Screw, M3x
5	RB2-5653-000CN запросить цену →	Tape, cover (restraining strap)
6	XA9-1500-000CN запросить цену →	Screw, M3x8, RS

12. Print engine internal components

№	Артикул	Описание
1	RB2-5522-000CN запросить цену →	Guide, pickup
2	RB2-5526-000CN запросить цену →	Guide, cartridge
3	RB2-5570-020CN запросить цену →	Hinge mount, damper
4	RB2-5654-000CN запросить цену →	Hinge arm, front cover
5	RB2-5697-000CN запросить цену →	Cover, right door, inside
6	RB2-5845-000CN запросить цену →	Knob, registration, jam removal
7	RG5-5721-000CN запросить цену →	Front inside cover assembly
8	RG5-5700-030CN запросить цену →	Jam clearing assembly, fuser
9	RG5-5746-030CN запросить цену →	Lever assembly, cartridge release
10	RB1-6421-000CN запросить цену →	Foot, right side
11	RB2-5529-000CN запросить цену →	Foot, left side
12	RG5-5718-000CN запросить цену →	Guide rail, cartridge
13	XA9-1495-000CN запросить цену →	Screw, M3x6, RS
14	XA9-1500-000CN запросить цену →	Screw, M3x8, RS
15	RB2-5759-000CN ✓ в наличии	Torque limiter, spacer
16	RF5-3338-000CN запросить цену →	Roller, feed/separation
17	RF5-3340-000CN запросить цену →	Roller, PICK
18	RB2-5547-000CN запросить цену →	Collar
19	RB2-5528-000CN запросить цену →	Link, connect
20	RS6-2285-000CN запросить цену →	Spring, tension

13. Figure 8-19 Print engine internal components (2 of 4)

№	Артикул	Описание
1	RB2-5517-020CN запросить цену →	Front fusing mount
2	RB2-5515-000CN запросить цену →	Front fusing rail
3	RB2-5516-000CN запросить цену →	Back fusing rail
4	RB2-5518-020CN запросить цену →	Back fusing mount
5	RB2-5523-000CN запросить цену →	Spring, leaf
6	XA9-1495-000CN запросить цену →	Screw, M3x
7	RG5-5724-050CN запросить цену →	Fuser connector holder assembly
8	RG5-8025-000CN запросить цену →	Fuser power cable
9	RS5-0708-000CN запросить цену →	Gear, 21T
10	RG5-8034-000CN запросить цену →	Fuser high-voltage cable
11	RG5-5651-030CN запросить цену →	Feed guide, transfer
12	XA9-1495-000CN запросить цену →	Screw, M3x6, RS
13	XA9-1500-000CN запросить цену →	Screw, M3x8, RS
14	RG5-5750-270CN запросить цену →	Fuser assembly, 110 V
14	RG5-5751-270CN запросить цену →	Fuser assembly, 220 V
15	XA9-1500-000CN запросить цену →	Screw, M3x
16	RG5-5717-020CN запросить цену →	Toner contact assembly
17	RS6-2299-000CN запросить цену →	Spring, tension
18	RB2-5639-000CN запросить цену →	Arm, shutter
19	RB2-5640-000CN запросить цену →	Shutter, laser
20	RS6-2296-000CN запросить цену →	Spring, tension

14. Figure 8-20 Print engine internal components (3 of 4)

№	Артикул	Описание
1	XA9-1495-000CN запросить цену →	Screw, M3x6, RS
2	XA9-1500-000CN запросить цену →	Screw, M3x8, RS
3	RG5-5704-040CN запросить цену →	Latch mount assembly
4	RG5-5699-040CN запросить цену →	End paper sensor assembly
5	RG5-7787-000CN запросить цену →	Upper cable guide assembly
6	RH7-5306-000CN запросить цену →	Fan, #5, cartridge fan
7	RG5-5715-030CN запросить цену →	Right rail assembly
8	RG5-5709-000CN запросить цену →	Cartridge, front pressure assembly
9	RG5-5710-000CN запросить цену →	Cartridge, back pressure assembly
10	RS6-2302-000CN запросить цену →	Spring, compression
11	RG5-5826-090CN запросить цену →	Laser/scanner assembly
12	RB2-5661-000CN запросить цену →	Rod, switch, ON/OFF
13	RG5-5713-020CN запросить цену →	Left rail, upper
14	RG5-5714-020CN запросить цену →	Left rail, lower

15. Figure 8-21 Print engine internal components (4 of 4)

№	Артикул	Описание
1	RG5-7778-030CN запросить цену →	Low voltage power supply assembly 110 V
1	RG5-7779-030CN запросить цену →	Low voltage power supply assembly 220 V
2	RH2-5445-000CN запросить цену →	Cable, HVPS flat ribbon
3	RH7-1657-000CN запросить цену →	Fan, #1, power supply
4	RH7-1623-000CN запросить цену →	Fan, #2, controller
5	RG5-7786-000CN запросить цену →	Back cable holder assembly
6	RG5-7783-000CN запросить цену →	Fan connecting cable
7	RG5-5727-030CN запросить цену →	Inlet assembly (Power SW 10)
8	RG5-5728-100CN запросить цену →	High voltage power supply (HVPS)
9	RG5-5779-030CN запросить цену →	Connector assembly
10	RG5-5719-100CN запросить цену →	Toner sensor contact with memory (antenna)
11	RG5-5722-030CN запросить цену →	Main cable harness assembly
12	XA9-1495-000CN запросить цену →	Screw, M3x6, RS
13	XA9-1500-000CN запросить цену →	Screw, M3x8, RS

16. Drum feed drive assembly

№	Артикул	Описание
1	XA9-1495-000CN запросить цену →	Screw, M3x6, RS
2	RB2-6077-000CN запросить цену →	Lever, switch
3	RH7-1622-000CN запросить цену →	Motor, DC, 24V (M1)
4	WC4-5136-000CN запросить цену →	Microswitch (SW1)

17. Cartridge lifter assembly

№	Артикул	Описание
1	RB2-5813-000CN запросить цену →	Custom/standard switch
2	RB2-5816-000CN запросить цену →	Spring, torsion
3	XA9-1466-000CN запросить цену →	Screw, W/W, M3x29.

18. Paper input unit

№	Артикул	Описание
1	RG5-5653-030CN запросить цену →	Holder, transfer
2	RF5-3319-000CN запросить цену →	Roller, transfer
3	RG5-5654-000CN запросить цену →	Guide, transfer/pre-transfer

19. Delivery assembly

№	Артикул	Описание
1	RB2-6494-000CN запросить цену →	Flapper can
2	RH7-1658-000CN запросить цену →	Fan
3	RB2-6490-000CN запросить цену →	Fan cover
4	XA9-1500-000CN запросить цену →	M3x6 RS screw
5	RG5-5641-000CN запросить цену →	Left cross member assembly
1	RG5-7780-060CN запросить цену →	DC controller PCA
2	RG5-8013-000CN запросить цену →	Delivery PCA
3	RG5-8009-000CN запросить цену →	Print cartridge memory controller PCA
4	RG5-7896-000CN запросить цену →	Paper pickup (PIU) PCA

20. Tray 4 main body

№	Артикул	Описание
1	RB2-7648-040CN запросить цену →	Cover, front
2	RB2-7649-000CN запросить цену →	Cover, right
3	RB2-7650-000CN запросить цену →	Cover, right back
4	RB2-7651-000CN запросить цену →	Cover, left back
5	RB2-7652-000CN запросить цену →	Cover, center
6	RF5-3644-020CN запросить цену →	Cover, back
7	RF5-3645-000CN запросить цену →	Cover, left
8	RS5-9099-000CN запросить цену →	Screw, stepped
9	XA9-0499-000CN запросить цену →	Screw, W/W, M4x
10	XB6-7400-000CN запросить цену →	Screw, M4x
11	RG5-6227-040CN запросить цену →	Paper path connection unit (PPCU)
12	RG5-6208-180CN запросить цену →	Paper input unit (PIU)
13	RF5-3338-000CN запросить цену →	Feed/separation rollers
14	RG5-6225-100CN запросить цену →	Tray 4 vertical registration assembly (VTU/ VRA)
15		Tray 4 C8531-67908
16	RB2-7762-020CN запросить цену →	Lever, standard/custom
17	RB2-7709-020CN запросить цену →	Caster
18	XA9-1300-000CN запросить цену →	Screw, M4x

21. Figure 8-32 Tray 4 main body (2 of 2)

№	Артикул	Описание
1	RB2-7678-030CN запросить цену →	Caster, back
1	RB3-0304-050CN запросить цену →	Caster, front swivel
3	XA9-0912-000CN запросить цену →	Screw, M5x
4	RG5-6206-030CN запросить цену →	Switch assembly (SW21)
5	RG5-6207-060CN ✓ в наличии	Paper size sensing assembly
6	XA9-0732-000CN запросить цену →	Screw, M4x8, RS
7	RG5-6229-040CN запросить цену →	Paper volume sensing assembly
8	XA9-0994-000CN запросить цену →	Screw, M4x
9	RG5-6250-040CN запросить цену →	Power supply
10		Jet-Link cable holder assembly (see 10a, 10b, and 10c) N/A

22. Tray 4 drive assembly

№	Артикул	Описание
1	RG5-6238-020CN запросить цену →	Paper size PCA
2	RG5-6237-020CN запросить цену →	Paper volume PCA
3	RG5-6235-150CN запросить цену →	Deck controller PCA
4	RG5-6239-020CN запросить цену →	LED PCA

23. Tray 1 assembly

№	Артикул	Описание
1	RG5-5809-060CN запросить цену →	Tray assembly
2	RG5-5811-040CN запросить цену →	Service cover assembly
3	RF5-3403-000CN запросить цену →	Roller, pickup
4	RF5-3404-000CN запросить цену →	Roller, separation
5	RB2-6537-000CN запросить цену →	Cover hooks
