Hewlett Packard HP M570 — каталог запчастей со схемами

Содержание

1. Assembly locations
2. Covers
3. Right-door assembly
4. Internal assemblies (2 of 6)
5. Internal assemblies (3 of 6)
6. Internal assemblies (4 of 6)
7. Internal assemblies (5 of 6)
8. Internal assemblies (6 of 6)
9. Assessories
10. Paper feeder main body

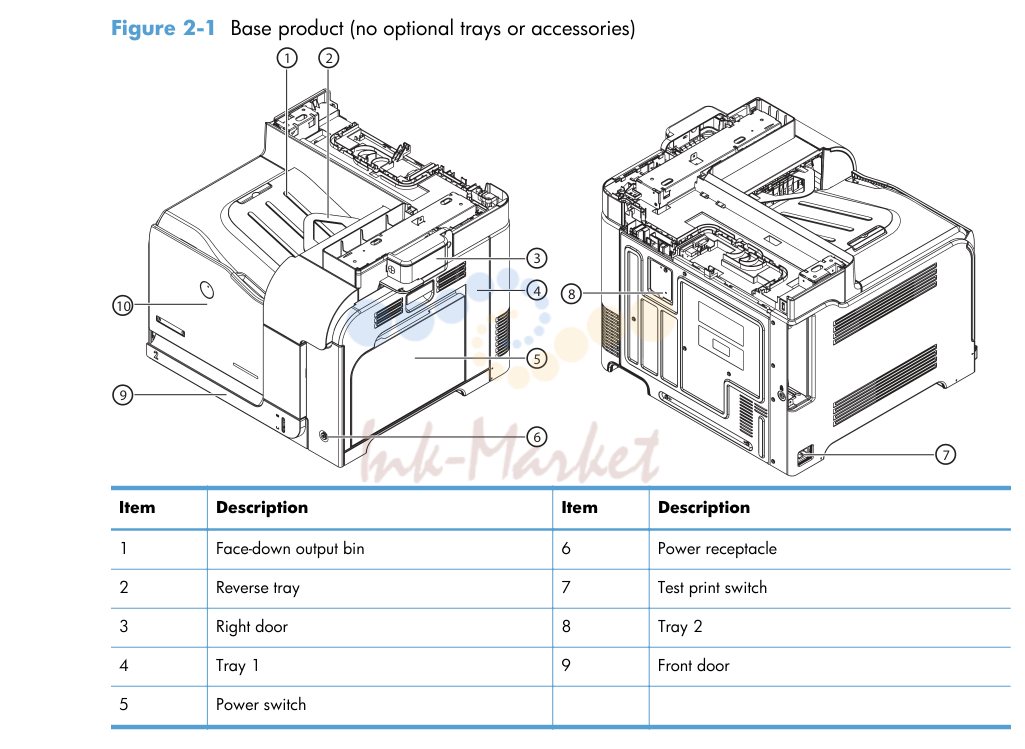

1. Assembly locations

№	Артикул	Альт. артикул	Описание
1			Face-down output bin 6 Power receptacle
2			Reverse tray 7 Test print switch
3			Right door 8 Tray
4			Tray 1 9 Front door
5			Power switch
204			Chapter 2 Parts and diagrams ENWW
1			Connector
2			Tray
3			Positioning pins

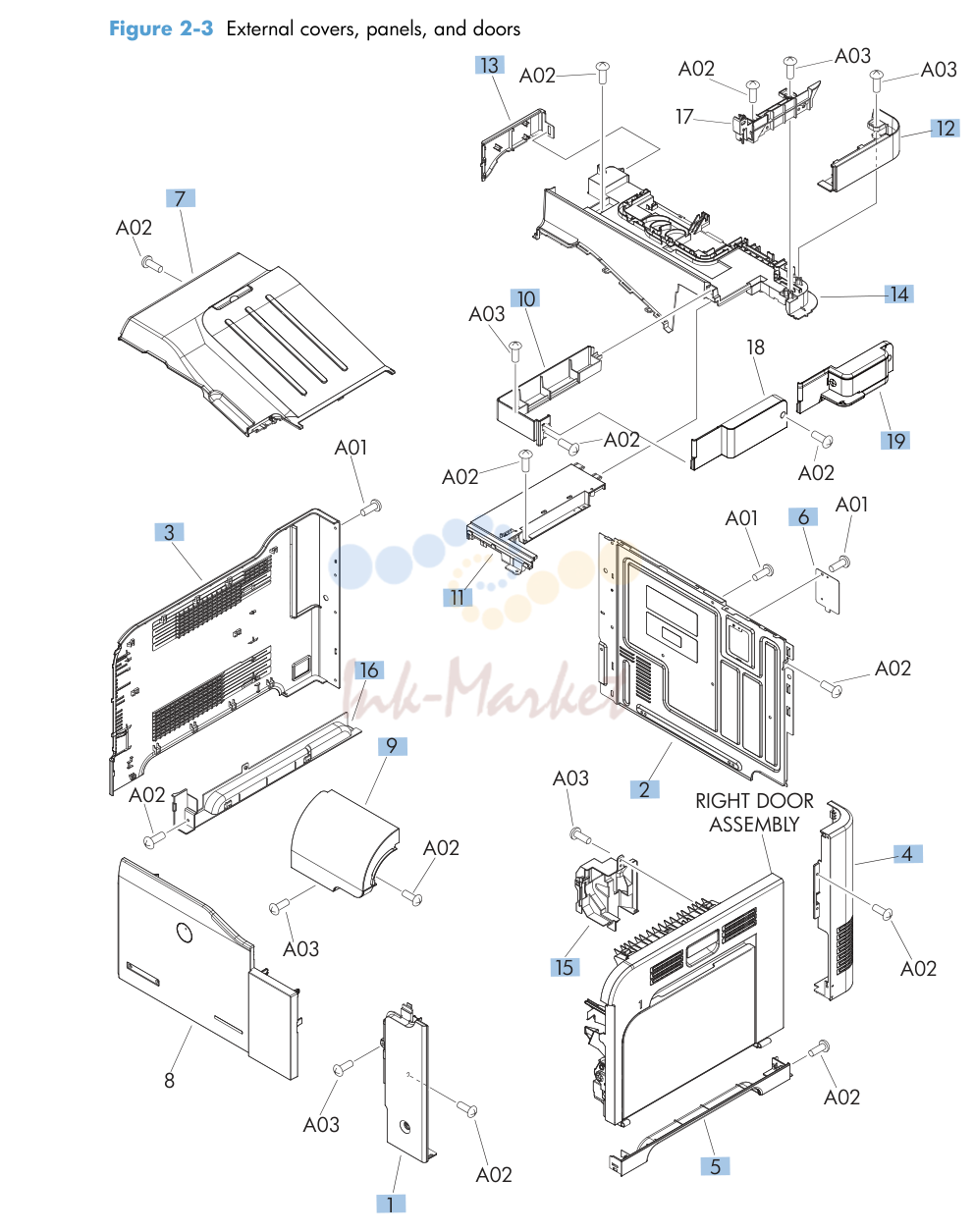

2. Covers

№	Артикул	Описание
1	RC2-5056-000CN запросить цену →	Cover, right front
2	RC2-5048-000CN запросить цену →	Cover, rear
3	RC2-5052-000CN запросить цену →	Cover, left
4	RC2-5057-000CN запросить цену →	Cover, rear right
5	RC2-5059-000CN запросить цену →	Cover, right lower
6	RC2-5938-000CN запросить цену →	Plate, blanking
7	RL1-1941-030CN запросить цену →	Tray, paper delivery
9	RM1-9198-000CN запросить цену →	Control panel cover assembly
10	RC3-2095-000CN запросить цену →	Cover, right
11	RC3-2093-000CN запросить цену →	Cover, upper right
12	RC3-2096-000CN запросить цену →	Cover, right rear
13	RC3-2094-000CN запросить цену →	Cover, left rear
14	RC3-2092-000CN запросить цену →	Cover, upper rear
15	RC2-4924-000CN запросить цену →	Cover, right door gear rear
16	RC2-5069-000CN запросить цену →	Cover, left lower

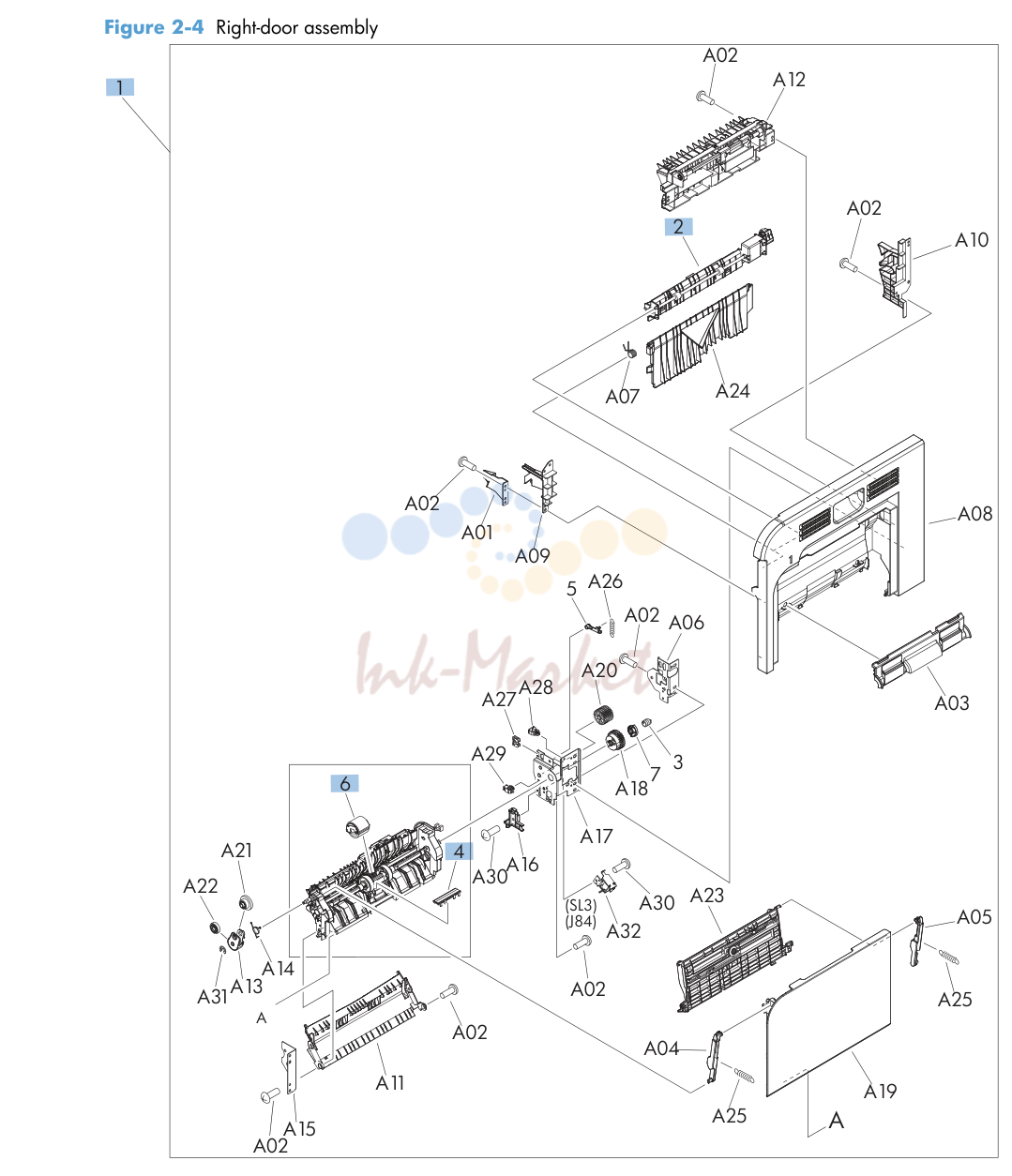

3. Right-door assembly

№	Артикул	Описание
3	RL1-1914-020CN запросить цену →	Cover, front inner lower unit
5	RC3-1070-000CN запросить цену →	Cover, front inner upper
6	RL1-1915-000CN запросить цену →	Cover, front inner lower
12	RM1-5696-000CN запросить цену →	Waste toner detect assembly
13	RM1-8138-000CN запросить цену →	Waste toner duct assembly
14	RM1-4989-000CN запросить цену →	Toner collection unit (TCU)
21	RC2-4780-000CN запросить цену →	Waste toner box seal

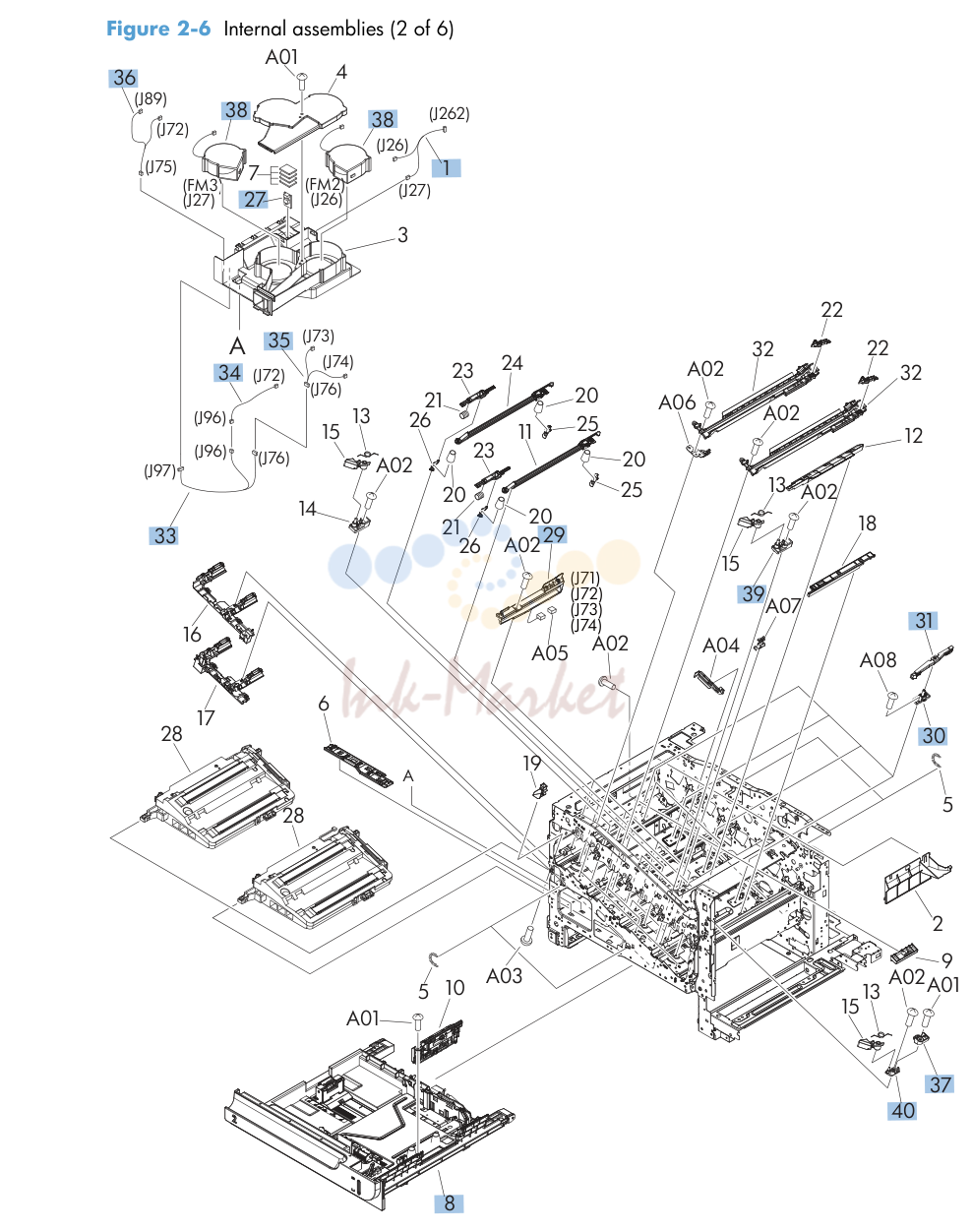

4. Internal assemblies (2 of 6)

№	Артикул	Описание
1	RM1-5746-000CN запросить цену →	Fan cable assembly
8	RM1-4962-060CN запросить цену →	Tray
27	RK2-3267-000CN запросить цену →	Temperature sensor unit
29	RM1-5700-000CN запросить цену →	Toner sensor holder assembly
30	RM1-5588-000CN запросить цену →	Stand assembly
31	RM1-8149-000CN запросить цену →	Base assembly
33	RM1-5749-000CN запросить цену →	Connecting cable assembly
34	RM1-5740-000CN запросить цену →	Sensor cable assembly
35	RM1-5741-000CN запросить цену →	Sensor cable assembly
36	RM1-5752-000CN запросить цену →	Motor/sensor cable assembly
37	RC2-5957-000CN запросить цену →	Cartridge lock lever holder
38	RK2-2418-000CN запросить цену →	Fan (FM2, FM3)
39	RC3-1075-000CN запросить цену →	Cartridge lock lever holder
40	RC2-5956-000CN запросить цену →	Cartridge lock lever holder

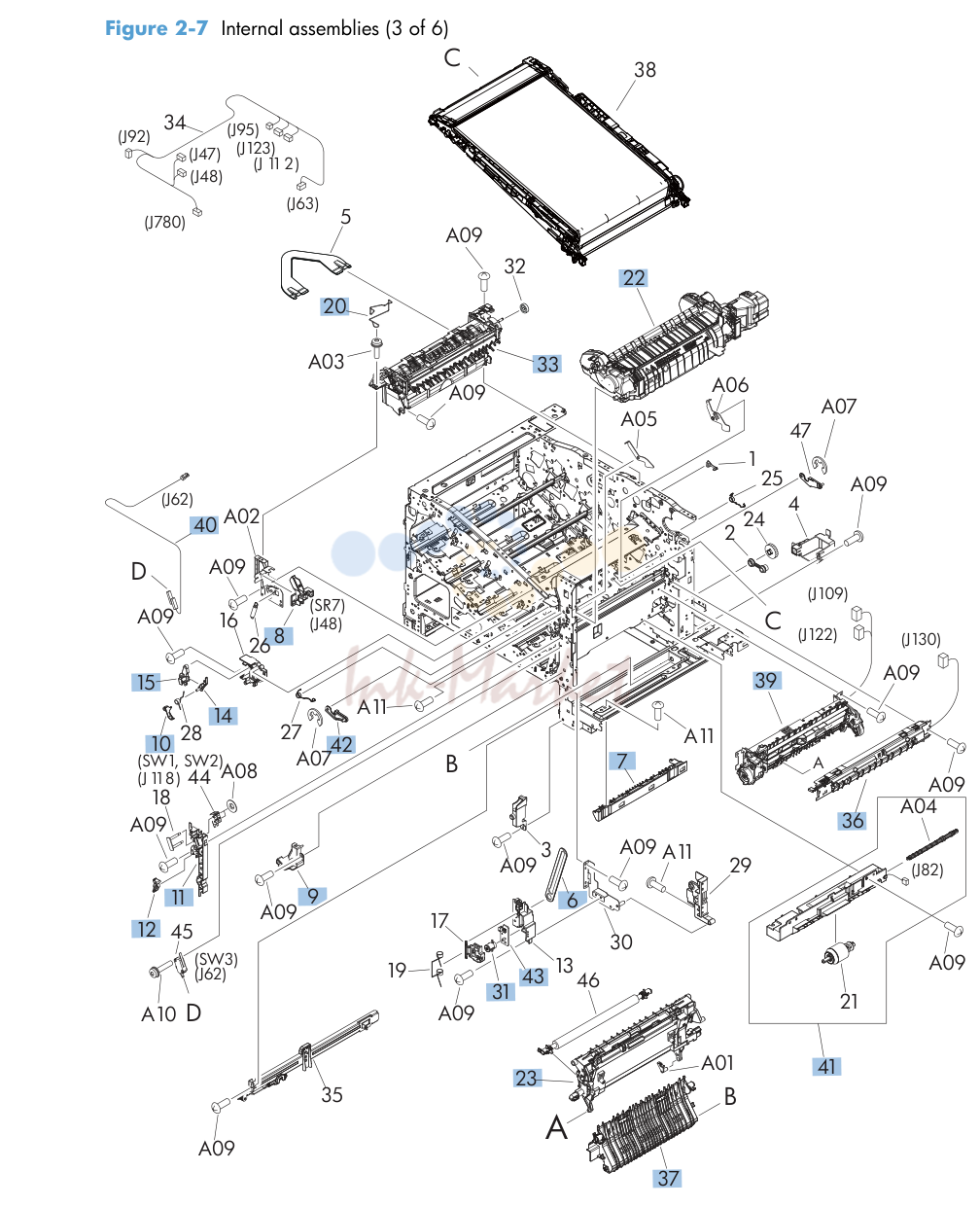

5. Internal assemblies (3 of 6)

№	Артикул	Описание
6	RC2-4916-000CN запросить цену →	Link, door stopper
7	RC2-4915-000CN запросить цену →	Guide, option enterance
8	RM1-8178-000CN запросить цену →	Sensor cable guide assembly (SR7)
9	RC2-5019-000CN запросить цену →	Cover, inner right lower
10	RC2-5120-000CN запросить цену →	Link, interlock (SW1)
11	RC2-5123-000CN запросить цену →	Mount, interlock switch
12	RC2-5121-000CN запросить цену →	Arm, interlock link switch
14	RC2-5119-000CN запросить цену →	Link, interlock
15	RC2-5118-000CN запросить цену →	Link, interlock
20	RC2-4828-000CN запросить цену →	Wire (mech) sensor project
22	RM1-8154-000CN запросить цену →	Fuser (110V)
22	RM1-8156-000CN запросить цену →	Fuser (220V)
23	RM1-4952-030CN запросить цену →	Secondary transfer assembly
31	RL1-1947-000CN запросить цену →	Button, power supply
33	RM1-4970-060CN запросить цену →	Paper delivery assembly
36	RM1-8163-000CN запросить цену →	Density detect assembly
37	RM1-9192-000CN запросить цену →	Pick up lower guide assembly
39	RM1-4969-000CN запросить цену →	Registration assembly
40	RM1-8065-000CN запросить цену →	Switch cable assembly
41	RM1-4967-000CN запросить цену →	Paper pick up assembly
42	RM1-5532-000CN запросить цену →	Front lock arm assembly
43	RM1-8097-000CN запросить цену →	Switch PCA assembly

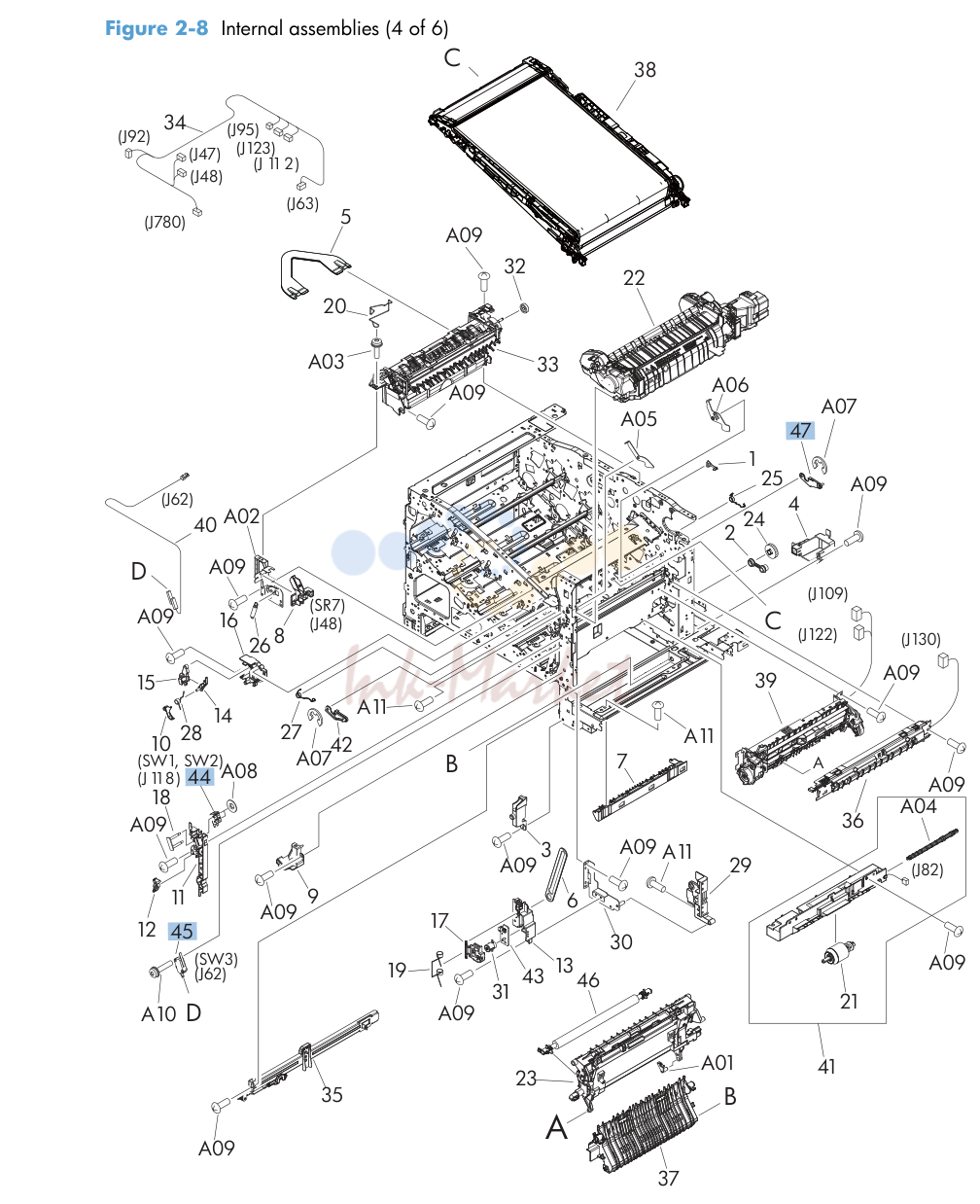

6. Internal assemblies (4 of 6)

№	Артикул	Описание
44	RM1-5732-000CN запросить цену →	Door switch assembly (SW2)
45	WC4-5171-000CN запросить цену →	Microswitch (SW3)
47	RM1-5533-000CN запросить цену →	Rear lock arm assembly

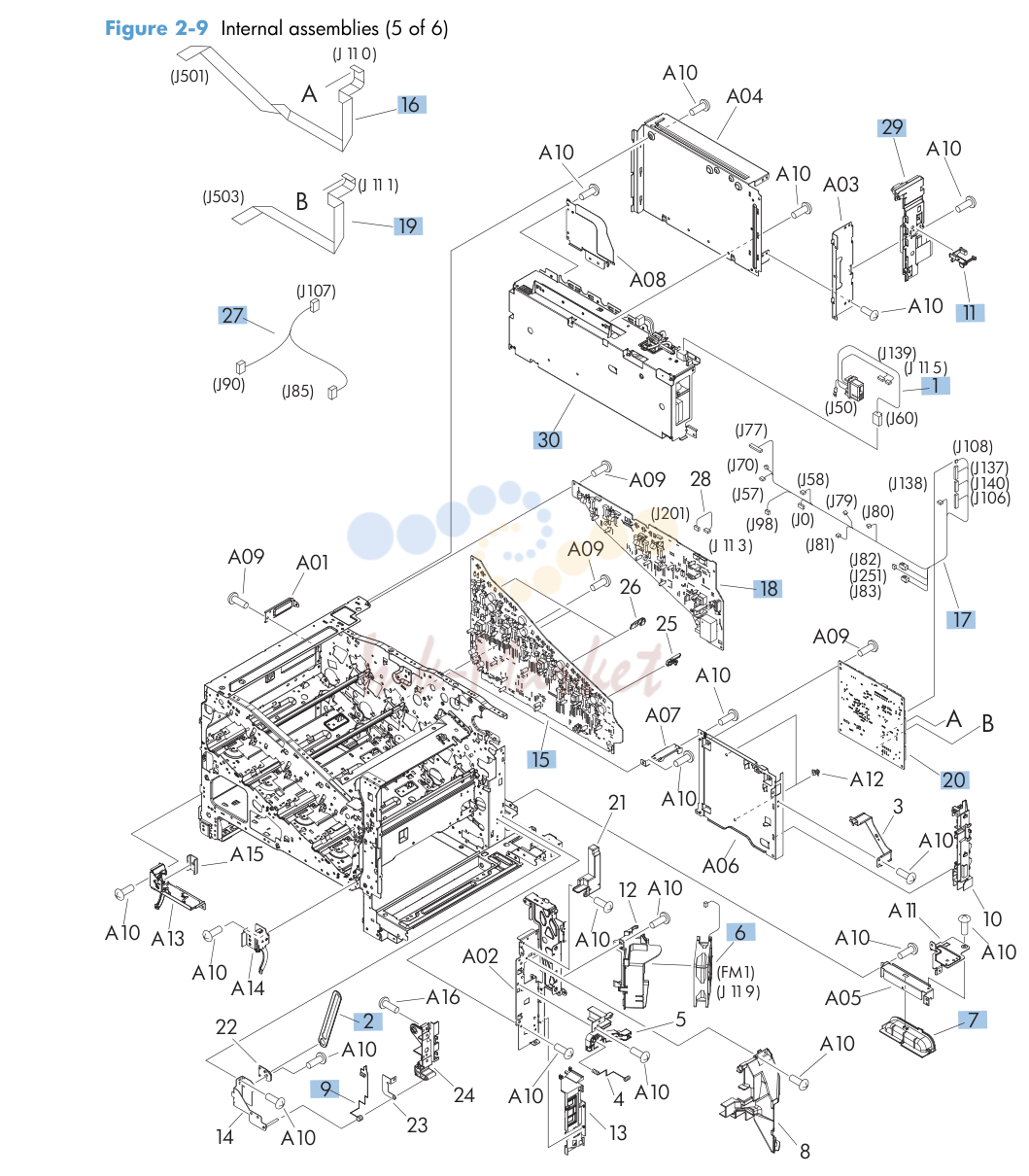

7. Internal assemblies (5 of 6)

№	Артикул	Описание
1	RM1-5714-000CN запросить цену →	Fusing connecting cable assembly
2	RC2-4916-000CN запросить цену →	Link, door stopper
6	RK2-2416-000CN запросить цену →	Fan (FM1)
7	RC2-5042-000CN запросить цену →	Rear handle
9	RC2-5148-000CN запросить цену →	Spring, grounding
11	RC2-5943-000CN запросить цену →	Switch arm
15	RM1-8087-000CN запросить цену →	Lower HVPS (D)
16	RK2-3941-000CN запросить цену →	Cable, laser FCC
17	RM1-8084-000CN запросить цену →	Cable, rear assembly
18	RM1-8088-000CN запросить цену →	Upper HVPS (T)
19	RK2-3943-000CN запросить цену →	Cable, laser FCC
20	RM1-8119-000CN запросить цену →	DC Controller
27	RM1-5737-000CN запросить цену →	Cable, MP sensor assembly
29	RM1-8086-000CN запросить цену →	Interconnect PCA (ICB)
30	RM1-8102-000CN запросить цену →	LVPS (110V)
30	RM1-8103-000CN запросить цену →	LVPS (220V)

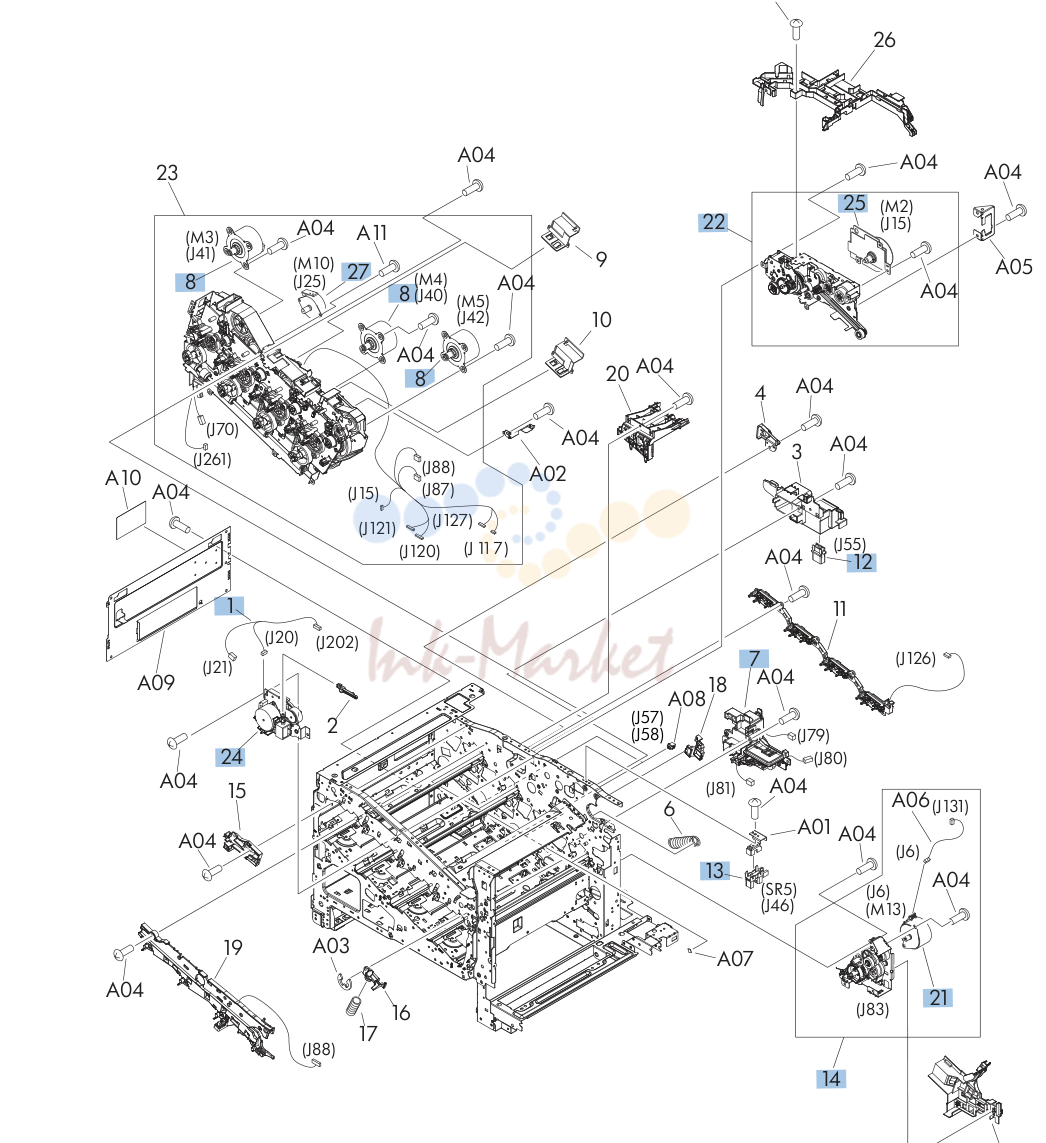

8. Internal assemblies (6 of 6)

№	Артикул	Описание
1	RM1-5730-000CN запросить цену →	Duplexing unit cable assembly
7	RM1-4976-000CN запросить цену →	Lifter drive assembly
8	RM1-8105-000CN запросить цену →	Main motor unit (M3, M4, M5)
12	VS1-7258-007CN запросить цену →	Connector, drawer
13	WG8-5935-000CN запросить цену →	Photo interrupter (SR5)
14	RM1-8135-000CN запросить цену →	Paper pick up drive assembly
21	RM1-5773-000CN запросить цену →	Pickup motor assembly (M13)
22	RM1-8134-000CN запросить цену →	Fusing drive assembly
24	RM1-4973-000CN запросить цену →	Duplex drive assembly
25	RM1-4983-000CN запросить цену →	Fusing motor assembly (M2)
27	RK2-2415-000CN запросить цену →	Stepping motor, DC (M10)

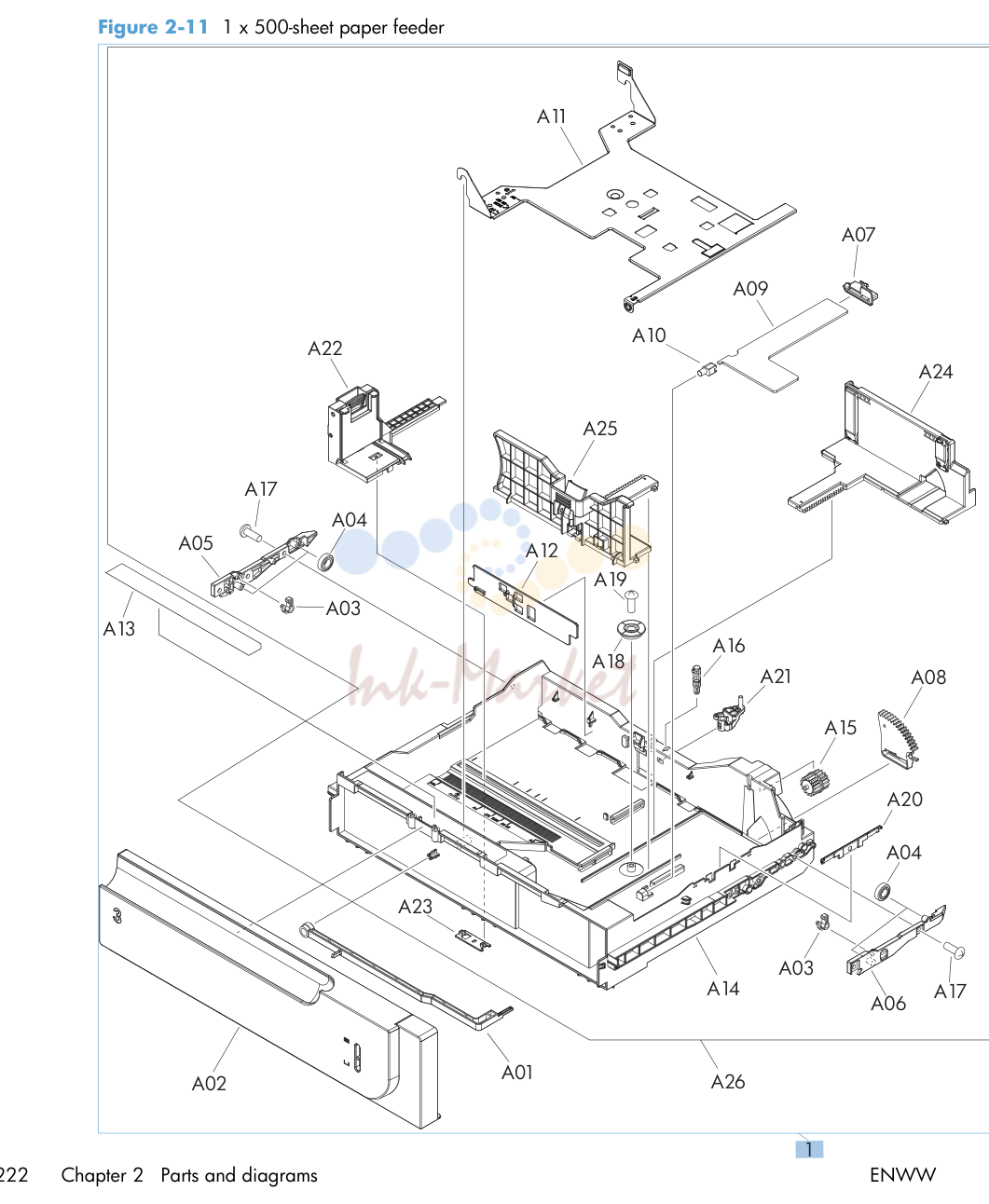

9. Assessories

№	Артикул	Описание
1	RC2-5428-000CN запросить цену →	Cover, left
2	RC2-5429-000CN запросить цену →	Cover, rear
3	RC2-5427-000CN запросить цену →	Cover, right
4	RC2-5425-000CN запросить цену →	Cover, front upper
5	RC2-5426-000CN запросить цену →	Cover, front right
7	RC2-5430-000CN запросить цену →	Cover, left front

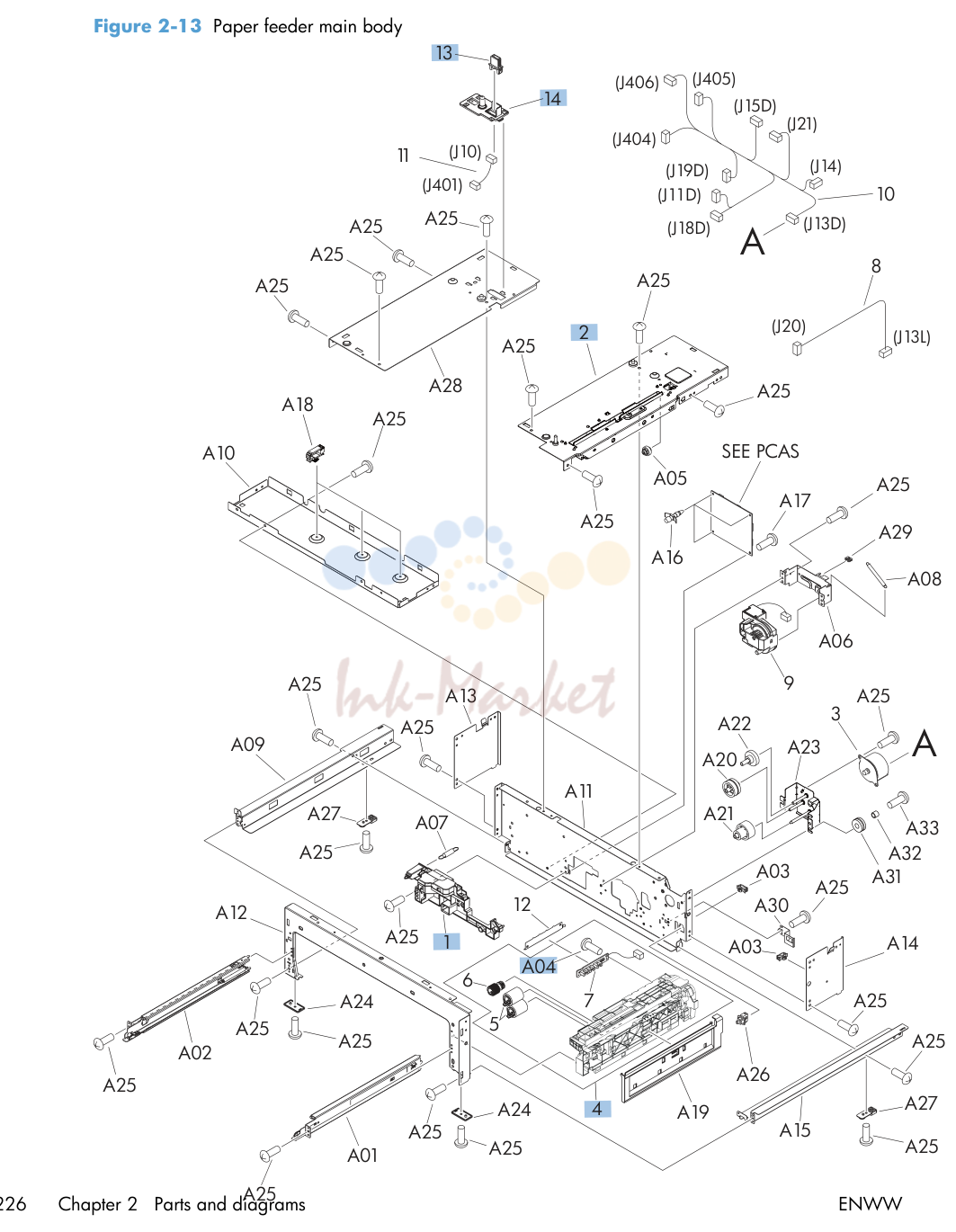

10. Paper feeder main body

№	Артикул	Описание
1	RM1-5913-000CN запросить цену →	Lifter base assembly
2	RM1-6194-030CN запросить цену →	Paper feed assembly
4	RM1-5919-000CN ✓ в наличии	Paper pickup assembly
13	VS1-7257-007CN запросить цену →	Drawer connector
14	RC2-5416-000CN запросить цену →	Holder, drawer connector
