Содержание

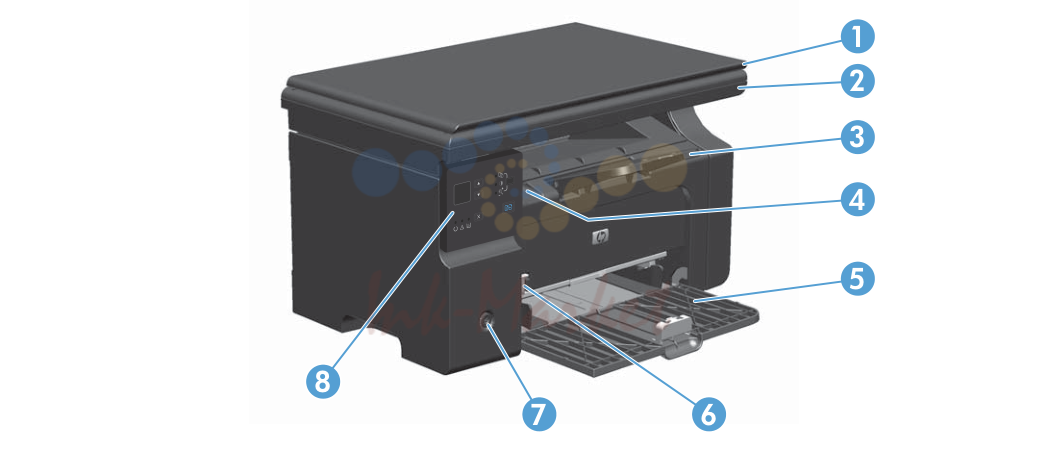

1. Assembly locations

1. Assembly locations

№АртикулАльт. артикулОписание
1Scanner lid
2Scanner assembly
3Output bin with extension for long paper
4Print-cartridge door lift-tab
5Input tray
6Short-media extender tool
7Power button
8Control panel
184Chapter 3 Parts and diagrams ENWW
1Document feeder
2Document feeder output bin
3Scanner lid
4Scanner assembly
5Output bin with extension for long paper
6Print-cartridge door lift-tab
7Input tray
8Short-media extender tool
9Power button
10Control panel

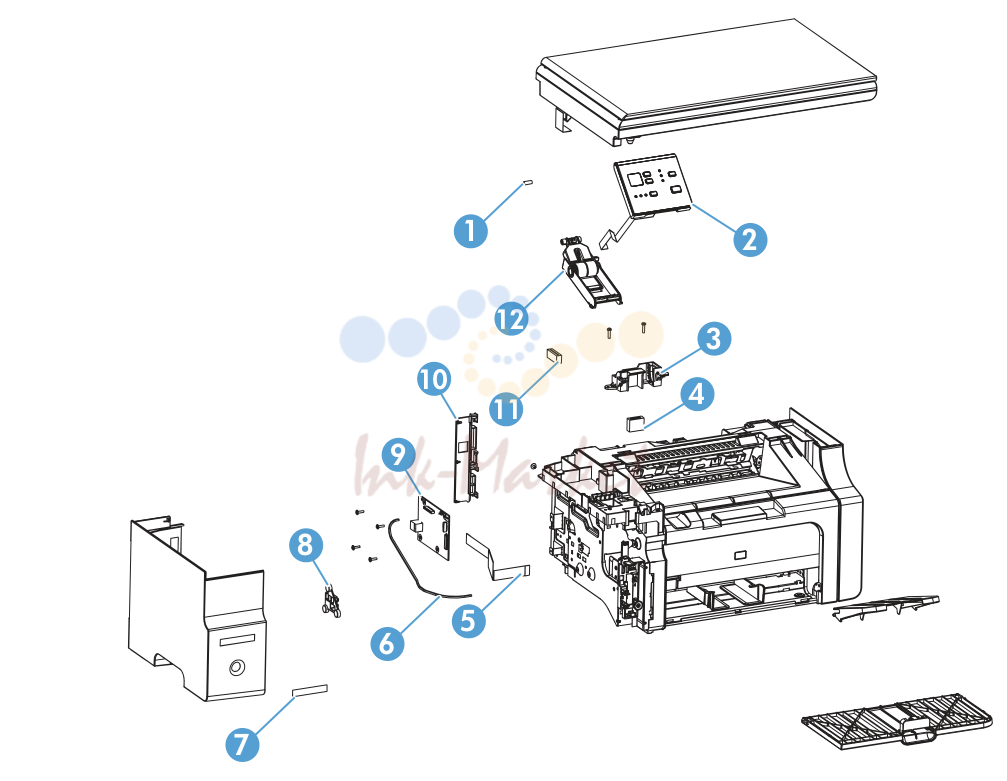

2. Assembly views

2. Assembly views

№АртикулАльт. артикулОписание
1CE841-00014 запросить цену →Control panel, spring
2CE841-60107 запросить цену →Control panel (HP LaserJet Professional M1130 MFP series)
3CE841-40005 запросить цену →Control panel, mount
49170-1821 запросить цену →Ferrite, rectangular EMI ROHS
5CE847-60105 запросить цену →Cable engine, video FFC 3:
6CE847-60109 запросить цену →Cable, engine 24 V 3:
77121-8265 запросить цену →Nameplate, metal low profile 3.5 ROHS
8CE847-40008 запросить цену →Spacer, formatter
9CE831-60001 ✓ в наличииFormatter PCA assembly (HP LaserJet Professional M1130 MFP
10CE847-40009 запросить цену →Cover, I/O (HP LaserJet Professional M1130 MFP series)
119170-2385 запросить цену →Core-ferrite, ribbon core ROHS
12CE847-60110 запросить цену →Assylink, 3 in

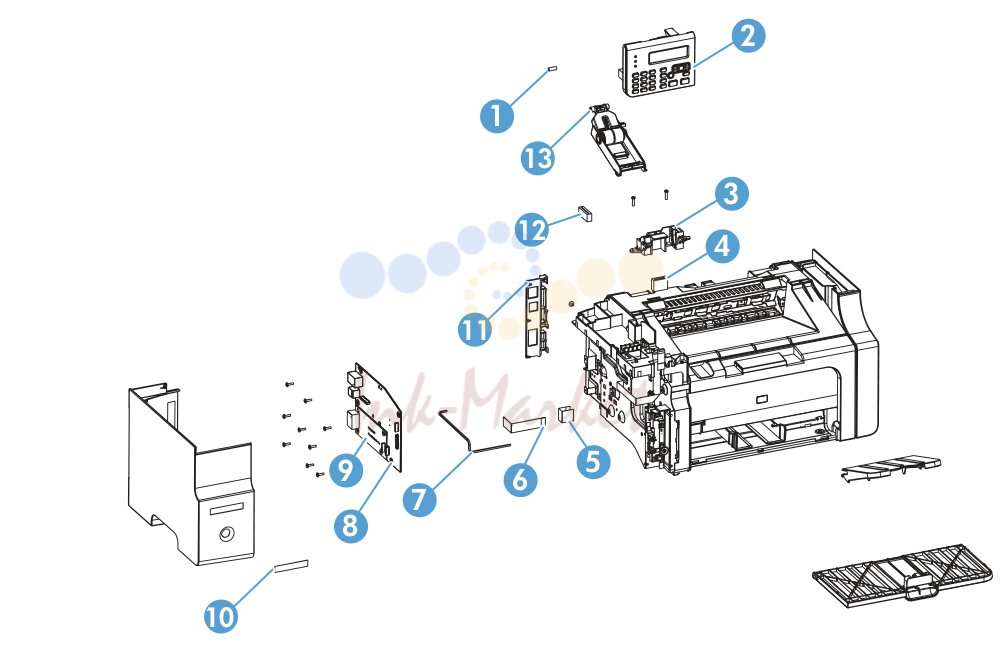

3. Assembly view, HP LaserJet Professional M1210 MFP series

3. Assembly view, HP LaserJet Professional M1210 MFP series

№АртикулАльт. артикулОписание
1CE841-00014 запросить цену →Control panel, spring
2CE841-60110 ✓ в наличииControl panel, Western (HP LaserJet Professional M1210 MFP
2CE841-60109 запросить цену →Control panel, Asian (HP LaserJet Professional M1210 MFP
3CE841-40005 запросить цену →Control panel, mount
49170-1821 запросить цену →Ferrite, rectangular EMI ROHS
5CE841-60116 запросить цену →Jumper, fax PCA
6CE841-60108 запросить цену →Cable engine, video FFC 4:
7CE847-60107 ✓ в наличииCable, engine 24 V 4:
8CE832-60001 ✓ в наличииFormatter PCA assembly (HP LaserJet Professional M1210 MFP
9CE833-60001 запросить цену →Fax card, Billow DAA US (HP LaserJet Professional M1210 MFP
9CE868-60001 запросить цену →Fax card, DAA Euro (HP LaserJet Professional M1210 MFP
9CD643-60001 запросить цену →Fax card, DAA Brazil (HP LaserJet Professional M1210 MFP
107121-8265 запросить цену →Nameplate, metal low profile 3.5 ROHS
11CE841-40026 запросить цену →Cover, I/O (HP LaserJet Professional M1130 MFP series)
129170-2385 запросить цену →Core-ferrite, ribbon core ROHS
13CE841-60119 ✓ в наличииAssylink, 4 in

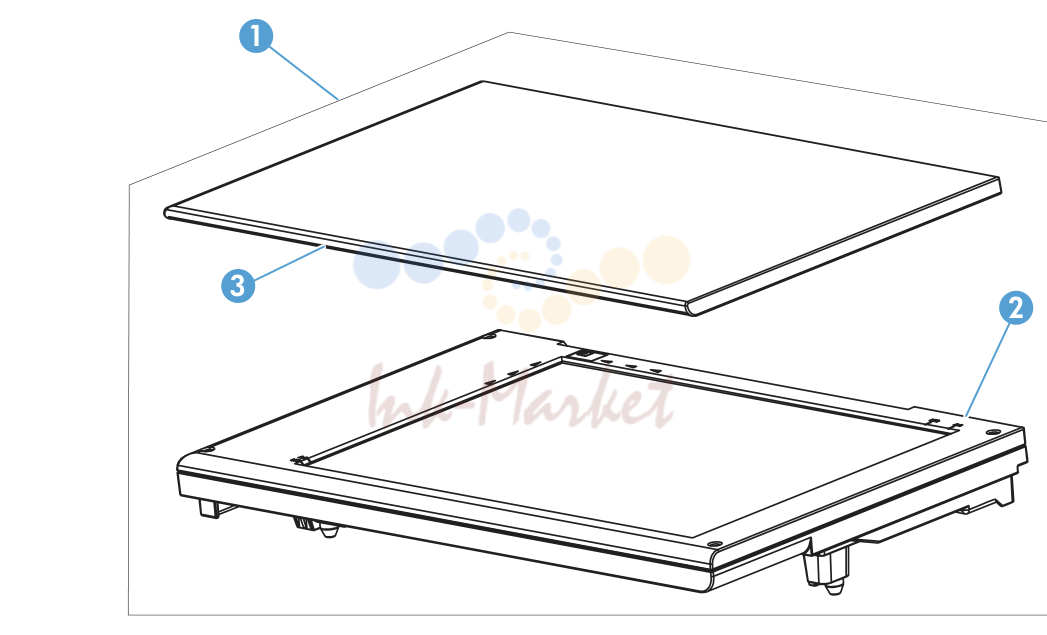

4. Scanner and ADF assemblies

4. Scanner and ADF assemblies

№АртикулАльт. артикулОписание
1CE847-60112 запросить цену →Scanner assembly, HP LaserJet Professional M1130 MFP series
2CE847-60104 ✓ в наличииScanner base assembly
3CE847-40003 запросить цену →Lid, document base

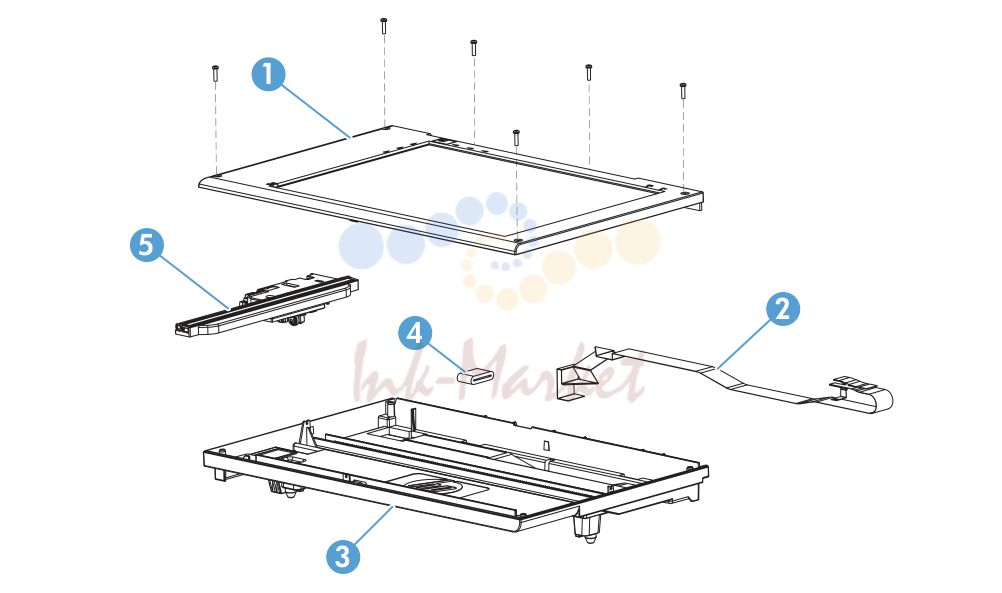

5. Scanner assembly (2 of 2); HP LaserJet Professional M1130 MFP series

5. Scanner assembly (2 of 2); HP LaserJet Professional M1130 MFP series

№АртикулАльт. артикулОписание
1CE847-60103 запросить цену →Bezel, scanner assembly
2CE847-60106 запросить цену →FFC, scan module
3CE847-40001 запросить цену →Base, scanner
49170-1821 запросить цену →Ferrite, rectangular EMI ROHS
5CE847-60108 ✓ в наличииScanner drive assembly

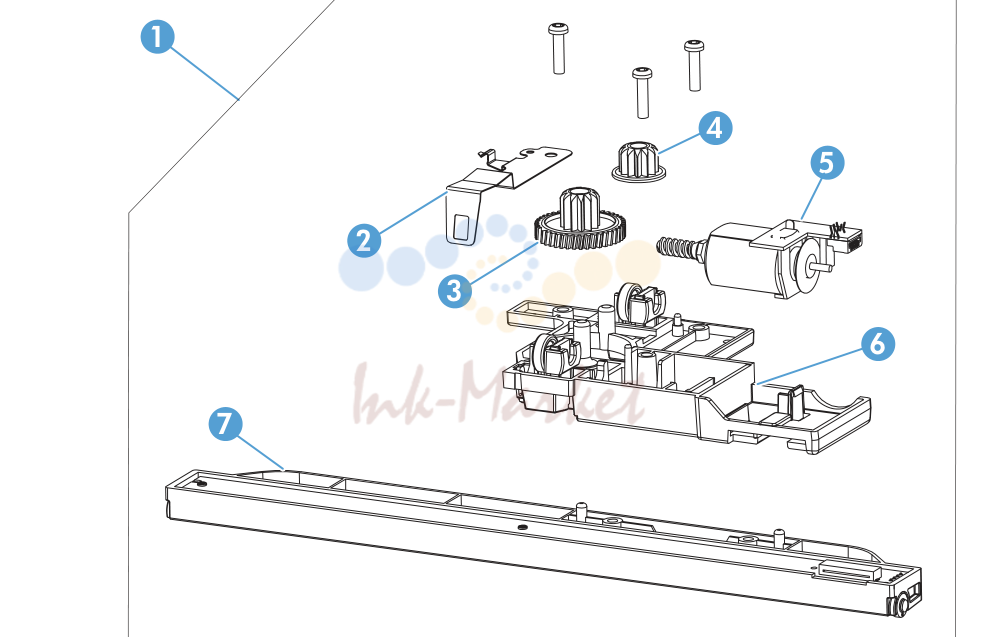

6. Scanner drive assembly; HP LaserJet Professional M1130 MFP series

6. Scanner drive assembly; HP LaserJet Professional M1130 MFP series

№АртикулАльт. артикулОписание
1CE847-60108 ✓ в наличииScanner drive assembly
2CE841-00017 запросить цену →Clamp, motor scanner
3Gear, worm/pinion Q1647-40003
4Gear, drag Q1647-40045
5Motor, DC Q3434-60238
6CE847-40007 запросить цену →Carriage, scanner
7Scanner 1200 PPI, assembly Q8418-60043

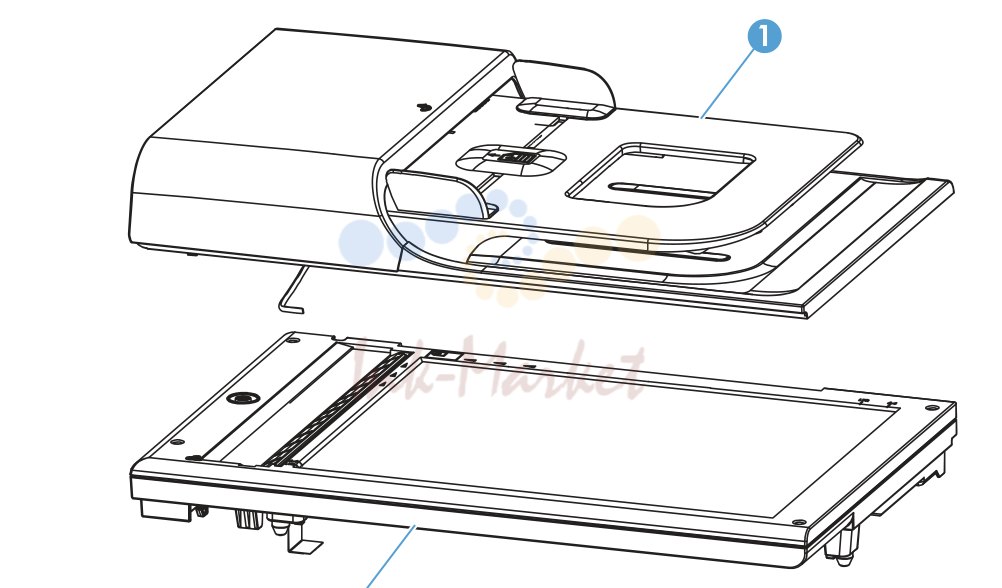

7. ADF/scanner assembly; HP LaserJet Professional M1210 MFP series

7. ADF/scanner assembly; HP LaserJet Professional M1210 MFP series

№АртикулАльт. артикулОписание
1CE841-60102 запросить цену →Bezel, scanner assembly
2CE841-60104 запросить цену →FFC, scan module
3Hook, SSA latch Q8191-00004
4CE841-00020 запросить цену →Spring, SSA latch
59170-1821 запросить цену →Ferrite, rectangular EMI ROHS
6CE841-60111 ✓ в наличииScanner drive assembly

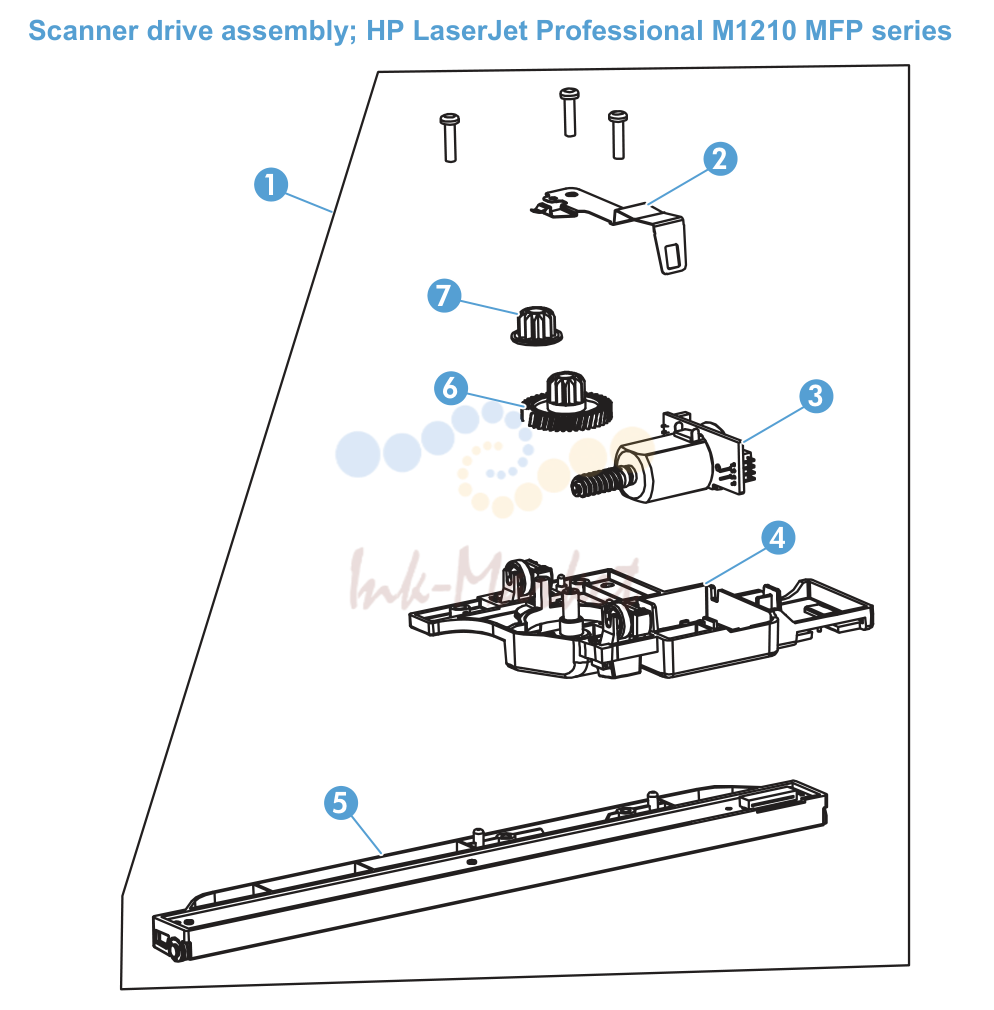

8. Scanner drive assembly; HP LaserJet Professional M1210 MFP series

8. Scanner drive assembly; HP LaserJet Professional M1210 MFP series

№АртикулАльт. артикулОписание
1CE841-60111 ✓ в наличииScanner drive assembly
2CE841-00017 запросить цену →Clamp, motor scanner
3CE538-60128 ✓ в наличииMotor, DC
4CE841-40017 запросить цену →Carriage, scanner
5Scanner 1200 PPI, assembly Q8418-60043
6CC334-40078 запросить цену →Gear, worm/pinion
7Gear, drag Q8180-40007

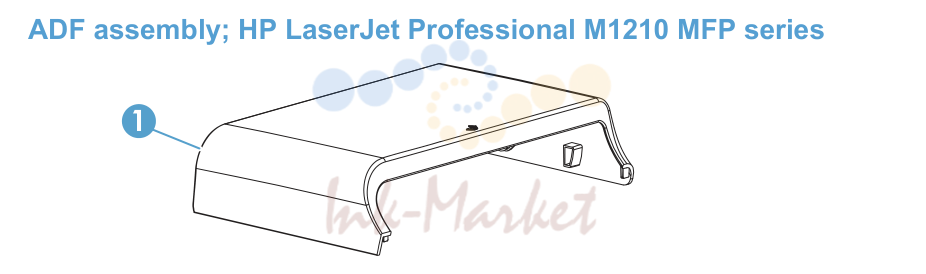

9. ADF assembly; HP LaserJet Professional M1210 MFP series

9. ADF assembly; HP LaserJet Professional M1210 MFP series

№АртикулАльт. артикулОписание
1CE841-60112 запросить цену →Top cover, ADF
2CE841-60114 ✓ в наличииCore, ADF
3CE841-60113 запросить цену →Base, ADF

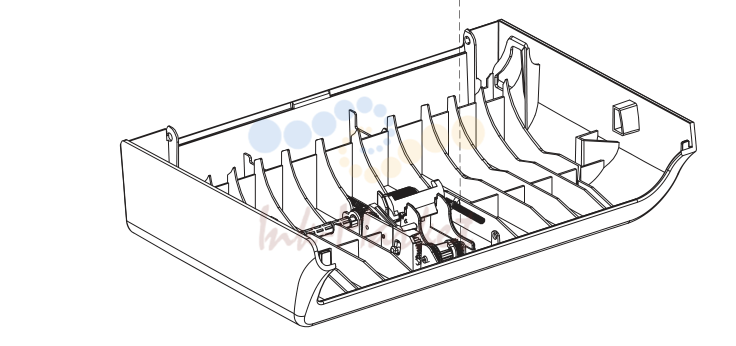

10. ADF top cover; HP LaserJet Professional M1210 MFP series

10. ADF top cover; HP LaserJet Professional M1210 MFP series

№АртикулАльт. артикулОписание
1CE841-60118 запросить цену →Input tray, ADF
2Latch, ADF Q8191-00004
3Backing, document Q3434-40038

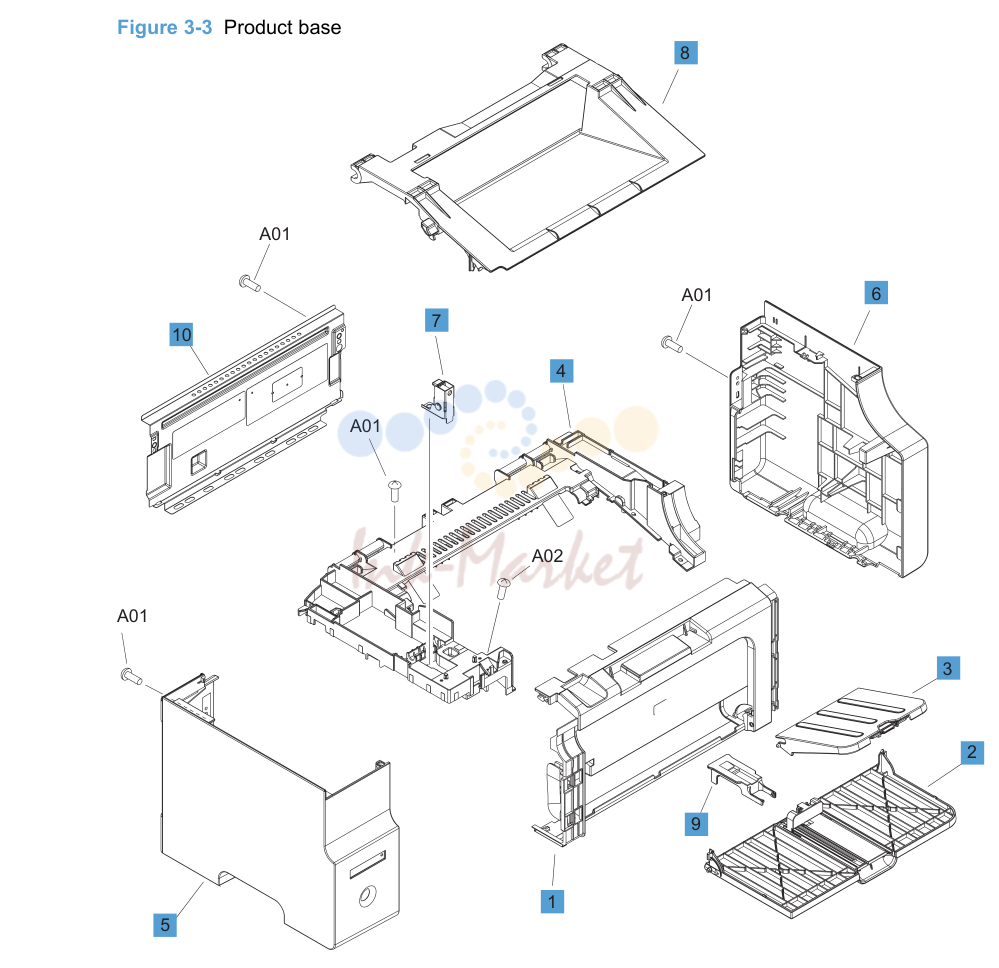

11. Covers

11. Covers

№АртикулАльт. артикулОписание
1RL1-2946-000CN запросить цену →Front cover
2RM1-7728-000CN запросить цену →Paper pickup tray assembly
3RM1-7727-000CN запросить цену →Paper delivery tray assembly
4RL1-2944-000CN запросить цену →Cover, top
5RC3-0823-000CN запросить цену →Cover, left
6RC3-0825-000CN запросить цену →Cover, right
7RM1-7726-000CN запросить цену →Scanner lock assembly
8RC3-0839-000CN запросить цену →Door, print cartridge
9RC2-9249-000CN запросить цену →Stopper, paper
10RC3-0852-000CN запросить цену →Panel, rear

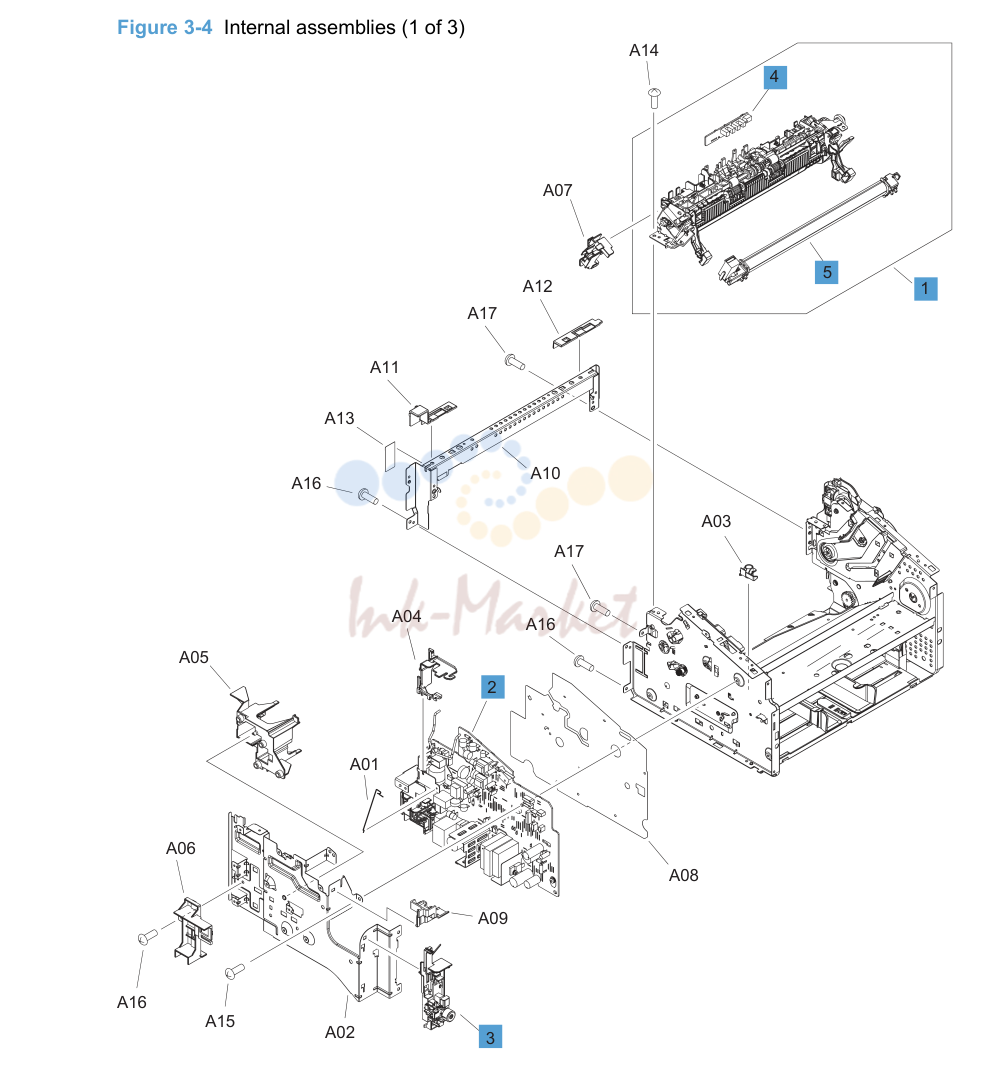

12. Internal assemblies

12. Internal assemblies

№АртикулАльт. артикулОписание
1RM1-7733-000CN запросить цену →Fuser paper delivery assembly (110 V)
1RM1-7734-000CN запросить цену →Fuser paper delivery assembly (220 V)
2RM1-7892-000CN запросить цену →Engine controll PCA (110 V)
2RM1-7902-000CN запросить цену →Engine controll PCA (220 V)
3RM1-7735-000CN запросить цену →Power switch assembly
4RM1-7893-000CN запросить цену →Delivery sensor PCA assembly
5RM1-6872-000CN запросить цену →Fuser film assembly (110 V)
5RM1-6873-000CN запросить цену →Fuser film assembly (220 V)

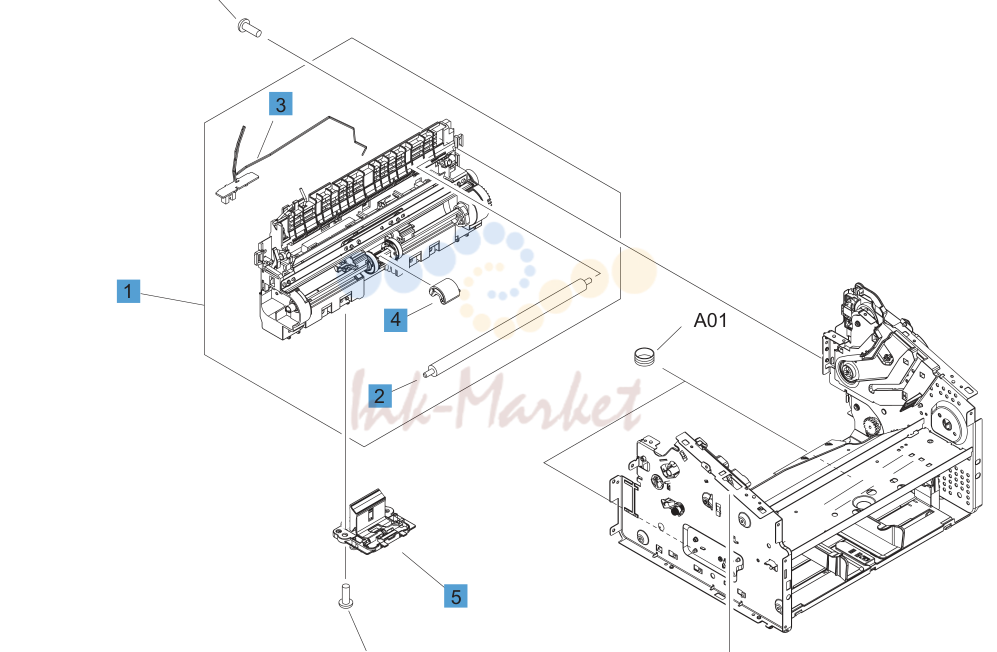

13. Internal assemblies (2 of 3)

13. Internal assemblies (2 of 3)

№АртикулАльт. артикулОписание
1RM1-7737-000CN запросить цену →Pickup transfer frame assembly
2RM1-4023-000CN запросить цену →Transfer roller
3RM1-7894-000CN запросить цену →Paper pickup sensor PCA assembly
4RL1-2593-000CN запросить цену →Roller, paper pickup
5RM1-4006-000CN запросить цену →Separation pad assembly

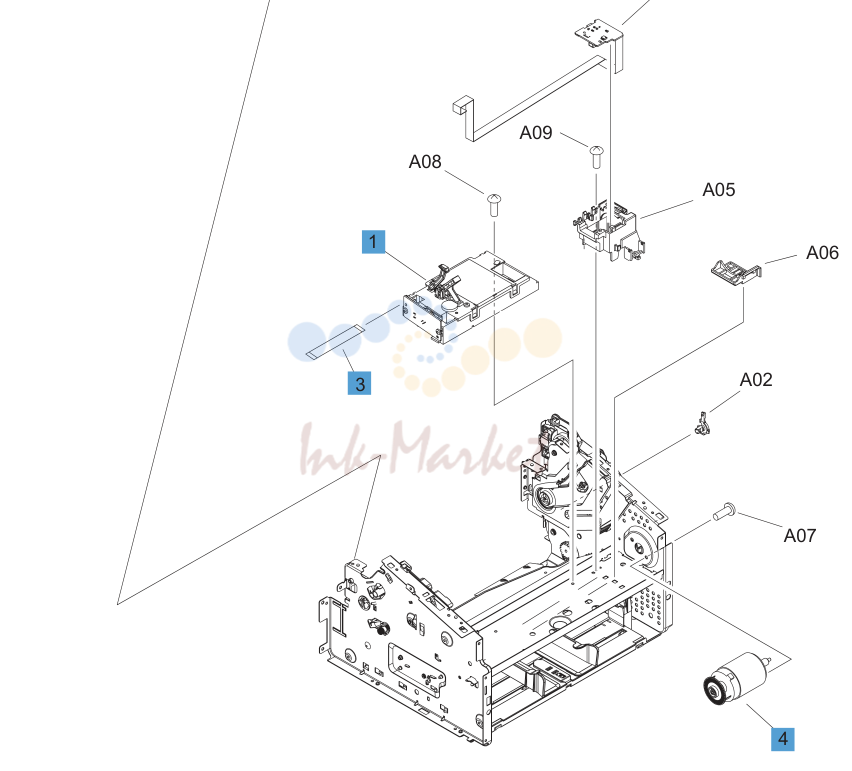

14. Internal assemblies (3 of 3)

14. Internal assemblies (3 of 3)

№АртикулАльт. артикулОписание
1RM1-6878-000CN запросить цену →Laser/scanner assembly
2RM1-7895-000CN запросить цену →Motor PCA assembly
3RM1-7604-000CN запросить цену →Cable, flat
4RL1-2591-000CN запросить цену →Motor, DC 24 V

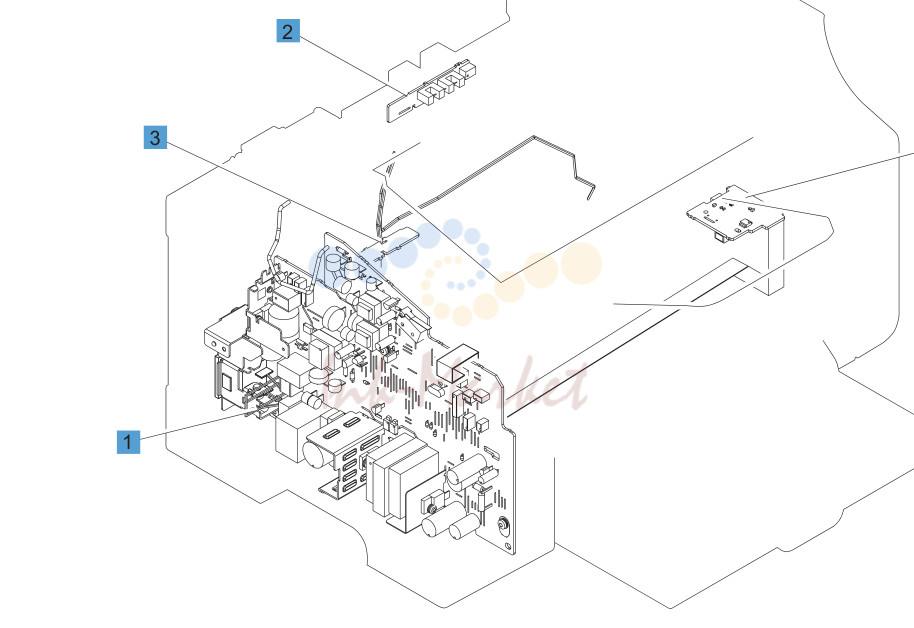

15. PCAs

15. PCAs

№АртикулАльт. артикулОписание
1RM1-7892-000CN запросить цену →Engine control PCA assembly (110 V)
1RM1-7902-000CN запросить цену →Engine control PCA assembly (220 V)
2RM1-7893-000CN запросить цену →Delivery sensor PCA assembly
3RM1-7894-000CN запросить цену →Paper pickup sensor PCA assembly
4RM1-7895-000CN запросить цену →Motor PCA assembly
