Содержание
- 1. Scanner assembly
- 2. Formatter
- 3. Figure 8-4 Pickup- and delivery-tray assemblies
- 4. Figure 8-6 Internal components (1 of 3)
- 5. Figure 8-7 Internal components (2 of 3)
- 6. Figure 8-8 Internal components (3 of 3)

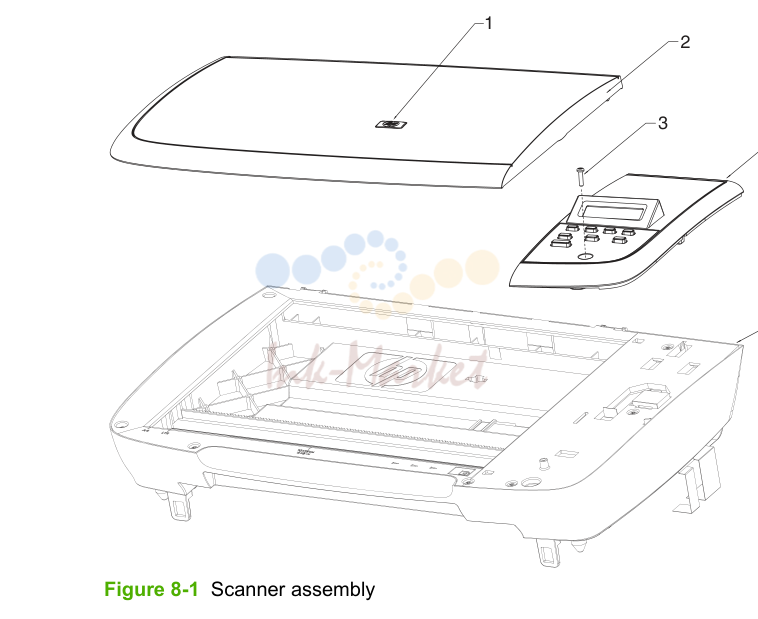

1. Scanner assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5090-3379 запросить цену → | Ideal for wiping | ||
| 5185-7441 запросить цену → | Use this tool to | ||
| 8121-0539 запросить цену → | 2-meter (6.6-fe | ||
| 8121-0549 запросить цену → | 0.6-meter (2-fe | ||
| 8120-8382 запросить цену → | Power cord | ||
| 8121-0516 запросить цену → | Power cord | ||
| 8121-0517 запросить цену → | Power cord | ||
| 8121-0518 запросить цену → | Power cord | ||
| 8121-0519 запросить цену → | Switzerland | ||
| 8121-0520 запросить цену → | South America | ||
| 8121-0521 запросить цену → | Power cord | ||
| 5 | CB376-67901 ✓ в наличии | ner ass | |
| 1 | CB376-00024 запросить цену → | Control-panel | |
| 1 | CB376-00025 запросить цену → | Control-panel |

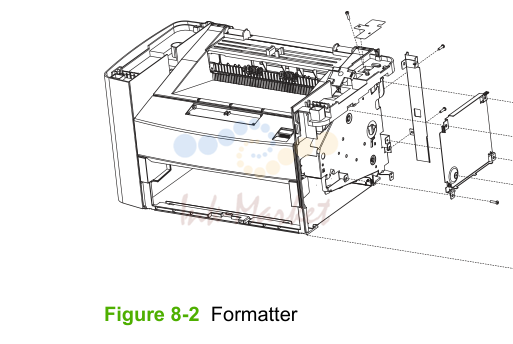

2. Formatter
3. Figure 8-4 Pickup- and delivery-tray assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RL1-1430-000CN запросить цену → | Cover, front | |
| 4 | RC2-1025-000CN запросить цену → | Cover, left | |
| 5 | RC1-2474-020CN запросить цену → | Cover, rear | |
| 6 | RL1-1431-000CN запросить цену → | Cover, top (scanner support frame), printer | |
| 7 | RC1-2476-000CN запросить цену → | Scanner cushion | |
| 8 | RU5-2885-000CN запросить цену → | Scanner spring, tension | |
| 9 | RM1-3954-000CN запросить цену → | Scanner-link assembly, right | |
| 10 | RM1-3953-000CN запросить цену → | Scanner-link assembly, left |

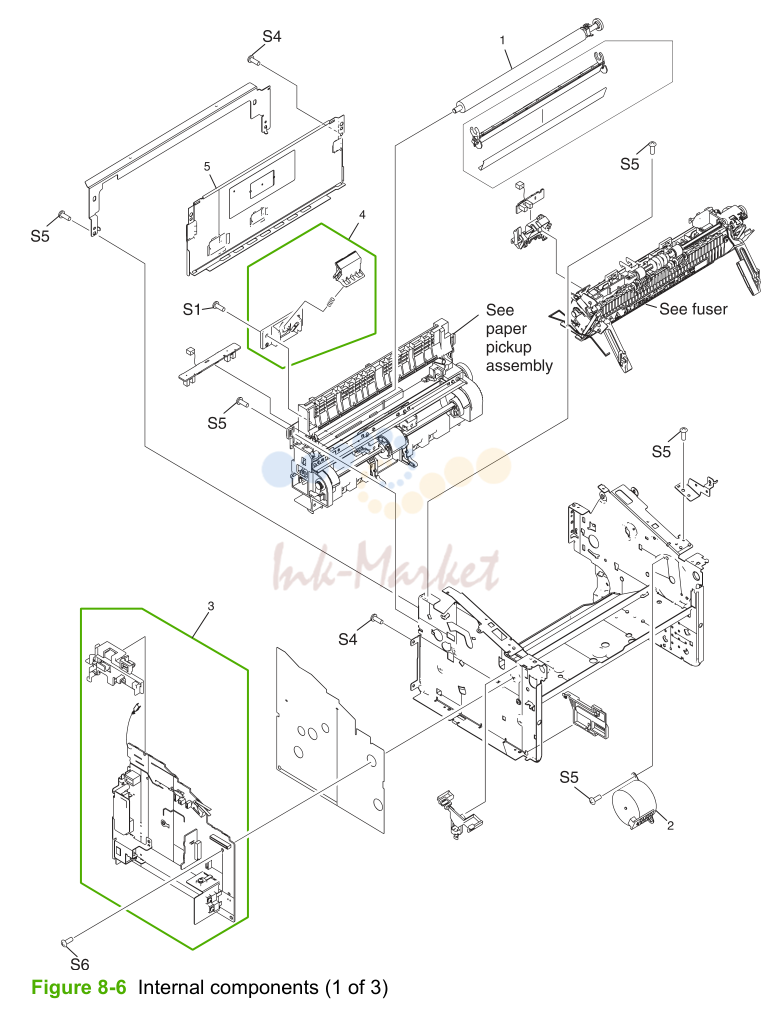

4. Figure 8-6 Internal components (1 of 3)

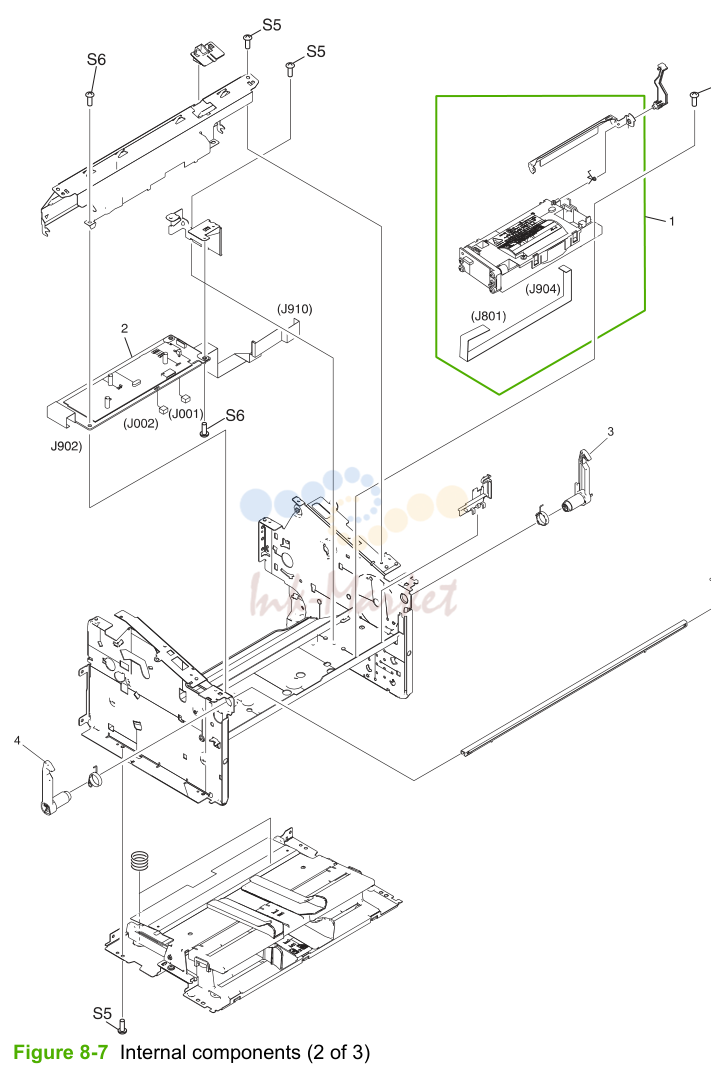

5. Figure 8-7 Internal components (2 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RC1-2499-000CN запросить цену → | Latch, right | |
| 4 | RC1-2498-000CN запросить цену → | Latch, left |

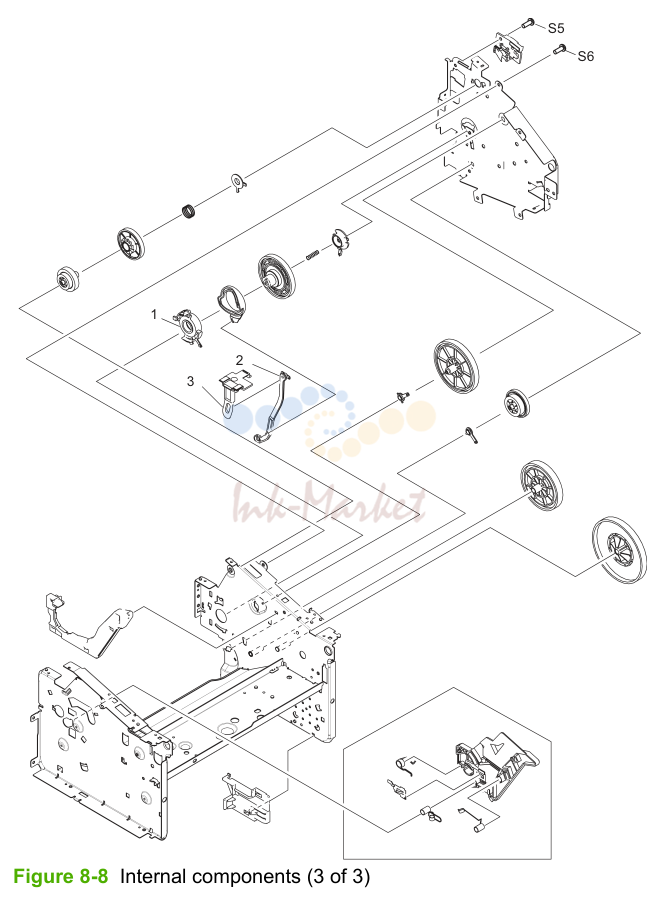

6. Figure 8-8 Internal components (3 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-3952-000CN запросить цену → | Fuser (fixing assy) assembly 110-127 V | |
| 1 | RM1-3955-000CN запросить цену → | Fuser (fixing assy) assembly 220-240 V | |
| 1 | XB2-8300-609CN запросить цену → | Screw, with washer M3X6 |
