Hewlett Packard HP-LJ-M712-ENTERPRISE-700 — каталог запчастей со схемами

Содержание

1. Assembly locations
2. Duplexer
3. Internal components (1 of 4)
4. Internal components (2 of 4)
5. Internal components (3 of 4)
6. Internal components (4 of 4)
7. 500-sheet paper feeder (Tray 4)
8. 500-sheet paper feeder (Tray 4) components
9. 1x500 and 3x500 paper deck
10. 1x500 paper deck components
11. 3x500 paper deck components
12. High capacity input (HCI) feeder
13. HCI components (1 of 2)
14. HCI components (2 of 2)

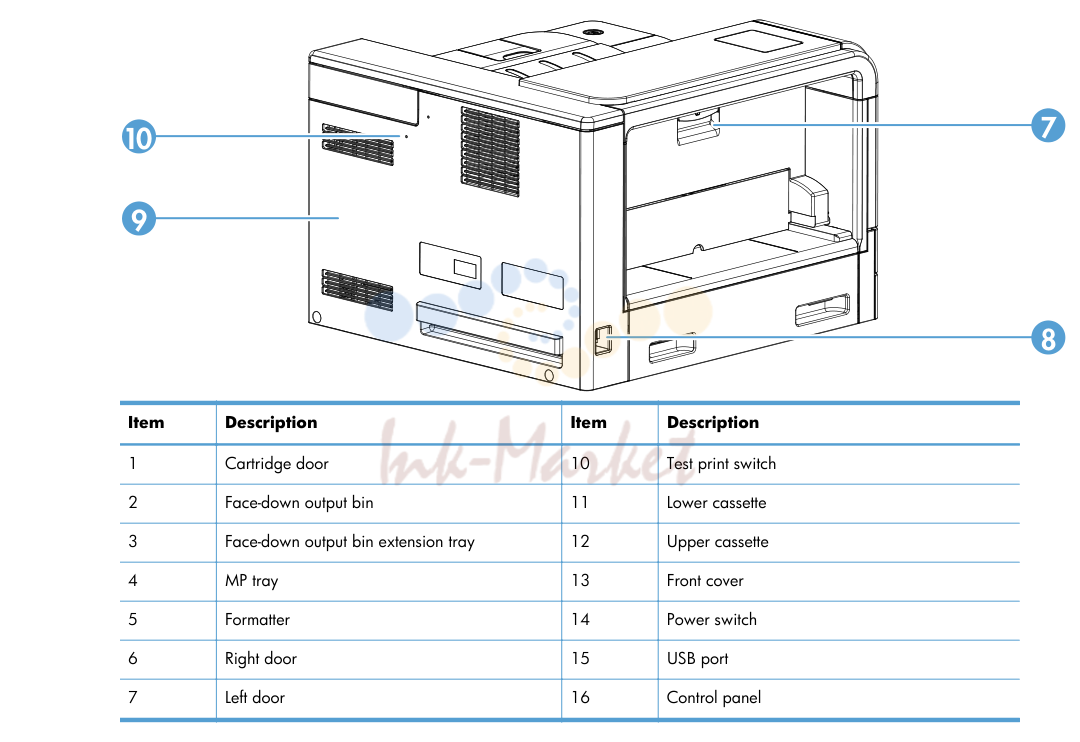

1. Assembly locations

№	Артикул	Альт. артикул	Описание
1			Cartridge door 10 Test print switch
2			Face-down output bin 11 Lower cassette
3			Face-down output bin extension tray 12 Upper cassette
4			MP tray 13 Front cover
5			Formatter 14 Power switch
6			Right door 15 USB port
7			Left door 16 Control panel
156			Chapter 2 Parts and diagrams ENWW
8			Power receptacle 17 HIP cover
9			Rear cover
1			Connector 4 Positioning pin
2			Right door 5 Cassette
3			Lock lever
1			Connector 4 Positioning pin
2			Right door 5 Front door
3			Lock lever 6 Cassette
158			Chapter 2 Parts and diagrams ENWW
1			Connector 4 Positioning pin
2			Right door 5 Cassette
3			Lock lever
1			Connector 4 Positioning pin
2			Right door 5 Right cassette
3			Lock lever 6 Left cassette
160			Chapter 2 Parts and diagrams ENWW

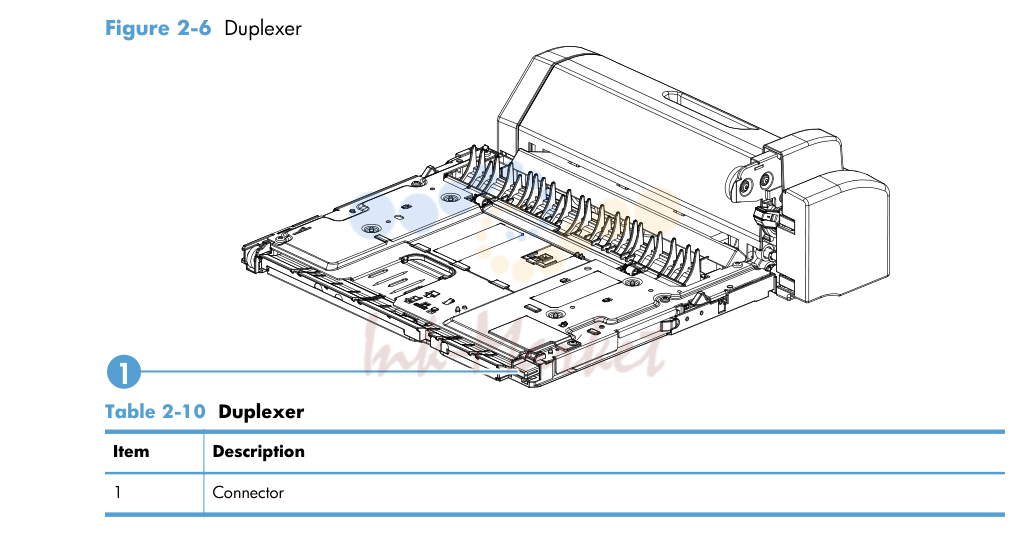

2. Duplexer

№	Артикул	Описание
1	RC3-2133-000CN запросить цену →	Cover, front, right lower
2	RC3-2134-000CN запросить цену →	Cover, front, left lower
3	RC3-2138-000CN запросить цену →	Cover, rear
4	RC3-2148-000CN запросить цену →	Cover, right side, rear
5	RC3-2153-000CN запросить цену →	Cover, right handle
6	RC3-2154-000CN запросить цену →	Cover, left side, front, lower
7	RC3-2155-000CN запросить цену →	Cover, left side, rear, lower
8	RC3-2156-000CN запросить цену →	Cover, left handle
9	RC3-2272-000CN запросить цену →	Cover, left, upper
10	RC3-2219-000CN запросить цену →	Cover, facedown, side
11	RC3-2220-000CN запросить цену →	Cover, pocket rear
12	RC3-2221-000CN запросить цену →	Cover, top rear
13	RC3-2222-000CN запросить цену →	Cover, upper left
14	RC3-2223-000CN запросить цену →	Cover, top
15	RC3-2224-000CN запросить цену →	Cover, left roof
16	RC3-2225-000CN запросить цену →	Cover, output upper
17	RC3-2264-000CN запросить цену →	Cap, USB
18	RC3-2280-000CN запросить цену →	Cover, duplexer
19	RC3-3231-000CN запросить цену →	Cover, HIP
20	RM1-8654-000CN запросить цену →	Facedown cover assembly
21	RM1-8657-000CN запросить цену →	Right door assembly
22	RM1-8660-000CN запросить цену →	Cartridge door assembly
23	CF235-67906 ✓ в наличии	Roller, paper pickup, multipurpose tray (part of Tray 1 pickup
24	CF235-67906 ✓ в наличии	Multipurpose pad assembly (part of Tray 1 pickup roller and
25	RM1-8662-000CN запросить цену →	Multipurpose cover assembly
26	RM1-8680-000CN запросить цену →	Left door assembly
27	CF235-67905 запросить цену →	Front cover assembly kit (includes product labels)
28	RM1-8940-000CN запросить цену →	Control panel assembly

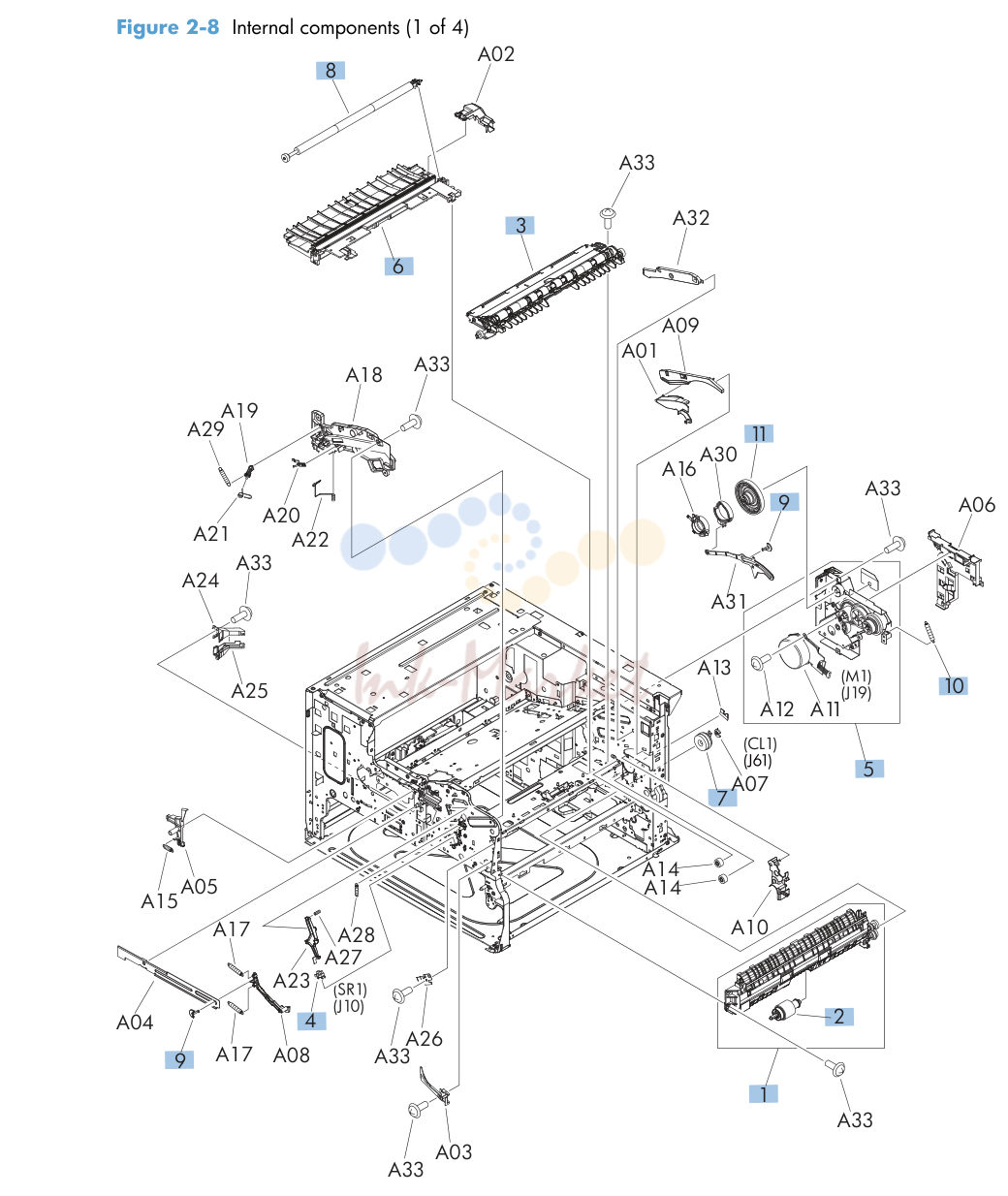

3. Internal components (1 of 4)

№	Артикул	Описание
1	RM2-0182-000CN запросить цену →	Upper cassette (Tray 2) pickup assembly
2	CF235-67909 ✓ в наличии	Roller, cassette pickup (part of Tray 2 or 3 pickup roller and
3	RM1-8671-000CN запросить цену →	Registration assembly
4	WG8-5935-000CN запросить цену →	Photointerrupter
5	RM2-0184-000CN запросить цену →	Main drive assembly
6	RM1-8741-000CN запросить цену →	Paper feed assembly
7	RM1-8946-000CN запросить цену →	Clutch, electromagnetic
8	CF235-67910 ✓ в наличии	Transfer roller assembly kit
9	RC3-2212-000CN запросить цену →	Stopper, link
10	RU5-2632-000CN запросить цену →	Spring, tension
11	RU7-0350-000CN запросить цену →	Gear, 133T

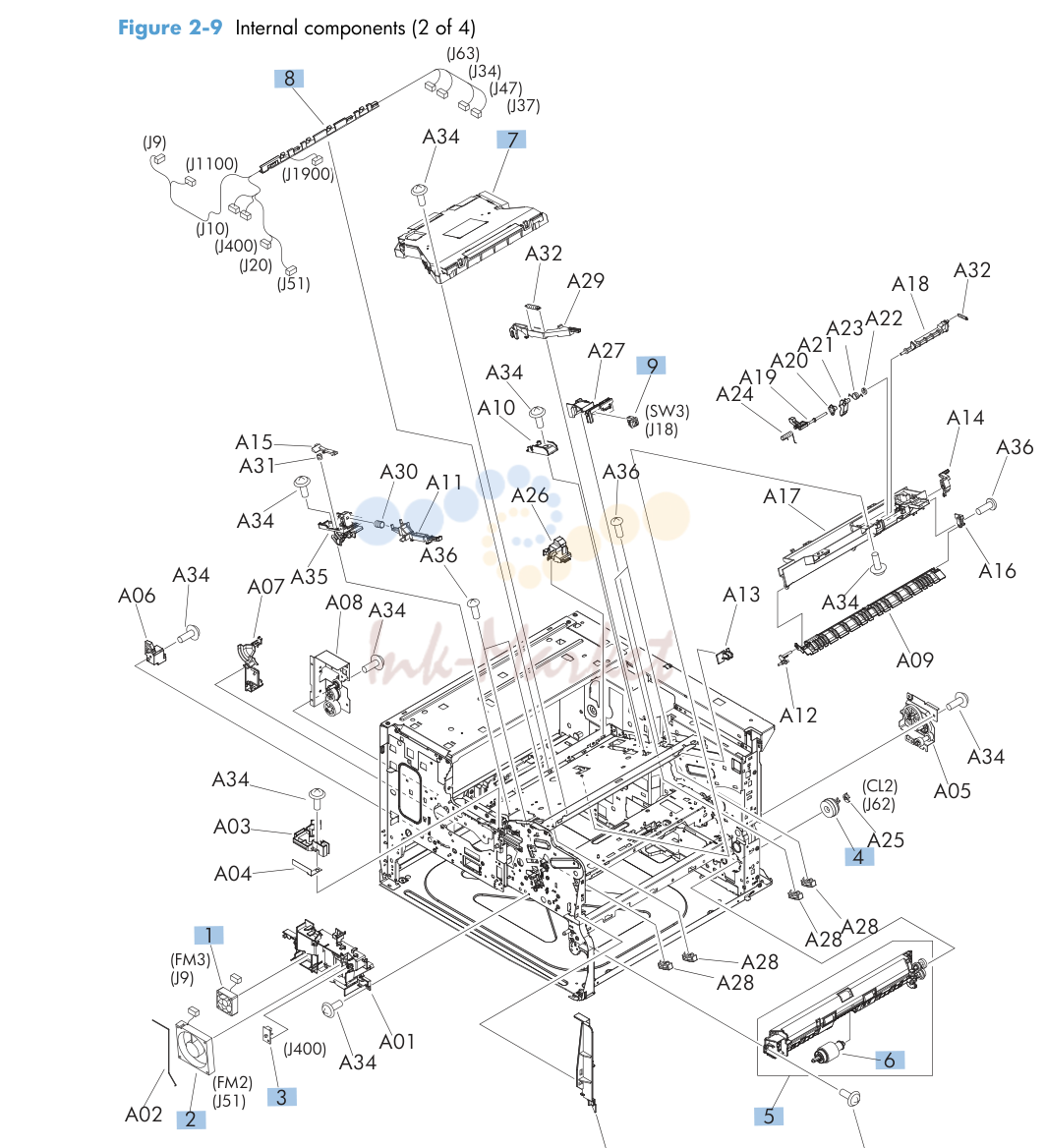

4. Internal components (2 of 4)

№	Артикул	Описание
1	RK2-1092-000CN запросить цену →	Fan
2	RK2-3244-000CN запросить цену →	Fan
3	WP2-5316-000CN запросить цену →	Sensor, humidity
4	RM1-8946-000CN запросить цену →	Clutch, electromagnetic
5	RM2-0183-000CN запросить цену →	Lower cassette (Tray 3) pickup assembly
6	CF235-67909 ✓ в наличии	Roller, cassette pickup (part of Tray 2 or 3 pickup roller and
7	RM1-8679-000CN запросить цену →	Laser scanner assembly
8	RM1-8971-000CN запросить цену →	Cable, multi, front
9	WC2-5637-000CN запросить цену →	Cartridge door open switch

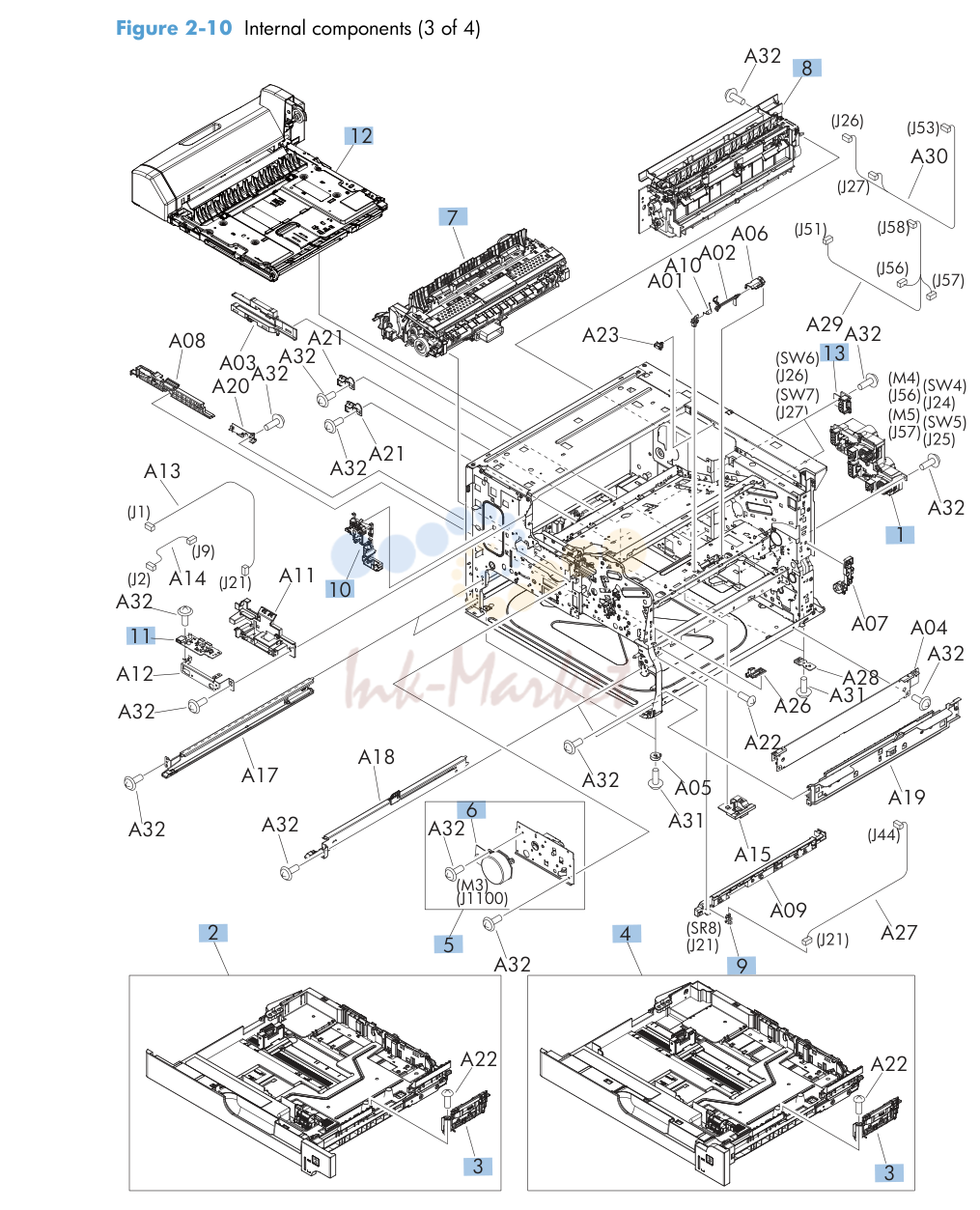

5. Internal components (3 of 4)

№	Артикул	Описание
1	RM1-2969-000CN запросить цену →	Lifter drive assembly
2	CF235-67911 ✓ в наличии	Upper cassette (Tray 2) assembly kit
3	CF235-67909 ✓ в наличии	Separation pad assembly (part of Tray 2 or 3 pickup roller and
4	CF235-67912 ✓ в наличии	Lower cassette (Tray 3) assembly kit
5	RM1-2963-000CN запросить цену →	Fuser drive assembly
6	RM1-2538-000CN запросить цену →	Fuser motor assembly
7	CF235-67921 запросить цену →	Fuser assembly kit (110V)
7	CF235-67922 ✓ в наличии	Fuser assembly kit (220V)
8	RM1-8669-000CN запросить цену →	Paper delivery assembly
9	WG8-5935-000CN запросить цену →	Photointerrupter
10	RM2-7561-000CN запросить цену →	Power switch PCA
11	RM1-8937-000CN запросить цену →	USB PCA
12	CF235-67913 запросить цену →	Optional duplexer assembly
13	RM1-2968-000CN запросить цену →	Back end sensor

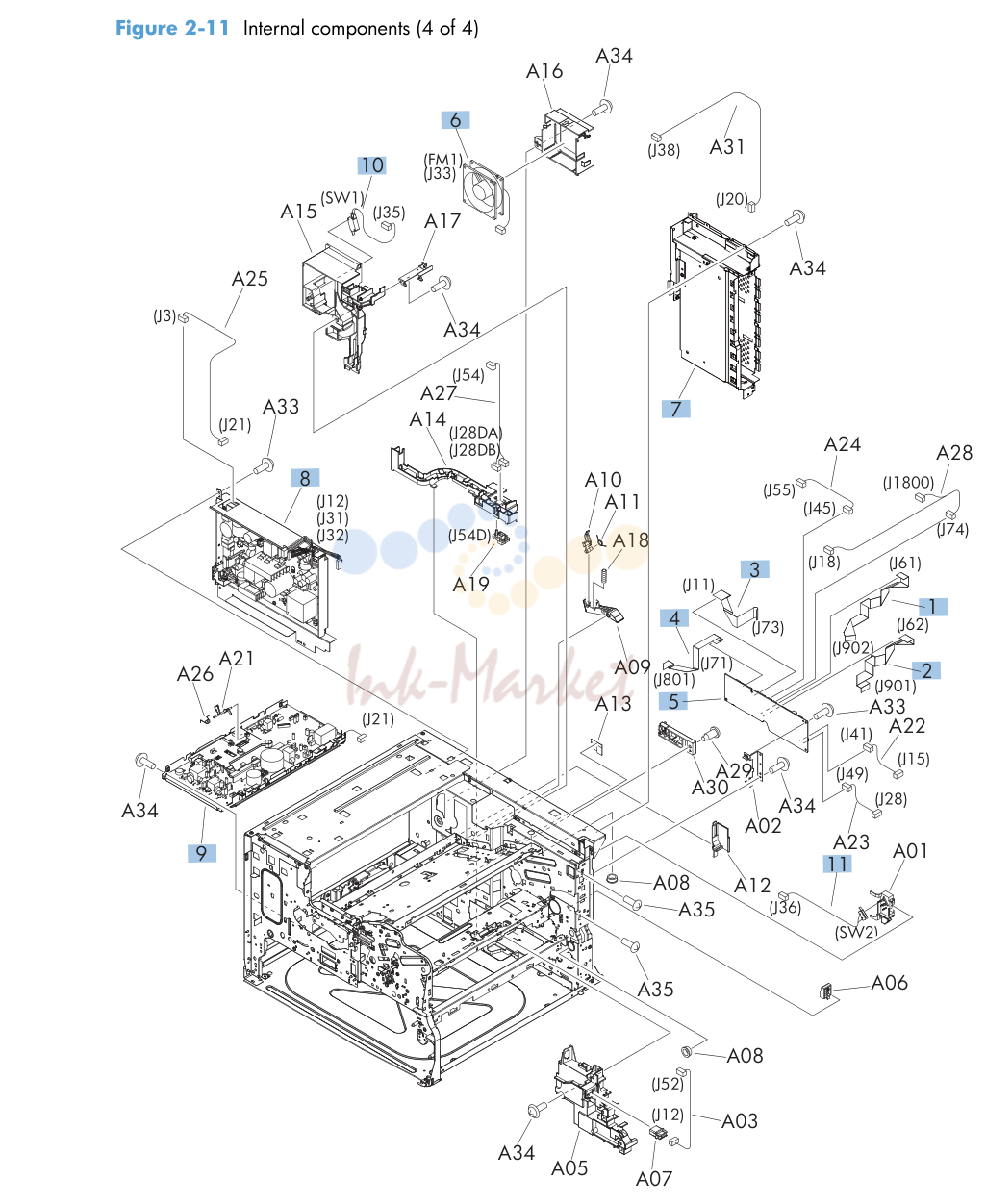

6. Internal components (4 of 4)

№	Артикул	Описание
1	RK2-4490-000CN запросить цену →	Cable, flexible flat, 21P
2	RK2-4492-000CN запросить цену →	Cable, flexible flat, 23P
3	RK2-4494-000CN запросить цену →	Cable, flexible flat, 25P
4	RK2-4496-000CN запросить цену →	Cable, flexible flat, 15P
5	RM1-8934-000CN запросить цену →	DC controller PCA
6	RK2-2416-000CN запросить цену →	Fan
7	RM1-8683-000CN запросить цену →	Formatter cage
8	RM1-8744-000CN запросить цену →	Low voltage power supply (110V)
8	RM1-8745-000CN запросить цену →	Low voltage power supply (220V)
9	RM2-7538-000CN запросить цену →	High voltage power supply (110V)
9	RM2-7539-000CN запросить цену →	High voltage power supply (220V)
10	RM1-3474-000CN запросить цену →	Switch, fuser (left) door
11	RM1-3471-000CN запросить цену →	Switch, cartridge door

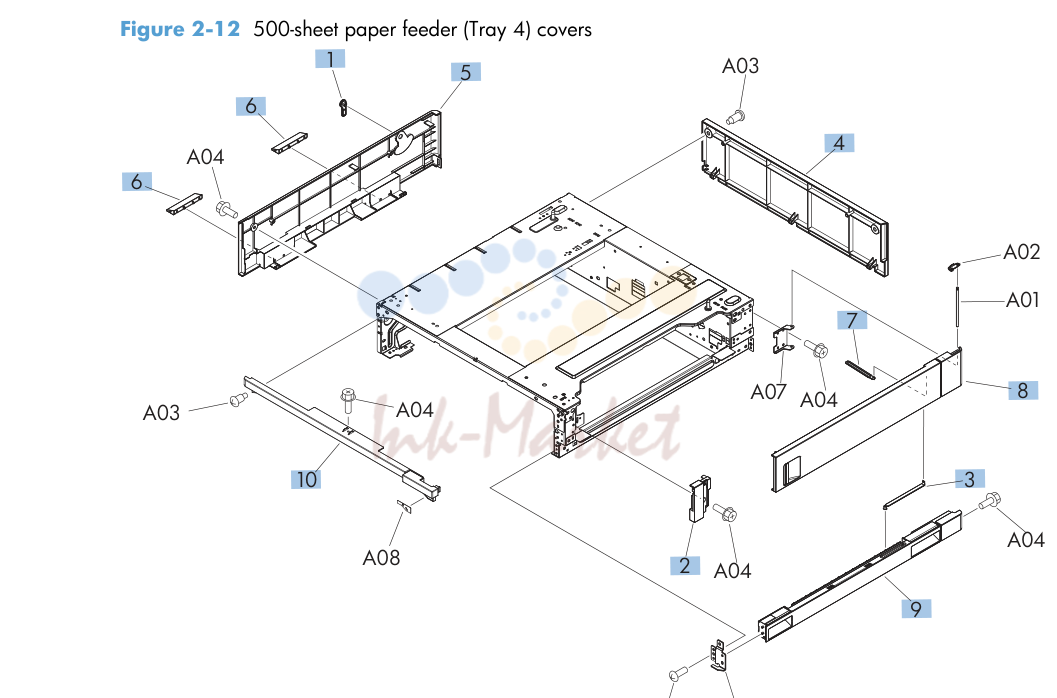

7. 500-sheet paper feeder (Tray 4)

№	Артикул	Описание
1	RC2-9303-000CN запросить цену →	Handle, lock, rear
2	RC2-9320-000CN запросить цену →	Cover, right front
3	RC2-9327-000CN запросить цену →	Link, right door, lower
4	RC2-9330-000CN запросить цену →	Cover, rear
5	RC2-9331-000CN запросить цену →	Cover, left
6	RC2-9332-000CN запросить цену →	Cover, handle lower
7	RC2-9335-000CN запросить цену →	Link, right door, upper
8	RM1-6946-000CN запросить цену →	Right door assembly
9	RM1-6948-000CN запросить цену →	Right lower cover assembly
10	RM1-6949-000CN запросить цену →	Front upper cover assembly

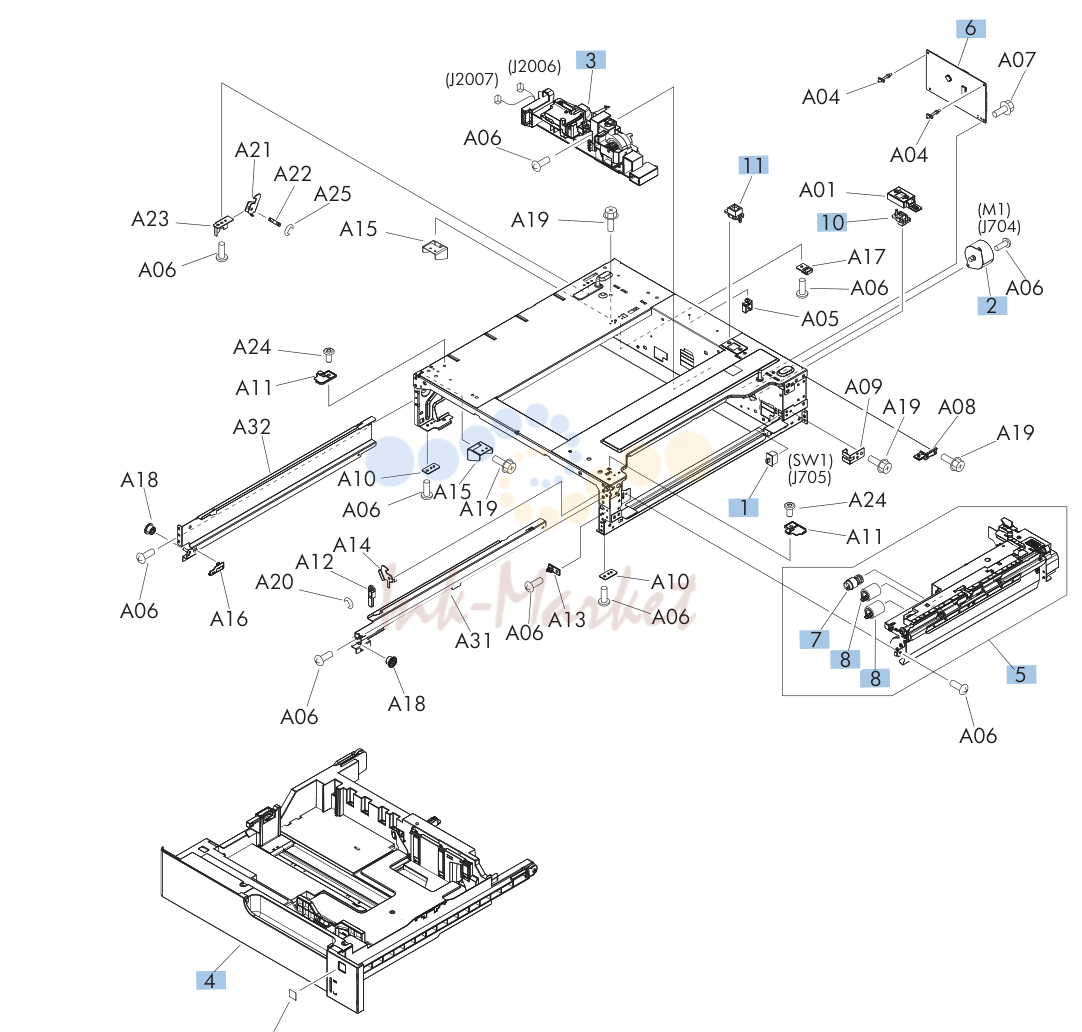

8. 500-sheet paper feeder (Tray 4) components

№	Артикул	Описание
1	WC2-5512-000CN запросить цену →	Switch, button
2	RK2-1331-000CN запросить цену →	Motor, stepping, DC
3	RM1-3819-000CN запросить цену →	Lifter drive assembly
4	RM1-9413-000CN запросить цену →	Cassette assembly
5	RM1-9415-000CN запросить цену →	Paper pickup assembly
6	RM1-9074-000CN запросить цену →	Paper feeder controller PCA
7	CC522-67909 ✓ в наличии	Roller, pickup (part of Trays 4,5 and 6 pickup and feed roller kit)
8	CC522-67909 ✓ в наличии	Paper feed roller assembly (part of Trays 4,5 and 6 pickup and
9	CE707-00001 запросить цену →	Labels, cassette numbers, Trays 4
10	VS1-7514-008CN запросить цену →	Connector, 8P
11	VS1-7500-008CN запросить цену →	Connector, 8P

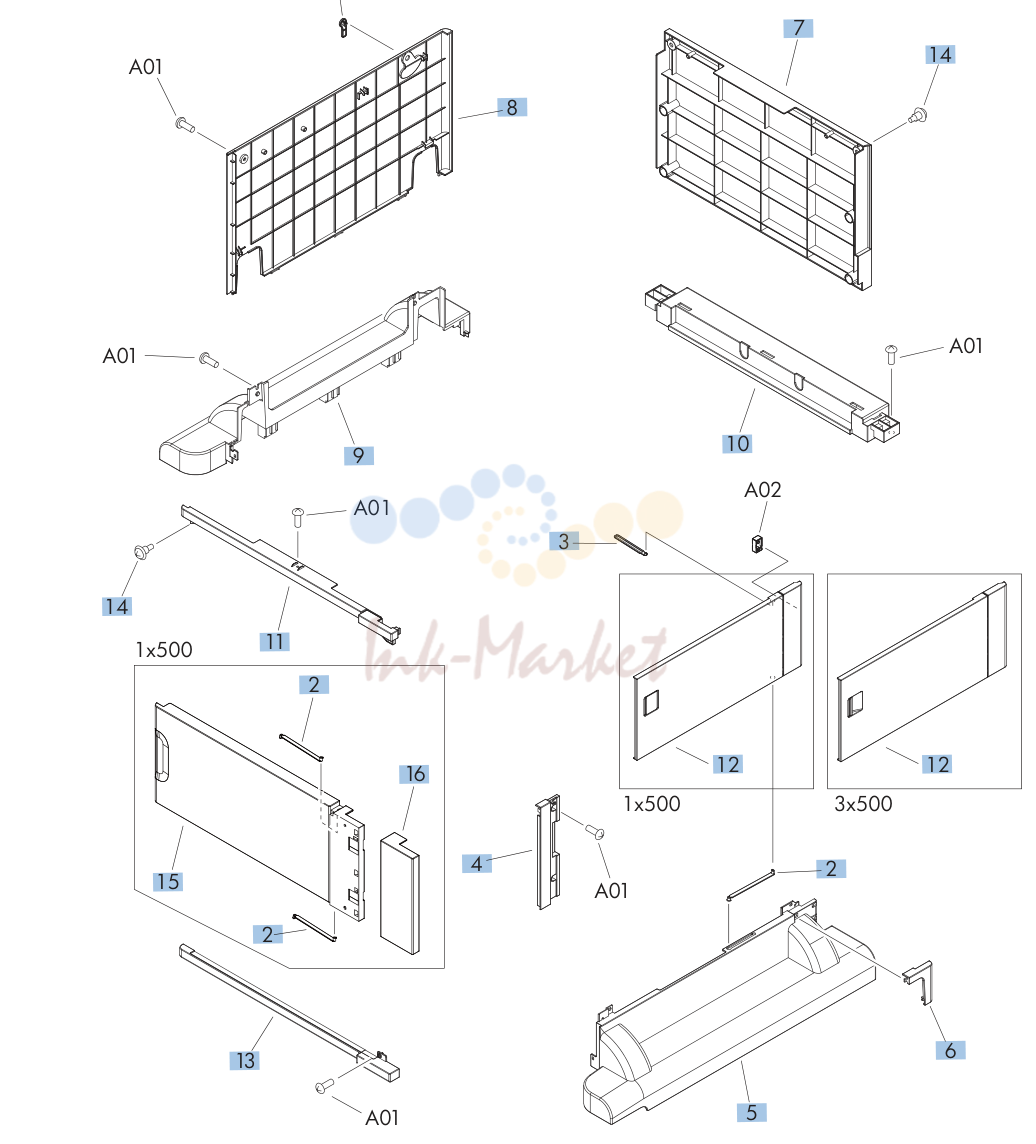

9. 1x500 and 3x500 paper deck

№	Артикул	Описание
1	RC2-9303-000CN запросить цену →	Handle, lock, rear
2	RC2-9327-000CN запросить цену →	Link, right door, lower
3	RC2-9335-000CN запросить цену →	Link, right door, upper
4	RC2-9343-000CN запросить цену →	Cover, right corner
5	RC2-9346-000CN запросить цену →	Cover, right lower,
6	RC2-9347-000CN запросить цену →	Cover, right lower,
7	RC2-9348-000CN запросить цену →	Cover, rear
8	RC2-9349-000CN запросить цену →	Cover, left
9	RC2-9350-000CN запросить цену →	Cover, left lower
10	RC2-9357-000CN запросить цену →	Cover, rear lower
11	RM1-6949-000CN запросить цену →	Front upper cover assembly
12	RM1-6952-000CN запросить цену →	Right door assembly (1x500 paper deck)
12	RM1-6953-000CN запросить цену →	Right door assembly (3x500 paper deck)
13	RM1-6958-000CN запросить цену →	Front lower cover assembly
14	RU5-9056-000CN запросить цену →	Screw, stepped
15	RC2-9353-000CN запросить цену →	Door, stock, 1 (1x500 paper deck only)
16	RC2-9354-000CN запросить цену →	Door, stock, 2 (1x500 paper deck only)

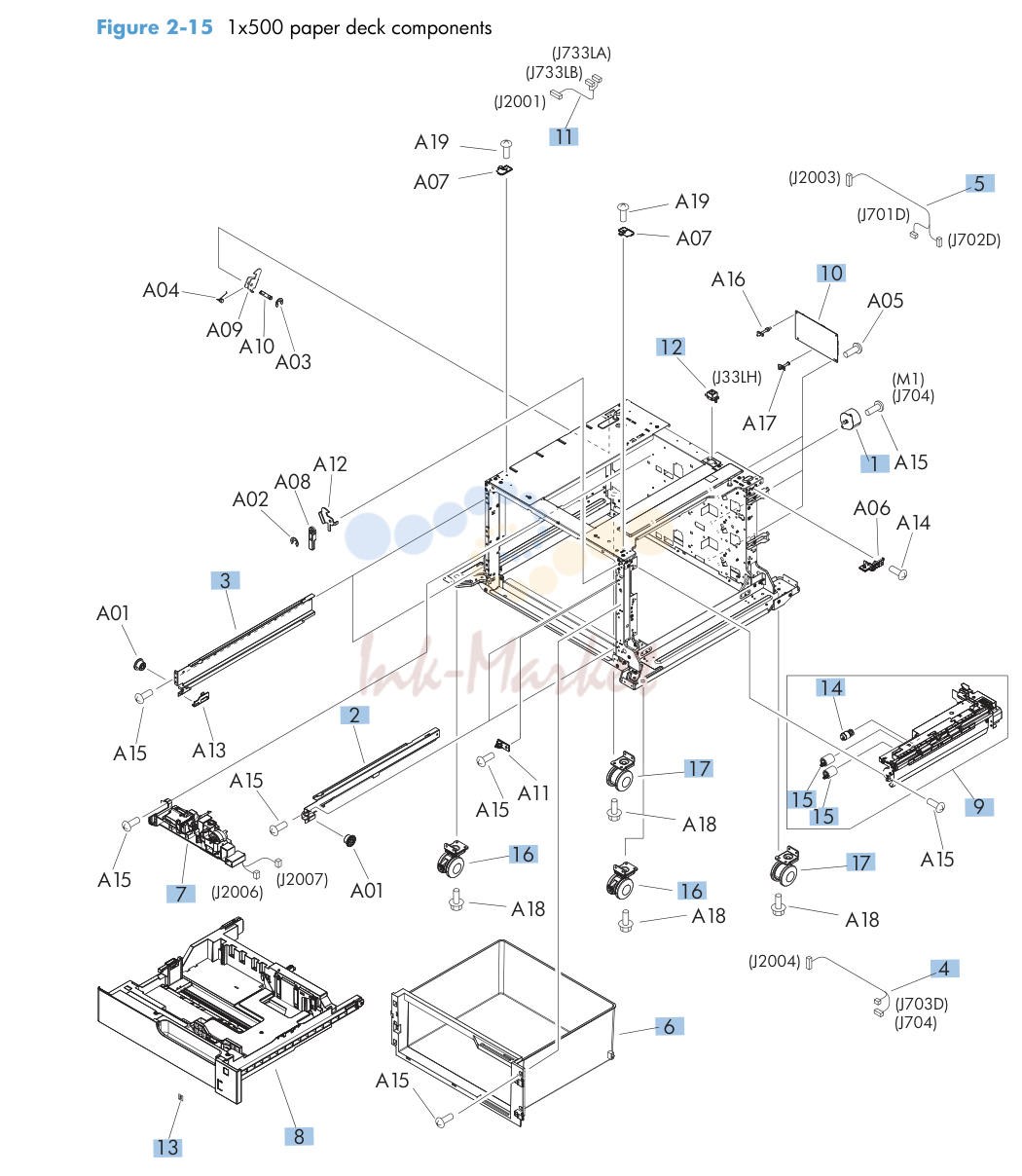

10. 1x500 paper deck components

№	Артикул	Описание
1	RK2-1331-000CN запросить цену →	Motor, stepping, DC
2	RL1-1390-000CN запросить цену →	Rail, cassette, right
3	RL1-1391-000CN запросить цену →	Rail, cassette, left
4	RM1-3575-000CN запросить цену →	Cable, paper pickup option
5	RM1-3647-000CN запросить цену →	Cable, multisensor
6	RM1-6954-000CN запросить цену →	Stock box assembly
7	RM1-3819-000CN запросить цену →	Lifter drive assembly
8	CF235-67917 запросить цену →	Cassette assembly kit, with Trays 4-6 label kit
9	RM1-9415-000CN запросить цену →	Paper pickup assembly
10	RM1-9075-000CN запросить цену →	Controller PCA
11	RM1-6991-000CN запросить цену →	Cable, engine interface
12	VS1-7500-008CN запросить цену →	Connector, 8P
13	CE707-00001 запросить цену →	Labels, cassette numbers, Trays 4
14	CC522-67909 ✓ в наличии	Roller, pickup (part of Trays 4,5 and 6 pickup and feed roller kit)
15	CC522-67909 ✓ в наличии	Paper feed roller assembly (part of Trays 4,5 and 6 pickup and
16	RC1-9896-000CN запросить цену →	Caster, double lock, front
17	RC3-2994-000CN запросить цену →	Caster, rear

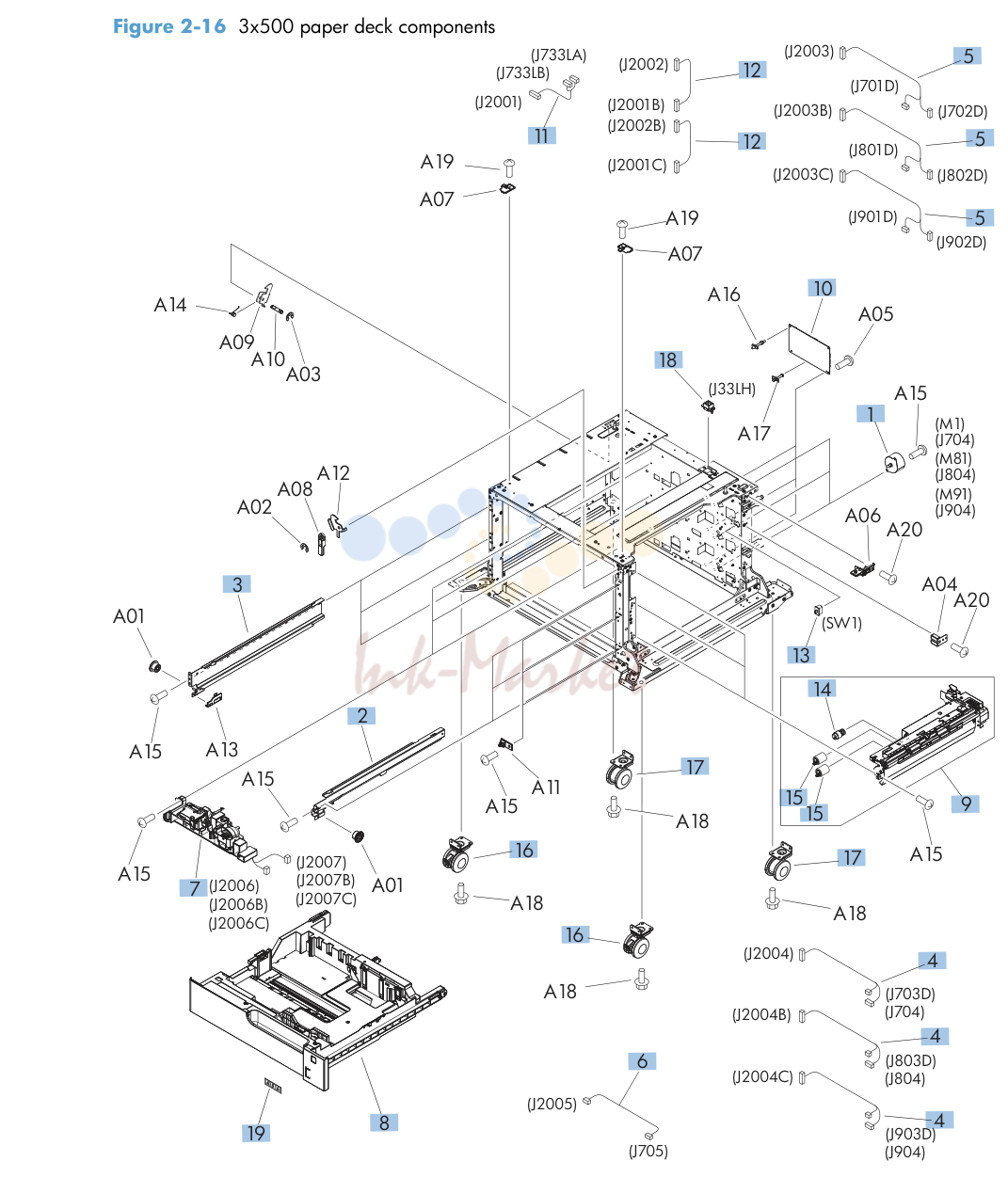

11. 3x500 paper deck components

№	Артикул	Описание
1	RK2-1331-000CN запросить цену →	Motor, stepping, DC
2	RL1-1390-000CN запросить цену →	Rail, cassette, right
3	RL1-1391-000CN запросить цену →	Rail, cassette, left
4	RM1-3575-000CN запросить цену →	Cable, paper pickup option
5	RM1-3647-000CN запросить цену →	Cable, multi sensor
6	RM1-3651-000CN запросить цену →	Cable, door open switch
7	RM1-3819-000CN запросить цену →	Lifter drive assembly
8	CF235-67917 запросить цену →	Cassette assembly kit, with Trays 4-6 label kit
9	RM1-9415-000CN запросить цену →	Paper pickup assembly
10	RM1-9076-000CN запросить цену →	Controller PCA
11	RM1-6991-000CN запросить цену →	Cable, engine interface
12	RM1-6992-000CN запросить цену →	Cable, PCA joint
13	WC2-5512-000CN запросить цену →	Switch, button
14	CC522-67909 ✓ в наличии	Roller, pickup (part of Trays 4,5 and 6 pickup and feed roller kit)
15	CC522-67909 ✓ в наличии	Paper feed roller assembly (part of Trays 4,5 and 6 pickup and
16	RC1-9896-000CN запросить цену →	Caster, double lock, front
17	RC3-2994-000CN запросить цену →	Caster, rear
18	VS1-7500-008CN запросить цену →	Connector, 8P
19	CE707-00001 запросить цену →	Labels, cassette numbers, Trays 4

12. High capacity input (HCI) feeder

№	Артикул	Описание
1	RC3-3000-000CN запросить цену →	Cover, right center
2	RC3-3001-000CN запросить цену →	Cover, right lower
3	RC3-3002-000CN запросить цену →	Cover, right rear
4	RC3-3003-000CN запросить цену →	Cover, rear
5	RC3-3004-000CN запросить цену →	Cover, rear lower
6	RC3-3005-000CN запросить цену →	Cover, left
7	RC3-3006-000CN запросить цену →	Cover, left lower
8	RC3-3009-000CN запросить цену →	Cover, corner, right
9	RM1-8868-000CN запросить цену →	Right door assembly
10	RM1-9416-000CN запросить цену →	Right front lock cover assembly

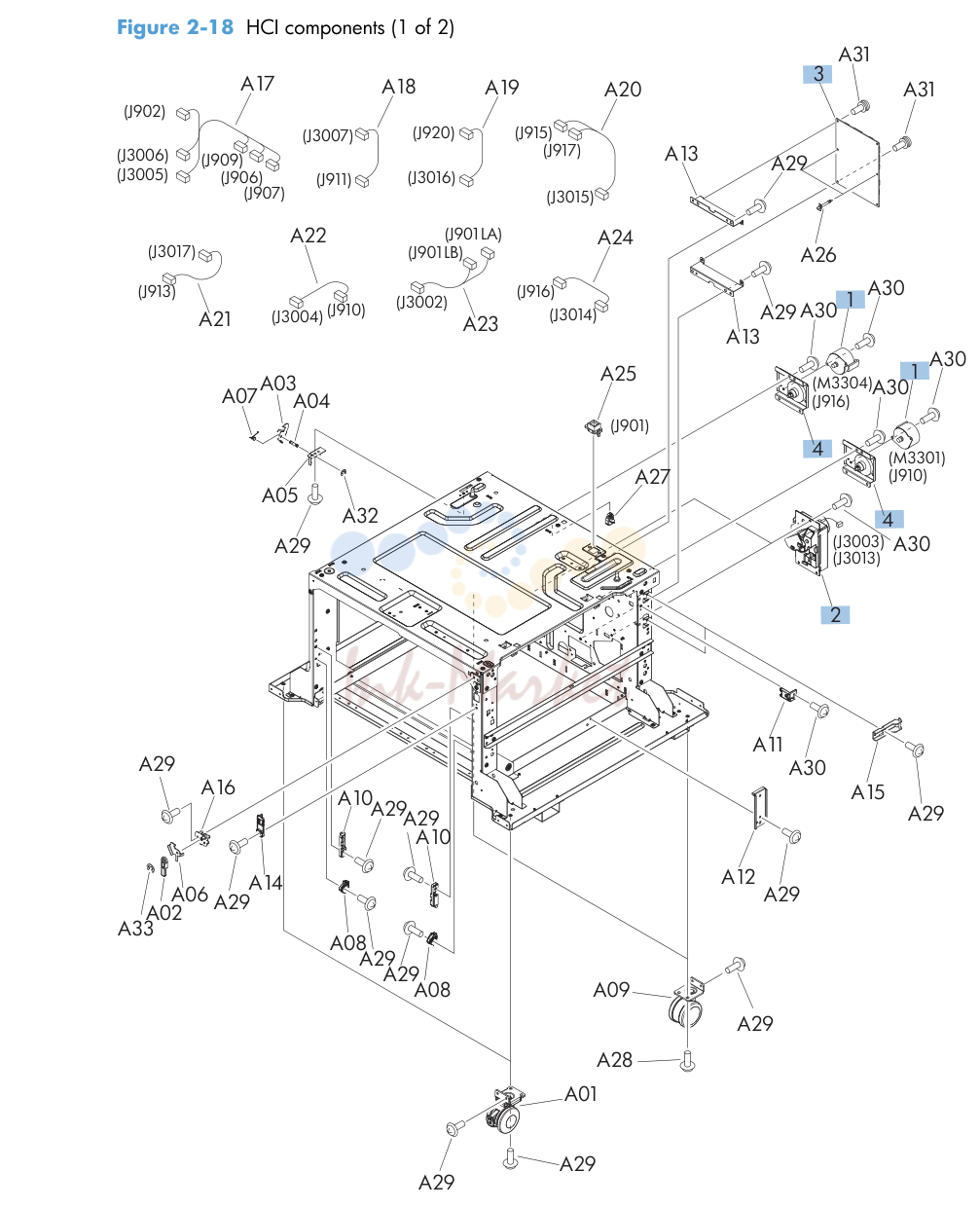

13. HCI components (1 of 2)

№	Артикул	Описание
1	RK2-1331-000CN запросить цену →	Motor, stepping, DC
2	RM1-8879-000CN запросить цену →	Lifter drive assembly
3	RM1-9057-000CN запросить цену →	Controller PCA
4	RM1-8872-000CN запросить цену →	Paper pickup motor assembly

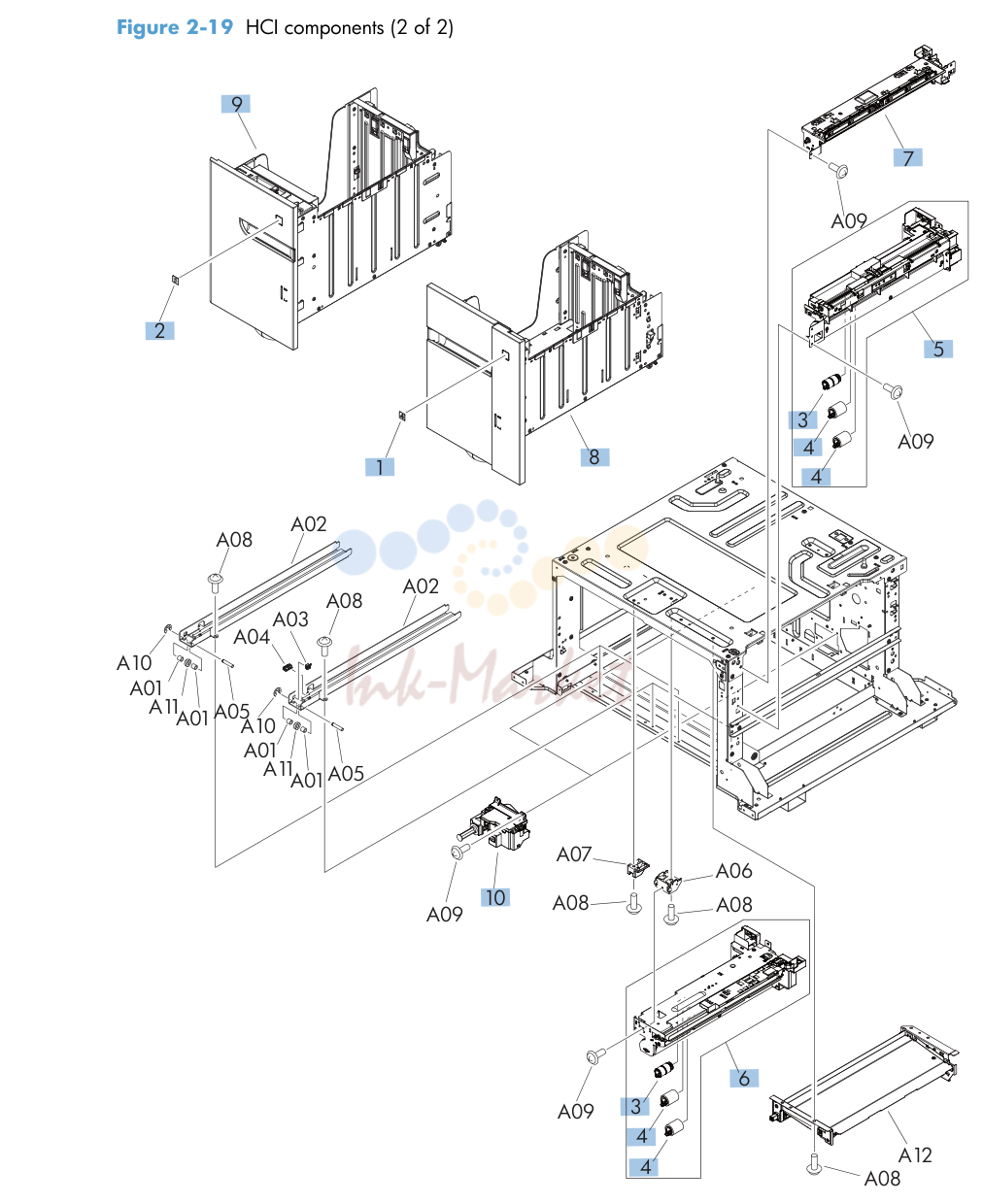

14. HCI components (2 of 2)

№	Артикул	Описание
1	CE707-00001 запросить цену →	Labels, cassette numbers, Trays 4
2	CE707-00001 запросить цену →	Labels, cassette numbers, Trays 4
3	5851-5011 ✓ в наличии	Roller, paper pickup (part of HCI pickup and feed roller kit)
4	5851-5011 ✓ в наличии	Paper feed roller assembly (part of HCI pickup and feed roller
5	RM1-8869-000CN запросить цену →	Paper pickup assembly, right
6	RM1-8876-000CN запросить цену →	Paper pickup assembly, left
7	RM1-8888-000CN запросить цену →	Crossing paper feed assembly
8	CF235-60104 запросить цену →	Tray, right assembly kit, with Trays 4-6 tray label kit
9	CF235-60103 запросить цену →	Tray, left assembly kit, with Trays 4-6 tray label kit
10	RM1-8880-000CN ✓ в наличии	Auto close assembly
