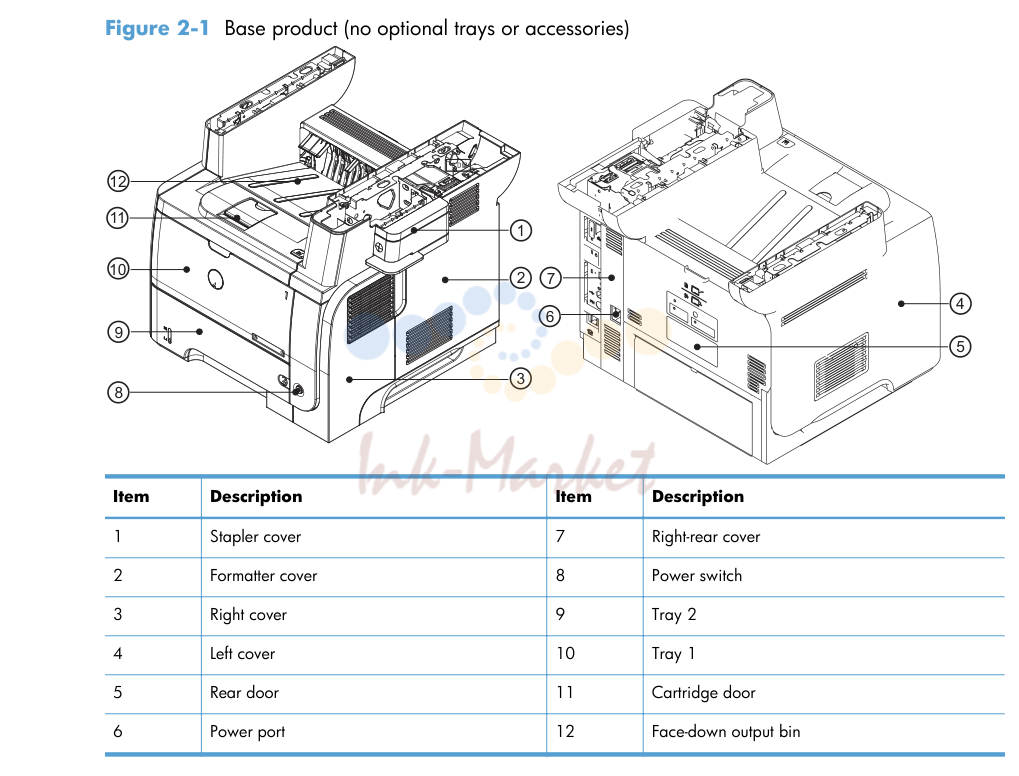

1. How to use the parts lists and diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Stapler cover 7 Right-rear cover | ||
| 2 | Formatter cover 8 Power switch | ||
| 3 | Right cover 9 Tray | ||
| 4 | Left cover 10 Tray | ||
| 5 | Rear door 11 Cartridge door | ||
| 6 | Power port 12 Face-down output bin | ||
| 1 | Connector | ||
| 2 | Tray 3 or Tray | ||
| 3 | Positioning pin | ||
| 174 | Chapter 2 Parts and diagrams ENWW |

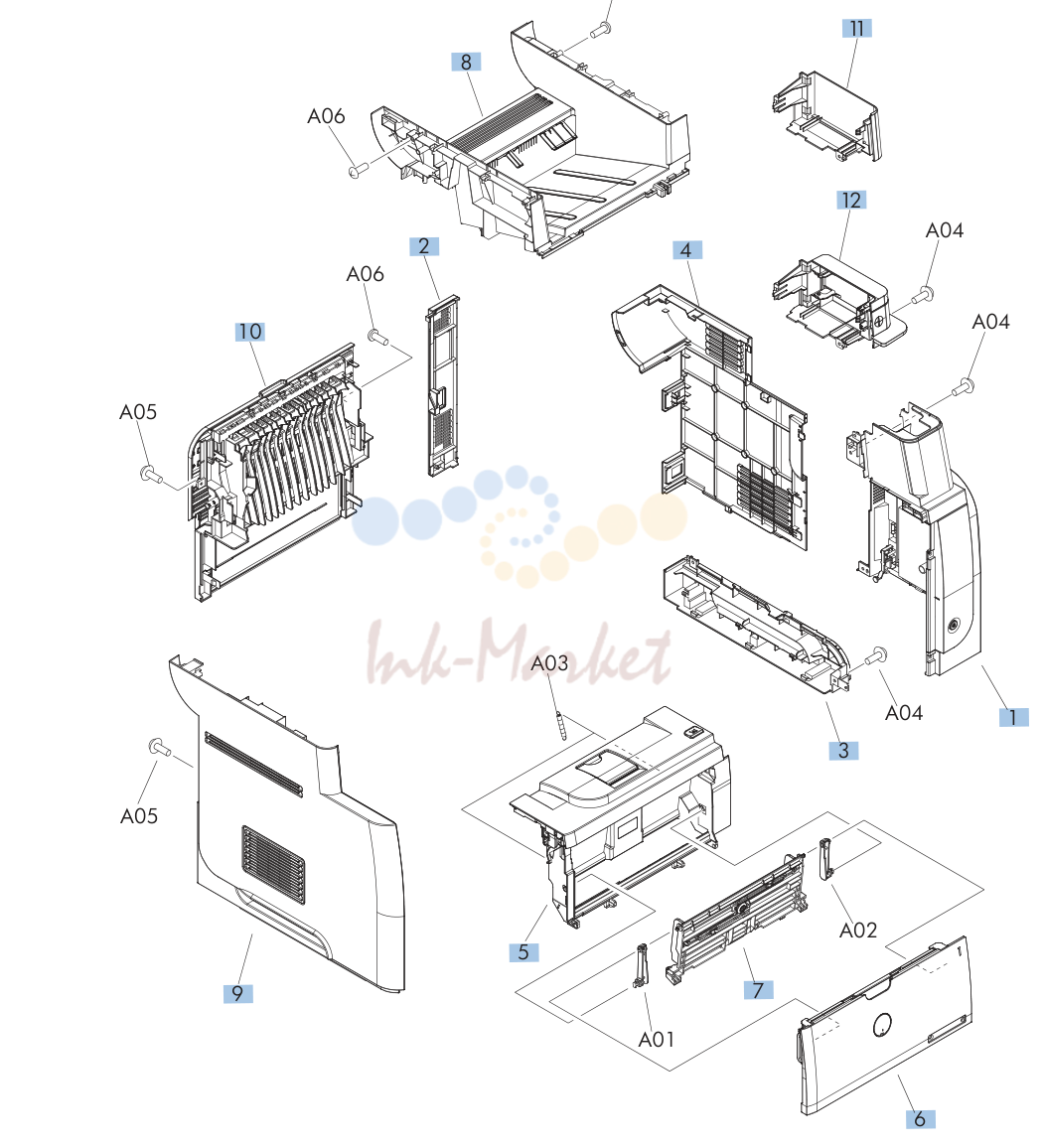

2. Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8498-000CN запросить цену → | Cover, right assembly | |
| 2 | RC2-7673-000CN запросить цену → | Cover, right rear | |
| 3 | RC2-7675-000CN запросить цену → | Cover, handle, right | |
| 4 | RC3-1863-000CN запросить цену → | Cover, formatter | |
| 5 | RM1-8502-000CN запросить цену → | Door, cartridge assembly | |
| 6 | CF116-67917 запросить цену → | Cover, multipurpose assembly | |
| 7 | RM1-6325-000CN запросить цену → | Multipurpose lifting plate assembly | |
| 8 | RM1-8516-000CN запросить цену → | Cover, top assembly | |
| 9 | RM1-8517-000CN запросить цену → | Cover, left assembly | |
| 10 | RM1-8518-000CN запросить цену → | Cover, rear assembly | |
| 11 | RC3-1920-000CN запросить цену → | Cover, dummy | |
| 12 | RM1-8520-000CN запросить цену → | Cover, staple assembly |

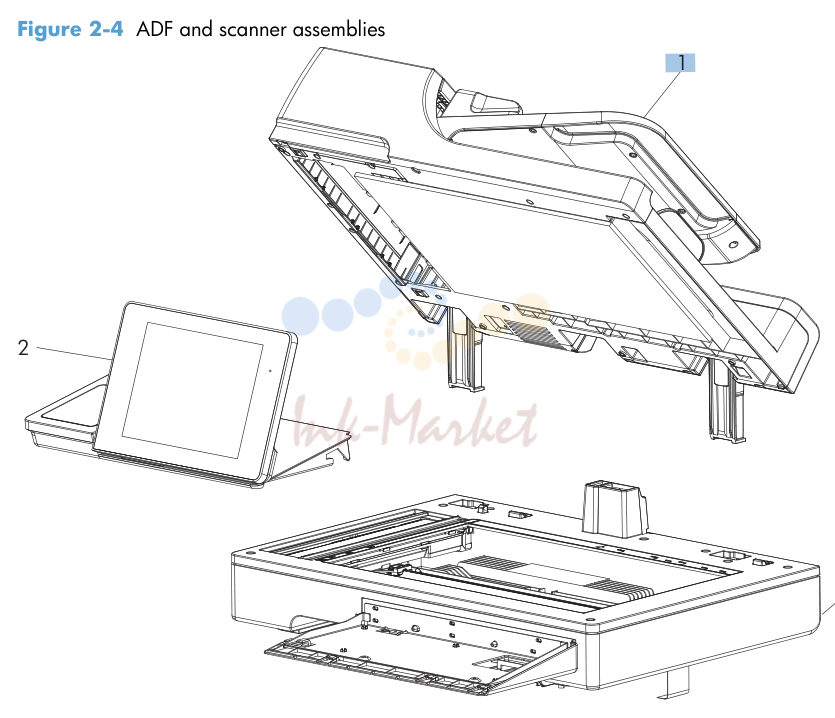

3. ADF and scanner assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5851-4879 ✓ в наличии | ADF separation pad spring | |
| 2 | CC355-40013 ✓ в наличии | ADF cover, bogie | |
| 3 | ADF hinge assembly Q7404-60024 | ||
| 4 | Cover, ADF rear (cover rear) Q7404-40007 | ||
| 5 | Cover, ADF front (cover front) Q7404-40030 | ||
| 6 | Cover, hatch Q7404-40006 | ||
| 7 | ADF tray extender (paper stopper) Q7404-40020 |
4. Scanner assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8521-000CN запросить цену → | Tag holder assembly | |
| 2 | RM1-6322-000CN запросить цену → | Laser/scanner | |
| 4 | RC2-7928-000CN запросить цену → | Stopper, bushing arm | |
| 5 | RK2-4218-000CN запросить цену → | Cable, flat | |
| 6 | RM1-8622-000CN запросить цену → | Sensor, environmental PCA |

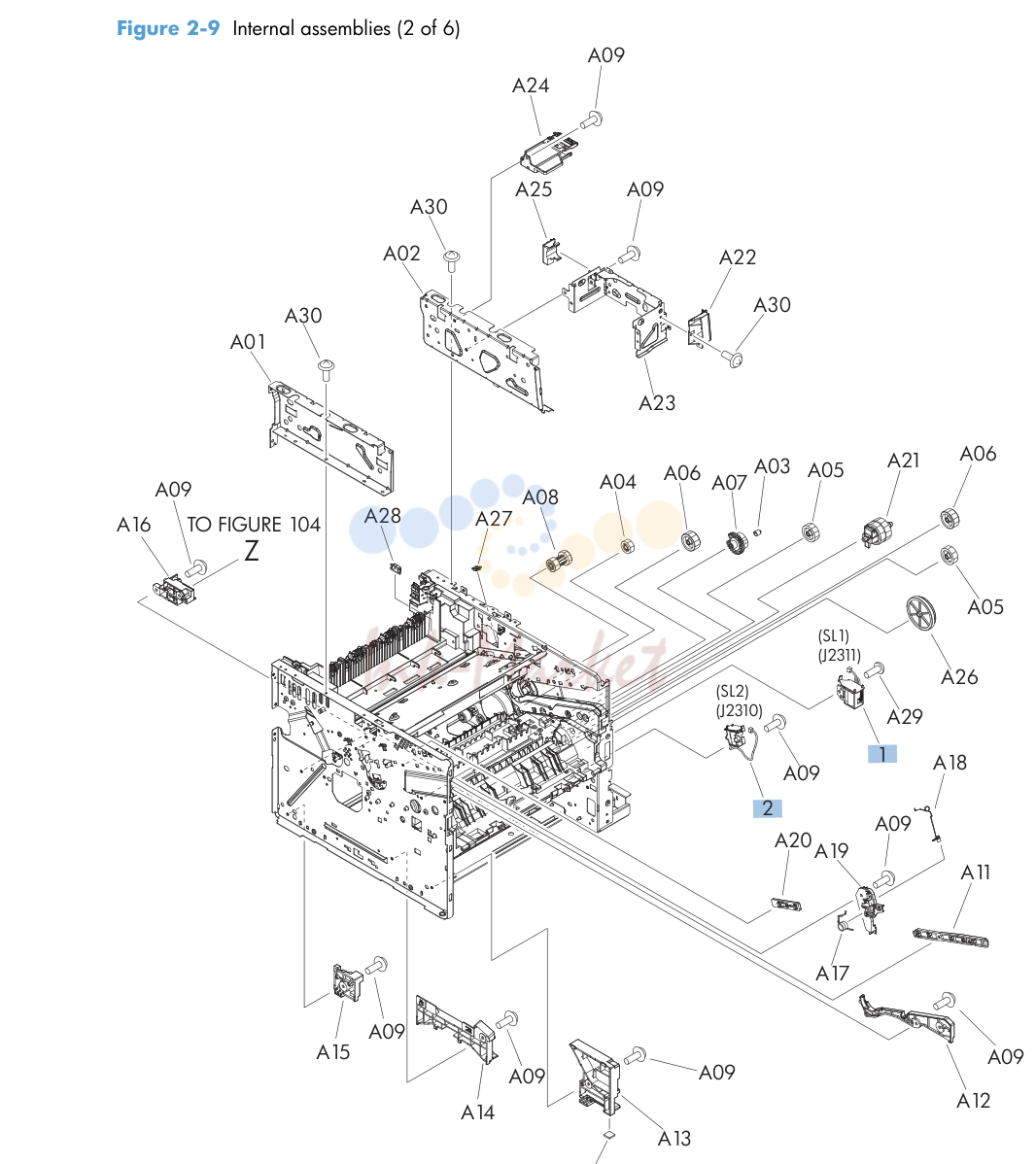

5. Internal assemblies (2 of 6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8507-000CN запросить цену → | Registration roller assembly | |
| 2 | RL1-2412-000CN запросить цену → | Roller, multipurpose | |
| 3 | RM1-6315-000CN запросить цену → | Transfer lower guide assembly | |
| 4 | RM1-8512-000CN запросить цену → | Cassette, Tray | |
| 5 | RM1-6306-000CN запросить цену → | Base plate roller assembly | |
| 6 | RM1-6321-000CN запросить цену → | Roller, transfer | |
| 7 | RC2-8575-000CN запросить цену → | Pad, multipurpose separation | |
| 8 | RM1-6303-000CN запросить цену → | Separation holder assembly |

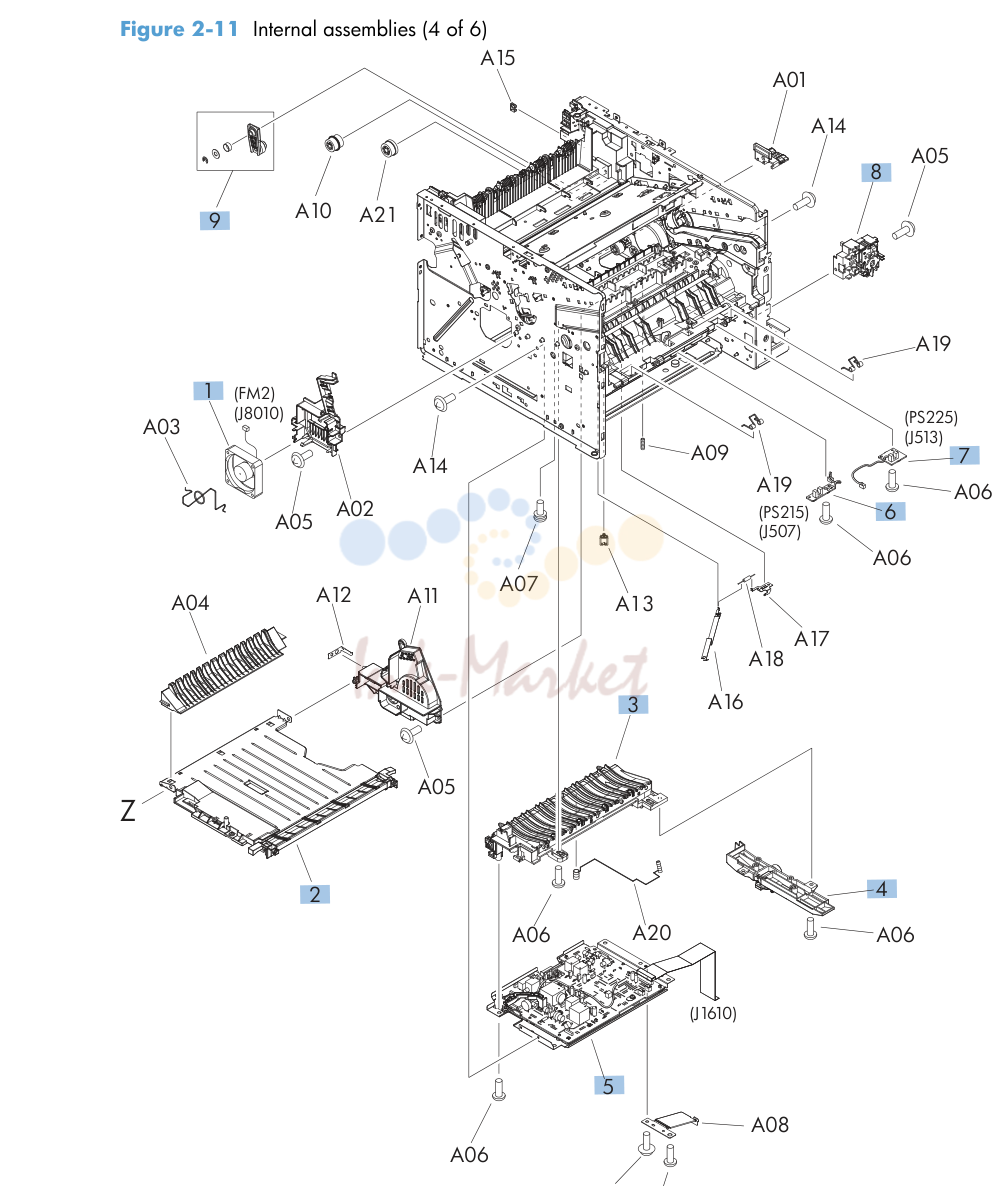

6. Internal assemblies (4 of 6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-1499-000CN запросить цену → | Fan, sub | |
| 2 | RM1-6263-000CN запросить цену → | Lower paper feed guide | |
| 3 | RM1-6270-000CN запросить цену → | Paper-feed guide assembly | |
| 4 | RM1-6273-000CN запросить цену → | Position-guide assembly | |
| 5 | RM1-8519-000CN запросить цену → | High-voltage power supply PCA | |
| 6 | RM1-8617-000CN запросить цену → | Top sensor PCA | |
| 7 | RM1-8618-000CN запросить цену → | Paper width sensor PCA | |
| 8 | RM1-8515-000CN запросить цену → | Switch assembly | |
| 9 | RM1-6598-000CN запросить цену → | Pendulum service kit |

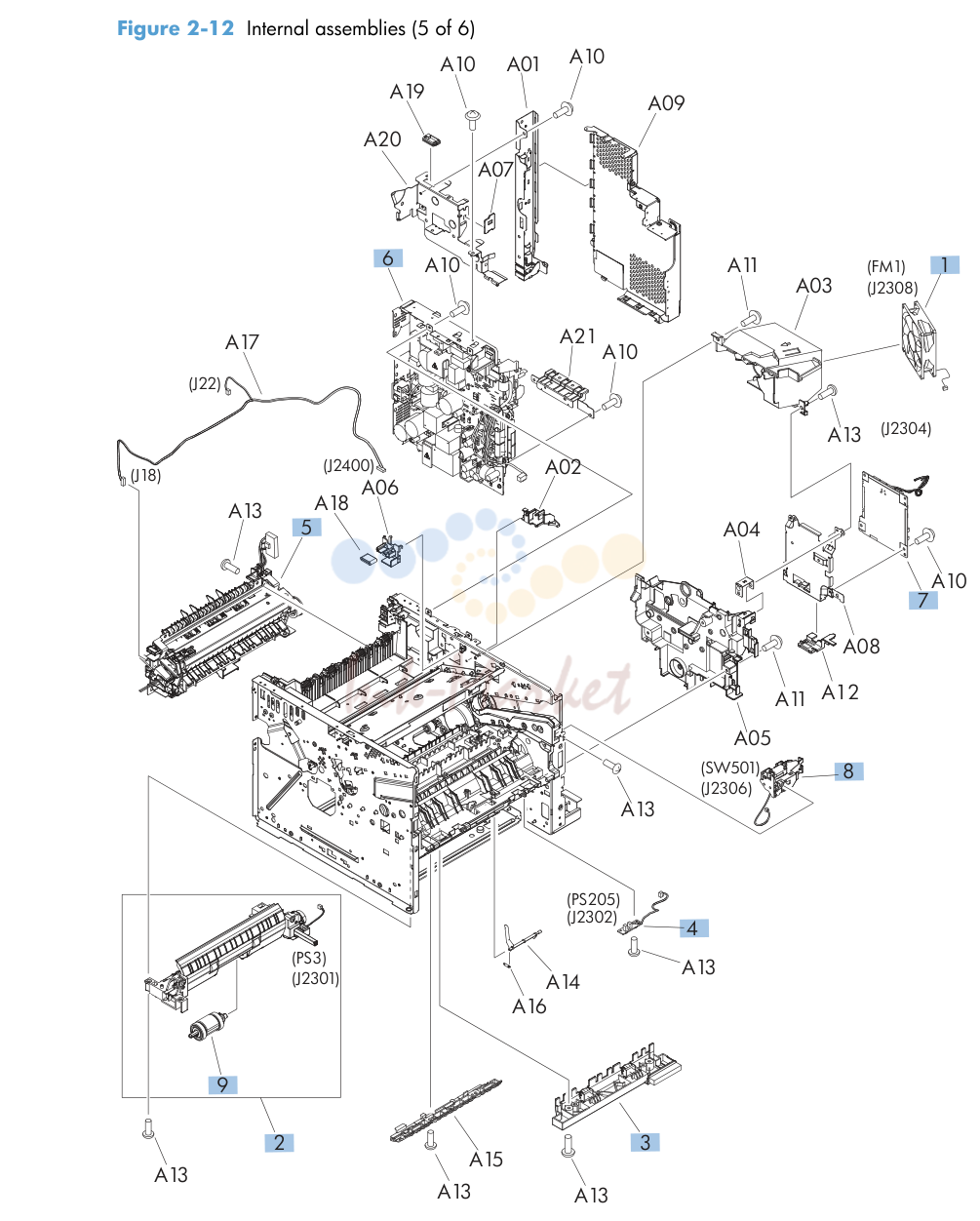

7. Internal assemblies (5 of 6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-2416-000CN запросить цену → | Fan, main | |
| 2 | RM1-8505-000CN запросить цену → | Tray 2, paper pickup assembly | |
| 3 | RM1-8506-000CN запросить цену → | Idler roller assembly | |
| 4 | RM1-8621-000CN запросить цену → | Multipurpose sensor PCA | |
| 5 | RM1-8508-000CN запросить цену → | Fuser assembly (universal) | |
| 6 | RM1-8514-000CN запросить цену → | Low voltage power supply assembly | |
| 7 | RM1-8615-000CN запросить цену → | DC controller PCA | |
| 8 | RM1-8499-000CN запросить цену → | Interlock switch assembly | |
| 9 | RM1-6323-000CN запросить цену → | Tray pickup roller assembly |

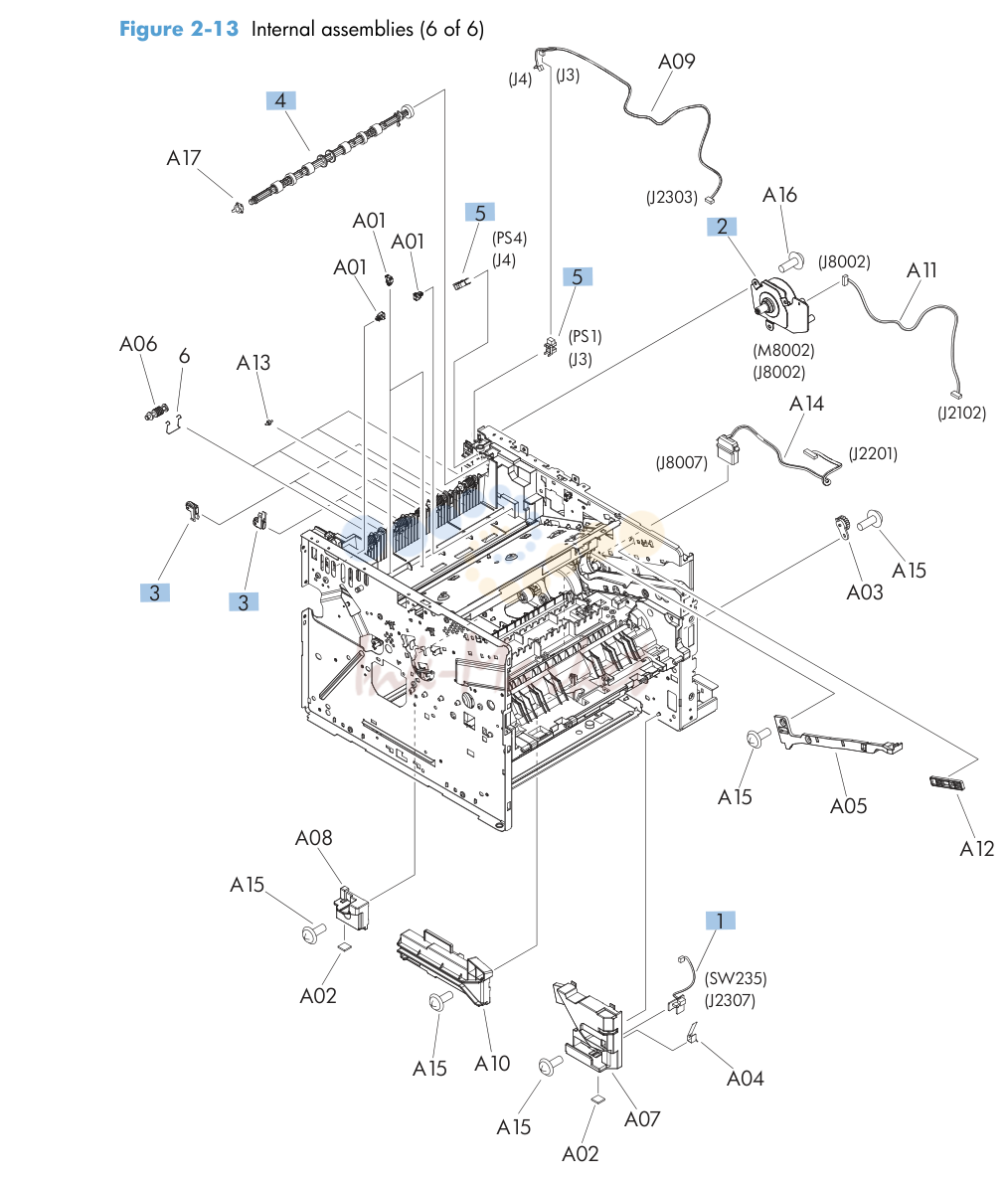

8. Internal assemblies (6 of 6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8620-000CN запросить цену → | Tray sensor PCA | |
| 2 | RM1-8523-000CN запросить цену → | Fuser motor assembly | |
| 3 | RM1-6301-000CN запросить цену → | Paper delivery roller assembly | |
| 4 | RM1-6311-000CN запросить цену → | Face-down roller assembly | |
| 5 | WG8-5935-000CN запросить цену → | Photo interrupter, IC |

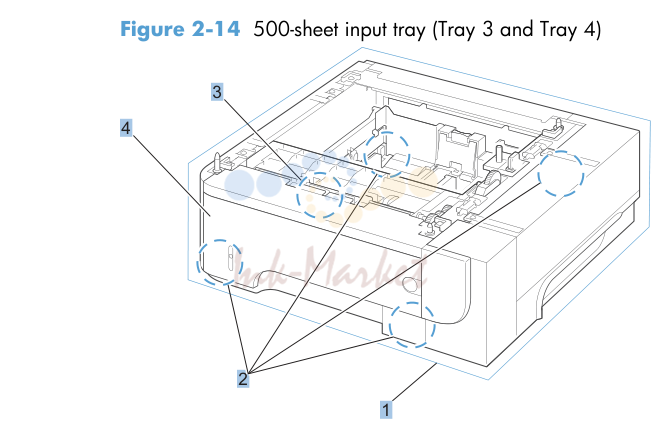

9. Input devices
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CE530-69001 запросить цену → | Optional 500-sheet tray and feeder unit | |
| 2 | RM1-6306-000CN запросить цену → | Base plate roller assembly | |
| 3 | RM1-6303-000CN запросить цену → | Separation holder assembly | |
| 4 | RM1-6279-000CN запросить цену → | Cassette,Tray 3/ |
