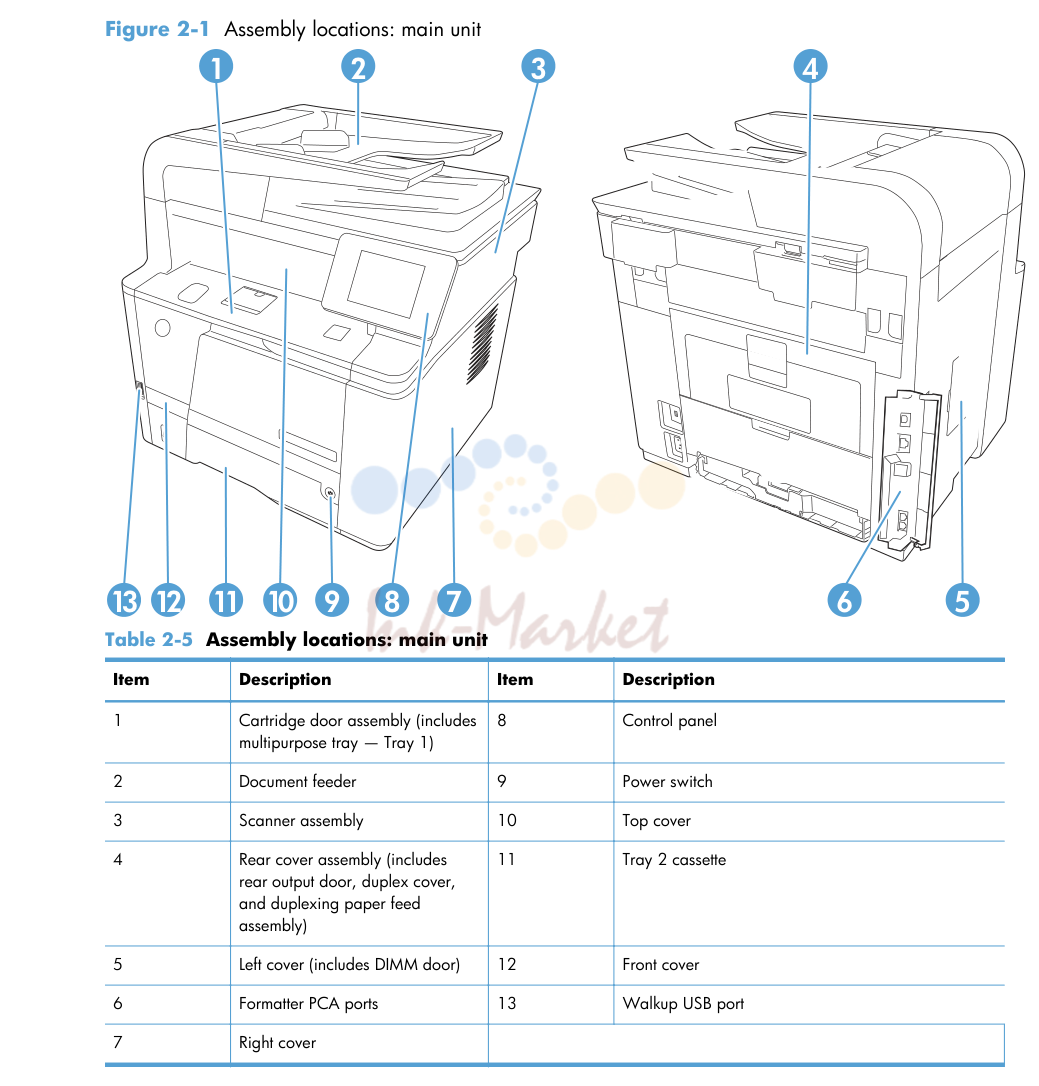

1. Assembly locations
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Cartridge door assembly (includes 8 Control panel | ||
| 2 | Document feeder 9 Power switch | ||
| 3 | Scanner assembly 10 Top cover | ||
| 4 | Rear cover assembly (includes 11 Tray 2 cassette | ||
| 5 | Left cover (includes DIMM door) 12 Front cover | ||
| 6 | Formatter PCA ports 13 Walkup USB port | ||
| 7 | Right cover | ||
| 1 | Positioning pins 3 Tray 3 cassette | ||
| 2 | Option interface connector | ||
| 66 | Chapter 2 Parts and diagrams ENWW |

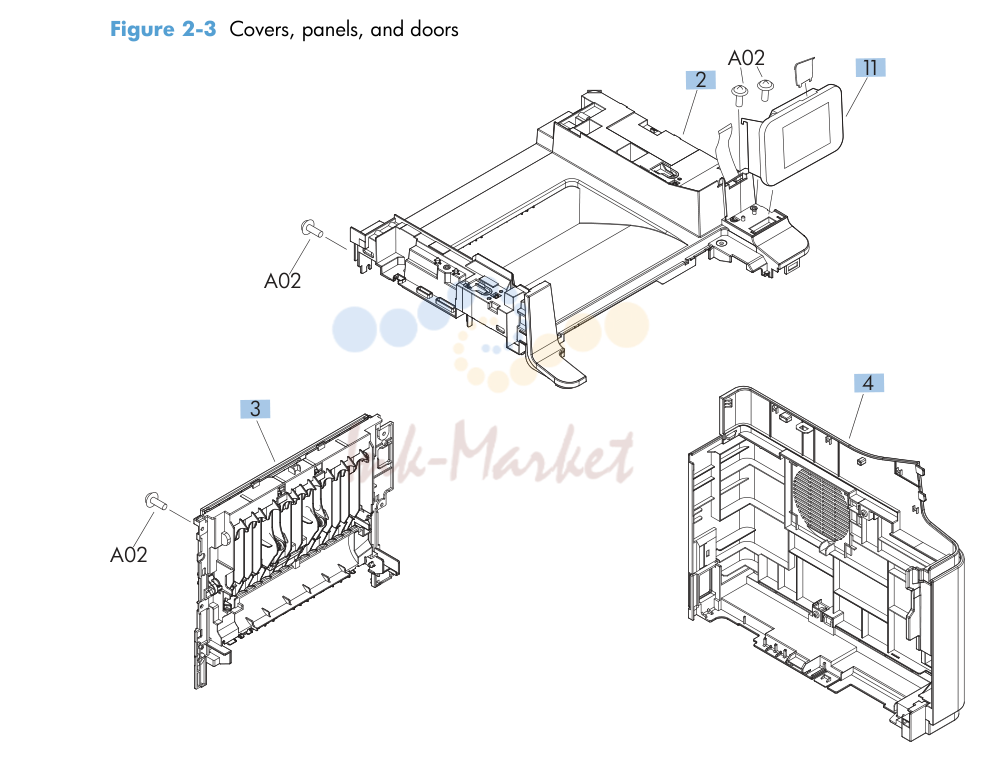

2. Covers, panels, and doors
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-9307-000CN запросить цену → | Cartridge door assembly | |
| 2 | RM1-9303-000CN запросить цену → | Cover, top | |
| 3 | RM1-9161-000CN запросить цену → | Cover, rear | |
| 4 | RM1-9304-000CN запросить цену → | Cover, right | |
| 5 | RM1-9305-000CN запросить цену → | Cover, left | |
| 6 | RC3-2533-000CN ✓ в наличии | Cover, outer, front | |
| 7 | RM1-9125-000CN запросить цену → | Switch, power button assembly | |
| 8 | RC3-2532-000CN запросить цену → | Cover, inner, front | |
| 9 | RC3-2545-000CN запросить цену → | Lever, power supply button | |
| 10 | RM1-9039-000CN запросить цену → | Power button PCA | |
| 11 | CF286-60601 запросить цену → | Control-panel assembly (HP LaserJet M425dn model) | |
| 11 | CF288-60602 запросить цену → | Control-panel assembly (HP LaserJet M425dw model) |

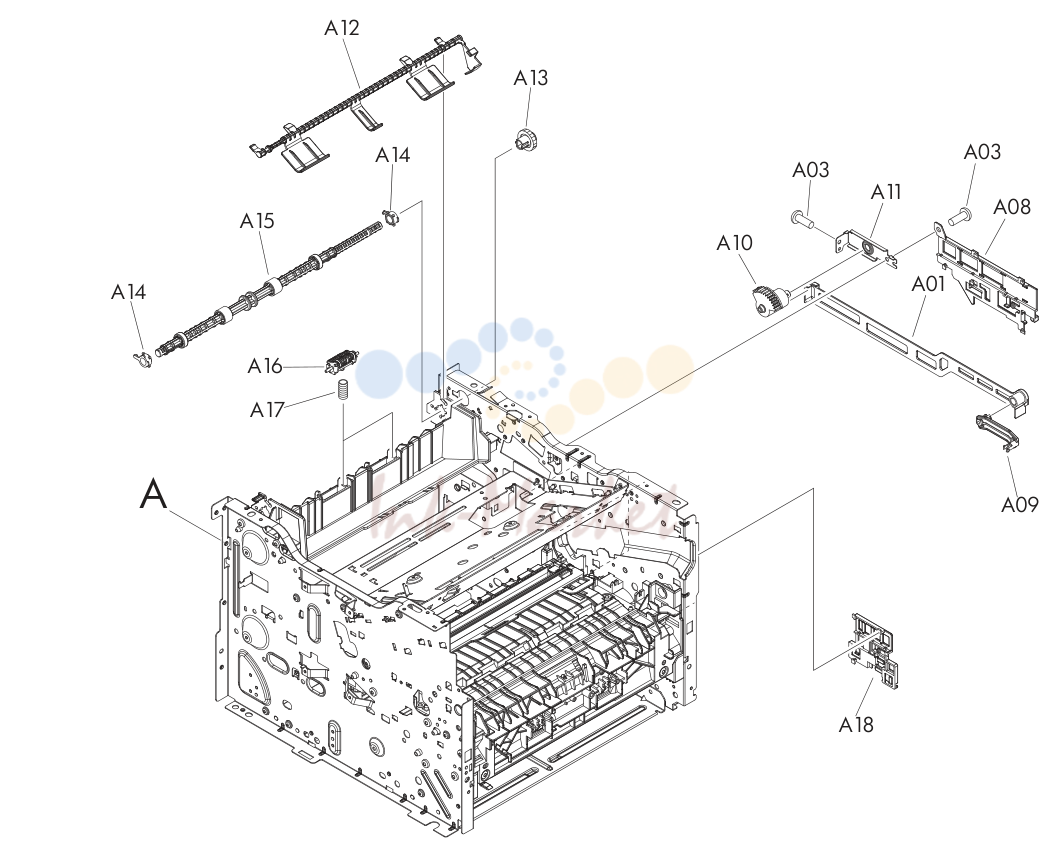

3. Internal assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-9042-000CN запросить цену → | Main motor assembly | |
| 2 | RC2-8263-000CN запросить цену → | Bushing | |
| 3 | RL1-2115-000CN запросить цену → | Separation pad, multipurpose tray | |
| 4 | RC2-6131-000CN запросить цену → | Bushing | |
| 5 | RM1-7360-000CN запросить цену → | Paper pickup gear assembly | |
| 6 | RM1-9168-000CN запросить цену → | Paper pickup roller assembly |

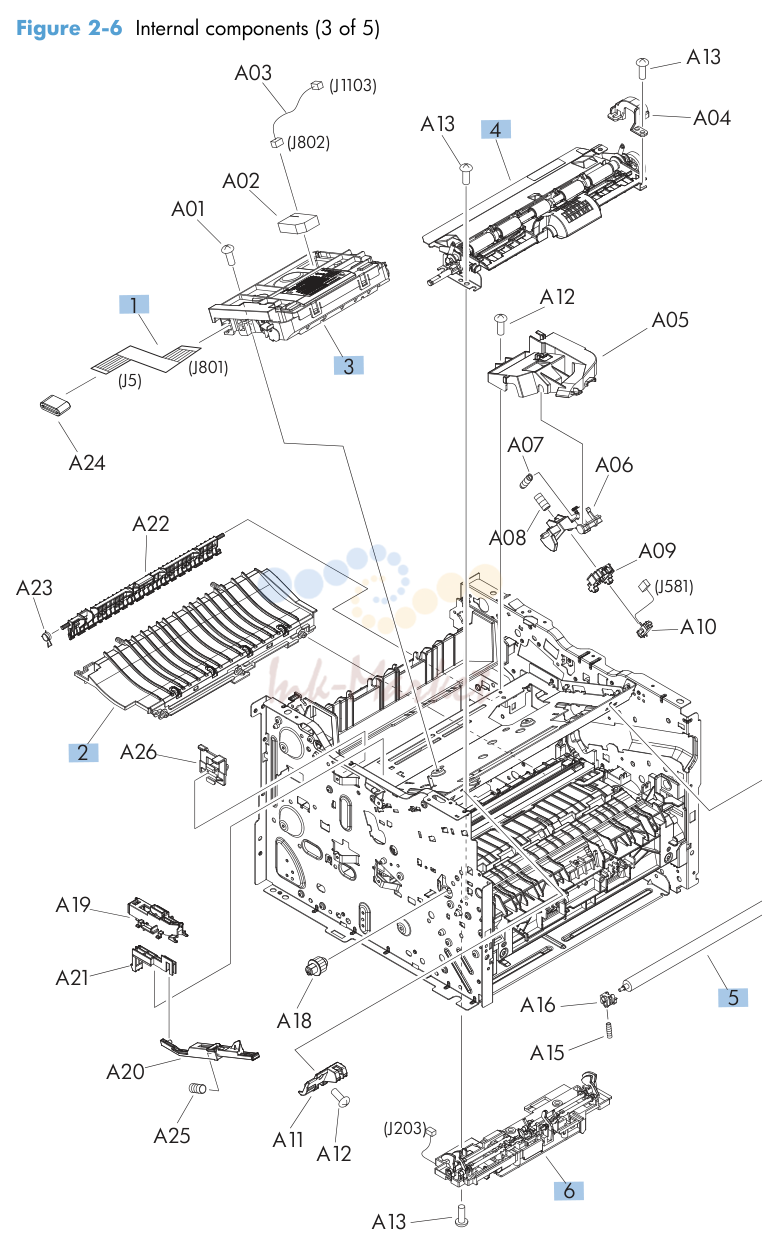

4. Figure 2-6 Internal components (3 of 5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-4452-000CN запросить цену → | Cable, flexible, flat | |
| 2 | RM1-9122-000CN запросить цену → | Paper feed guide assembly | |
| 3 | RM1-9135-000CN запросить цену → | Laser scanner assembly | |
| 4 | RM1-8806-000CN запросить цену → | Registration roller assembly | |
| 5 | RM1-9175-000CN запросить цену → | Transfer roller assembly | |
| 6 | RM1-8807-000CN ✓ в наличии | Sensor assembly |

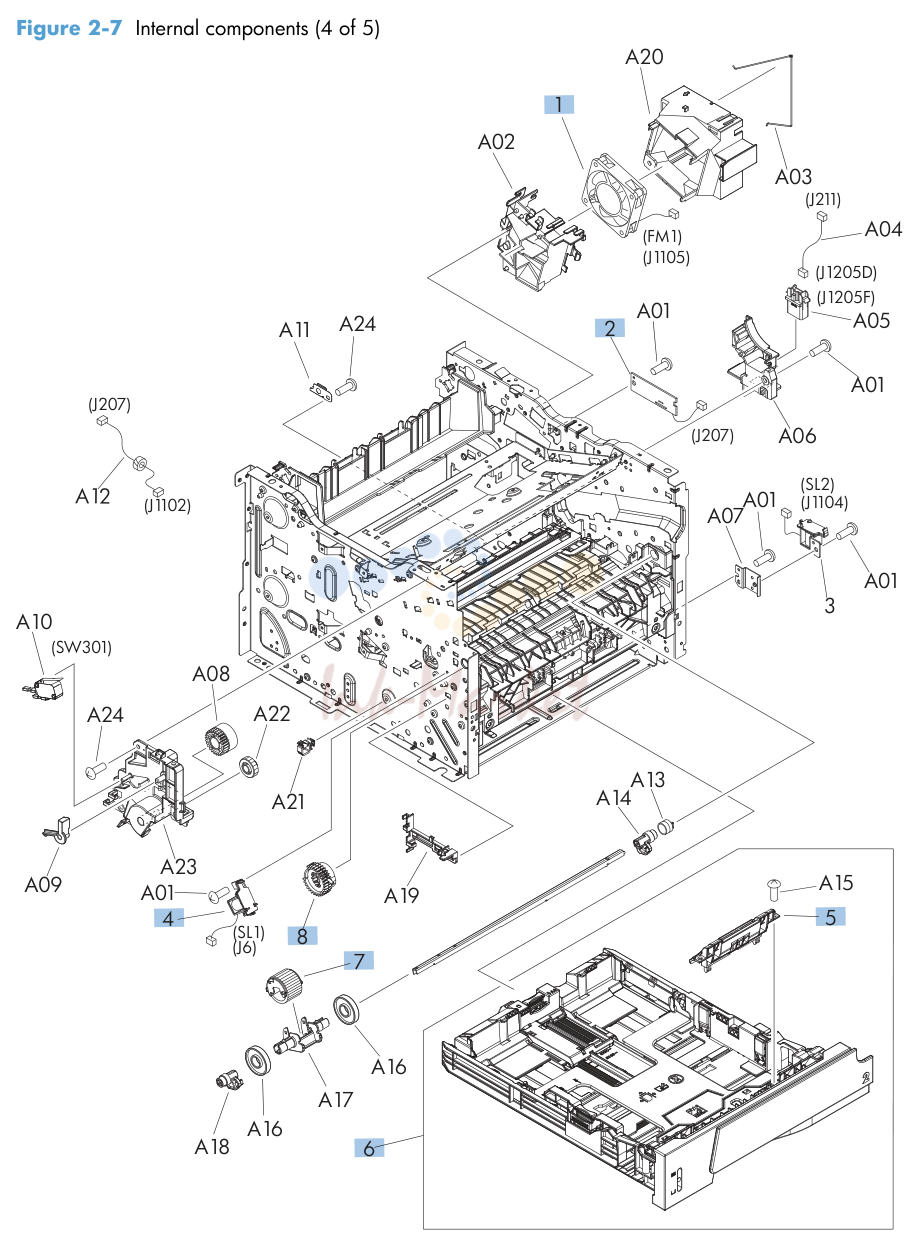

5. Figure 2-7 Internal components (4 of 5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-2276-000CN запросить цену → | Fan | |
| 2 | RM1-9114-000CN запросить цену → | Connecting PCA | |
| 4 | RK2-2731-000CN запросить цену → | Solenoid, Tray | |
| 5 | RM1-7365-000CN запросить цену → | Separation pad holder assembly, Tray | |
| 6 | RM1-9137-000CN запросить цену → | Cassette assembly (Tray 2) | |
| 7 | RL1-3307-000CN ✓ в наличии | Pickup roller, multipurpose tray (Tray 1) | |
| 8 | RM1-9127-000CN запросить цену → | Multipurpose tray pickup gear assembly |

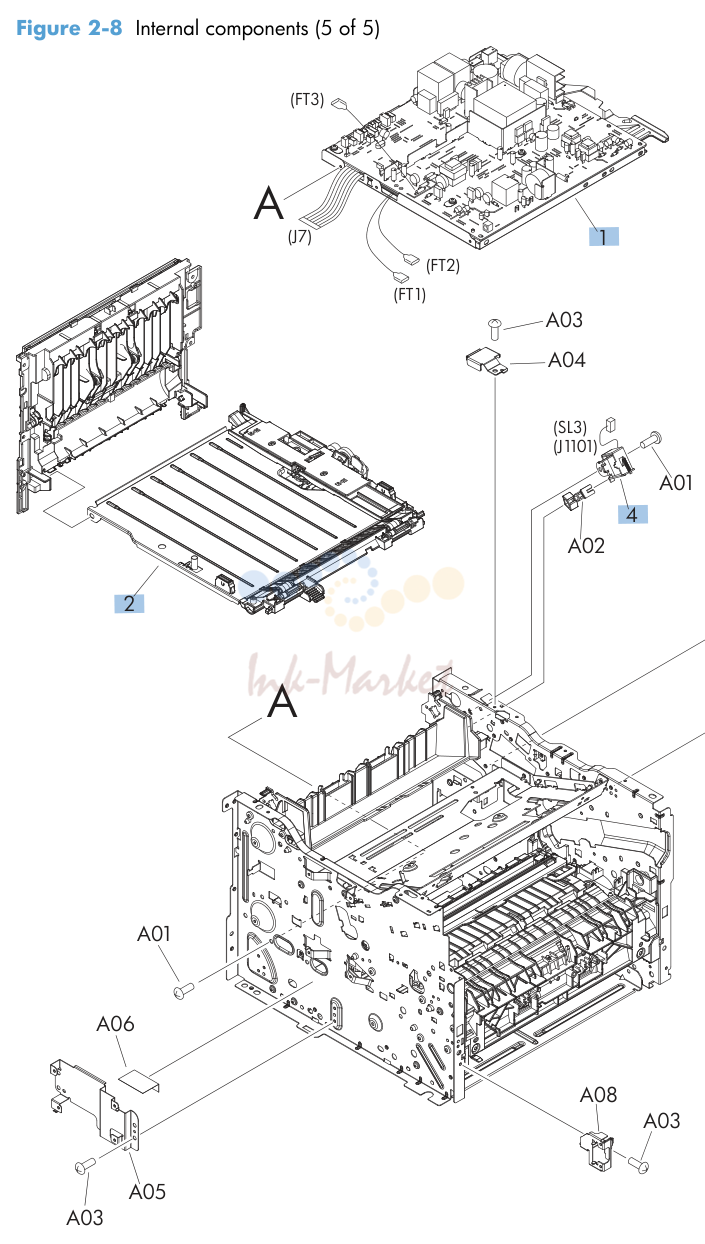

6. Figure 2-8 Internal components (5 of 5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-9308-000CN запросить цену → | Engine controller assembly (DC controller) - 110V | |
| 1 | RM1-9309-000CN запросить цену → | Engine controller assembly (DC controller) - 220V | |
| 2 | RM1-9153-000CN запросить цену → | Duplexing paper feed assembly | |
| 3 | RM1-9157-000CN запросить цену → | Reverse drive assembly | |
| 4 | RK2-2733-000CN запросить цену → | Solenoid, duplex |

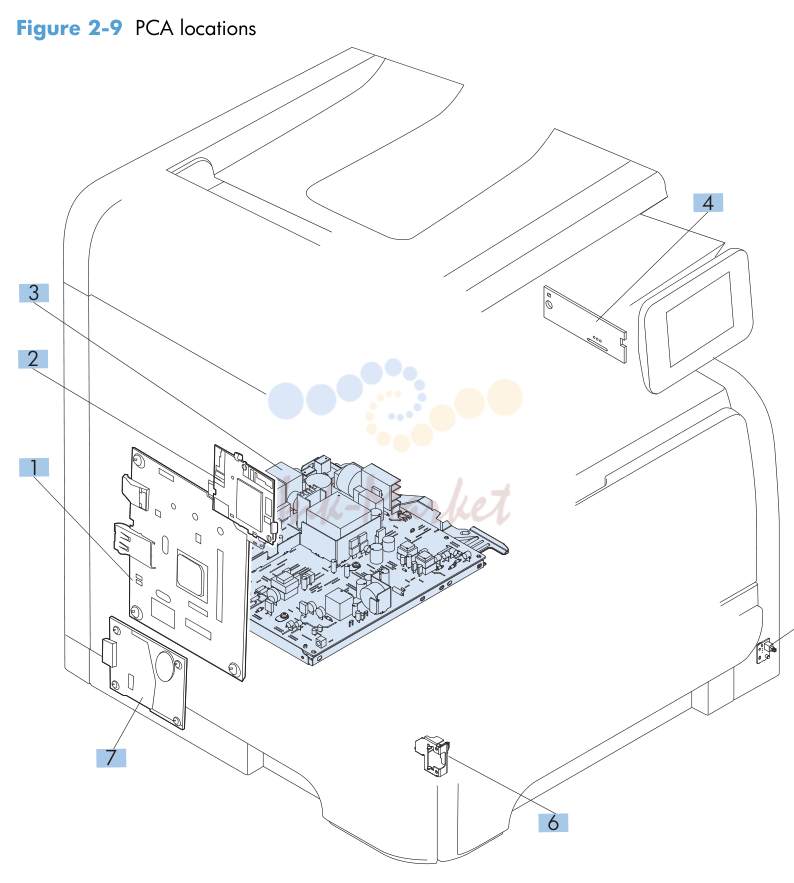

7. Figure 2-9 PCA locations
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CF229-60001 запросить цену → | Formatter PCA | |
| 1 | CF229-69001 запросить цену → | Formatter PCA (China only) | |
| 2 | Wireless PCA (HP LaserJet M425dw model only) CF1150-7940 | ||
| 2 | CF286-40014 запросить цену → | Wireless PCA holder (not pictured) | |
| 3 | RM1-9308-000CN запросить цену → | Engine controller assembly (DC controller) PCA - 110V | |
| 3 | RM1-9309-000CN запросить цену → | Engine controller assembly (DC controller) PCA - 220V | |
| 4 | RM1-9114-000CN запросить цену → | Connecting PCA | |
| 5 | RM1-9039-000CN запросить цену → | Power switch PCA | |
| 6 | CF368-60001 ✓ в наличии | Universal serial bus (USB) PCA | |
| 7 | CF206-60001 запросить цену → | Fax PCA (all countries/regions except Europe) | |
| 7 | CF207-60001 ✓ в наличии | Fax PCA (Europe) |

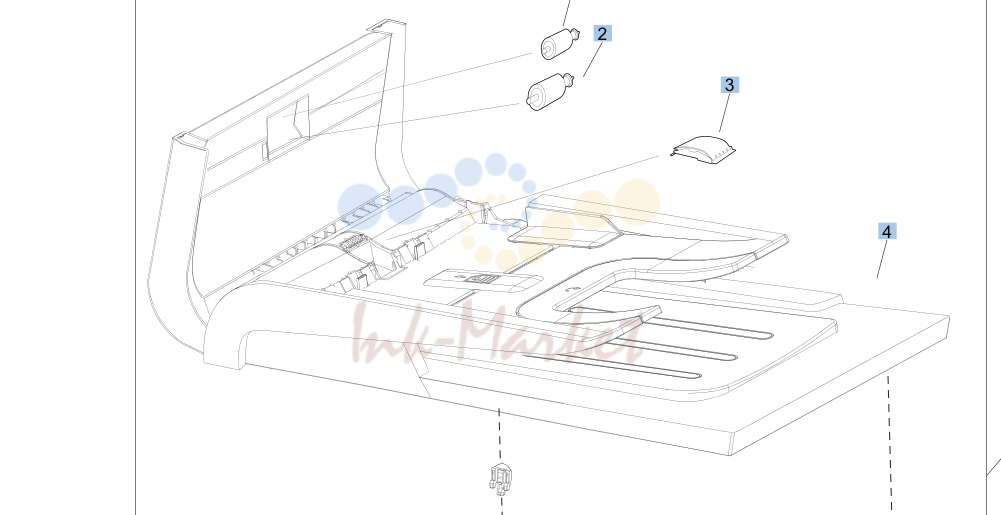

8. Scanner and document feeder
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CF288-60015 ✓ в наличии | Document feeder pickup roller | |
| 2 | CF288-60016 ✓ в наличии | Document feeder separation roller | |
| 3 | CF288-60021 ✓ в наличии | Document feeder separation pad | |
| 4 | CF288-60011 запросить цену → | Document feeder assembly | |
| 5 | CF288-60104 запросить цену → | Scanner assembly |

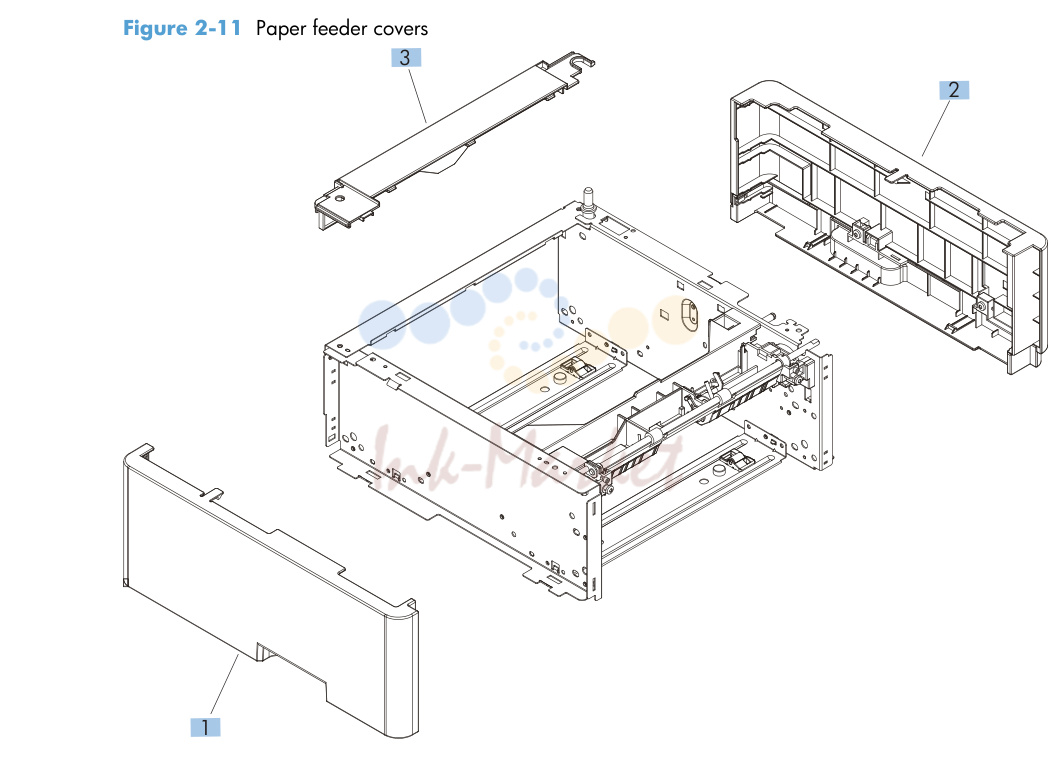

9. Input devices
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC3-2618-000CN запросить цену → | Cover, left | |
| 2 | RM1-9316-000CN запросить цену → | Cover, right | |
| 3 | RC3-2621-000CN запросить цену → | Cover, rear |

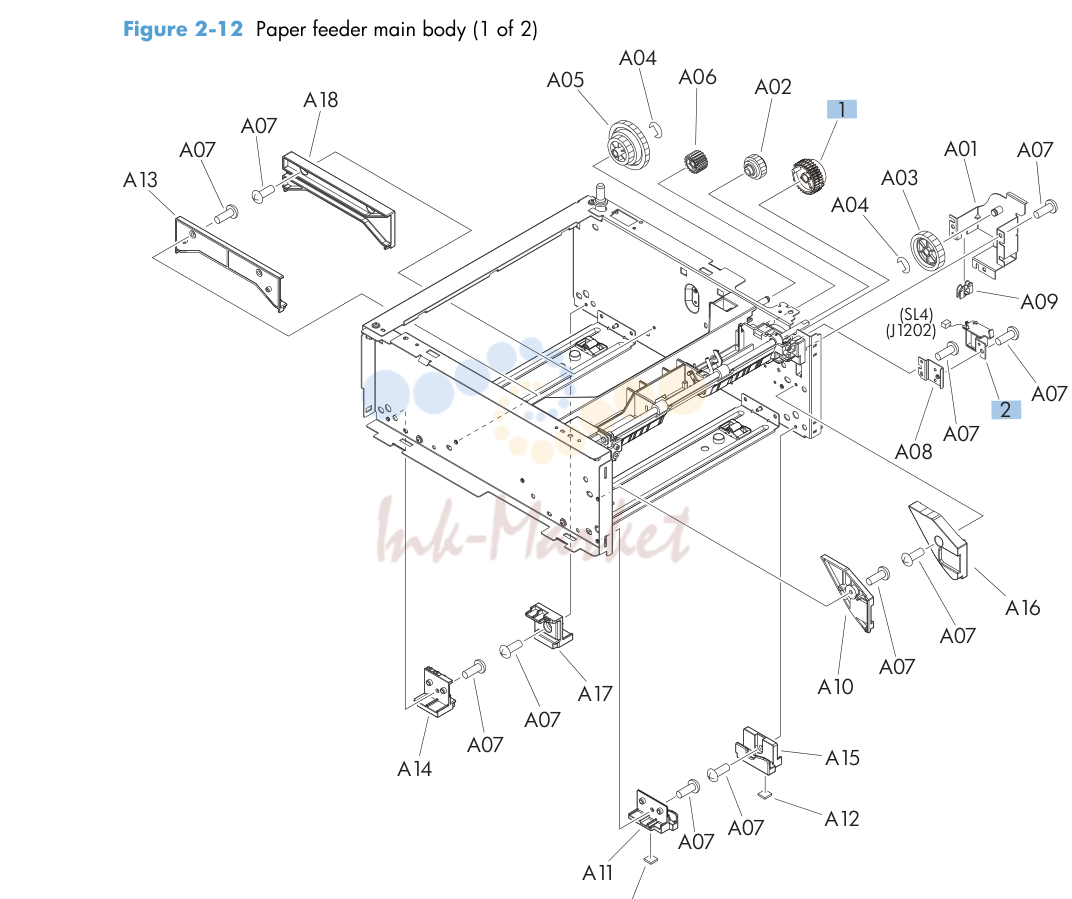

10. Paper feeder main body (1 of 2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-9168-000CN запросить цену → | Paper feeder pickup roller assembly | |
| 2 | RM1-9297-000CN запросить цену → | Paper feeder driver PCA | |
| 3 | RM1-9313-000CN запросить цену → | Paper feeder 500-sheet cassette (Tray 3) | |
| 4 | RM1-6303-000CN запросить цену → | Paper feeder separation pad holder assembly | |
| 5 | RM1-1267-000CN запросить цену → | Paper feeder paper sensor PCA |
