Hewlett Packard HP-LJ-M1522 — каталог запчастей со схемами

Содержание

1. ADF and scanner assemblies
2. ADF internal components
3. Assemblies
4. External covers and panels
5. Internal components (1 of 3)
6. Internal components (2 of 3)
7. Internal components (3 of 3)

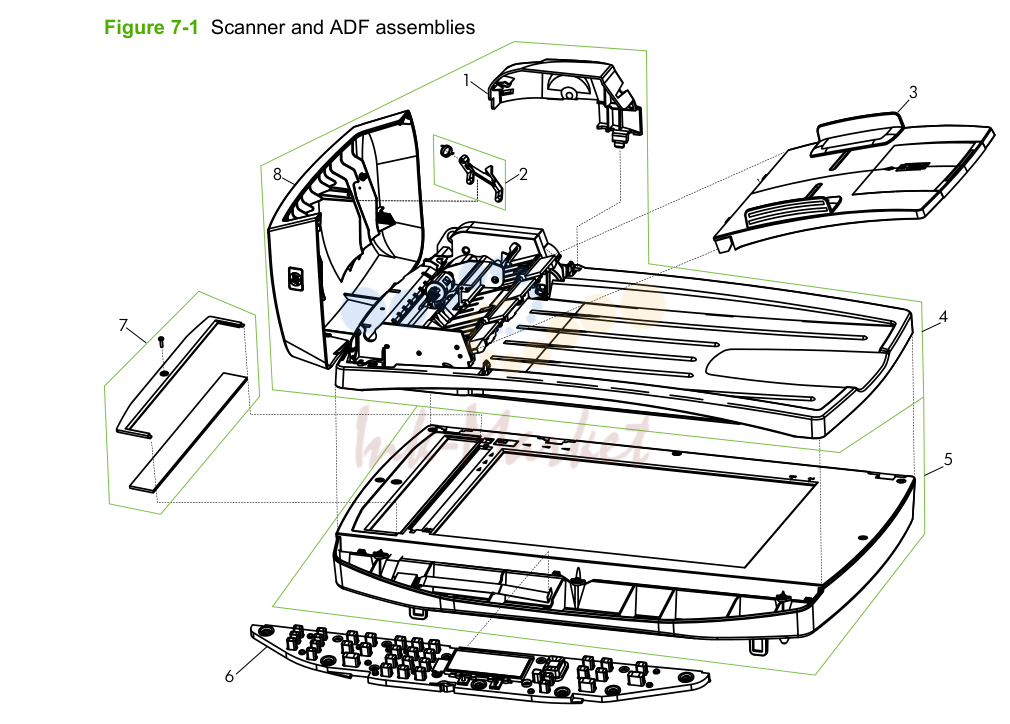

1. ADF and scanner assemblies

1. ADF and scanner assemblies

№	Артикул	Альт. артикул	Описание
1	CB534-40037 запросить цену →		ADF motor shield
2			ADF flag replacement kit, ADF Q3948-67902
3	CB534-60112 ✓ в наличии		ADF input tray assembly
4	CB534-67901 ✓ в наличии		ADF PKG FGI ASSY LJm1522 (automatic document feeder)
5	CB534-67903 ✓ в наличии		SSA PKG FGI ASSY LJm1522 (scanner flatbed assembly)
6	CB372-60101 запросить цену →		Control panel assembly, LJm1522 copy (Western)
6	CB534-60101 ✓ в наличии		Control panel assembly, LJm1522 fax (Western)
6	CB534-60102 запросить цену →		Control panel assembly, LJm1522 fax (Asian)
7	CB534-67906 запросить цену →		ADF Window replacement kit
8	CB534-67907 запросить цену →		ADF cover replacement kit

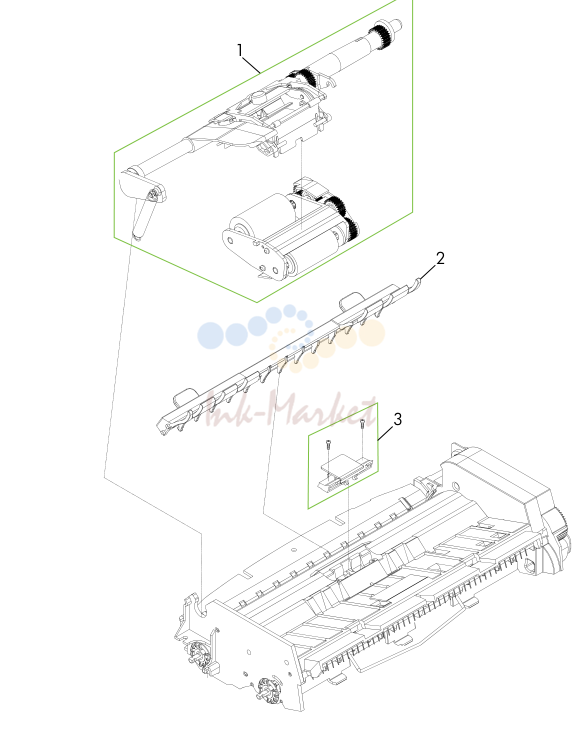

2. ADF internal components

2. ADF internal components

№	Артикул	Альт. артикул	Описание
1	5851-2559 запросить цену →		ADF pickup roller assembly
2	5851-2559 запросить цену →		ADF cleanout part
3			ADF separation pad Q2665-60125

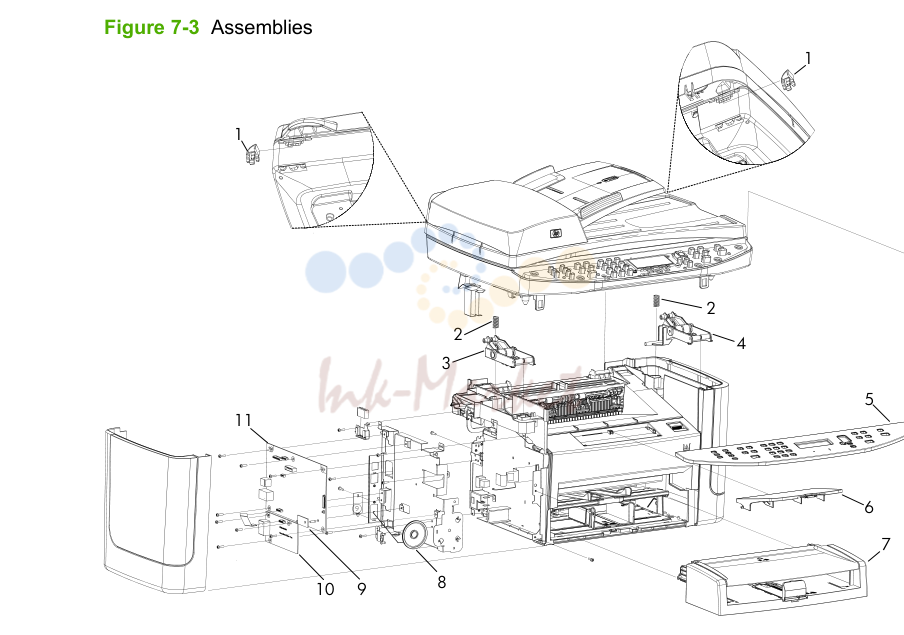

3. Assemblies

3. Assemblies

№	Артикул	Альт. артикул	Описание
1			ADF solar lock (clip) Q1636-40036
2	RU5-2885-000CN запросить цену →		Scanner spring, compression
3	RM1-0898-000CN запросить цену →		Scanner link assembly, left
4	RM1-0899-000CN запросить цену →		Scanner link assembly, right
5			Control panel bezel, Western fax See Control-panel bezels
5			Control panel bezel, Asian fax See Control-panel bezels
6	RM1-4725-000CN запросить цену →		Paper delivery tray assembly
7	RM1-4722-000CN запросить цену →		Paper pickup tray assembly
8			Speaker Q3948-60113
9	CB532-67904 запросить цену →		PCA, Asian character display control panel (with spacer)
10	CC502-60001 запросить цену →		Fax card US/WW
10	CC396-60001 ✓ в наличии		Fax card EMEA
11	CC396-60001 ✓ в наличии		Formatter, copy (HP LaserJet M1522n)
11	CC368-60001 запросить цену →		Formatter, fax (HP LaserJet M1522nf)

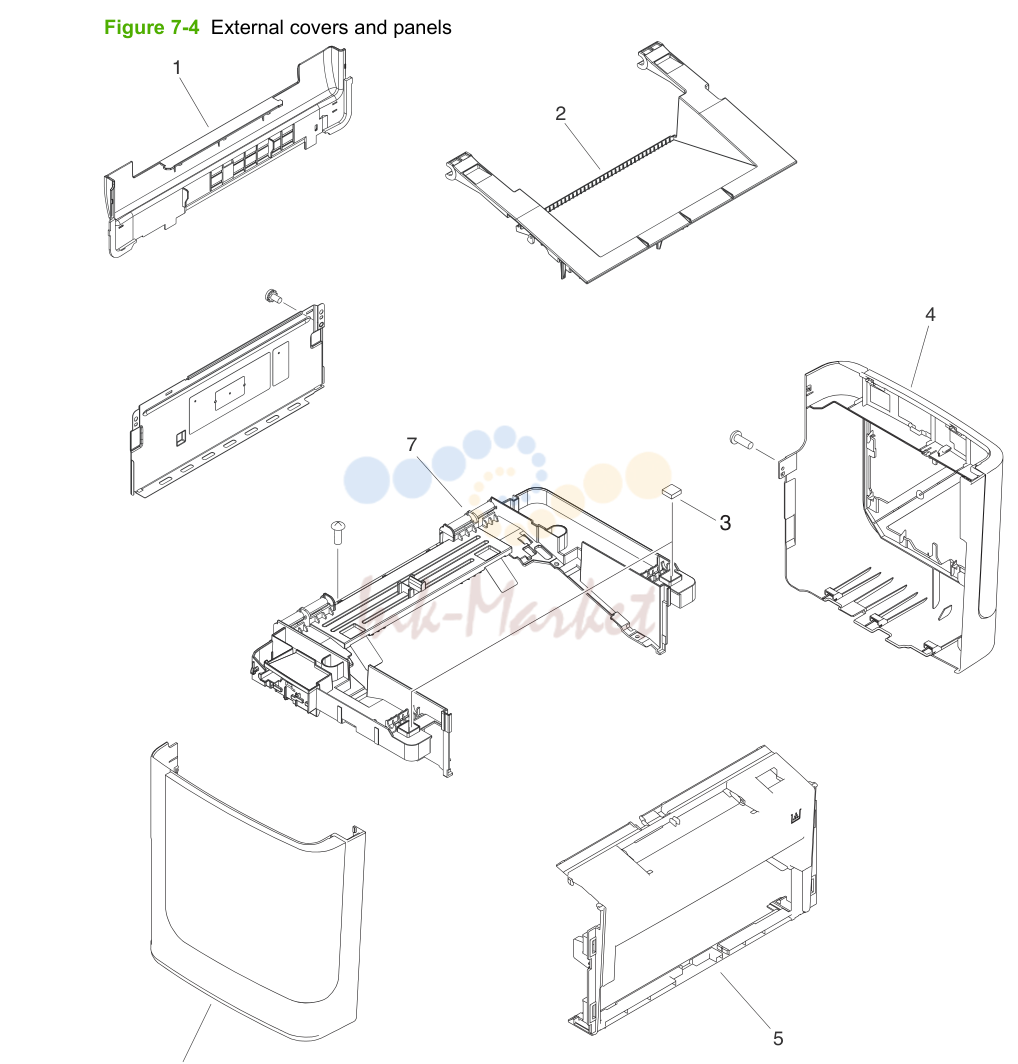

4. External covers and panels

4. External covers and panels

№	Артикул	Альт. артикул	Описание
1	RC2-2971-000CN запросить цену →		Cover, rear
2	RC2-2960-000CN запросить цену →		Cover, cartridge
3	RC1-2476-000CN запросить цену →		Cushion, scanner
4	RL1-1736-000CN запросить цену →		Cover, right
5	RL1-1734-000CN запросить цену →		Cover, front
6	RL1-1735-000CN запросить цену →		Cover, left
7	RL1-1732-000CN запросить цену →		Cover, top

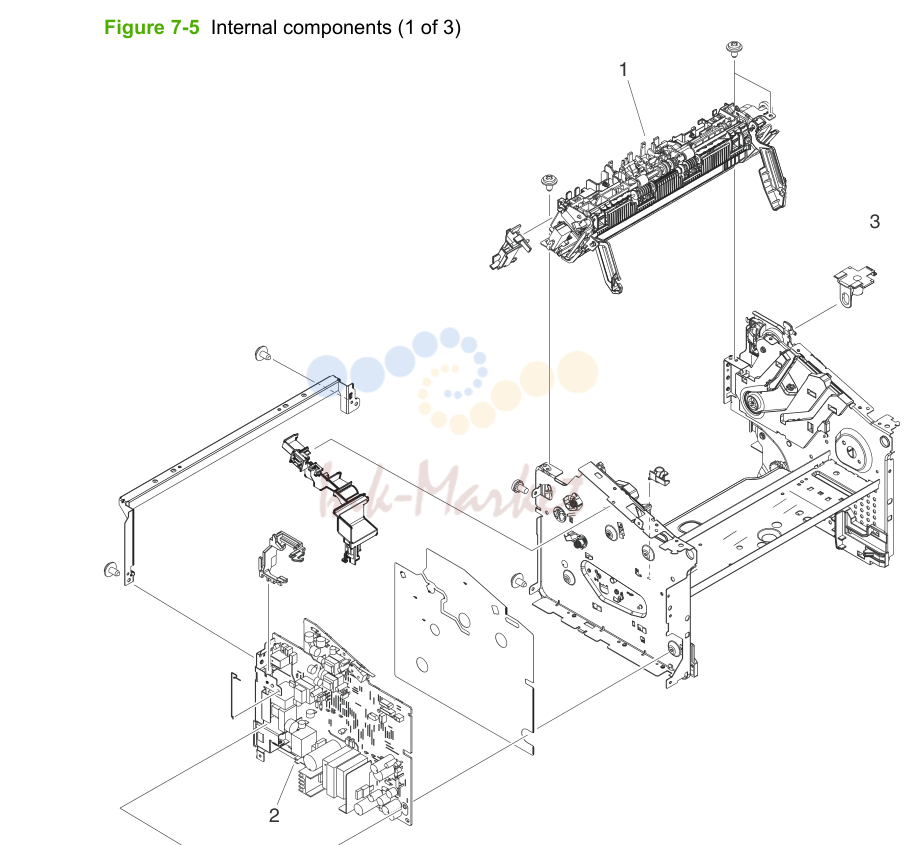

5. Internal components (1 of 3)

5. Internal components (1 of 3)

№	Артикул	Альт. артикул	Описание
1	RM1-4721-000CN запросить цену →		Fuser assembly, 110v-220v
1	RM1-4726-000CN запросить цену →		Fuser assembly, 220v-240v
2	RM1-4932-000CN запросить цену →		Engine controller PCA (ECU), 110v-220v
2	RM1-4936-000CN запросить цену →		Engine controller PCA (ECU), 220v-240v
3	RC2-2695-000CN запросить цену →		Link, coupling

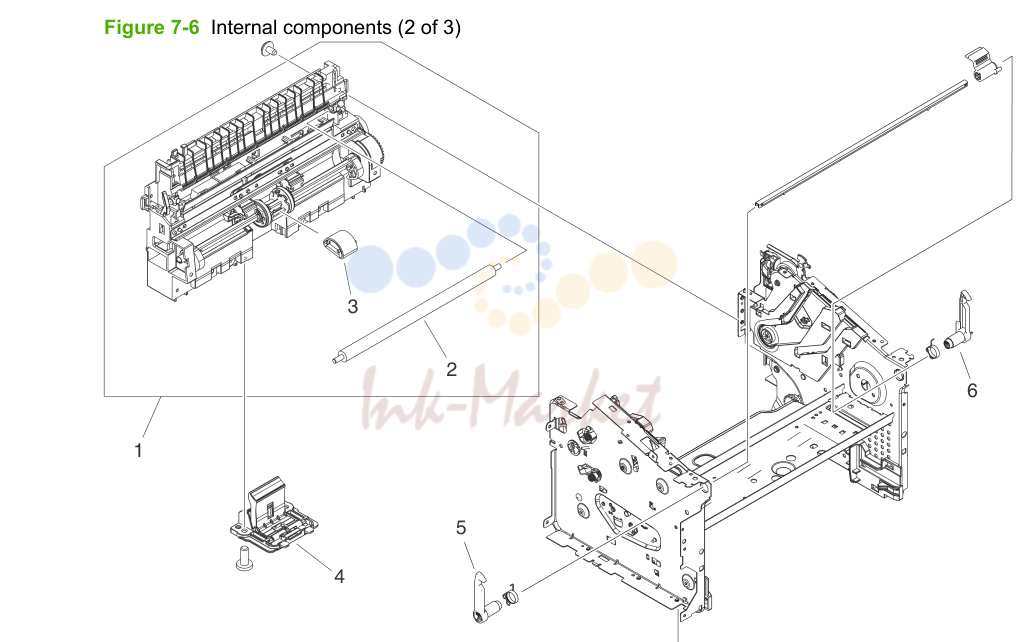

6. Internal components (2 of 3)

6. Internal components (2 of 3)

№	Артикул	Альт. артикул	Описание
1	RM1-4727-000CN запросить цену →		Paper pickup assembly
2	RM1-4234-000CN запросить цену →		Roller, transfer
3	RL1-1497-000CN запросить цену →		Roller, pickup
4	RM1-4207-000CN запросить цену →		Separation pad assembly
5	RC1-2498-000CN запросить цену →		Latch, left
6	RC1-2499-000CN запросить цену →		Latch, right

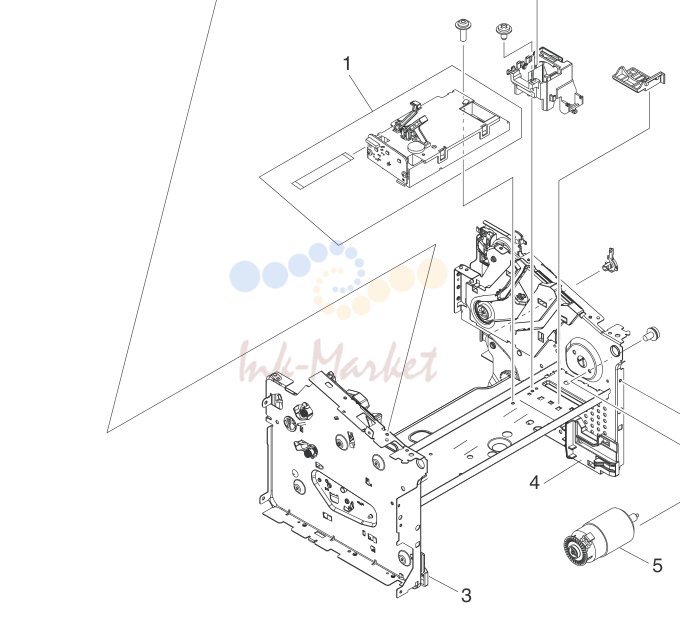

7. Internal components (3 of 3)

7. Internal components (3 of 3)

№	Артикул	Альт. артикул	Описание
1	RM1-4724-005CN запросить цену →		Laser/scanner assembly
2	RM1-4935-000CN запросить цену →		Motor controller PCA
3	RC2-2979-000CN запросить цену →		Tray guide, left
4	RC2-2980-000CN запросить цену →		Tray guide, right
5	RM1-4196-000CN запросить цену →		Motor, 24V DC

Источник: Инк-Маркет.ру.
