Содержание
- 1. Scanner and document feeder main assembly
- 2. Internal assemblies
- 3. Internal assemblies (3 of 7)
- 4. Internal assemblies (4 of 7)
- 5. Internal assemblies (5 of 7)
- 6. Internal assemblies (6 of 7)
- 7. Internal assemblies (7 of 7)
- 8. PCAs

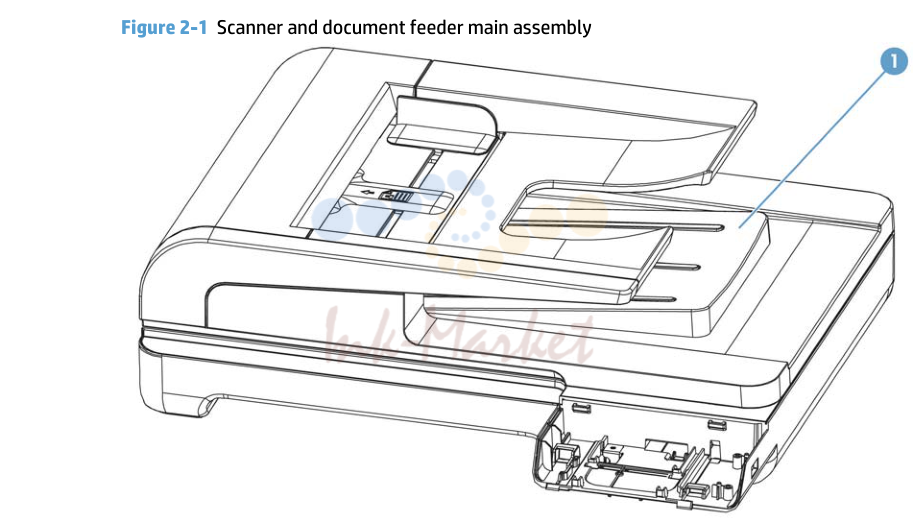

1. Scanner and document feeder main assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RL1-3063-000 запросить цену → | Cover, left | |
| 2 | RM2-5300-000 запросить цену → | Cover, top assembly | |
| 3 | RC4-2852-000 запросить цену → | Cover, DIMM | |
| 4 | RC4-2855-000 запросить цену → | Cover, right | |
| 8 | RC4-2860-000 запросить цену → | Cover, right front | |
| 10 | RM2-5301-000 запросить цену → | Door, front assembly |

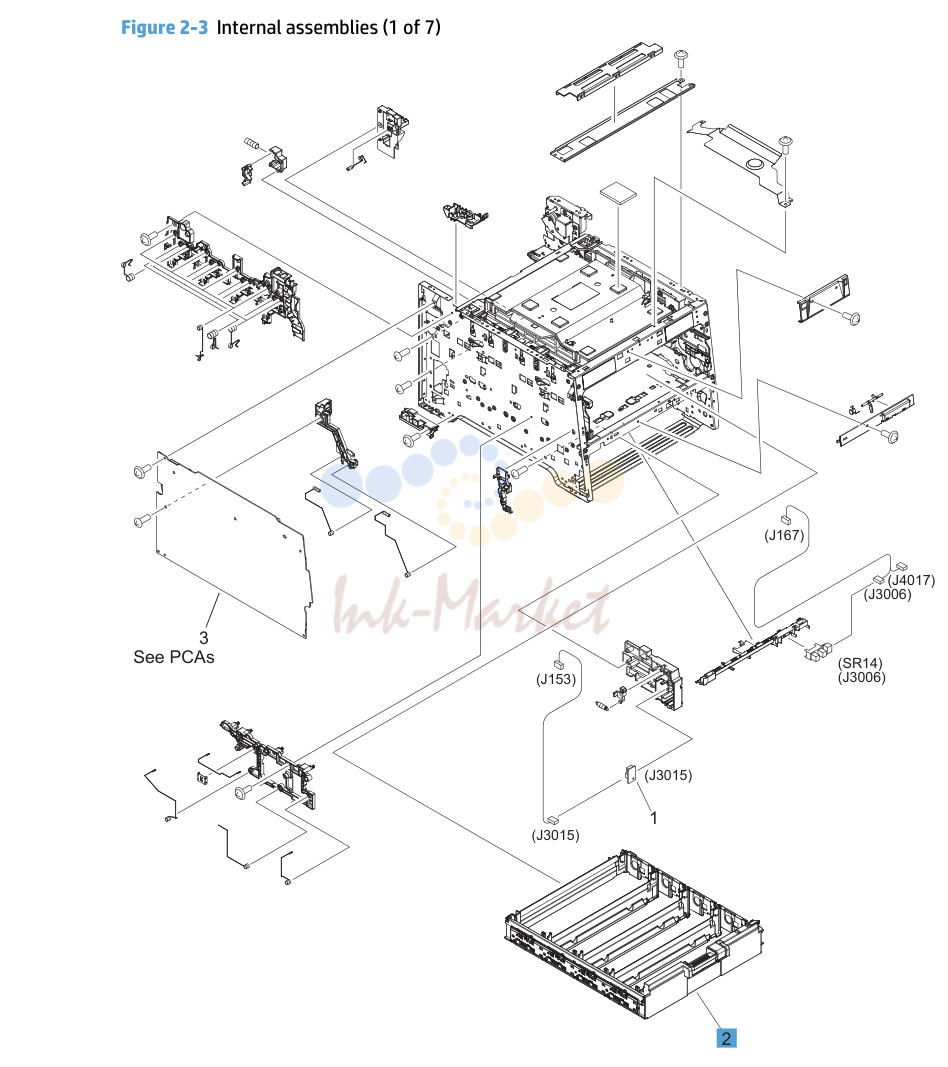

2. Internal assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5420-000 запросить цену → | Solenoid, Tray 1 (MP) | |
| 2 | RM1-8029-000 запросить цену → | Color misregistration sensor assembly | |
| 3 | RM2-0192-000 запросить цену → | Intermediate transfer belt (ITB) | |
| 4 | RL1-1802-000 запросить цену → | Roller, paper-pickup Tray |
3. Internal assemblies (3 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-5469-000 запросить цену → | Cassette, Tray | |
| 2 | RM1-8318-000 запросить цену → | Multi purpose clutch assembly | |
| 3 | RL1-1785-000 запросить цену → | Pad, separation Tray | |
| 4 | RM1-4841-000 запросить цену → | Registration assembly | |
| 5 | RM1-8045-000 запросить цену → | Paper pickup assembly | |
| 6 | RM1-8047-000 запросить цену → | Tray 2 paper pickup roller assembly | |
| 7 | RM1-4840-000 запросить цену → | Tray 2 separation roller assembly | |
| 9 | RM1-8610-000 запросить цену → | Multi purpose tray assembly |

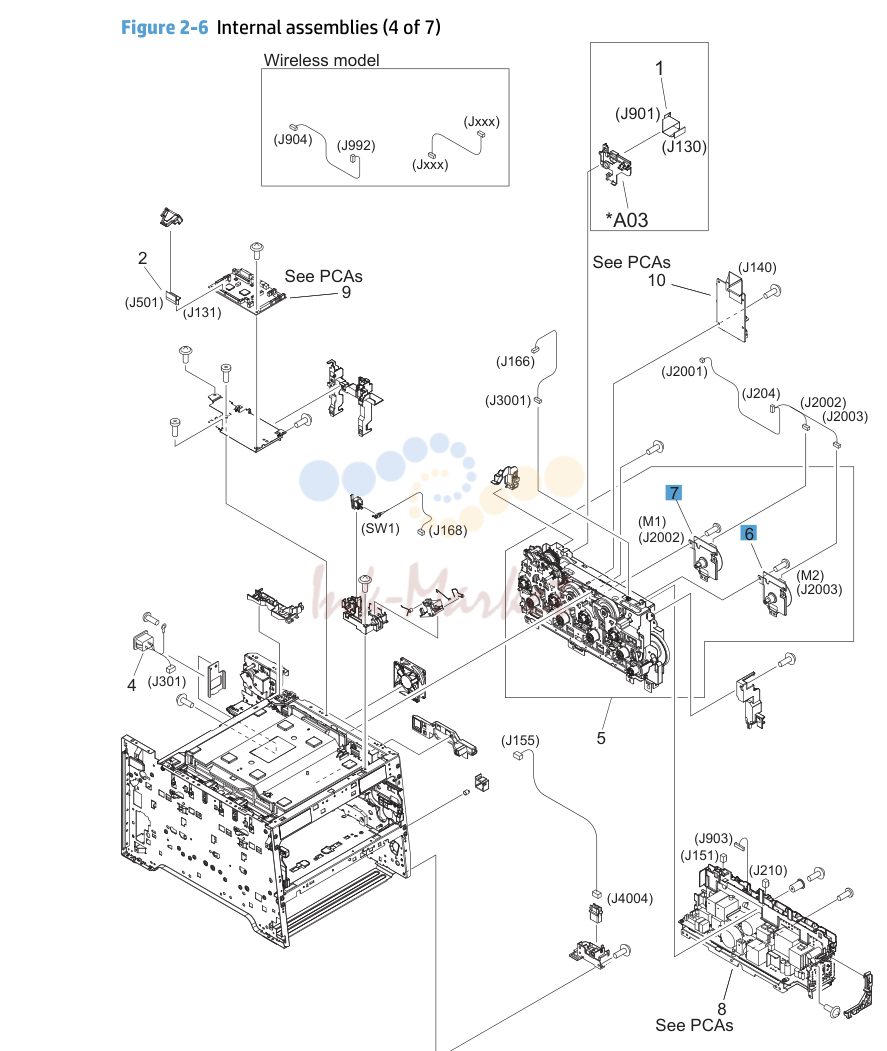

4. Internal assemblies (4 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | RL1-3053-000 запросить цену → | Motor, developer DC (M1) | |
| 7 | RL1-1800-000 запросить цену → | Motor, drum DC (M2) | |
| 8 | RK2-3847-000 запросить цену → | Fan |

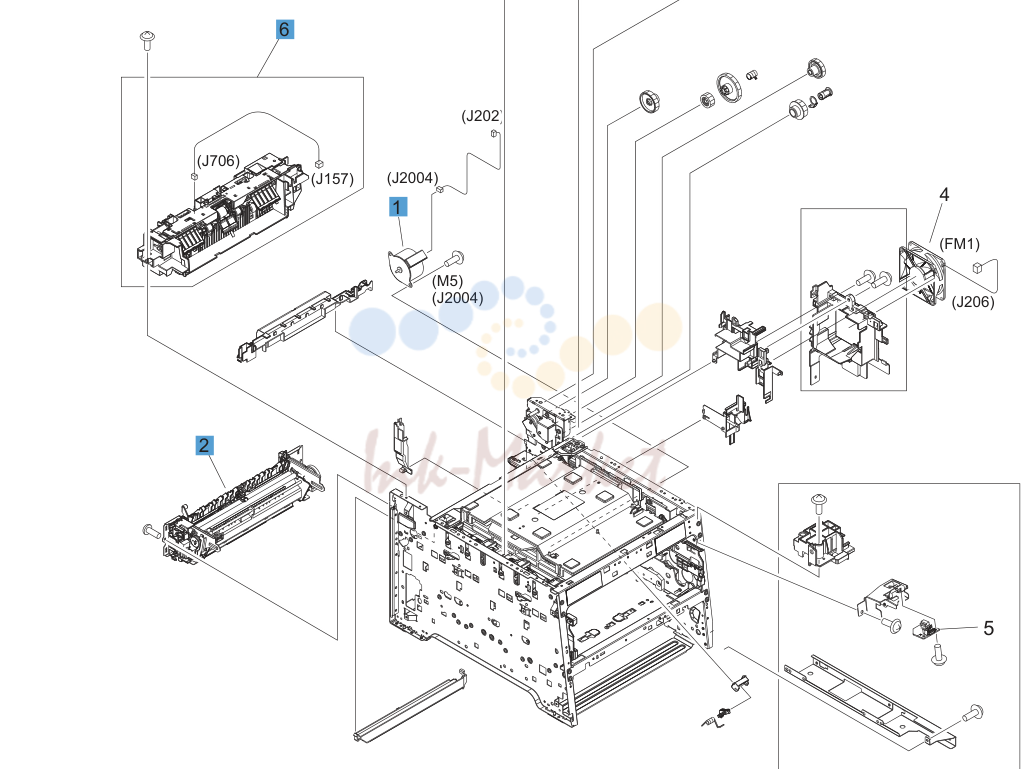

5. Internal assemblies (5 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5419-000 запросить цену → | Feed motor assembly | |
| 2 | RM2-5476-000 запросить цену → | Fixing assembly (110v) | |
| 2 | RM2-5478-000 запросить цену → | Fixing assembly (220v) | |
| 3 | RM1-8609-000 запросить цену → | Fixing motor assembly | |
| 6 | RM1-8049-000 запросить цену → | Paper delivery assembly |

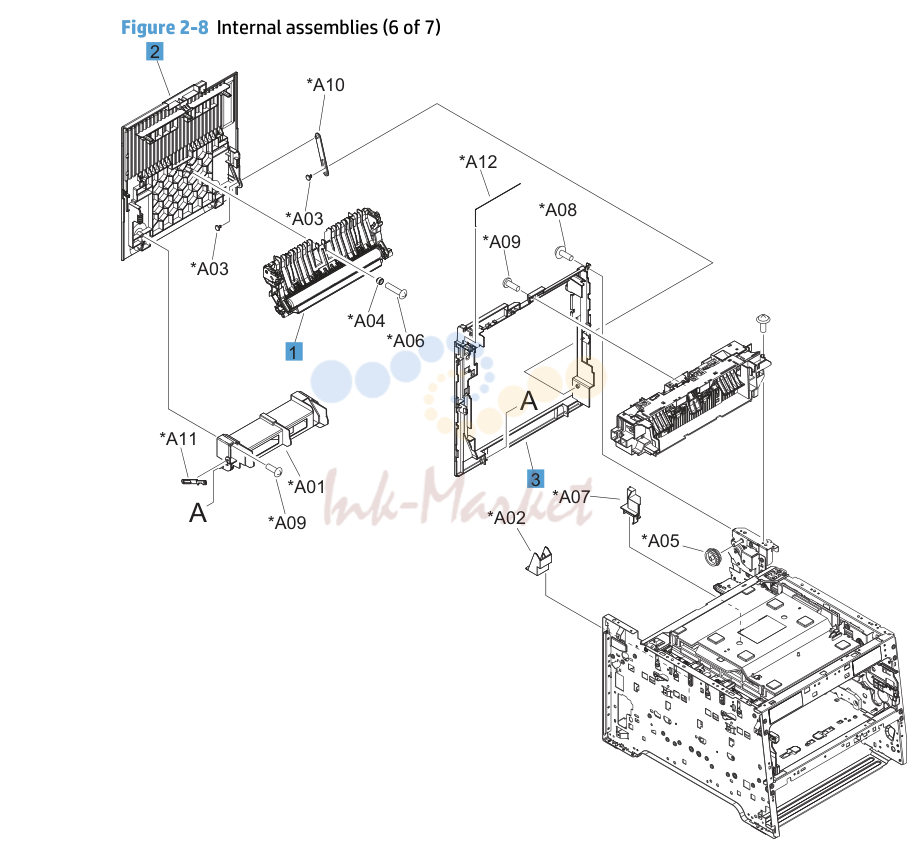

6. Internal assemblies (6 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8043-000 запросить цену → | Paper feed guide assembly (simplex model; includes transfer roller) | |
| 2 | RC3-1665-000 запросить цену → | Door, rear (simplex model) | |
| 3 | RL1-3072-000 запросить цену → | Cover, rear (simplex model) |

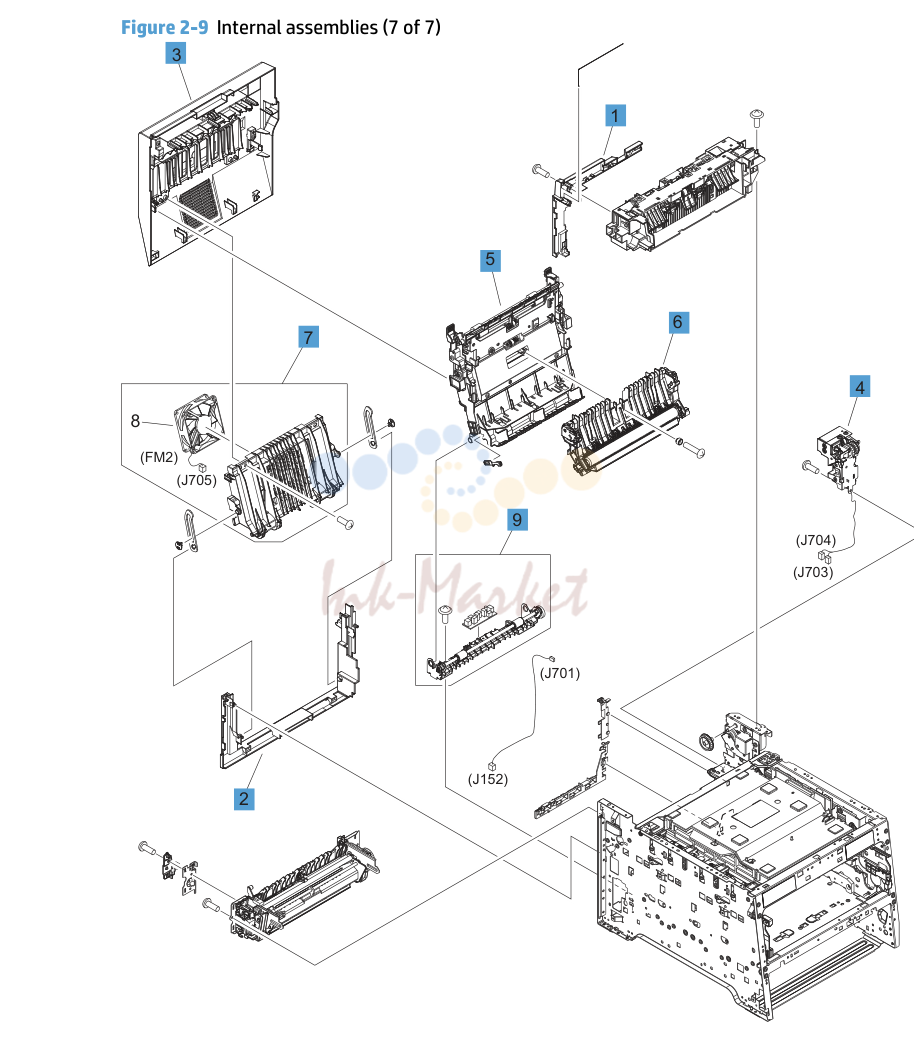

7. Internal assemblies (7 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RL1-3068-000 запросить цену → | Cover, upper-rear | |
| 2 | RC3-1700-000 запросить цену → | Cover, lower-rear | |
| 3 | RM1-8052-000 запросить цену → | Door, rear | |
| 4 | RM1-4880-000 запросить цену → | Reverse drive assembly | |
| 5 | RM1-4879-000 запросить цену → | Feed guide, duplex assembly (includes transfer roller) | |
| 6 | RM1-8043-000 запросить цену → | Paper feed guide assembly (includes transfer roller) | |
| 7 | RM1-8053-000 запросить цену → | Rib assembly, rear-door | |
| 9 | RM1-8051-000 запросить цену → | Paper-pickup guide assembly | |
| 1 | For a broken link-guide: you must replace either the duplexing-feed guide assembly, or the entire product (the interior paper guide is |

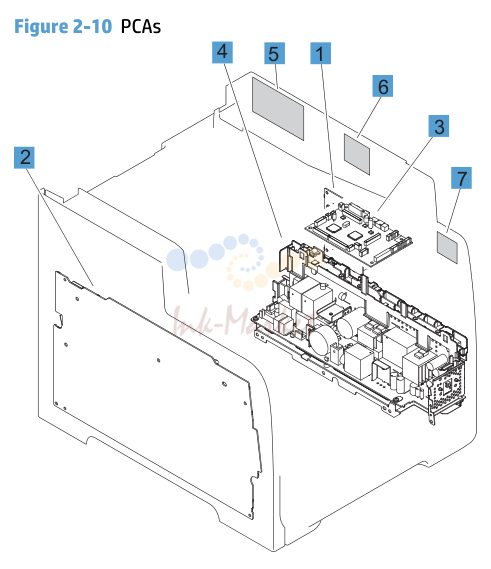

8. PCAs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8032-000 запросить цену → | Driver PCA | |
| 2 | RM1-8031-000 запросить цену → | High-voltage power supply | |
| 3 | RM2-8028-000 запросить цену → | DC controller | |
| 4 | RM2-8030-000 запросить цену → | Low-voltage power supply (110v) | |
| 4 | RM2-8032-000 запросить цену → | Low-voltage power supply (220v) | |
| 5 | CF206-60001 запросить цену → | Fax PCA (US only) | |
| 5 | CF207-60001 ✓ в наличии | Fax PCA (Europe only) | |
| 5 | CF208-60001 запросить цену → | Fax PCA (Brazil only) | |
| 6 | 1150-7951 запросить цену → | Wireless controller PCA |
