Содержание

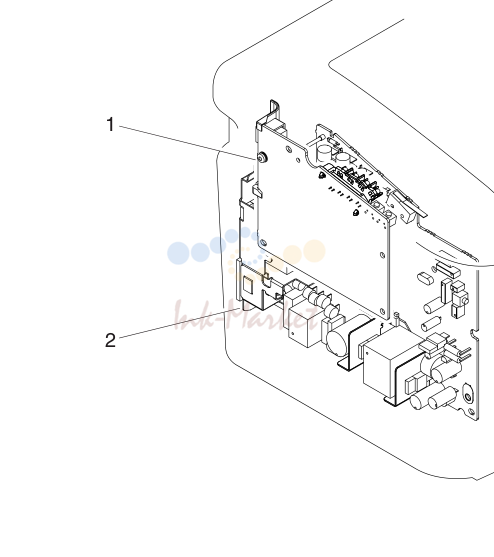

1. Assembly locations
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4216-000 запросить цену → | Formatter PCB assembly | |
| 1 | RM1-4217-000 запросить цену → | Formatter PCB assembly | |
| 2 | RM1-4627-000 запросить цену → | Engine control PCB assembly | |
| 2 | RM1-4628-000 запросить цену → | Engine control PCB assembly |

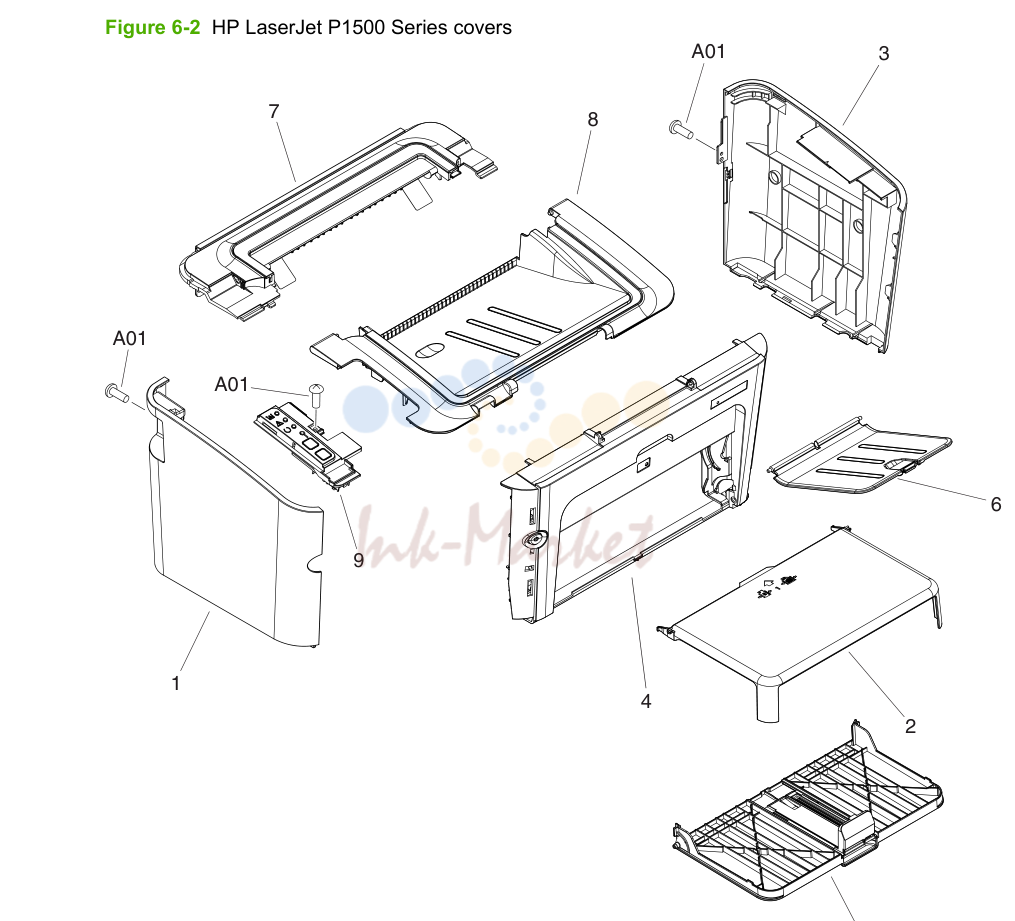

2. Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-1401-000 запросить цену → | Left cover | |
| 2 | RC2-1405-000 запросить цену → | Dust cover | |
| 3 | RC2-1400-000 запросить цену → | Right cover | |
| 4 | RL1-1506-000 запросить цену → | Front cover assembly | |
| 5 | RM1-4191-000 запросить цену → | Paper pick-up tray assembly | |
| 6 | RM1-4192-000 запросить цену → | Paper delivery tray assembly | |
| 7 | RM1-4193-000 запросить цену → | Face-down cover assembly | |
| 8 | RM1-4194-000 запросить цену → | Cartridge door assembly | |
| 9 | RM1-4195-000 запросить цену → | Control panel assembly |

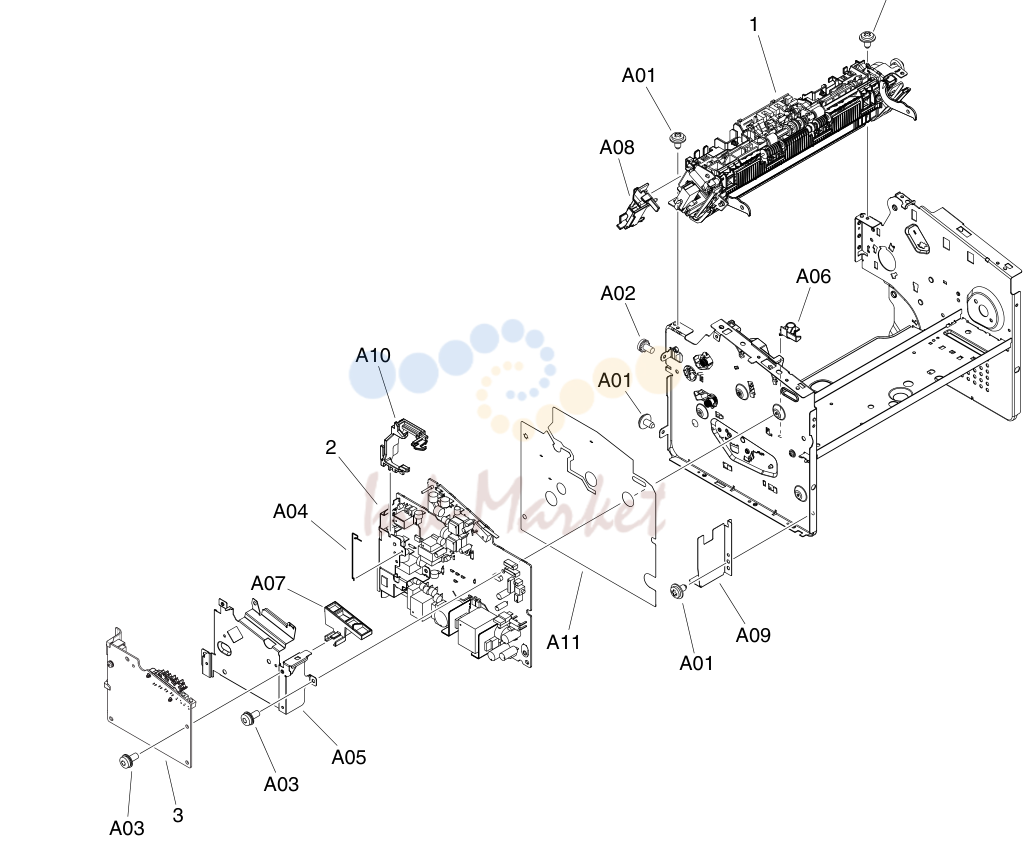

3. Internal assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4208-000 запросить цену → | Fusing assembly | |
| 1 | RM1-4209-000 запросить цену → | Fusing assembly | |
| 2 | RM1-4627-000 запросить цену → | Engine control PCB assembly | |
| 2 | RM1-4628-000 запросить цену → | Engine control PCB assembly | |
| 3 | RM1-4216-000 запросить цену → | Formatter PCB assembly | |
| 3 | RM1-4217-000 запросить цену → | Formatter PCB assembly |

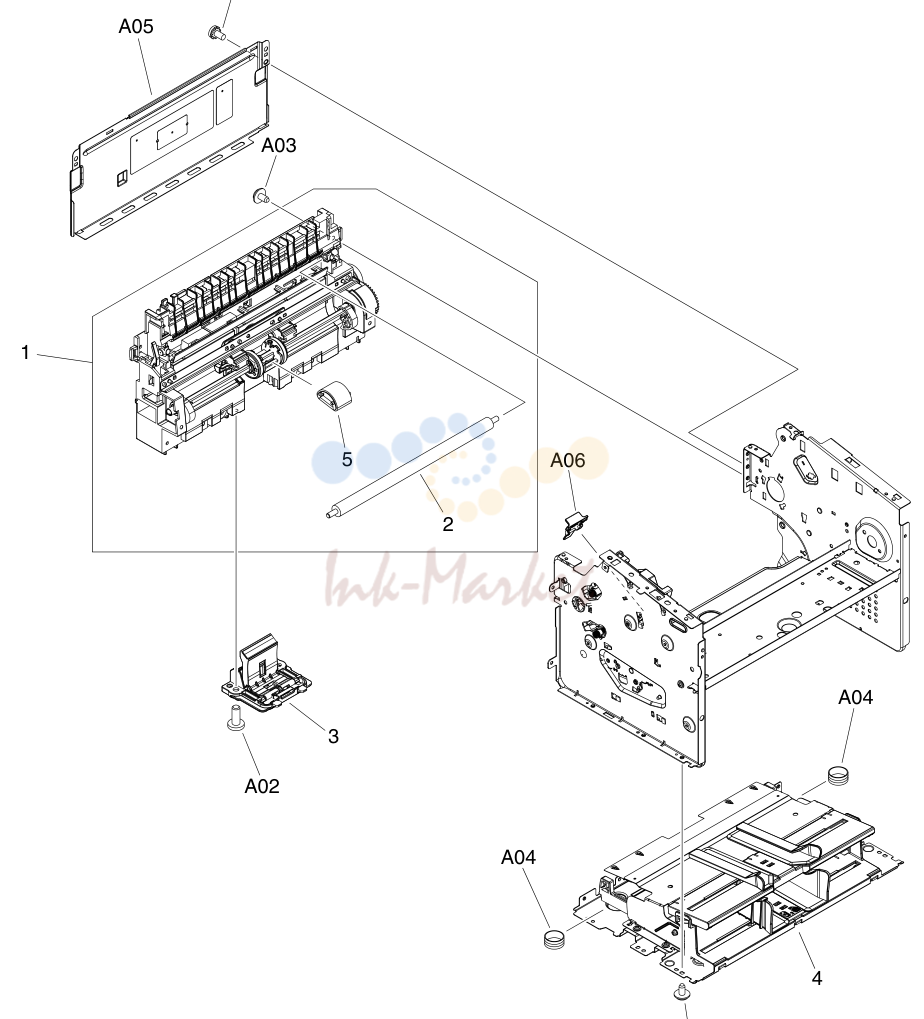

4. Figure 6-4 Internal components (2 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4204-000 запросить цену → | Paper pick-up assembly | |
| 2 | RC2-1483-000 запросить цену → | Transfer roller | |
| 3 | RM1-4207-000 запросить цену → | Separation pad assembly | |
| 4 | RM1-4199-000 запросить цену → | Base plate assembly | |
| 5 | RL1-1497-000 запросить цену → | Pick-up roller |
