1. Covers
2. Right-door assembly
3. Internal assemblies
4. Internal assemblies (2 of 5)
5. Internal assemblies (4 of 5)
6. Internal assemblies (5 of 5)
7. Cassette
8. PCAs
9. Assessories
10. Paper feeder main body

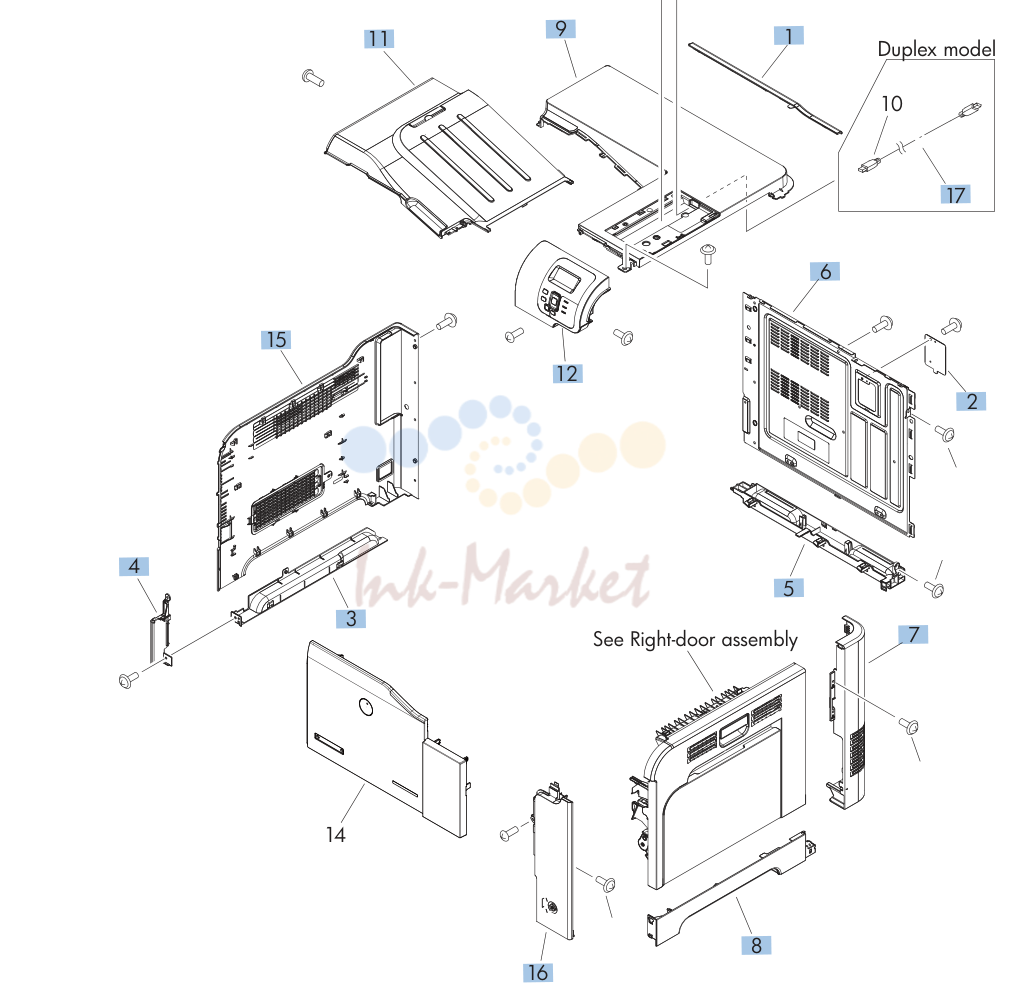

1. Covers

№	Артикул	Описание
1	RC2-5058-000CN запросить цену →	Cover, rear upper
2	RC2-5938-000CN запросить цену →	Plate, blanking
3	RC3-1112-000CN запросить цену →	Cover, left lower
4	RC3-1113-000CN запросить цену →	Cover, left front
5	RC3-1114-000CN запросить цену →	Cover, rear lower
6	RC3-1115-000CN запросить цену →	Cover, rear
7	RC3-1116-000CN запросить цену →	Cover, right rear
8	RC3-1117-000CN запросить цену →	Cover, right lower
9	RC3-1118-000CN запросить цену →	Cover, upper
11	RL1-1941-030CN запросить цену →	Tray, paper delivery
12	RM1-8096-000CN запросить цену →	Operation (control) panel assembly
13	RC3-1093-000CN запросить цену →	Cover, USB (simplex)
13	RM1-8173-000CN запросить цену →	Cover, USB (duplex)
15	RM1-8159-000CN запросить цену →	Cover, left assembly
16	RM1-8165-000CN запросить цену →	Cover, right-front assembly

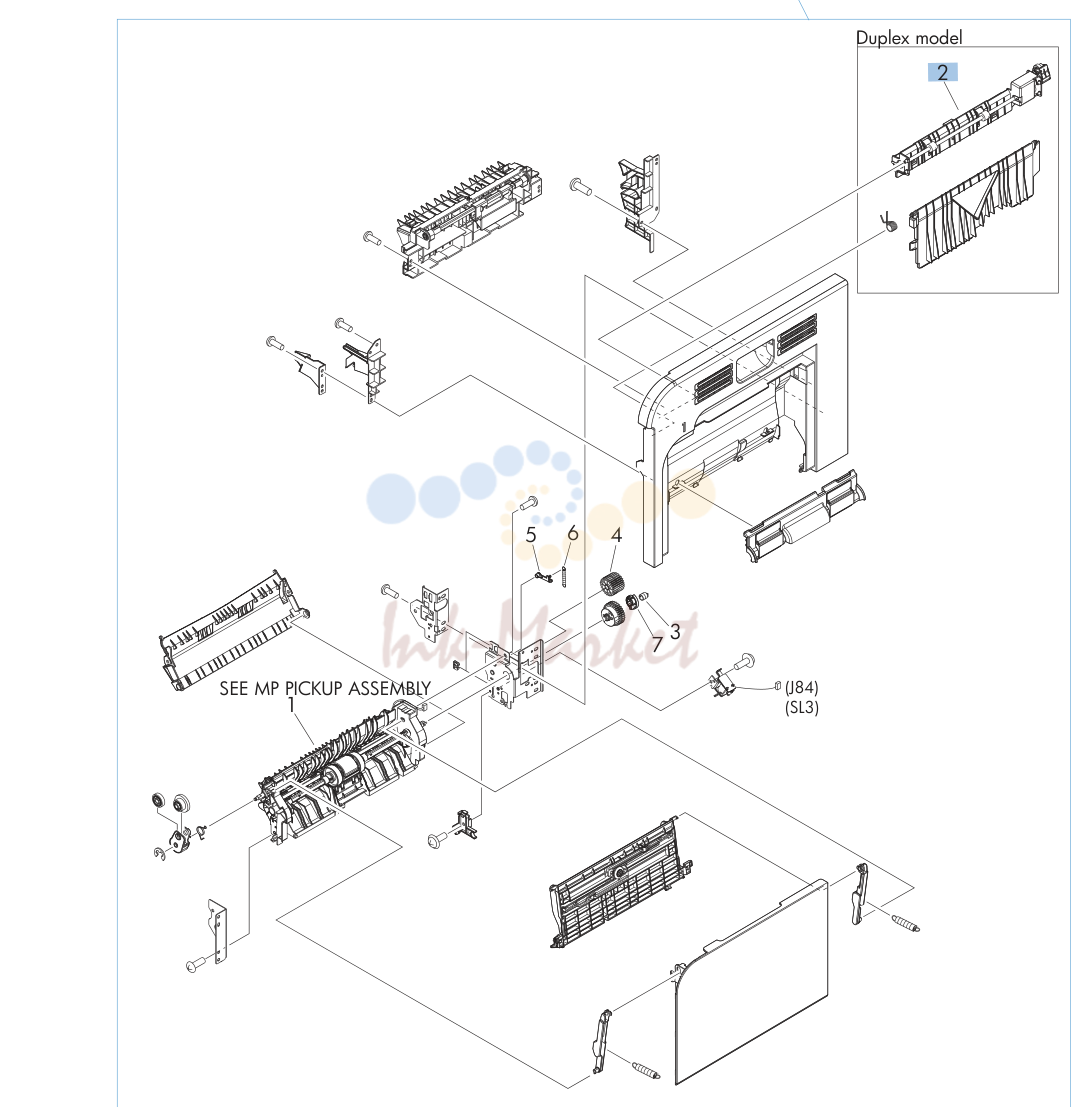

2. Right-door assembly

№	Артикул	Описание
1	RM1-8167-000CN запросить цену →	Right-door assembly (simplex)
1	RM1-8123-000CN запросить цену →	Right-door assembly (duplex)
2	RM1-4959-000CN запросить цену →	Duplexing paper feed assembly

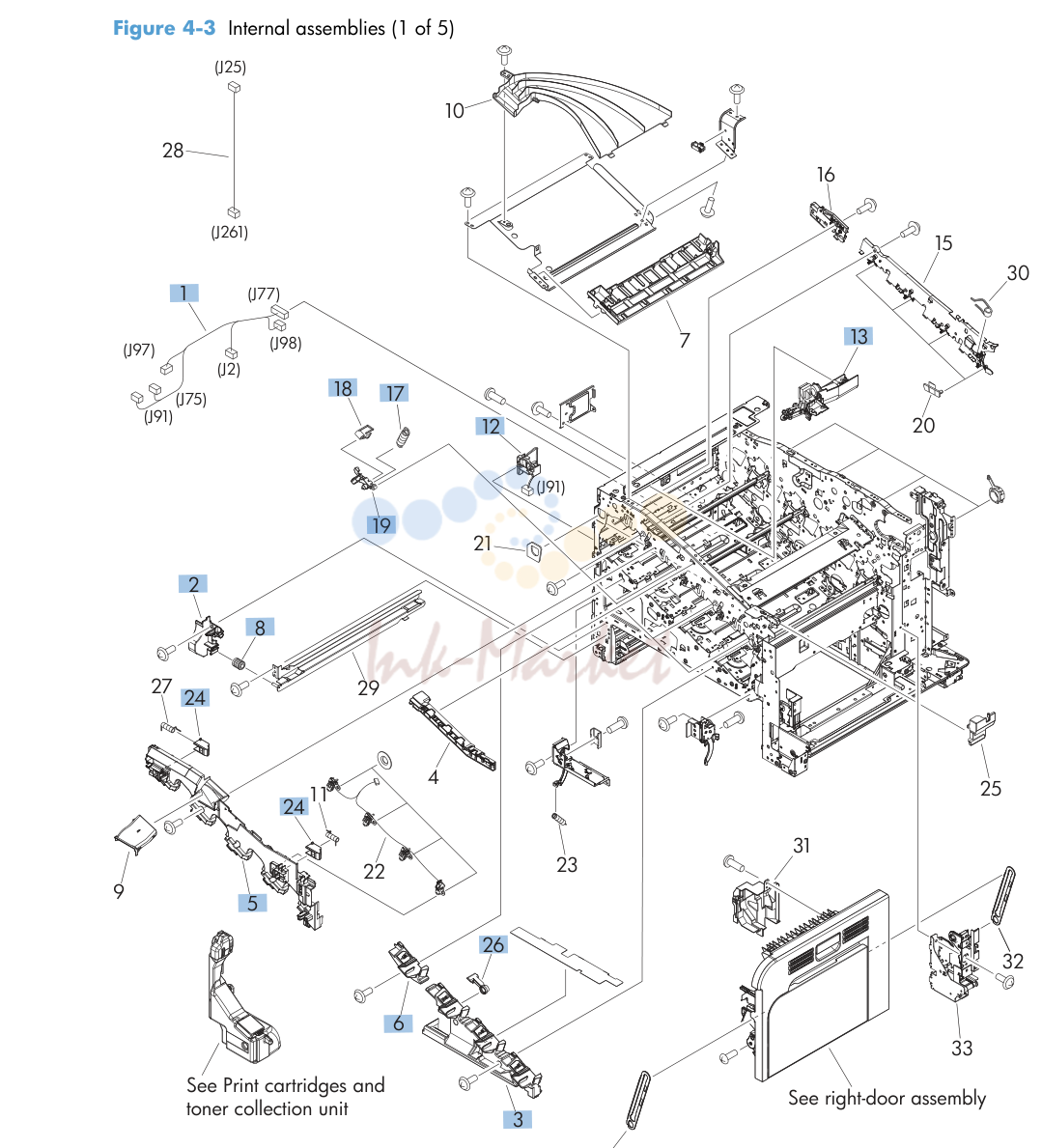

3. Internal assemblies

№	Артикул	Описание
1	RM1-5742-000CN запросить цену →	Left cable assembly
2	RC3-1231-000CN запросить цену →	Holder, CST positioning
3	RL1-1914-020CN запросить цену →	Cover, front inner lower unit (CMK)
5	RC3-1070-000CN запросить цену →	Cover, front inner, upper
6	RL1-1915-000CN запросить цену →	Cover, front inner lower (Y)
8	RC2-4831-000CN запросить цену →	Roller, rail
12	RM1-5696-000CN запросить цену →	Waste toner detect assembly
13	RM1-8138-000CN запросить цену →	Waste toner duct assembly
17	RU7-2192-000CN запросить цену →	Spring, tension
18	RU6-2237-000CN запросить цену →	Spring, ground
19	RC2-3983-030CN запросить цену →	Lever, cartridge pressure front
24	RC2-5937-000CN запросить цену →	Lock, door
26	RC2-5951-000CN запросить цену →	Lever, box presence detect

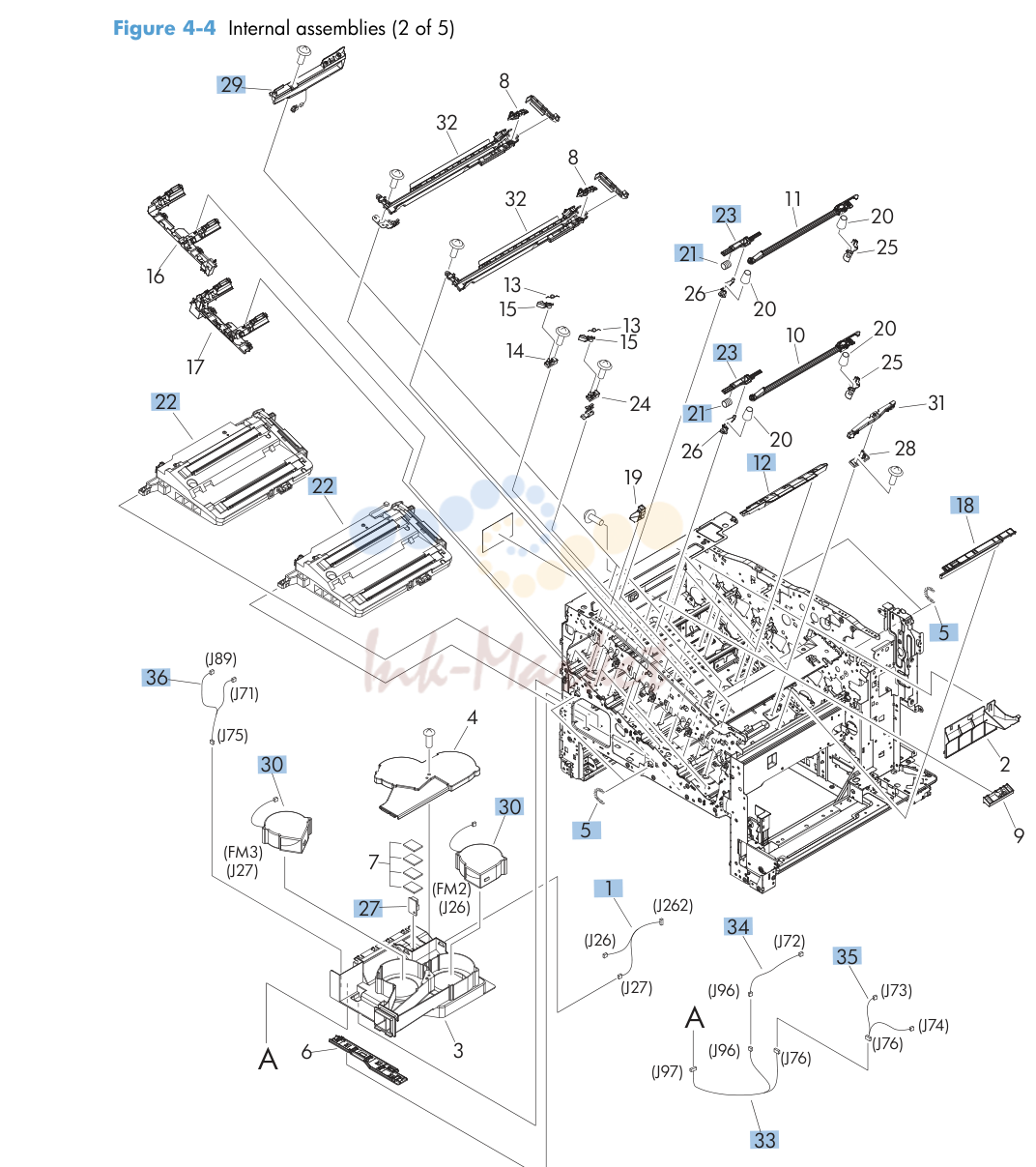

4. Internal assemblies (2 of 5)

№	Артикул	Описание
1	RM1-5746-000CN запросить цену →	Fan cable assembly
5	RU6-2436-000CN запросить цену →	Spring, tension
12	RC2-5912-000CN запросить цену →	Cover
18	RC2-5962-000CN запросить цену →	Cover
21	RU6-2316-000CN запросить цену →	Spring, compression
23	RC2-4415-000CN запросить цену →	Lever, shutter
27	RK2-3267-000CN запросить цену →	Temperature sensor assembly
29	RM1-5700-000CN запросить цену →	Toner sensor holder assembly
30	RK2-2418-000CN запросить цену →	Fan (FM2, FM3)
33	RM1-5749-000CN запросить цену →	Connecting cable assembly
34	RM1-5740-000CN запросить цену →	Sensor cable assembly
35	RM1-5741-000CN запросить цену →	Sensor cable assembly
36	RM1-5752-000CN запросить цену →	Motor/sensor cable assembly
29		See Paper pickup
12		assembly
540		Chapter 4 Parts and diagrams ENWW
6	RC2-4828-000CN запросить цену →	Wire, (mech) sensor protect
7	RM1-8178-000CN запросить цену →	Sensor cable guide assembly
8	RC2-5019-000CN запросить цену →	Cover, right lower inner
9	RC2-5120-000CN запросить цену →	Link, interlock
10	RC2-5123-000CN запросить цену →	Mount, interlock switch
11	RC2-5121-000CN запросить цену →	Arm, interlock link switch
13	RC2-5119-000CN запросить цену →	Link, interlock
14	RC2-5118-000CN запросить цену →	Link, interlock
17	RC2-5913-000CN запросить цену →	Shaft
27	RC2-5122-000CN запросить цену →	Link, interlock
29	WC4-5171-000CN запросить цену →	Microswitch
30	RM1-5732-000CN запросить цену →	Door switch assembly
31	RM1-8097-000CN запросить цену →	Switch, PCA assembly
34	RM1-8163-000CN запросить цену →	Density detect assembly
35	RM1-8132-000CN запросить цену →	Pick up lower guide assembly
43	RM1-5003-050CN запросить цену →	Paper delivery assembly (simplex)
43	RM1-4970-060CN запросить цену →	Paper delivery assembly (duplex)
44	RM1-5009-000CN запросить цену →	Registration assembly (simplex)
44	RM1-4969-000CN запросить цену →	Registration assembly (duplex)
45	RM1-5533-000CN запросить цену →	Rear lock arm assembly

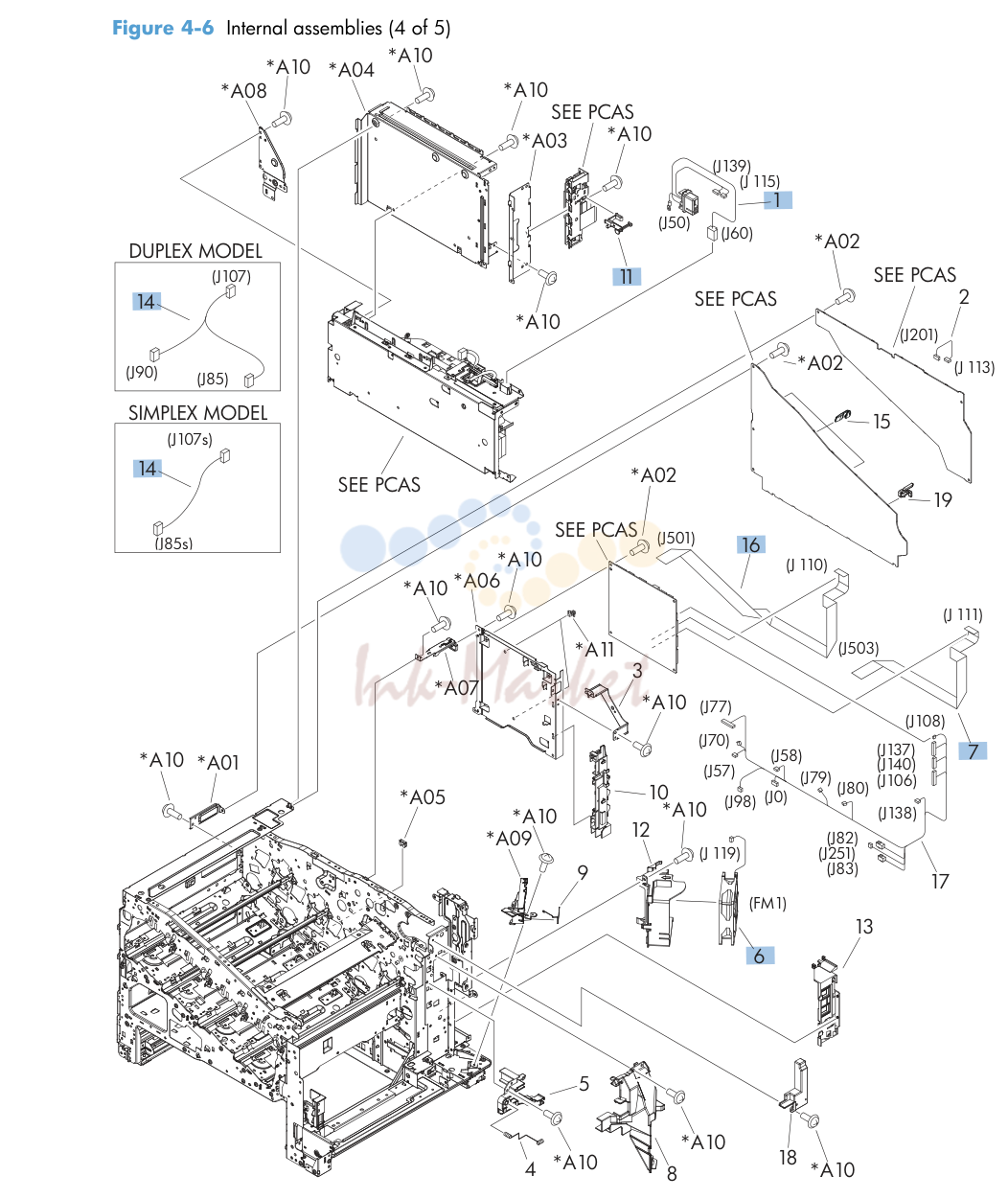

5. Internal assemblies (4 of 5)

№	Артикул	Описание
1	RM1-5714-000CN запросить цену →	Fusing connecting cable assembly
6	RK2-2416-000CN запросить цену →	Fan (FM1)
7	RK2-3943-000CN запросить цену →	Cable, flat 2 laser
11	RC2-5943-000CN запросить цену →	Switch arm
14	RM1-5750-000CN запросить цену →	MP sensor cable assembly (simplex)
14	RM1-5737-000CN запросить цену →	MP sensor cable assembly (duplex)
16	RK2-3941-000CN запросить цену →	Cable, flat 1 scanner

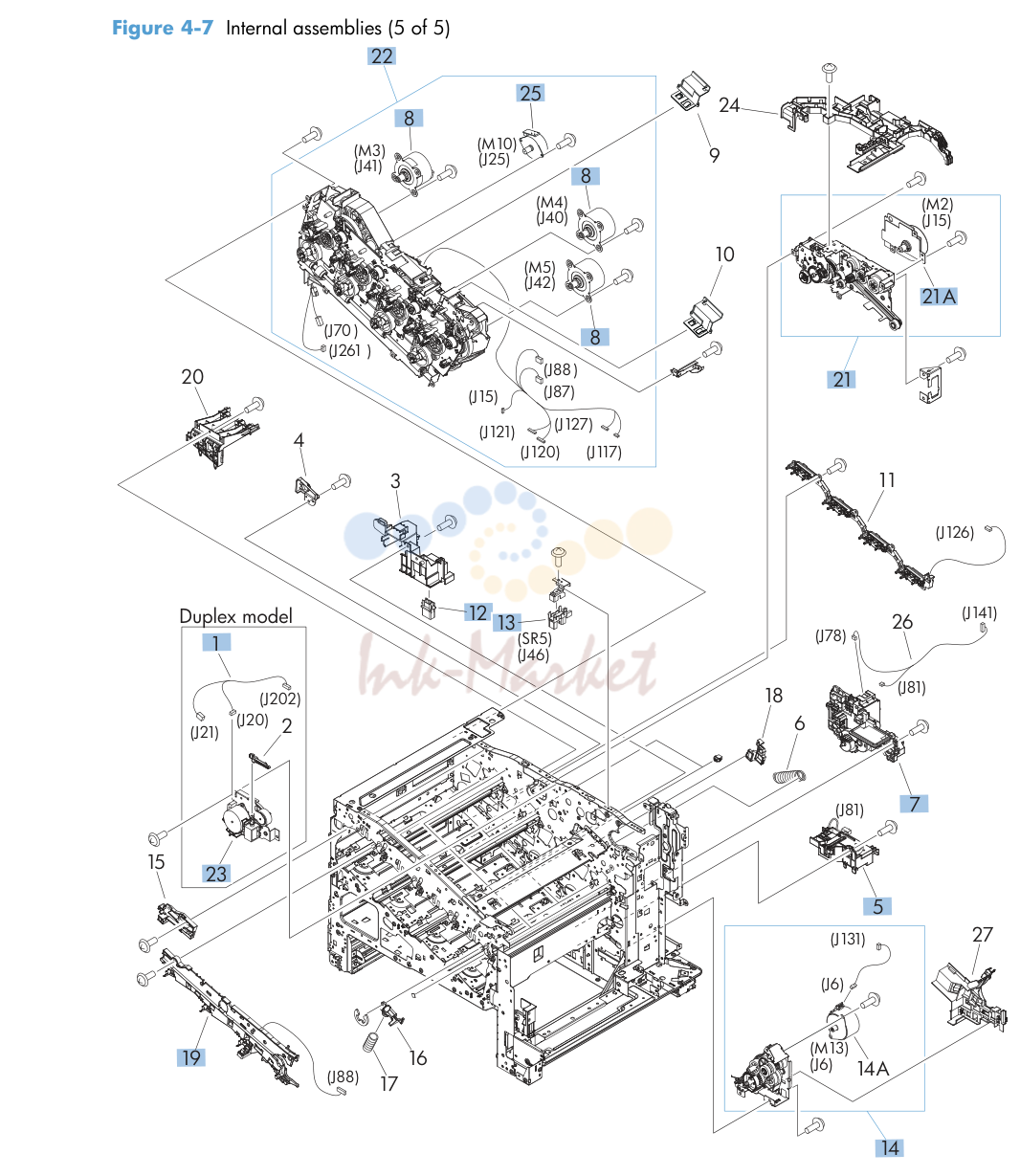

6. Internal assemblies (5 of 5)

№	Артикул	Описание
1	RM1-5730-000CN запросить цену →	Duplexing unit cable assembly
5	RM1-8137-000CN запросить цену →	Auto close assembly
7	RM1-8136-000CN запросить цену →	Lifter drive assembly
8	RM1-8105-000CN запросить цену →	Main motor unit (M3, M4, M5)
12	VS1-7258-007CN запросить цену →	Connector, drawer
13	WG8-5935-000CN запросить цену →	Photo interrupter, TLP1
14	RM1-8135-000CN запросить цену →	Cassette paper pick up drive assembly (M13)
19	RM1-5705-000CN запросить цену →	Rear Pre-exposure PCA assembly
21	RM1-8169-000CN запросить цену →	Fusing (fixing) drive assembly (simplex)
21	RM1-8134-000CN запросить цену →	Fusing (fixing) drive assembly (duplex)
23	RM1-4973-000CN запросить цену →	Duplexing drive assembly
25	RK2-2415-000CN запросить цену →	Stepping motor, DC (developing disengagement; M10)

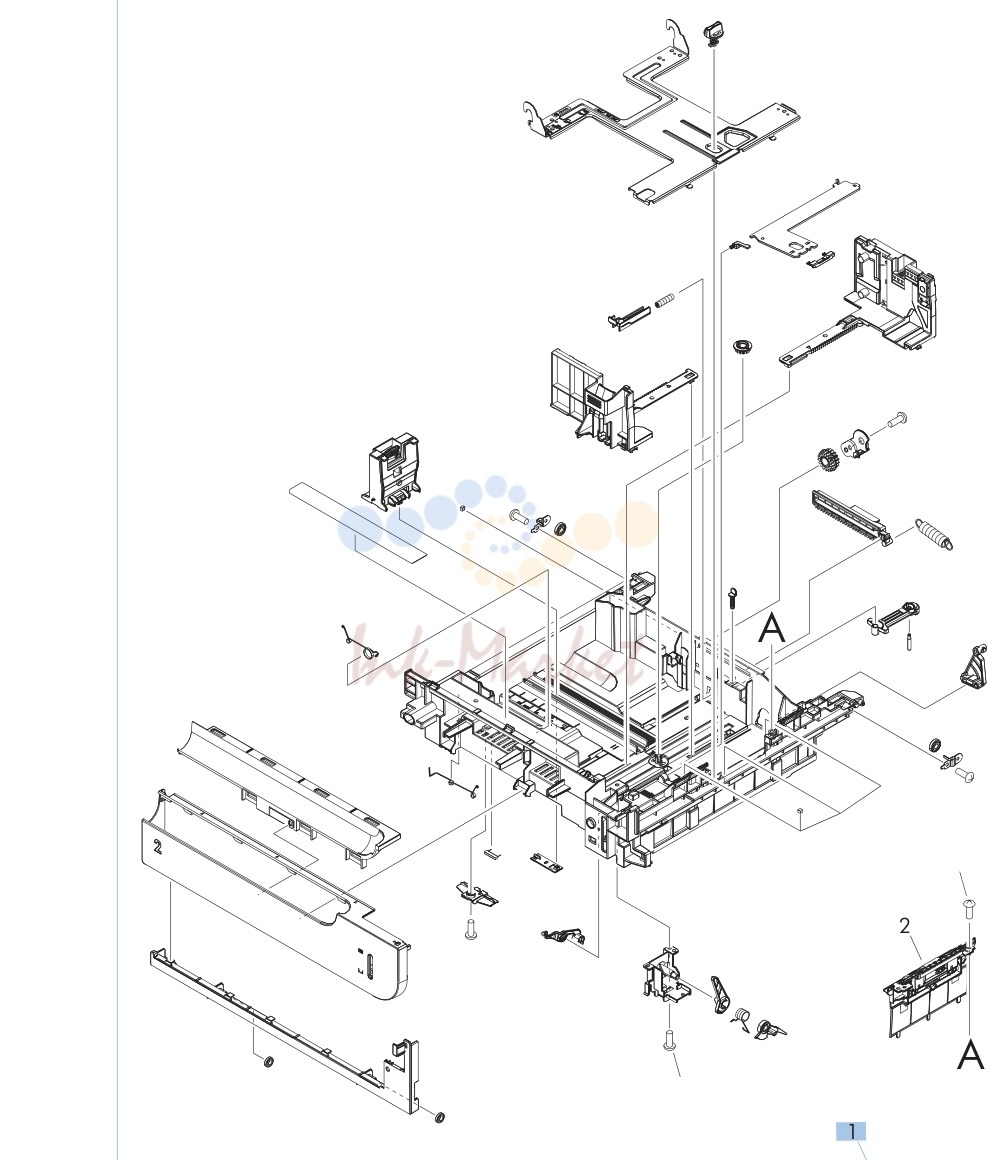

7. Cassette

№	Артикул	Описание
1	RM1-8168-000CN запросить цену →	Paper pickup assembly (simplex)
1	RM1-8124-000CN запросить цену →	Paper pickup assembly (duplex)
3	WG8-5935-000CN запросить цену →	Photointerrupter

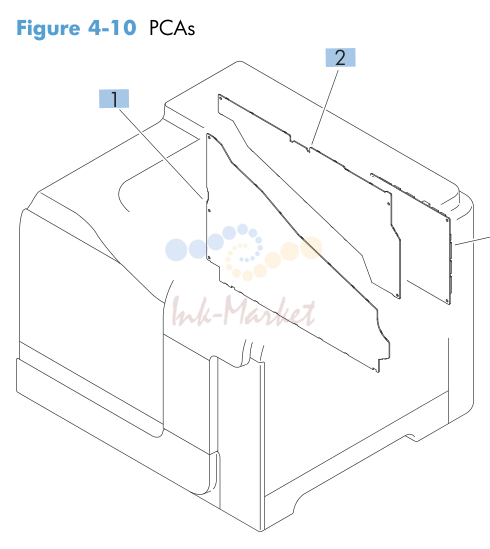

8. PCAs

№	Артикул	Описание
1	RM1-8087-000CN запросить цену →	Lower HVPS-D PCA
2	RM1-8089-000CN запросить цену →	Upper HVPS-T PCA (simplex)
2	RM1-8088-000CN запросить цену →	Upper HVPS-T PCA (duplex)
3	RM1-8104-000CN запросить цену →	DC controller PCA
4	RM1-8091-000CN запросить цену →	Low-voltage power supply 110V
4	RM1-8093-000CN запросить цену →	Low-voltage power supply 220V
5	RM1-8143-000CN запросить цену →	Inner connecting PCA (ICB)

9. Assessories

№	Артикул	Описание
1	RC2-5428-000CN запросить цену →	Cover, left
2	RC2-5429-000CN запросить цену →	Cover, rear
3	RC2-5427-000CN запросить цену →	Cover, right
4	RC2-5425-000CN запросить цену →	Cover, front upper
5	RC2-5426-000CN запросить цену →	Cover, front right
6	RC2-5417-000CN запросить цену →	Stopper, door
7	RC2-5430-000CN запросить цену →	Cover, left front
8	RC2-5435-000CN запросить цену →	Link, door right
9	RM1-6192-000CN запросить цену →	Right door assembly

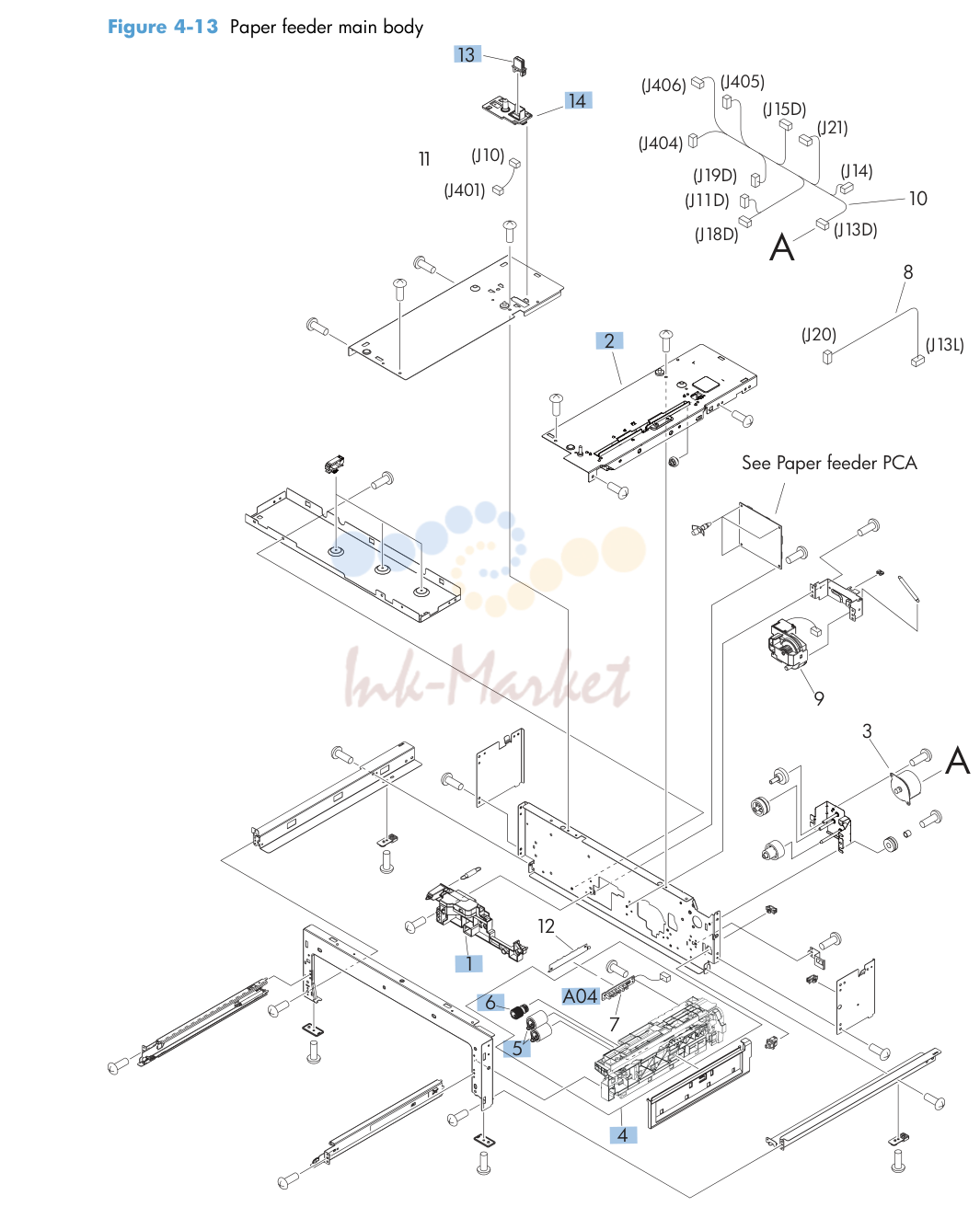

10. Paper feeder main body

№	Артикул	Описание
1	RM1-5913-000CN запросить цену →	Lifter base assembly
2	RM1-6194-030CN запросить цену →	Paper feed assembly
4	RM1-5919-000CN ✓ в наличии	Paper pickup assembly
5	CF081-67913 ✓ в наличии	Paper feed roller assembly
6	CF081-67913 ✓ в наличии	Roller, paper pickup
13	VS1-7257-007CN запросить цену →	Drawer connector holder
14	RC2-5416-000CN запросить цену →	Holder, drawer connector
