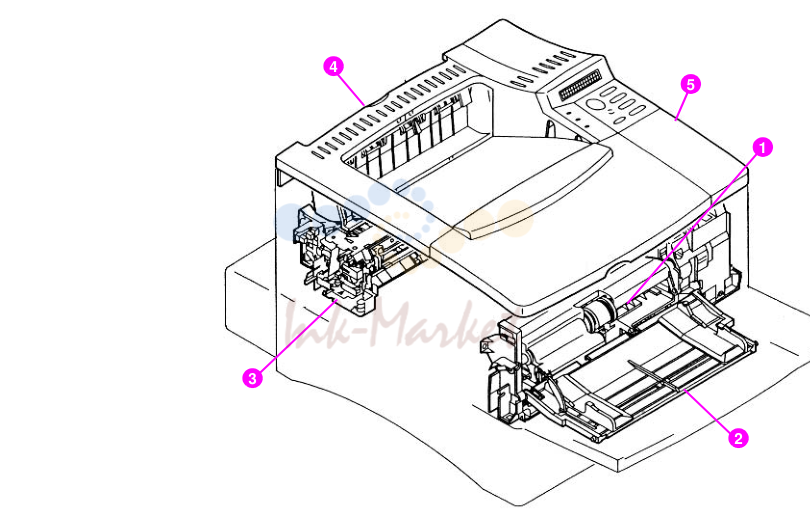

1. Illustrations and parts lists

1. Illustrations and parts lists

№АртикулАльт. артикулОписание
1Tray 1 pickup assembly
2Tray 1 assembly
3Fuser assembly
4Paper delivery assembly
5Top cover assembly
274Parts and diagrams EN
1Main gear assembly
2Registration assembly
3Paper feed assembly
4Engine controller board assembly
5Paper guide assembly
6Delivery drive assembly
1RG5-2664-020CN запросить цену →1 Cover assembly, right front
2RB1-8860-000CN запросить цену →1 Clip, right side panel
3RB1-8849-000CN запросить цену →1 Power switch button
4RG5-2667-070CN запросить цену →1 Tray 1 door assembly
5RG5-5098-000CN запросить цену →1 Cover assembly, left
6RB2-4827-000CN запросить цену →1 Cover, tray
7RG5-5097-000CN запросить цену →1 Tray assembly, rear
8RB1-8858-000CN запросить цену →1 Panel, formatter cover

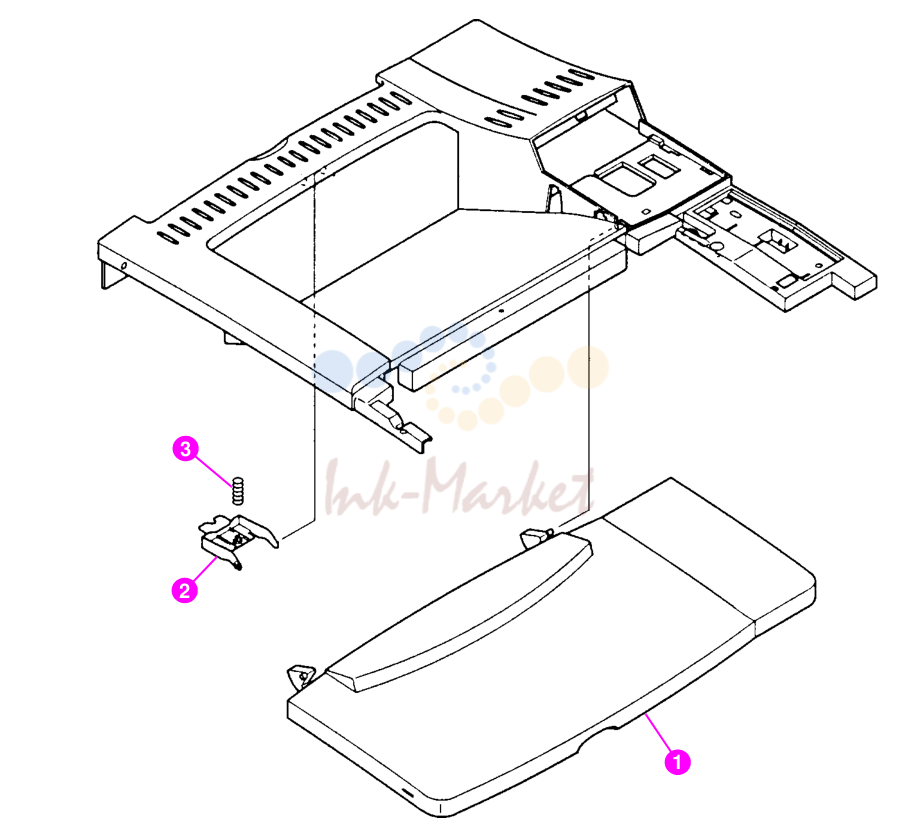

2. Figure 121. Top cover assembly

2. Figure 121. Top cover assembly

№АртикулАльт. артикулОписание
1RB1-8841-000CN запросить цену →1 Panel, toner cartridge access
2RB1-8846-000CN запросить цену →1 Latch, rear tray
3RB1-8847-000CN запросить цену →1 Spring, rear tray latch

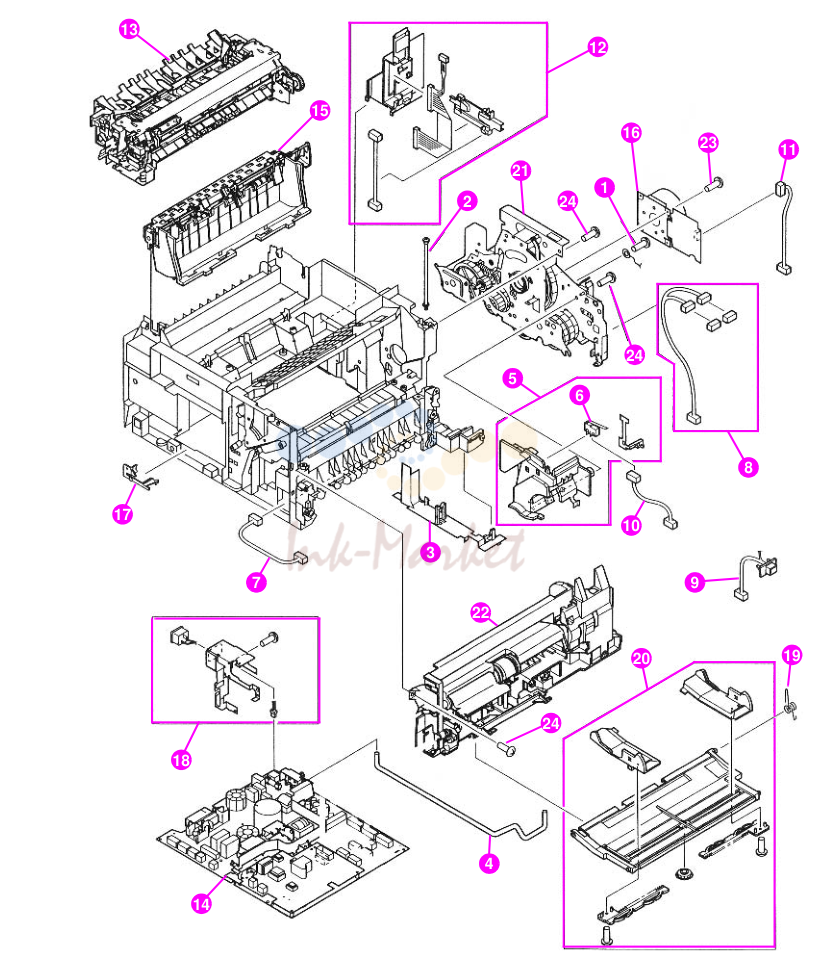

3. Figure 122. Internal components (1 of 4)

3. Figure 122. Internal components (1 of 4)

№АртикулАльт. артикулОписание
1FA9-1449-000CN запросить цену →4 Screw, truss head, w/washer, grounding
2RB2-5013-000CN запросить цену →2 Screw, M4 x 8.3
3RB1-8704-030CN запросить цену →1 Guide, bottom cable
4RB1-8851-000CN запросить цену →1 Power switch rod
5RG5-5274-000CN запросить цену →1 Front inner cover assembly
6WC4-5139-000CN запросить цену →1 Switch, top cover interlock access
7RG5-5341-000CN запросить цену →1 Cable, tray 1 sensor
8RG5-5343-000CN запросить цену →1 Cable, paper feed/tray 1 pickup solenoid
9RG5-5344-000CN запросить цену →1 Cable, envelope feeder connect
10RG5-5345-000CN запросить цену →1 Cable, top cover switch
11RG5-5346-000CN запросить цену →1 Cable, main motor
12RG5-5351-000CN запросить цену →1 Cable, assembly, formatter
13C8049-69001 запросить цену →1 Fusing assembly (110 V)
14C8049-69003 запросить цену →1 Engine controller board (110 V)
15RG5-5094-000CN запросить цену →1 Delivery assembly
16RH7-1440-000CN запросить цену →1 Main motor assembly
17RB2-4986-000CN запросить цену →1 Clip, fan
18RG5-5111-000CN запросить цену →1 AC, power receptacle (110 V)
19RB2-4122-000CN запросить цену →1 Hinge spring, tray
20RG5-2656-080CN запросить цену →1 Tray 1 assembly
21RG5-5087-000CN запросить цену →1 Printer drive assembly
22RG5-5084-000CN запросить цену →1 Tray 1 pickup assembly
23XB6-7300-807CN запросить цену →4 Screw, TP, M3x8, main motor
24XB4-7401-207CN запросить цену →31 Screw, tapping, pan head, M4x12

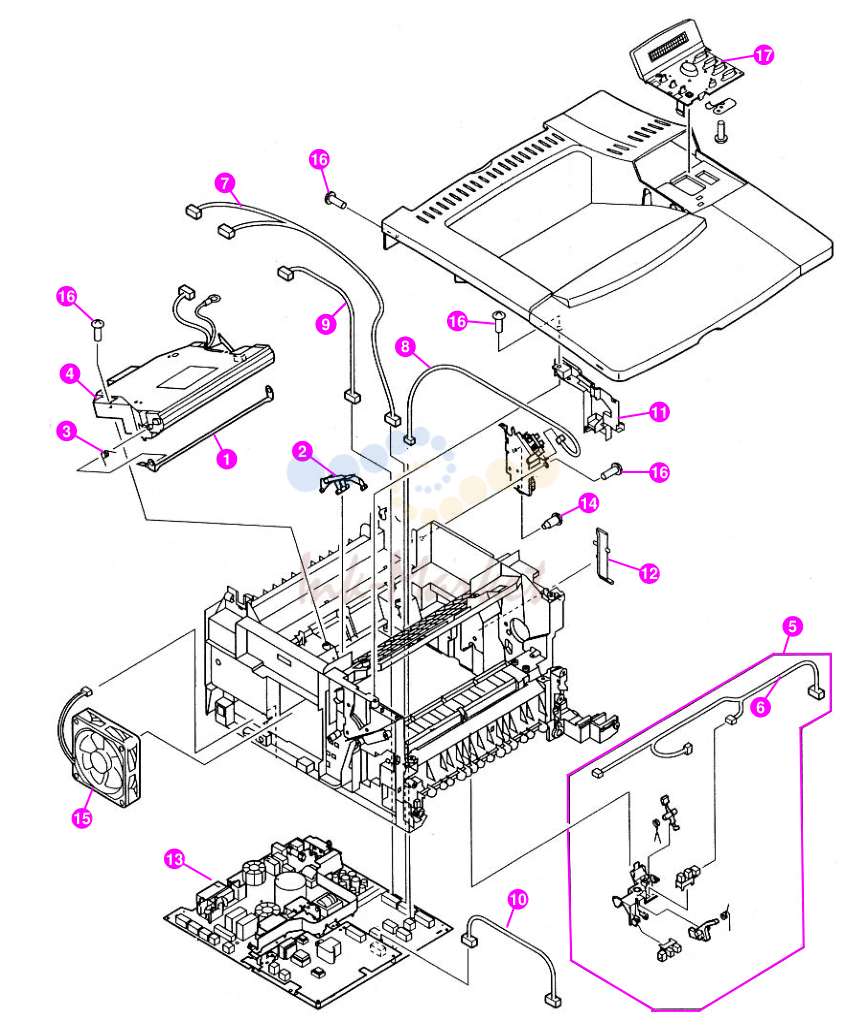

4. Figure 123. Internal components (2 of 4)

4. Figure 123. Internal components (2 of 4)

№АртикулАльт. артикулОписание
1RB1-8699-000CN запросить цену →1 Shutter
2RB1-8700-000CN запросить цену →1 Laser shutter arm
3RB1-8702-000CN запросить цену →1 Spring, shutter
4RG5-5100-000CN запросить цену →1 Laser scanner assembly
5RG5-5275-000CN запросить цену →1 Registration/feed sensor assembly
6RG5-5357-000CN запросить цену →1 Cable, feed/registration sensors
7RG5-5348-000CN запросить цену →1 Cable, scanner
8RG5-5349-000CN запросить цену →1 Cable, output bin sensor
9RG5-5350-000CN запросить цену →1 Cable, laser
10RG5-5470-000CN запросить цену →1 Cable, memory
11RB2-5003-000CN запросить цену →1 Support, top cover, left
12RB2-4992-000CN запросить цену →1 Cable holder, formatter
13C8049-69003 запросить цену →1 Engine controller board (110 V)
14XA9-1143-000CN запросить цену →2 Screw, stepped, M4, formatter
15RH7-1442-000CN запросить цену →1 Fan, main cooling
16XB4-7401-207CN запросить цену →31 Screw, tapping, pan head, M4x12
17RG5-5372-040CN запросить цену →1 Control panel, assembly

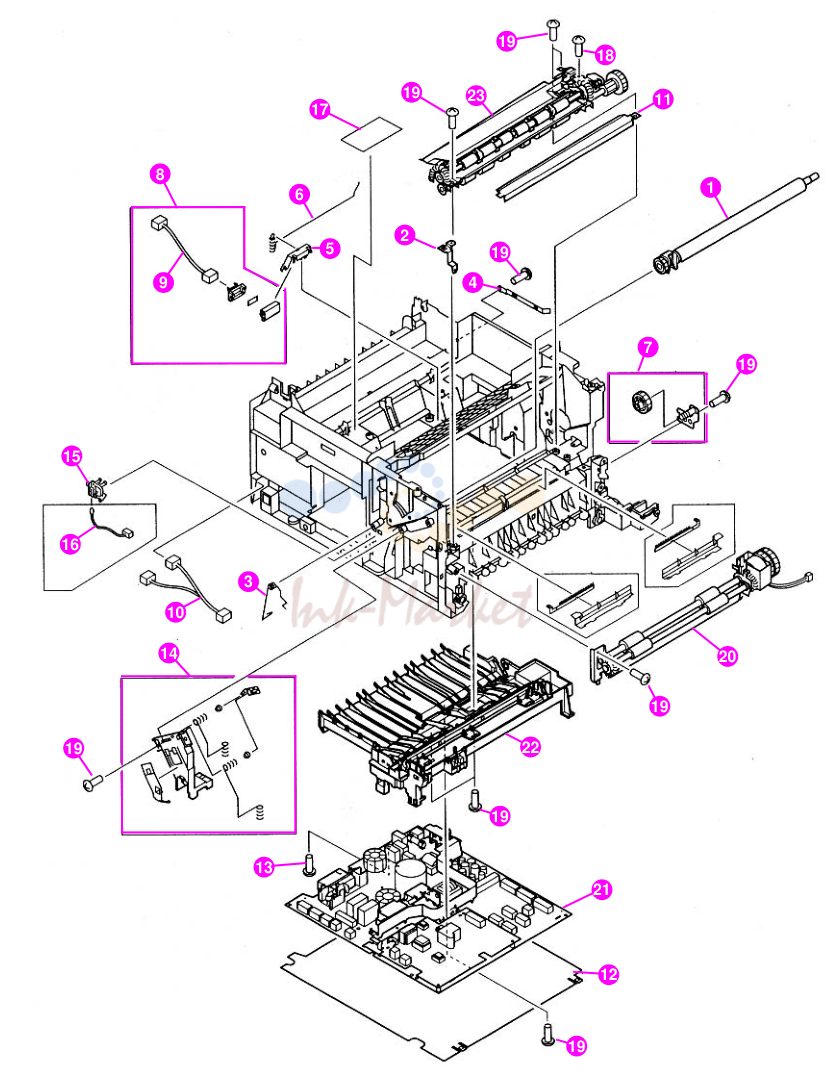

5. Figure 124. Internal components (3 of 4)

5. Figure 124. Internal components (3 of 4)

№АртикулАльт. артикулОписание
1RG5-5295-000CN запросить цену →1 Transfer roller assembly
2RB2-4969-000CN запросить цену →1 Plate, registration ground
3RB2-4997-000CN запросить цену →1 Spring, toner cartridge ground
4RB2-5002-000CN запросить цену →1 Plate, continuity
5RB2-5008-000CN запросить цену →1 Cartridge memory antenna bracket
6RB2-5009-000CN запросить цену →1 Spring, cartridge memory assembly
7RG5-3723-000CN запросить цену →1 MP idler assembly
8RG5-5276-000CN запросить цену →1 Cartridge memory antenna
9RG5-5471-000CN запросить цену →1 Antenna cable
10RG5-5358-000CN запросить цену →1 Cable, duplexer
11RB2-5043-000CN запросить цену →1 Lower transfer-roller guide
12RB2-4975-000CN запросить цену →1 Insulation, engine controller board
13XA9-1016-000CN запросить цену →3 Screw w/washer, M3x6, engine
14RG5-5273-000CN запросить цену →1 Antenna assembly
15RB2-4996-000CN запросить цену →1 Mount, thermistor
16RH7-7116-000CN запросить цену →1 Thermistor, environmental
17RG5-5468-000CN запросить цену →1 PCB, memory controller
18FA9-1449-000CN запросить цену →1 Screw, truss head, w/washer,
19XB4-7401-207CN запросить цену →5 Screw, tapping, pan head, M4x12
20RG5-5086-000CN запросить цену →1 Paper feed assembly
21C8049-69003 запросить цену →1 Engine controller board (110 V)
22RG5-5083-000CN запросить цену →1 Paper feed guide assembly
23RG5-5085-000CN запросить цену →1 Registration assembly

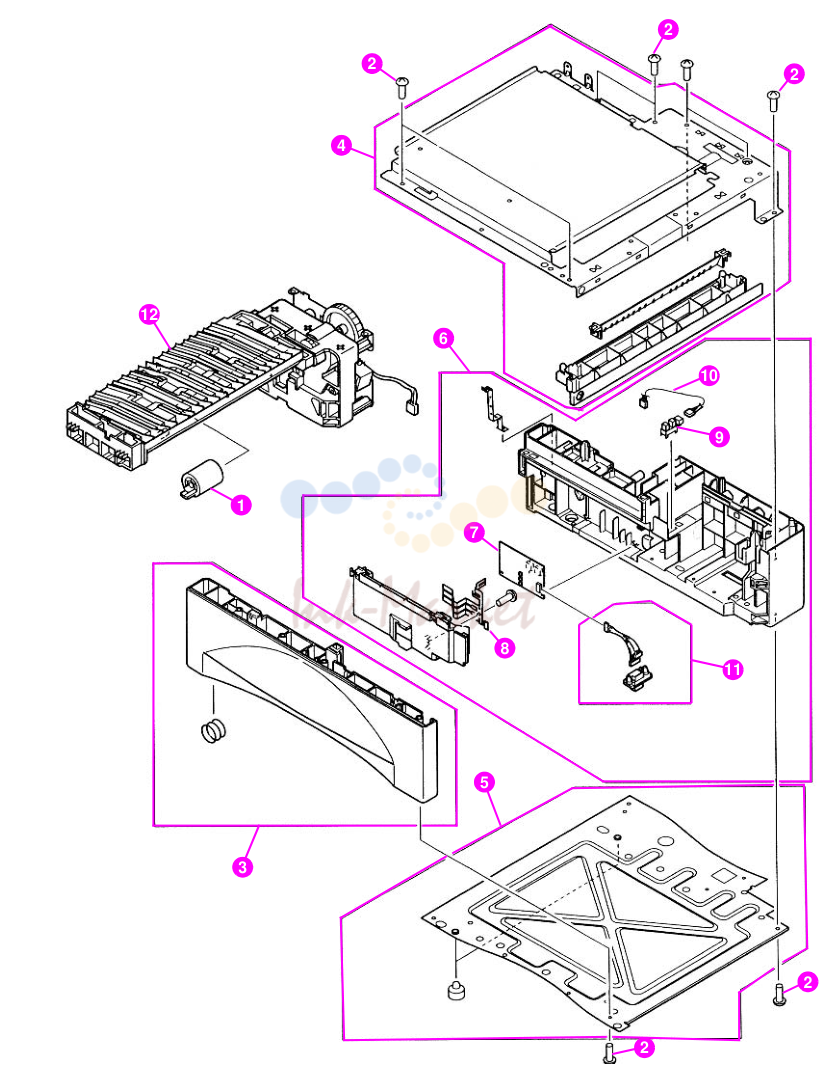

6. Figure 125. Internal components (4 of 4)

6. Figure 125. Internal components (4 of 4)

№АртикулАльт. артикулОписание
1RF5-3114-000CN запросить цену →1 Roller, feed
2XA9-0870-000CN запросить цену →12 Screw, M4x10
3RG5-2669-000CN запросить цену →1 Left frame assembly, tray
4RG5-5072-000CN запросить цену →1 Upper frame assembly, tray
5RG5-5271-000CN запросить цену →1 Lower frame assembly
6RG5-5278-000CN запросить цену →1 Right frame assembly, tray
7RG5-2673-004CN запросить цену →1 Paper-size detection PCB
8RB2-4837-000CN запросить цену →1 Spring, leaf
9WG8-5362-000CN запросить цену →1 Photo-interrupter, TLP1241
10RG5-3711-000CN запросить цену →1 Cable, paper feeder sensor
11RG5-3712-000CN запросить цену →1 Cable, paper feed with connector
12RG5-5277-000CN запросить цену →1 Paper pickup guide assembly, tray
1RH3-8006-000CN запросить цену →1 Fuse, 220 V, Engine
2VD7-0256-001CN запросить цену →1 Fuse, 110 V, Engine
288Parts and diagrams EN

7. Figure 127. Delivery drive assembly

7. Figure 127. Delivery drive assembly

№АртикулАльт. артикулОписание
1RS5-2632-000CN запросить цену →1 Spring, tension
2RB1-2190-000CN запросить цену →1 Clip, pickup spring
3RB1-8867-000CN запросить цену →1 Shaft, roller
4RB1-8877-000CN запросить цену →1 Joint
5RB1-8879-000CN запросить цену →1 Arm, tray sensing
6RB1-8957-000CN запросить цену →4 Pickup roller

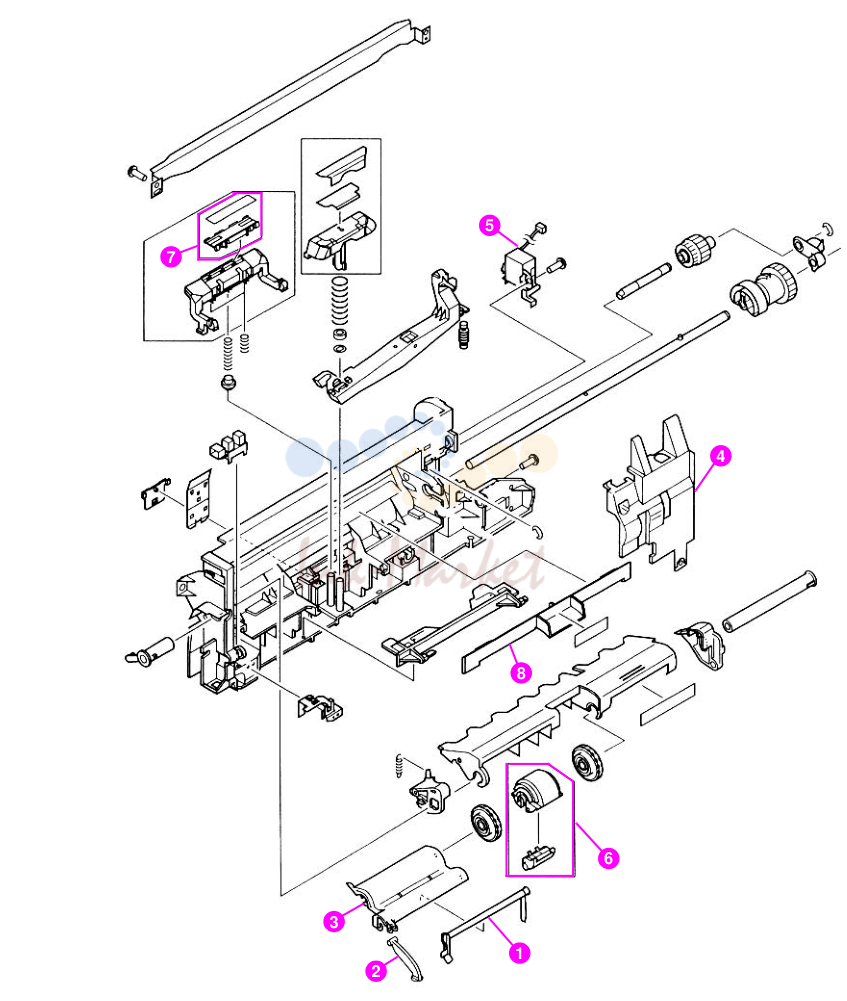

8. Figure 130. Tray 1 pickup assembly

8. Figure 130. Tray 1 pickup assembly

№АртикулАльт. артикулОписание
1RB1-8787-050CN запросить цену →1 Arm, tray 1 paper sensing
2RB2-2387-000CN запросить цену →1 Arm, tray 1 retaining
3RB2-5040-000CN запросить цену →1 Cover, tray 1 sensor arm
4RB2-5019-000CN запросить цену →1 Gear cover
5RH7-5172-000CN запросить цену →1 Solenoid, tray 1 drive
6RG5-3718-000CN запросить цену →1 Tray 1 pickup roller assembly
7RF5-3086-000CN запросить цену →1 Pad, separation
8RB2-5037-000CN запросить цену →1 Cover, envelope feeder
1WG8-5362-000CN запросить цену →1 Photo-interrupter
2RB2-5034-000CN запросить цену →1 Flag, sensor
3RB2-5035-000CN запросить цену →1 Spring, torsion
294Parts and diagrams EN
1RG5-5093-000CN запросить цену →1 Delivery sensor arm assembly
2RB2-4948-000CN запросить цену →1 Arm, output kicker, left
3RB2-4949-000CN запросить цену →1 Arm, output kicker, right
1RB2-4919-000CN запросить цену →1 Roller, pressure
2RG5-5068-000CN запросить цену →1 Fuser film assembly
296Parts and diagrams EN

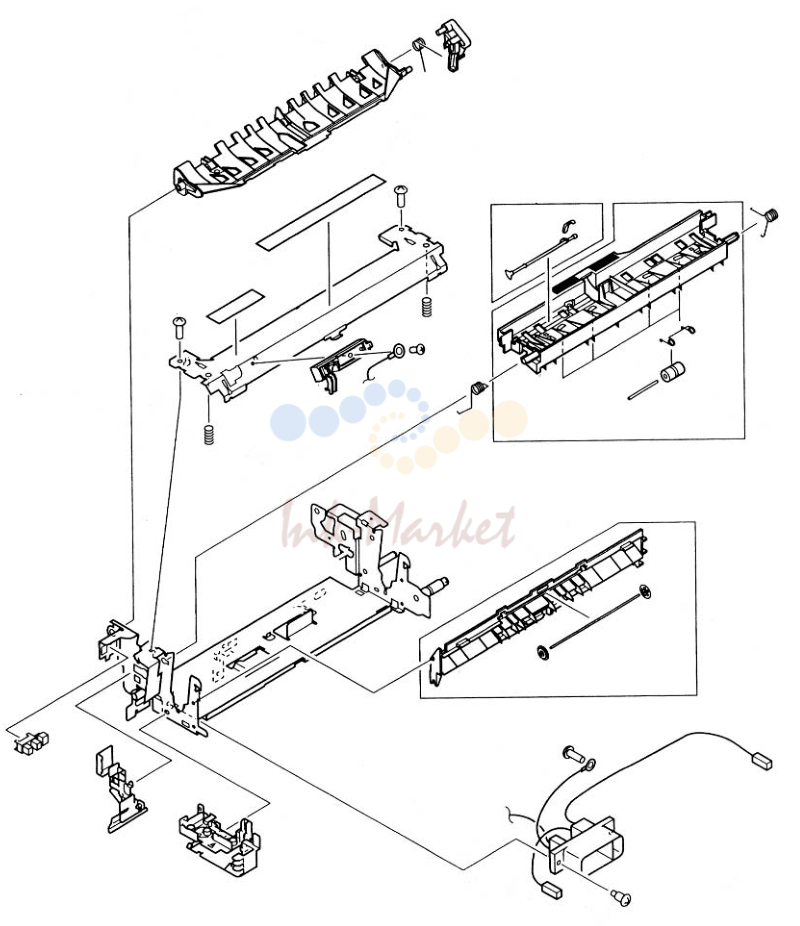

9. Figure 134. Fuser assembly (2 of 2)

9. Figure 134. Fuser assembly (2 of 2)

№АртикулАльт. артикулОписание
1RB2-4836-000CN запросить цену →1 Cover, tray
2RG5-2689-000CN запросить цену →1 Upper frame assembly, optional
3RG5-5292-000CN запросить цену →1 Left frame assembly, optional
4FA9-2753-000CN запросить цену →19 Screw, M4x10
5RG5-5291-000CN запросить цену →1 Right frame assembly, optional
6RG5-3711-000CN запросить цену →1 Paper sensor cable
7RG5-3712-000CN запросить цену →1 Paper feeder cable
8RG5-5539-000CN запросить цену →1 Paper feeder PCA, optional
9RG5-3822-000CN запросить цену →1 Paper feeder cable
10RB1-9397-000CN запросить цену →1 Plate, grounding
11WG8-5362-000CN запросить цену →1 Photo-sensor
12RB2-3497-000CN запросить цену →1 Lever, release
13RG5-5271-000CN запросить цену →1 Lower frame assembly
14RB1-8924-000CN запросить цену →1 Cover, grip, left
15RB1-9385-000CN запросить цену →1 Cover, grip, right
16RB2-2412-000CN запросить цену →1 Lever
17RS5-2658-000CN запросить цену →1 Spring, tension
18RB1-8914-000CN запросить цену →1 Guide, paper
19RG5-5293-000CN запросить цену →1 Paper pickup guide assembly,

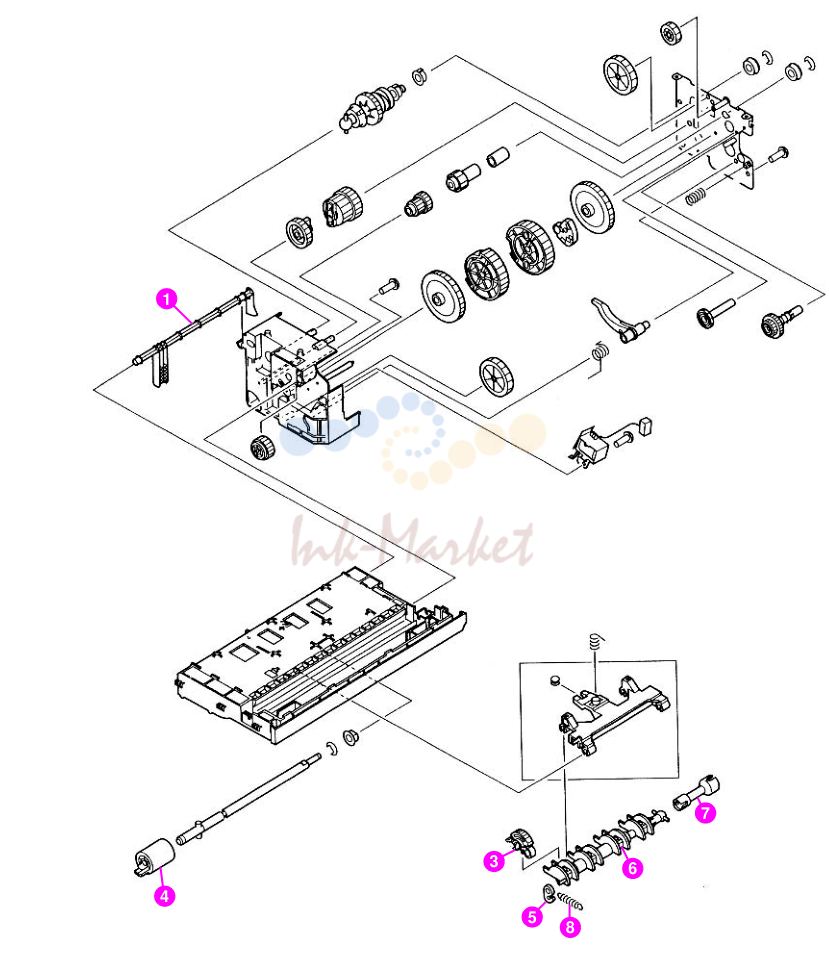

10. Figure 136. Paper pickup guide assembly of optional 500-sheet feeder

10. Figure 136. Paper pickup guide assembly of optional 500-sheet feeder

№АртикулАльт. артикулОписание
1RB1-8879-000CN запросить цену →1 Arm, tray sensing
3RB1-8957-000CN запросить цену →4 Roller, pickup
4RF5-3114-000CN запросить цену →1 Feed, roller
5RB1-2190-000CN запросить цену →1 Clip, pickup spring
6RB1-8867-000CN запросить цену →1 Shaft, roller
7RB1-8877-000CN запросить цену →1 Coupler, pickup
8RS5-2632-000CN запросить цену →1 Spring, tension
1RB1-8945-000CN запросить цену →1 Coupler, separation roller
2RB1-8946-000CN запросить цену →1 Bushing, separation roller
3RB1-8947-000CN запросить цену →1 Panel, roller access
4RB1-8961-000CN запросить цену →1 Left arm lifter
5RB1-8962-000CN запросить цену →1 Right arm lifter
6RB1-8974-000CN запросить цену →1 Torque limiter
7RF5-3114-000CN запросить цену →1 Roller, feed
8RF5-2489-000CN запросить цену →1 Mounting assembly separation
9RS5-2622-020CN запросить цену →1 Spring, separation roller tension
302Parts and diagrams EN

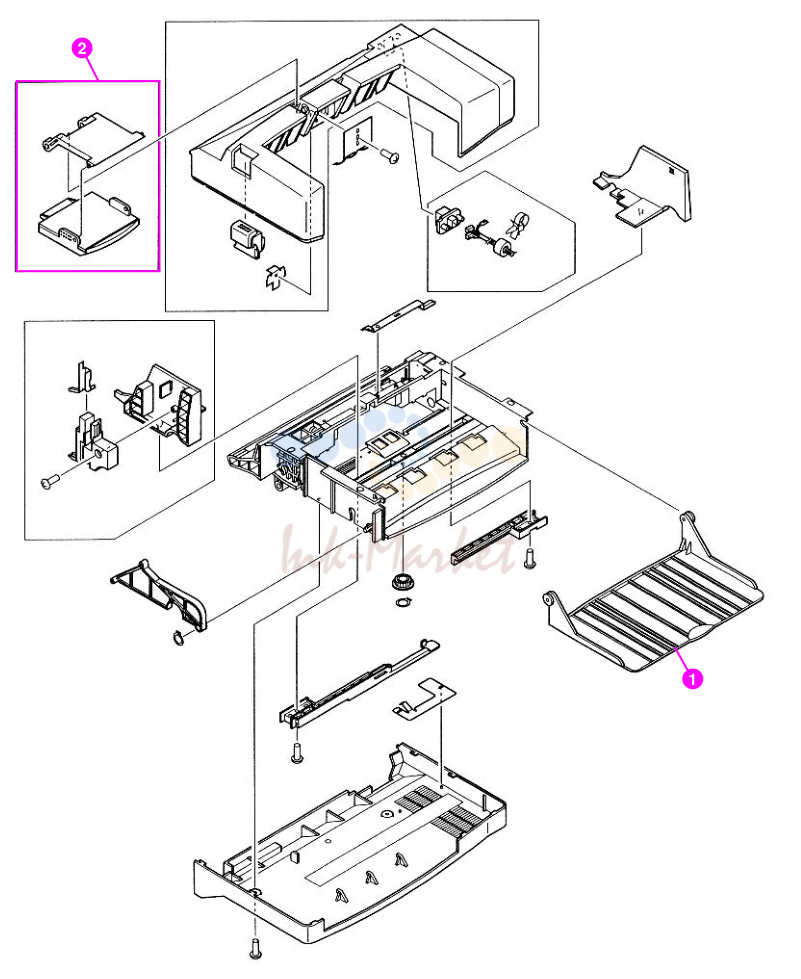

11. Figure 138. Envelope feeder

11. Figure 138. Envelope feeder

№АртикулАльт. артикулОписание
1RB1-9045-000CN запросить цену →1 Panel, rear
2RB2-4766-000CN запросить цену →1 Cover, top
3RB2-4768-000CN запросить цену →1 Cover, right
4RF5-3092-000CN запросить цену →1 Cover, left
5RH7-1443-000CN запросить цену →1 Fan
