Hewlett Packard HP-CP5520 — каталог запчастей со схемами

Содержание

1. Assembly locations
2. Right door assembly
3. Internal components (1 of 9)
4. Internal components (2 of 9)
5. Internal components (3 of 9)
6. Internal components (6 of 9)
7. Internal components (7 of 9)
8. Internal components (8 of 9)
9. Internal components (9 of 9)

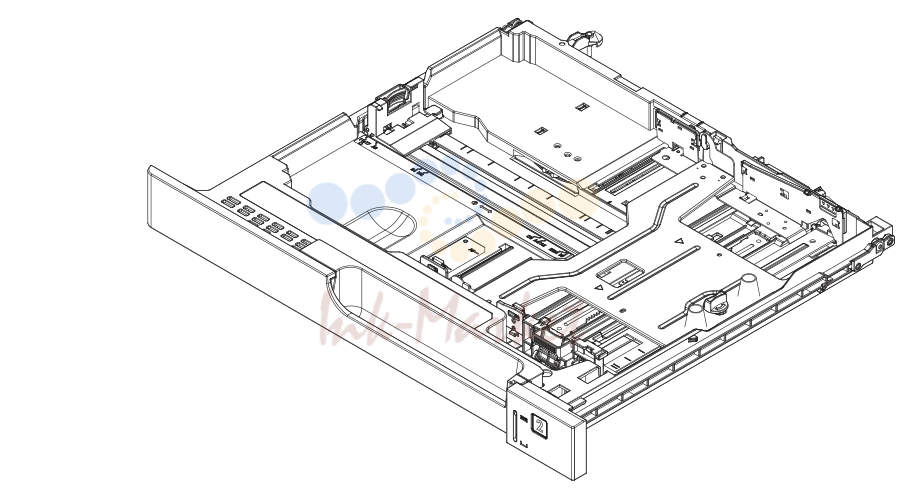

10. 1x250 cassette

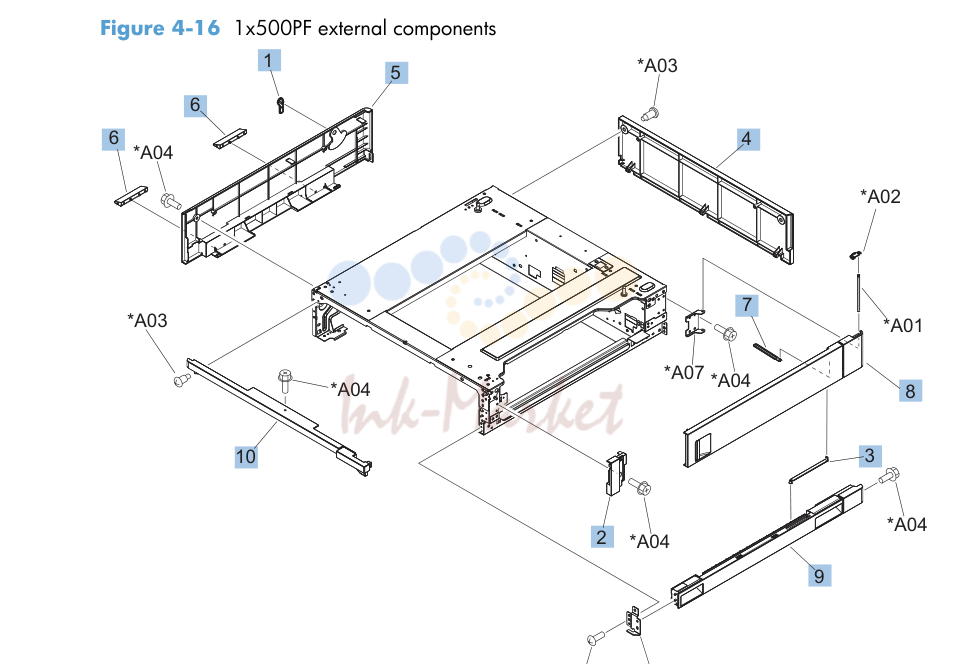

11. 1x500 paper feeder

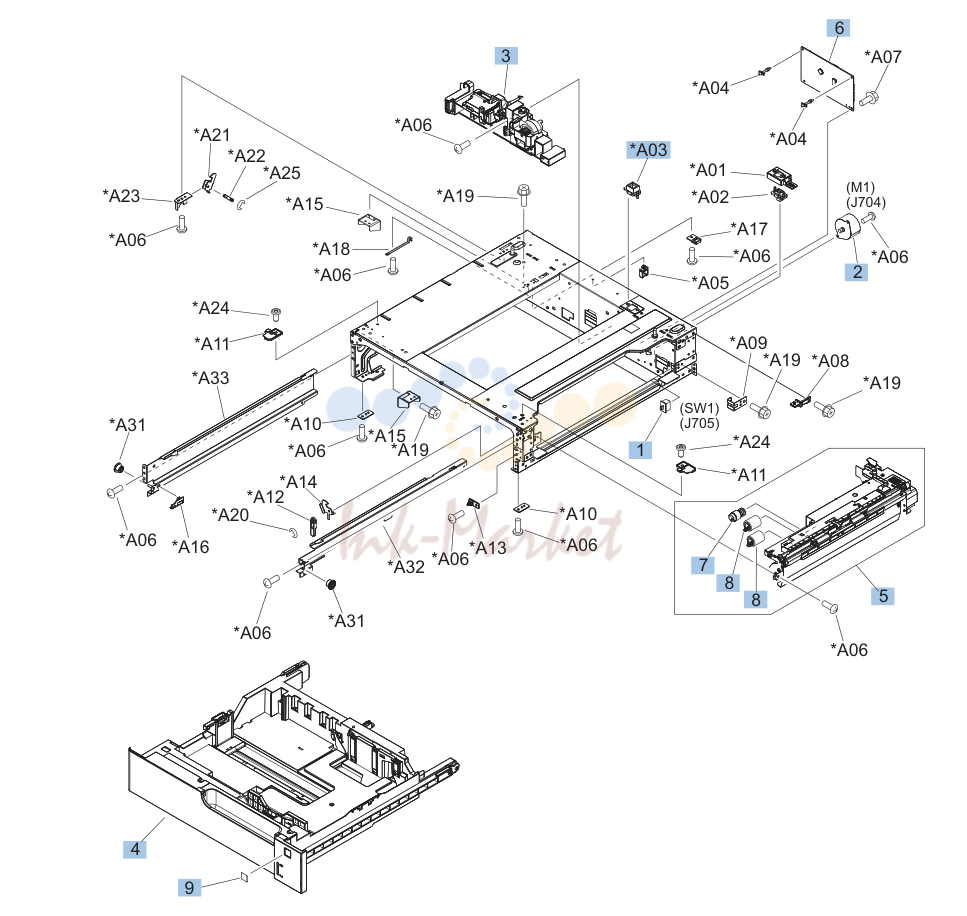

12. 1x500PF internal components

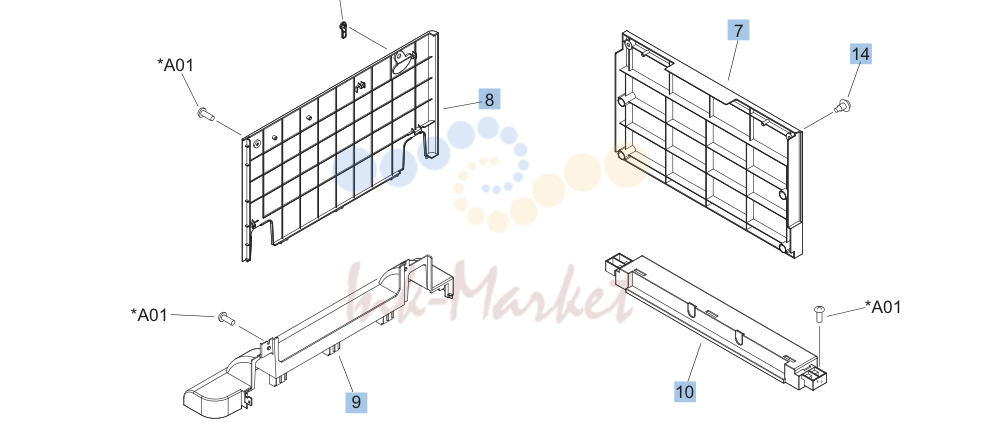

13. 3x500 paper feeder

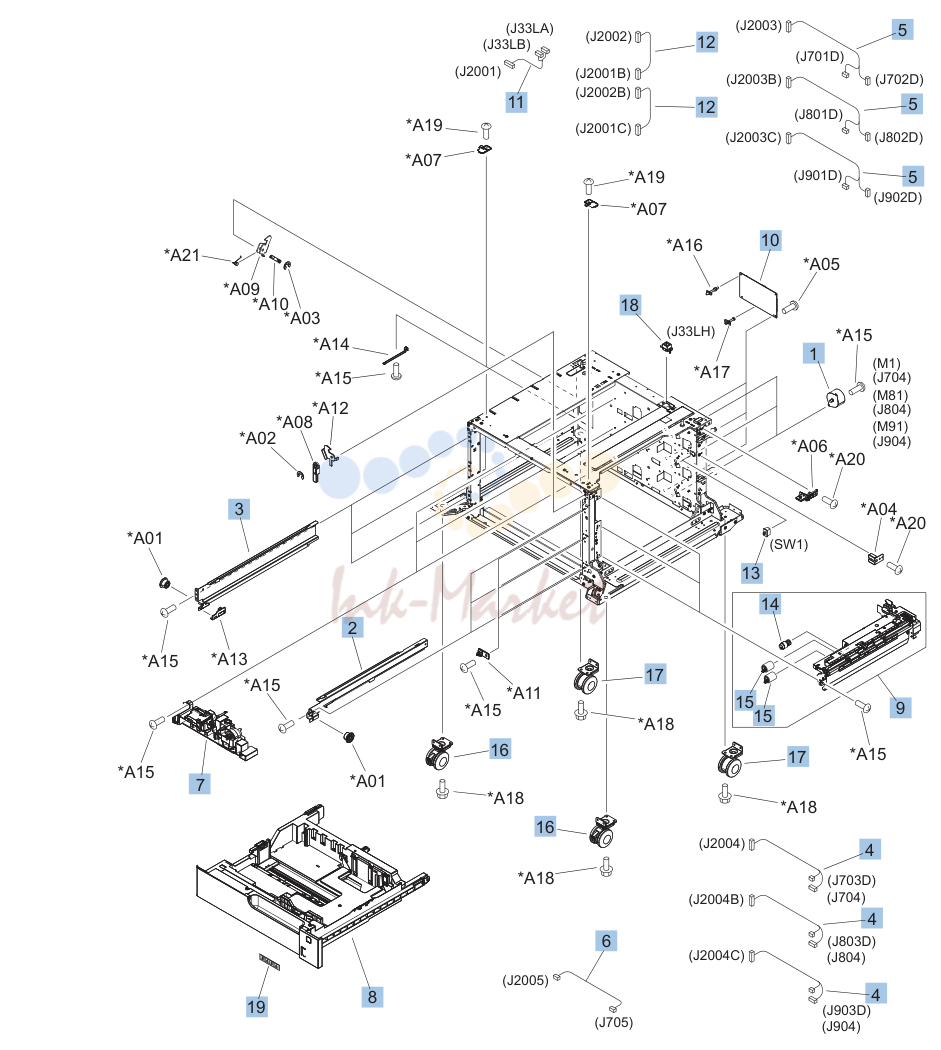

14. 3x500PF internal components

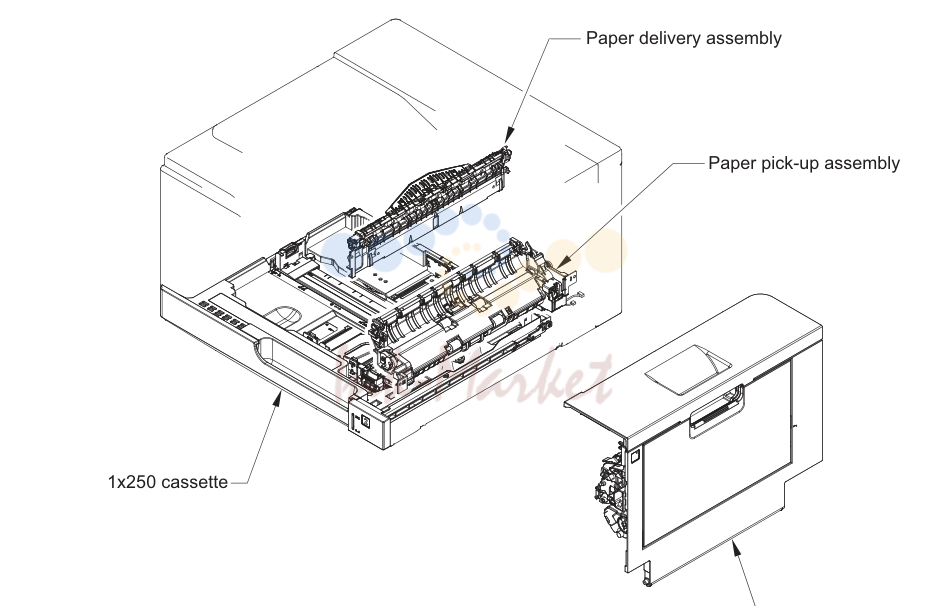

1. Assembly locations

№	Артикул	Описание
1	RM1-7148-000CN запросить цену →	Cover, top
2	RC2-7034-000CN запросить цену →	Door, toner collection unit access
3	RK2-2901-000CN запросить цену →	Cable, USB
4	RM1-7147-000CN запросить цену →	Cover, rear
5	RM1-7142-000CN запросить цену →	Cover, right rear
6	RC2-6626-000CN запросить цену →	Cover, handle, lower-right, rear
7	RC2-6627-000CN запросить цену →	Cover, handle, lower-right, front
8	RM1-7144-000CN запросить цену →	Cover, right front assembly (includes control panel)
9	RM1-7133-000CN запросить цену →	Cover, front assembly
10	RC2-6625-000CN запросить цену →	Cover, handle, lower-left
11	RM1-7143-000CN запросить цену →	Cover, left assembly

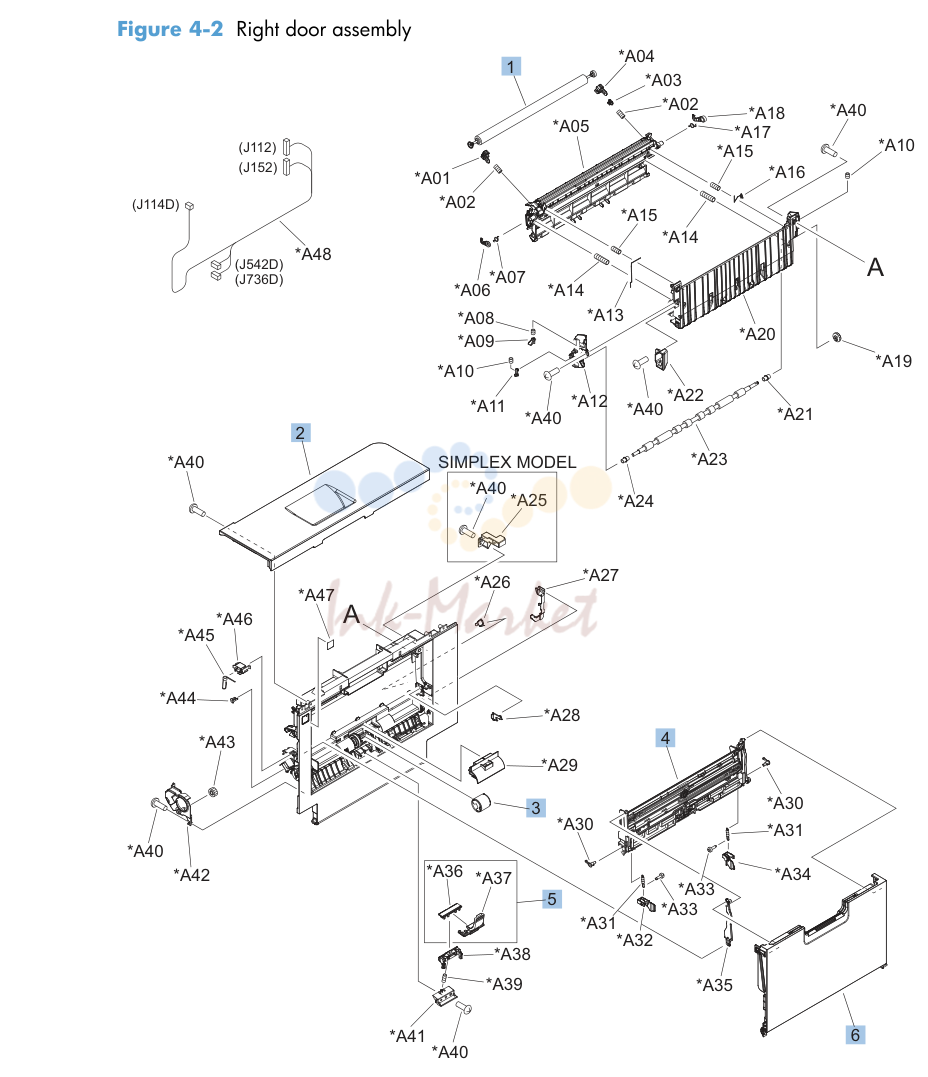

2. Right door assembly

№	Артикул	Описание
1	CE710-67904 запросить цену →	Roller, secondary transfer, T2 (included in the service kit)
2	RC2-7091-000CN запросить цену →	Door, right upper
3	CE710-67906 запросить цену →	Roller, paper pick-up, Tray 1 (included in the service kit)
4	RM1-6043-030CN ✓ в наличии	Lifter plate assembly, Tray
5	CE710-67909 запросить цену →	Separation pad, Tray 1 (included in the service kit)
6	RM1-6045-000CN запросить цену →	Tray 1 (MP tray) assembly

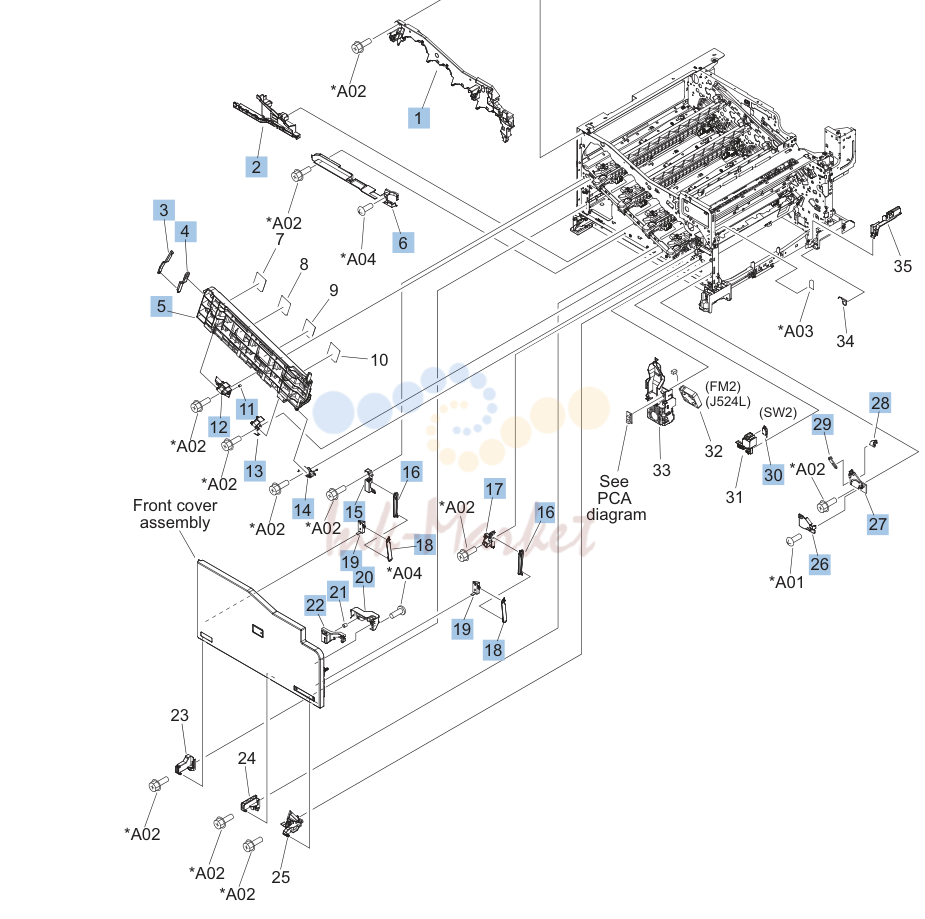

3. Internal components (1 of 9)

№	Артикул	Описание
1	RM1-5990-000CN запросить цену →	Upper cartridge guide assembly
2	RC2-7300-000CN запросить цену →	Duct, front
3	RC2-6719-000CN запросить цену →	Stopper, inner door,
4	RC2-6736-000CN запросить цену →	Stopper, inner door,
5	CE707-67904 запросить цену →	Door, inner, service kit includes all labels
6	RC2-6737-000CN запросить цену →	Cover, lower front
11	RC2-7209-000CN запросить цену →	Spring, grounding
12	RC2-6716-000CN запросить цену →	Hinge, inner door, left
13	RC2-6712-000CN запросить цену →	Hinge, inner door, right
14	RC2-6724-000CN запросить цену →	Rail, cartridge auxiliary
15	RC2-6735-000CN запросить цену →	Mount, cover arm, front
16	RC2-6732-000CN запросить цену →	Arm, front cover,
17	RC2-6717-000CN запросить цену →	Mount, inner door toggle
18	RC2-6733-000CN запросить цену →	Arm, front cover,
19	RC2-6745-000CN запросить цену →	Mount, stopper arm
20	RC2-6743-000CN запросить цену →	Mount, inner door rail
21	RU6-2721-000CN запросить цену →	Spring, compression
22	RC2-6744-000CN запросить цену →	Lever, inner door pressure
23	RC2-6713-000CN запросить цену →	Hinge, front cover, left
24	RC2-6738-000CN запросить цену →	Hinge, front cover, center
25	RC2-6715-000CN запросить цену →	Hinge, front cover, right
26	RC2-7204-000CN запросить цену →	Cover, guide
27	RC2-6632-000CN запросить цену →	Guide, arm, front
28	RC2-7198-000CN запросить цену →	Lever, push
29	RC2-7200-000CN запросить цену →	Lever, lift,
30	WC4-5251-000CN запросить цену →	Microswitch

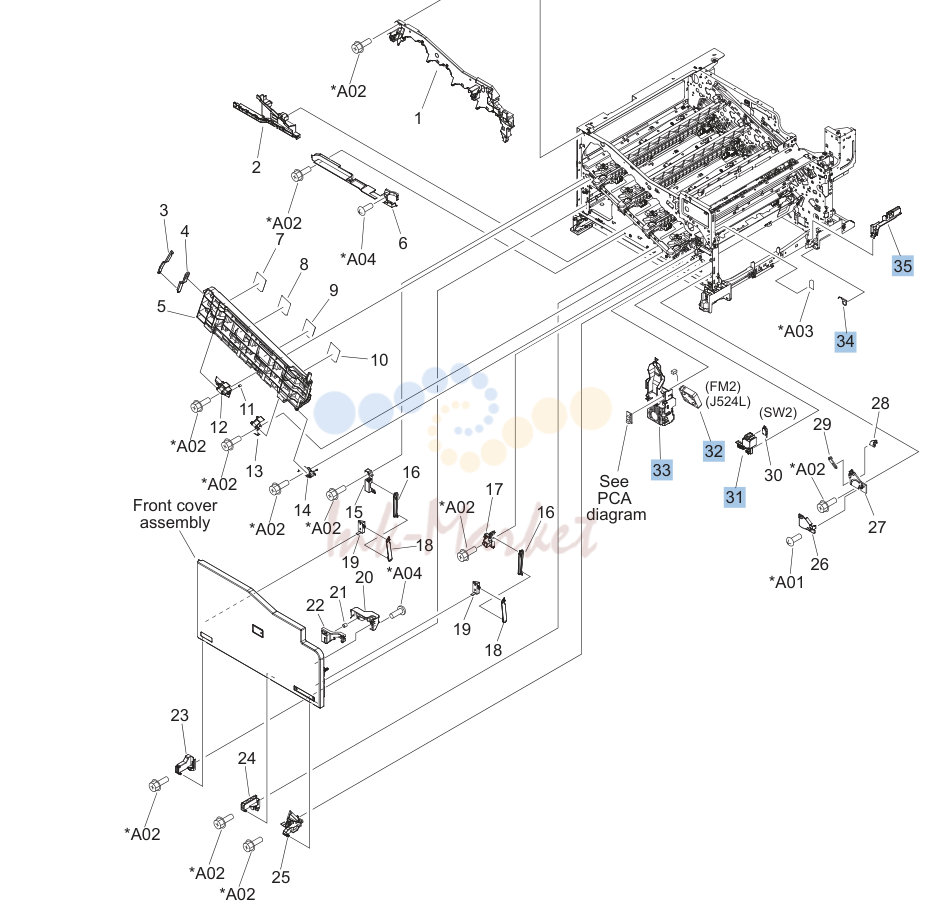

4. Internal components (2 of 9)

№	Артикул	Описание
31	RC2-6689-000CN запросить цену →	Holder, interlock switch
32	RK2-2728-000CN запросить цену →	Fan, fuser
33	RC2-8357-000CN запросить цену →	Holder, duplexing fan
34	RC2-7092-000CN запросить цену →	Spring, leaf, grounding
35	RC2-6670-000CN запросить цену →	Cover, handle guide

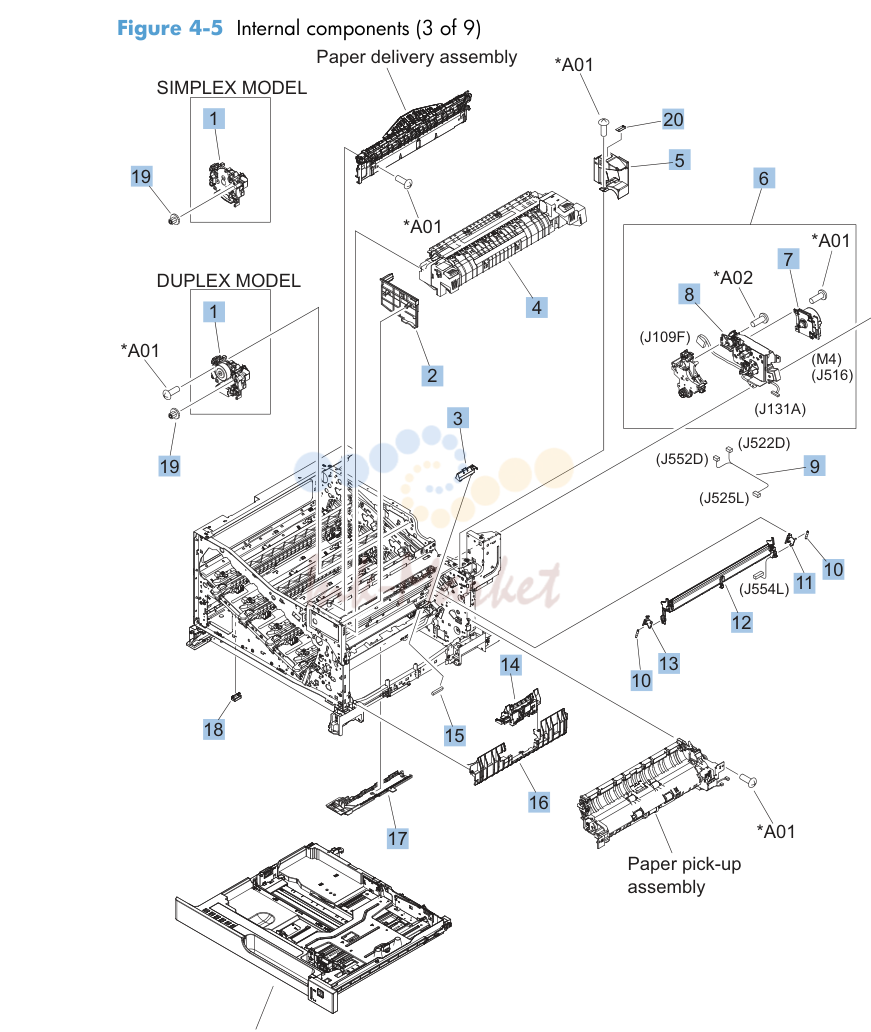

5. Internal components (3 of 9)

№	Артикул	Описание
1	RM1-6005-000CN запросить цену →	Drive assembly, duplex reverse, duplex model
1	RM1-6120-000CN запросить цену →	Drive assembly, simplex reverse, simplex model
2	RC2-6546-000CN запросить цену →	Guide, fuser, front
3	RC2-6832-000CN запросить цену →	Cover, cable, protective
4	RM1-6180-000CN запросить цену →	Fuser assembly, 110V (included in service kit)
4	RM1-6181-000CN запросить цену →	Fuser assembly, 220V (included in service kit)
5	RC2-6547-000CN запросить цену →	Guide, fuser, rear
6	CE707-67904 запросить цену →	Fuser drive assembly
7	RM1-6074-000CN запросить цену →	Fuser motor assembly
8	RM1-7914-060CN запросить цену →	Gear assembly, fuser
9	RM1-6867-000CN запросить цену →	Cable, SB joint, low-voltage power supply, duplex model
10	RU6-2710-000CN запросить цену →	Spring, tension, registration sensor
11	RC2-7197-000CN запросить цену →	Support, frame, rear
12	RM1-7922-000CN запросить цену →	Registration sensor assembly
13	RC2-7196-000CN запросить цену →	Support, frame, front
14	CE710-67907 запросить цену →	Separation roller assembly (included in service kit)
15	VS1-7207-019CN запросить цену →	Connector, snap tight, black
16	RC2-7297-000CN запросить цену →	Guide, paper feed
17	RM1-6164-000CN запросить цену →	Sensor, cassette last paper presence
18	RC2-6642-000CN запросить цену →	Cover, connector, lower
19	RU6-0775-000CN запросить цену →	Gear, 18T/29T
20	RU6-8042-000CN запросить цену →	Label, fuser insert
1		See PCA
2		diagram *A06
3		See PCA diagram
33		SIMPLEX MODEL
570		Chapter 4 Parts and diagrams ENWW
1	RC2-6574-000CN запросить цену →	Cover, main drive cable, lower
2	RC2-6659-000CN запросить цену →	Guide, main drive cable
3	RM1-7931-000CN запросить цену →	Main drive assembly, duplex model
3	RM1-6173-000CN запросить цену →	Main drive assembly, simplex model
4	RM1-6088-000CN запросить цену →	DC motor assembly
5	RK2-3298-000CN запросить цену →	Motor, stepping, DC, duplex model
5	RK2-3298-000CN запросить цену →	Motor, stepping, DC, simplex model
6	RM1-6846-000CN запросить цену →	Cable, feed joint, duplex model
7	RU6-2772-000CN запросить цену →	Spring, grounding, second-transfer high-voltage PCA
8	RC2-6681-010CN запросить цену →	Holder, secondary transfer HVT
9	RC2-6691-000CN запросить цену →	Cap, T2 contact, second-transfer high-voltage PCA
10	RU6-2771-000CN запросить цену →	Spring, contact, second-transfer high-voltage PCA
11	RC2-6682-000CN запросить цену →	Holder, secondary transfer, power dispatching
12	RC2-6700-000CN запросить цену →	Spring, grounding, second-transfer high-voltage PCA
13	RC2-6823-000CN запросить цену →	Link, ITB coupling release
14	RU6-2671-000CN запросить цену →	Spring, tension, duplex model
15	RC2-6932-000CN запросить цену →	Hook, duplexing spring, duplex model
16	RU6-0771-000CN запросить цену →	Gear, 25T, duplex model
17	RC2-6931-000CN запросить цену →	Cover, duplexing gear, duplex model
18	RU6-0772-000CN запросить цену →	Gear, 25T, duplex model
19	RU6-0773-000CN запросить цену →	Gear, 74T, duplex model
20	RL1-2266-000CN запросить цену →	Plate, duplexing drive gear
21	RC2-6811-000CN запросить цену →	Support, developing coupling
22	RC3-0688-000CN запросить цену →	Cover, gear, simplex model
23	WG8-5696-000CN запросить цену →	Sensor, right door
24	RC2-6645-000CN запросить цену →	Holder, door sensor, right
25	RC2-6824-000CN запросить цену →	Arm, ITB coupling release
26	RC2-6635-000CN запросить цену →	Rail, door link, rear lower
27	RU6-2744-000CN запросить цену →	Spring, tension, rear
28	RC2-7273-000CN запросить цену →	Plate, right door link, rear
29	RL1-2282-000CN запросить цену →	Plate, right door link, fixed, rear
30	RU5-4979-000CN запросить цену →	Shaft, right door link
1		See PCA
2		diagram *A06
3		See PCA diagram
33		SIMPLEX MODEL
572		Chapter 4 Parts and diagrams ENWW
31	RC2-7234-000CN запросить цену →	Lock, door link, right
32	RC2-7236-000CN запросить цену →	Link, right door, 2 rear
33	RC2-7233-000CN запросить цену →	Link, right door, 2 front
34	RC2-8360-000CN запросить цену →	Duct, joint
35	RL1-2281-000CN запросить цену →	Plate, right door link, fixed, front
36	RC2-7094-000CN запросить цену →	Hinge, right door, front
37	RC2-7272-000CN запросить цену →	Plate, right door link, front
38	RU6-2727-000CN запросить цену →	Spring, tension, front
39	RC2-6634-000CN запросить цену →	Rail, door link, front lower

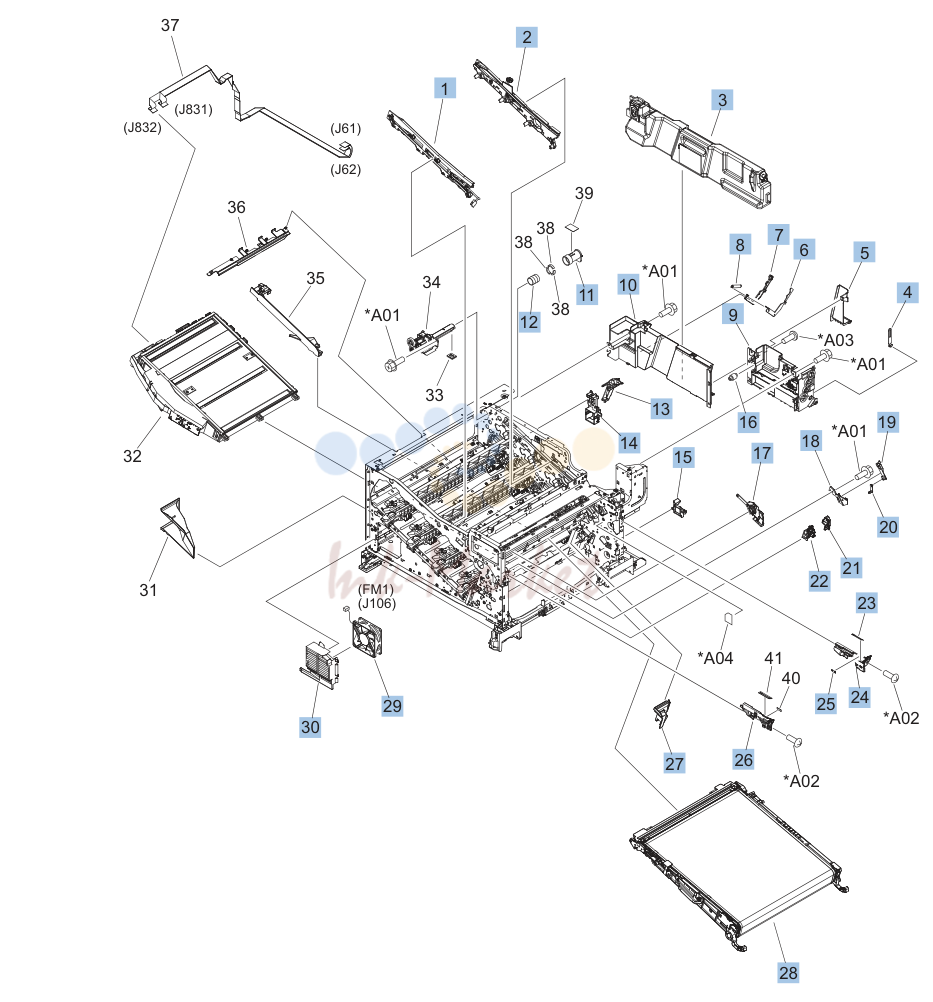

6. Internal components (6 of 9)

№	Артикул	Описание
1	RM1-6018-000CN запросить цену →	IT belt guide rail assembly
2	RM1-6037-000CN запросить цену →	IT belt guide rail R1 assembly
3	CE980-67901 запросить цену →	Toner collection unit (included in the service kit)
4	RC2-7035-000CN запросить цену →	Arm, waste toner, left
5	RC2-6963-000CN запросить цену →	Cover, waste toner,
6	RC2-9649-000CN запросить цену →	Plate, arm reinforcement
7	RC2-7036-000CN запросить цену →	Arm, waste toner, right
8	RU6-2831-000CN запросить цену →	Spring, tension
9	RM1-6012-000CN запросить цену →	Waste toner cover assembly
10	RC2-6962-000CN запросить цену →	Cover, waste toner,
11	RC2-7010-000CN запросить цену →	Shutter, exhaust
12	RU6-2683-000CN запросить цену →	Spring, compression
13	RC2-6693-000CN запросить цену →	Guide, fuser AC cable
14	RC2-6662-000CN запросить цену →	Guide, LVT cable
15	RC2-6663-000CN запросить цену →	Clamp, edge
16	RU6-0795-000CN запросить цену →	Gear, link worm
17	RM1-6019-000CN запросить цену →	ITB guide rail assembly
18	RC2-7203-000CN запросить цену →	Guide, slide
19	RC2-7201-000CN запросить цену →	Slider, push
20	RC2-7199-000CN запросить цену →	Lever, lift,
21	RC2-6650-000CN запросить цену →	Cover, main cross-member cable
22	RC2-6600-000CN запросить цену →	Guide, main cross-member cable
23	RU5-8807-000CN запросить цену →	Label, ITB set, RH
24	RC2-7185-000CN запросить цену →	Rail, ITB guide
25	RU5-8805-000CN запросить цену →	Label, ITB, RV
26	RC2-7193-000CN запросить цену →	Rail, ITB guide, F
27	RC2-6589-000CN запросить цену →	Guide, inside cable
28	CE710-67903 запросить цену →	ITB assembly (included in the service kit; includes transfer roller)
29	RK2-2276-000CN запросить цену →	Fan, power supply
30	RC2-7299-000CN запросить цену →	Holder, power supply fan

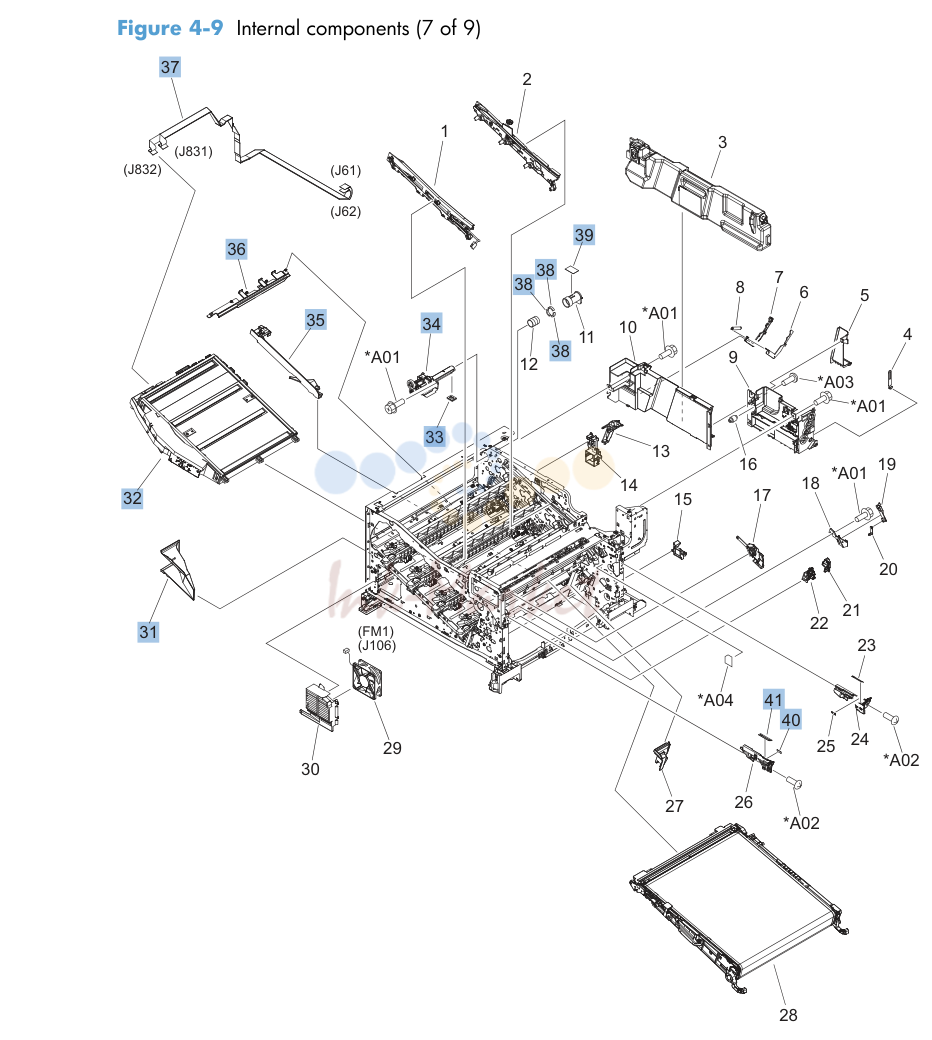

7. Internal components (7 of 9)

№	Артикул	Описание
31	RC2-8388-000CN запросить цену →	Duct, fan,
32	RM1-6122-070CN запросить цену →	Laser scanner assembly
33	RC2-7018-000CN запросить цену →	Seal, toner supporter guide
34	RM1-6040-000CN запросить цену →	Toner feed assembly
35	RC2-6628-000CN запросить цену →	Guide, laser
36	RC2-6655-000CN запросить цену →	Holder, flat flexible cable
37	RM1-6804-000CN запросить цену →	Cable assembly, flat-flexible
38	RC3-1014-000CN запросить цену →	Seal, slide shutter
39	RC3-1013-000CN запросить цену →	Sheet, slide seal
40	RU5-8804-000CN запросить цену →	Label, ITB insert, FV
41	RU5-8806-000CN запросить цену →	Label, ITB insert, FH

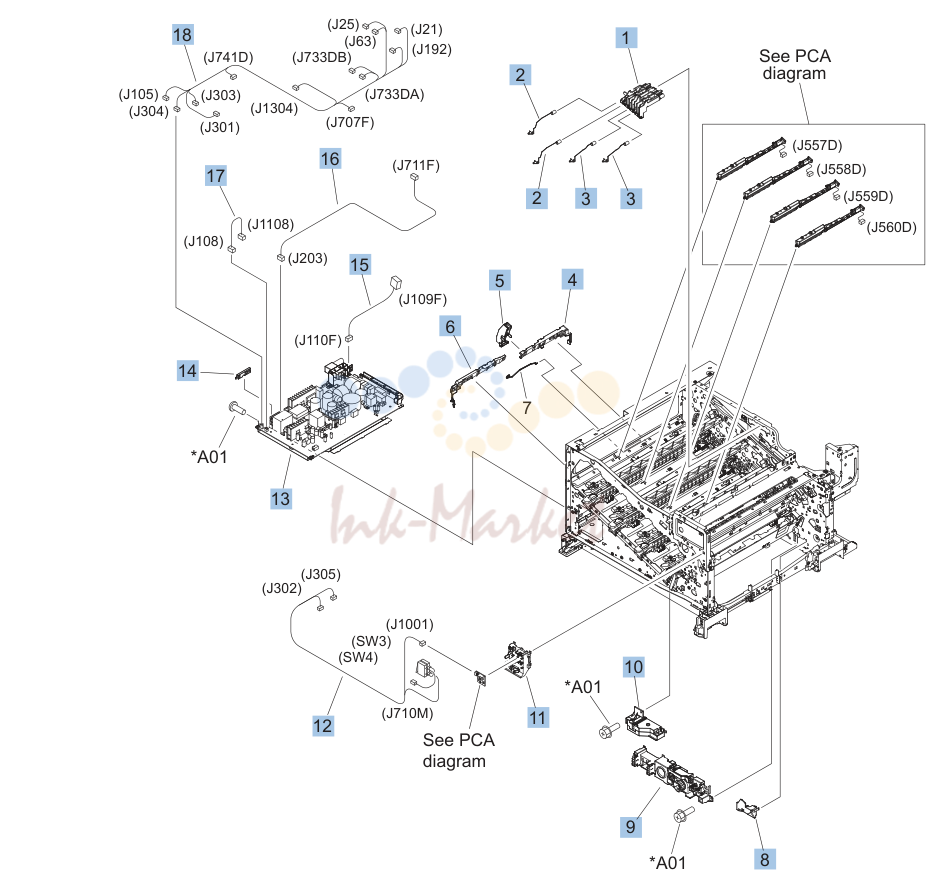

8. Internal components (8 of 9)

№	Артикул	Описание
1	RC2-6680-000CN запросить цену →	Holder, first power dispatching
2	RU6-2767-000CN запросить цену →	Spring, contact
3	RU6-2768-000CN запросить цену →	Spring, contact
4	RC2-6588-000CN запросить цену →	Guide, cross-member cable, rear
5	RC2-6646-000CN запросить цену →	Stopper, laser
6	RC2-6587-000CN запросить цену →	Guide, cross-member cable, front
7	RC2-6611-000CN запросить цену →	Spring, rod
8	RC2-8424-000CN запросить цену →	Cover, cable, right rear
9	RM1-6039-000CN запросить цену →	Lifter drive assembly
10	RM1-6036-000CN запросить цену →	Auto close assembly
11	RC2-6666-000CN запросить цену →	Holder, switch
12	RM1-6830-000CN запросить цену →	Cable, switch
13	RM1-6753-000CN запросить цену →	Low voltage power supply assembly, 110V
13	RM1-6754-000CN запросить цену →	Low voltage power supply assembly, 220V
14	RC3-0684-000CN запросить цену →	Guide, cable
15	RM1-6811-000CN запросить цену →	Cable, low-voltage AC joint
16	RM1-6807-000CN запросить цену →	Cable, low-voltage power supply
17	RM1-6813-000CN запросить цену →	Cable, low-voltage power supply, test
18	RM1-6833-000CN запросить цену →	Cable, left, high-voltage power supply to low-voltage power

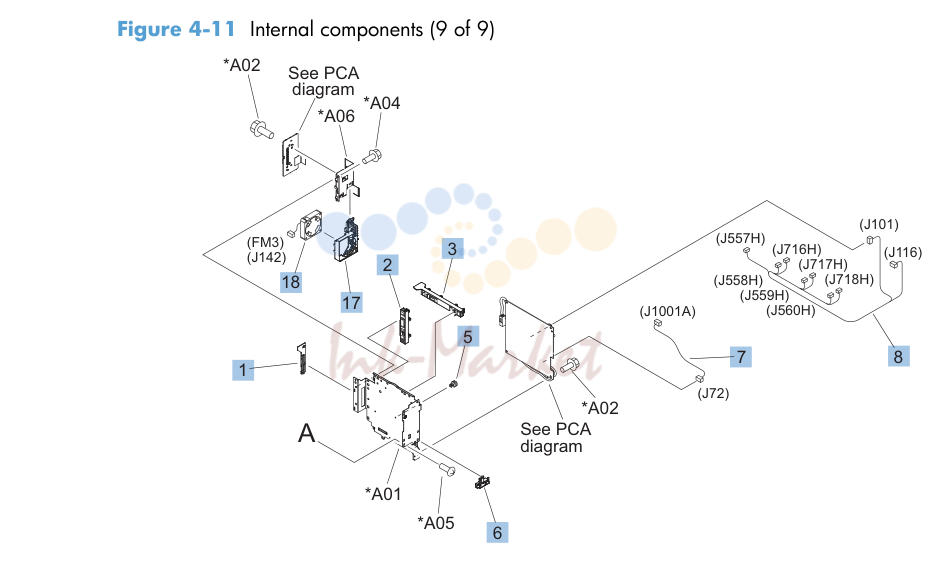

9. Internal components (9 of 9)

№	Артикул	Описание
1	RC2-6674-000CN запросить цену →	Clamp, edge, D
2	RC2-6842-000CN запросить цену →	Guide, cable, right
3	RC2-6841-000CN запросить цену →	Guide, cable, upper
4	RM1-6849-000CN запросить цену →	Cable, PNL-H-HI
5	VT2-5176-004CN запросить цену →	Spacer, DC controller PCA
6	RC2-6665-000CN запросить цену →	Guide, DC cont. support cable
7	RM1-6822-000CN запросить цену →	Cable, primary transfer
8	RM1-6863-000CN запросить цену →	Cable, rear
9	RM1-6065-000CN запросить цену →	Formatter case
10	RC2-9687-000CN запросить цену →	Plate, FFC protective
11	RC2-6638-000CN запросить цену →	Holder, paper pick-up connector
12	VS1-7514-008CN запросить цену →	Connector, 8-pin, paper-pick-up
13	RC2-6673-000CN запросить цену →	Plate, box pillar
14	RC2-6661-000CN запросить цену →	Guide, imaging HVT cable
15	RC2-6573-000CN запросить цену →	Cover, imaging HVT cable
16	RC2-6760-000CN запросить цену →	Cross-member, cover, left
17	RC2-6648-000CN запросить цену →	Holder, formatter fan
18	RK2-3301-000CN запросить цену →	Fan, formatter
19	WE8-6639-000CN запросить цену →	Core, ring

10. 1x250 cassette

№	Артикул	Описание
1	RM1-6779-000CN запросить цену →	Toner remaining detect PCA
2	RM1-7004-000CN запросить цену →	Primary transfer high-voltage PCA
3	RM1-6742-000CN запросить цену →	Driver PCA (duplex model)
3	RM1-6783-000CN запросить цену →	Driver PCA (simplex model)
4	CE708-67902 ✓ в наличии	DC Controller PCA (duplex model)
4	CE707-67906 ✓ в наличии	DC Controller PCA (simplex model)
5	RM1-6802-000CN запросить цену →	Secondary transfer high-voltage PCA
6	RM1-6800-000CN запросить цену →	Imaging high-voltage PCA
7	RK2-2884-000CN запросить цену →	Environment sensor PCA
8	RM1-6759-000CN запросить цену →	Power switch PCA
9	RM1-6753-000CN запросить цену →	Low-voltage power supply PCA (110V)
9	RM1-6754-000CN запросить цену →	Low-voltage power supply PCA (220V)
10	CE707-67907 запросить цену →	Inter connect board (ICB) PCA

11. 1x500 paper feeder

№	Артикул	Описание
1	RC2-9303-000CN запросить цену →	Handle, lock, rear (1x500PF)
2	RC2-9320-000CN запросить цену →	Cover, right front (1x500PF)
3	RC2-9327-000CN запросить цену →	Link, right door, lower (1x500PF)
4	RC2-9330-000CN запросить цену →	Cover, rear (1x500PF)
5	RC2-9331-000CN запросить цену →	Cover, left (1x500PF)
6	RC2-9332-000CN запросить цену →	Cover, handle, lower (1x500PF)
7	RC2-9335-000CN запросить цену →	Link, right door, upper (1x500PF)
8	RM1-6946-000CN запросить цену →	Right door assembly (1x500PF)
9	RM1-6948-000CN запросить цену →	Cover, right lower assembly (1x500PF)
10	RM1-6949-000CN запросить цену →	Cover, upper front assembly (1x500PF)

12. 1x500PF internal components

№	Артикул	Описание
1	WC2-5512-000CN запросить цену →	Switch, bottom (1x500PF)
2	RK2-1331-000CN запросить цену →	Motor, pick-up (1x500PF)
3	RM1-3819-000CN запросить цену →	Lifter drive assembly (1x500PF)
4	RM1-6942-000CN запросить цену →	Cassette (1x500PF)
5	RM1-6944-000CN запросить цену →	Paper pick-up assembly (1x500PF)
6	RM1-6987-000CN запросить цену →	Paper feeder driver PCA (1x500PF)
7	CE710-67908 запросить цену →	Roller, pick-up, paper feeder (included in service kit)
8	CE710-67908 запросить цену →	Roller, feed, paper feeder (included in service kit)
9	RC2-9363-000CN запросить цену →	Label, cassette number (1x500PF)

13. 3x500 paper feeder

№	Артикул	Описание
4	RC2-9343-000CN запросить цену →	Cover, right corner (3x500PF)
5	RC2-9346-000CN запросить цену →	Cover, right lower, 1 (3x500PF)
6	RC2-9347-000CN запросить цену →	Cover, right lower, 2 (3x500PF)
7	RC2-9348-000CN запросить цену →	Cover, rear (3x500PF)
8	RC2-9349-000CN запросить цену →	Cover, left (3x500PF)
9	RC2-9350-000CN запросить цену →	Cover, left lower (3x500PF)
10	RC2-9357-000CN запросить цену →	Cover, rear lower (3x500PF)
12	RM1-6953-000CN запросить цену →	Right door assembly (3x500PF)
13	RM1-6958-000CN запросить цену →	Front lower cover assembly (3x500PF)
14	RS5-9099-000CN запросить цену →	Screw, stepped (3x500PF)

14. 3x500PF internal components

№	Артикул	Описание
1	RK2-1331-000CN запросить цену →	Motor, stepping, DC (3x500PF)
2	RL1-1390-000CN запросить цену →	Rail, cassette, right (3x500PF)
3	RL1-1391-000CN запросить цену →	Rail, cassette, left (3x500PF)
4	RM1-3575-000CN запросить цену →	Cable, paper pick-up option (3x500PF)
5	RM1-3647-000CN запросить цену →	Cable, multisensor (3x500PF)
6	RM1-3651-000CN запросить цену →	Cable, door open switch (3x500PF)
7	RM1-3819-000CN запросить цену →	Lifter drive assembly (3x500PF)
8	RM1-6942-000CN запросить цену →	Cassette (3x500PF)
9	RM1-6944-000CN запросить цену →	Paper pick-up assembly (3x500PF)
10	RM1-6989-000CN запросить цену →	Feeder PCA (3x500PF)
11	RM1-6991-000CN запросить цену →	Cable, engine interface (3x500PF)
12	RM1-6992-000CN запросить цену →	Cable, PCA joint (3x500PF)
13	WC2-5512-000CN запросить цену →	Switch, button (3x500PF)
14	CE710-67908 запросить цену →	Roller, pick-up (included in the service kit; 3x500PF)
15	CE710-67908 запросить цену →	Paper feed roller assembly (included in the service kit; 3x500PF)
16	RC1-9896-000CN запросить цену →	Caster, double lock, front (3x500PF)
17	RC1-9917-000CN запросить цену →	Caster, rear (3x500PF)
18	VS1-7500-008CN запросить цену →	Connector, 8P (3x500PF)
19	RC3-1824-000CN запросить цену →	Label, cassette number (3x500PF)
