Содержание
- 1. Assembly locations
- 2. Covers, panels, and doors
- 3. Internal assemblies
- 4. Scanner and document feeder (ADF) assemblies
- 5. Scanner assemblies (M176 model)
- 6. Scan drive system assembly (M176 and M177 models)
- 7. Scanner assembly (M177 model)
- 8. Document feeder assembly (M177 model)

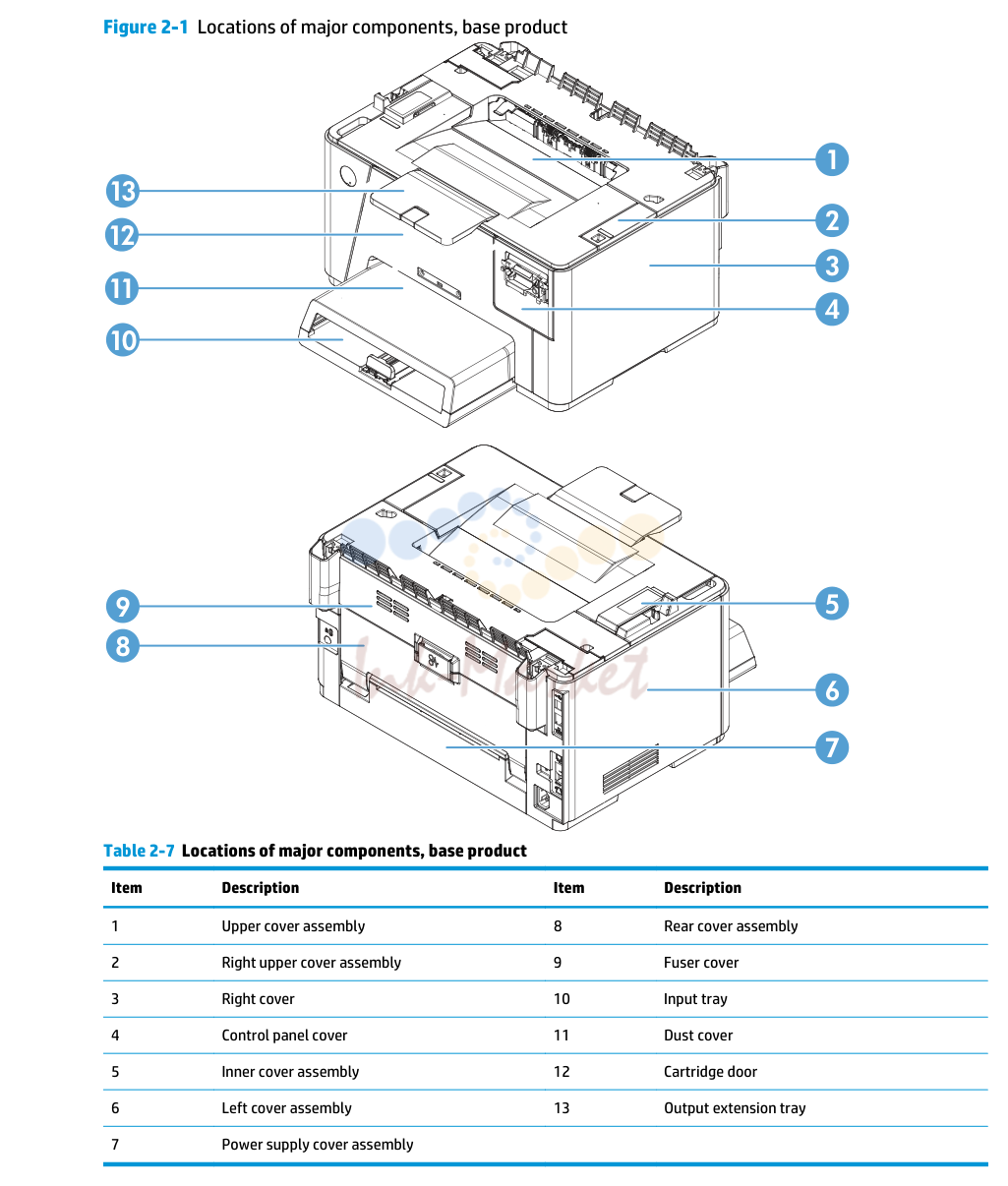

1. Assembly locations
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Upper cover assembly 8 Rear cover assembly | ||
| 2 | Right upper cover assembly 9 Fuser cover | ||
| 3 | Right cover 10 Input tray | ||
| 4 | Control panel cover 11 Dust cover | ||
| 5 | Inner cover assembly 12 Cartridge door | ||
| 6 | Left cover assembly 13 Output extension tray | ||
| 7 | Power supply cover assembly |

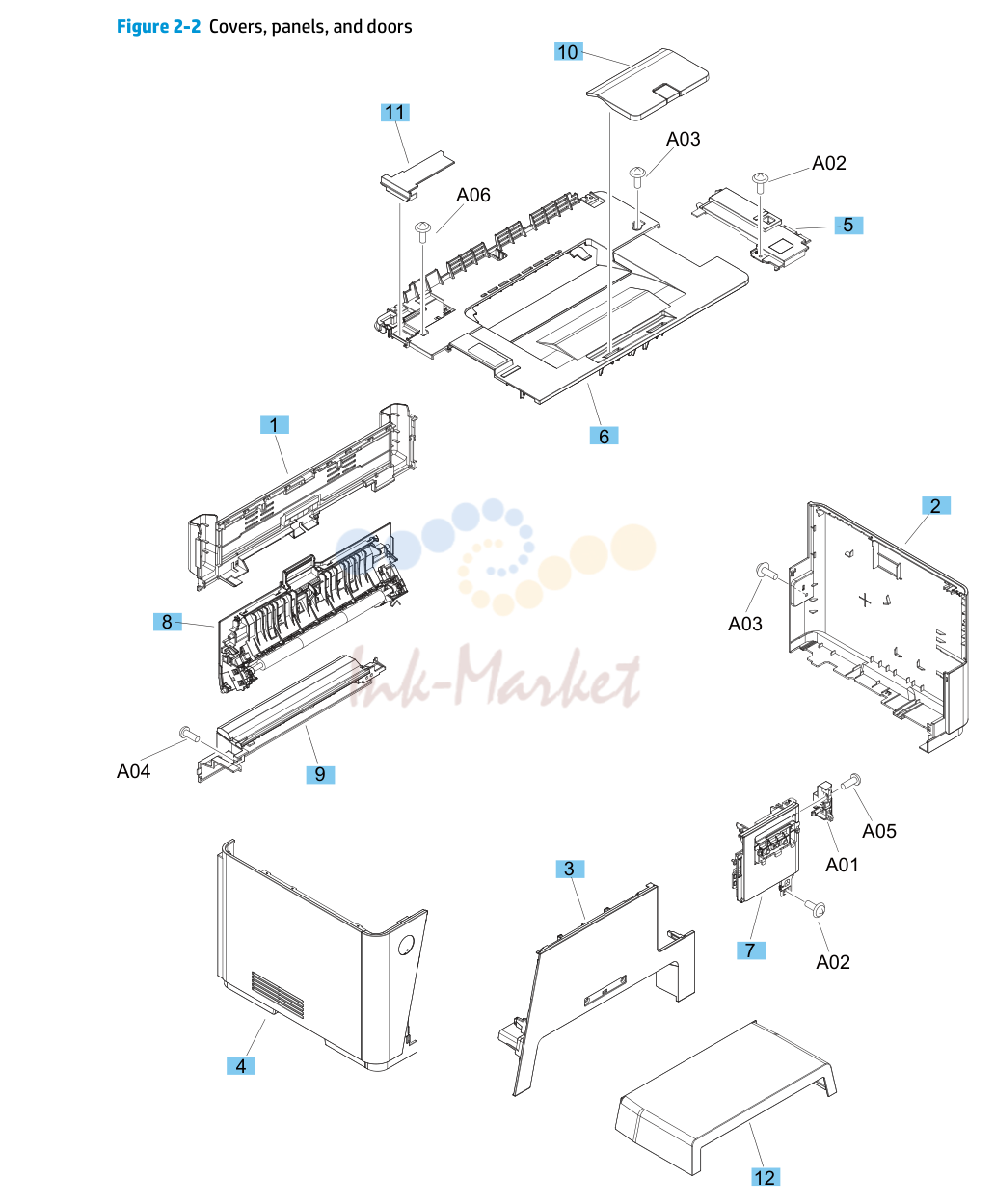

2. Covers, panels, and doors
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC3-5345-000CN запросить цену → | Cover, fuser | |
| 2 | RC3-5348-000CN запросить цену → | Cover, right | |
| 3 | RC3-5357-000CN запросить цену → | Door, cartridge | |
| 4 | RL1-3930-000CN запросить цену → | Left cover assembly | |
| 5 | RL1-3936-000CN запросить цену → | Right upper cover assembly | |
| 6 | RM2-0138-000CN запросить цену → | Upper cover assembly | |
| 7 | RM2-0142-000CN запросить цену → | Operation panel assembly | |
| 8 | RM2-0162-000CN запросить цену → | Rear cover/secondary transfer assembly | |
| 9 | RM2-0164-000CN запросить цену → | Power supply cover assembly | |
| 10 | RM2-0168-000CN запросить цену → | Extension tray assembly | |
| 11 | RC3-5353-000CN запросить цену → | Cover, flat cable | |
| 12 | RC3-5146-000CN запросить цену → | Cover, dust |

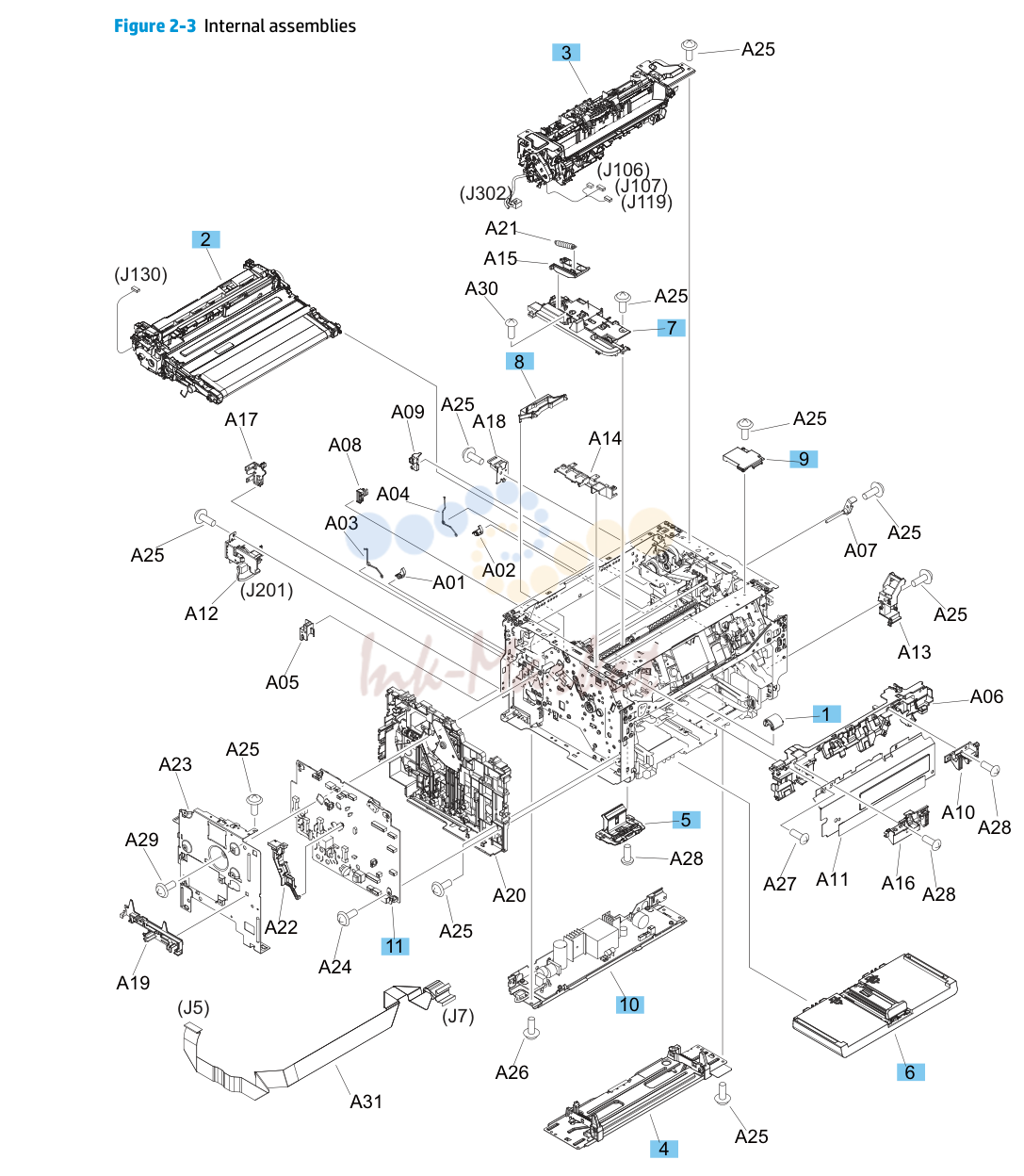

3. Internal assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RL1-2671-000CN запросить цену → | Roller, paper pick-up | |
| 2 | RM2-0175-000CN запросить цену → | Intermediate transfer belt assembly (ITB) | |
| 3 | RM2-0157-000CN запросить цену → | Fuser delivery assembly (110-127 V) | |
| 3 | RM2-0167-000CN запросить цену → | Fuser delivery assembly (220-240 V) | |
| 4 | RM2-0160-000CN запросить цену → | Base plate assembly | |
| 5 | RM2-0170-000CN запросить цену → | Separation pad assembly | |
| 6 | RM2-0144-000CN запросить цену → | Main tray assembly | |
| 7 | RM2-0139-000CN запросить цену → | Inner cover assembly | |
| 8 | RC3-0230-000CN запросить цену → | Support, frame | |
| 9 | RC3-5365-000CN запросить цену → | Cover, grounding cable | |
| 10 | RM2-7292-000CN запросить цену → | Low voltage power supply assembly (110-127V) | |
| 10 | RM2-7293-000CN запросить цену → | Low voltage power supply assembly (220-240V) | |
| 11 | RM2-7300-000CN запросить цену → | Engine controller PCA |

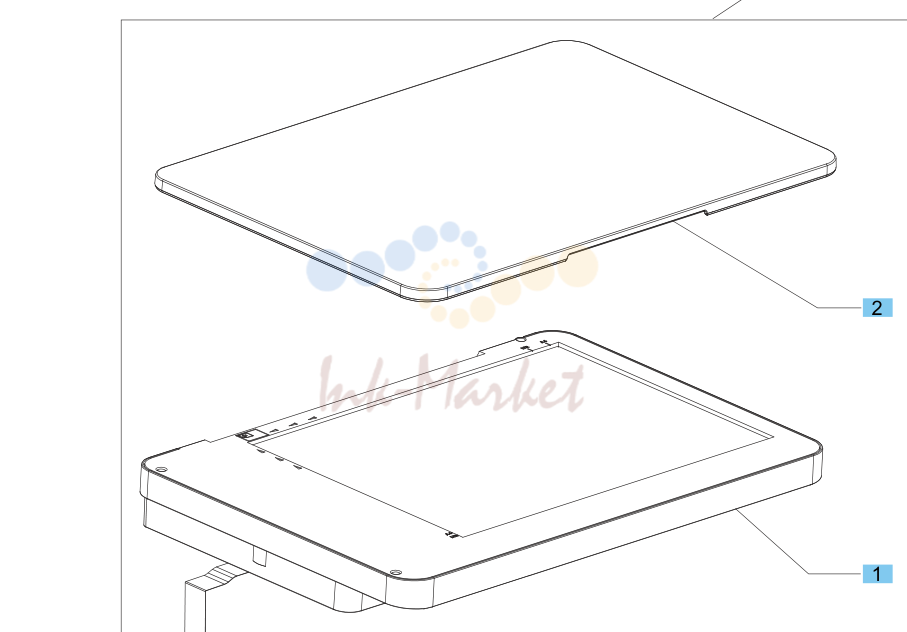

4. Scanner and document feeder (ADF) assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CF547-60108 запросить цену → | Scanner assembly (M176 model) | |
| 2 | CF547-60111 запросить цену → | Lid, document | |
| 3 | CF547-60101 запросить цену → | Scanner/lid assembly |

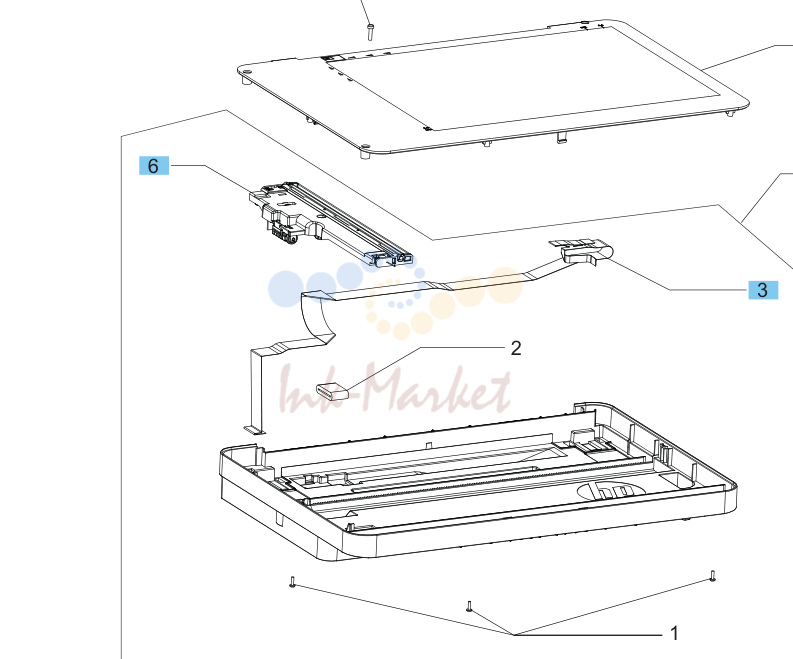

5. Scanner assemblies (M176 model)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | CZ165-60106 запросить цену → | SSA FFC Cable, 20 Pin | |
| 4 | CF547-60112 запросить цену → | Scan bezel assembly | |
| 6 | CZ181-60104 ✓ в наличии | Scan drive system assembly | |
| 7 | CF547-60102 запросить цену → | Scanner base assembly |
6. Scan drive system assembly (M176 and M177 models)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CZ165-60109 ✓ в наличии | Scanner assembly (M177 model) | |
| 2 | CZ165-60112 ✓ в наличии | Auto document feeder assembly | |
| 3 | CZ165-60101 запросить цену → | Scanner/ADF assembly |

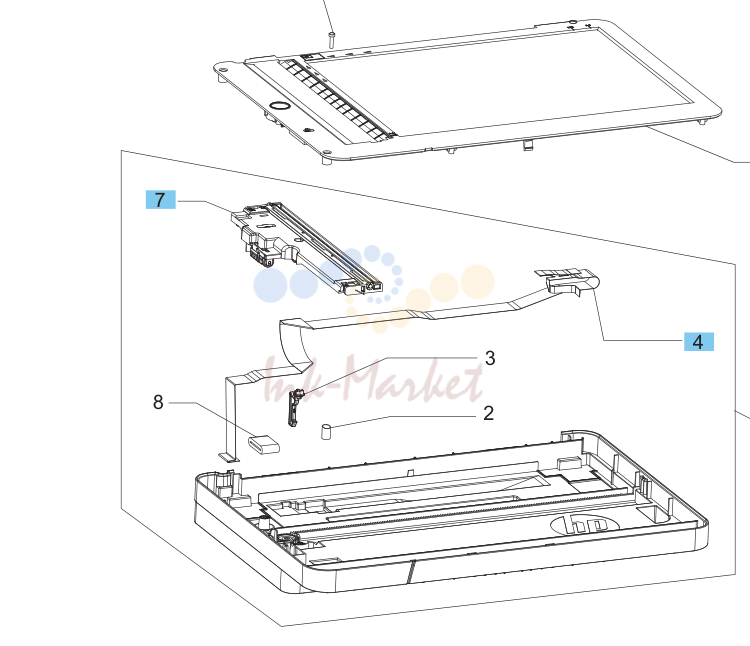

7. Scanner assembly (M177 model)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | CZ165-60106 запросить цену → | SSA FFC Cable, 20 Pin | |
| 5 | CZ165-60115 запросить цену → | Scan bezel assembly | |
| 7 | CZ181-60104 ✓ в наличии | Scan drive system assembly | |
| 9 | CZ165-60102 запросить цену → | Scanner base assembly |

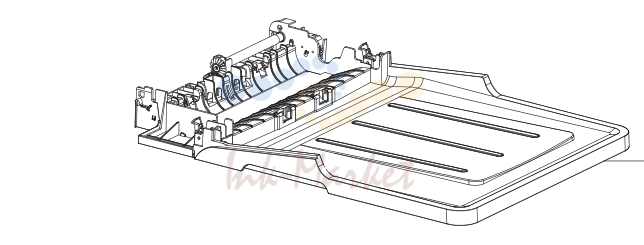

8. Document feeder assembly (M177 model)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CZ165-60111 запросить цену → | ADF base | |
| 2 | CZ181-60107 ✓ в наличии | Core ADF assembly | |
| 3 | CZ165-60110 запросить цену → | ADF top cover assembly |
