Содержание
- 1. Scanner assembly
- 2. Figure 8-2 Scanner assembly (fax/memory-card models)
- 3. Product base assembly locations
- 4. Covers
- 5. Internal assemblies
- 6. Figure 8-6 Internal components (2 of 4)
- 7. Figure 8-7 Internal components (3 of 4)
- 8. Figure 8-8 Internal components (4 of 4)

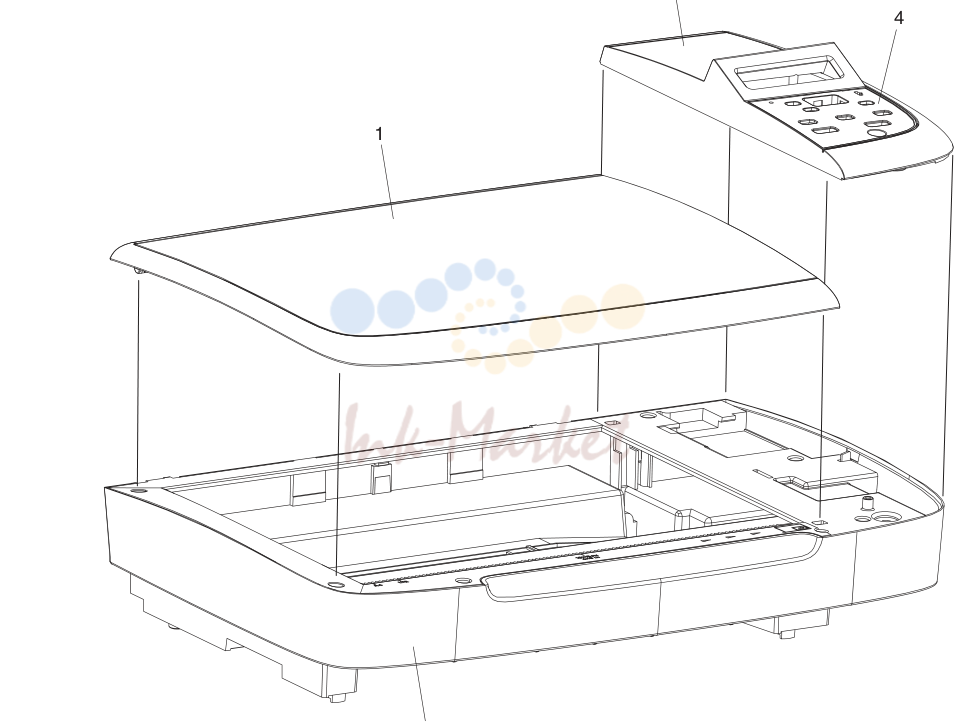

1. Scanner assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CC430-60109 запросить цену → | Scanner lid | |
| 2 | CC430-60110 запросить цену → | Scanner base | |
| 3 | CC430-60101 запросить цену → | Control-panel assembly (Western) | |
| 3 | CC430-60102 запросить цену → | Control-panel assembly (Asian) | |
| 4 | CC430-00002 запросить цену → | Control-panel overlay, English | |
| 4 | CC430-00003 запросить цену → | Control-panel overlay, Spanish | |
| 4 | CC430-00004 запросить цену → | Control-panel overlay, Portuguese | |
| 4 | CC430-00005 запросить цену → | Control-panel overlay, German | |
| 4 | CC430-00006 запросить цену → | Control-panel overlay, French | |
| 4 | CC430-00007 запросить цену → | Control-panel overlay, Dutch | |
| 4 | CC430-00008 запросить цену → | Control-panel overlay, Italian | |
| 4 | CC430-00009 запросить цену → | Control-panel overlay, Swedish | |
| 4 | CC430-00010 запросить цену → | Control-panel overlay, Norwegian | |
| 4 | CC430-00011 запросить цену → | Control-panel overlay, Finnish | |
| 4 | CC430-00012 запросить цену → | Control-panel overlay, Danish | |
| 4 | CC430-00013 запросить цену → | Control-panel overlay, Russian | |
| 4 | CC430-00014 запросить цену → | Control-panel overlay, Czech | |
| 4 | CC430-00015 запросить цену → | Control-panel overlay, Hungarian | |
| 4 | CC430-00016 запросить цену → | Control-panel overlay, Polish | |
| 4 | CC430-00017 запросить цену → | Control-panel overlay, Slovak | |
| 4 | CC430-00018 запросить цену → | Control-panel overlay, Turkish | |
| 4 | CC430-00019 запросить цену → | Control-panel overlay, Greek | |
| 4 | Control-panel overlay, Hebrew CC430-0020 | ||
| 4 | CC430-00021 запросить цену → | Control-panel overlay, Arabic | |
| 4 | CC430-00022 запросить цену → | Control-panel overlay, Chinese, traditional | |
| 4 | CC430-00023 запросить цену → | Control-panel overlay, Korean | |
| 4 | CC430-00024 запросить цену → | Control-panel overlay, Chinese, simplified | |
| 4 | CC430-00025 запросить цену → | Control-panel overlay, Thai | |
| 4 | CC430-00026 запросить цену → | Control-panel overlay, Vietnamese |

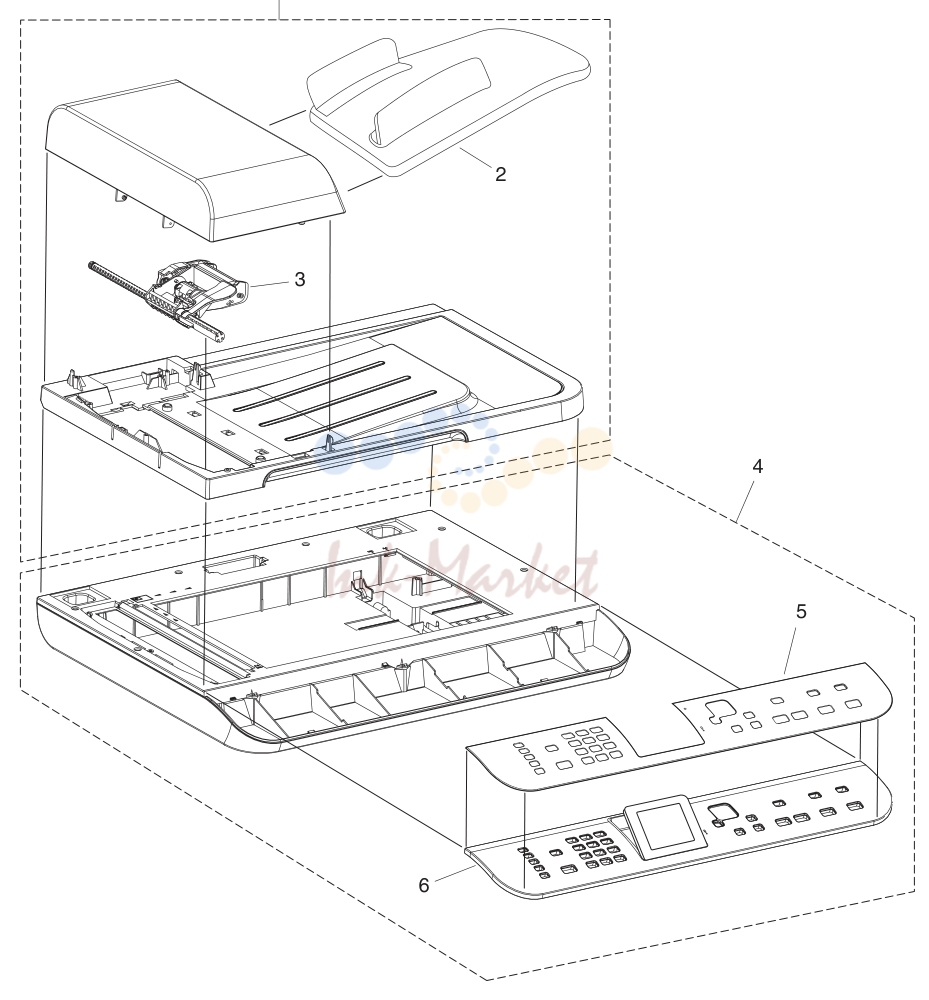

2. Figure 8-2 Scanner assembly (fax/memory-card models)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CC431-60131 запросить цену → | Automatic document feeder (ADF) assembly | |
| 2 | CC431-60119 запросить цену → | ADF input tray | |
| 3 | 5851-2559 запросить цену → | ADF pickup roller assembly | |
| 4 | CC431-60113 запросить цену → | Scanner assembly | |
| 5 | CC431-00002 запросить цену → | Control-panel bezel, English | |
| 5 | CC431-00003 запросить цену → | Control-panel bezel, Spanish | |
| 5 | CC431-00004 запросить цену → | Control-panel bezel, Portuguese | |
| 5 | CC431-00005 запросить цену → | Control-panel bezel, German | |
| 5 | CC431-00006 запросить цену → | Control-panel bezel, French | |
| 5 | CC431-00007 запросить цену → | Control-panel bezel, Dutch | |
| 5 | CC431-00008 запросить цену → | Control-panel bezel, Italian | |
| 5 | CC431-00009 запросить цену → | Control-panel bezel, Swedish | |
| 5 | CC431-00010 запросить цену → | Control-panel bezel, Norwegian | |
| 5 | CC431-00011 запросить цену → | Control-panel bezel, Finnish | |
| 5 | CC431-00012 запросить цену → | Control-panel bezel, Danish | |
| 5 | CC431-00013 запросить цену → | Control-panel bezel, Russian | |
| 5 | CC431-00014 запросить цену → | Control-panel bezel, Czech | |
| 5 | CC431-00015 запросить цену → | Control-panel bezel, Hungarian | |
| 5 | CC431-00016 запросить цену → | Control-panel bezel, Polish | |
| 5 | CC431-00017 запросить цену → | Control-panel bezel, Slovak | |
| 5 | CC431-00018 запросить цену → | Control-panel bezel, Turkish | |
| 5 | CC431-00019 запросить цену → | Control-panel bezel, Greek | |
| 5 | Control-panel bezel, Hebrew CC431-0020 | ||
| 5 | CC431-00021 запросить цену → | Control-panel bezel, Arabic | |
| 5 | CC431-00022 запросить цену → | Control-panel bezel, Chinese, traditional | |
| 5 | CC431-00023 запросить цену → | Control-panel bezel, Korean | |
| 5 | CC431-00024 запросить цену → | Control-panel bezel, Chinese, simplified | |
| 5 | CC431-00025 запросить цену → | Control-panel bezel, Thai | |
| 5 | CC431-00026 запросить цену → | Control-panel bezel, Vietnamese | |
| 6 | CC431-60101 запросить цену → | Control-panel assembly |

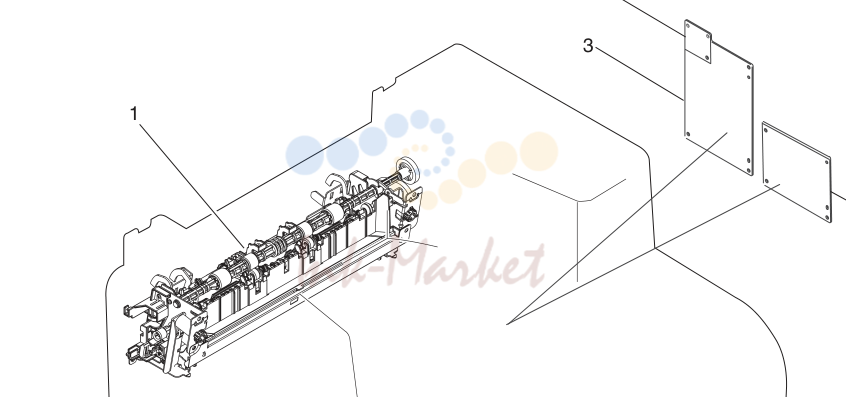

3. Product base assembly locations
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4430-000CN запросить цену → | Fuser assembly (110-127 V) | |
| 1 | RM1-4431-000CN запросить цену → | Fuser assembly (120-240 V) | |
| 2 | RM1-4922-000CN запросить цену → | Paper input cassette | |
| 3 | CC398-60001 запросить цену → | Formatter, fax/memory-card models | |
| 4 | CC367-60001 запросить цену → | DAA (fax card), Americas/Asia (fax/memory-card models only) | |
| 4 | CC514-60002 запросить цену → | DAA (fax card), Europe (fax/memory-card models only) | |
| 5 | CC397-60001 запросить цену → | Formatter, base models | |
| 6 | CC401-60001 запросить цену → | Memory-card assembly (fax/memory-card models only) |

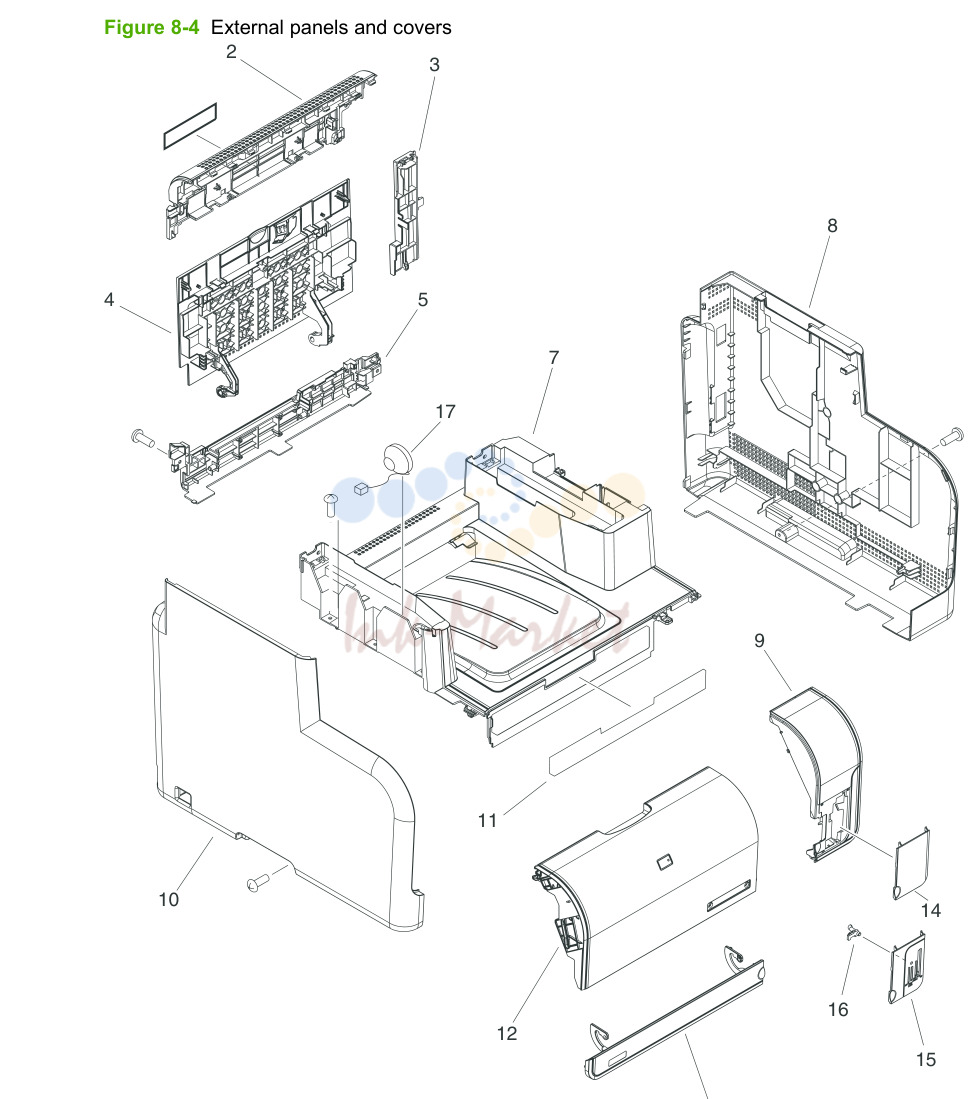

4. Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RC2-3942-000CN запросить цену → | Rear upper cover | |
| 3 | RC2-3959-000CN запросить цену → | Rear center cover | |
| 4 | RC2-3956-000CN запросить цену → | Rear door | |
| 5 | RC2-3958-000CN запросить цену → | Rear lower cover | |
| 7 | RM1-4921-000CN запросить цену → | Upper cover assembly | |
| 8 | RC2-3943-000CN запросить цену → | Right cover | |
| 9 | RC2-3945-000CN запросить цену → | Front right cover | |
| 10 | RC2-3944-000CN запросить цену → | Left cover | |
| 12 | RC2-3955-000CN запросить цену → | Front door | |
| 13 | RL1-1832-000CN запросить цену → | Front lower cover | |
| 14 | RC2-3957-000CN запросить цену → | Blanking cover | |
| 15 | RC2-3951-000CN запросить цену → | Card cover | |
| 16 | RC2-3098-000CN запросить цену → | Light guide | |
| 17 | Speaker Q3948-60113 |

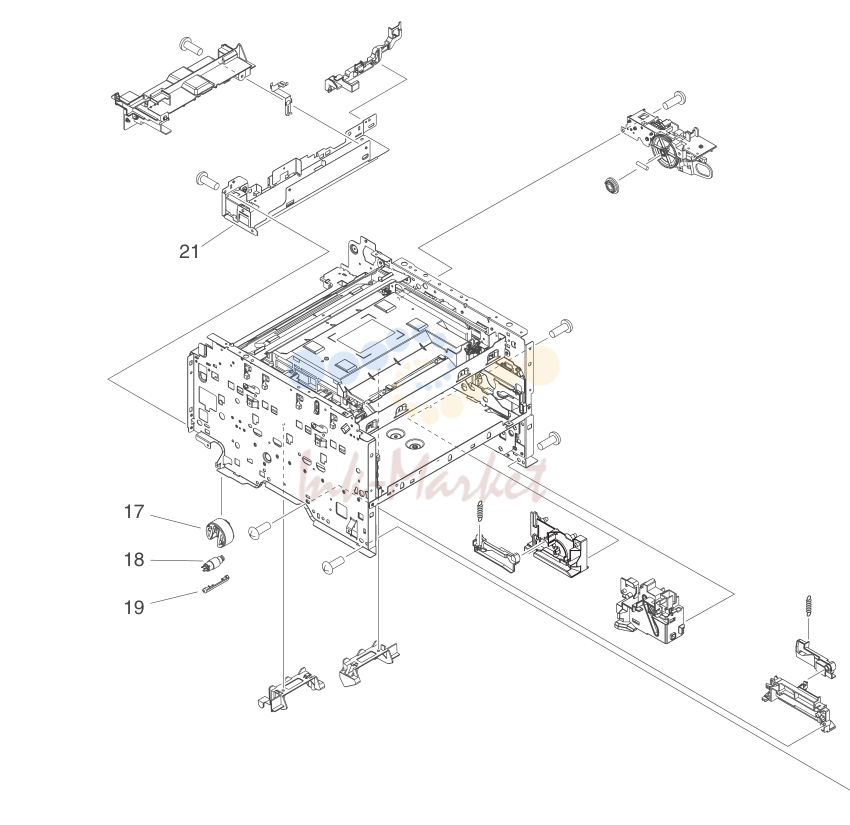

5. Internal assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17 | RM1-4426-000CN запросить цену → | Pickup roller assembly | |
| 18 | RM1-4425-000CN запросить цену → | Separation roller assembly | |
| 19 | RC2-2014-000CN запросить цену → | Holder cover | |
| 21 | RM1-4776-000CN запросить цену → | Fusing power supply assembly (110-127V) | |
| 21 | RM1-4777-000CN запросить цену → | Fusing power supply assembly (220-240V) |

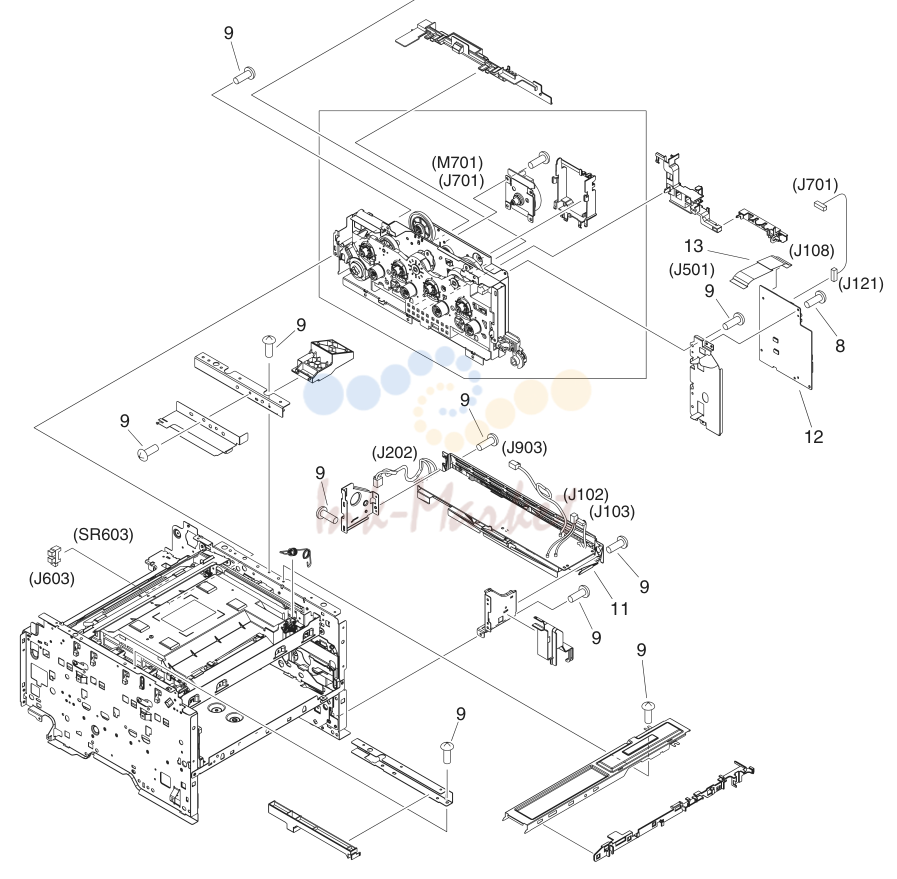

6. Figure 8-6 Internal components (2 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8 | XA9-1449-000CN запросить цену → | Screw, RS, M3x | |
| 9 | XA9-1671-000CN запросить цену → | Screw, M3x | |
| 11 | RM1-5315-000CN запросить цену → | Low-voltage power supply assembly (110-127V) | |
| 11 | RM1-5316-000CN запросить цену → | Low-voltage power supply assembly (220-240V) | |
| 12 | RM1-5313-000CN запросить цену → | DC controller PCA assembly | |
| 13 | RK2-1955-000CN запросить цену → | Flat cable |

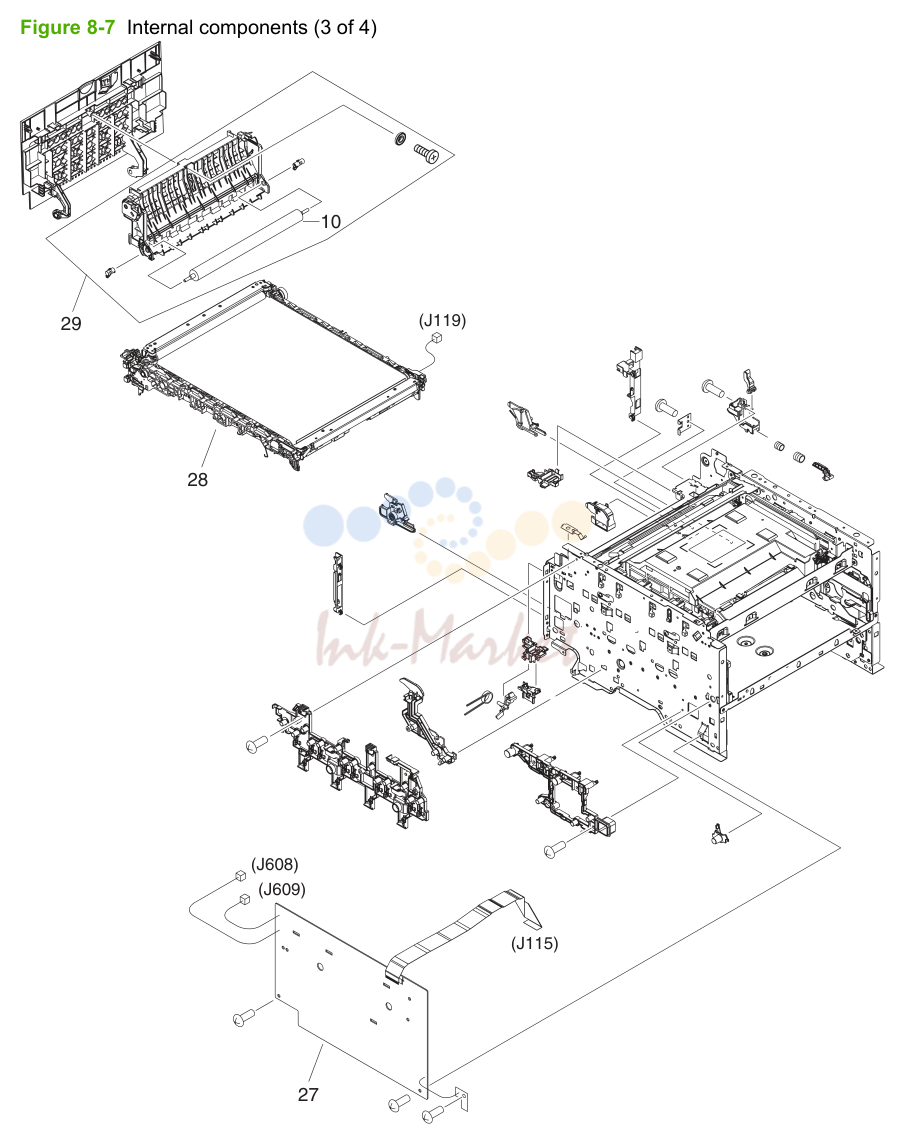

7. Figure 8-7 Internal components (3 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10 | RM1-4445-000CN запросить цену → | Second transfer roller assembly | |
| 27 | RM1-4689-000CN запросить цену → | High-voltage power supply PCA assembly | |
| 28 | RM1-4436-000CN запросить цену → | Intermediate transfer belt assembly | |
| 29 | CC430-67902 запросить цену → | Transfer/paper guide assembly |

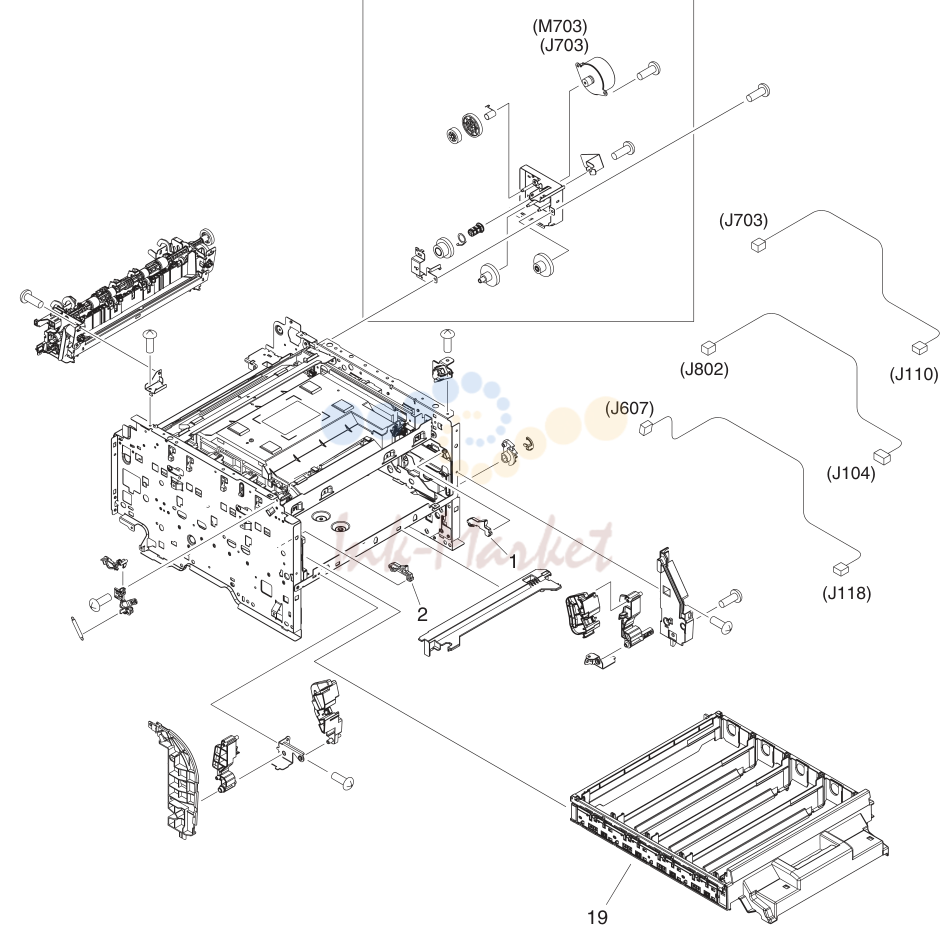

8. Figure 8-8 Internal components (4 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-3109-000CN запросить цену → | Cartridge tray clamp, right | |
| 2 | RC2-3108-000CN запросить цену → | Cartridge tray clamp, left | |
| 19 | RM1-4428-000CN запросить цену → | Cartridge tray assembly |
