Содержание

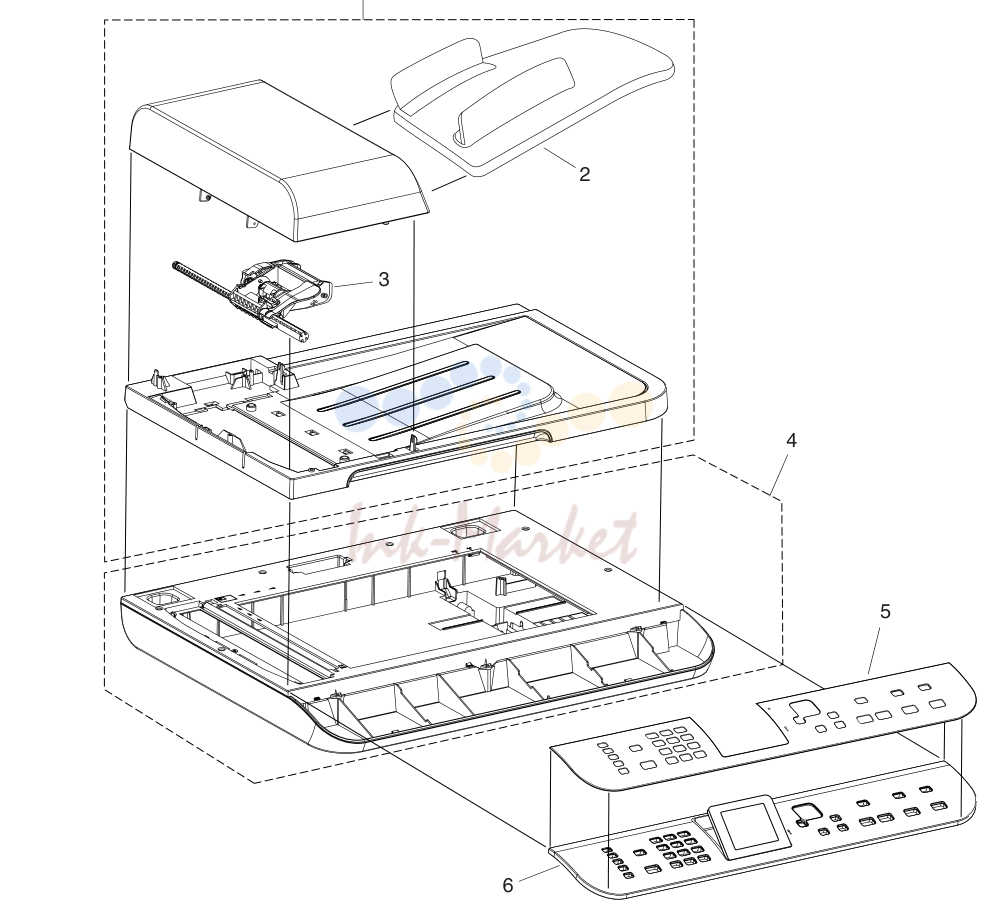

1. Scanner assembly

1. Scanner assembly

№АртикулАльт. артикулОписание
1CC434-67902 запросить цену →Automatic document feeder (ADF) assembly-simplex models
1CC436-67901 запросить цену →Automatic document feeder (ADF) assembly-duplex models
2CC431-60119 запросить цену →ADF input tray
35851-3580 ✓ в наличииADF pickup roller assembly
4CC436-67903 запросить цену →Scanner assembly, base
5CC434-60105 запросить цену →Control-panel overlay, base model, English
5CC434-00006 запросить цену →Control-panel overlay, base model, Spanish
5CC434-00007 запросить цену →Control-panel overlay, base model, Portuguese
5CC434-00008 запросить цену →Control-panel overlay, base model, German
5CC434-00009 запросить цену →Control-panel overlay, base model, French
5CC434-00010 запросить цену →Control-panel overlay, base model, Dutch
5CC434-00011 запросить цену →Control-panel overlay, base model, Italian
5CC434-00012 запросить цену →Control-panel overlay, base model, Swedish
5CC434-00013 запросить цену →Control-panel overlay, base model, Norwegian
5CC434-00014 запросить цену →Control-panel overlay, base model, Finnish
5CC434-00015 запросить цену →Control-panel overlay, base model, Danish
5CC434-00016 запросить цену →Control-panel overlay, base model, Russian
5CC434-00017 запросить цену →Control-panel overlay, base model, Czech
5CC434-00018 запросить цену →Control-panel overlay, base model, Hungarian
5CC434-00019 запросить цену →Control-panel overlay, base model, Polish
5CC434-00020 запросить цену →Control-panel overlay, base model, Slovak
5CC434-00021 запросить цену →Control-panel overlay, base model, Turkish
5CC434-00022 запросить цену →Control-panel overlay, base model, Greek
5CC434-00023 запросить цену →Control-panel overlay, base model, Hebrew
5CC434-00024 запросить цену →Control-panel overlay, base model, Arabic
5CC434-00025 запросить цену →Control-panel overlay, base model, Chinese, traditional
5CC434-00026 запросить цену →Control-panel overlay, base model, Korean
5CC434-00027 запросить цену →Control-panel overlay, base model, Chinese, simplified
5CC434-00028 запросить цену →Control-panel overlay, base model, Thai
5CC434-00029 запросить цену →Control-panel overlay, base model, Vietnamese
5CC436-40003 запросить цену →Control-panel bezel, fax model, English
5CC436-40004 запросить цену →Control-panel bezel, fax model, Spanish
5CC436-40005 запросить цену →Control-panel bezel, fax model, Portuguese
5CC436-40006 запросить цену →Control-panel bezel, fax model, German
5CC436-40007 запросить цену →Control-panel bezel, fax model, French
5CC436-40008 запросить цену →Control-panel bezel, fax model, Dutch
5CC436-40009 запросить цену →Control-panel bezel, fax model, Italian
5CC436-40010 запросить цену →Control-panel bezel, fax model, Swedish
5CC436-40011 запросить цену →Control-panel bezel, fax model, Norwegian
5CC436-40012 запросить цену →Control-panel bezel, fax model, Finnish
5CC436-40013 запросить цену →Control-panel bezel, fax model, Danish
5CC436-40014 запросить цену →Control-panel bezel, fax model, Russian
5CC436-40015 запросить цену →Control-panel bezel, fax model, Czech
5CC436-40016 запросить цену →Control-panel bezel, fax model, Hungarian
5CC436-40017 запросить цену →Control-panel bezel, fax model, Polish
5CC436-40018 запросить цену →Control-panel bezel, fax model, Slovak
5CC436-40019 запросить цену →Control-panel bezel, fax model, Turkish
5CC436-40020 запросить цену →Control-panel bezel, fax model, Greek
5CC436-40021 запросить цену →Control-panel bezel, fax model, Hebrew
5CC436-40022 запросить цену →Control-panel bezel, fax model, Arabic
5CC436-40023 запросить цену →Control-panel bezel, fax model, Chinese, traditional
5CC436-40024 запросить цену →Control-panel bezel, fax model, Korean
5CC436-40025 запросить цену →Control-panel bezel, fax model, Chinese, simplified
5CC436-40026 запросить цену →Control-panel bezel, fax model, Thai
5CC436-40027 запросить цену →Control-panel bezel, fax model, Vietnamese
5CC431-40002 запросить цену →Control-panel bezel, memory-card model, English
5CC431-40003 запросить цену →Control-panel bezel, memory-card model, Spanish
5CC431-40004 запросить цену →Control-panel bezel, memory-card model, Portuguese
5CC431-40005 запросить цену →Control-panel bezel, memory-card model, German
5CC431-40006 запросить цену →Control-panel bezel, memory-card model, French
5CC431-40007 запросить цену →Control-panel bezel, memory-card model, Dutch
5CC431-40008 запросить цену →Control-panel bezel, memory-card model, Italian
5CC431-40009 запросить цену →Control-panel bezel, memory-card model, Swedish
5CC431-40010 запросить цену →Control-panel bezel, memory-card model, Norwegian
5CC431-40011 запросить цену →Control-panel bezel, memory-card model, Finnish
5CC431-40012 запросить цену →Control-panel bezel, memory-card model, Danish
5CC431-40013 запросить цену →Control-panel bezel, memory-card model, Russian
5CC431-40014 запросить цену →Control-panel bezel, memory-card model, Czech
334Chapter 8 Parts and diagrams ENWW
5CC431-40015 запросить цену →Control-panel bezel, memory-card model, Hungarian
5CC431-40016 запросить цену →Control-panel bezel, memory-card model, Polish
5CC431-40017 запросить цену →Control-panel bezel, memory-card model, Slovak
5CC431-40018 запросить цену →Control-panel bezel, memory-card model, Turkish
5CC431-40019 запросить цену →Control-panel bezel, memory-card model, Greek
5CC431-40020 запросить цену →Control-panel bezel, memory-card model, Hebrew
5CC431-40021 запросить цену →Control-panel bezel, memory-card model, Arabic
5CC431-40022 запросить цену →Control-panel bezel, memory-card model, Chinese, traditional
5CC431-40023 запросить цену →Control-panel bezel, memory-card model, Korean
5CC431-40024 запросить цену →Control-panel bezel, memory-card model, Chinese, simplified
5CC431-40025 запросить цену →Control-panel bezel, memory-card model, Thai
5CC431-40026 запросить цену →Control-panel bezel, memory-card model, Vietnamese
6CC434-60101 запросить цену →Control-panel assembly, Western, base model
6CC431-60101 запросить цену →Control-panel assembly, Western, fax/memory-card models
6CC434-60102 запросить цену →Control-panel assembly, Asian

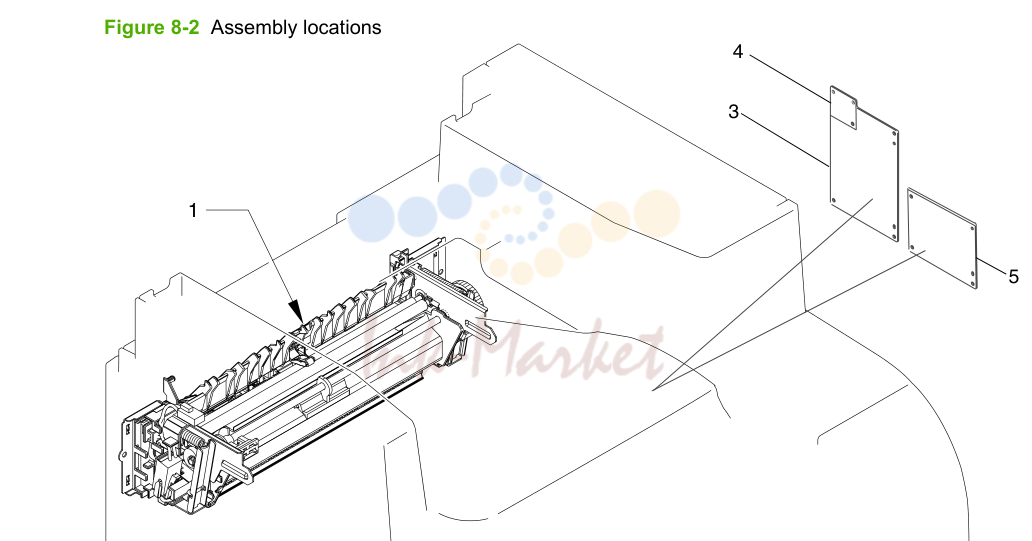

2. Assembly locations

2. Assembly locations

№АртикулАльт. артикулОписание
1RM1-6740-000CN запросить цену →Fuser assembly (110-127 V)
1RM1-6741-000CN запросить цену →Fuser assembly (220-240 V)
2RM1-4860-000CN запросить цену →Paper input cassette
3CC400-67901 запросить цену →Formatter, fax models
3CE684-67901 запросить цену →Formatter, business
4CC367-60001 запросить цену →DAA (fax card), Americas/Asia (fax models only)
4CC514-60002 запросить цену →DAA (fax card), Europe (fax models only)
5CC399-67901 запросить цену →Formatter, base model
6CC401-67901 запросить цену →Memory-card assembly (memory-card models only)

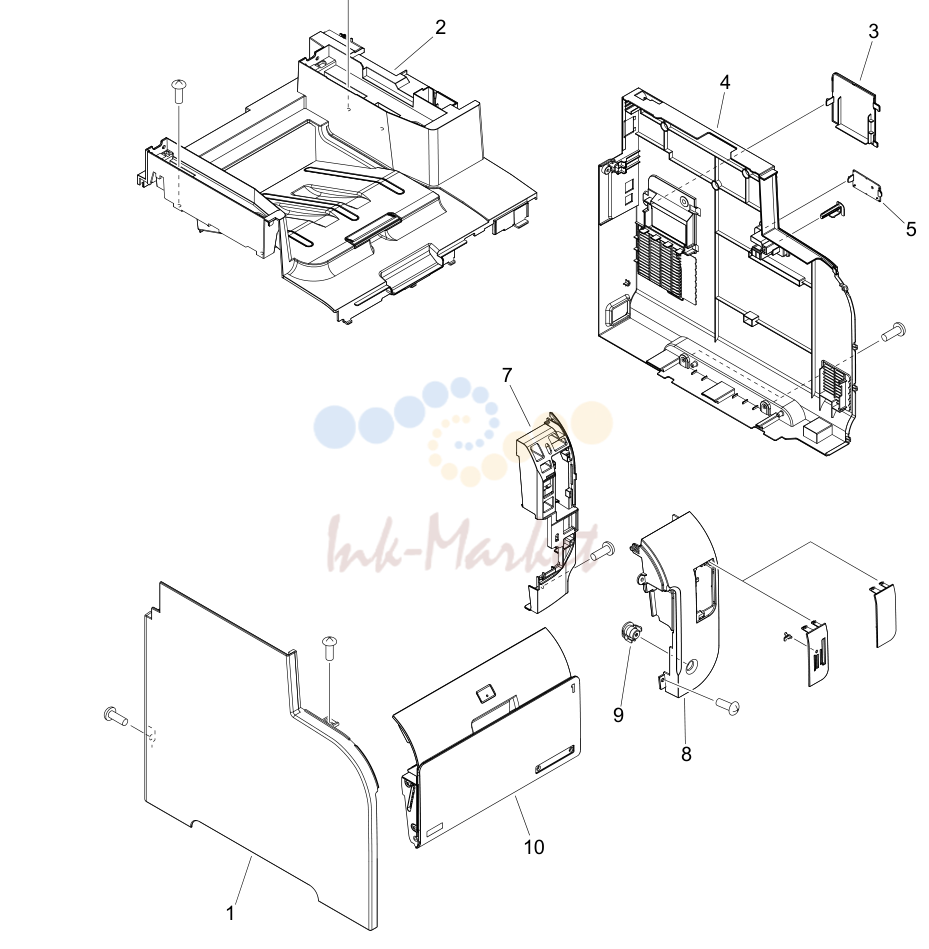

3. Covers

3. Covers

№АртикулАльт. артикулОписание
1RC2-3913-000CN запросить цену →Cover, left
2RM1-4911-000CN запросить цену →Upper cover assembly
3RC2-3614-000CN запросить цену →Cover, DIMM
4RC2-3912-000CN запросить цену →Cover, right
5RC2-3918-000CN запросить цену →Cover, IOT
7RC2-3915-000CN запросить цену →Cover, right front, lower
8RC2-3914-000CN запросить цену →Cover, right front
9RC2-3612-000CN запросить цену →Button, power
10RM1-4848-000CN запросить цену →Front door assembly

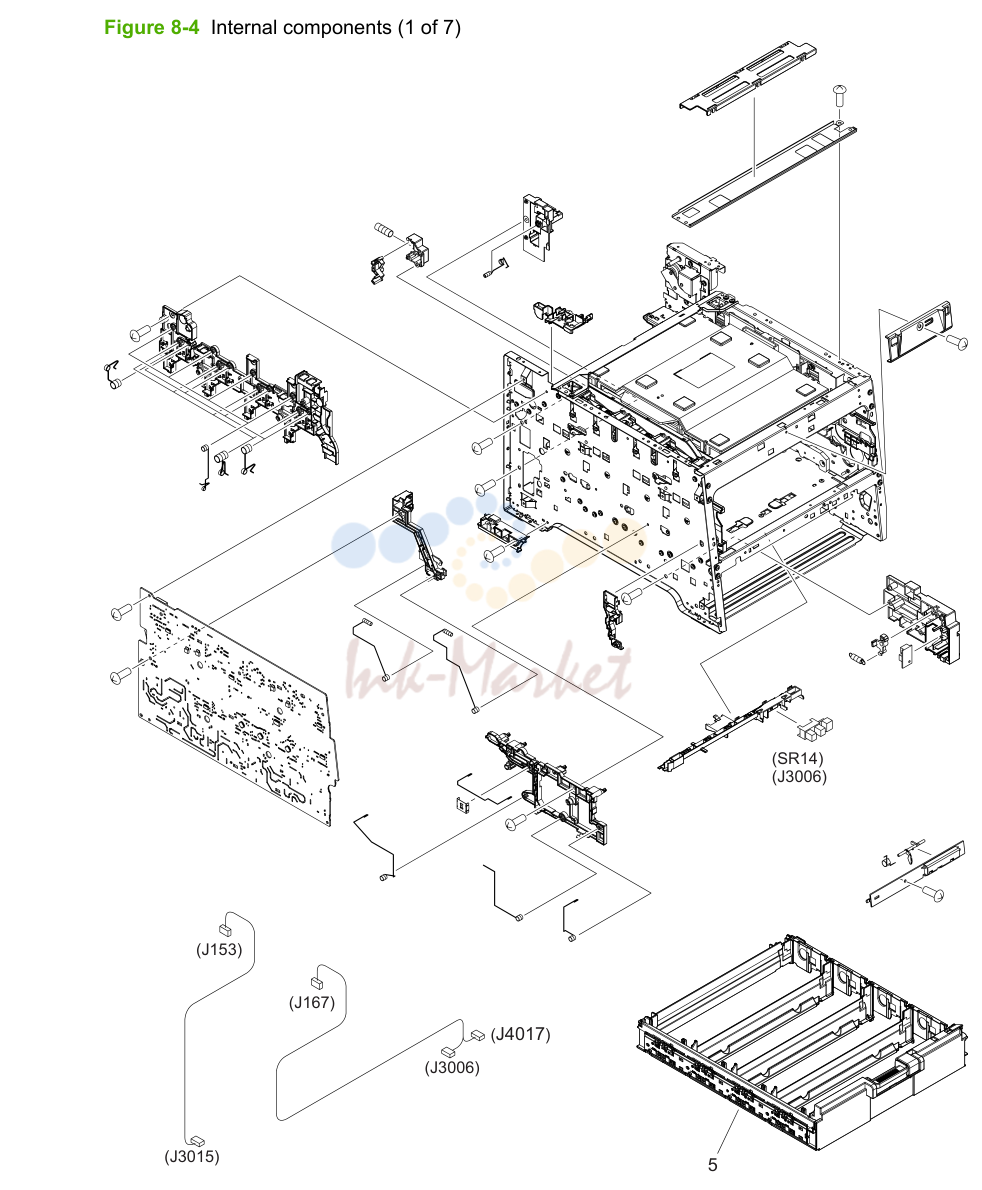

4. Internal assemblies

4. Internal assemblies

№АртикулАльт. артикулОписание
2RM1-4850-000CN запросить цену →Color misregistration sensor assembly
3RM1-4852-000CN запросить цену →Intermediate transfer belt assembly
4RL1-1802-000CN запросить цену →Roller, paper pickup

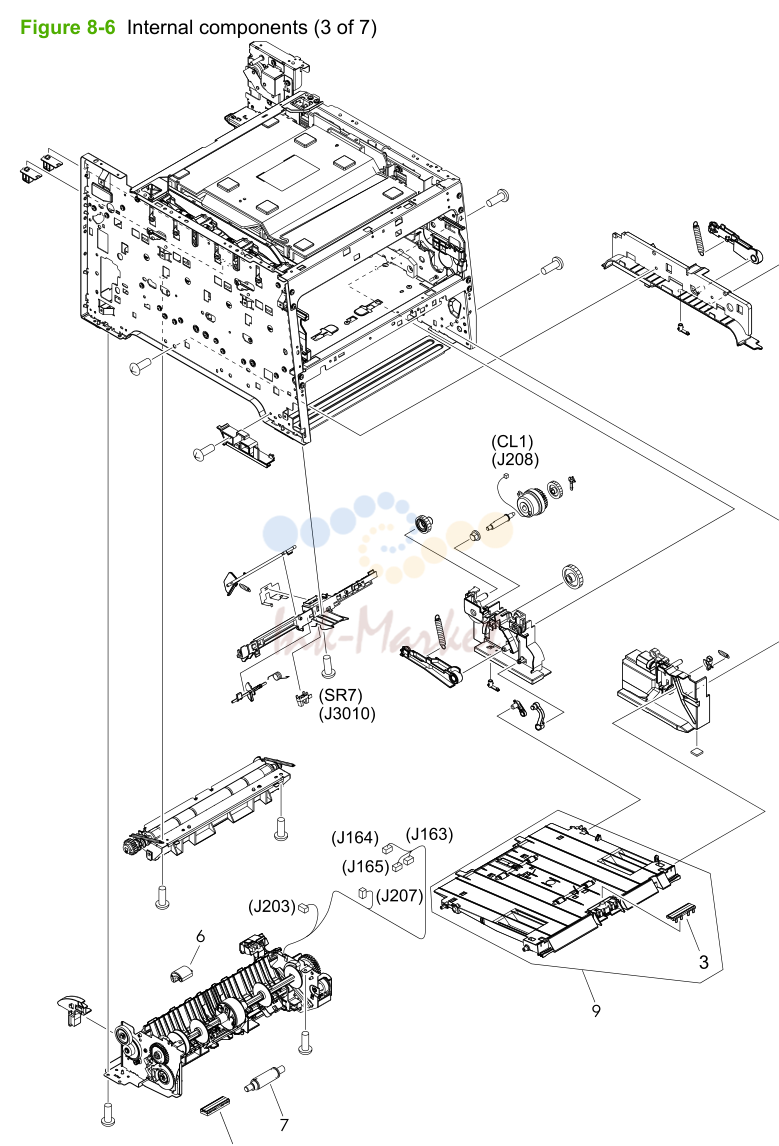

5. Figure 8-6 Internal components (3 of 7)

5. Figure 8-6 Internal components (3 of 7)

№АртикулАльт. артикулОписание
3RL1-1785-000CN запросить цену →Pad, separation
6RM1-4426-000CN запросить цену →Pickup roller assembly
7RM1-4840-000CN запросить цену →Separation roller assembly
8RC2-2014-000CN запросить цену →Cover, holder
9RM1-4839-000CN запросить цену →MP paper pickup assembly (Tray 1)

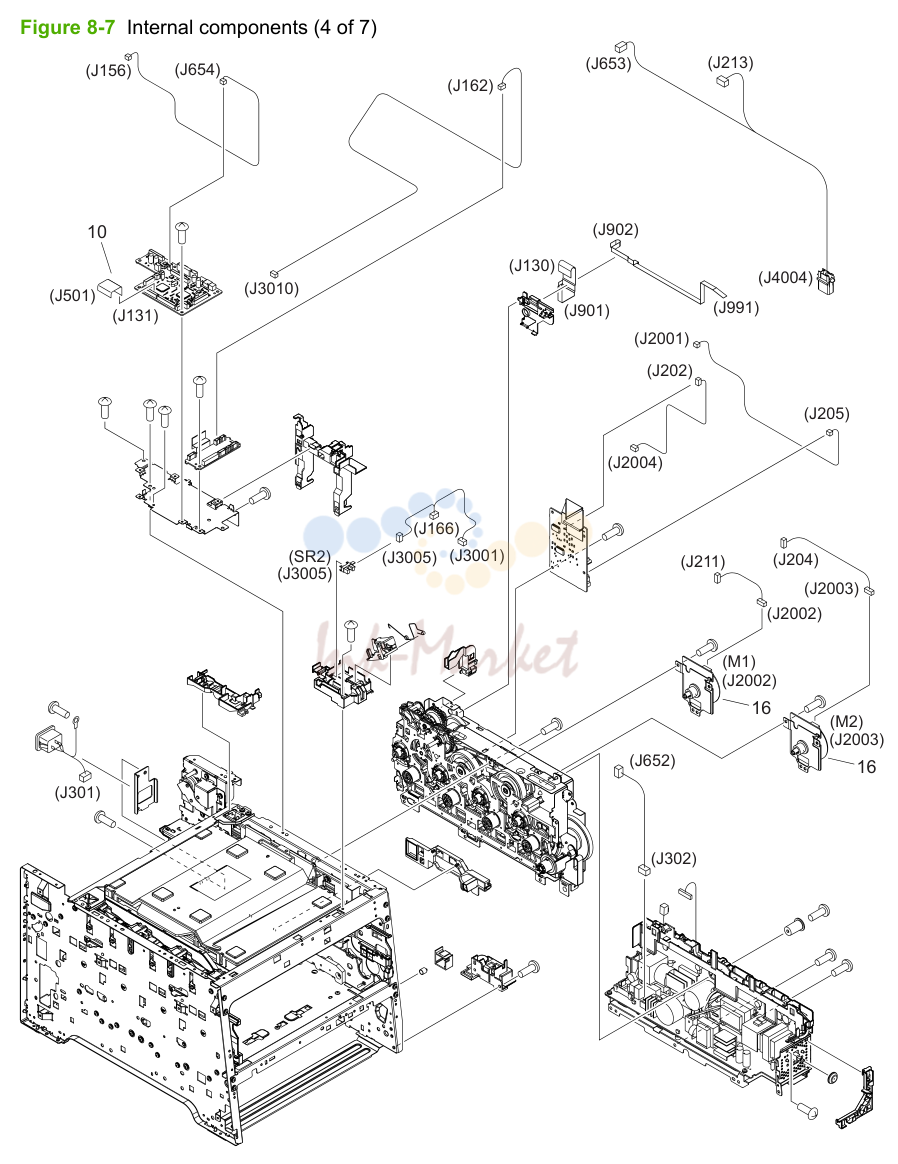

6. Figure 8-7 Internal components (4 of 7)

6. Figure 8-7 Internal components (4 of 7)

№АртикулАльт. артикулОписание
4RK2-2276-000CN запросить цену →Fan
6RM1-4873-000CN запросить цену →Paper delivery assembly
7RM1-6740-000CN запросить цену →Fuser assembly (110-127 V)
7RM1-6741-000CN запросить цену →Fuser assembly (220-240 V)

7. Figure 8-9 Internal components (6 of 7)-simplex models

7. Figure 8-9 Internal components (6 of 7)-simplex models

№АртикулАльт. артикулОписание
1Link, guide1 Not orderable
2RC2-3604-000CN запросить цену →Door, rear
3RL1-1822-000CN запросить цену →Cover, rear
4RC2-3598-000CN запросить цену →Stopper, door, rear
5RC2-3599-000CN запросить цену →Cap, link
6RM1-4838-000CN запросить цену →Paper feed guide assembly (simplex and duplex products)
1Depending on which end of the link-guide attachment point has failed, replace either the rear door, or the entire product (the
2The paper-feed guide includes the transfer roller.

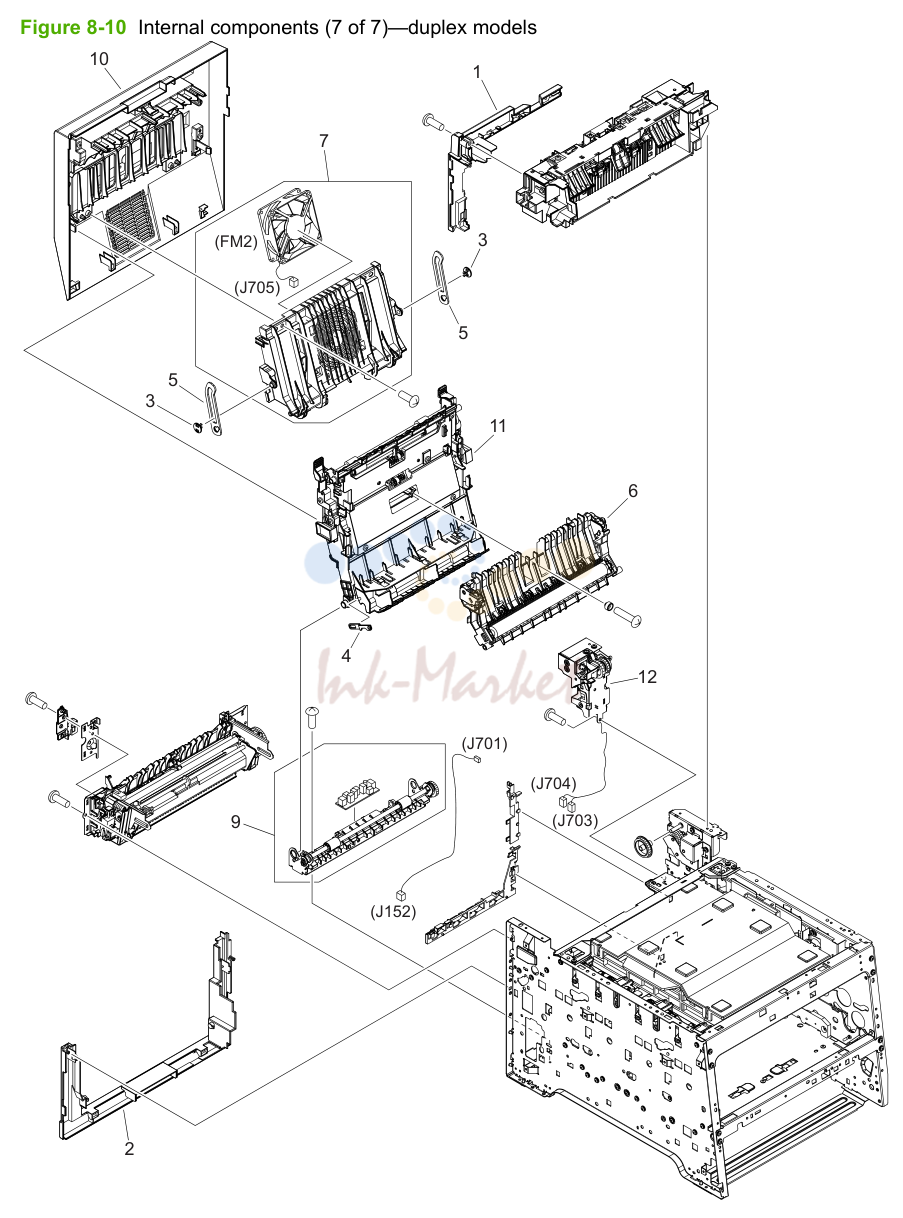

8. Figure 8-10 Internal components (7 of 7)-duplex models

8. Figure 8-10 Internal components (7 of 7)-duplex models

№АртикулАльт. артикулОписание
1RL1-1823-000CN запросить цену →Cover, upper rear
2RC2-3748-000CN запросить цену →Cover, lower rear
3RC2-3774-000CN запросить цену →Cap, link
4Link, guide1 Not orderable
5RC2-3750-000CN запросить цену →Link, door
6RM1-4838-000CN запросить цену →Paper feed guide assembly (simplex and duplex products)
7RM1-4876-000CN запросить цену →Rear door rib assembly
9RM1-4877-000CN запросить цену →Paper re-pickup guide assembly
10RM1-4878-000CN запросить цену →Rear door assembly
11RM1-4879-000CN запросить цену →Duplexing-feed guide assembly
12RM1-4880-000CN запросить цену →Reverse drive assembly
1Depending on which end of the link-guide attachment point has failed, replace either the duplexing-feed guide assembly, or
2The paper-feed guide includes the transfer roller.

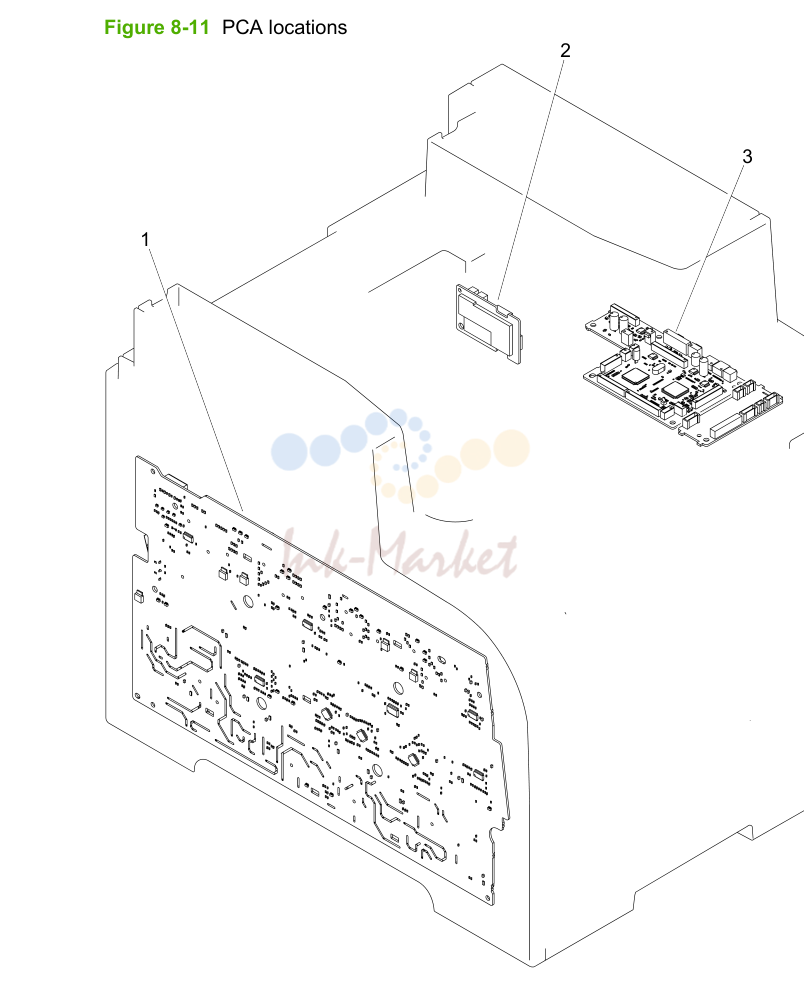

9. PCAs

9. PCAs

№АртикулАльт. артикулОписание
1RM1-5294-000CN запросить цену →High-voltage power supply PCA
2RM1-5303-000CN запросить цену →Power supply sub PCA
3RM1-5431-000CN запросить цену →DC controller PCA
