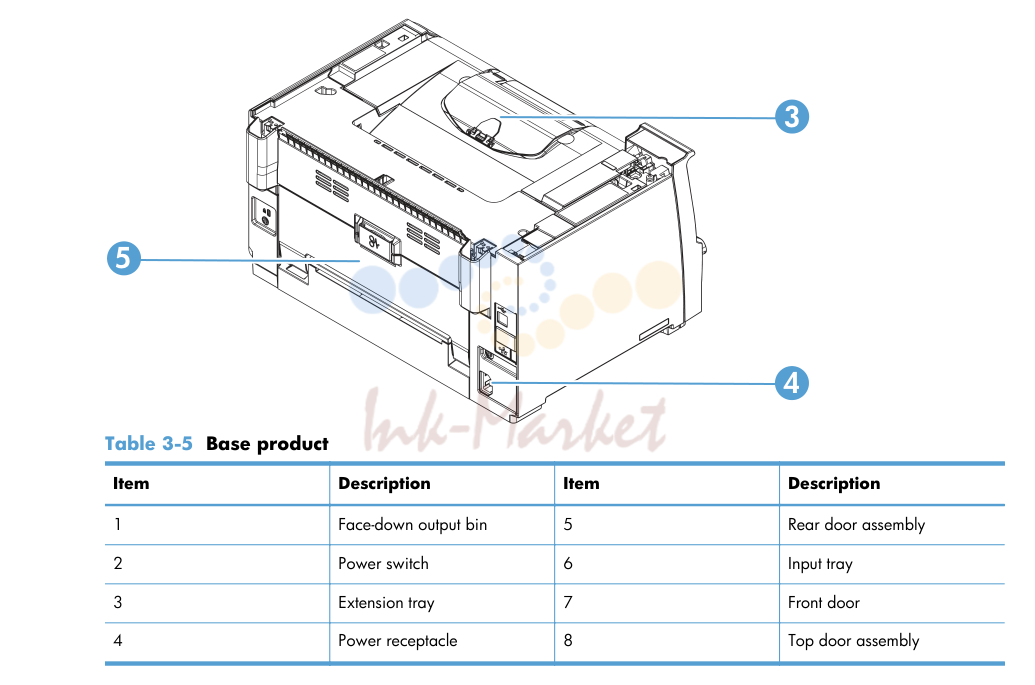

1. Assembly locations

1. Assembly locations

№АртикулАльт. артикулОписание
1Face-down output bin 5 Rear door assembly
2Power switch 6 Input tray
3Extension tray 7 Front door
4Power receptacle 8 Top door assembly

2. Covers, panels, and doors

2. Covers, panels, and doors

№АртикулАльт. артикулОписание
1RL1-3287-000 запросить цену →Door, front
2RC3-1294-000 запросить цену →Cover, fixing
3RC3-1287-000 запросить цену →Cover, blanking
4RC3-1808-000 запросить цену →Cover, network plug
5RM1-7216-000 запросить цену →Rear cover/2nd transfer assembly
6RM1-7278-000 запросить цену →Upper cover assembly
7RM1-7235-000 запросить цену →Power supply cover assembly
8RL1-3290-000 запросить цену →Cover, right upper
9RL1-2729-000 запросить цену →Cover, left
10RM1-7280-000 запросить цену →Right cover assembly
11RC3-1288-000 запросить цену →Cover, left front
12RC3-1799-000 запросить цену →Guide, flexible flat cable
13RC3-1289-000 запросить цену →Cover, CP hole

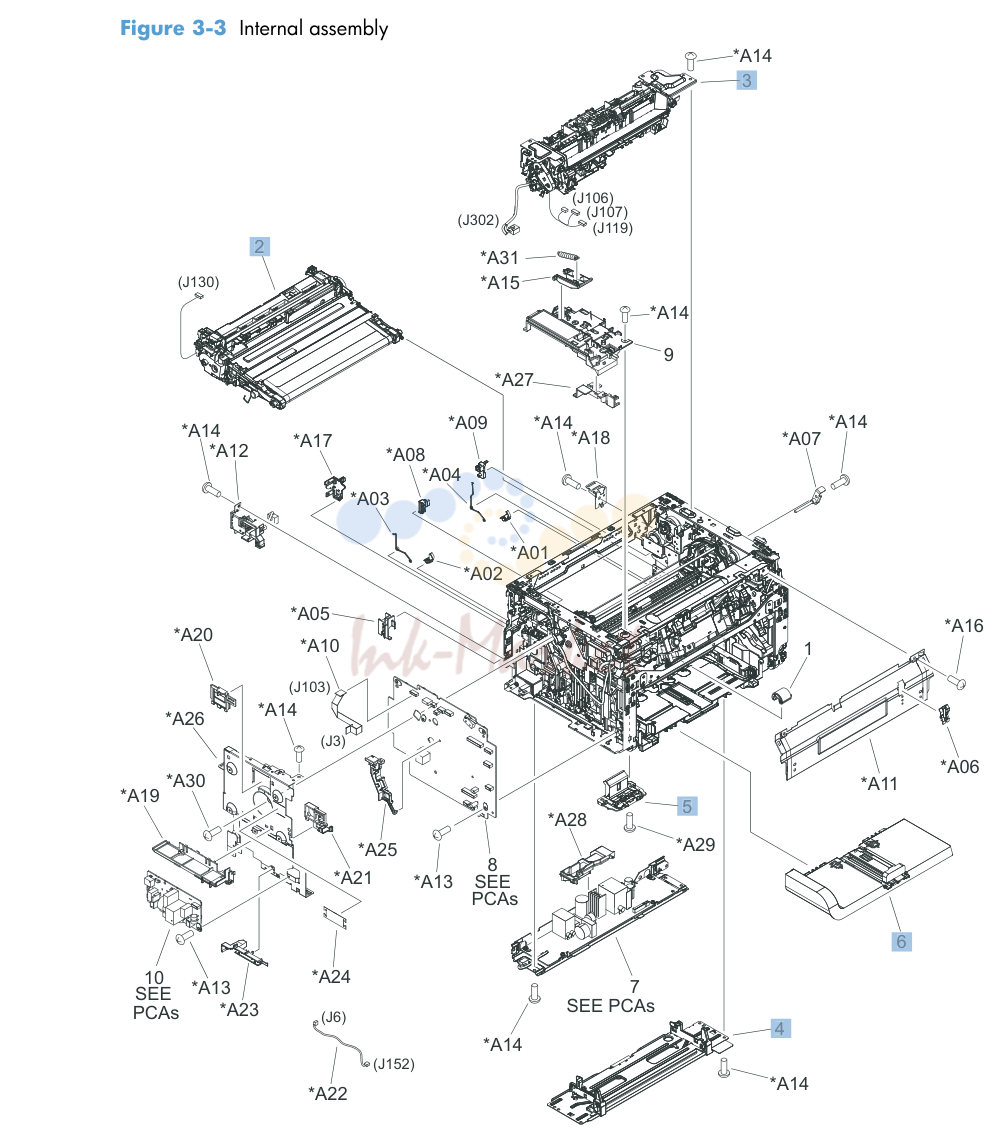

3. Internal assembly

3. Internal assembly

№АртикулАльт. артикулОписание
1RL1-2671-000 запросить цену →Roller, paper pick-up
2RM1-7274-000 запросить цену →Intermediate transfer belt assembly (ITB)
3RM1-7211-000 запросить цену →Paper delivery assembly, fuser (110-127 V)
3RM1-7269-000 запросить цену →Paper delivery assembly, fuser (220-240 V)
4RM1-7213-000 запросить цену →Plate assembly, base
5RM1-7228-000 запросить цену →Pad assembly, separation
6RM1-7276-000 запросить цену →Tray, main assembly
7RM1-7279-000 запросить цену →Cover assembly, inner

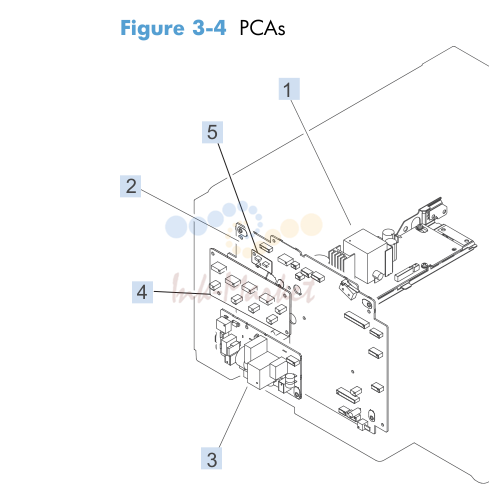

4. PCAs

4. PCAs

№АртикулАльт. артикулОписание
1RM1-8203-000 запросить цену →Power supply, low-voltage (110-127 V)
1RM1-8204-000 запросить цену →Power supply, low-voltage (220-240 V)
2RM1-8205-000 запросить цену →Engine controller PCA
3RM1-8201-000 запросить цену →Fuser power supply PCA (110-127 V)
3RM1-8202-000 запросить цену →Fuser power supply PCA (220-240 V)
4CE865-60001 запросить цену →Formatter, base
4CE938-60001 запросить цену →Formatter, wireless
51150-7940 запросить цену →Wireless N module (wireless models only)

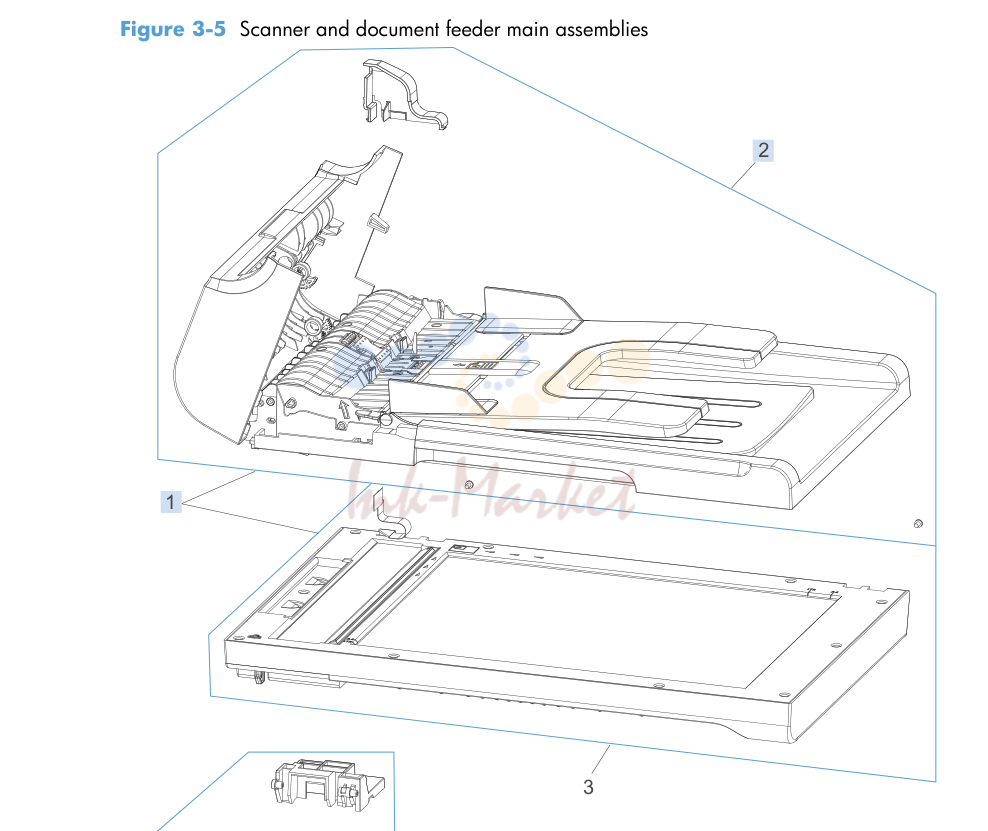

5. Scanner and document feeder (ADF) main

5. Scanner and document feeder (ADF) main

№АртикулАльт. артикулОписание
1CE865-60125 запросить цену →Scanner/ADF assembly (no control panel)
2CE865-60121 запросить цену →Document feeder (ADF) assembly
4CE865-60106 запросить цену →Control panel assembly, Western
4CE865-60107 запросить цену →Control panel assembly, Asian

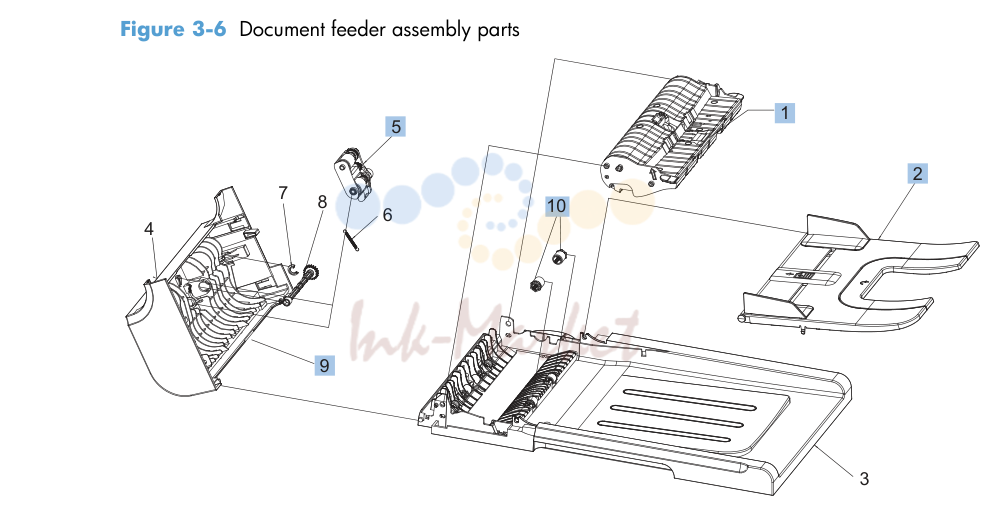

6. Document feeder internal components

6. Document feeder internal components

№АртикулАльт. артикулОписание
1Separation pad assembly (ADF) Q7400-60005
2CE538-60122 ✓ в наличииInput tray, assembly (ADF)
5CE538-60137 ✓ в наличииPick arm assembly (ADF)
9CE538-40028 ✓ в наличииCover, inner (ADF)
10Roller assembly, post-scan pinch (ADF) Q7400-60163
