Содержание
- 1. Assembly locations
- 2. Covers, panels, and doors
- 3. Internal assemblies
- 4. Figure 2-4 Internal components (2 of 4)
- 5. Figure 2-5 Internal components (3 of 4)
- 6. Figure 2-6 Internal components (4 of 4)
- 7. Scanner and document feeder (ADF) main
- 8. Document feeder internal components

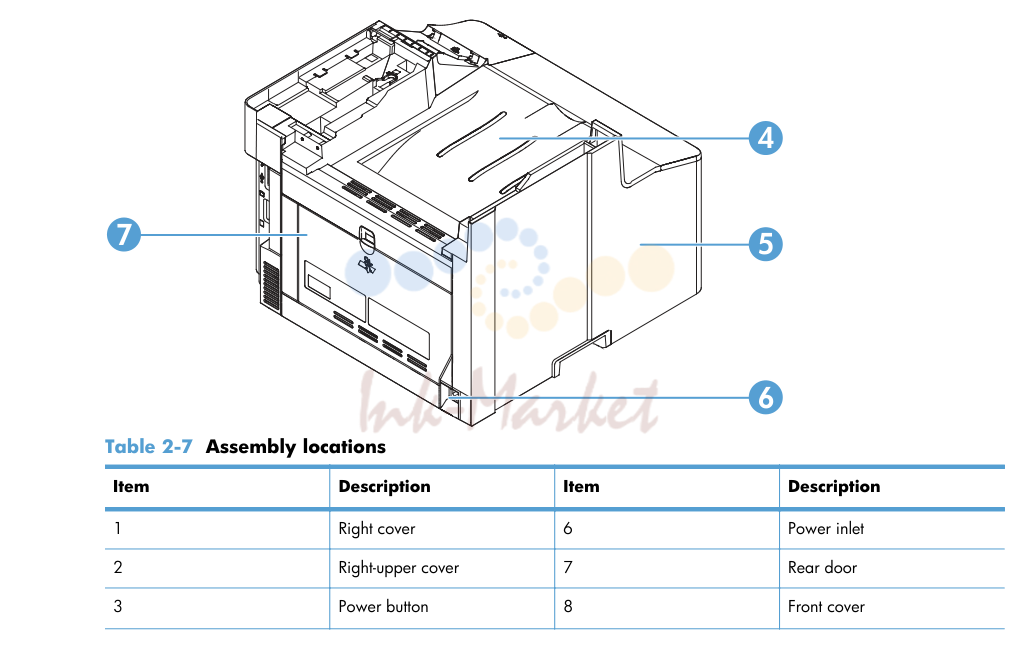

1. Assembly locations
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Right cover 6 Power inlet | ||
| 2 | Right-upper cover 7 Rear door | ||
| 3 | Power button 8 Front cover | ||
| 4 | Output bin 9 Front door | ||
| 5 | Left cover 10 Upper cover | ||
| 88 | Chapter 2 Parts and diagrams ENWW |

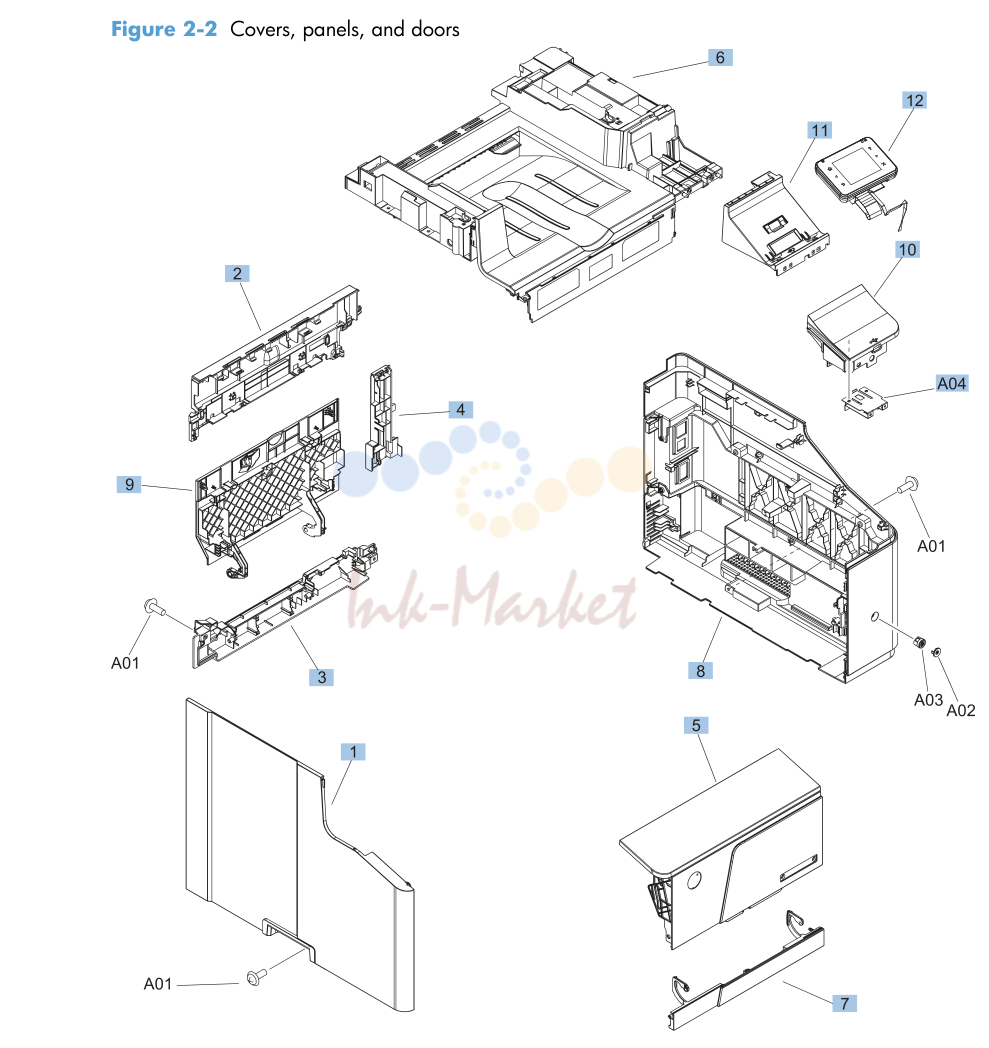

2. Covers, panels, and doors
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC3-2793-000 запросить цену → | Cover, left | |
| 2 | RC3-2795-000 запросить цену → | Cover, rear upper | |
| 3 | RC3-2658-000 запросить цену → | Cover, rear lower | |
| 4 | RC3-2657-000 запросить цену → | Cover, rear right | |
| 5 | RM1-8795-000 запросить цену → | Door, front | |
| 6 | RM1-8796-000 запросить цену → | Cover, upper assembly | |
| 7 | RM1-8769-000 запросить цену → | Cover, front | |
| 8 | Cover, right RM1-8797-00 | ||
| 9 | RC3-2659-000 запросить цену → | Door, rear | |
| 10 | RC3-2788-000 запросить цену → | Cover, right-upper | |
| 11 | RC3-2800-000 запросить цену → | Cover, upper-right | |
| 12 | CF145-60101 запросить цену → | Control-panel assembly |

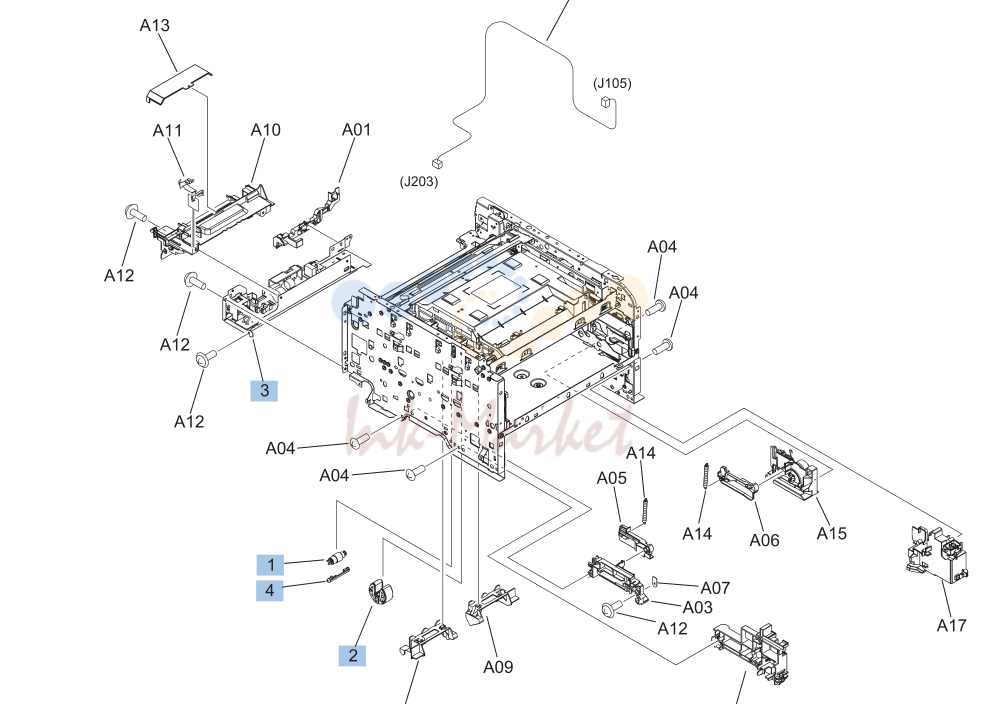

3. Internal assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8765-000 запросить цену → | Roller, separation assembly | |
| 2 | RM1-8047-000 запросить цену → | Roller, pickup assembly | |
| 3 | RM1-8710-000 запросить цену → | Fuser power supply assembly (220V-240V) | |
| 3 | RM1-8709-000 запросить цену → | Fuser power supply assembly (110V-127V) | |
| 4 | RC2-2014-000 запросить цену → | Cover, holder | |
| 5 | RM1-8772-000 запросить цену → | Tray assembly |

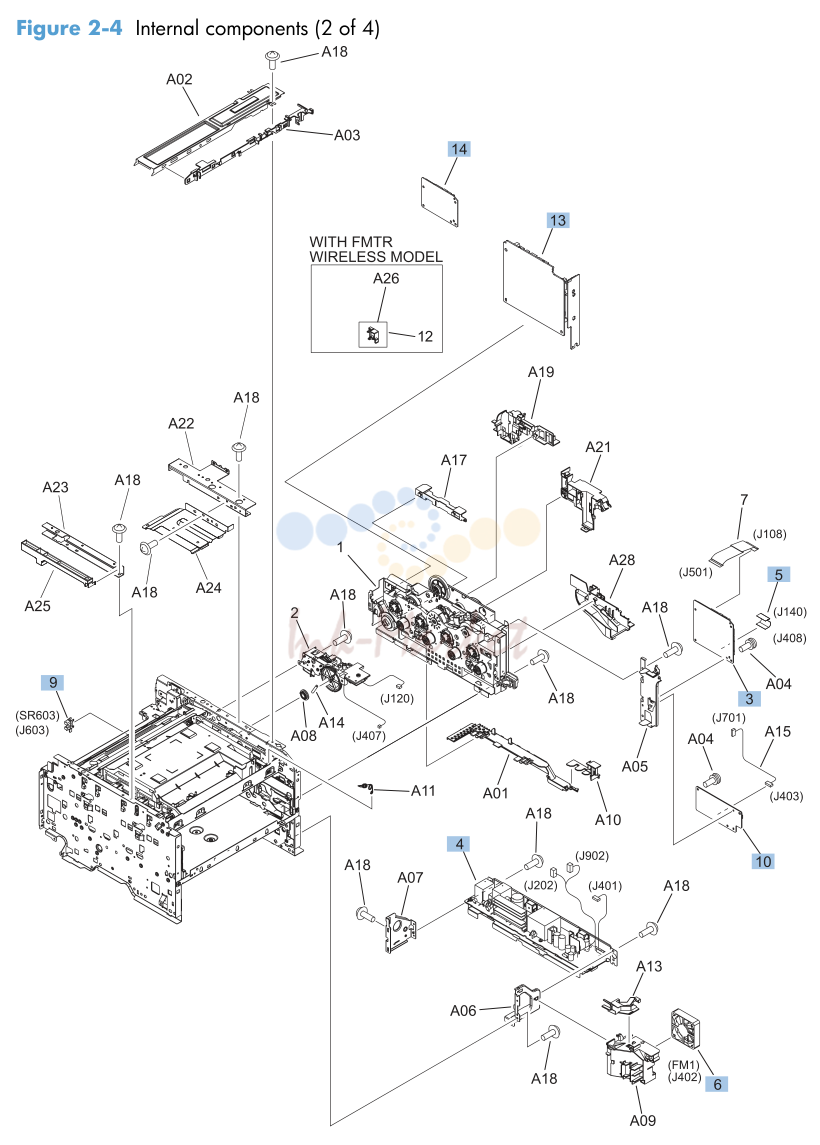

4. Figure 2-4 Internal components (2 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-9328-000 запросить цену → | Main drive assembly | |
| 2 | RM1-8785-000 запросить цену → | Sub drive assembly | |
| 3 | RM1-8704-000 запросить цену → | DC controller PCA | |
| 4 | RM1-9012-000 запросить цену → | Low voltage power supply assembly (110V-127V) | |
| 4 | RM1-9014-000 запросить цену → | Low voltage power supply assembly (220V-240V) | |
| 5 | RK2-4540-000 запросить цену → | Cable, flexible flat (base, network model) | |
| 6 | RK2-4255-000 запросить цену → | Fan | |
| 10 | RM1-8706-000 запросить цену → | PCA, driver assembly | |
| 11 | RK2-4546-000 запросить цену → | Cable, flexible flat (network model) | |
| 13 | CF224-60001 ✓ в наличии | Formatter PCA | |
| 13 | CF206-60001 запросить цену → | Fax PCA (U.S.) | |
| 13 | CF207-60001 ✓ в наличии | Fax PCA (Europe) | |
| 13 | CF208-60001 запросить цену → | Fax PCA (Brazil) | |
| 14 | 1150-7940 запросить цену → | Wireless PCA |

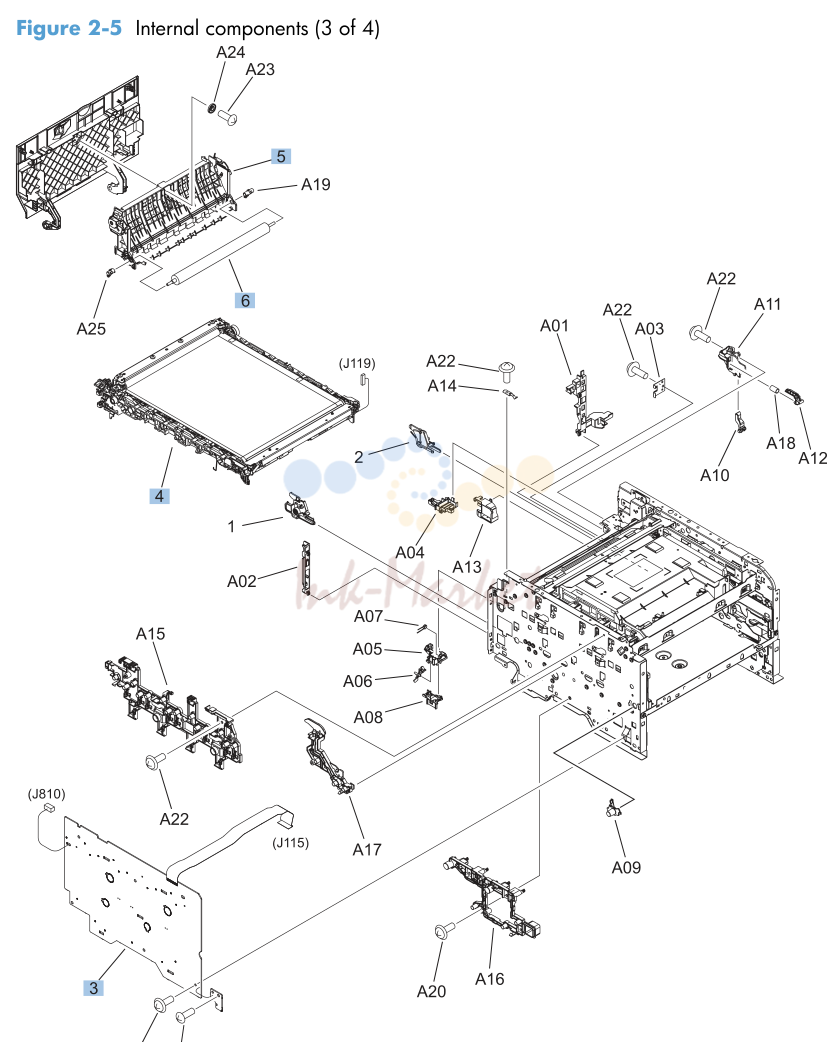

5. Figure 2-5 Internal components (3 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4482-000 запросить цену → | ITB lock lever assembly, left | |
| 2 | RM1-4483-000 запросить цену → | ITB lock lever assembly, right | |
| 3 | RM1-8705-000 запросить цену → | High voltage PCA | |
| 4 | RM1-8777-000 запросить цену → | Intermediate transfer belt assembly (ITB) | |
| 5 | RM1-8779-000 запросить цену → | Paper feed guide assembly | |
| 6 | RM1-4445-000 запросить цену → | Roller, transfer |

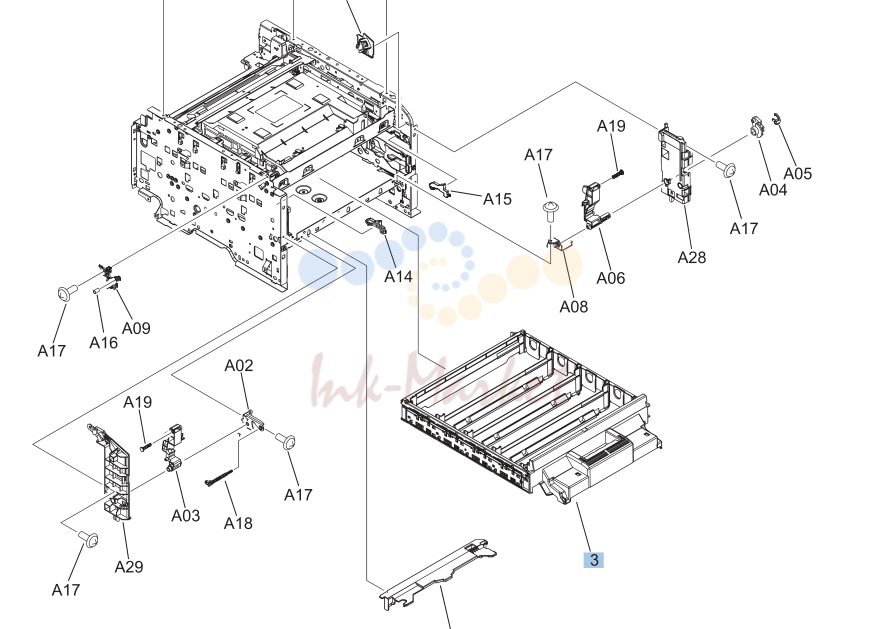

6. Figure 2-6 Internal components (4 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-8780-000 запросить цену → | Fuser assembly (110V-127V) | |
| 1 | RM1-8781-000 запросить цену → | Fuser assembly (220V-240V) | |
| 2 | RM1-8784-000 запросить цену → | Fuser drive assembly | |
| 3 | RM1-8774-000 запросить цену → | Cartridge tray assembly |

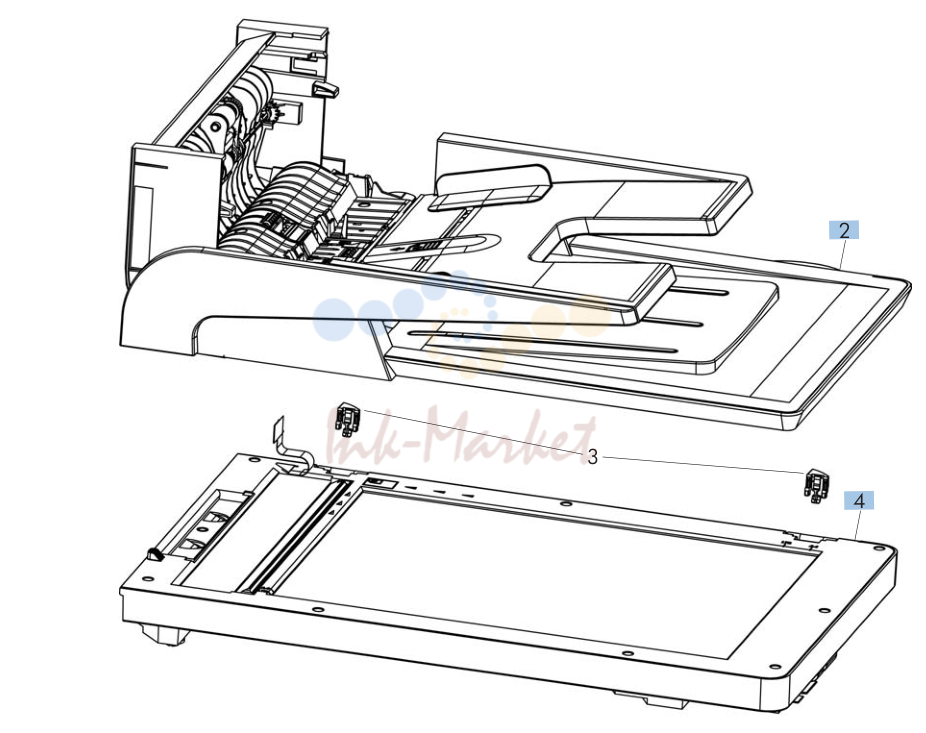

7. Scanner and document feeder (ADF) main
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CE538-40044 запросить цену → | Document feeder (ADF) motor cover | |
| 2 | CF144-60128 запросить цену → | Document feeder (ADF) assembly | |
| 2 | CF144-60138 запросить цену → | Document feeder (ADF) assembly | |
| 4 | CF144-60132 запросить цену → | Scanner assembly, base | |
| 4 | CF144-60130 запросить цену → | Scanner assembly |

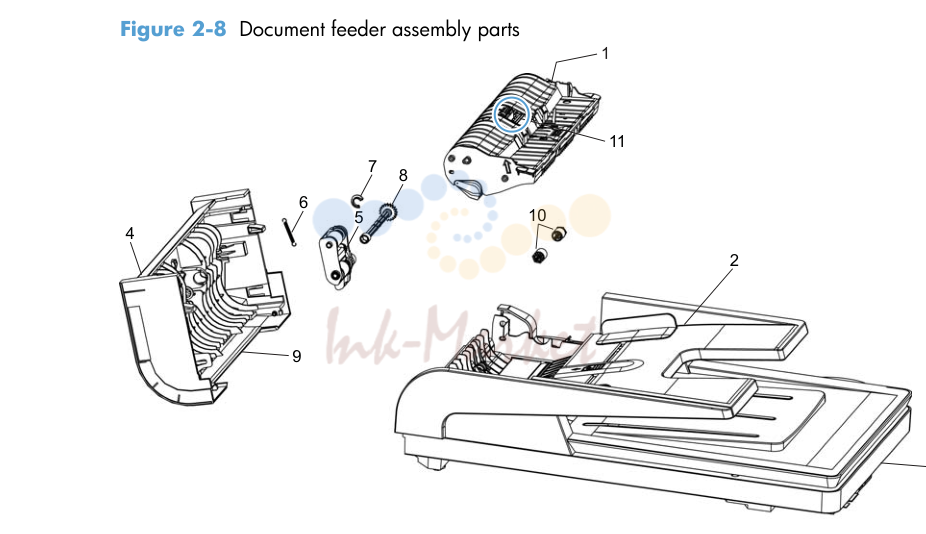

8. Document feeder internal components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Document feeder (ADF) core assembly NA | ||
| 2 | Document feeder (ADF) input tray NA | ||
| 3 | Document feeder (ADF) base NA | ||
| 4 | Document feeder (ADF) cover, outer NA | ||
| 5 | Document feeder (ADF) pick arm assembly NA | ||
| 6 | Spring, document feeder (ADF) extension (pre-pick) NA | ||
| 8 | Shaft, document feeder (ADF) pick extension NA | ||
| 9 | Document feeder (ADF) cover, inner NA | ||
| 10 | Roller assembly, document feeder (ADF) post-scan pinch NA | ||
| 11 | Document feeder (ADF) separation pad assembly NA |
