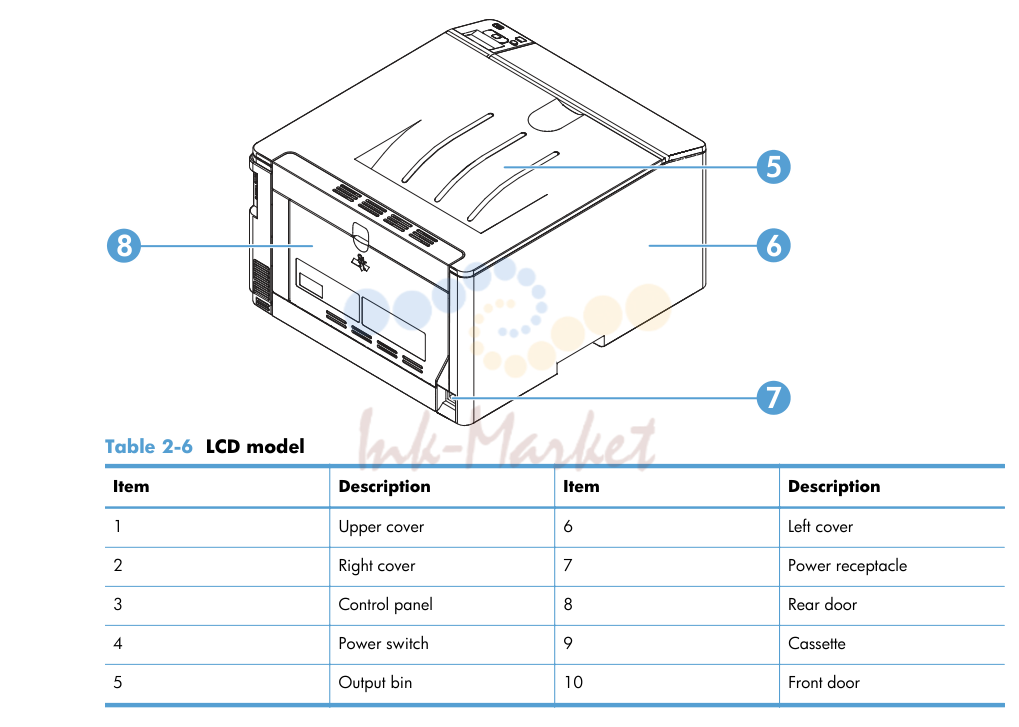

1. Assembly locations

1. Assembly locations

№АртикулАльт. артикулОписание
1Upper cover 6 Left cover
2Right cover 7 Power receptacle
3Control panel 8 Rear door
4Power switch 9 Cassette
5Output bin 10 Front door
1Upper cover 7 Left cover
2Control panel 8 Power receptacle
3Right cover 9 Rear door
4USB port 10 Cassette
5Power switch 11 Front door
6Output bin
74Chapter 2 Parts and diagrams ENWW

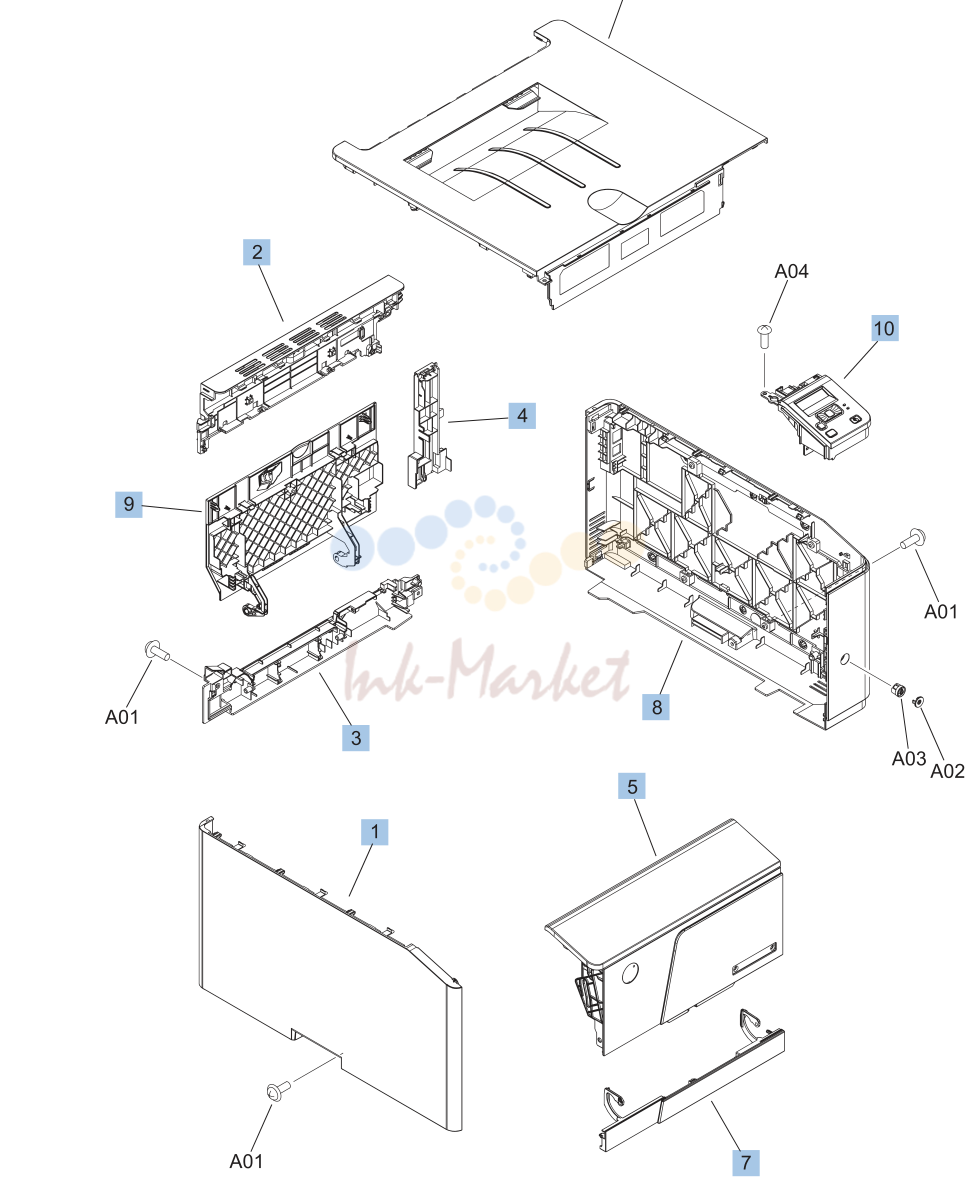

2. Covers, panels, and doors

2. Covers, panels, and doors

№АртикулАльт. артикулОписание
1RC3-2652-000 запросить цену →Cover, left
2RC3-2656-000 запросить цену →Cover, rear, upper
3RC3-2658-000 запросить цену →Cover, rear, lower
4RC3-2657-000 запросить цену →Cover, rear, right
5RM1-8768-000 запросить цену →Door, front
6RM1-8770-000 запросить цену →Upper cover assembly
7RM1-8769-000 запросить цену →Cover, front
8RM1-8771-000 запросить цену →Right cover assembly
9RC3-2659-000 запросить цену →Door, rear
10RM1-8788-000 запросить цену →Control-panel assembly (network model)

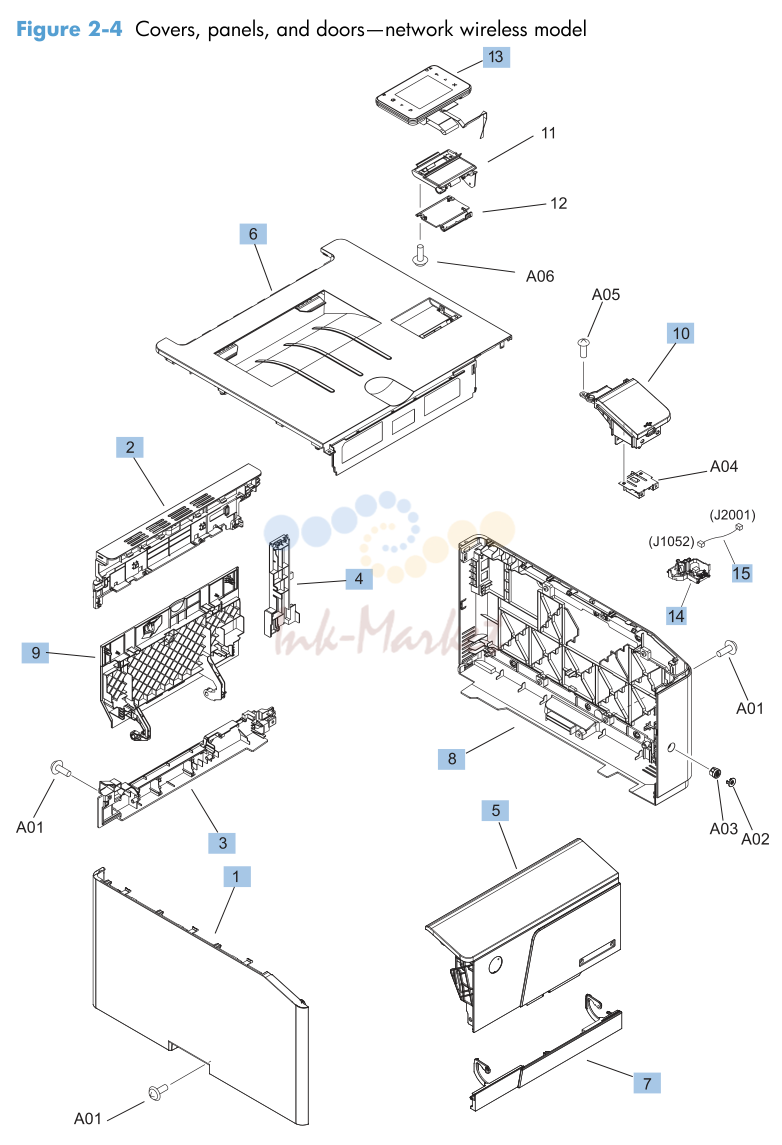

3. Figure 2-4 Covers, panels, and doors-network wireless model

3. Figure 2-4 Covers, panels, and doors-network wireless model

№АртикулАльт. артикулОписание
1RC3-2652-000 запросить цену →Cover, left
2RC3-2656-000 запросить цену →Cover, rear upper
3RC3-2658-000 запросить цену →Cover, rear lower
4RC3-2657-000 запросить цену →Cover, rear right
5RM1-8768-000 запросить цену →Door, front
6RM1-9327-000 запросить цену →Cover, upper
7RM1-8769-000 запросить цену →Cover, front
8RM1-8771-000 запросить цену →Cover, right
9RC3-2659-000 запросить цену →Door, rear
10RC3-2893-000 запросить цену →Cover, USB
13CF147-60101 ✓ в наличииControl panel, wireless network model
14Walk-up USB PCA CF368A
15CF146-60103 запросить цену →Walk-up USB cable

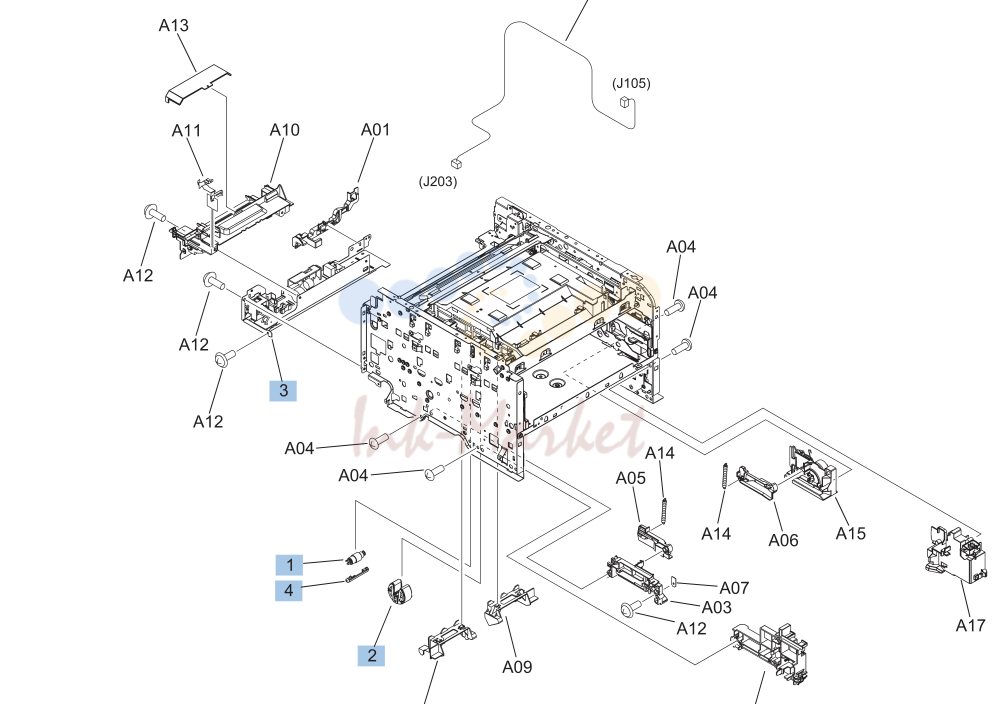

4. Internal assemblies

4. Internal assemblies

№АртикулАльт. артикулОписание
1RM1-8765-000 запросить цену →Roller, separation Assembly
2RM1-8047-000 запросить цену →Roller, pickup assembly
3RM1-8710-000 запросить цену →Fuser power supply assembly (220V-240V)
3RM1-8709-000 запросить цену →Fuser power supply assembly (110V-127V)
4RC2-2014-000 запросить цену →Cover, holder
5RM1-8772-000 запросить цену →Cassette assembly

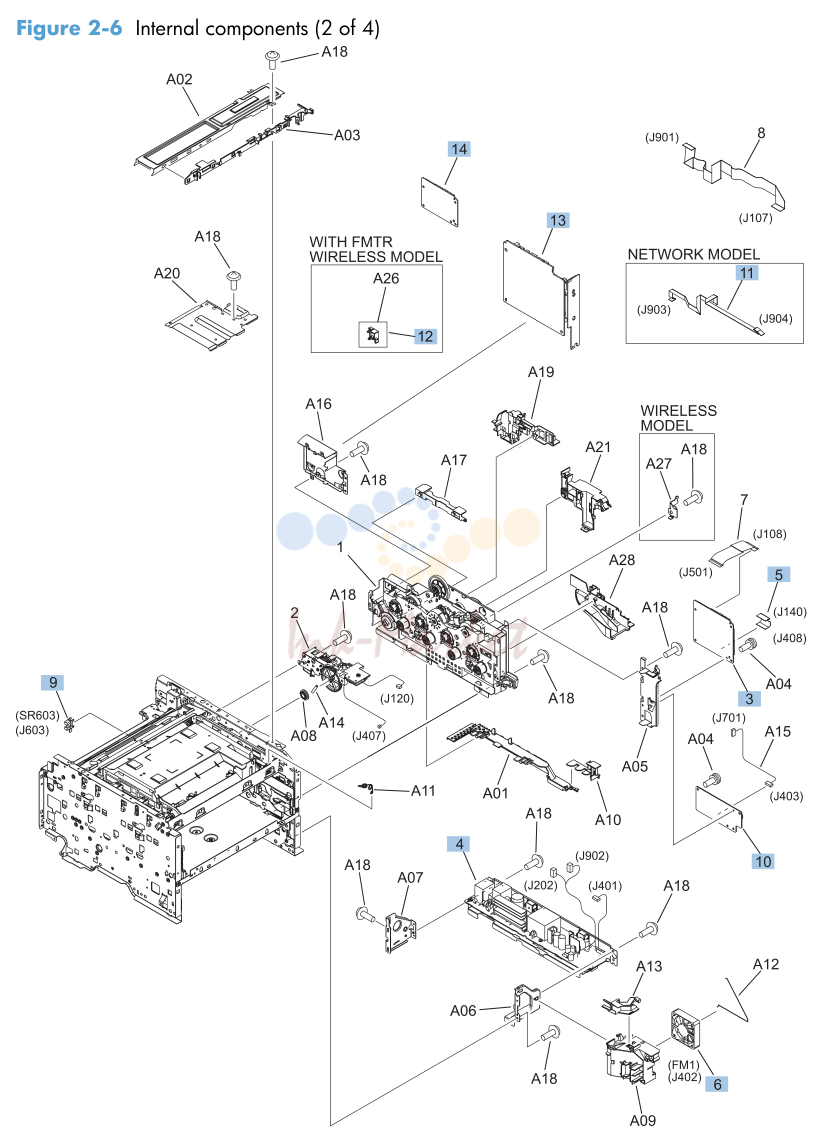

5. Figure 2-6 Internal components (2 of 4)

5. Figure 2-6 Internal components (2 of 4)

№АртикулАльт. артикулОписание
1RM1-9328-000 запросить цену →Main drive assembly
2RM1-8785-000 запросить цену →Sub drive assembly
3RM1-8704-000 запросить цену →DC controller PCA
4RM1-9011-000 запросить цену →Low voltage power supply assembly, network model
4RM1-9013-000 запросить цену →Low voltage power supply assembly, network model
4RM1-9012-000 запросить цену →Low voltage power supply assembly, network wireless model
4RM1-9014-000 запросить цену →Low voltage power supply assembly, network wireless model
5RK2-4540-000 запросить цену →Cable, flexible flat (base, network model)
6RK2-4255-000 запросить цену →Fan
10RM1-8706-000 запросить цену →PCA, driver assembly
11RK2-4546-000 запросить цену →Cable, flexible flat (network model)
12RC3-2746-000 запросить цену →Bracket, wireless
13CF152-60001 ✓ в наличииFormatter PCA (network model)
13CF153-60001 ✓ в наличииFormatter, (network wireless model)
141150-7940 запросить цену →Wireless PCA

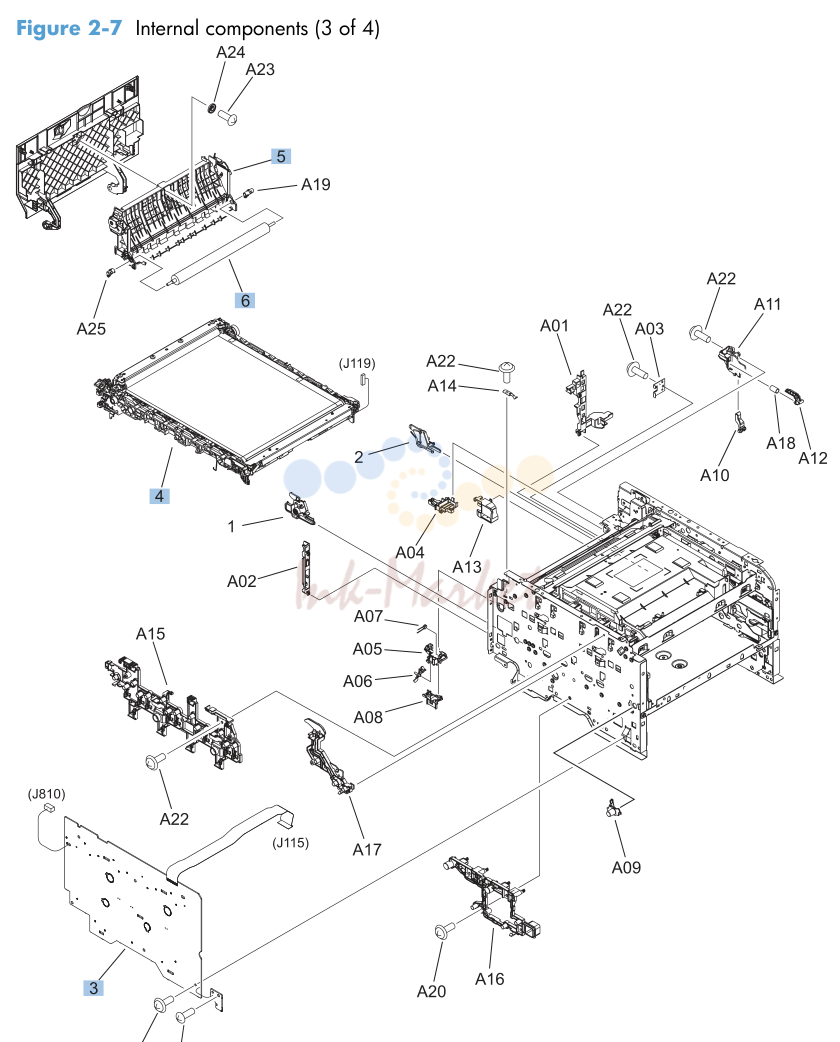

6. Figure 2-7 Internal components (3 of 4)

6. Figure 2-7 Internal components (3 of 4)

№АртикулАльт. артикулОписание
1RM1-4482-000 запросить цену →ITB lock lever assembly, left
2RM1-4483-000 запросить цену →ITB lock lever assembly, right
3RM1-8705-000 запросить цену →High voltage PCA
4RM1-8777-000 запросить цену →Intermediate transfer belt assembly (ITB)
5RM1-8779-000 запросить цену →Paper feed guide assembly
6RM1-4445-000 запросить цену →Roller, transfer

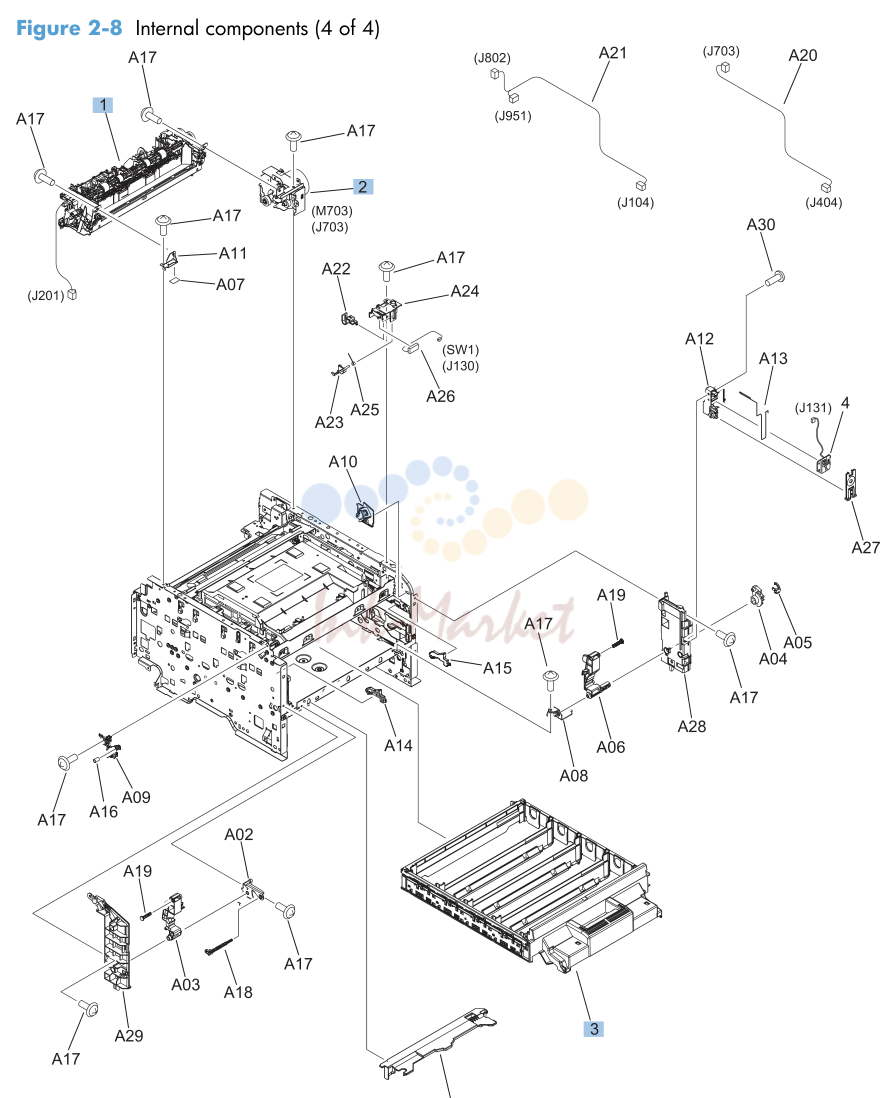

7. Figure 2-8 Internal components (4 of 4)

7. Figure 2-8 Internal components (4 of 4)

№АртикулАльт. артикулОписание
1RM1-8780-000 запросить цену →Fuser assembly (110V-127V)
1RM1-8781-000 запросить цену →Fuser assembly (220V-240V)
2RM1-8784-000 запросить цену →Fuser drive motor
3RM1-8774-000 запросить цену →Cassette assembly
