Hewlett Packard HP-CLJ-CP3525-partlist — каталог запчастей со схемами

Содержание

1. Cables and interfaces
2. External covers, panels, and doors
3. Right door assembly
4. Internal components (2 of 5)
5. Internal components (3 of 5)
6. Internal components (4 of 5)
7. Internal components (5 of 5)
8. Cassette
9. Assessories
10. Paper feeder main body

1. Cables and interfaces

№	Артикул	Описание
11	CC412-67951 запросить цену →	GB DDR2 Memory DIMM
250	RM1-4962-000CN запросить цену →	cassette tray (tray 2)
448		Chapter 8 Parts and diagrams ENWW

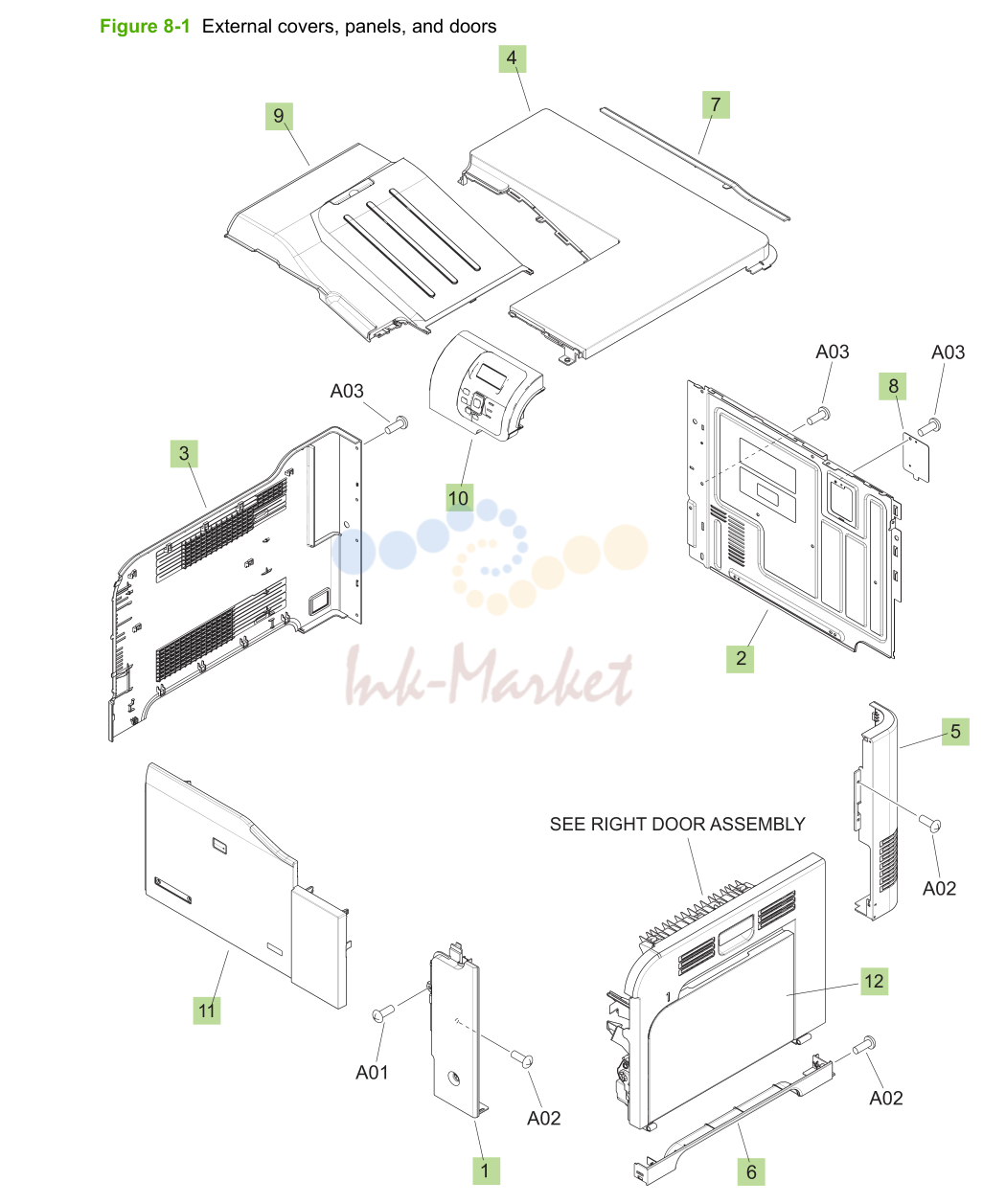

2. External covers, panels, and doors

№	Артикул	Описание
1	RC2-5056-000CN запросить цену →	Cover, right front
2	RC2-5048-000CN запросить цену →	Cover, rear
3	RC2-5052-000CN запросить цену →	Cover, left
4	RC2-5054-000CN запросить цену →	Cover, upper
5	RC2-5057-000CN запросить цену →	Cover, rear right
6	RC2-5059-000CN запросить цену →	Cover, right lower
8	RC2-5938-000CN запросить цену →	Plate, blanking
9	RL1-1941-000CN запросить цену →	Tray, paper delivery
10	RM1-5743-000CN запросить цену →	Control panel assembly
11	RM1-4986-000CN запросить цену →	Front door assembly
11	CC468-67920 запросить цену →	Front door kit
12	RM1-4957-000CN запросить цену →	Right door assembly (duplex)
12	RM1-5005-000CN запросить цену →	Right door assembly (simplex)

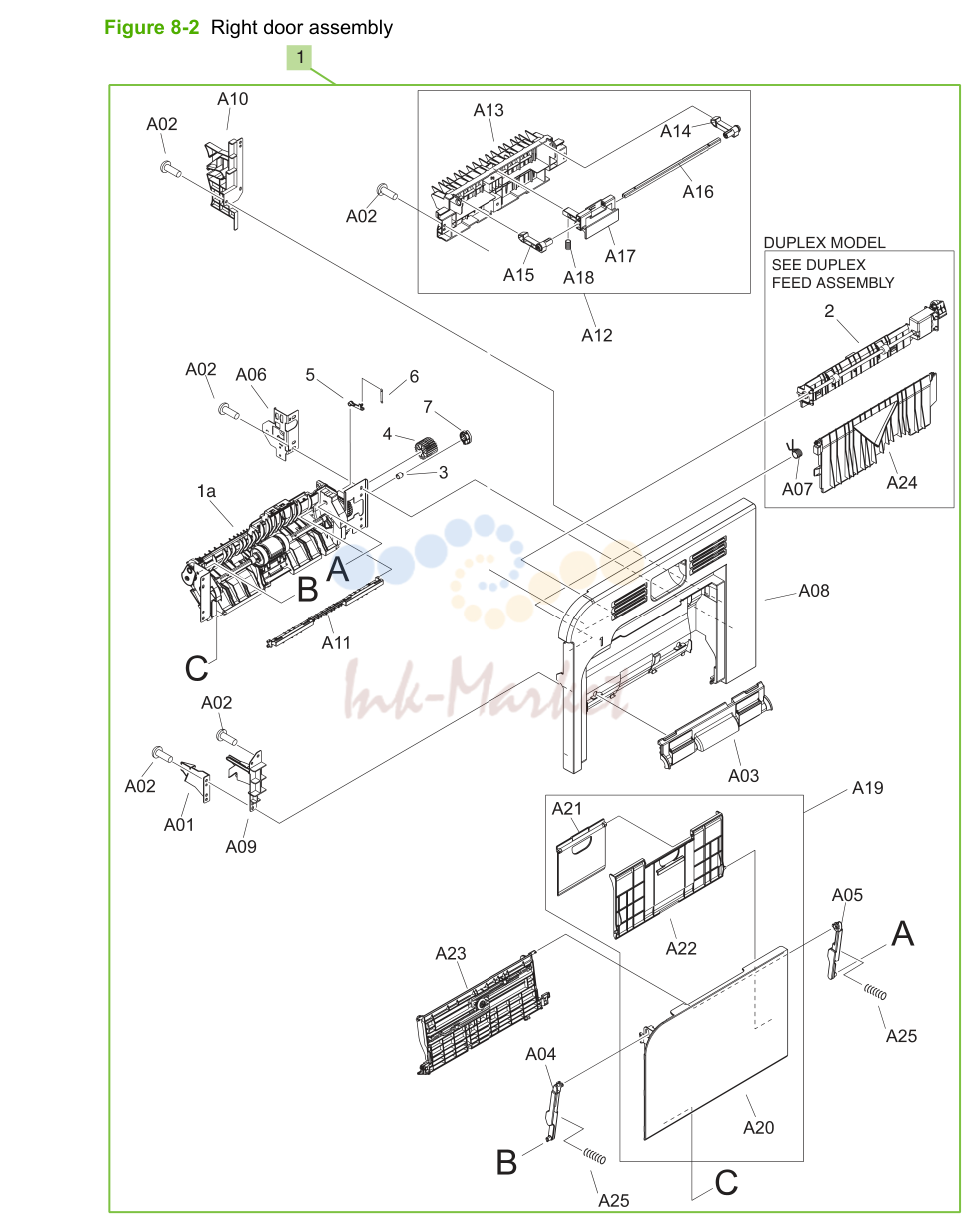

3. Right door assembly

№	Артикул	Описание
1	RM1-5742-000CN запросить цену →	Lifter cable assembly
3	RL1-1914-000CN запросить цену →	Cover, front inner lower
5	RC2-5006-000CN запросить цену →	Cover, front inner upper
6	RL1-1915-000CN запросить цену →	Cover, front inner lower
8	RC2-5069-000CN запросить цену →	Cover, left lower
12	RM1-5696-000CN запросить цену →	Waste toner detect assembly
13	RM1-4977-000CN запросить цену →	Waste toner duct assembly
14	CC468-67910 запросить цену →	Toner collection unit kit
17	RU6-2236-000CN запросить цену →	Spring, tension
18	RU6-2237-000CN запросить цену →	Spring, ground
19	RC2-3983-000CN запросить цену →	Lever, cartridge pressure front
21	RC2-4780-000CN запросить цену →	Seal, waste toner box
24	RC2-5937-000CN запросить цену →	Lock, door
26	RC2-5951-000CN запросить цену →	Lever, box presence detect
27	RU6-2568-000CN запросить цену →	Spring, compression

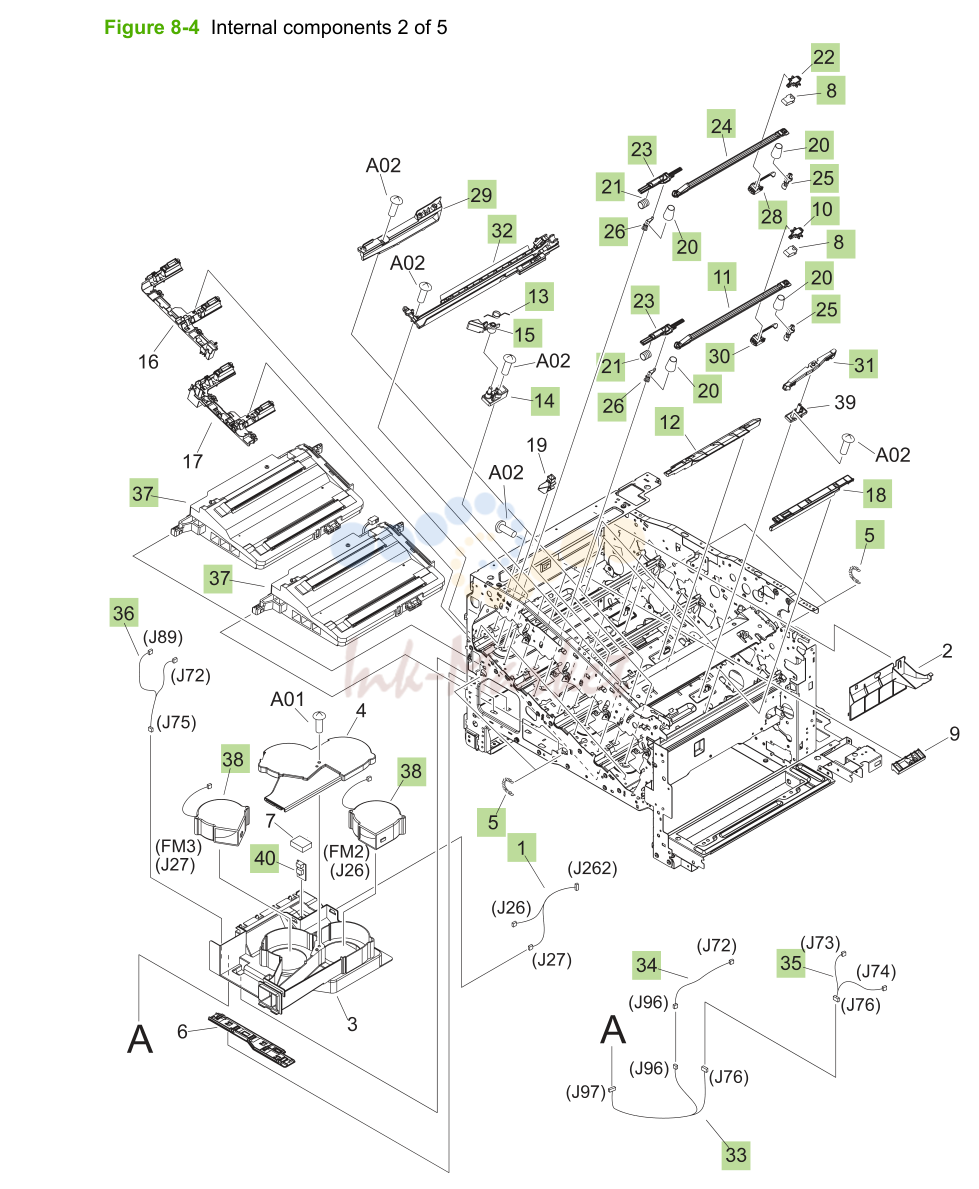

4. Internal components (2 of 5)

№	Артикул	Описание
1	RM1-5746-000CN запросить цену →	Fan cable assembly
5	RU6-2436-000CN запросить цену →	Spring, tension
8	RC2-5970-000CN запросить цену →	Spring, leaf
10	RC2-5909-000CN запросить цену →	Tab
11	RC2-5910-000CN запросить цену →	Shutter
12	RC2-5912-000CN запросить цену →	Cover
13	RC2-5958-000CN запросить цену →	Spring, torsion
14	RC2-5955-000CN запросить цену →	Holder, cartridge lock lever
15	RC2-5954-000CN запросить цену →	Lever, cartridge lock
18	RC2-5962-000CN запросить цену →	Cover
20	RU6-2318-000CN запросить цену →	Spring, compression
21	RU6-2316-000CN запросить цену →	Spring, compression
22	RC2-4428-000CN запросить цену →	Tab
23	RC2-4415-000CN запросить цену →	Lever, shutter
24	RC2-4413-000CN запросить цену →	Shutter
25	RC2-4407-000CN запросить цену →	Shutter rear arm
26	RC2-4406-000CN запросить цену →	Shutter front arm
28	RL1-2144-000CN запросить цену →	Base
29	RM1-5700-000CN запросить цену →	Toner sensor holder assembly
30	RL1-1923-000CN запросить цену →	Base
31	RM1-4979-000CN запросить цену →	Base assembly
32	RM1-4984-000CN запросить цену →	Lower cartridge guide assembly
33	RM1-5749-000CN запросить цену →	Connecting cable assembly
34	RM1-5740-000CN запросить цену →	Sensor cable assembly
35	RM1-5741-000CN запросить цену →	Sensor cable assembly
36	RM1-5752-000CN запросить цену →	Motor/sensor cable assembly
37	CC468-67917 ✓ в наличии	Scanner assembly kit (one scanner only)
38	RK2-2418-000CN запросить цену →	Fan
40	RK2-2229-000CN запросить цену →	Sensor unit, Tmp/Hum sensor

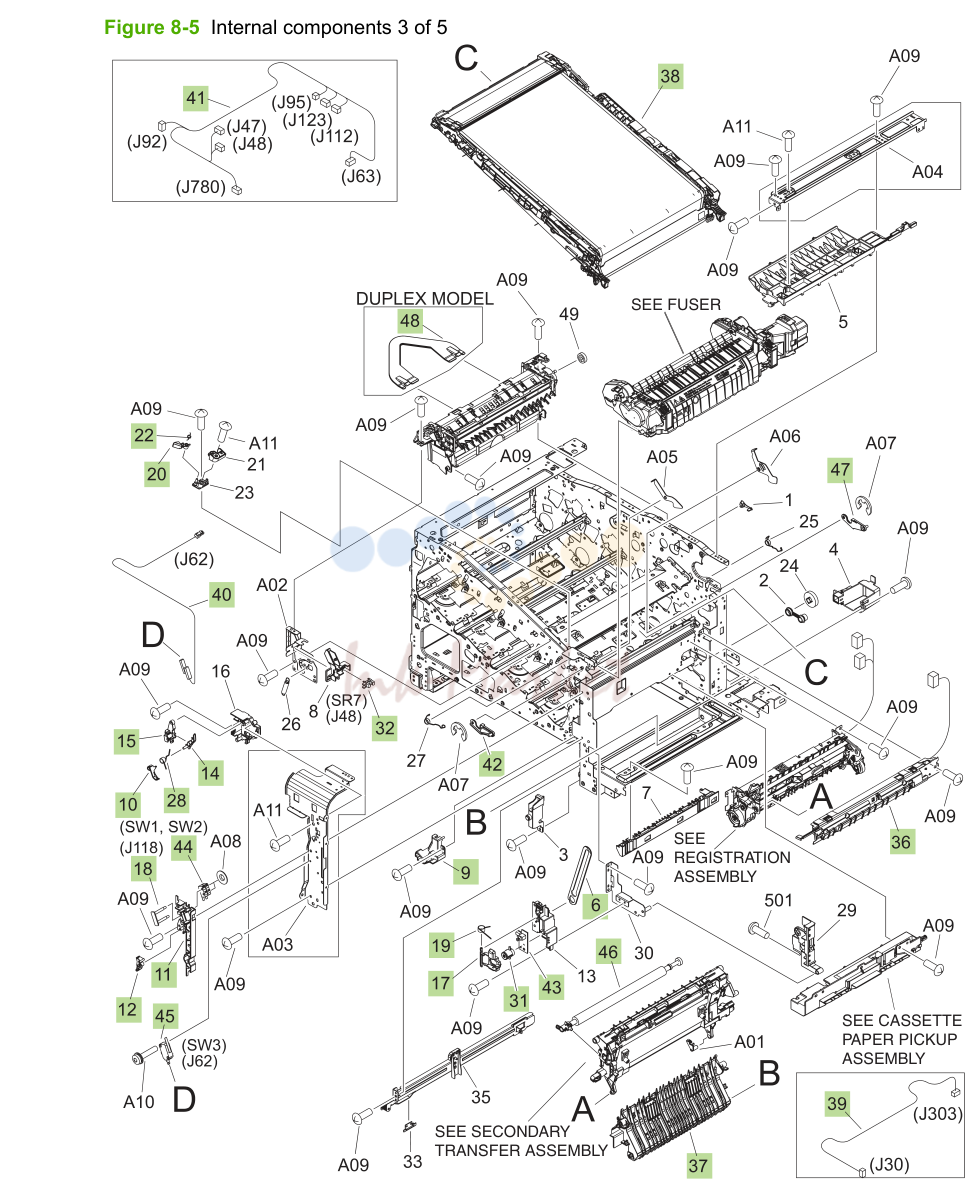

5. Internal components (3 of 5)

№	Артикул	Описание
6	RC2-4916-000CN запросить цену →	Link, door stopper right
9	RC2-5019-000CN запросить цену →	Cover, right lower inner
10	RC2-5120-000CN запросить цену →	Interlock link
11	RC2-5123-000CN запросить цену →	Interlock switch mount
12	RC2-5121-000CN запросить цену →	Interlock link switch arm
14	RC2-5119-000CN запросить цену →	Interlock link
15	RC2-5118-000CN запросить цену →	Interlock link
17	RC2-5124-000CN запросить цену →	Switch lever
18	RC2-5913-000CN запросить цену →	Shaft
19	RC2-5934-000CN запросить цену →	Spring, torsion
20	RC2-5954-000CN запросить цену →	Cartridge lock lever
22	RC2-5958-000CN запросить цену →	Spring, torsion
28	RC2-5122-000CN запросить цену →	Interlock link
31	RL1-1947-000CN запросить цену →	Power supply button
32	WG8-5696-000CN запросить цену →	Photo interrupter, TLP1
36	RM1-4953-000CN запросить цену →	Density detect sensor assembly
37	RM1-4980-000CN запросить цену →	Lower pick up guide assembly
38	CC468-67907 запросить цену →	ITB kit
39	RM1-5743-000CN запросить цену →	Control panel cable assembly
40	RM1-5718-000CN запросить цену →	Switch cable assembly
41	RM1-5723-000CN запросить цену →	Front cable assembly
42	RM1-5532-000CN запросить цену →	Front lock arm assembly
43	RM1-5697-000CN запросить цену →	Power supply switch assembly
44	RM1-5732-000CN запросить цену →	Door switch assembly
45	WC4-5171-000CN запросить цену →	Switch
46	CC468-67914 запросить цену →	Secondary transfer (T2) roller kit
47	RM1-5533-000CN запросить цену →	Rear lock arm assembly
48	CC468-67913 запросить цену →	Duplex reverse guide kit

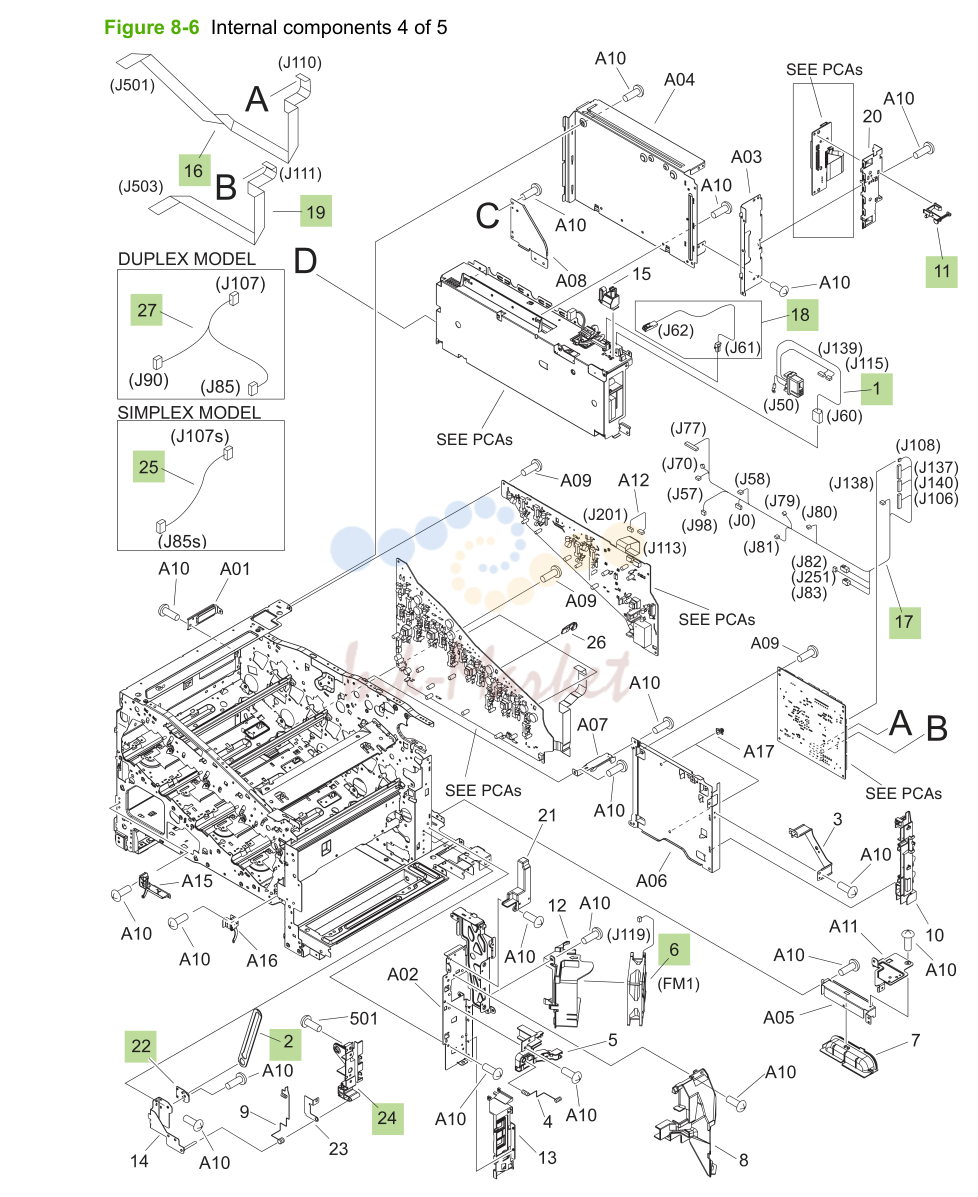

6. Internal components (4 of 5)

№	Артикул	Описание
1	RM1-5714-000CN запросить цену →	Fusing (fixing) connecting cable assembly
2	RC2-4916-000CN запросить цену →	Door stopper right link
6	RK2-2416-000CN запросить цену →	Fan
11	RC2-5943-000CN запросить цену →	Switch arm
16	RK2-2506-000CN запросить цену →	Scanner flat cable
17	RM1-5721-000CN запросить цену →	Rear cable assembly
18	RM1-5719-000CN запросить цену →	Switch connecting cable assembly
19	RK2-2508-000CN запросить цену →	Scanner flat cable
24	RC2-4895-000CN запросить цену →	Right door rear hinge
25	RM1-5750-000CN запросить цену →	MP sensor cable assembly (simplex)
27	RM1-5737-000CN запросить цену →	MP sensor cable assembly (duplex)

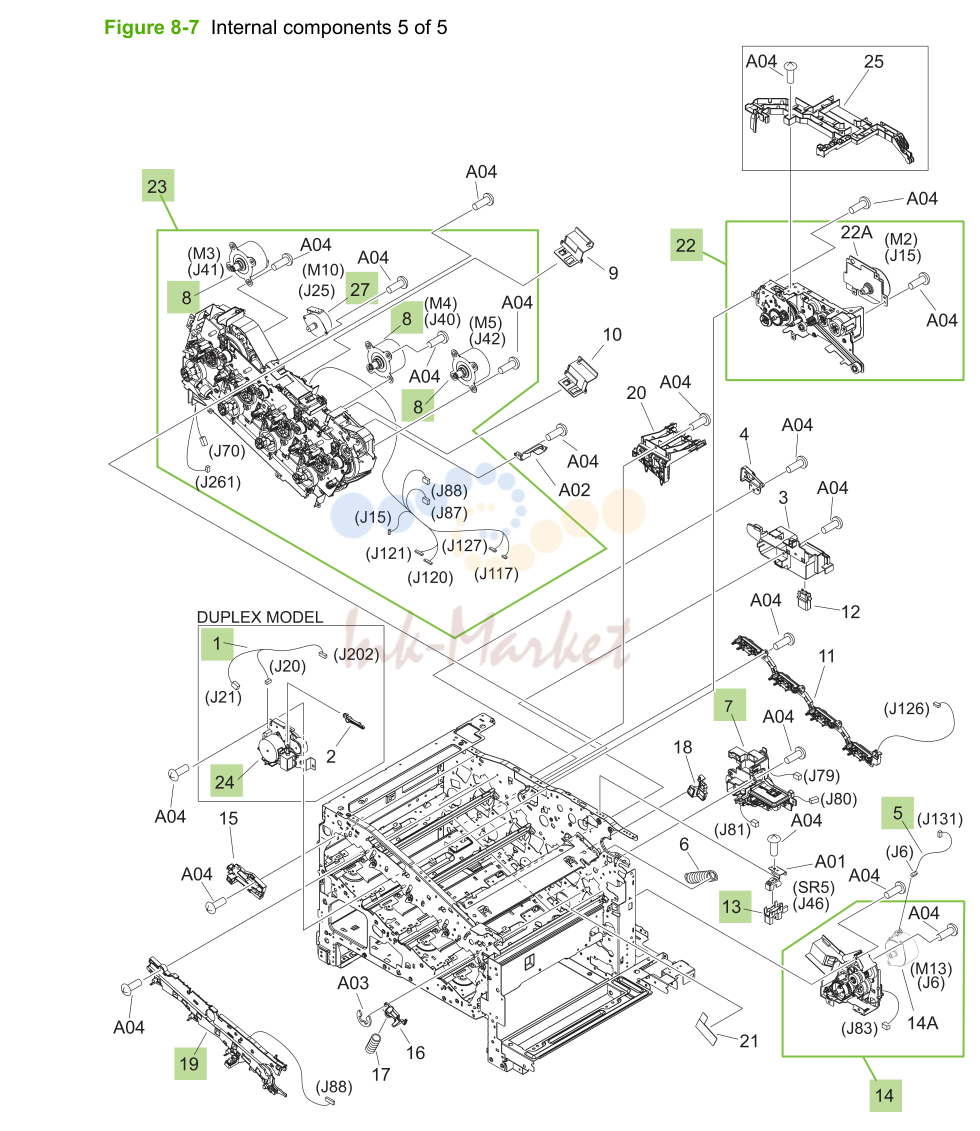

7. Internal components (5 of 5)

№	Артикул	Описание
1	RM1-5730-000CN запросить цену →	Duplexing unit cable assembly
5	RM1-5731-000CN запросить цену →	Pick up motor cable assembly
7	RM1-4976-000CN запросить цену →	Lifter drive assembly
8	RM1-4988-000CN запросить цену →	Drum motor assembly
13	WG8-5696-000CN запросить цену →	Photo interrupter, TLP1
14	RM1-4975-000CN запросить цену →	Cassette paper pick up drive assembly with motor
19	RM1-5705-000CN запросить цену →	Rear Pre-exposure PCA assembly
22	RM1-4974-000CN запросить цену →	Fusing (fixing) drive assembly with motor (duplex)
22	RM1-5001-000CN запросить цену →	Fusing (fixing) drive assembly with motor (simplex)
23	CC468-67918 ✓ в наличии	Main drive assembly kit
24	RM1-4973-000CN запросить цену →	Duplexing drive assembly
27	RK2-2415-000CN запросить цену →	Stepping motor, DC (developing disengagement)

8. Cassette

№	Артикул	Описание
1	RM1-5680-000CN запросить цену →	Lower HVPS-D PCA assembly
2	RM1-5681-000CN запросить цену →	Upper HVPS-T PCA assembly
3	RM1-5678-000CN запросить цену →	DC controller PCA assembly
4	RM1-5685-000CN запросить цену →	LVPS 110V
4	RM1-5686-000CN запросить цену →	LVPS 220V
5	RM1-5695-000CN запросить цену →	Inner connecting PCA assembly
6	CE859-69001 запросить цену →	Formatter assembly

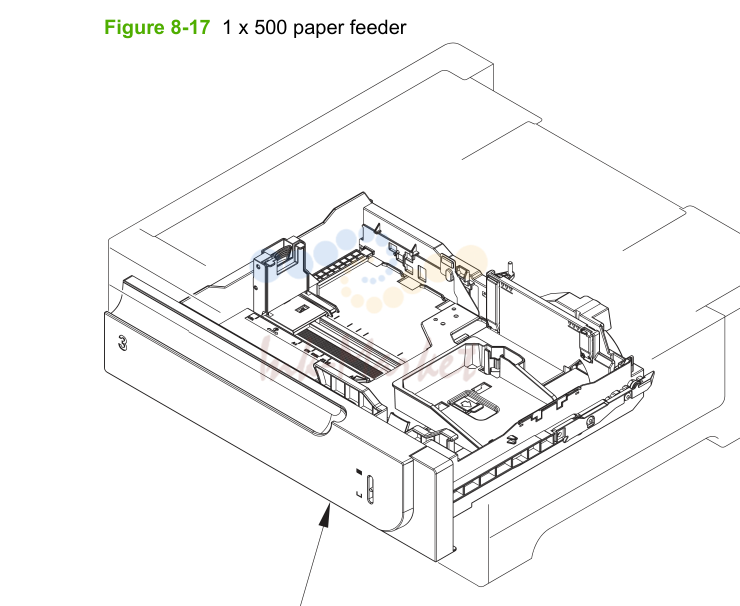

9. Assessories

№	Артикул	Описание
1	CC468-67905 запросить цену →	1 x 500 sheet feeder replacement kit
9	CC468-67906 запросить цену →	1 x 500 sheet feeder right door kit
488		Chapter 8 Parts and diagrams ENWW

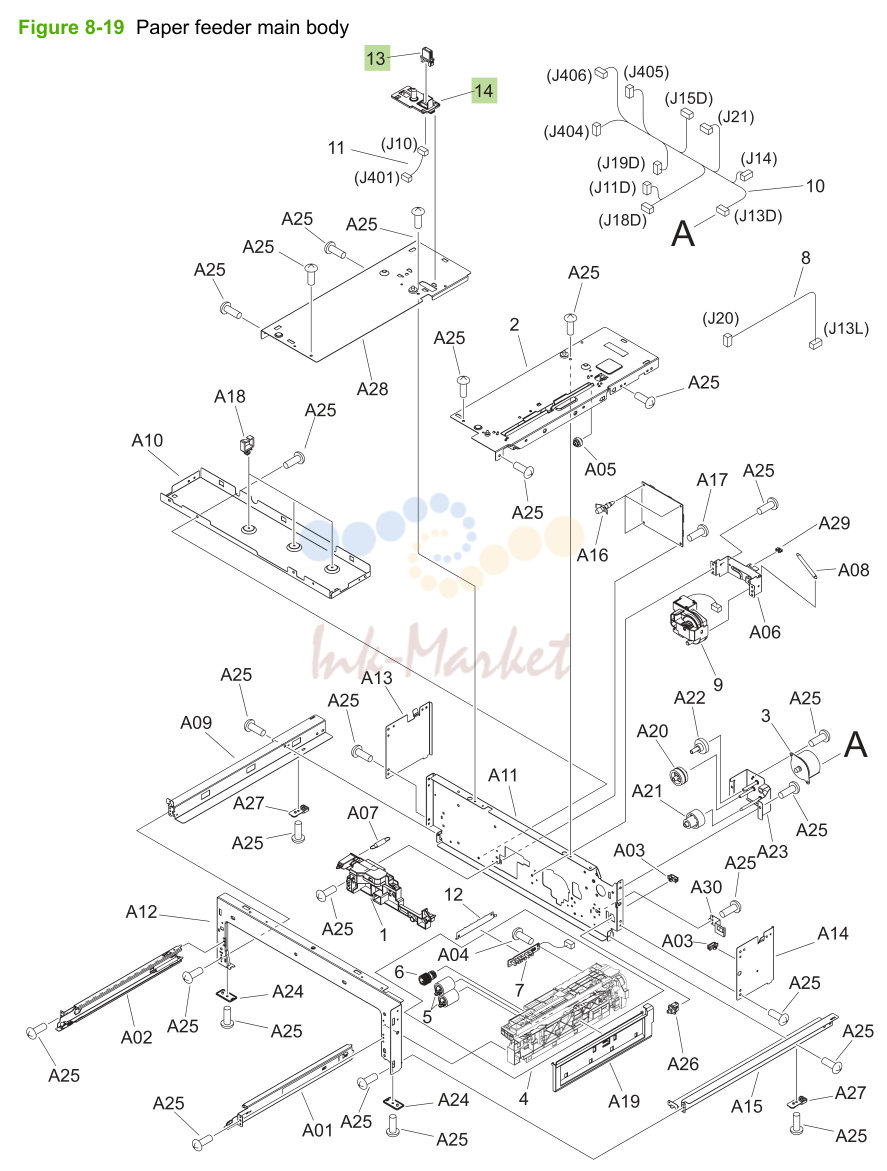

10. Paper feeder main body

№	Артикул	Описание
5	CC468-67911 запросить цену →	Roller assembly paper feeder (500 SF)
6	CC468-67911 запросить цену →	Roller, paper pick up (500 SF)
13		Drawer connector VSI-7257-007-CN
14	RC2-5416-000CN запросить цену →	Drawer connector holder
490		Chapter 8 Parts and diagrams ENWW
