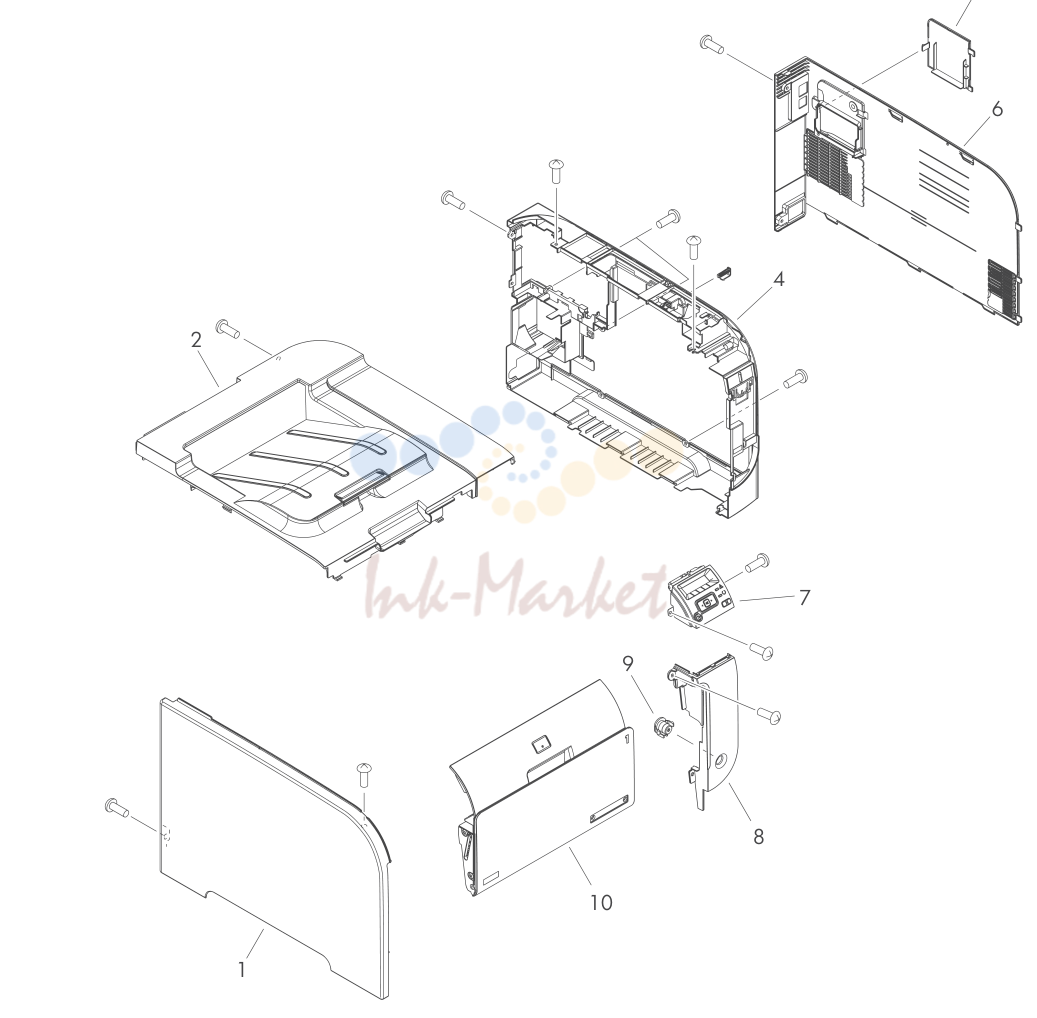

1. External components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-3606-000CN запросить цену → | Cover, left | |
| 2 | RM1-4831-000CN запросить цену → | Cover, upper assembly | |
| 3 | RC2-3614-000CN запросить цену → | Cover, DIMM | |
| 4 | RC2-3610-000CN запросить цену → | Panel, right | |
| 6 | RC2-3618-000CN запросить цену → | Cover, right | |
| 7 | RM1-4832-000CN запросить цену → | Control-panel assembly | |
| 8 | RC2-3611-000CN запросить цену → | Cover, right-front | |
| 9 | RC2-3612-000CN запросить цену → | Button, power | |
| 10 | RM1-4848-000CN запросить цену → | Door, front assembly |

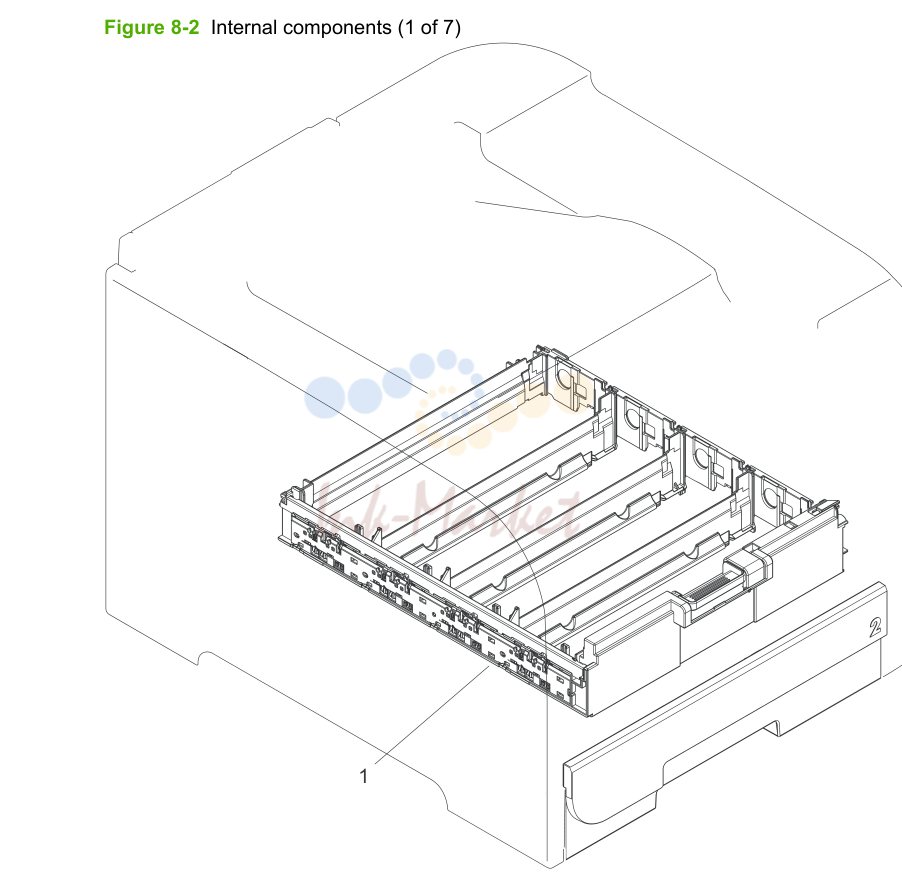

2. Internal components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RM1-4850-000CN запросить цену → | Color misregistration sensor assembly | |
| 3 | RM1-4852-000CN запросить цену → | Intermediate transfer belt (ITB) | |
| 4 | RL1-1802-000CN запросить цену → | Roller, paper-pickup (Tray 1) |

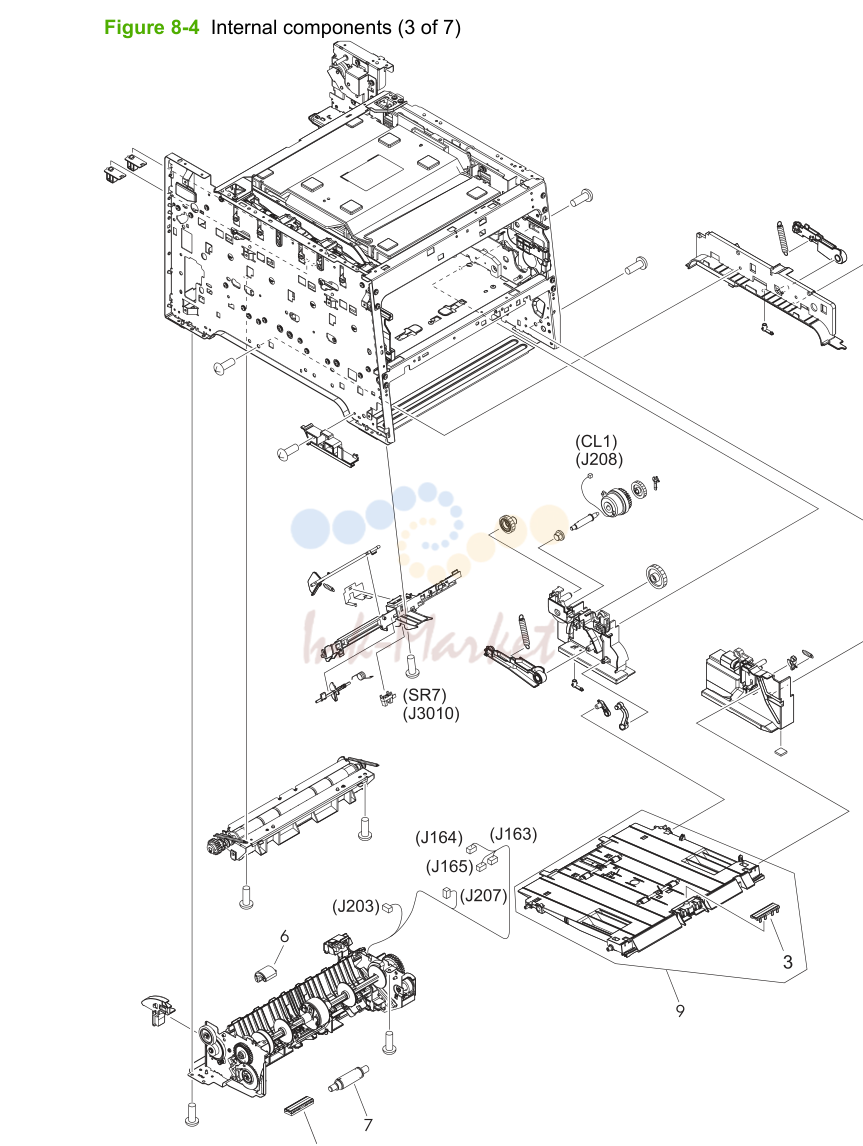

3. Internal components (3 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RL1-1785-000CN запросить цену → | Pad, separation (Tray 1) | |
| 6 | RM1-4426-000CN запросить цену → | Pickup roller assembly | |
| 7 | RM1-4840-000CN запросить цену → | Separation roller assembly | |
| 8 | RC2-2014-000CN запросить цену → | Cover, holder | |
| 9 | RM1-4839-000CN запросить цену → | MP paper pickup assembly (Tray 1) |

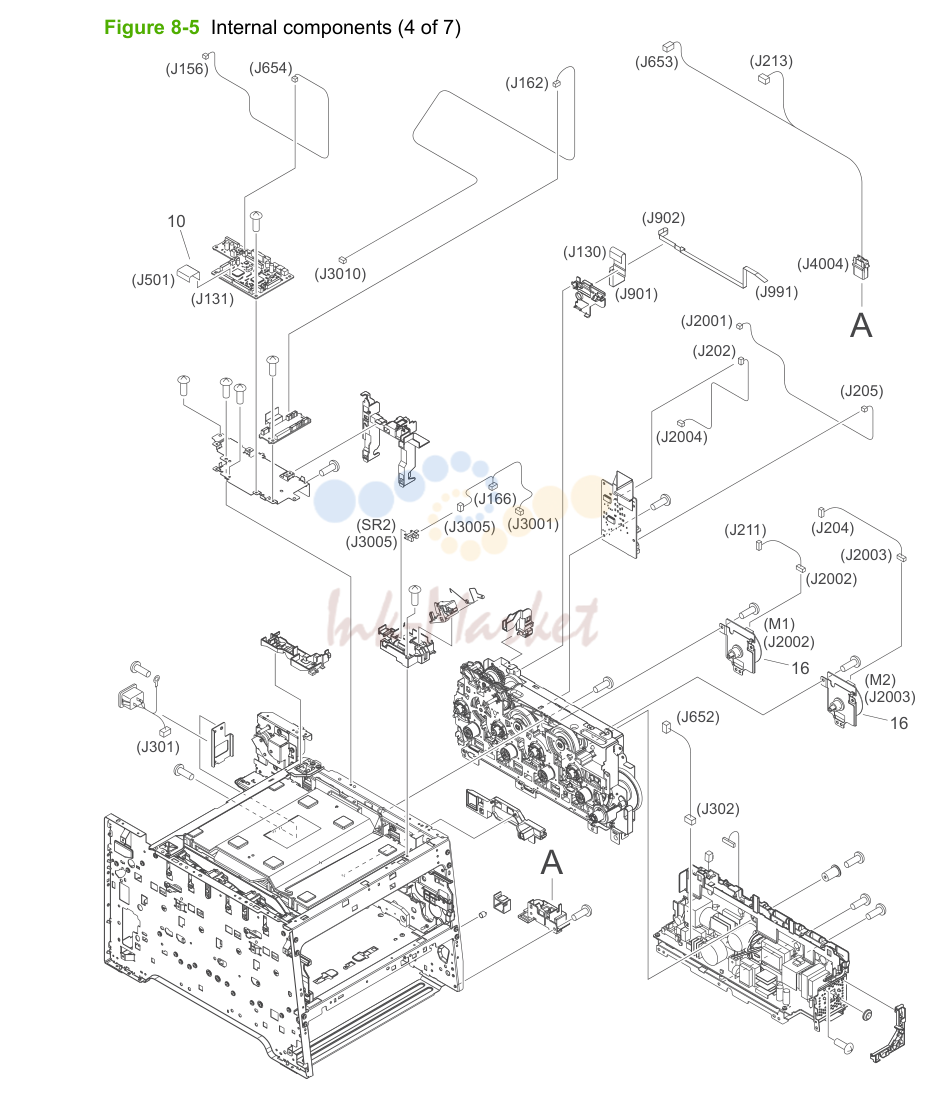

4. Internal components (4 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Link, guide1 Not orderable | ||
| 2 | RC2-3604-000CN запросить цену → | Door, rear | |
| 3 | RC2-3605-000CN запросить цену → | Cover, rear | |
| 4 | RC2-3598-000CN запросить цену → | Stopper, door rear | |
| 5 | RC2-3599-000CN запросить цену → | Cap, link | |
| 6 | RM1-4838-000CN запросить цену → | Paper-feed guide assembly (simplex and duplex products) | |
| 1 | Depending on which end of the link-guide attachment point has failed, replace either the rear door, or the entire product (the | ||
| 2 | The paper-feed guide includes the transfer roller. |

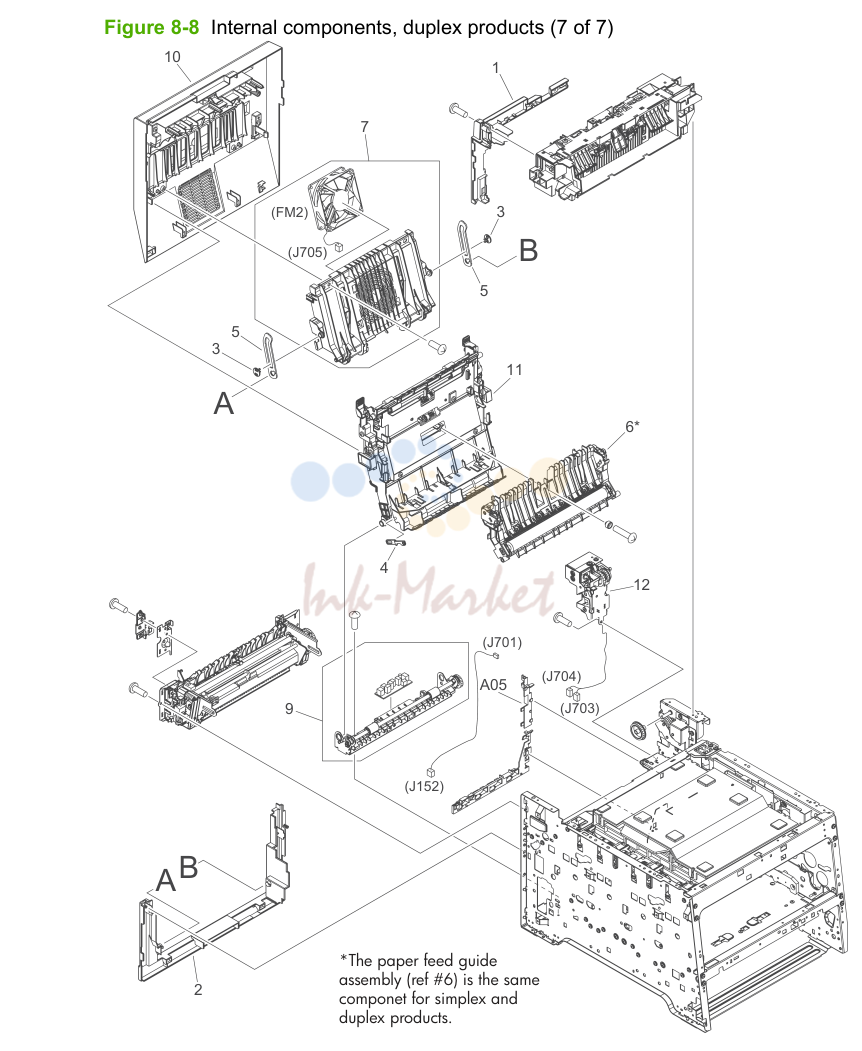

5. Internal components, duplex products (7 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-3791-000CN запросить цену → | Cover, upper-rear | |
| 2 | RC2-3748-000CN запросить цену → | Cover, lower-rear | |
| 3 | RC2-3774-000CN запросить цену → | Cap, link | |
| 4 | Link, guide1 Not orderable | ||
| 5 | RC2-3750-000CN запросить цену → | Link, door | |
| 6 | RM1-4838-000CN запросить цену → | Paper-feed guide assembly (simplex and duplex products) | |
| 7 | RM1-4876-000CN запросить цену → | Rib assembly, rear-door | |
| 9 | RM1-4877-000CN запросить цену → | Paper-pickup guide assembly | |
| 10 | RM1-4878-000CN запросить цену → | Door, rear assembly | |
| 11 | RM1-4879-000CN запросить цену → | Duplexing-feed guide assembly | |
| 12 | RM1-4880-000CN запросить цену → | Reverse-drive assembly | |
| 1 | Depending on which end of the link-guide attachment point has failed, replace either the duplexing-feed guide assembly, or | ||
| 2 | The paper-feed guide includes the transfer roller. |
6. Major assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5294-000CN запросить цену → | Power supply high-voltage, assembly | |
| 2 | RM1-5303-000CN запросить цену → | Power supply sub PCA, assembly | |
| 3 | RM1-5431-000CN запросить цену → | DC controller PCA | |
| 4 | RM1-5293-000CN запросить цену → | Relay PCA | |
| 5 | RM1-5288-000CN запросить цену → | Driver PCA | |
| 6 | CB492-60002 запросить цену → | Formatter PCA, HP Color LaserJet CP 2 |
