Содержание

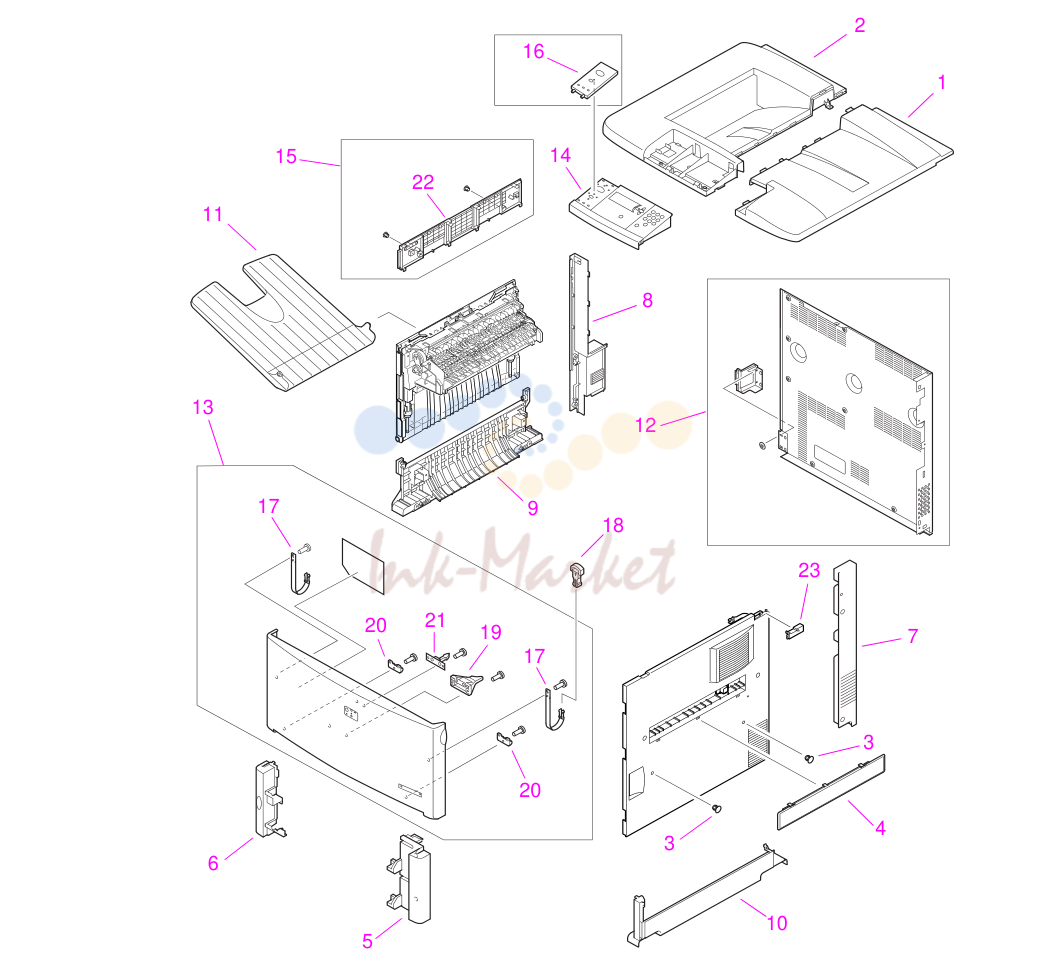

1. Illustrations and parts lists

1. Illustrations and parts lists

№АртикулАльт. артикулОписание
1RB2-5659-000CN запросить цену →Cover, right top
2RB2-5660-000CN запросить цену →Cover, left top
3RB2-5675-000CN запросить цену →Cap, right cover
4RB2-5676-000CN запросить цену →Cover, tray 1 blanking
5RB2-5682-000CN запросить цену →Cover, right rail
6RB2-5683-000CN запросить цену →Cover, left rail
7RB2-5684-000CN запросить цену →Cover, right back
8RB2-5685-000CN запросить цену →Cover, left back
9RB2-5687-000CN запросить цену →Cover, left lower
10RB2-5689-000CN запросить цену →Cover, right lower
11RB2-5690-000CN запросить цену →Tray, face-up
12RG5-5701-000CN запросить цену →Back cover assembly
13RG5-5702-000CN запросить цену →Front cover assembly
14RG5-5703-060CN запросить цену →Control panel assembly
15RG5-5705-000CN запросить цену →Left upper cover assembly
16RB2-5701-000CN запросить цену →Cover, operation panel, 110 V
16RB2-5703-000CN запросить цену →Cover, operation panel, 220 V
17RB2-5653-000CN запросить цену →Tape, cover (retaining strap)
18RB2-5655-000CN запросить цену →Strap, rock block, retaining clip
19RB2-5656-000CN запросить цену →Pin
20RB2-5652-000CN запросить цену →Bushing
21RB2-5700-000CN запросить цену →Latch, roller-action
22RB2-6491-000CN запросить цену →Cover, left upper
23RB2-5679-000CN запросить цену →Plate, lock, right side
262Chapter 8 Parts and diagrams
1RG5-5647-050CN запросить цену →Diverter assembly
2RG5-5648-000CN запросить цену →Damper assembly
3XA9-1189-000CN запросить цену →Screw, M4 by
4RB2-6007-000CN запросить цену →Cover, left (left door)

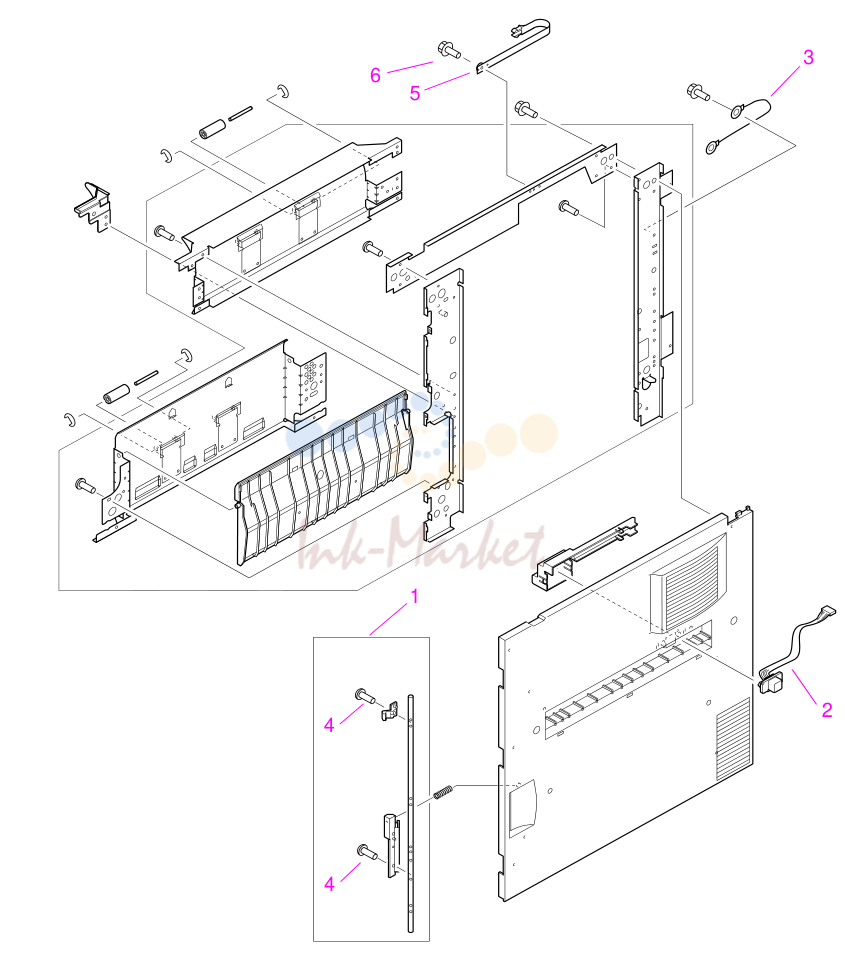

2. Right cover assembly

2. Right cover assembly

№АртикулАльт. артикулОписание
1RG5-5740-000CN запросить цену →Right cover knob assembly
2RG5-5763-000CN запросить цену →Cable, tray
3RG5-5764-000CN запросить цену →Grounding cable, tray
4XA9-1200-000CN запросить цену →Screw, M3 by
5RB2-5653-000CN запросить цену →Tape, cover (restraining strap)
6XA9-1276-000CN запросить цену →Screw, M3 by 8, RS

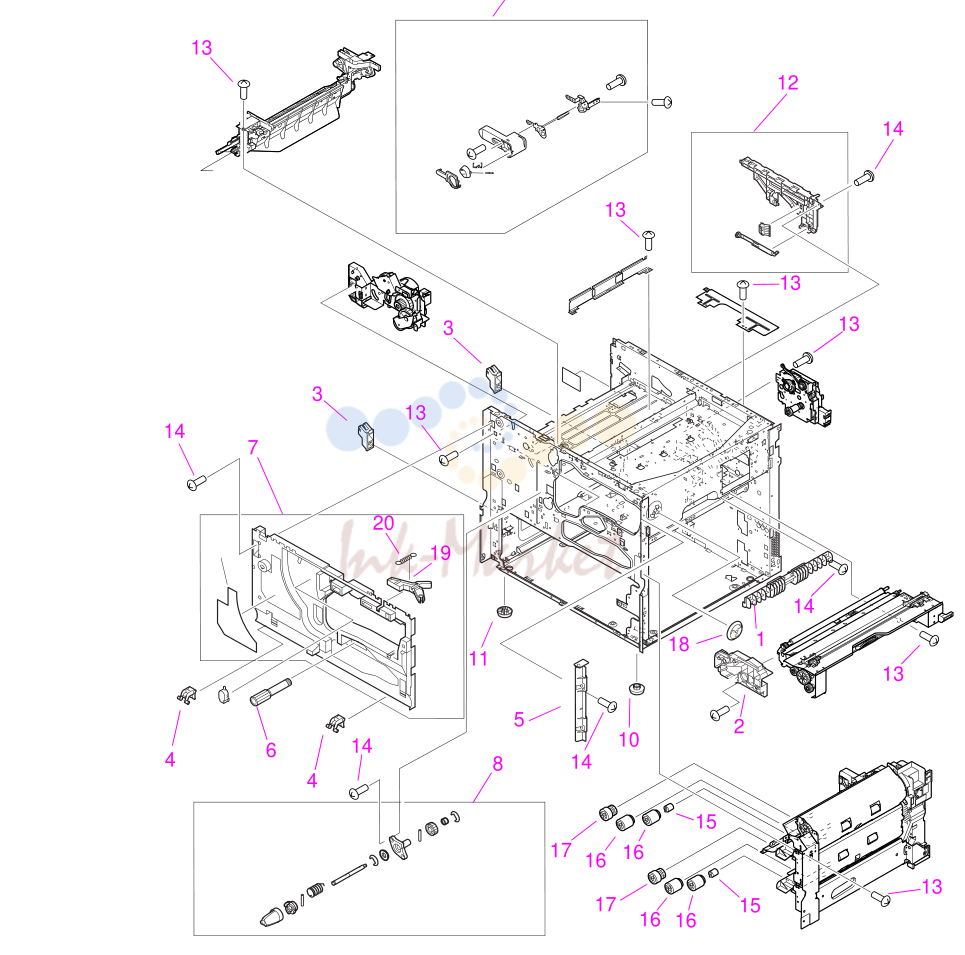

3. Internal

3. Internal

№АртикулАльт. артикулОписание
1RB2-5522-000CN запросить цену →Guide, pickup
2RB2-5526-000CN запросить цену →Guide, cartridge
3RB2-5570-020CN запросить цену →Hinge mount, damper
4RB2-5654-000CN запросить цену →Hinge arm, front cover
5RB2-5697-000CN запросить цену →Cover, right door, inside
6RB2-5845-000CN запросить цену →Knob, registration, jam removal
7RG5-5721-000CN запросить цену →Front inside cover assembly
8RG5-5700-000CN запросить цену →Jam clearing assembly, fuser
9RG5-5746-000CN запросить цену →Lever assembly, cartridge release
10RB1-6421-000CN запросить цену →Foot, right side
11RB2-5529-000CN запросить цену →Foot, left side
12RG5-5718-000CN запросить цену →Guide rail, cartridge
13XA9-1275-000CN запросить цену →Screw, M3 by 6, RS
14XA9-1276-000CN запросить цену →Screw, M3 by 8, RS
15RB2-5759-000CN ✓ в наличииTorque limiter, spacer
16RF5-3338-000CN запросить цену →Roller, feed/separation
17RF5-3340-000CN запросить цену →Roller, PICK
18RB2-5547-000CN запросить цену →Collar
19RB2-5528-000CN запросить цену →Link, connect
20RS6-2285-000CN запросить цену →Spring, tension

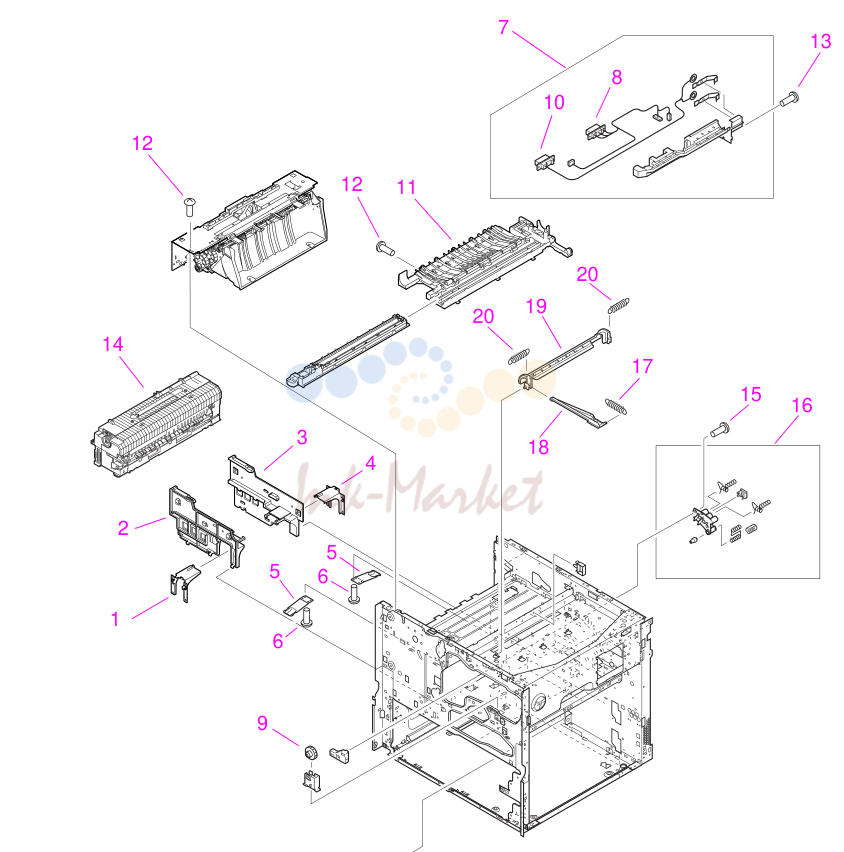

4. Figure 138. Internal components (2 of 4)

4. Figure 138. Internal components (2 of 4)

№АртикулАльт. артикулОписание
1RB2-5517-000CN запросить цену →Front fusing mount
2RB2-5515-000CN запросить цену →Front fusing rail
3RB2-5516-000CN запросить цену →Back fusing rail
4RB2-5518-000CN запросить цену →Back fusing mount
5RB2-5523-000CN запросить цену →Spring, leaf
6XA9-1275-000CN запросить цену →Screw, M3 by
7RG5-5724-020CN запросить цену →Fuser connector holder assembly
8RG5-5771-000CN запросить цену →Fuser power cable
9RS5-0708-000CN запросить цену →Gear, 21T
10RG5-5772-000CN запросить цену →Fuser high-voltage cable
11RG5-5651-000CN запросить цену →Feed guide, transfer
12XA9-1275-000CN запросить цену →Screw, M3 by 6, RS
13XA9-1276-000CN запросить цену →Screw, M3 by 8, RS
14RG5-5750-170CN запросить цену →Fuser assembly, 110 V
14RG5-5751-170CN запросить цену →Fuser assembly, 220 V
15XA9-1276-000CN запросить цену →Screw, M3 by
16RG5-5717-000CN запросить цену →Toner contact assembly
17RS6-2299-000CN запросить цену →Spring, tension
18RB2-5639-000CN запросить цену →Arm, shutter
19RB2-5640-000CN запросить цену →Shutter, laser
20RS6-2296-000CN запросить цену →Spring, tension

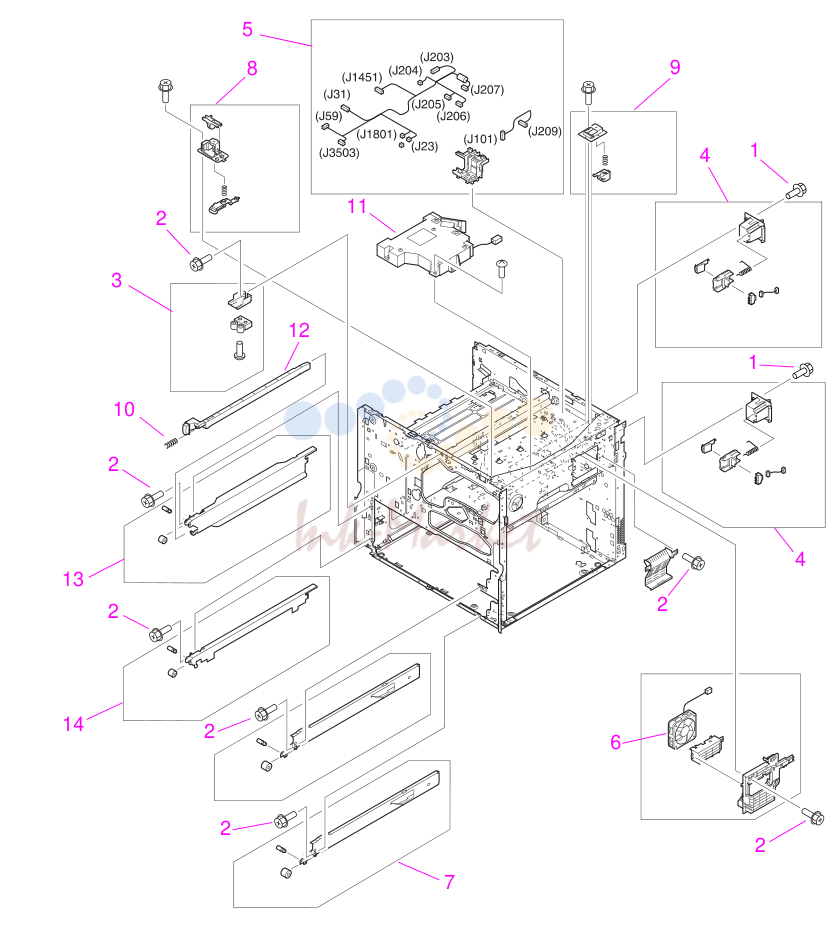

5. Figure 139. Internal components (3 of 4)

5. Figure 139. Internal components (3 of 4)

№АртикулАльт. артикулОписание
1XA9-1275-000CN запросить цену →Screw, M3 by 6, RS
2XA9-1276-000CN запросить цену →Screw, M3 by 8, RS
3RG5-5704-000CN запросить цену →Latch mount assembly
4RG5-5699-000CN запросить цену →End paper sensor assembly
5RG5-7787-000CN запросить цену →Upper cable guide assembly
6RH7-5306-000CN запросить цену →RG5-5729-000CN
7RG5-5715-000CN запросить цену →Right rail assembly
8RG5-5709-000CN запросить цену →Cartridge, front pressure assembly
9RG5-5710-000CN запросить цену →Cartridge, back pressure assembly
10RS6-2302-000CN запросить цену →Spring, compression
11RG5-5826-000CN запросить цену →Laser/scanner assembly
12RB2-5661-000CN запросить цену →Rod, switch, ON/OFF
13RG5-5713-000CN запросить цену →Left rail, upper
14RG5-5714-000CN запросить цену →Left rail, lower

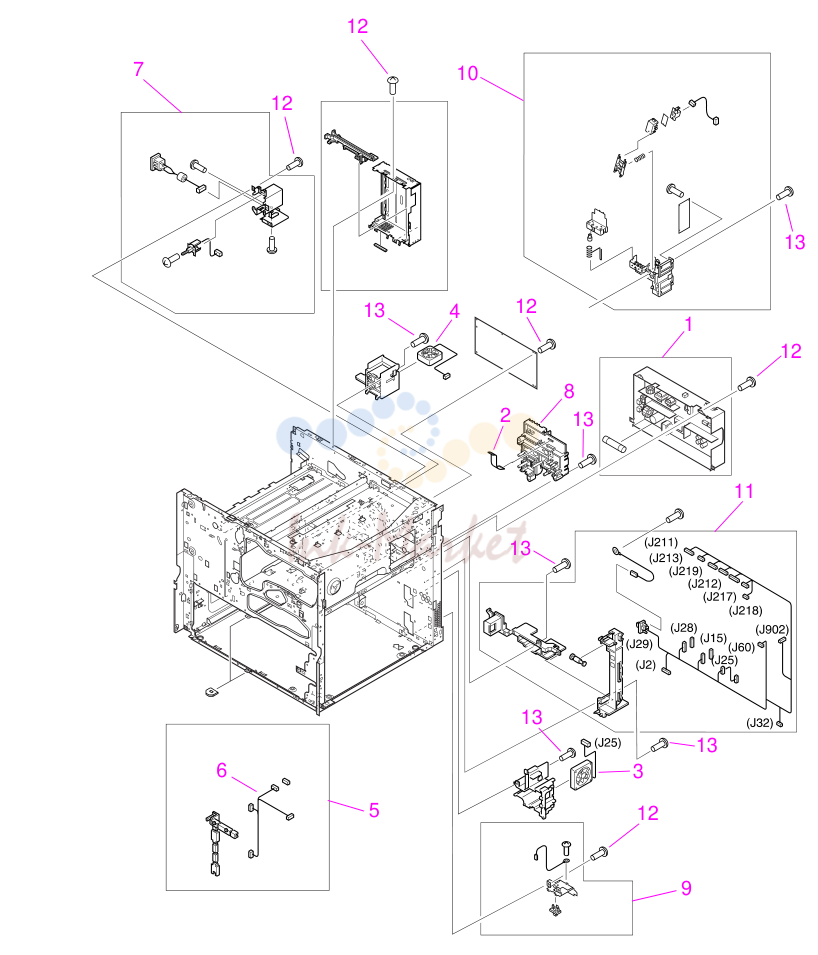

6. Figure 140. Internal components (4 of 4)

6. Figure 140. Internal components (4 of 4)

№АртикулАльт. артикулОписание
1RG5-5730-000CN запросить цену →RG5-7778-000CN
1RG5-5731-000CN запросить цену →RG5-7779-000CN
2RH2-5445-000CN запросить цену →Cable, HVPS flat ribbon
3RH7-5294-000CN запросить цену →Fan, #1, power supply
4RH7-5295-000CN запросить цену →RH7-1623-000CN
5RG5-5725-030CN запросить цену →RG5-7786-000CN
6RG5-5759-000CN запросить цену →RG5-7783-000CN
7RG5-5727-000CN запросить цену →Inlet assembly (Power SW 10)
8RG5-5728-050CN запросить цену →High voltage power supply (HVPS)
9RG5-5779-000CN запросить цену →Connector assembly
10RG5-5719-000CN запросить цену →Toner sensor contact with memory
11RG5-5722-000CN запросить цену →Main cable harness assembly
12XA9-1275-000CN запросить цену →Screw, M3 by 6, RS
13XA9-1276-000CN запросить цену →Screw, M3 by 8, RS
1RH7-5287-000CN запросить цену →Main motor (M2)
2XA9-1275-000CN запросить цену →Screw, M3 by
274Chapter 8 Parts and diagrams
1XA9-1275-000CN запросить цену →Screw, M3 by 6, RS
2RB2-6077-000CN запросить цену →Lever, switch
3RG5-5288-000CN запросить цену →RH7-1622-000CN
4WC4-5171-000CN запросить цену →Microswitch (SW1)
1RS6-2298-000CN запросить цену →Spring, tension
2XA9-1275-000CN запросить цену →Screw, M3 by
276Chapter 8 Parts and diagrams
1RB2-5813-000CN запросить цену →Custom/standard switch
2RB2-5816-000CN запросить цену →Spring, torsion
3XA9-0668-000CN запросить цену →Screw, W/W, M3 by 29.
1XA9-1275-000CN запросить цену →Screw, M3 by 6, RS
2RG5-5678-000CN запросить цену →Paper pickup PCA
278Chapter 8 Parts and diagrams

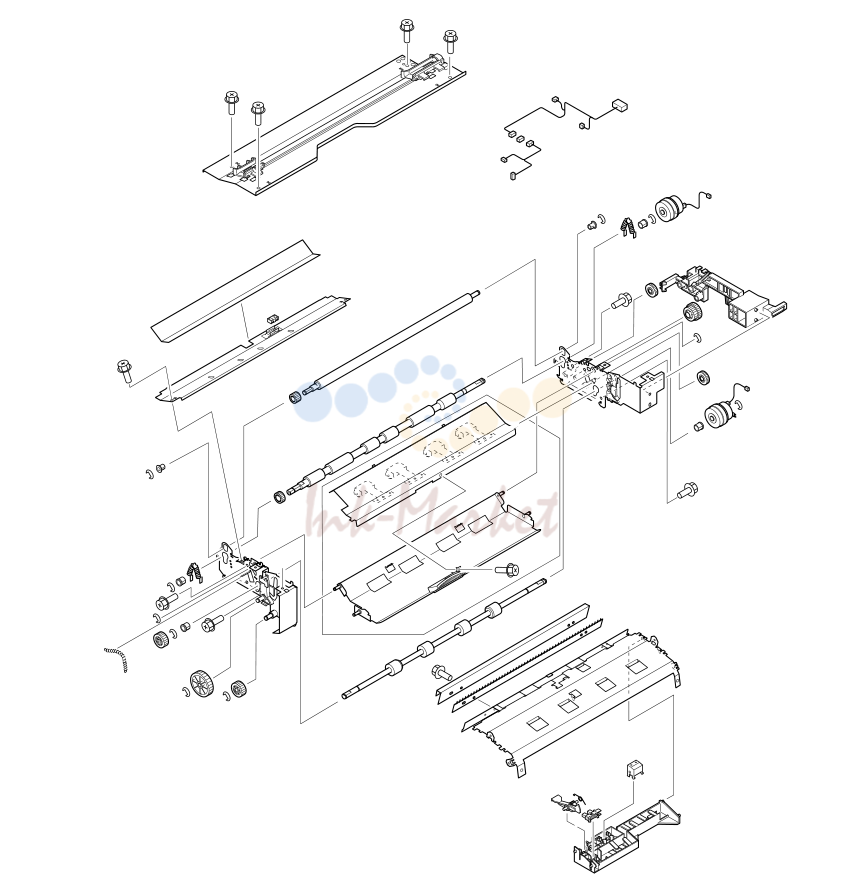

7. Registration assembly

7. Registration assembly

№АртикулАльт. артикулОписание
1RG5-5653-000CN запросить цену →Holder, transfer
2RF5-3319-000CN запросить цену →Roller, transfer
3RG5-5654-000CN запросить цену →Guide, transfer/pre-transfer
280Chapter 8 Parts and diagrams

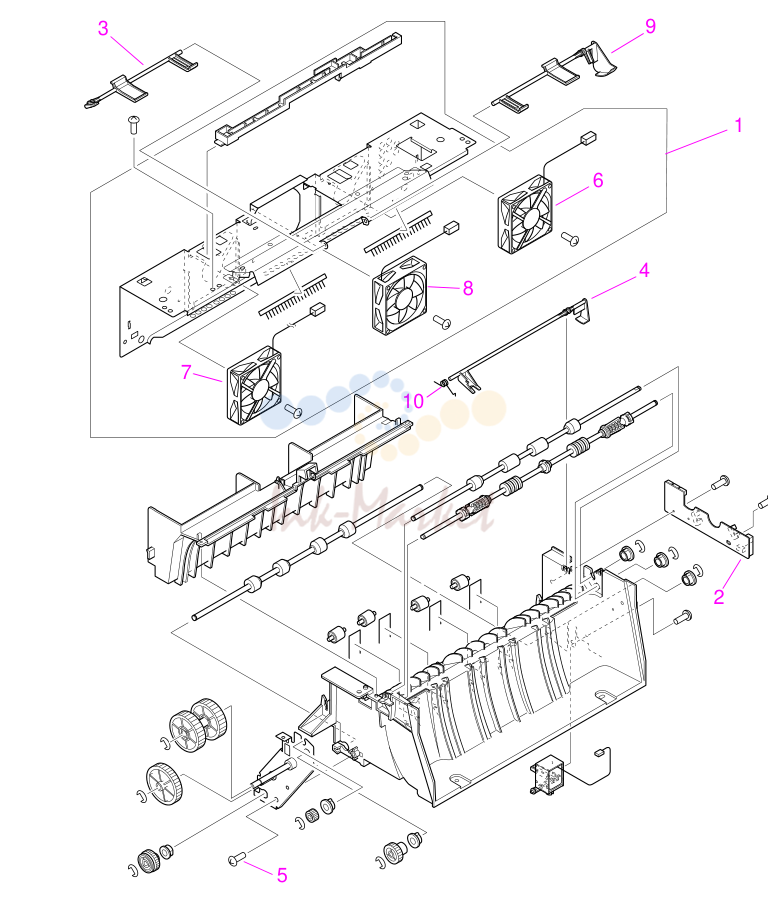

8. Delivery assembly

8. Delivery assembly

№АртикулАльт. артикулОписание
1RG5-5645-000CN запросить цену →Delivery cross member assembly
2RG5-5649-000CN запросить цену →Delivery PCA
3RB2-6037-000CN запросить цену →Flag, sensor
4RB2-6035-000CN запросить цену →Lever, sensor
5XA9-1276-000CN запросить цену →Screw, M3 by
6RH7-5296-000CN запросить цену →Fan, #3, rear delivery
7RH7-5297-000CN запросить цену →Fan, #4, front delivery
8RH7-5302-000CN запросить цену →Fan, #6, face down tray
9RB2-6036-000CN запросить цену →Lever, sensor
10RB2-6042-000CN запросить цену →Spring, tension
282Chapter 8 Parts and diagrams
1RG5-5778-120CN запросить цену →RG5-7780-000CN
2RG5-5649-000CN запросить цену →Delivery PCA
3RG5-6996-000CN запросить цену →Print cartridge memory controller PCA
4RG5-5678-000CN запросить цену →Paper pickup (PIU) PCA

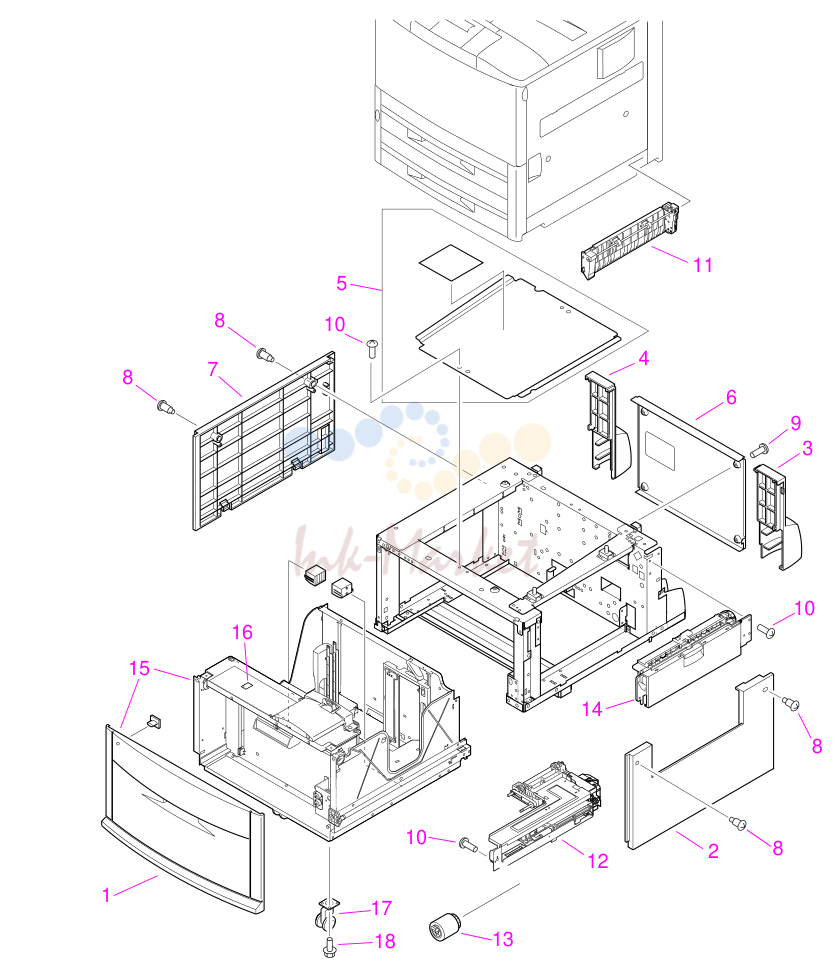

9. Tray 4

9. Tray 4

№АртикулАльт. артикулОписание
1RB2-7648-040CN запросить цену →Cover, front
2RB2-7649-000CN запросить цену →Cover, right
3RB2-7650-000CN запросить цену →Cover, right back
4RB2-7651-000CN запросить цену →Cover, left back
5RB2-7652-000CN запросить цену →Cover, center
6RF5-3644-000CN запросить цену →Cover, back
7RF5-3645-000CN запросить цену →Cover, left
8RS5-9099-000CN запросить цену →Screw, stepped
9XA9-0994-000CN запросить цену →Screw, W/W, M4 by
10XB6-7400-000CN запросить цену →Screw, M4 by
11RG5-6227-000CN запросить цену →Paper path connection unit (PPCU)
12RG5-6208-150CN запросить цену →Paper input unit (PIU)
13RF5-3338-000CN запросить цену →Feed/separation rollers
14RG5-6225-050CN запросить цену →Tray 4 vertical registration assembly (VTU/
15RG5-6212-260CN запросить цену →Tray
16RB2-7762-020CN запросить цену →Lever, standard/custom
17RB2-7709-000CN запросить цену →Caster
18XA9-0732-000CN запросить цену →Screw, M4 by

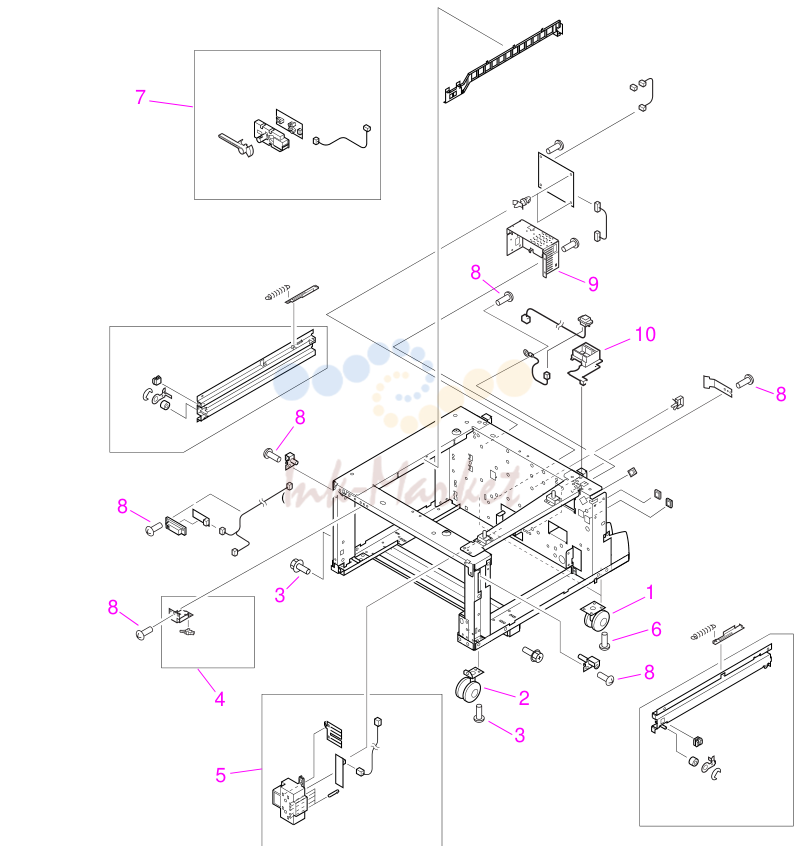

10. Figure 151. Tray 4 main body (2 of 2)

10. Figure 151. Tray 4 main body (2 of 2)

№АртикулАльт. артикулОписание
1RB2-7678-020CN запросить цену →Caster, back
2RB3-0304-040CN запросить цену →Caster, front swivel
3XA9-0912-000CN запросить цену →Screw, M5 by
4RG5-6206-020CN запросить цену →Switch assembly (SW21)
5RG5-6207-040CN запросить цену →Paper size sensing assembly
6XA9-0732-000CN запросить цену →Screw, M4 by 8, RS
7RG5-6229-030CN запросить цену →Paper volume sensing assembly
8XA9-0994-000CN запросить цену →Screw, M4 by
9RG5-6250-000CN запросить цену →Power supply
10Jet-Link cable holder assembly (see 10a,
1RH7-1481-000CN запросить цену →Motor
2XB2-6300-607CN запросить цену →Screw, M3 by 6 with washer
288Chapter 8 Parts and diagrams
1RG5-6238-000CN запросить цену →Paper size PCA
2RG5-6237-000CN запросить цену →Paper volume PCA
3RG5-6235-100CN запросить цену →Deck controller PCA
4RG5-6239-000CN запросить цену →LED PCA
1RG5-5809-000CN запросить цену →Tray assembly
2RG5-5811-040CN запросить цену →Service cover assembly
3RF5-3403-000CN запросить цену →Roller, pickup
4RF5-3404-000CN запросить цену →Roller, separation
5RB2-6537-000CN запросить цену →Cover hooks
290Chapter 8 Parts and diagrams
