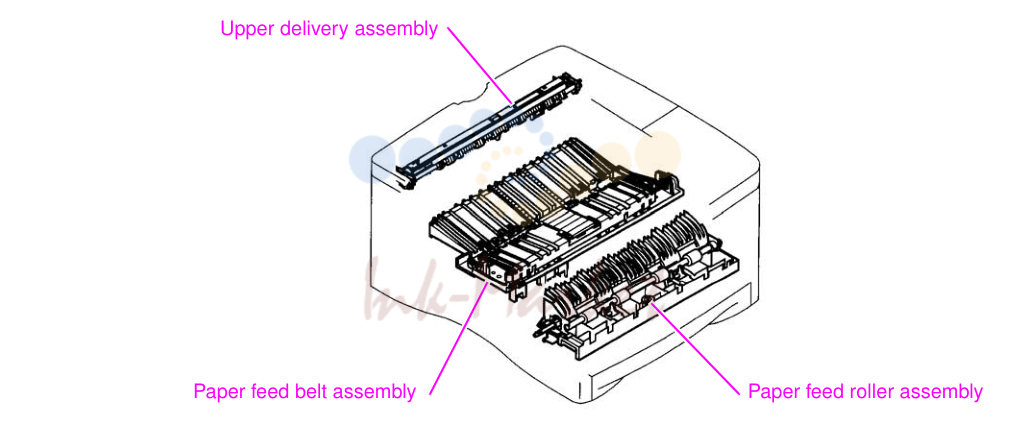

1. Diagrams and parts lists
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RG5-3547-040CN запросить цену → | 1 Cover, front inner | |
| 2 | RG5-3548-000CN запросить цену → | 1 Tray 1 paper guide | |
| 3 | Q1860-67904 запросить цену → | 1 Cover, front | |
| 4 | RG5-3550-000CN запросить цену → | 1 Cover, left side | |
| 5 | RG5-3551-040CN запросить цену → | 1 Cover, rear | |
| 264 | Parts and diagrams Q1860-90918 | ||
| 6 | RB2-1745-000CN запросить цену → | 2 Pin, front cover | |
| 7 | RB2-1749-000CN запросить цену → | 1 Cover, right side | |
| 8 | RB2-1747-000CN запросить цену → | 1 Cover, face-down auxiliary | |
| 9 | RB2-1755-000CN запросить цену → | 1 Cover, right corner | |
| 10 | RB2-1756-000CN запросить цену → | 1 Cover, left corner | |
| 11 | C4110-40004 запросить цену → | 1 Overlay, English (other languages available) | |
| 1 | RB2-1748-000CN запросить цену → | 1 Cover, top | |
| 2 | RB2-1759-000CN запросить цену → | 1 Control panel leaf spring | |
| 3 | RG5-3575-000CN запросить цену → | 1 Cable, control panel | |
| 4 | RG5-3556-040CN запросить цену → | 1 Toner cartridge door assembly | |
| 5 | RG5-5438-030CN запросить цену → | 1 Control panel assembly | |
| 6 | RB2-1758-000CN запросить цену → | 1 Cover, control panel LED |

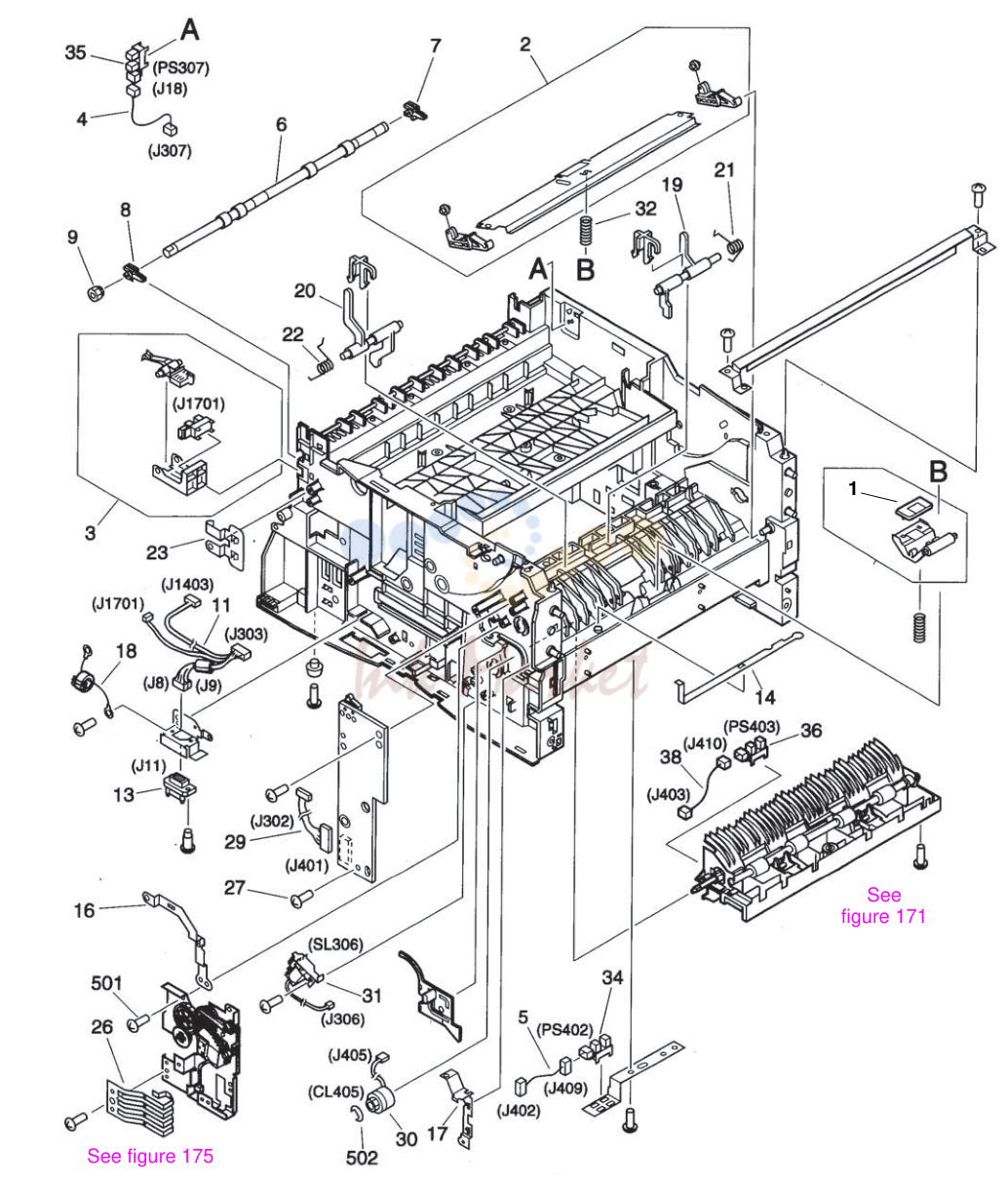

2. figure171
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RF5-4119-000CN запросить цену → | 1 Tray 1 separation pad | |
| 2 | RG5-3520-060CN запросить цену → | 1 Tray 1 paper guide plate assembly | |
| 3 | RG5-3553-000CN запросить цену → | 1 Sensor, rear door | |
| 4 | RG5-3554-000CN запросить цену → | 1 Cable, paper sensor (PS307) | |
| 5 | RG5-3558-000CN запросить цену → | 1 Cable, paper sensor (PS402) | |
| 6 | RB2-1985-000CN запросить цену → | 1 Roller, lower delivery | |
| 7 | RB2-1988-020CN запросить цену → | 1 Bushing, right lower delivery roller | |
| 8 | RB2-1989-000CN запросить цену → | 1 Bushing, left lower delivery roller | |
| 9 | RS6-0357-000CN запросить цену → | 1 Gear, lower delivery shaft | |
| 11 | RG5-7073-000CN запросить цену → | 1 Cable, display, accessory power, photo sensor | |
| 13 | WS6-5092-000CN запросить цену → | 1 Power connector | |
| 14 | RB1-6141-000CN запросить цену → | 1 Grounding plate | |
| 16 | RB2-1734-000CN запросить цену → | 1 Grounding plate | |
| 17 | RB2-1735-000CN запросить цену → | 1 Grounding plate | |
| 18 | RG5-7074-000CN запросить цену → | 1 Grounding cable | |
| 19 | RB2-1781-000CN запросить цену → | 1 Lever, registration sensor | |
| 20 | RB2-1782-000CN запросить цену → | 1 Lever, top-of-page sensor | |
| 21 | RB2-1783-000CN запросить цену → | 1 Spring, registration sensor | |
| 22 | RB2-1784-000CN запросить цену → | 1 Spring, top-of-page sensor | |
| 23 | RB2-1990-000CN запросить цену → | 1 Grounding plate | |
| 26 | RB2-1825-000CN запросить цену → | 1 Spring, Tray 2 size sensor | |
| 27 | XA9-0267-000CN запросить цену → | 2 Screw, M3x6, TP | |
| 29 | RG5-7086-000CN запросить цену → | 1 Cable, ribbon, paper-handling PCA to | |
| 30 | RH7-5345-000CN запросить цену → | 1 Clutch, registration | |
| 31 | RH7-5236-000CN запросить цену → | 1 Solenoid, Tray 2 pickup | |
| 32 | RS5-2441-000CN запросить цену → | 1 Spring, compression | |
| 34 | WG8-5362-000CN запросить цену → | 1 Sensor, PS402 | |
| 35 | WG8-5375-000CN запросить цену → | 1 Sensor, face-down bin-full, PS307 | |
| 36 | WG8-5362-000CN запросить цену → | 1 Sensor, PS403 | |
| 38 | RG5-3523-000CN запросить цену → | 1 Cable, paper sensor (PS403) | |
| 501 | XB4-7401-007CN запросить цену → | 14 Screw, M4x10, tapping | |
| 502 | XD2-1100-322CN запросить цену → | 1 E-ring |

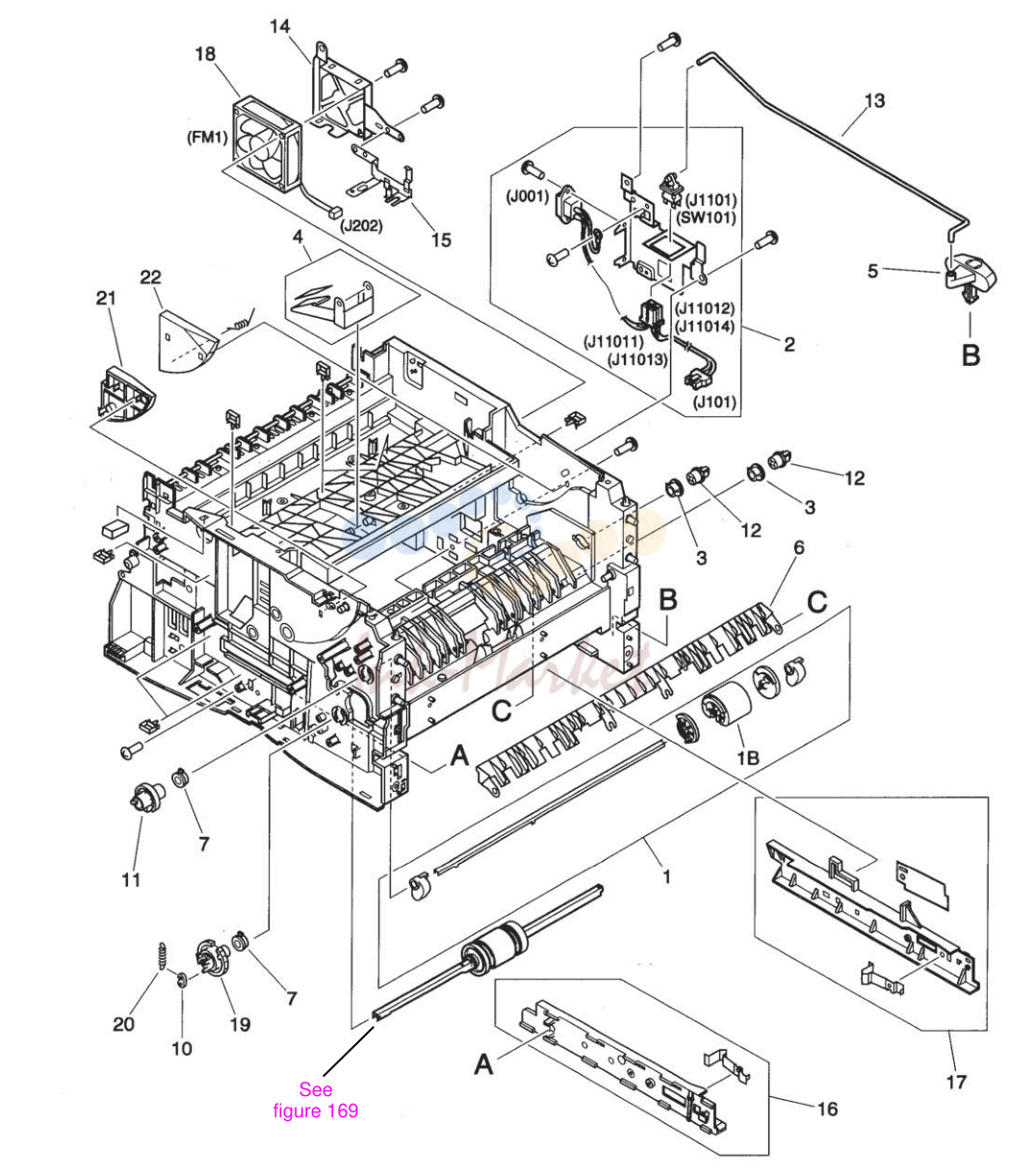

3. figure169
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RG5-3519-020CN запросить цену → | 1 Pickup roller assembly, Tray | |
| 2 | RG5-3545-000CN запросить цену → | 1 Power inlet assembly | |
| 3 | RB1-6179-000CN запросить цену → | 2 Pickup shaft bushing-trays 1 and | |
| 4 | RF5-2421-000CN запросить цену → | 1 Shutter lever | |
| 5 | RB2-1744-000CN запросить цену → | 1 On/off switch | |
| 6 | RB2-1780-000CN запросить цену → | 1 Paper guide | |
| 7 | RS5-1392-000CN запросить цену → | 2 Tray 1 and 2 pickup shaft left bushing | |
| 10 | RB1-2190-000CN запросить цену → | 1 Tray 2 spring | |
| 11 | RB1-6130-000CN запросить цену → | 1 Gear, pickup, Tray | |
| 12 | RB1-6177-000CN запросить цену → | 2 Pickup shaft bushing-trays 1 and | |
| 13 | RB2-1731-000CN запросить цену → | 1 Switch rod | |
| 14 | RB3-0352-000CN запросить цену → | 1 Grounding plate/fan housing | |
| 15 | RB2-1736-000CN запросить цену → | 1 Grounding plate | |
| 16 | RF5-2397-000CN запросить цену → | 1 Tray 2 rail left | |
| 17 | RF5-2398-000CN запросить цену → | 1 Tray 2 rail right | |
| 18 | RH7-1552-000CN запросить цену → | 1 Fan | |
| 19 | RS5-0695-000CN запросить цену → | 1 Tray 2 shaft gear | |
| 20 | RS5-2434-000CN запросить цену → | 1 Spring | |
| 21 | RB2-1774-000CN запросить цену → | 1 Cartridge guide left | |
| 22 | RB2-1775-000CN запросить цену → | 1 Cartridge guide right | |
| 1 | RF5-4118-000CN запросить цену → | 1 Transfer guide assembly | |
| 2 | RF5-4117-000CN запросить цену → | 2 Pad assembly | |
| 4 | RB2-1732-000CN запросить цену → | 1 Door switch | |
| 5 | RB2-1739-000CN запросить цену → | 1 Door switch spring | |
| 8 | RB1-6251-000CN запросить цену → | 4 Roller, lower-back delivery | |
| 9 | RB2-2076-000CN запросить цену → | 4 Roller spring, lower-back delivery | |
| 10 | RH7-5346-000CN запросить цену → | 1 Clutch, feed rollers | |
| 11 | RB2-1997-000CN запросить цену → | 4 Roller holder, top delivery | |
| 12 | RG9-1337-000CN запросить цену → | 4 Roller 1, face-down guide | |
| 13 | RS5-2225-020CN запросить цену → | 4 Roller spring, top delivery | |
| 17 | RB2-1998-000CN запросить цену → | 4 Roller 2, face-down guide | |
| 22 | RG5-4916-000CN запросить цену → | 1 Registration roller assembly | |
| 502 | XD2-1100-322CN запросить цену → | 1 E-ring | |
| 270 | Parts and diagrams Q1860-90918 | ||
| 1 | RG9-1542-000CN запросить цену → | 1 Transfer roller | |
| 3 | RG5-3561-000CN запросить цену → | 1 Cable (fuser ac) | |
| 4 | RG5-7072-000CN запросить цену → | 1 Cable (scanner) | |
| 5 | Q1860-69004 запросить цену → | 1 Laser/scanner assembly | |
| 6 | XA9-0838-000CN запросить цену → | 4 Screw, M4x16, with washer | |
| 3 | RB2-1980-000CN запросить цену → | 1 Lever, bin-full | |
| 8 | RS6-0357-000CN запросить цену → | 1 Gear, delivery roller | |
| 272 | Parts and diagrams Q1860-90918 |

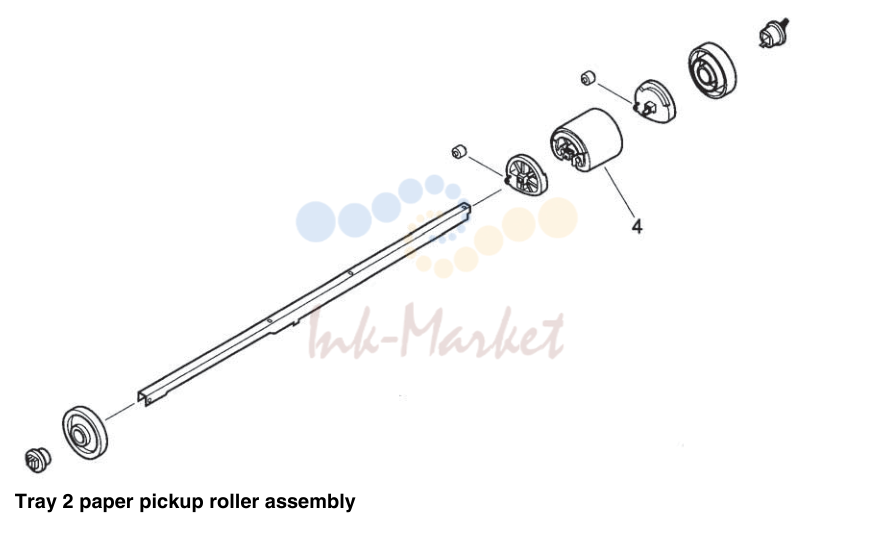

4. Figure 169. Tray 2 paper pickup roller assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13 | RB2-1887-000CN запросить цену → | 1 Large feed belt | |
| 14 | RB2-1888-000CN запросить цену → | 2 Small paper feed belts | |
| 31 | RB2-1905-000CN запросить цену → | 1 Transfer roller bushing cover (right) | |
| 274 | Parts and diagrams Q1860-90918 |

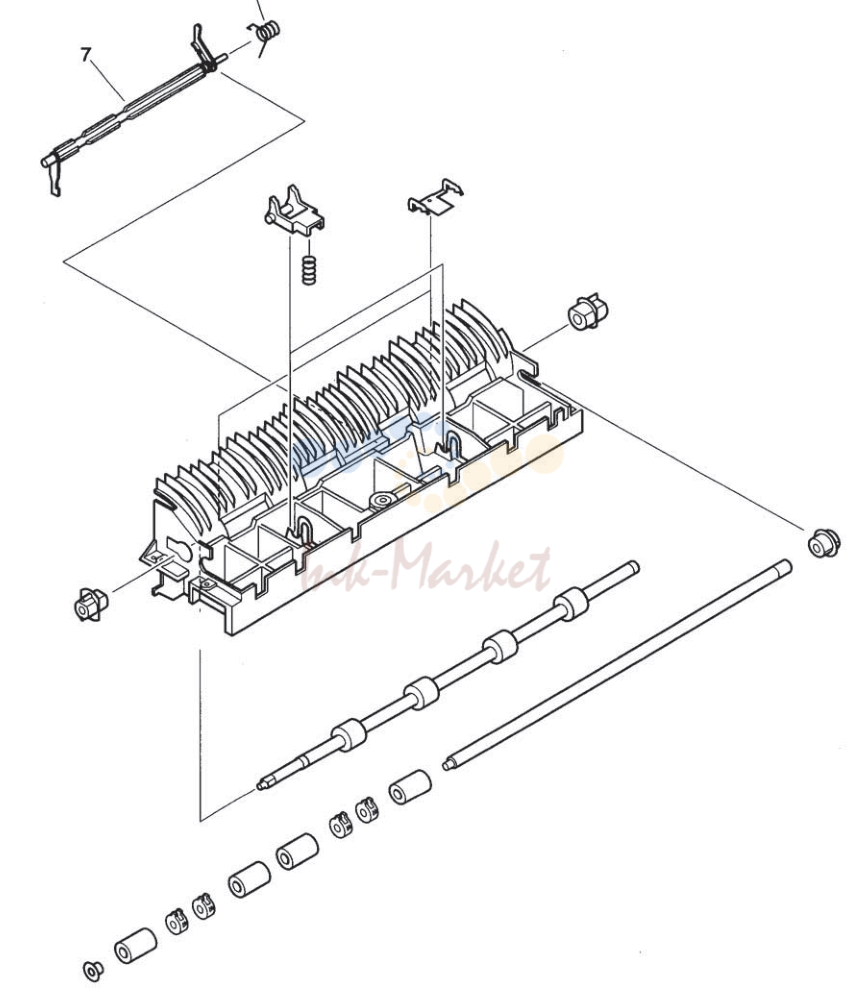

5. Figure 171. Paper feed roller assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5 | RB2-1856-040CN запросить цену → | 1 Toner cartridge engagement arm | |
| 27 | XA9-0267-000CN запросить цену → | 3 Screw, TP, M3x6 | |
| 28 | RH7-1428-000CN запросить цену → | 1 Main motor | |
| 278 | Parts and diagrams Q1860-90918 |

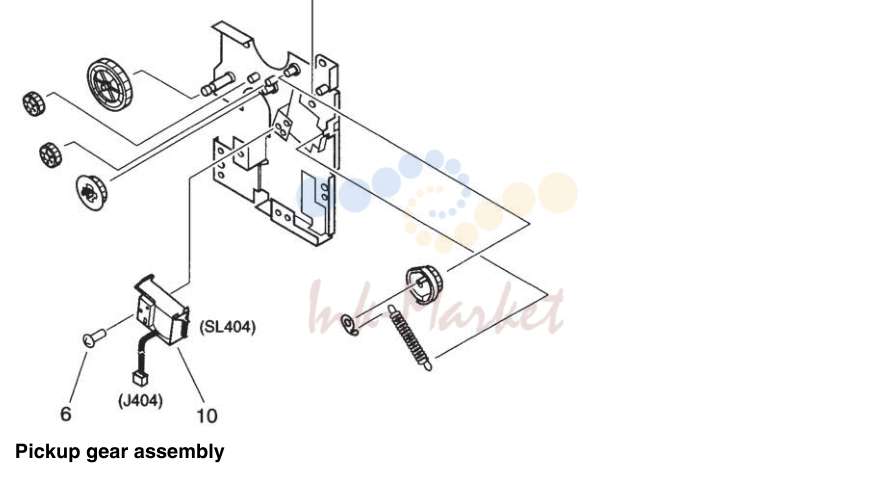

6. Figure 175. Pickup gear assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RG5-7058-000CN запросить цену → | 1 Paper handling PCA | |
| 2 | Q1860-69005 запросить цену → | 1 Dc controller | |
| 3 | Q1860-69006 запросить цену → | 1 Power supply (100 - 120V) | |
| 3 | Q1860-69007 запросить цену → | 1 Power supply (220 - 240V) | |
| 280 | Parts and diagrams Q1860-90918 | ||
| 6 | RB2-1790-000CN запросить цену → | 1 Sensor mount (rear of controller pan) | |
| 7 | RB2-1791-000CN запросить цену → | 1 Sensor lever | |
| 9 | RH2-5337-000CN запросить цену → | 1 Flat cable |

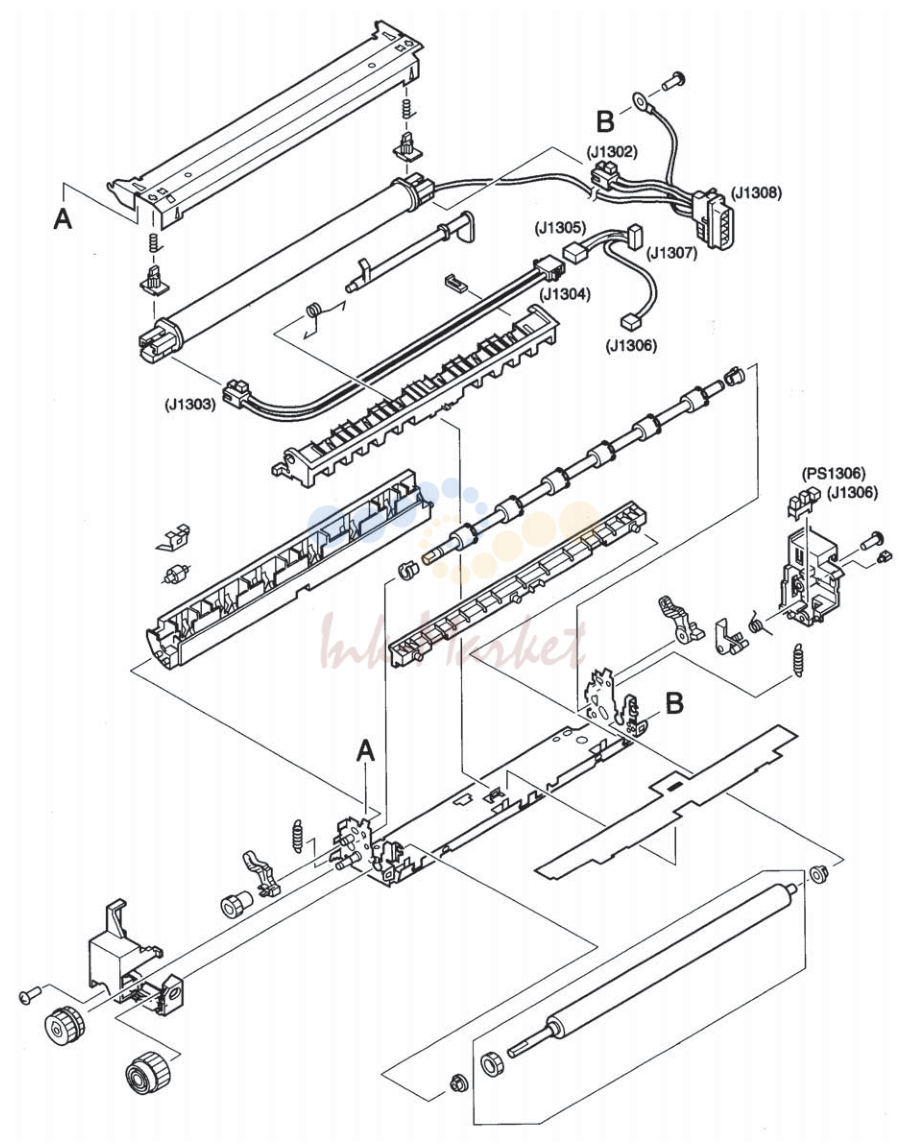

7. Figure 178. Fuser
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RG5-7184-000CN запросить цену → | 1 Feeder controller PCA, 250-sheet feeder | |
| 4 | RB1-7499-000CN запросить цену → | 1 Roller, feed, 250-sheet feeder | |
| 7 | RB1-7503-000CN запросить цену → | 1 Spring, tray-size detect | |
| 9 | RG5-3644-000CN запросить цену → | 1 Pickup roller assembly | |
| 1 | RG5-7184-000CN запросить цену → | 1 Feeder control PCA, 250-sheet feeder | |
| 2 | RG5-2125-000CN запросить цену → | 1 Paper-size switch PCA, 250-sheet feeder | |
| 284 | Parts and diagrams Q1860-90918 |

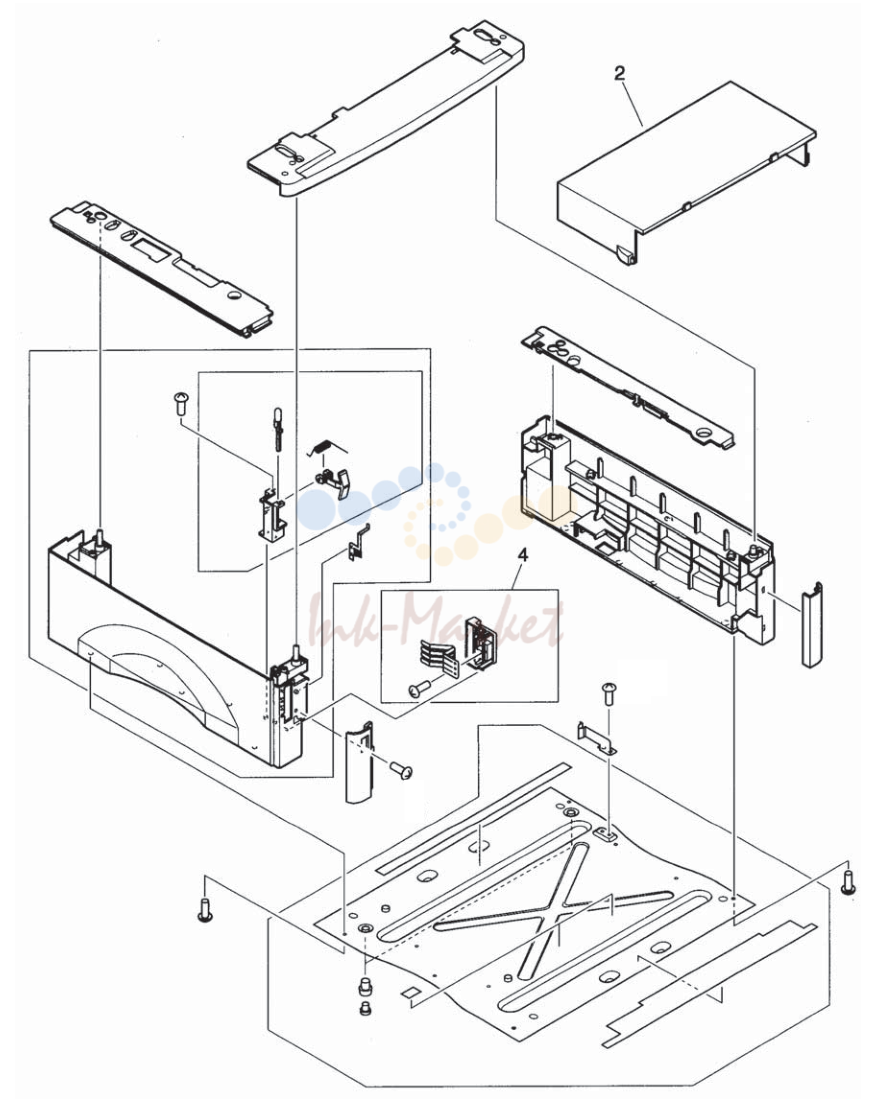

8. Figure 181. 500-sheet feeder (1 of 2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RG5-7194-000CN запросить цену → | 1 Paper pickup drive assembly | |
| 3 | RB2-3314-000CN запросить цену → | 1 Joint | |
| 4 | RG5-7198-000CN запросить цену → | 1 Upper contact cable | |
| 6 | RB2-3232-000CN запросить цену → | 1 Feed roller | |
| 8 | RF5-2634-000CN запросить цену → | 1 Roller, feed, 500-sheet feeder | |
| 9 | RF5-2635-000CN запросить цену → | 1 Paper arm | |
| 10 | RF5-2636-000CN запросить цену → | 1 Pickup roller assembly | |
| 11 | RS5-2632-000CN запросить цену → | 1 Spring, tension | |
| 14 | RB3-0431-000CN запросить цену → | 1 Paper sensor flag | |
| 15 | RB3-0443-000CN запросить цену → | 1 Paper sensor flag link | |
| 16 | RB3-0444-000CN запросить цену → | 1 Paper sensor flag link holder | |
| 506 | XB4-7301-207CN запросить цену → | 2 M3x12 screw, tapping, truss head | |
| 1 | RG5-7197-000CN запросить цену → | 1 Feeder controller PCA, 500-sheet feeder | |
| 2 | RG5-4212-020CN запросить цену → | 1 Paper-size switch PCA, 500-sheet feeder | |
| 288 | Parts and diagrams Q1860-90918 |
