- 1. Table 8-8 External assemblies
- 2. ADF components
- 3. Frame assembly
- 4. Product base
- 5. Formatter and fax card
- 6. Internal components
- 7. Figure 8-9 Internal components (2 of 3)
- 8. Figure 8-10 Internal components (3 of 3)
1. Table 8-8 External assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-3419-000CN запросить цену → | Pickup-tray assembly, scanner | |
| 2 | Control-panel overlay See Control-panel overlay | ||
| 3 | RM1-8443-000CN запросить цену → | Tray, delivery | |
| 4 | 7121-8043 запросить цену → | HP jewel | |
| 5 | CB536-60102 запросить цену → | Handset, telephone |

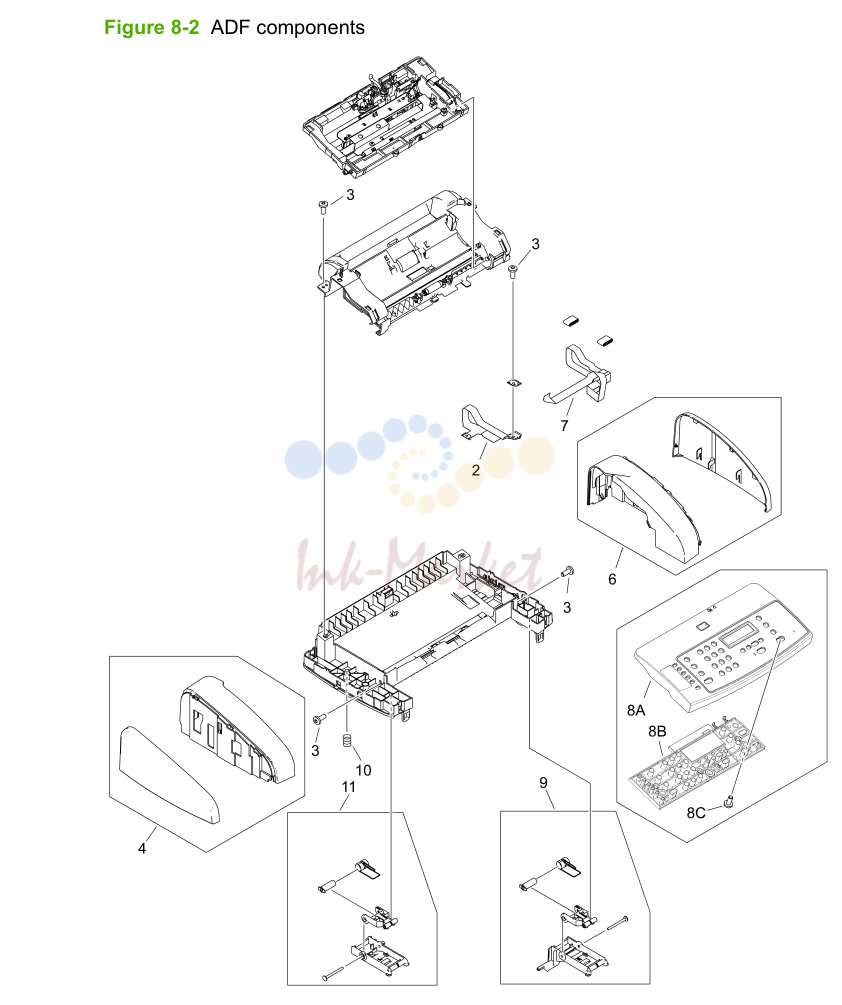

2. ADF components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RL1-0376-000CN запросить цену → | Sheet, grounding scanner | |
| 3 | XB4-5401-009CN запросить цену → | Screw, tap, M4X | |
| 4 | RM1-3076-020CN запросить цену → | Cover, left scanner | |
| 6 | RM1-3077-000CN запросить цену → | Cover, right scanner | |
| 7 | RK2-1214-000CN запросить цену → | Flat, flexible cable (FFC) scanner | |
| 9 | RM1-0897-000CN ✓ в наличии | Scanner link assembly, right | |
| 10 | RU5-2885-000CN запросить цену → | Spring, tension scanner | |
| 11 | RM1-0896-000CN запросить цену → | Scanner link assembly, left |

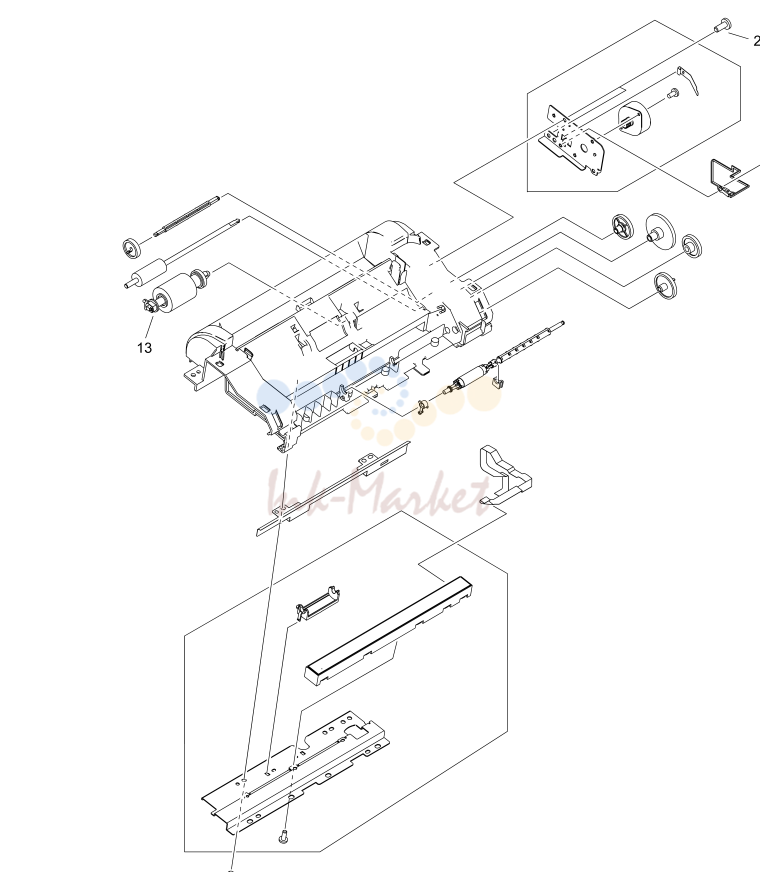

3. Frame assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | XB4-5401-009CN запросить цену → | Screw, self tapping, M4X | |
| 2 | XA9-1670-000CN запросить цену → | Screw, D, M3X | |
| 6 | XB4-7300-805CN запросить цену → | Screw, self-tapping binding head, M3X | |
| 8 | RC1-2544-000CN запросить цену → | Scanner media-lever torsion spring (lever, pressure convert) | |
| 9 | RC1-8413-000CN запросить цену → | Scanner media lever (lever, pressure convert) | |
| 13 | RU5-2196-000CN запросить цену → | Spring, compression, white platen | |
| 14 | RF5-3235-000CN запросить цену → | Platen, white, scanner | |
| 20 | RM1-0890-000CN запросить цену → | Separation-pad assembly, scanner |

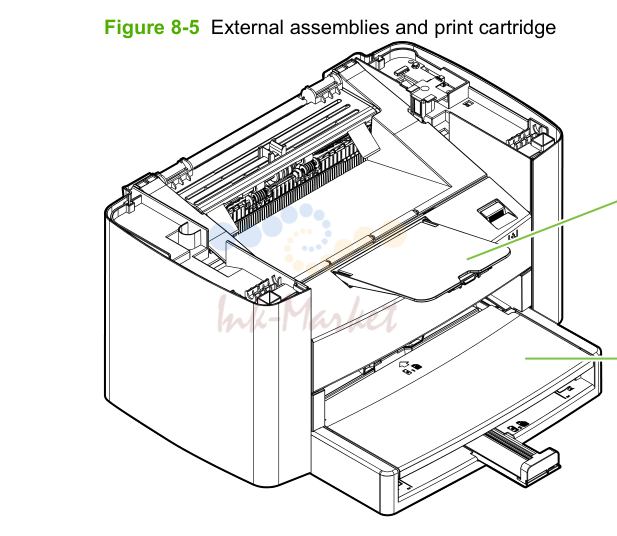

4. Product base
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC1-8372-000CN запросить цену → | Door, print cartridge | |
| 2 | RC2-5800-000CN запросить цену → | Cover, right | |
| 3 | RC1-2476-000CN запросить цену → | Scanner cushion | |
| 4 | RL1-1160-000CN запросить цену → | Cover, front | |
| 5 | RC1-8373-000CN запросить цену → | Cover, left | |
| 6 | RC1-2474-020CN запросить цену → | Cover, rear | |
| 7 | RL1-1161-000CN запросить цену → | Cover, top (scanner support-frame) |

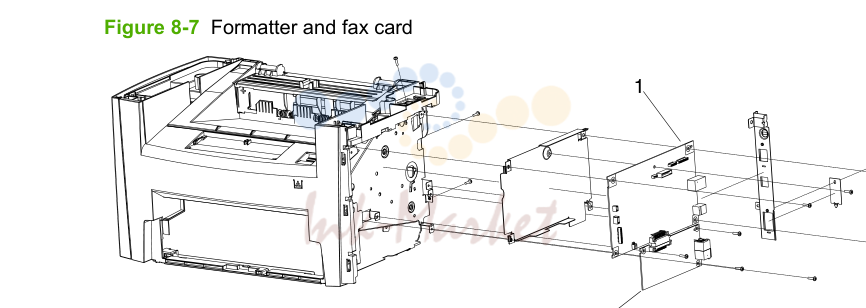

5. Formatter and fax card
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CC391-60001 ✓ в наличии | Formatter, Western | |
| 1 | CC541-60001 запросить цену → | Formatter, Asian | |
| 2 | CC392-60001 запросить цену → | Fax card, US/AP | |
| 2 | CC396-60001 ✓ в наличии | Fax card, EMEA |

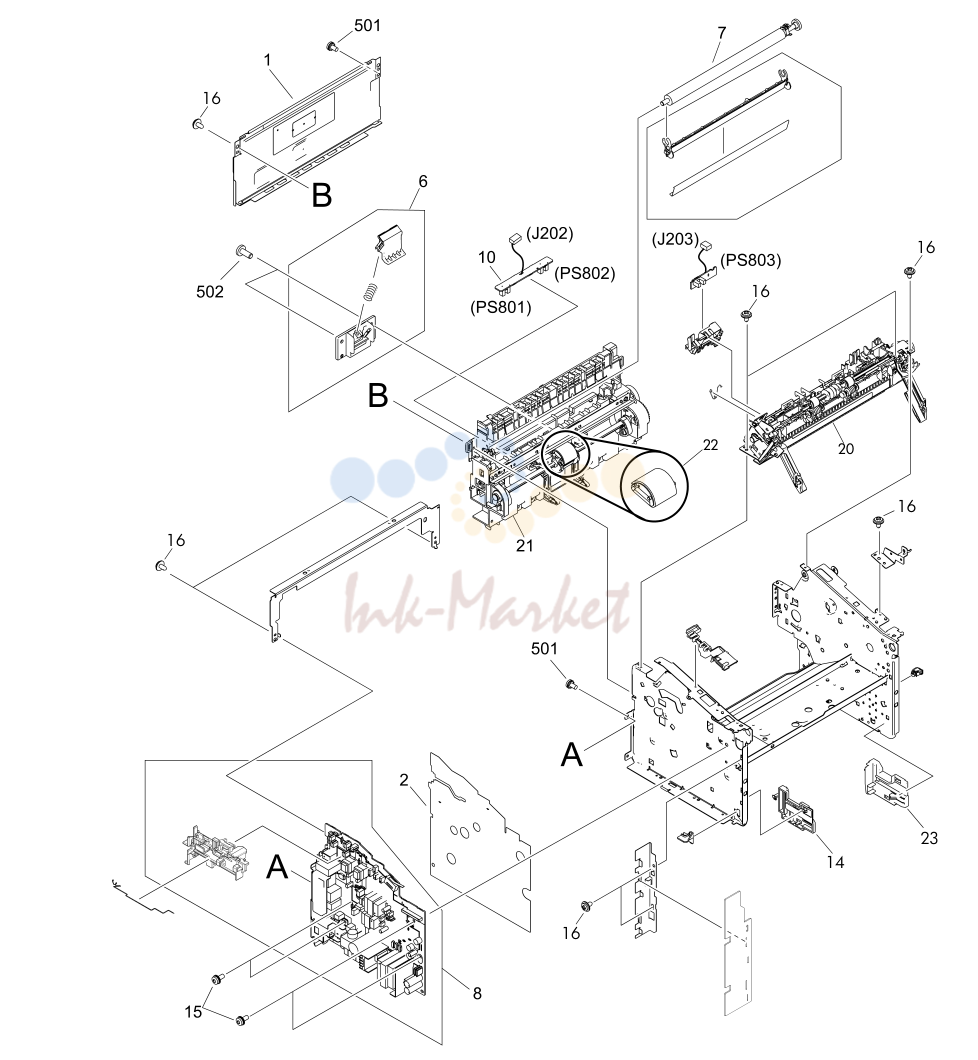

6. Internal components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC1-8368-000CN запросить цену → | Panel, rear | |
| 6 | RM1-2048-000CN запросить цену → | Separation-pad assembly, printer | |
| 7 | RM1-2062-000CN запросить цену → | Transfer-roller assembly | |
| 8 | RM1-5280-000CN запросить цену → | Power-supply assembly, 110-127 V | |
| 8 | RM1-5281-000CN запросить цену → | Power-supply assembly, 220-240 V | |
| 14 | RC1-8389-000CN запросить цену → | Guide, tray left | |
| 15 | XA9-1420-000CN запросить цену → | Screw, rs, M3X | |
| 16 | XA9-1670-000CN запросить цену → | Screw, D | |
| 20 | RM1-5363-000CN запросить цену → | Fuser, 110-127V | |
| 20 | RM1-5364-000CN запросить цену → | Fuser, 220-240V | |
| 21 | RM1-3043-000CN запросить цену → | Pickup assembly | |
| 22 | RL1-0266-000CN запросить цену → | Roller, pickup, printer (product base) | |
| 23 | RC1-8390-000CN запросить цену → | Guide, tray right | |
| 501 | XB2-7300-605CN запросить цену → | Screw, with washer, M3X | |
| 502 | XB4-5401-009CN запросить цену → | Screw, tap, M4X |

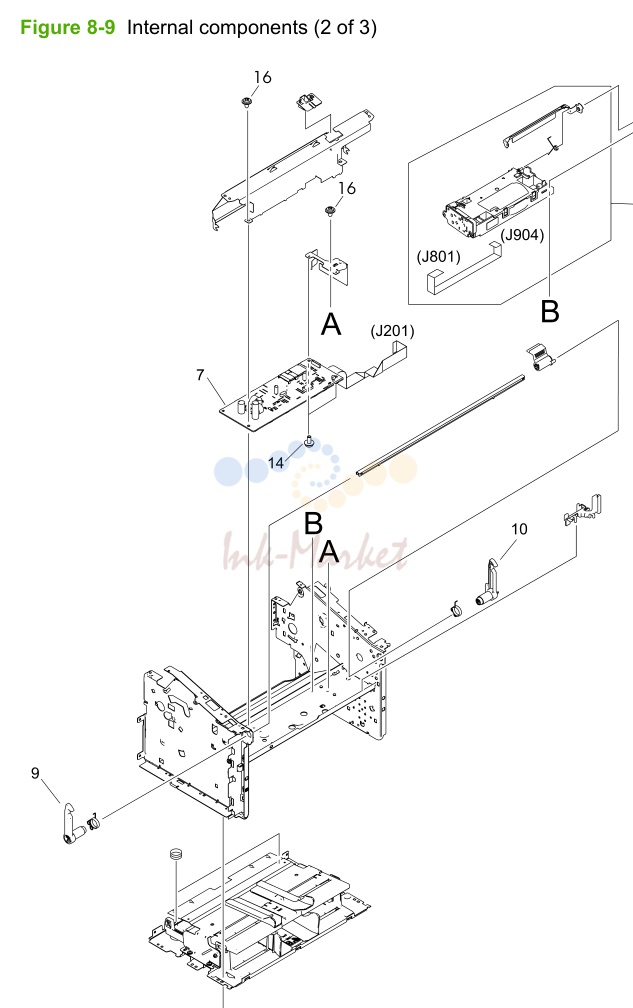

7. Figure 8-9 Internal components (2 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | RM1-2033-030CN запросить цену → | Laser/scanner assembly | |
| 7 | RM1-3404-000CN запросить цену → | Engine-controller-PCB assembly | |
| 9 | RC1-2498-000CN запросить цену → | Latch, left | |
| 10 | RC1-2499-000CN запросить цену → | Latch, right | |
| 14 | XA9-1420-000CN запросить цену → | Screw, rs, M3X | |
| 15 | XA9-1501-000CN запросить цену → | Screw, rs, M2X | |
| 16 | XA9-1670-000CN запросить цену → | Screw, D |

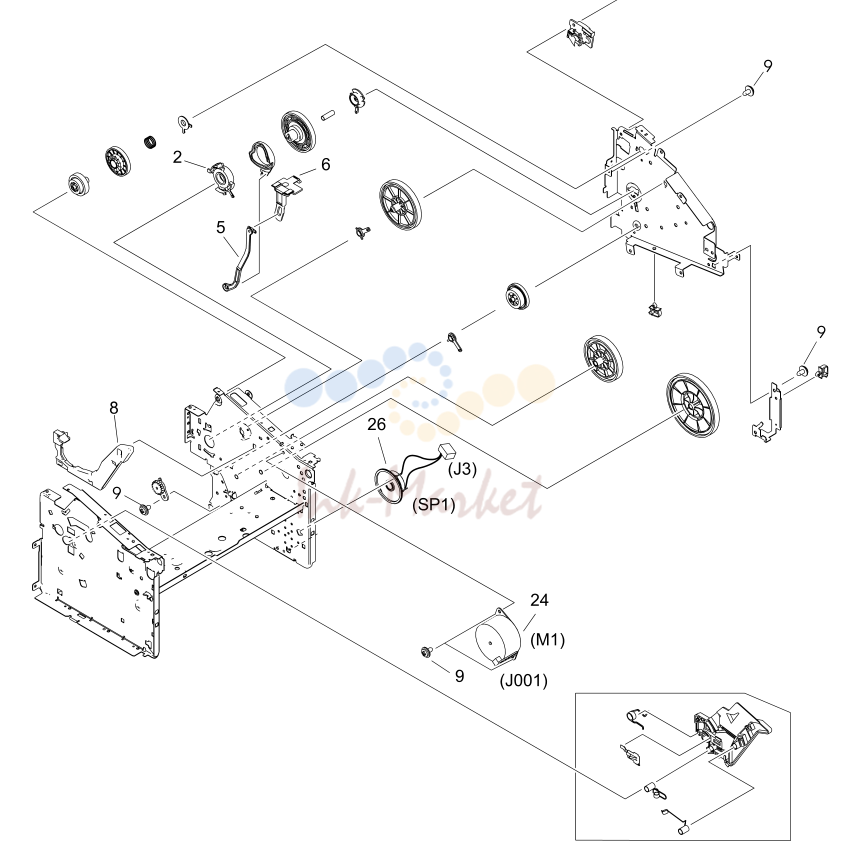

8. Figure 8-10 Internal components (3 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RC1-1953-000CN запросить цену → | Bushing | |
| 5 | RC1-2485-000CN запросить цену → | Link, coupling lower | |
| 6 | RC1-2494-000CN запросить цену → | Link, coupling top | |
| 8 | RC1-8390-000CN запросить цену → | Guide, tray right | |
| 9 | XA9-1670-000CN запросить цену → | Screw, D | |
| 22 | XA9-1420-000CN запросить цену → | Screw, with washer, M3x | |
| 24 | RK2-0777-000CN запросить цену → | Motor, stepping, dc | |
| 26 | RM1-3410-000CN запросить цену → | Speaker assembly |
