Hewlett Packard designjet 1050C — каталог запчастей со схемами

Содержание

1. DesignJet 1050C
2. DesignJet 1050C
3. DesignJet 1050C

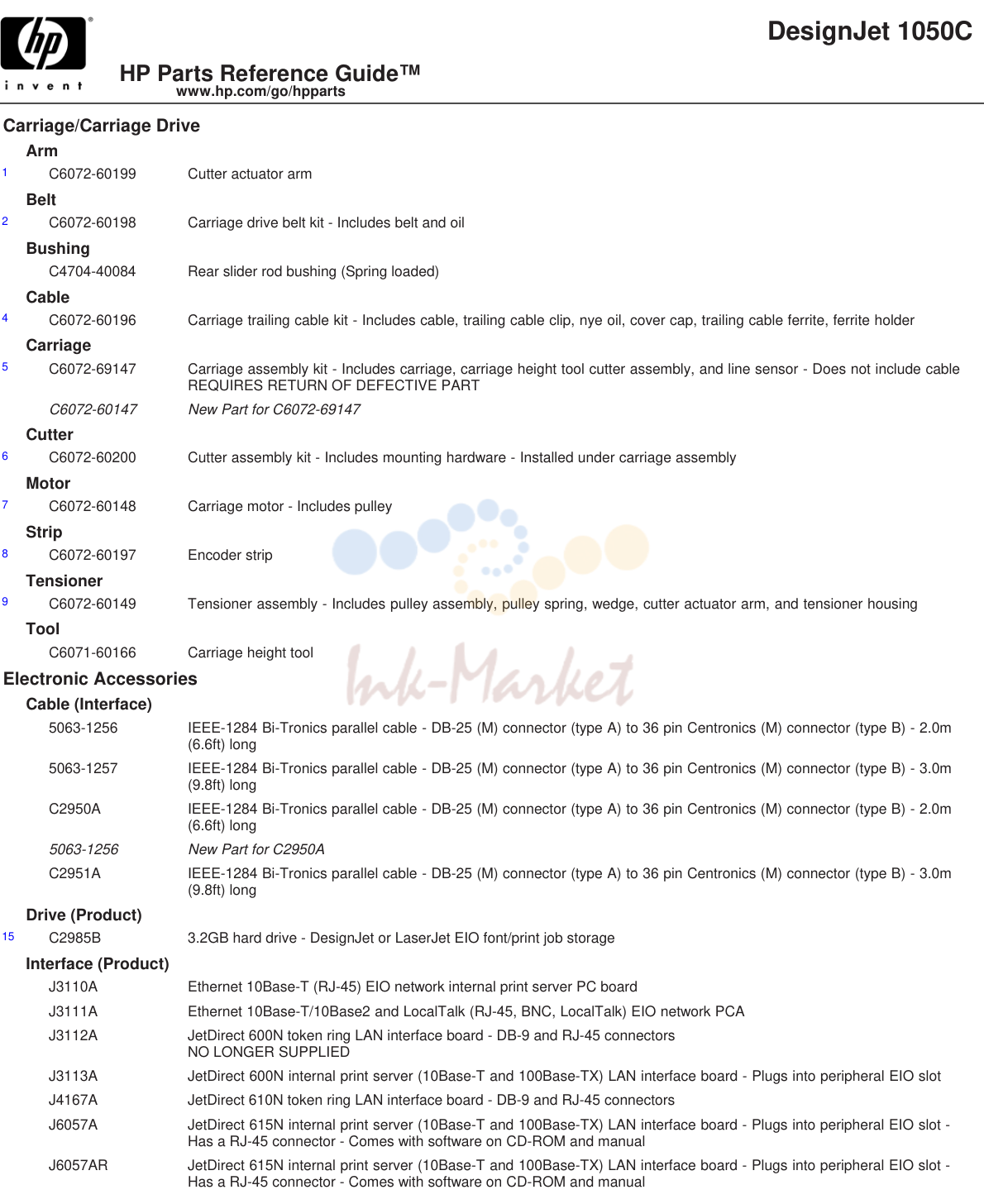

1. DesignJet 1050C

№	Артикул	Альт. артикул	Описание
1	C6072-60199 запросить цену →		Cutter actuator arm
2	C6072-60198 ✓ в наличии		Carriage drive belt kit - Includes belt and oil
4	C6072-60196 запросить цену →		Carriage trailing cable kit - Includes cable, trailing cable clip, nye oil, cover cap, trailing cable ferrite, ferrite holder
5	C6072-69147 запросить цену →		Carriage assembly kit - Includes carriage, carriage height tool cutter assembly, and line sensor - Does not include cable
6	C6072-60200 запросить цену →		Cutter assembly kit - Includes mounting hardware - Installed under carriage assembly
7	C6072-60148 запросить цену →		Carriage motor - Includes pulley
8	C6072-60197 запросить цену →		Encoder strip
9	C6072-60149 запросить цену →		Tensioner assembly - Includes pulley assembly, pulley spring, wedge, cutter actuator arm, and tensioner housing
15	C2985B запросить цену →	3.2GB	hard drive - DesignJet or LaserJet EIO font/print job storage
23	C6251A запросить цену →		16MB EDO (Extended Data Output) DRAM DIMM - For DesignJet 1000 series printers
24	C6252A запросить цену →		32MB EDO (Extended Data Output) DRAM DIMM - For DesignJet 1000 series printers
25	C6258A запросить цену →		64MB EDO (Extended Data Output) DRAM DIMM - For DesignJet 1000 series printers
29	J3113-69001 запросить цену →		JetDirect 600N EIO internal print server 10Base-T and 100Base-T LAN interface board - Has one RJ-45 connector
32	C6075-60005 запросить цену →	3.2GB	hard drive (DesignJet)
33	C6072-60179 запросить цену →		Drop detector assembly - Includes spittoon foam - Installed in service station assembly
34	C6072-60159 запросить цену →		Vacuum/aerosol fan assembly - Installed on right side of printer chassis
35	C6074-69340 запросить цену →		Firmware DIMM (Revision A.01.13)
36	C6072-60175 запросить цену →		Front panel assembly - Includes front panel cable
37	C6074-60003 запросить цену →		16MB EDO (Extended Data Output) DRAM DIMM memory module
38	C6074-60004 запросить цену →		32MB EDO (Extended Data Output) DRAM DIMM memory module
39	C6074-60005 запросить цену →		64MB EDO (Extended Data Output) DRAM DIMM memory module
40	C6072-69146 запросить цену →		Electronics module - Contains power supply, main logic board and cooling fan
43	C6072-60190 запросить цену →		Media sensor
44	C6072-60188 запросить цену →		Rear cover mounting bracket kit - Includes left and right brackets
45	C6072-60165 запросить цену →		Right cover - Includes front panel cable - Does not include front panel assembly or aerosol fan
46	C6072-60167 запросить цену →		Left cover - Covers the ink tube system and has a door to access the ink cartridges
47	C6072-60168 запросить цену →		Top cover - Covers the top of the print mechanism (Not the window)
48	C6072-60169 запросить цену →		Back cover - Includes blank serial number label
49	C6072-60170 запросить цену →		Back EMC cover
50	C6072-60171 запросить цену →		Left rear cover kit - Covers electronics module near the DIMM cover - Includes ferrite and clip
51	C6072-60172 запросить цену →		Right rear cover - Covers the end of the electronics module that is not near the DIMM cover
52	C6072-60176 запросить цену →		DIMM cover - Covers the DIMM sockets in the electronics module
54	C6071-60148 запросить цену →		Tail deflectors
56	C6072-00001 запросить цену →		Nameplate - DesignJet 1050C
57	C6074-60241 запросить цену →		Front panel overlay (English)
58	C6074-60242 запросить цену →		Front panel overlay (Korean)
59	C6074-60243 запросить цену →		Front panel overlay (Taiwanese)
60	C6074-60244 запросить цену →		Front panel overlay (German)
61	C6074-60245 запросить цену →		Front panel overlay (French)
62	C6074-60246 запросить цену →		Front panel overlay (Spanish)
63	C6074-60247 запросить цену →		Front panel overlay (Italian)
64	C6074-60248 запросить цену →		Front panel overlay (Japanese)
65	C6074-60249 запросить цену →		Front panel overlay (Portuguese)
66	C6074-60250 запросить цену →		Front panel overlay (Chinese)
67	C6072-60186 запросить цену →		Rear Platen
68	C6072-60164 запросить цену →		Lift-up viewing window

2. DesignJet 1050C

№	Артикул	Описание
182	C6072-60016 запросить цену →	Air pressurization system (APS) - Includes pump, valve, pressure sensor, and APS housing
183	C4820-60015 запросить цену →	Black printhead cleaner
184	C4821-60005 запросить цену →	Cyan printhead cleaner
185	C4822-60059 запросить цену →	Magenta printhead cleaner
186	C4823-60003 запросить цену →	Yellow printhead cleaner
187	C6072-60179 запросить цену →	Drop detector assembly - Includes spittoon foam - Installed in service station assembly
188	C6072-60159 запросить цену →	Vacuum/aerosol fan assembly - Installed on right side of printer chassis
189	C6072-60189 запросить цену →	Center guide and media sensor
190	C6072-60194 запросить цену →	Front guide assembly
191	C6072-60195 запросить цену →	Tube guide assembly
192	C6072-60015 запросить цену →	Ink Supply Station (ISS) - Has 4 slots for ink cartridges
193	C6074-60342 запросить цену →	Ink Tube System - Includes setup printheads, ink collector, carrier clip, nye oil, ink supply station housing foam
196	C6072-60190 запросить цену →	Media sensor
197	C6072-60178 запросить цену →	Service station assembly - Includes drop detector assembly
198	C6072-60192 запросить цену →	Left arc assembly
199	C6072-60193 запросить цену →	Right arc assembly
200	C6072-60173 запросить цену →	Left trim - On the left arc
201	C6072-60174 запросить цену →	Right trim - On the right arc
291	C6072-60150 запросить цену →	Automatic roll sheet switch (ARSS) assembly - Small, long roller and housing - Used to feed cut sheet media
292	C6071-60155 запросить цену →	Automatic roll sheet switch (ARSS) parts kit - ARSS torsion spring, ARSS axle gear, ARSS switch lever
293	C6072-60151 запросить цену →	Clutch assembly - Includes lever, 2 gears, a spring, and the shaft that they ride on
294	C6072-60163 запросить цену →	Drive roller guide - Includes drive roller guide and media guide strip
295	C6072-60152 запросить цену →	Handle for automatic roll sheet switch (ARSS) assembly
296	C6072-60160 запросить цену →	Paper drive motor - Includes helical drive gear and mounting bracket - Installed on Right Side of Printer Chassis
297	C6072-60009 запросить цену →	Pinch Assembly - Includes pinch cam, pinch rollers, springs
298	C6072-60161 запросить цену →	Center Platen Assembly - Includes overdrive rollers and screws
299	C6072-60162 запросить цену →	Front Platen Assembly - Long, curved item without rollers - Includes platen and screws
300	C6072-60156 запросить цену →	Right roll feed brake - Installed in right roll feed module
301	C6072-60157 запросить цену →	Left roll feed brake - Installed in left roll feed module
302	C6072-60155 запросить цену →	Right roll feed module
303	C6072-60158 запросить цену →	Left roll feed module
304	C6072-60154 запросить цену →	Entry roller - Large, long roller at front of printer
305	C6072-60191 запросить цену →	Paper drive roller assembly - Includes drive roller, roller gear, and roller bracket
306	C6072-60126 запросить цену →	E/A0 rollfeed spindle assembly - Includes end caps
307	C6072-60391 запросить цену →	Media guide strip

3. DesignJet 1050C

№	Артикул	Описание
308	C6072-60208 запросить цену →	Media bin - Between printer stand legs
310	C6072-60185 запросить цену →	Cross-brace - Main structure that extends between stand legs
311	C6072-60182 запросить цену →	Foot assembly (Includes casters)
313	C6072-60184 запросить цену →	Leg assembly - Side support for the printer - Does NOT include the foot assembly
314	C6072-60183 запросить цену →	Printer stand tray - Mounted between the feet of printer
