Hewlett Packard cp5220 5225 partlist — каталог запчастей со схемами

Содержание

1. Assembly locations
2. Right door assembly
3. Internal components (1 of 6)
4. Internal components (2 of 6)
5. Internal components (4 of 6)
6. Internal components (5 of 6)
7. Internal components (6 of 6)
8. Cassette
9. Paper feeder external components
10. Paper feeder internal components

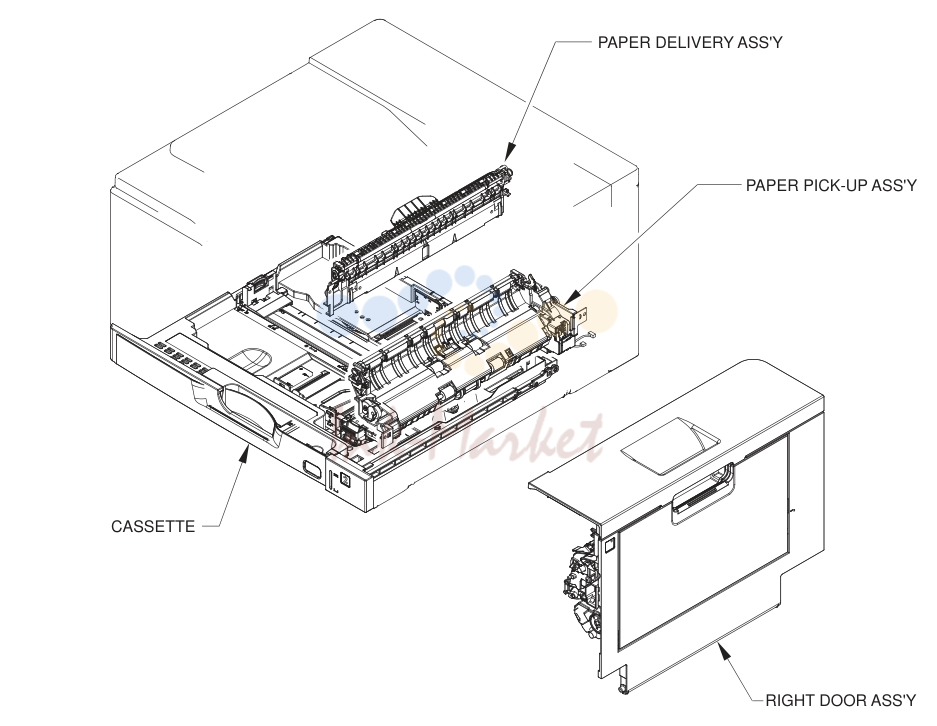

1. Assembly locations

№	Артикул	Описание
1	RM1-7149-000CN запросить цену →	Cover, top
2	RC2-7034-000CN запросить цену →	Door, toner collection unit access
3	RC2-9033-000CN запросить цену →	Cover, DIMM
4	RM1-7146-000CN запросить цену →	Cover, rear
5	RM1-7142-000CN запросить цену →	Cover, right rear
6	RC2-6626-000CN запросить цену →	Cover, handle, lower-right, rear
7	RC2-6627-000CN запросить цену →	Cover, handle, lower-right, front
8	RM1-7145-000CN запросить цену →	Cover, right front assembly
9	RM1-7133-000CN запросить цену →	Cover, front assembly
10	RC2-6625-000CN запросить цену →	Cover, handle, lower-left
11	RM1-7143-000CN запросить цену →	Cover, left assembly

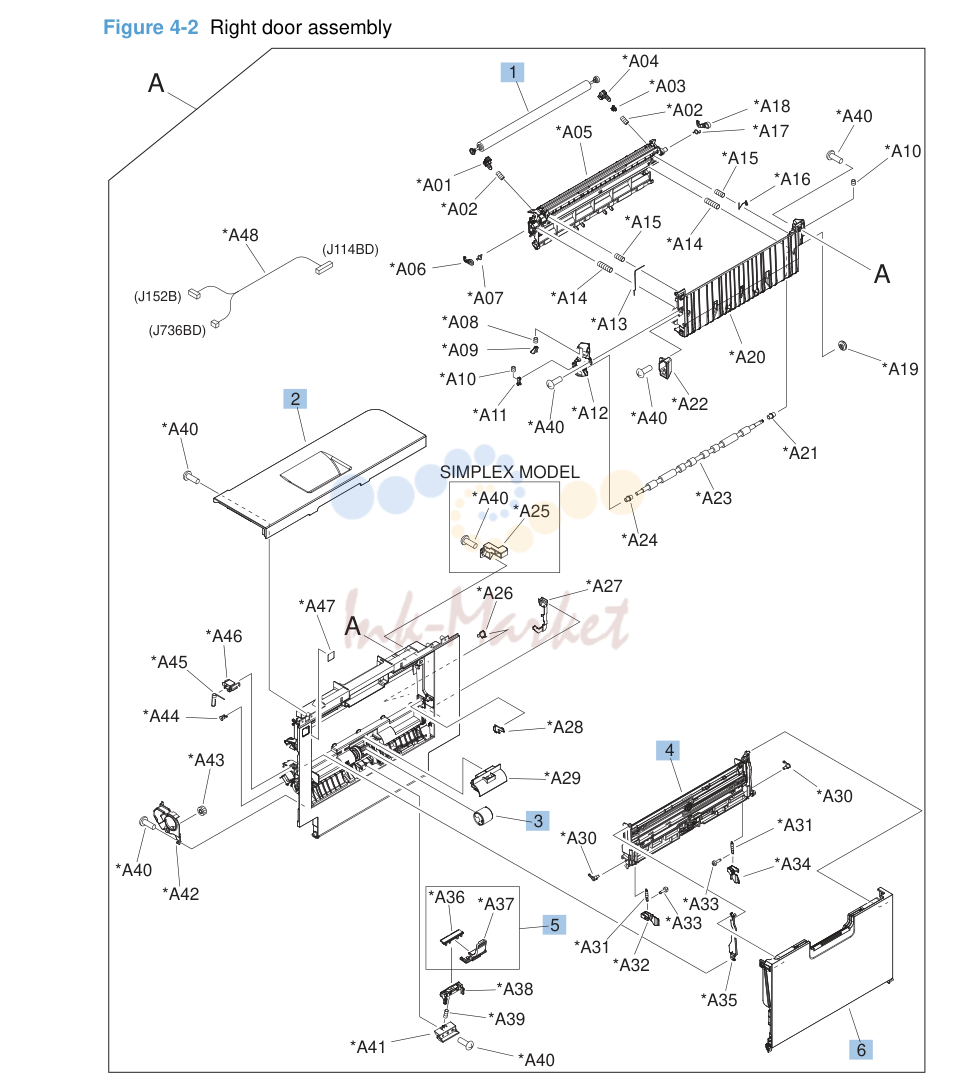

2. Right door assembly

№	Артикул	Описание
1	CE710-69004 ✓ в наличии	Roller, secondary transfer, T2 (included in the service kit)
2	RC2-7091-000CN запросить цену →	Door, right upper
3	CE710-69006 ✓ в наличии	Roller, paper pickup, Tray 1 (included in the service kit)
4	RM1-6043-000CN запросить цену →	Lifter plate assembly, Tray
5	CE710-69006 ✓ в наличии	Separation pad, Tray 1 (included in the service kit)
6	RM1-6045-000CN запросить цену →	Tray 1 (MP tray) assembly

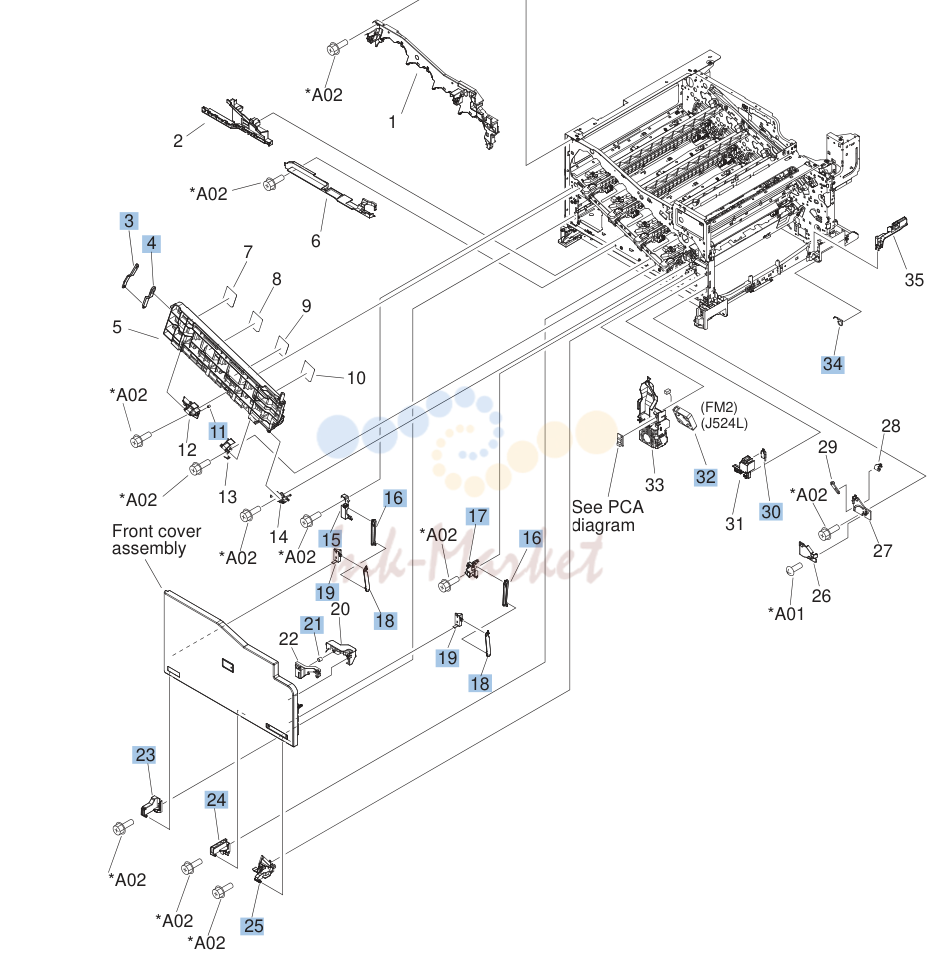

3. Internal components (1 of 6)

№	Артикул	Описание
3	RC2-6719-000CN запросить цену →	Stopper, inner door,
4	RC2-6736-000CN запросить цену →	Stopper, inner door,
11	RC2-7209-000CN запросить цену →	Spring, grounding
15	RC2-6735-000CN запросить цену →	Mount, cover arm, front
16	RC2-6732-000CN запросить цену →	Arm, front cover,
17	RC2-6717-000CN запросить цену →	Mount, inner door toggle
18	RC2-6733-000CN запросить цену →	Arm, front cover,
19	RC2-6745-000CN запросить цену →	Mount, stopper arm
21	RU6-2721-000CN запросить цену →	Spring, compression
23	RC2-6713-000CN запросить цену →	Hinge, front cover, left
24	RC2-6738-000CN запросить цену →	Hinge, front cover, center
25	RC2-6715-000CN запросить цену →	Hinge, front cover, right
30	WC4-5251-000CN запросить цену →	Microswitch
32	RK2-2728-000CN запросить цену →	Fan, fuser
34	RC2-7092-000CN запросить цену →	Spring, leaf, grounding

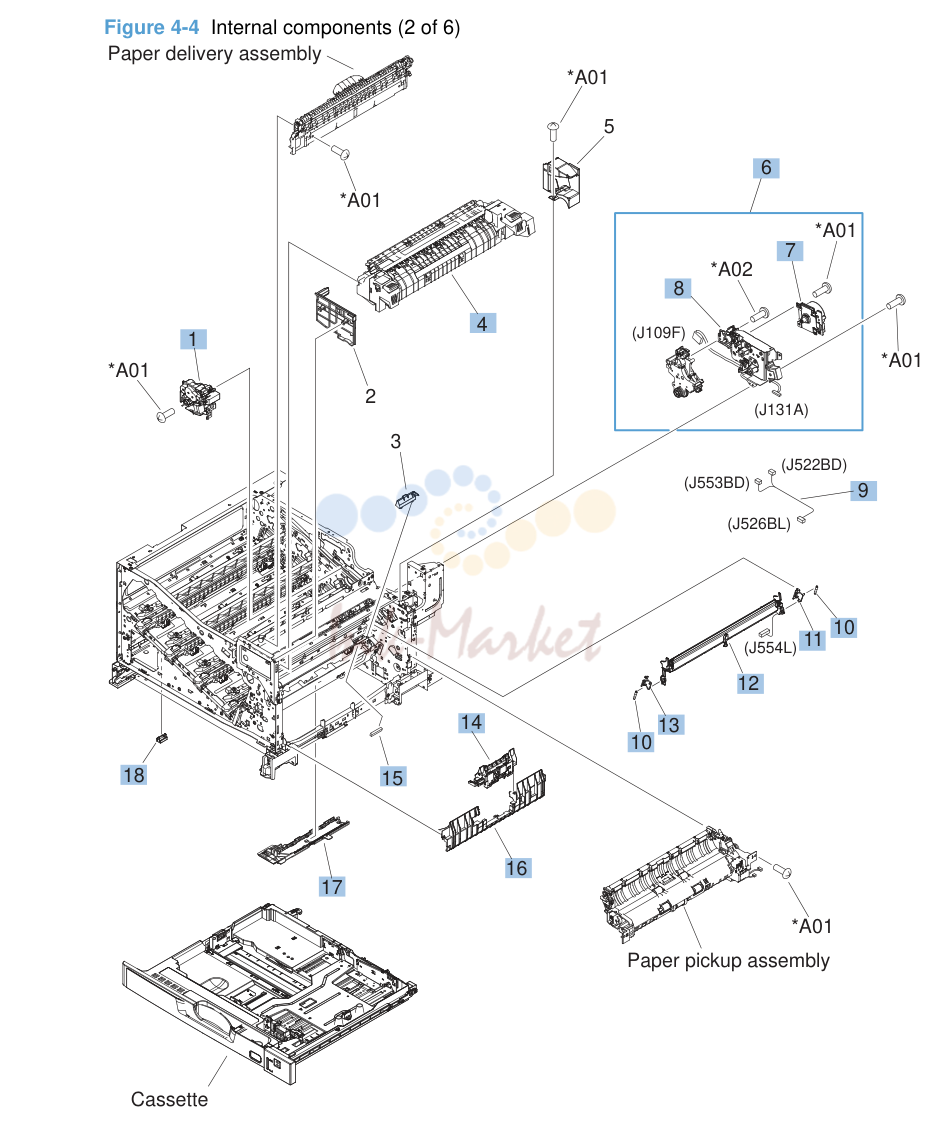

4. Internal components (2 of 6)

№	Артикул	Описание
1	RM1-6167-000CN запросить цену →	Drive assembly, duplex reverse (duplex model only)
1	RM1-6121-000CN запросить цену →	Drive assembly, simplex model
4	CE710-69001 запросить цену →	Fuser assembly, 110V (included in service kit)
4	CD710-69002 запросить цену →	Fuser assembly, 220V (included in service kit)
6	RM1-6076-000CN запросить цену →	Fuser drive assembly
7	RM1-6075-000CN запросить цену →	Fuser motor assembly
8	RM1-7914-000CN запросить цену →	Gear assembly, fuser
9	RM1-6868-000CN запросить цену →	Cable, SV joint, low-voltage power supply
10	RU6-2710-000CN запросить цену →	Spring, tension, registration sensor
11	RC2-7197-000CN запросить цену →	Support, frame, rear
12	RM1-6002-000CN запросить цену →	Registration sensor assembly
13	RC2-7196-000CN запросить цену →	Support, frame, front
14	CE710-69007 запросить цену →	Separation roller assembly (included in service kit)
15	VS1-7207-019CN запросить цену →	Connector, snap tight, black
16	RC2-7297-000CN запросить цену →	Guide, paper feed
17	RM1-6164-000CN запросить цену →	Sensor, cassette last paper presence
18	RC2-6642-000CN запросить цену →	Cover, connector, lower
1		See PCA *A06
2		diagram
3		See PCA diagram
33		SIMPLEX MODEL
268		Chapter 4 Parts and diagrams ENWW
4	RM1-6089-000CN запросить цену →	Motor, main drive assembly
5	RK2-0997-000CN запросить цену →	Motor, drive, simplex model
5	RK2-0997-000CN запросить цену →	Motor, duplex drive (duplex model only)
6	RM1-6847-000CN запросить цену →	Cable, feed joint, environment sensor
7	RU6-2772-000CN запросить цену →	Spring, grounding, second-transfer high-voltage PCA
9	RC2-6691-000CN запросить цену →	Cap, T2 contact, second-transfer high-voltage PCA
10	RU6-2771-000CN запросить цену →	Spring, contact, second-transfer high-voltage PCA
12	RC2-6700-000CN запросить цену →	Spring, grounding, second-transfer high-voltage PCA
13	RC2-6823-000CN запросить цену →	Link, ITB coupling release
14	RU6-2671-000CN запросить цену →	Spring, tension, duplex model
15	RC2-6932-000CN запросить цену →	Hook, duplexing spring (duplex model only)
16	RU6-0771-000CN запросить цену →	Gear, 25T, duplex model
18	RU6-0772-000CN запросить цену →	Gear, 25T, duplex model
19	RU6-0773-000CN запросить цену →	Gear, 74T, duplex model
21	RU6-0775-000CN запросить цену →	Gear, 18T/29T, simplex model
22	RC3-0688-000CN запросить цену →	Cover, gear, simplex model
23	WG8-5696-000CN запросить цену →	Sensor, right door
25	RC2-6824-000CN запросить цену →	Arm, ITB coupling release
26	RC2-6635-000CN запросить цену →	Rail, door link, rear lower
27	RU6-2744-000CN запросить цену →	Spring, tension, rear
28	RC2-7273-000CN запросить цену →	Plate, right door link, rear
29	RL1-2282-000CN запросить цену →	Plate, right door link, fixed, rear
30	RU5-4979-000CN запросить цену →	Shaft, right door link
31	RC2-7234-000CN запросить цену →	Lock, door link, right
32	RC2-7236-000CN запросить цену →	Link, right door, 2 rear
33	RC2-7233-000CN запросить цену →	Link, right door, 2 front
35	RL1-2281-000CN запросить цену →	Plate, right door link, fixed, front
36	RC2-7094-000CN запросить цену →	Hinge, right door, front
37	RC2-7272-000CN запросить цену →	Plate, right door link, front
38	RU6-2727-000CN запросить цену →	Spring, tension, front
39	RC2-6634-000CN запросить цену →	Rail, door link, front lower
40	RC2-6811-000CN запросить цену →	Support, developing coupling

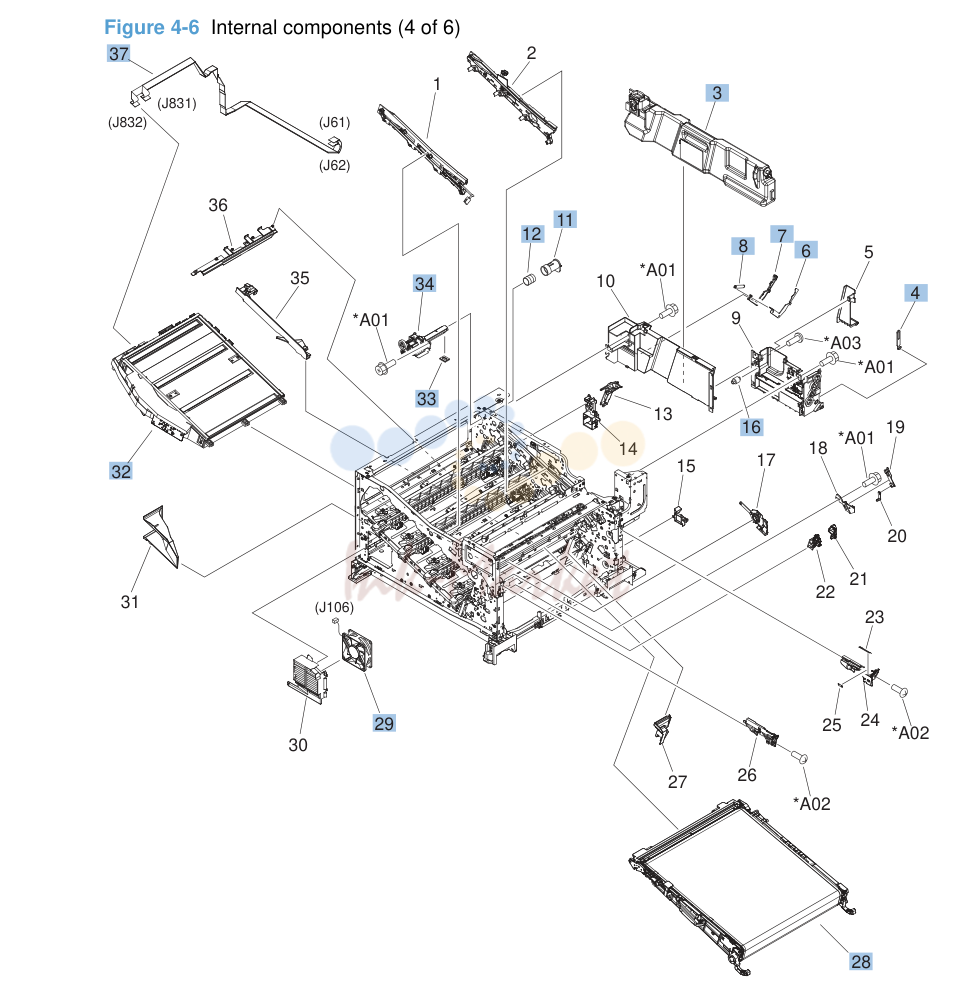

5. Internal components (4 of 6)

№	Артикул	Описание
3	CE710-69005 ✓ в наличии	Toner collection unit (included in the service kit)
4	RC2-7035-000CN запросить цену →	Arm, waste toner, left
6	RC2-9649-000CN запросить цену →	Plate, arm reinforcement
7	RC2-7036-000CN запросить цену →	Arm, waste toner, right
8	RU6-2831-000CN запросить цену →	Spring, tension
11	RC2-7010-000CN запросить цену →	Shutter, exhaust
12	RU6-2683-000CN запросить цену →	Spring, compression
16	RU6-0795-000CN запросить цену →	Gear, link worm
28	CE710-69003 запросить цену →	ITB assembly (included in the service kit)
29	RK2-2276-000CN запросить цену →	Fan, power supply
32	RM1-6122-000CN запросить цену →	Laser scanner assembly
33	RC2-7018-000CN запросить цену →	Seal, toner supporter guide
34	RM1-6040-000CN запросить цену →	Toner feed assembly
37	RM1-6804-000CN запросить цену →	Cable assembly, flat-flexible

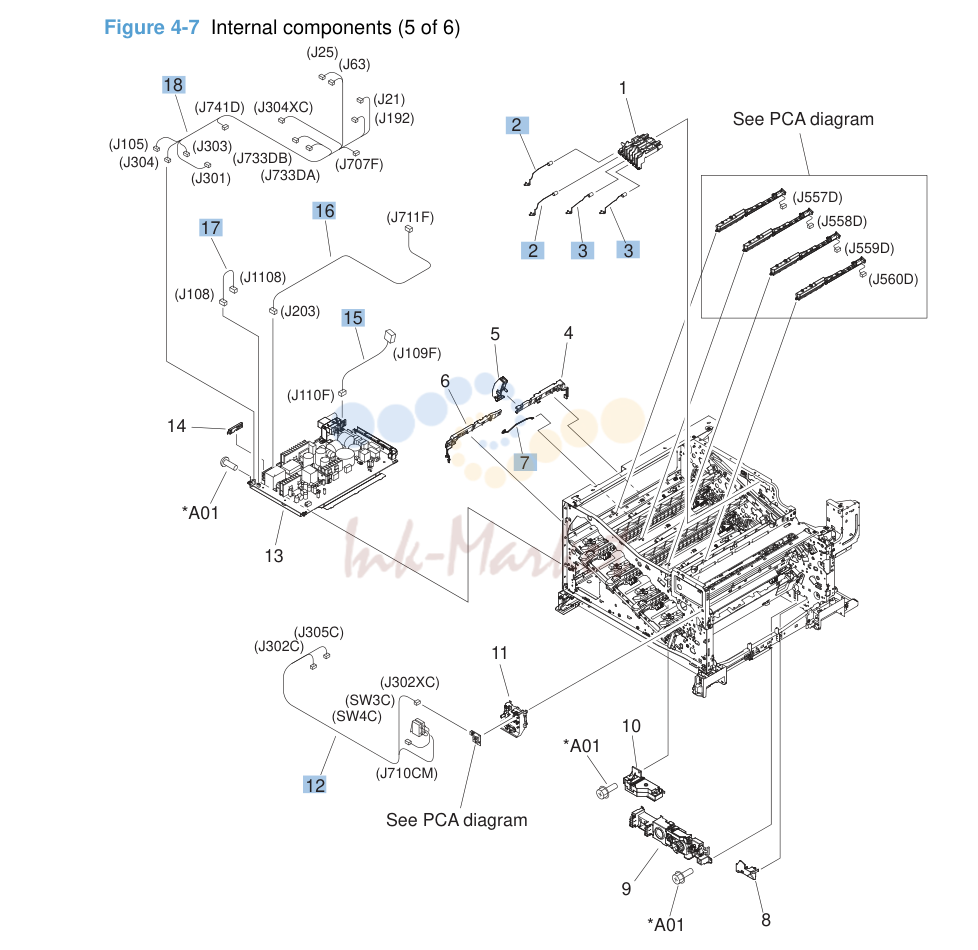

6. Internal components (5 of 6)

№	Артикул	Описание
2	RU6-2767-000CN запросить цену →	Spring, contact
3	RU6-2768-000CN запросить цену →	Spring, contact
7	RC2-6611-000CN запросить цену →	Spring, rod
12	RM1-6831-000CN запросить цену →	Cable, switch
15	RM1-6811-000CN запросить цену →	Cable, low-voltage AC joint
16	RM1-6807-000CN запросить цену →	Cable, low voltage power supply
17	RM1-6813-000CN запросить цену →	Cable, low-voltage power supply, test
18	RM1-6835-000CN запросить цену →	Cable, left, high-voltage power supply to low-voltage power

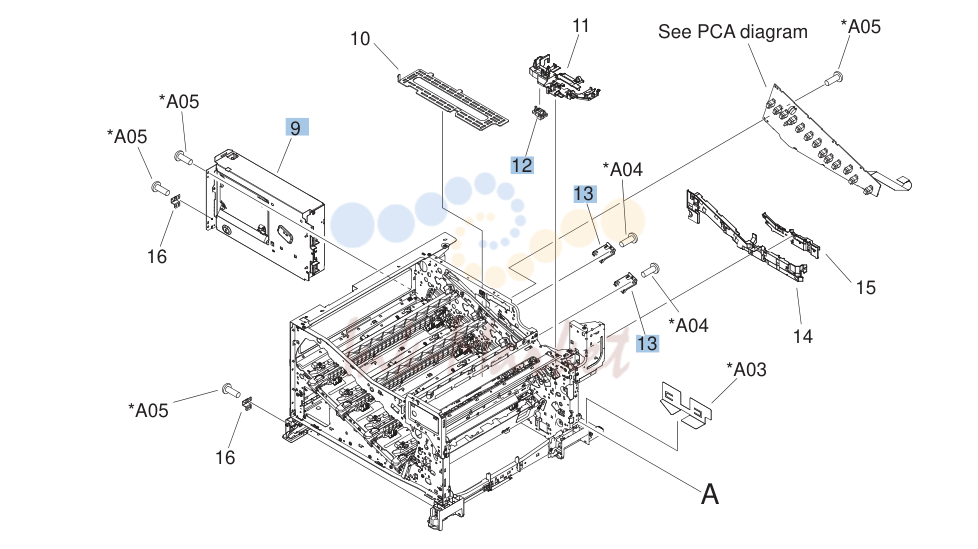

7. Internal components (6 of 6)

№	Артикул	Описание
4	RK2-2969-000CN запросить цену →	Cable, flat flexible,
5	VT2-5176-004CN запросить цену →	Spacer, DC controller PCA
7	RM1-6822-000CN запросить цену →	Cable, primary transfer
8	RM1-6863-000CN запросить цену →	Cable, rear
9	RM1-6066-000CN запросить цену →	Formatter case
12	VS1-7514-008CN запросить цену →	Connector, 8-pin, paper-pickup
13	RC2-6673-000CN запросить цену →	Plate, box pillar

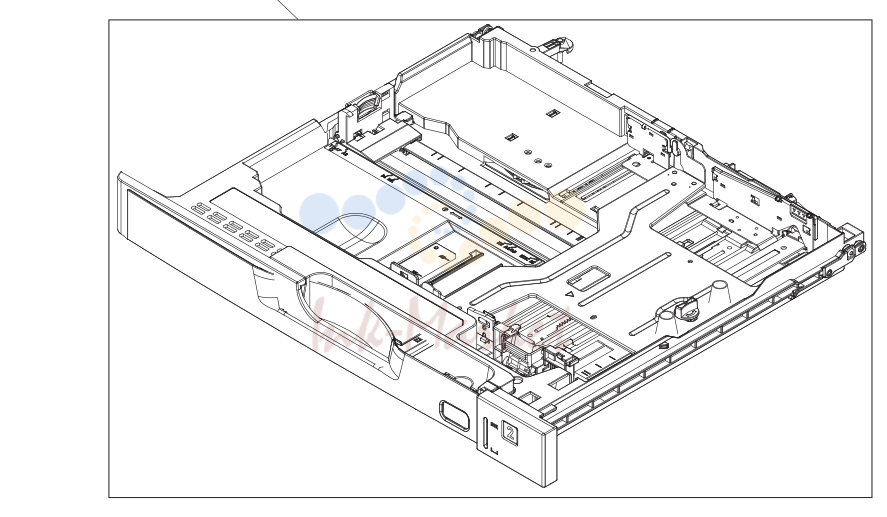

8. Cassette

№	Артикул	Описание
1	RM1-6779-000CN запросить цену →	Waste toner detection PCA
2	RM1-6801-000CN запросить цену →	Primary transfer high-voltage PCA
3	RM1-6743-000CN запросить цену →	Driver PCA (duplex model)
3	RM1-6783-000CN запросить цену →	Driver PCA (simplex model)
4	RM1-6639-000CN запросить цену →	DC Controller PCA (duplex model)
4	RM1-6796-000CN запросить цену →	DC Controller PCA (simplex model)
5	RM1-6802-000CN запросить цену →	Secondary transfer high-voltage PCA
6	RM1-6800-000CN запросить цену →	Imaging high-voltage PCA
7	RK2-2884-000CN запросить цену →	Environment sensor PCA
8	RM1-6761-000CN запросить цену →	Power switch PCA
9	RM1-6755-000CN запросить цену →	Low-voltage power supply PCA (110V)
9	RM1-6756-000CN запросить цену →	Low-voltage power supply PCA (220V)

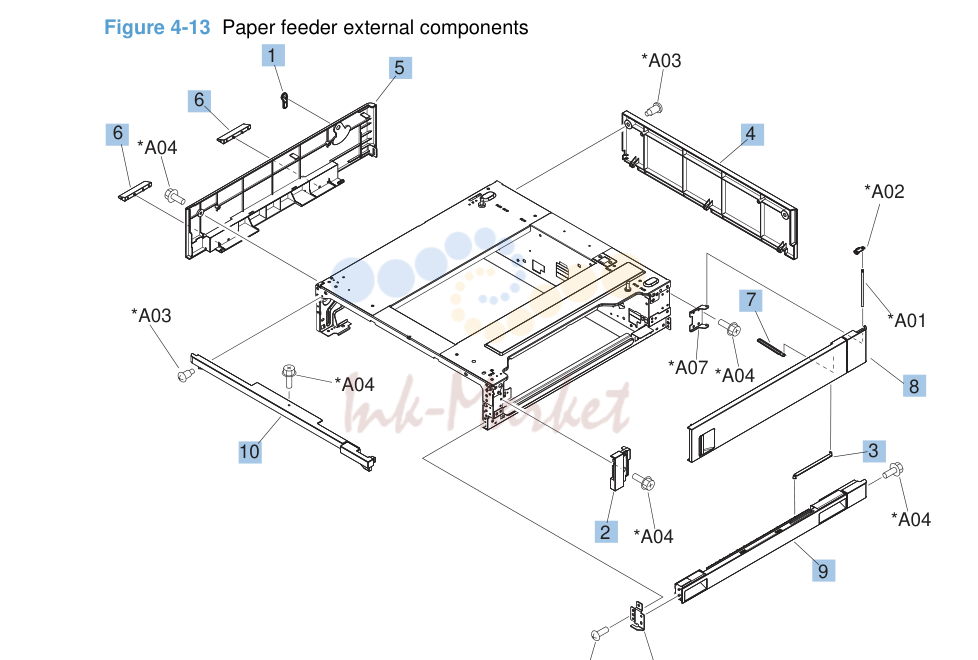

9. Paper feeder external components

№	Артикул	Описание
1	RC2-9303-000CN запросить цену →	Handle, lock, rear (paper feeder)
2	RC2-9320-000CN запросить цену →	Cover, right front (paper feeder)
3	RC2-9327-000CN запросить цену →	Link, right door, lower (paper feeder)
4	RC2-9330-000CN запросить цену →	Cover, rear (paper feeder)
5	RC2-9331-000CN запросить цену →	Cover, left (paper feeder)
6	RC2-9332-000CN запросить цену →	Cover, handle, lower (paper feeder)
7	RC2-9335-000CN запросить цену →	Link, right door, upper (paper feeder)
8	RM1-6946-000CN запросить цену →	Right door assembly (paper feeder)
9	RM1-6948-000CN запросить цену →	Cover, right lower assembly (paper feeder)
10	RM1-6949-000CN запросить цену →	Cover, upper front assembly (paper feeder)

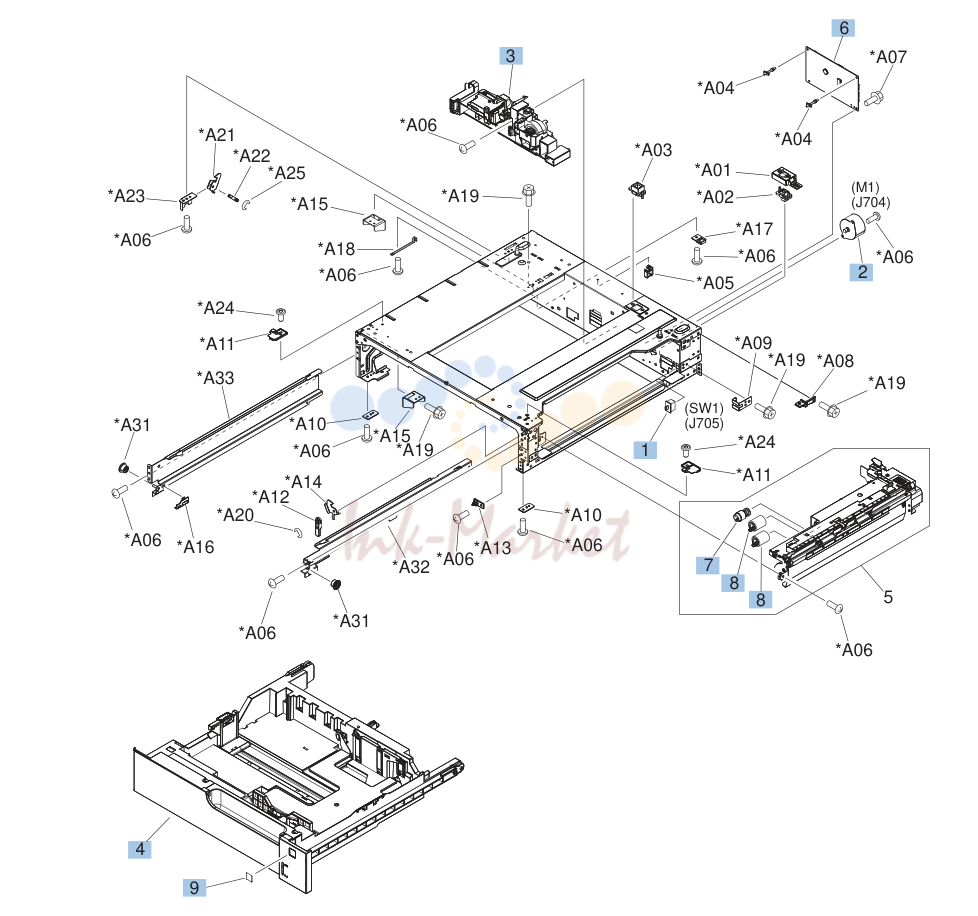

10. Paper feeder internal components

№	Артикул	Описание
1	WC2-5512-000CN запросить цену →	Switch, bottom (paper feeder)
2	RK2-1331-000CN запросить цену →	Motor, pickup (paper feeder)
3	RM1-3819-000CN запросить цену →	Lifter drive assembly (paper feeder)
4	RM1-6942-000CN запросить цену →	Cassette (paper feeder)
5	RM1-6944-000CN запросить цену →	Paper pickup assembly (paper feeder)
6	RM1-6987-000CN запросить цену →	Paper feeder driver PCA
7	CE710-69008 ✓ в наличии	Roller, pickup, paper feeder (included in service kit)
8	CE710-69008 ✓ в наличии	Roller, feed, paper feeder (included in service kit)
9	RC2-9363-000CN запросить цену →	Label, cassette number
