Содержание
- 1. Assembly locations
- 2. Covers
- 3. Internal assemblies
- 4. Internal assemblies (2 of 4)
- 5. Internal assemblies (3 of 4)
- 6. Internal assemblies (4 of 4)
- 7. PCAs
- 8. Scanner and document feeder (ADF) main assemblies
- 9. Document feeder internal components

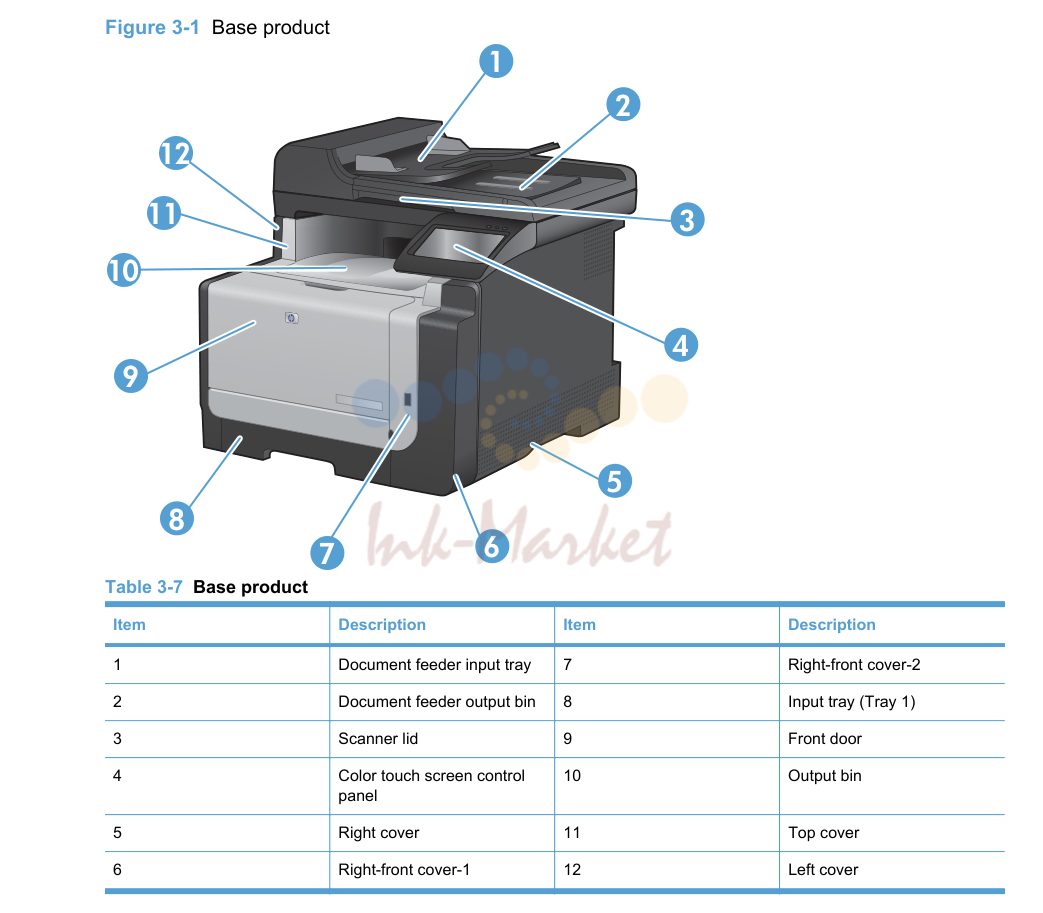

1. Assembly locations
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Document feeder input tray 7 Right-front cover-2 | ||
| 2 | Document feeder output bin 8 Input tray (Tray 1) | ||
| 3 | Scanner lid 9 Front door | ||
| 4 | Color touch screen control 10 Output bin | ||
| 5 | Right cover 11 Top cover | ||
| 6 | Right-front cover-1 12 Left cover |

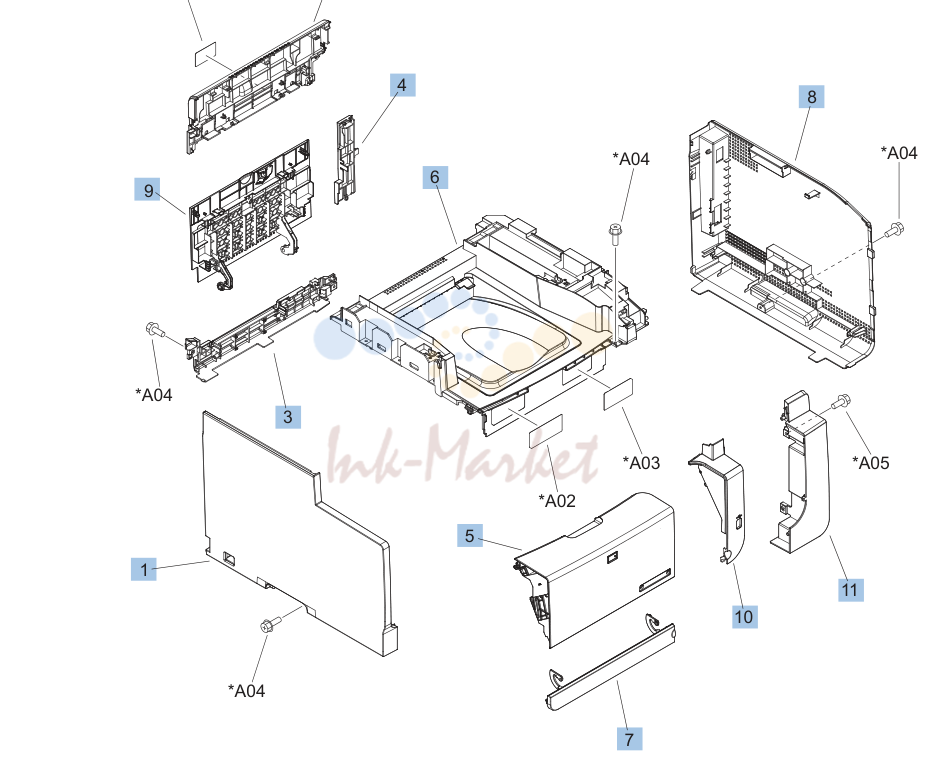

2. Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC1-0795-000CN запросить цену → | Cover, left | |
| 2 | RC3-0819-000CN запросить цену → | Cover, rear upper | |
| 3 | RC3-0753-000CN запросить цену → | Cover, rear lower | |
| 4 | RC3-0767-000CN запросить цену → | Cover, rear center | |
| 5 | RC3-0796-000CN запросить цену → | Door, front | |
| 6 | RM1-7715-000CN запросить цену → | Cover, top assembly | |
| 7 | RM3-0812-000CN запросить цену → | Cover, priority slot (jam access) | |
| 8 | RC3-0794-000CN запросить цену → | Cover, right | |
| 9 | RC3-0820-000CN запросить цену → | Door, rear | |
| 10 | RC3-0797-000CN запросить цену → | Cover, right-front | |
| 11 | RC3-0798-000CN запросить цену → | Cover, right-front |

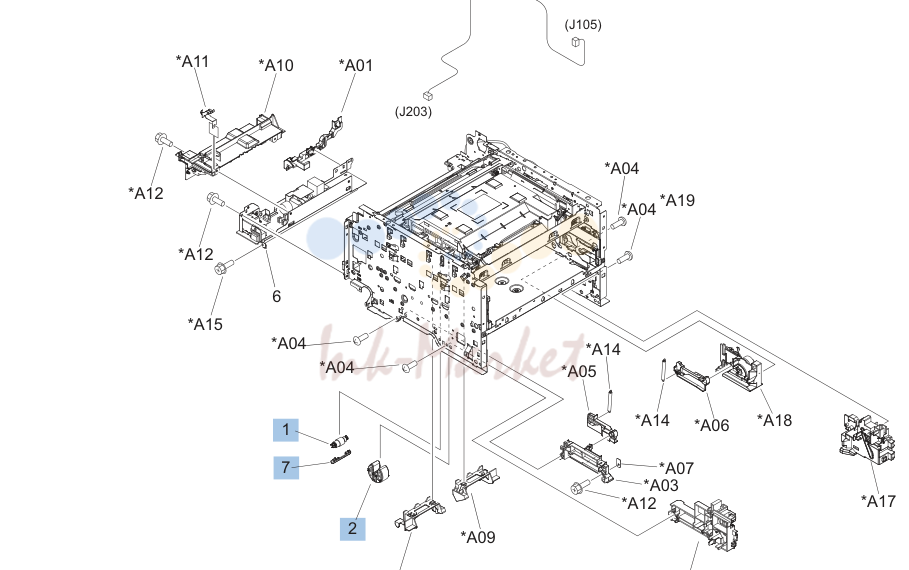

3. Internal assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4425-000CN запросить цену → | Separation roller assembly | |
| 2 | RM1-4426-000CN запросить цену → | Pickup roller assembly | |
| 5 | RM1-7714-000CN запросить цену → | Cassette assembly | |
| 7 | RC2-2014-000CN запросить цену → | Cover, holder |

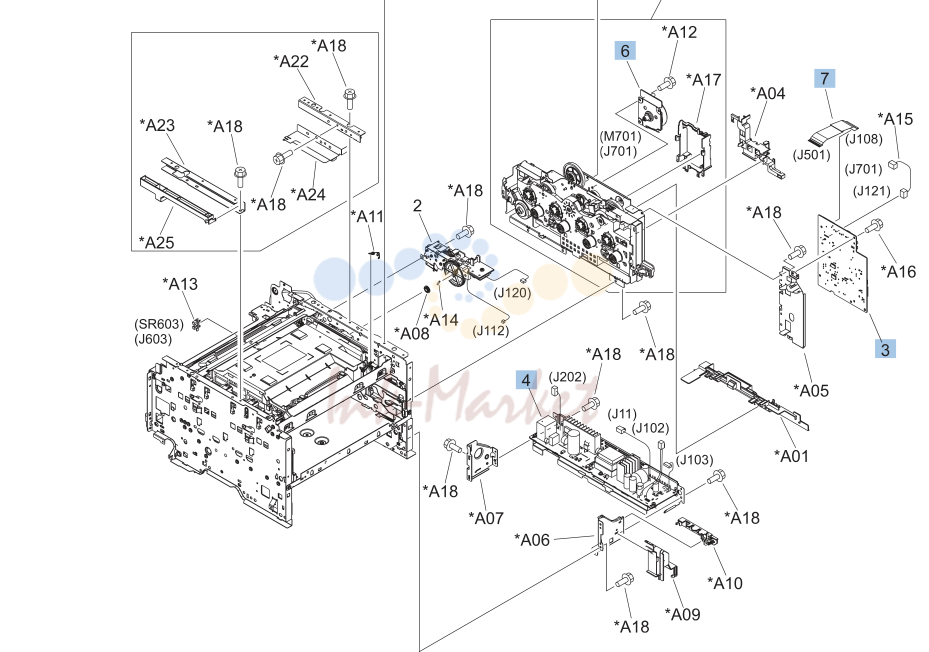

4. Internal assemblies (2 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RM1-7813-000CN запросить цену → | DC controller assembly | |
| 4 | RM1-7830-000CN запросить цену → | Low-voltage power supply (110 to 127 v) | |
| 4 | RM1-7831-000CN запросить цену → | Low-voltage power supply (220 to 240 v) | |
| 6 | RL1-1834-000CN запросить цену → | Motor, DC main | |
| 7 | RK2-1955-000CN запросить цену → | Cable, flat (FFC) |

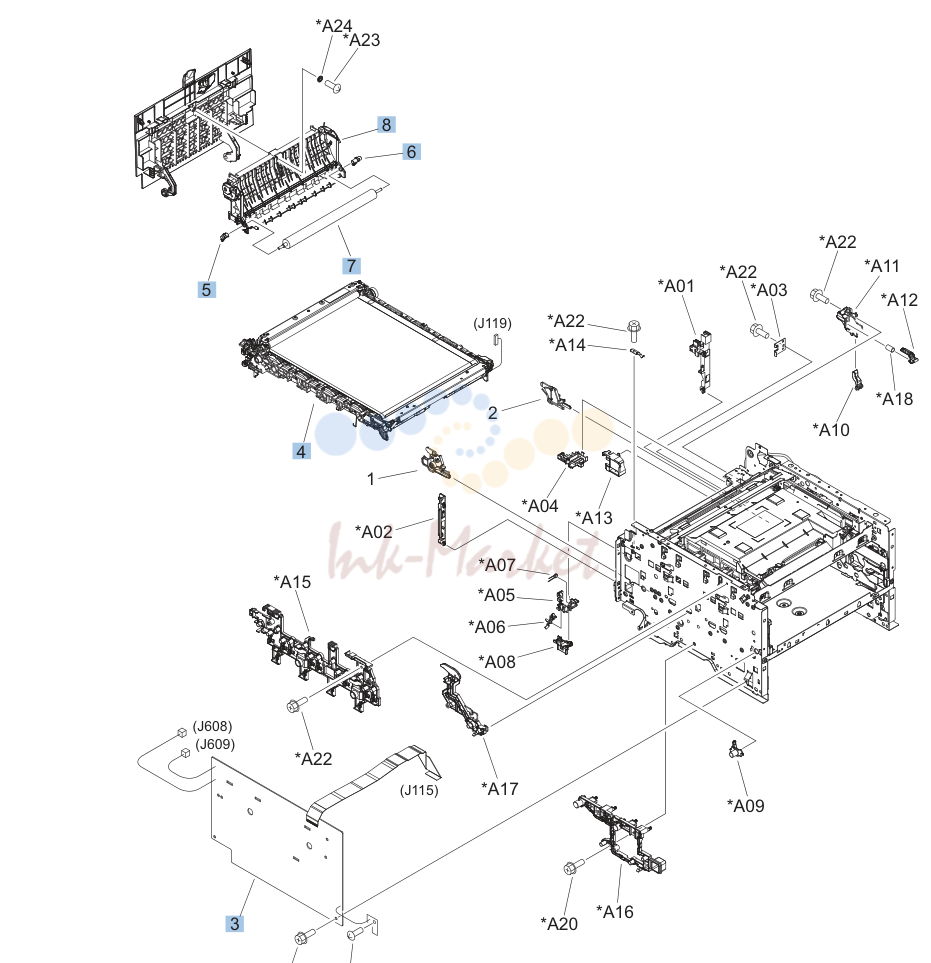

5. Internal assemblies (3 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RM1-7090-000CN запросить цену → | High-voltage power supply | |
| 4 | RM1-7866-000CN запросить цену → | Intermediate transfer belt (ITB) assembly | |
| 5 | RC2-2111-000CN запросить цену → | Bushing (transfer roller) | |
| 6 | RC2-2112-000CN запросить цену → | Bushing (transfer roller) | |
| 7 | RM1-4445-000CN запросить цену → | Roller, transfer | |
| 8 | RM1-4448-000CN запросить цену → | Paper feed guide assembly |

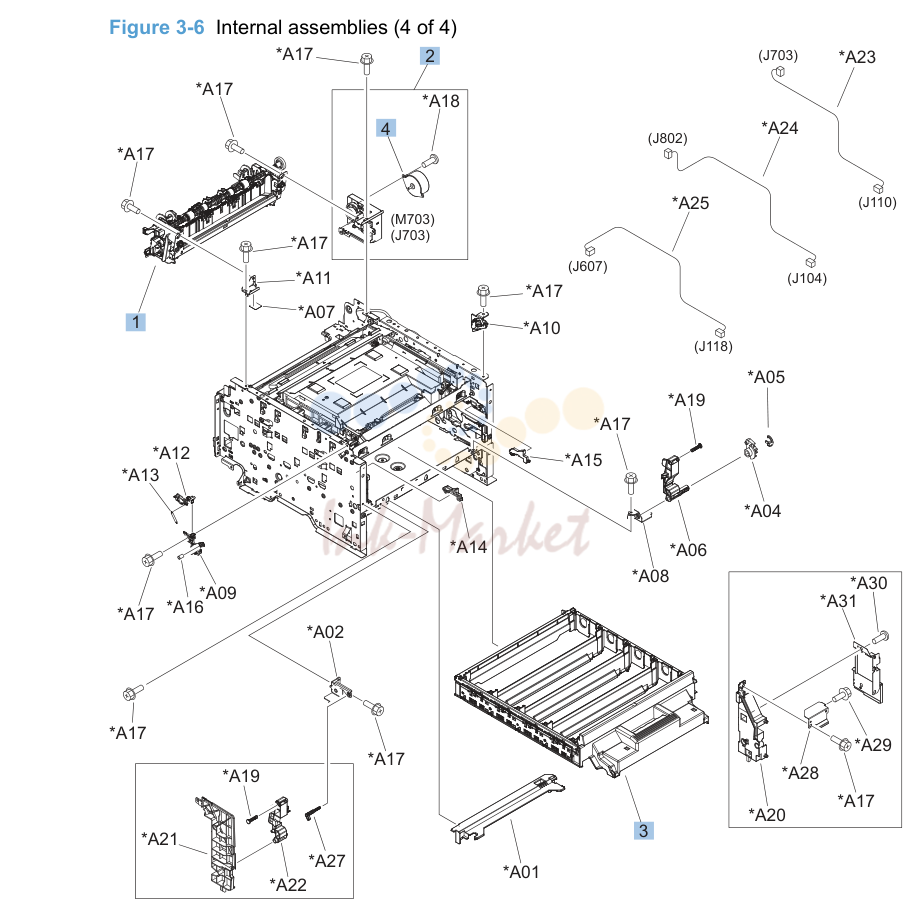

6. Internal assemblies (4 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4430-000CN запросить цену → | Fuser assembly (110 to 127 v) | |
| 1 | RM1-4431-000CN запросить цену → | Fuser assembly (220 to 240 v) | |
| 2 | RM1-4927-000CN запросить цену → | Fuser drive assembly | |
| 3 | RM1-7853-000CN запросить цену → | Cartridge tray assembly | |
| 4 | RK2-1872-000CN запросить цену → | Motor, stepping DC fuser |

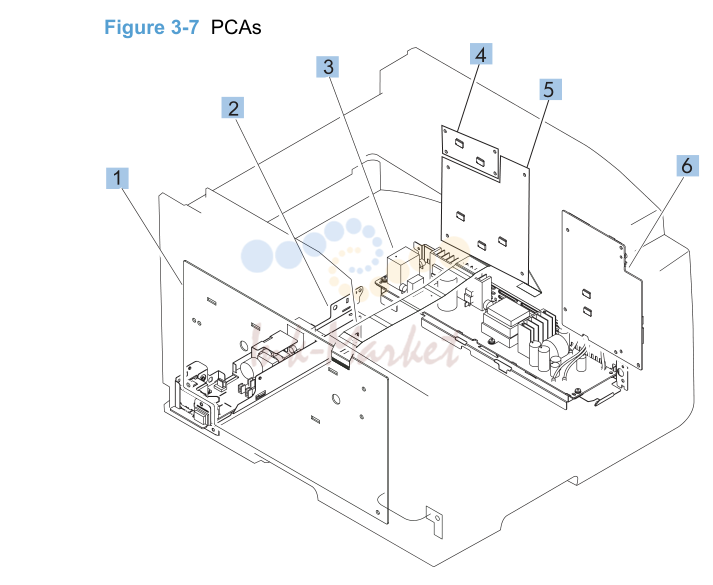

7. PCAs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-7090-000CN запросить цену → | High-voltage power supply | |
| 2 | RM1-7082-000CN запросить цену → | Fuser power supply (110 to 127 v) | |
| 2 | RM1-7083-000CN запросить цену → | Fuser power supply (220 to 240 v) | |
| 3 | RM1-7830-000CN запросить цену → | Low-voltage power supply (110 to 127 v) | |
| 3 | RM1-7831-000CN запросить цену → | Low-voltage power supply (220 to 240 v) | |
| 4 | CE683-67901 запросить цену → | Fax PCA, DAA EU | |
| 4 | CE682-67901 запросить цену → | Fax PCA, DAA AA | |
| 5 | CE690-67901 запросить цену → | Formatter PCA | |
| 6 | RM1-7813-000CN запросить цену → | DC controller assembly |

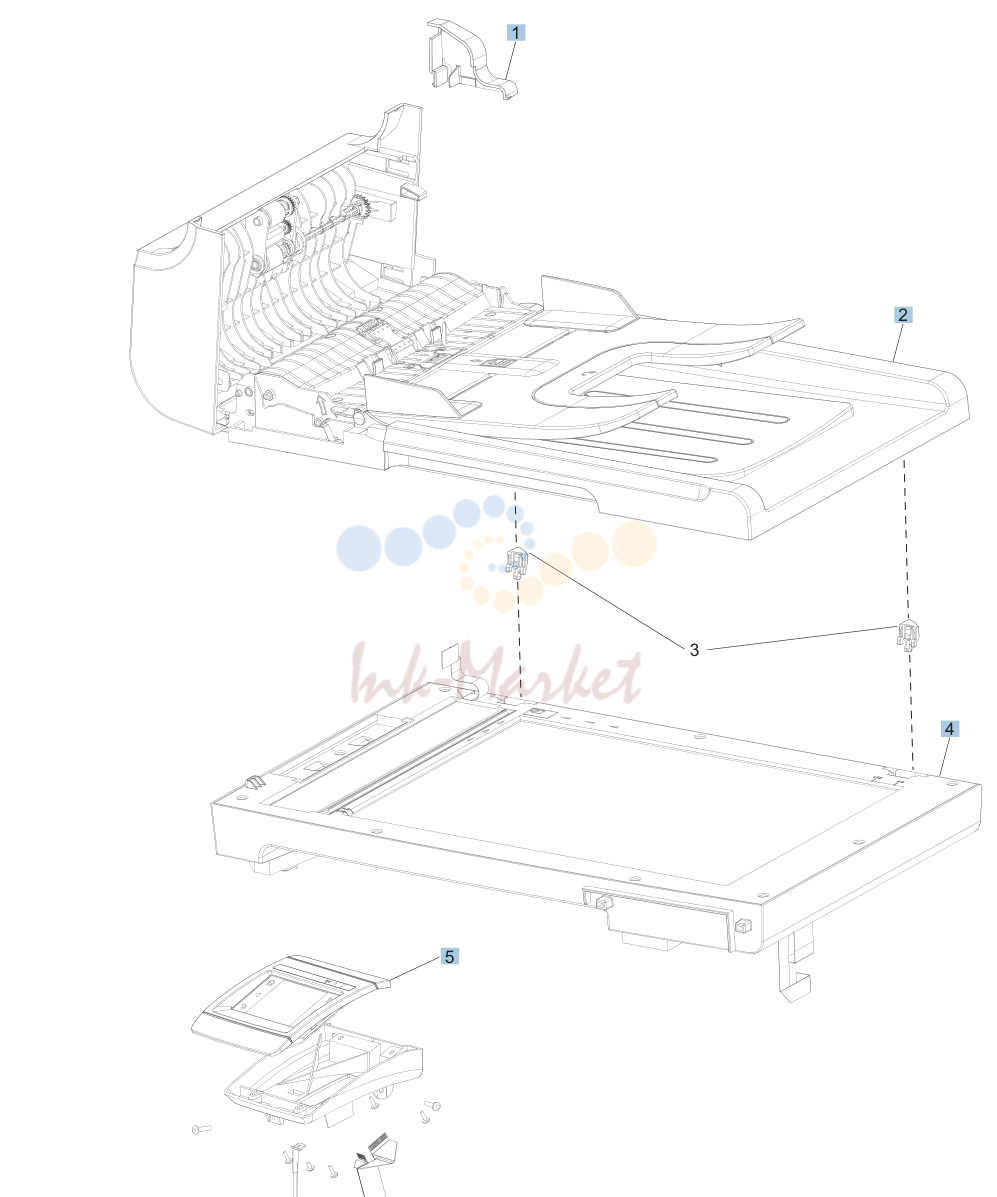

8. Scanner and document feeder (ADF) main assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CE538-40015 запросить цену → | Document feeder (ADF) motor cover | |
| 2 | CE538-60121 ✓ в наличии | Document feeder (ADF) assembly | |
| 4 | CE861-60110 запросить цену → | Scanner assembly | |
| 5 | CE862-60101 запросить цену → | Control-panel PCA assembly |

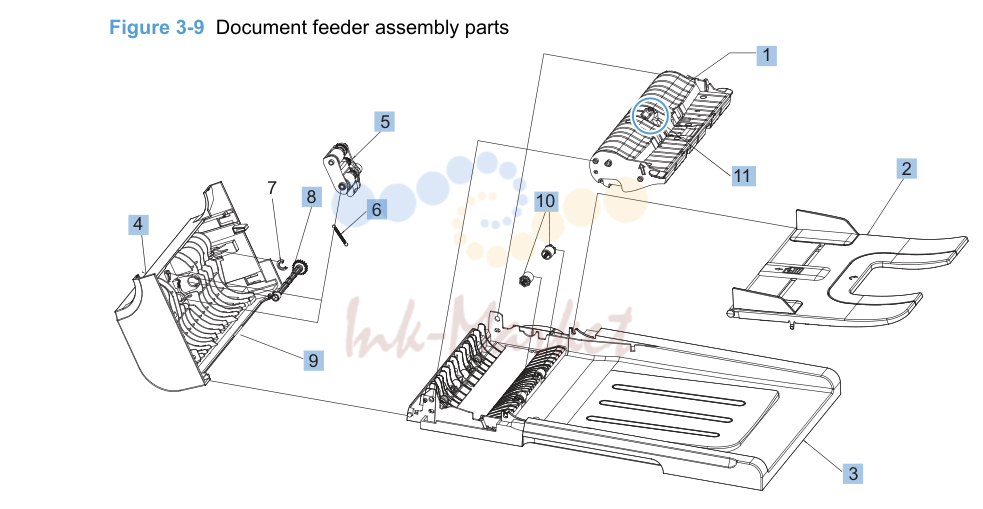

9. Document feeder internal components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CE538-60122 ✓ в наличии | Document feeder (ADF) core assembly | |
| 2 | CE538-60127 ✓ в наличии | Document feeder (ADF) input tray | |
| 3 | CE538-60126 запросить цену → | Document feeder (ADF) base | |
| 4 | CE538-40009 запросить цену → | Document feeder (ADF) cover, outer | |
| 5 | CE538-60137 ✓ в наличии | Document feeder (ADF) pick arm assembly | |
| 6 | Spring, document feeder (ADF) extension (pre-pick) Q7400-00011 | ||
| 8 | Shaft, document feeder (ADF) pick extension Q7400-40047 | ||
| 9 | CE538-40008 запросить цену → | Document feeder (ADF) cover, inner | |
| 10 | Roller assembly, document feeder (ADF) post-scan pinch Q7400-60153 | ||
| 11 | Document feeder (ADF) separation pad assembly Q7400-60159 |
