Hewlett Packard c930 — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers 1
2. Assembly 2: Covers 2
3. Assembly 5: ID sensor and transfer belt steering
4. Assembly 8: Media feed unit
5. Assembly 9: MPF feed unit assembly 1
6. Assembly 16: Duplex media inverter assembly
7. Assembly 20: Printhead assembly
8. Assembly 28: Fuser assembly
9. Assembly 30: Electrical 1
10. Assembly 32: Electrical 3
11. Assembly 33: Electrical 4

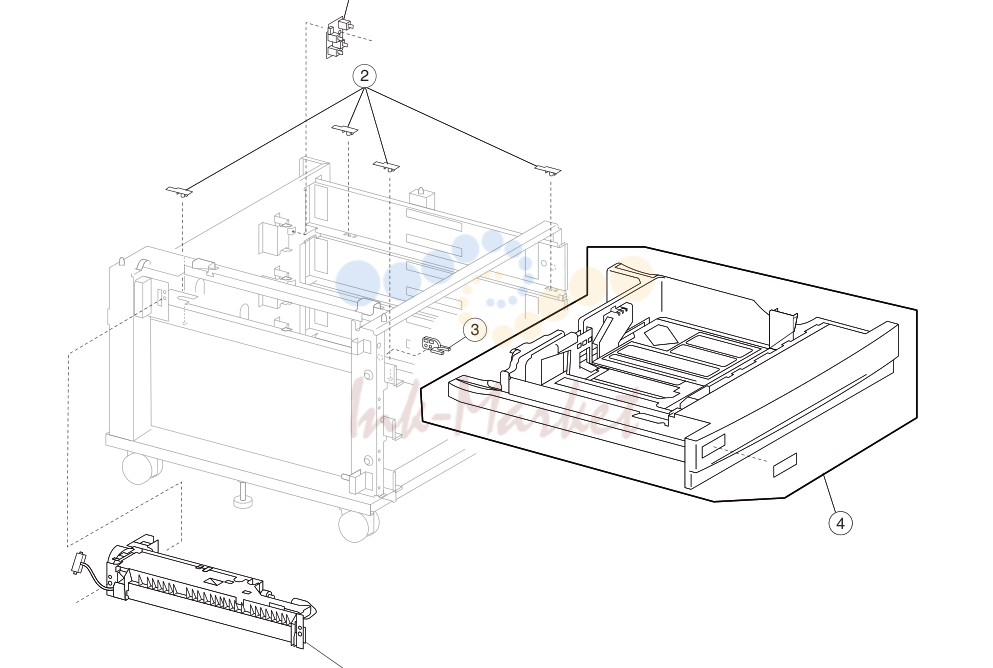

12. Assembly 35: 1TM feed unit assembly

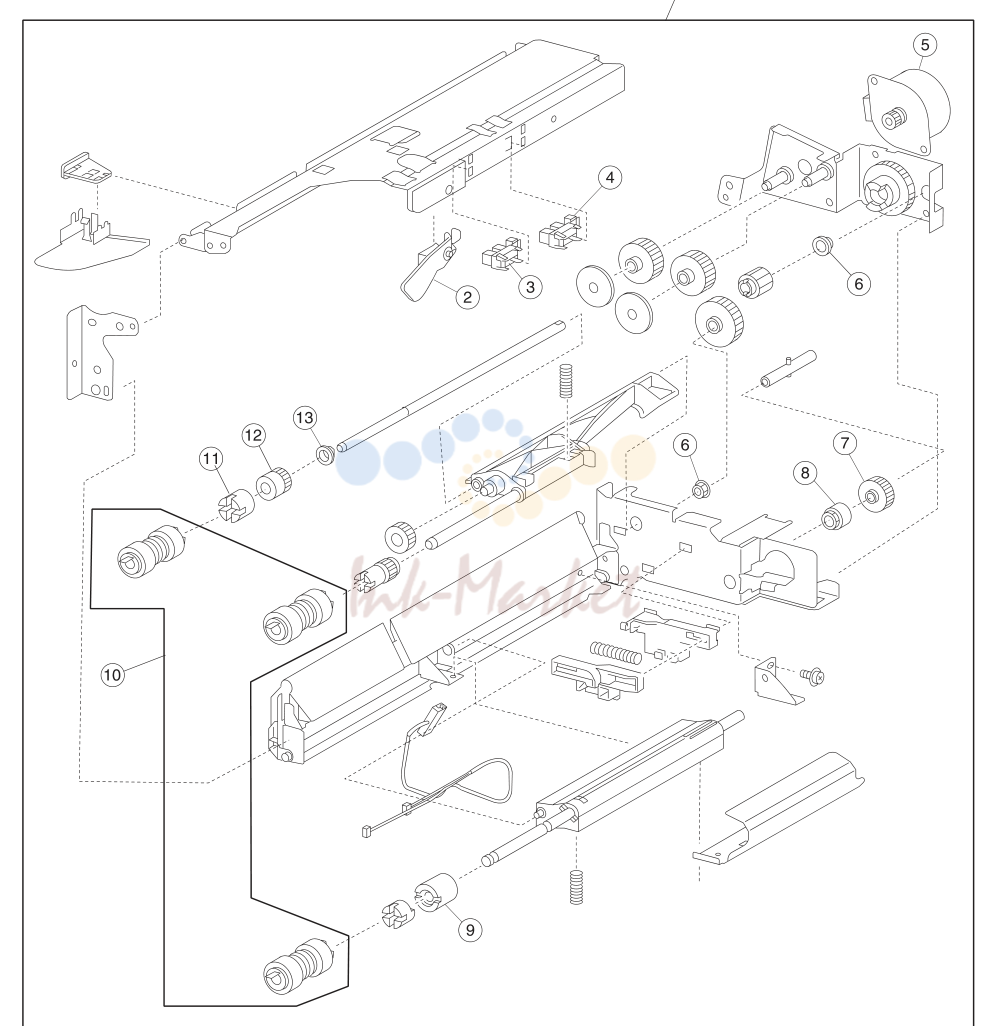

13. Assembly 36: 1TM media feed unit
14. Assembly 38: 1TM drive and electrical

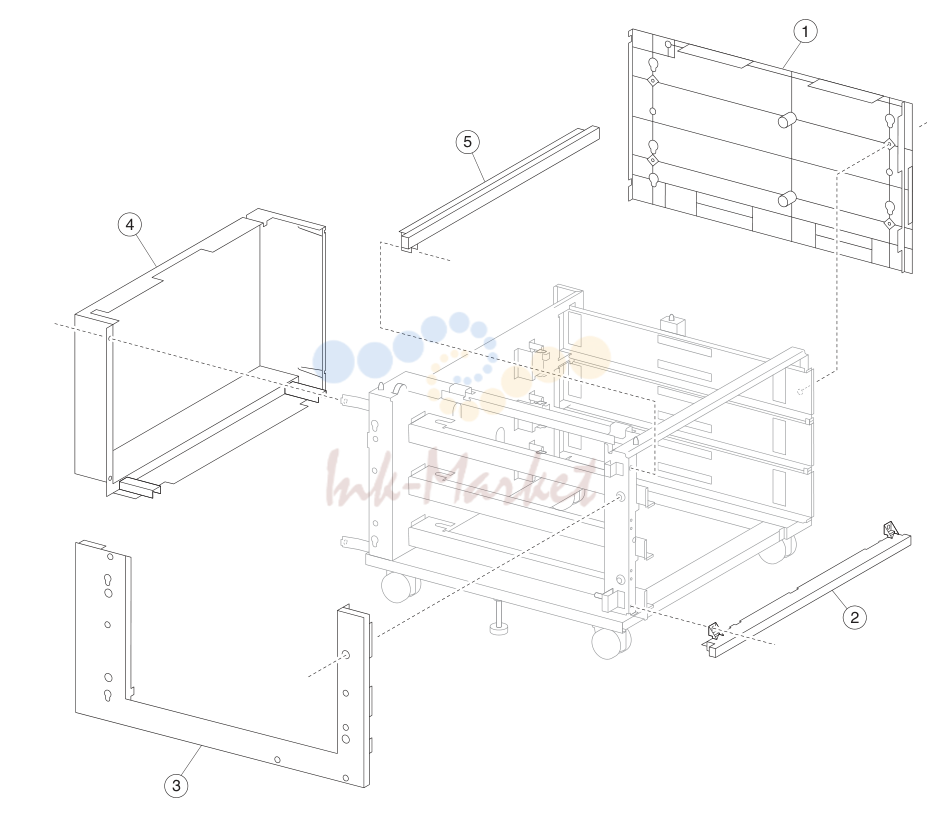

15. Assembly 39: 3TM covers

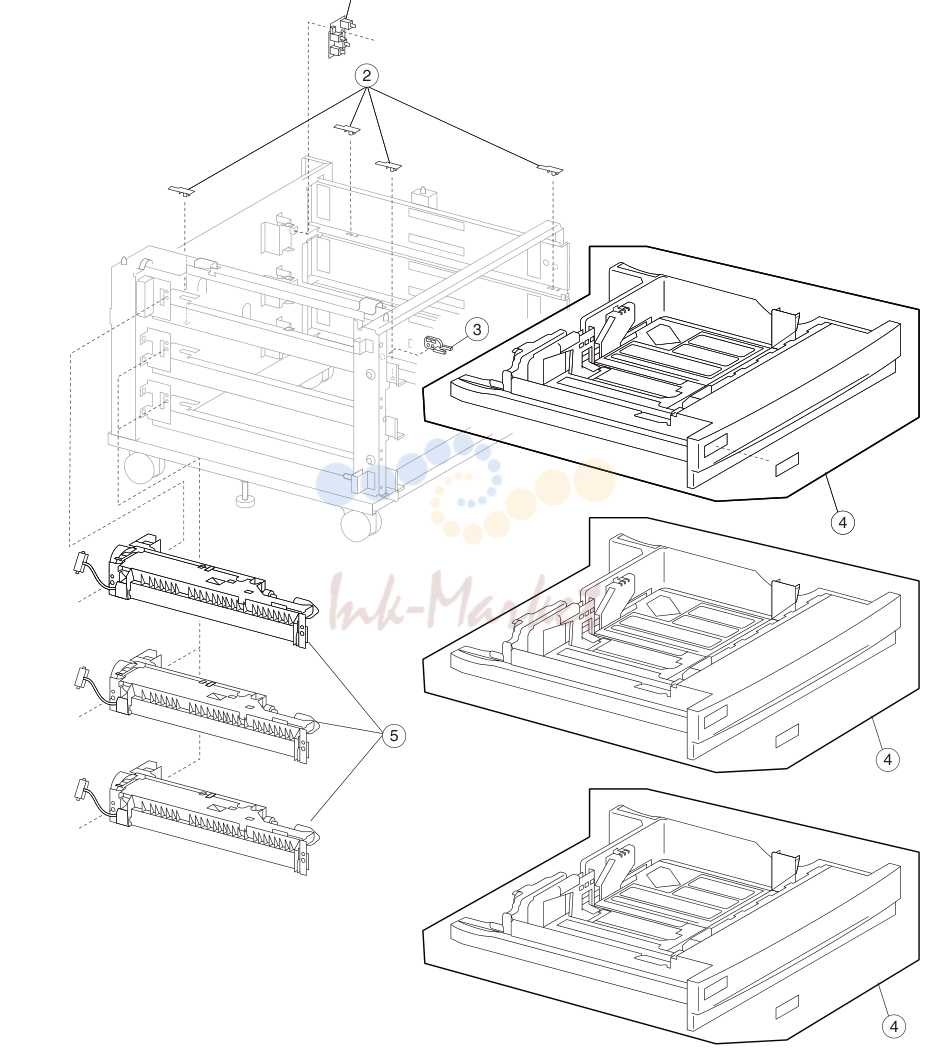

16. Assembly 40: 3TM feed unit assembly

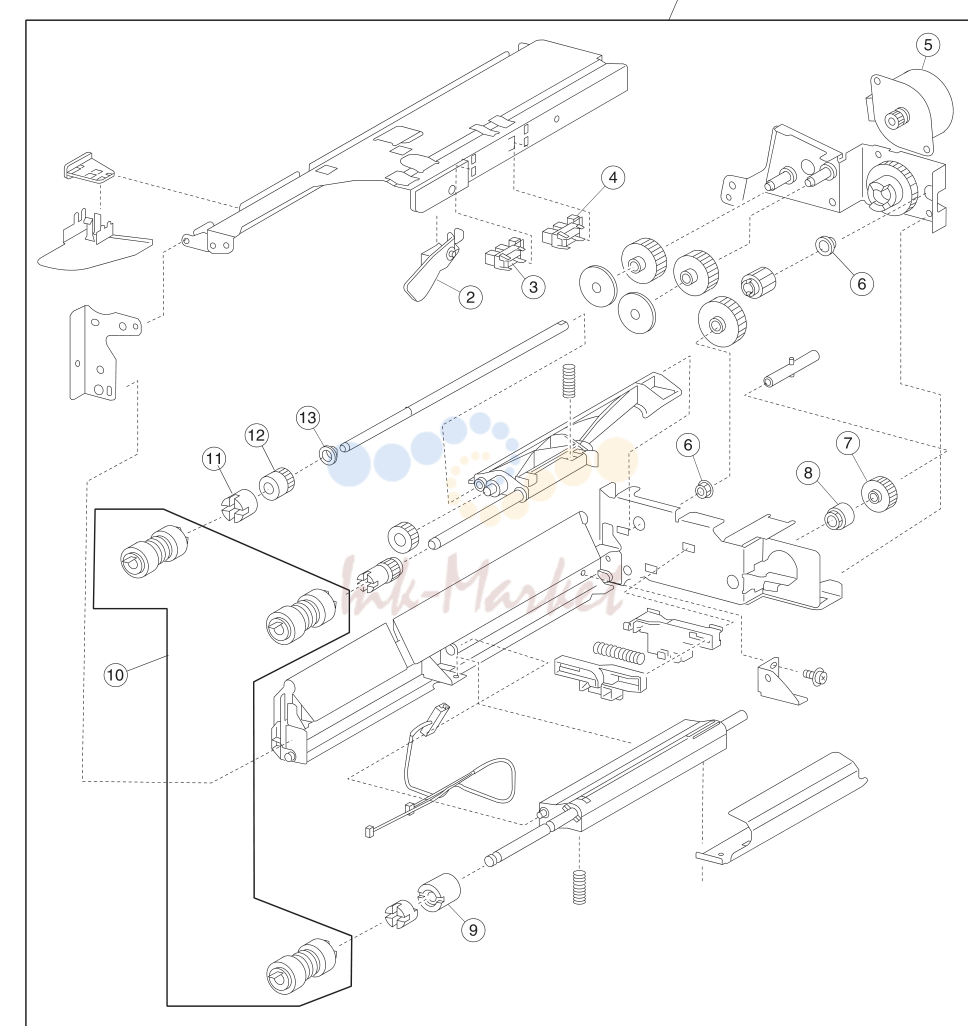

17. Assembly 41: 3TM media feed unit

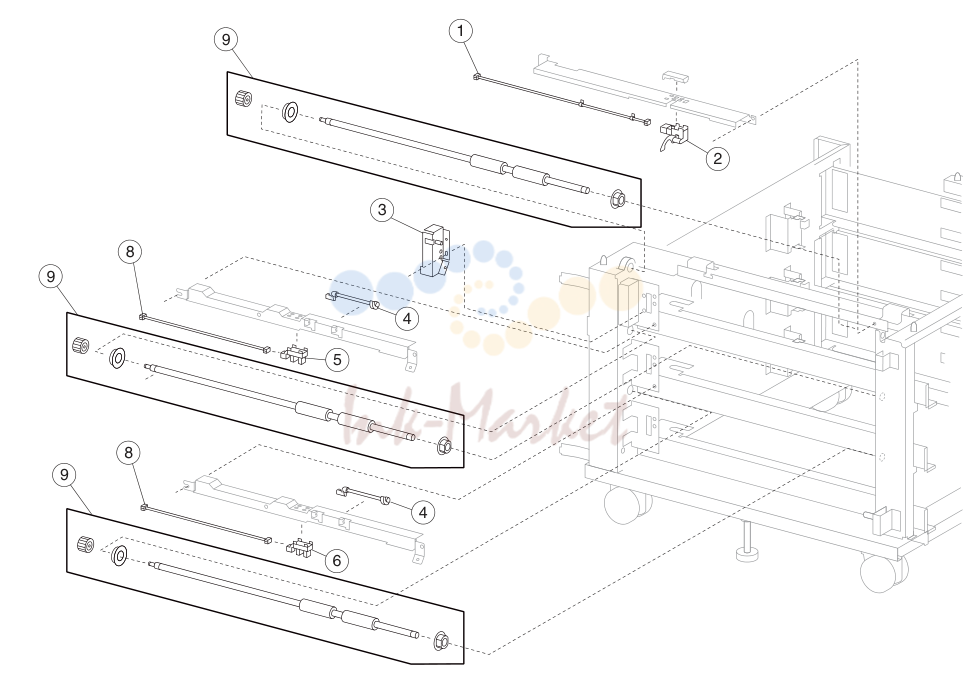

18. Assembly 42: 3TM left door

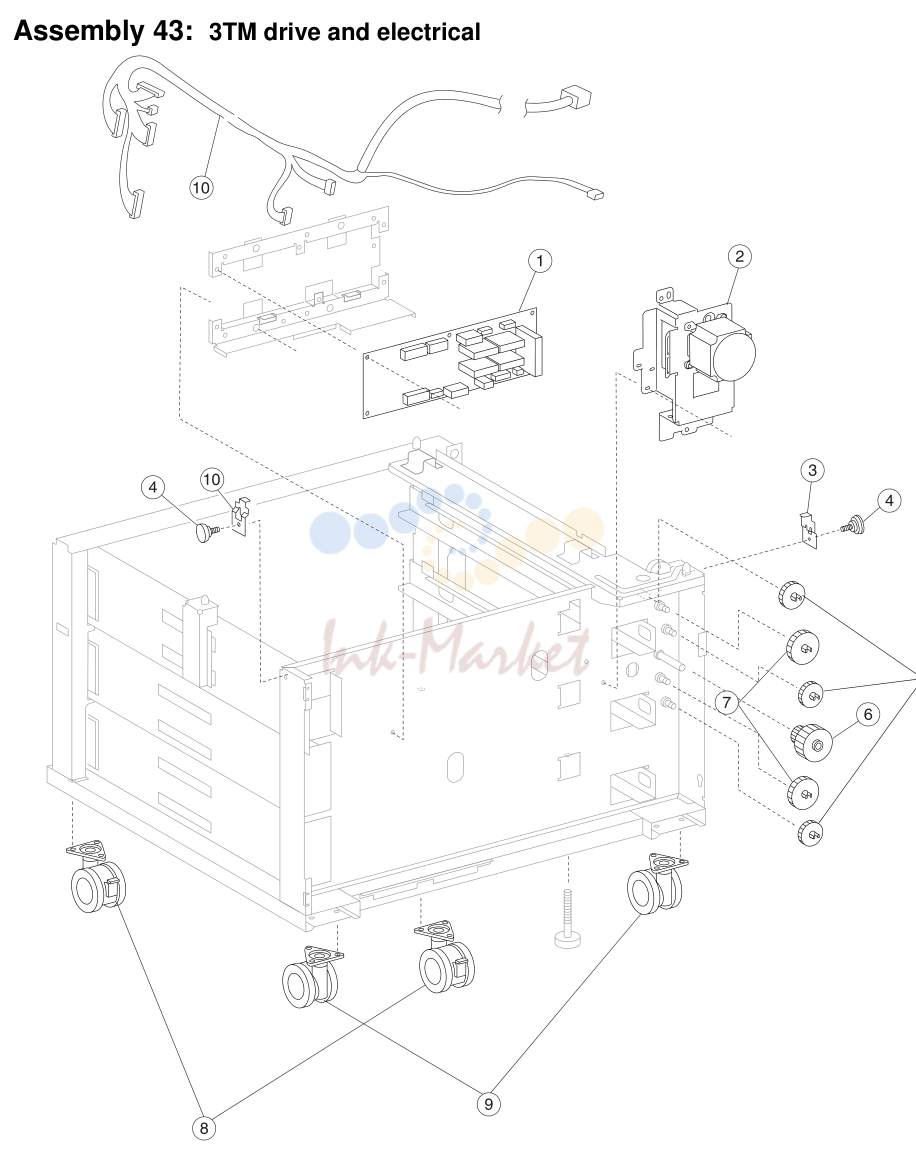

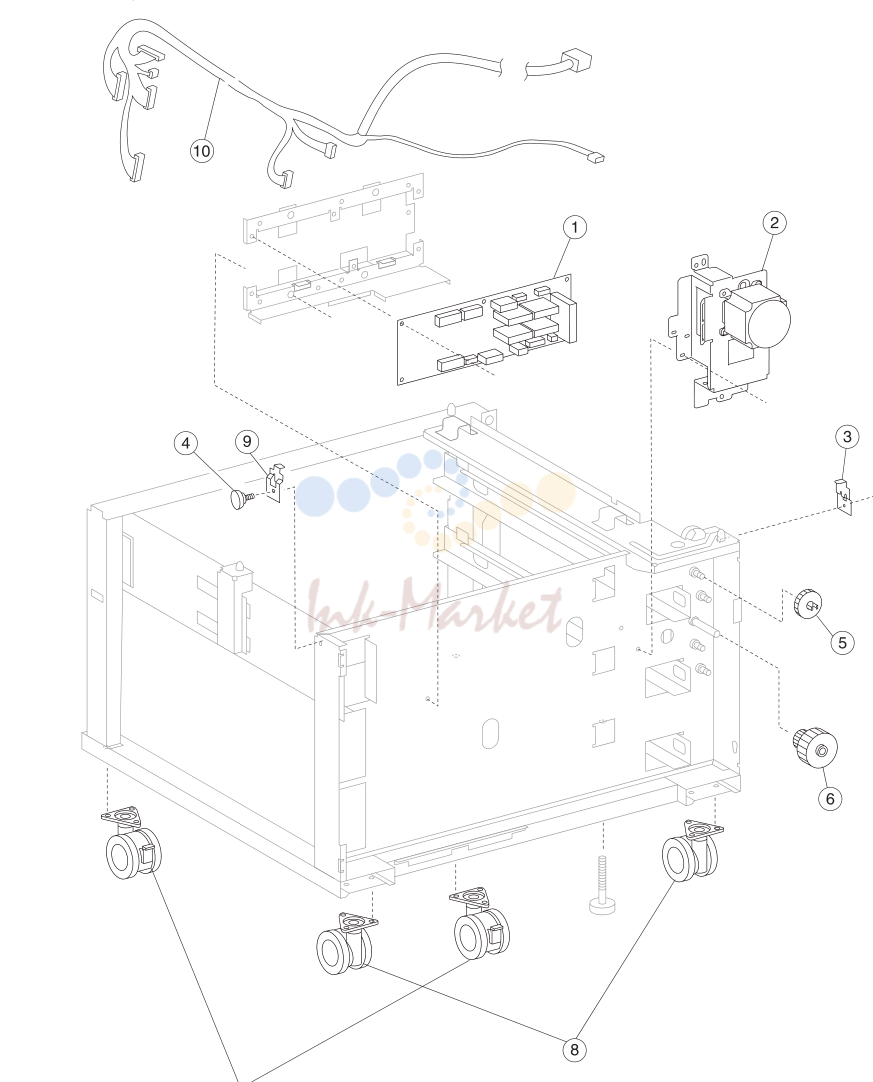

19. Assembly 43: 3TM drive and electrical

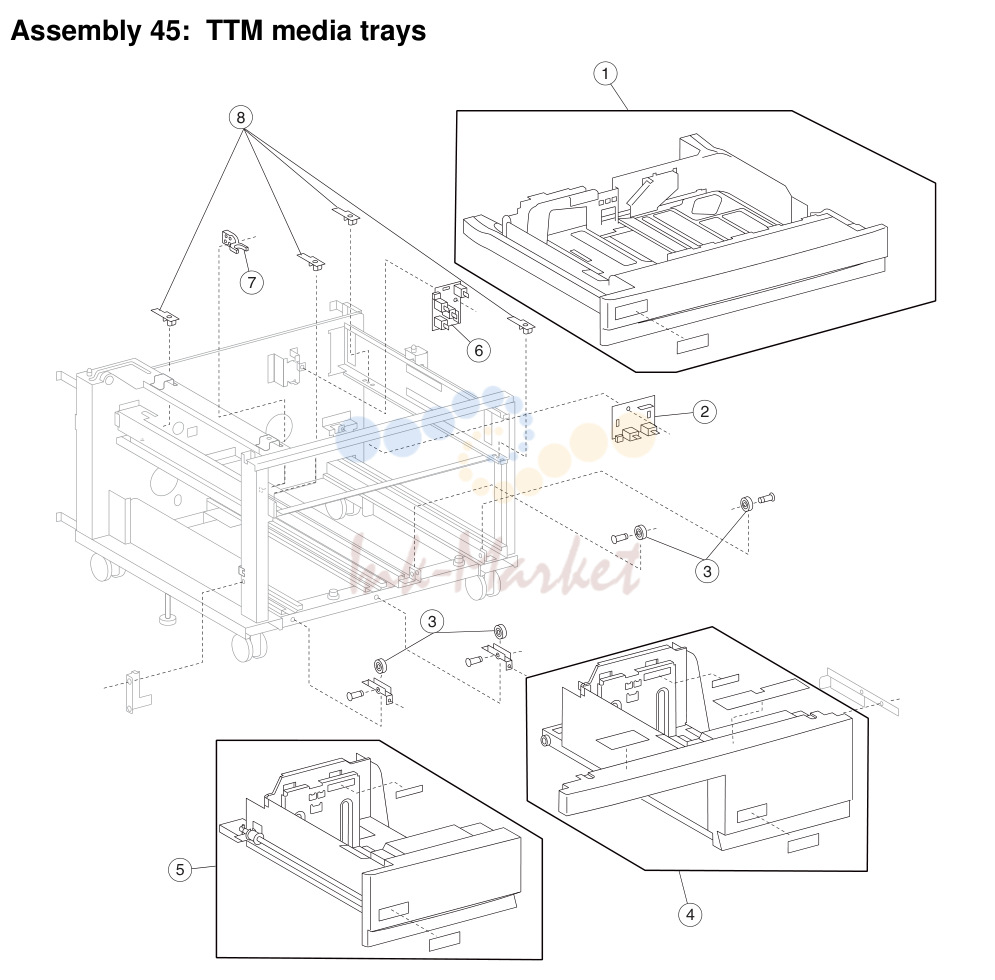

20. Assembly 45: TTM media trays

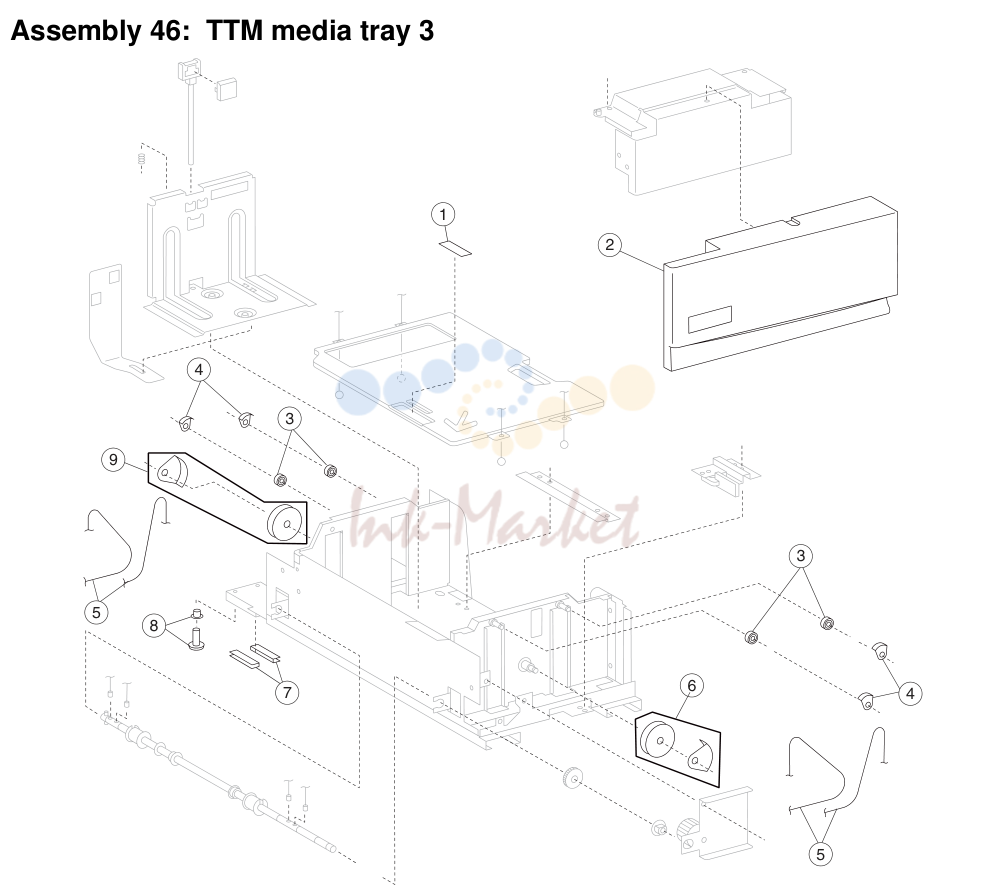

21. Assembly 46: TTM media tray 3

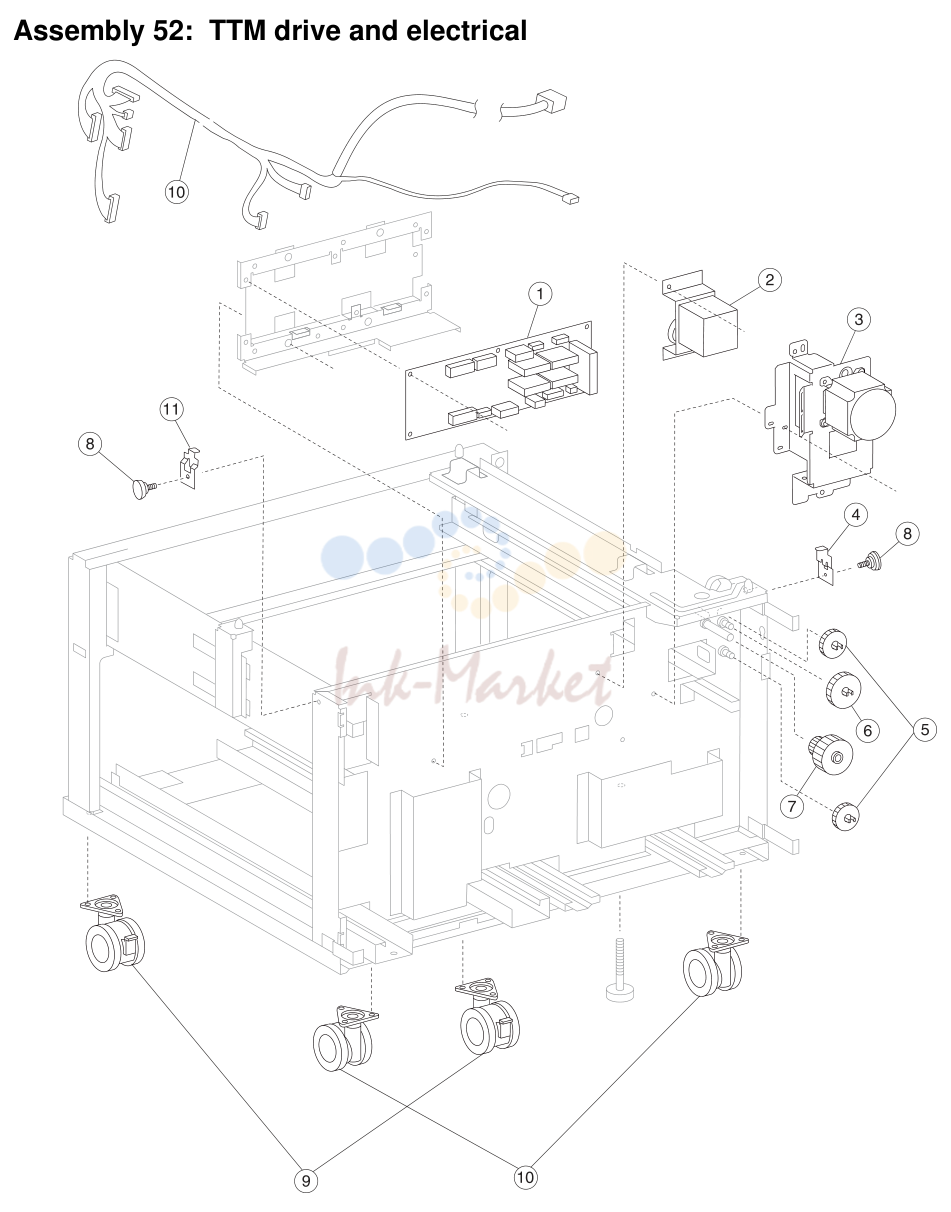

22. Assembly 52: TTM drive and electrical

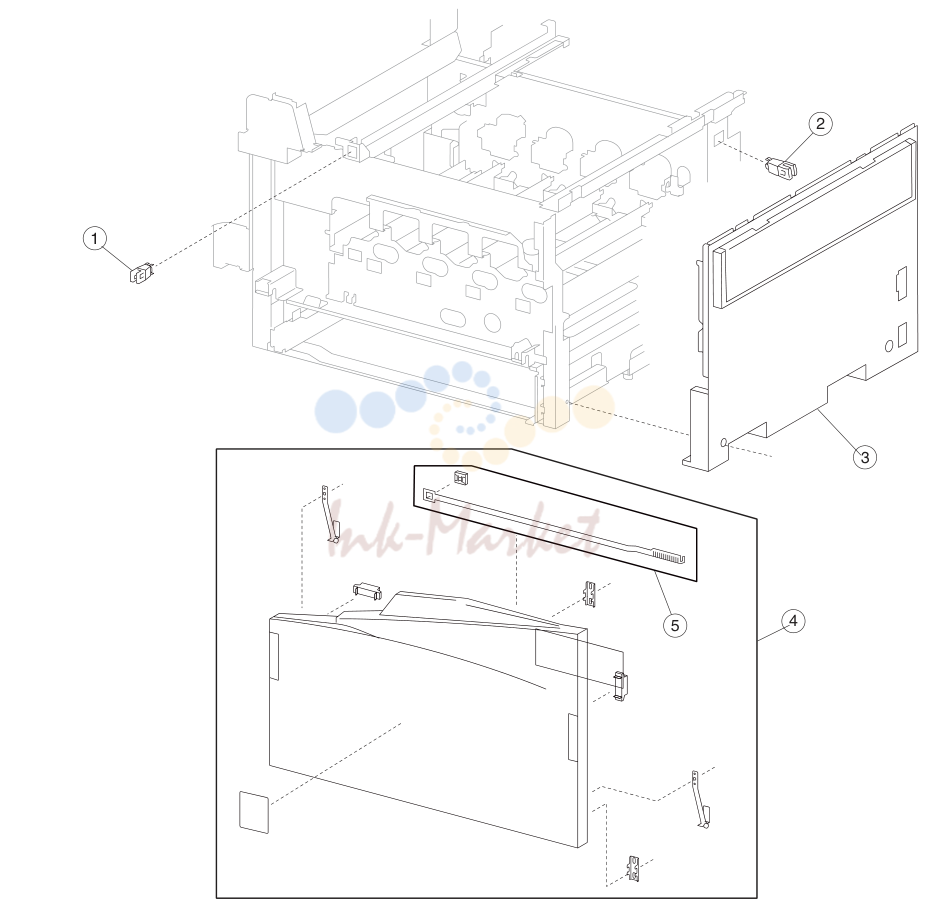

1. Assembly 1: Covers 1

№	Артикул	Описание
1	40X0553 запросить цену →	3 1 Switch (printer front door interlock)
2	40X0553 запросить цену →	3 1 Switch (transfer access door interlock)
3	40X3780 запросить цену →	1 1 Right cover assembly
4	40X3778 запросить цену →	1 1 Printer front door assembly (this comes assembled)
5	40X3779 запросить цену →	1 1 Printhead slit glass cleaner assembly
7-2		MFP Service Manual

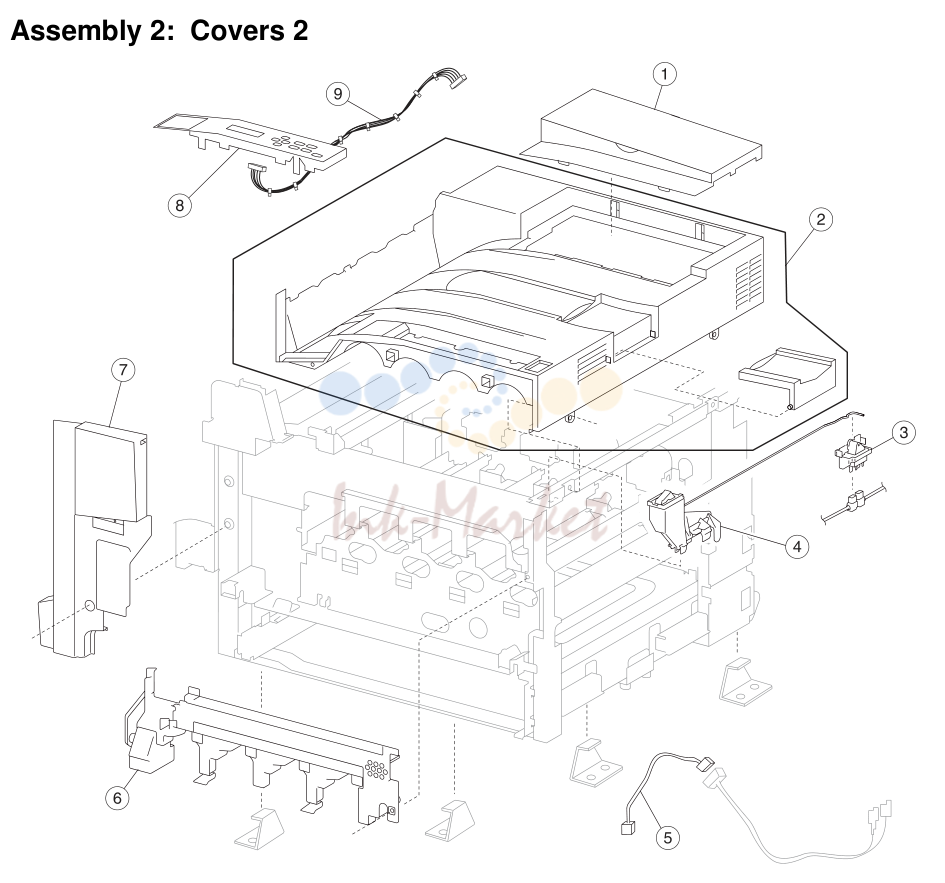

2. Assembly 2: Covers 2

№	Артикул	Описание
1	40X3782 запросить цену →	1 1 RIP card access cover
2	40X3781 запросить цену →	1 1 Top cover assembly
3	40X3787 запросить цену →	1 1 Switch (main power)
4	40X3786 запросить цену →	1 1 Main power switch actuator
5	40X3783 запросить цену →	1 1 Main switch cable assembly
6	40X3785 запросить цену →	1 1 Inner cover
7	40X3784 запросить цену →	1 1 Front left cover
8	40X4089 ✓ в наличии	1 1 SFP operator panel assembly
9		?? SFP operator cable assembly
7-4		MFP Service Manual
1	40X3796 запросить цену →	1 1 Rear left upper cover
2	40X3793 запросить цену →	1 1 Rear left middle cover
3	40X3795 запросить цену →	1 1 Left front cover
4	40X3794 запросить цену →	1 1 Rear left lower cover
5	40X3788 запросить цену →	1 1 Rear blind cover
6	40X3791 запросить цену →	1 1 Rear cover assembly 110 V
6	40X3792 запросить цену →	1 1 Rear cover assembly 220 V
1	40X3671 запросить цену →	4 1 Developer idler gear assembly
2	40X3669 запросить цену →	1 1 CMY developer drive motor assembly
3	40X3670 запросить цену →	1 1 Developer/transport drive motor assembly
4	40X3672 запросить цену →	1 1 MPF/transport drive motor assembly
5	40X3667 запросить цену →	1 1 CMYK PC cartridge drive motor assembly
6	40X3668 запросить цену →	1 1 Transfer belt drive motor assembly
7-6		MFP Service Manual

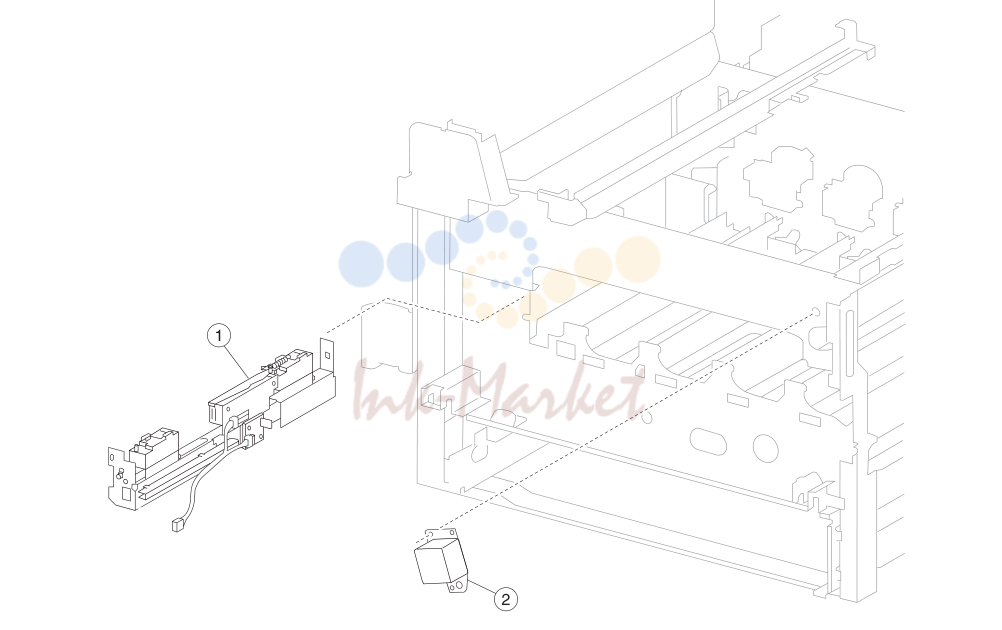

3. Assembly 5: ID sensor and transfer belt steering

№	Артикул	Описание
1	40X3677 запросить цену →	2 1 Switch (media size)
2	40X3676 запросить цену →	8 1 Media tray slide
3	40X3678 запросить цену →	3 6 Media tray assembly kit
4	40X3675 запросить цену →	2 1 Media tray catch
7-8		MFP Service Manual
1	40X3679 запросить цену →	4 1 Media feed unit assembly
2	40X3688 запросить цену →	30 1 Sensor (printer left lower door interlock)
3	40X0613 запросить цену →	1 1 Hinge pin
4	40X3680 запросить цену →	1 1 Printer left lower door assembly (this comes assembled)
5	40X3681 запросить цену →	1 1 Sensor (tray 1 feed-out)
6	40X3682 запросить цену →	2 1 Magnetic catch

4. Assembly 8: Media feed unit

№	Артикул	Описание
1	40X3679 запросить цену →	4 1 Media feed unit assembly
2	40X3687 запросить цену →	4 1 Media out actuator
3	40X3688 запросить цену →	30 1 Sensor (tray media out)
4	40X3688 запросить цену →	30 1 Sensor (tray media level)
5	40X3684 запросить цену →	4 1 Media feed lift motor
6	40X0888 запросить цену →	6 1 Bushing 6 mm
7	40X3686 запросить цену →	4 1 Media tray lift one-way gear
8	40X3685 запросить цену →	4 1 Media tray lift one-way clutch
9	40X4086 запросить цену →	4 2 Separation roll friction clutch
10	40X3689 запросить цену →	2 1 Feed unit roll kit
11	40X3690 запросить цену →	4 1 Feed roll one-way clutch
12	40X3691 запросить цену →	4 1 Feed roll one-way gear 22T
13	40X0952 запросить цену →	6 1 Bushing 6 mm

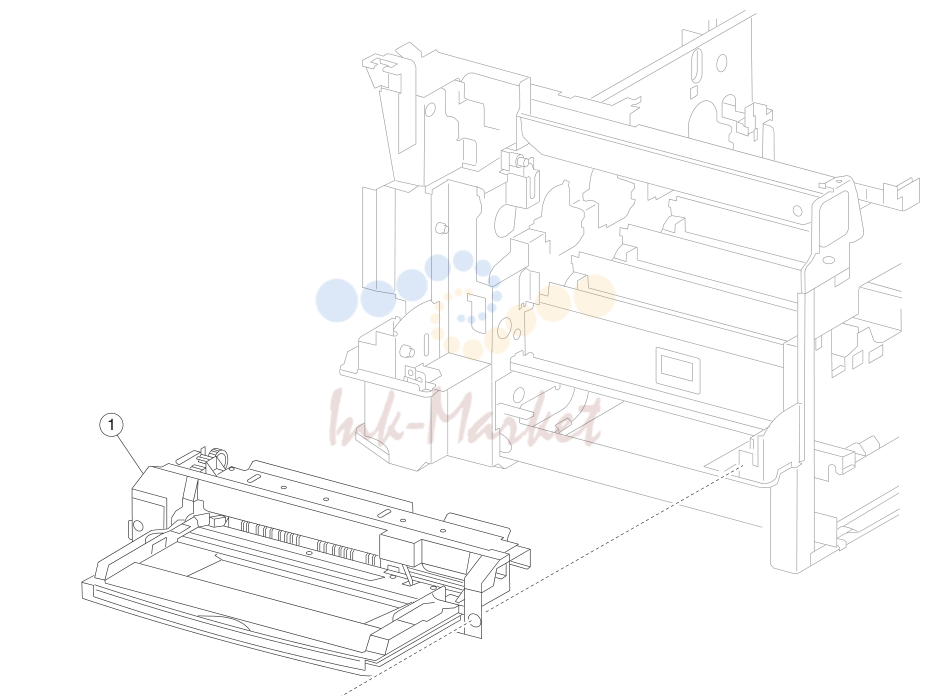

5. Assembly 9: MPF feed unit assembly 1

№	Артикул	Описание
1	40X4079 запросить цену →	1 1 MPF feed unit assembly (this comes assembled)
2	40X3688 запросить цену →	30 1 Sensor (MPF media out)
3	40X3709 запросить цену →	1 1 MPF media out actuator
4	40X0755 запросить цену →	1 1 MPF pickup spring
1	40X4079 запросить цену →	1 1 MPF feed unit assembly (this comes assembled)
2	40X3711 запросить цену →	1 2 MPF pick roll kit
3	40X1381 запросить цену →	4 1 Bushing 8 mm
7-14		MFP Service Manual
1	40X3692 запросить цену →	1 1 Registration/transport roll assembly (this comes assembled)
2	40X3695 запросить цену →	1 1 Sensor (transparency detect)
3	40X3694 запросить цену →	2 1 Sensor (registration)
4	40X3693 запросить цену →	1 1 Registration clutch
1	40X4078 запросить цену →	1 1 Printer left door assembly (this comes assembled)
2	40X3697 запросить цену →	1 1 Printer left door damper assembly
3	40X3696 запросить цену →	1 1 Printer left door damper idler gear
4	40X3799 запросить цену →	1 1 Duplex unit assembly (this comes assembled)
5	40X3798 запросить цену →	1 1 Printer left door blind cover
7-16		MFP Service Manual
1	40X4078 запросить цену →	1 1 Printer left door assembly (this comes assembled)
2	40X3699 запросить цену →	1 1 Sensor (fuser exit)
3	40X3698 запросить цену →	1 1 2nd transfer roll assembly
4	40X3700 запросить цену →	1 1 Printer left door duplex exit guide
1	40X4078 запросить цену →	1 1 Printer left door assembly (this comes assembled)
2	40X3704 запросить цену →	1 1 Printer left door damper sector gear
3	40X3688 запросить цену →	30 1 Sensor (2nd transfer roll retract HP)
4	40X3701 запросить цену →	1 1 2nd transfer roll retract cam assembly
5	40X3702 запросить цену →	1 1 2nd transfer retract motor assembly
6	40X3703 запросить цену →	1 1 Sensor (media on belt)
7-18		MFP Service Manual

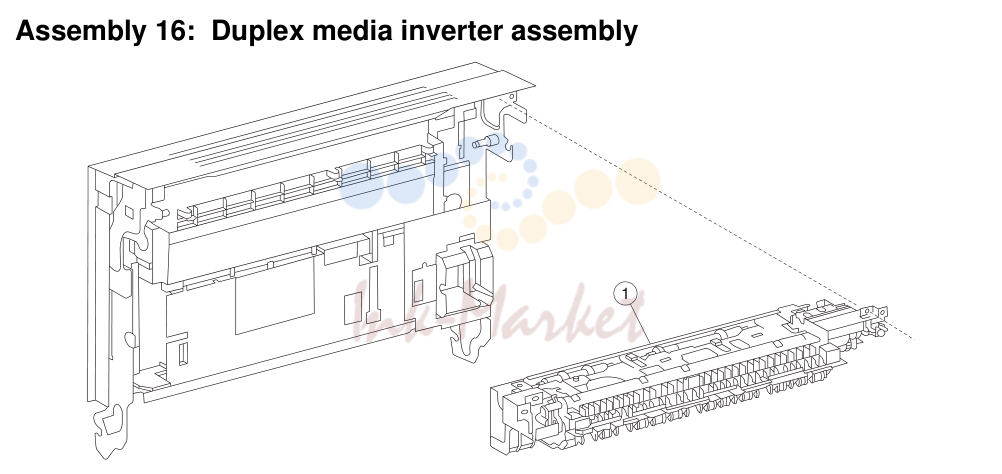

6. Assembly 16: Duplex media inverter assembly

№	Артикул	Описание
1	40X3799 запросить цену →	1 1 Duplex unit assembly (this comes assembled)
2	40X3798 запросить цену →	1 1 Printer left door blind cover
7-20		MFP Service Manual
1	40X3799 запросить цену →	1 1 Duplex unit assembly (this comes assembled)
2	40X3802 запросить цену →	1 1 Duplex drive motor
3	40X3801 запросить цену →	1 1 Sensor (duplex wait)
4	40X3800 запросить цену →	1 1 Duplex controller card assembly
5	40X3803 запросить цену →	1 1 Switch (duplex left door interlock)
1	40X3705 запросить цену →	1 1 Standard media exit shift assembly (this comes assembled)
2	40X3707 запросить цену →	1 1 Standard bin full actuator
3	40X3688 запросить цену →	30 1 Sensor (standard bin full)
4	40X0553 запросить цену →	3 1 Switch (printer left door interlock)
5	40X3706 запросить цену →	1 1 Standard exit top cover
7-22		MFP Service Manual

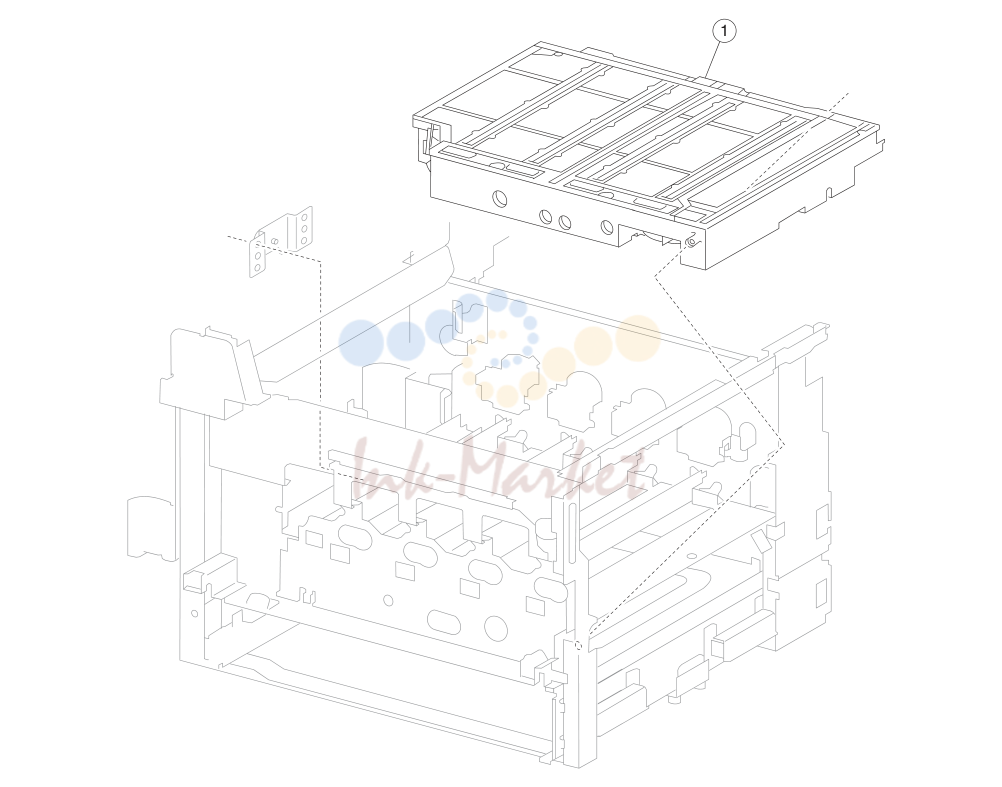

7. Assembly 20: Printhead assembly

№	Артикул	Описание
1	40X3713 запросить цену →	1 1 Waste toner cartridge cover
2	40X3715 запросить цену →	1 1 Switch (waste toner cartridge interlock)
3	40X3717 запросить цену →	1 1 Sensor (waste toner cartridge full)
4	40X3714 запросить цену →	1 1 Waste toner cartridge sensor assembly (this comes assembled)
5	40X3716 запросить цену →	1 1 Waste toner agitator motor assembly
7-24		MFP Service Manual
1	40X3720 запросить цену →	1 1 K erase lamp assembly
2	40X3719 запросить цену →	3 1 CMY erase lamp assembly
3	40X3718 запросить цену →	1 1 Developer interlock plate assembly
1	40X3722 запросить цену →	1 1 Right transfer belt lift assembly
2	40X3727 запросить цену →	1 1 Transfer belt lift handle assembly
3	40X3723 запросить цену →	1 1 Transfer belt lift latch assembly with label
4	40X3721 запросить цену →	3 1 Left transfer belt lift assembly
7-26		MFP Service Manual
1	40X3732 ✓ в наличии	1 1 Transfer belt unit assembly
2	40X3733 запросить цену →	1 1 Transfer belt cleaner assembly
3	40X3729 запросить цену →	1 1 Transfer belt auger front gear 14T
4	40X3731 запросить цену →	1 1 Transfer belt auger assembly
5	40X0880 запросить цену →	6 1 Bushing 6 mm
6	40X3730 запросить цену →	1 1 Transfer belt auger rear gear 18T
1	40X3735 запросить цену →	4 1 Transfer belt lift rear plunger assembly
2	40X3734 запросить цену →	8 1 Transfer belt lift recoil spring
3	40X3736 запросить цену →	4 1 Transfer belt lift front plunger assembly
7-28		MFP Service Manual
1	40X3740 запросить цену →	1 1 K toner dispense assembly
2	40X3739 запросить цену →	1 1 C toner dispense assembly
3	40X3738 запросить цену →	1 1 M toner dispense assembly
4	40X3737 запросить цену →	1 1 Y toner dispense assembly
5	40X3741 запросить цену →	1 1 CMYK toner add motor assembly
6	40X0636 запросить цену →	4 1 Sensor (RFID toner cartridge)
1	40X3742 запросить цену →	4 1 Developer unit assembly
2	40X3744 запросить цену →	1 1 Y developer carrier
3	40X3745 запросить цену →	1 1 M developer carrier
4	40X3746 запросить цену →	1 1 C developer carrier
5	40X3743 запросить цену →	1 1 K developer carrier
7-30		MFP Service Manual

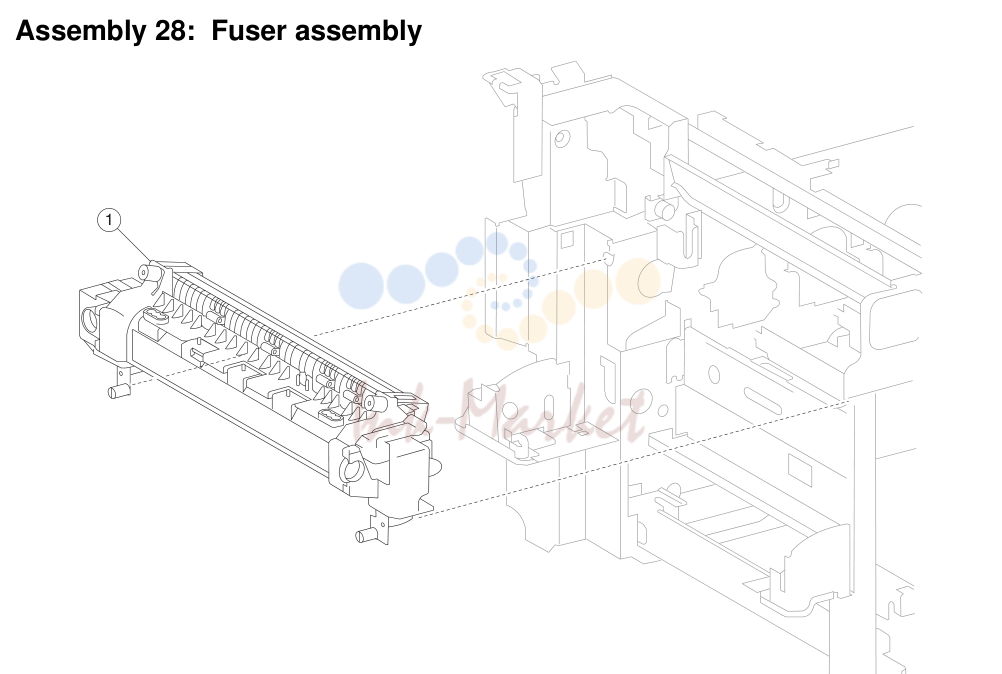

8. Assembly 28: Fuser assembly

№	Артикул	Описание
1	40X3750 запросить цену →	1 1 Fuser cooling fan
2	40X3749 запросить цену →	1 1 Printhead shutter motor assembly
3	40X3752 запросить цену →	1 1 Rear lower cooling fan assembly (this comes assembled)
4	40X3751 запросить цену →	1 1 Transfer belt drive motor cooling fan
7-32		MFP Service Manual

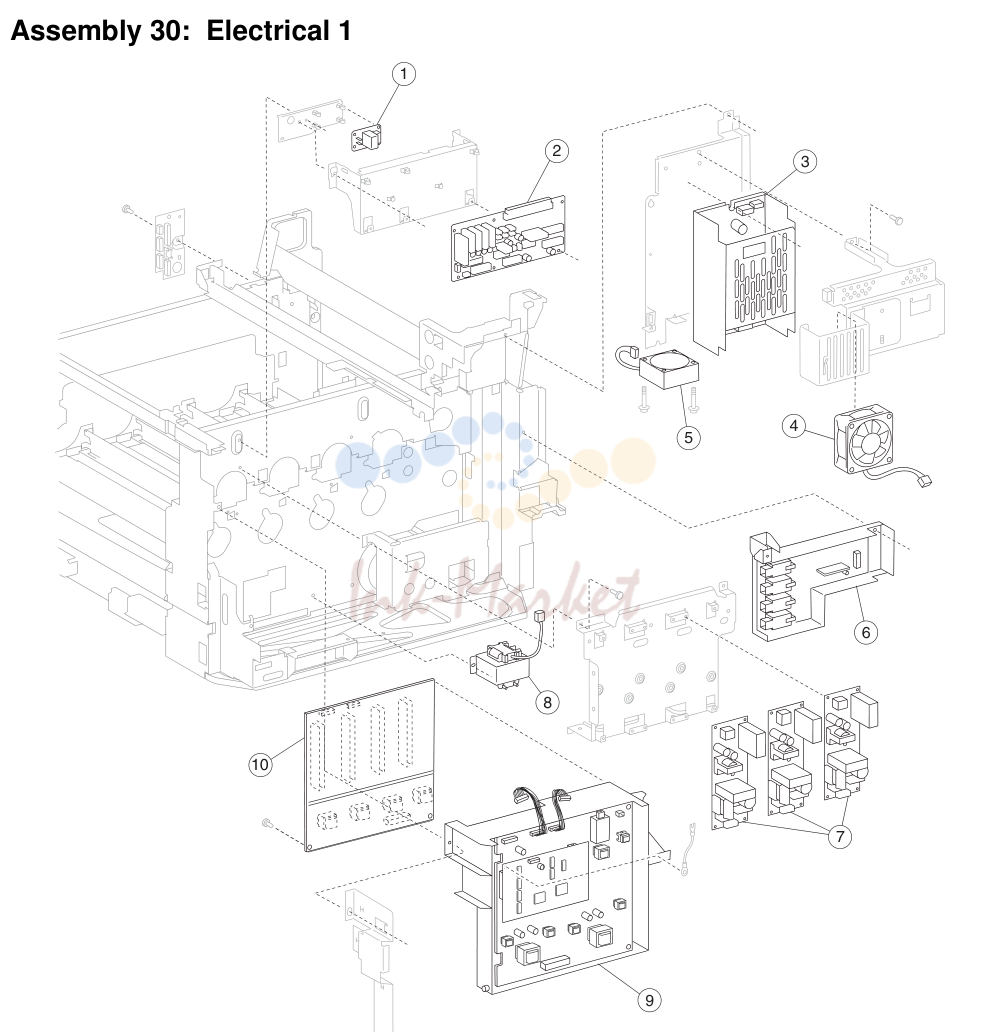

9. Assembly 30: Electrical 1

№	Артикул	Описание
1	40X3762 запросить цену →	1 1 Laser diode power card assembly
2	40X3757 запросить цену →	1 1 Lower printer engine card assembly
3	40X3758 запросить цену →	1 1 24 V LVPS card assembly
4	40X3763 запросить цену →	1 1 Rear upper cooling fan
5	40X3759 запросить цену →	1 1 24 V LVPS cooling fan
6	40X3760 запросить цену →	1 1 CMYK transfer roll HVPS card assembly
7	40X3755 запросить цену →	3 1 5 V LVPS card assembly 110 V
7	40X3756 запросить цену →	3 1 5 V LVPS card assembly 220 V
8	40X3761 запросить цену →	1 1 Noise filter assembly
9	40X3753 запросить цену →	1 1 Developer/transfer roll HVPS card assembly
10	40X3754 запросить цену →	1 1 Charge roll HVPS card assembly
7-34		MFP Service Manual
1	40X3764 запросить цену →	1 1 AC drive card bracket assembly 110 V (this comes assembled)
1	40X3765 запросить цену →	1 1 AC drive card bracket assembly 220 V (this comes assembled)
2	40X3766 запросить цену →	1 1 Outlet power panel cable assembly

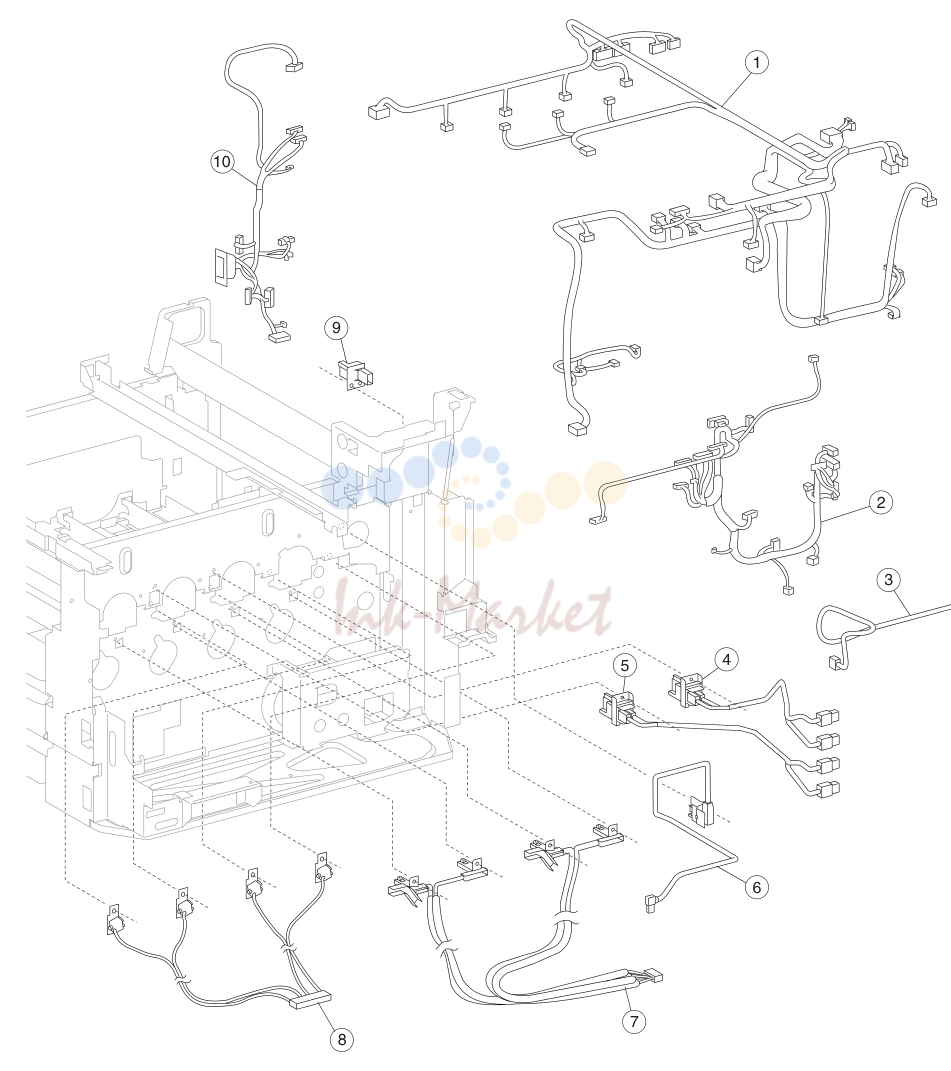

10. Assembly 32: Electrical 3

№	Артикул	Описание
1	40X3775 запросить цену →	1 1 DC main cable assembly
2	40X3776 запросить цену →	1 1 DC rear right cable assembly
3	40X3774 запросить цену →	1 1 2nd transfer charge roll cable
4	40X3771 запросить цену →	1 1 CK transfer roll cable assembly
5	40X3770 запросить цену →	1 1 YM transfer roll cable assembly
6	40X3772 запросить цену →	1 1 Transfer belt charge cable
7	40X3769 запросить цену →	1 1 Charge roll block cable assembly
8	40X3768 запросить цену →	1 1 Developer block cable assembly
9	40X3773 запросить цену →	1 1 2nd transfer roll charge connector
10	40X3777 запросить цену →	1 1 DC rear left cable assembly

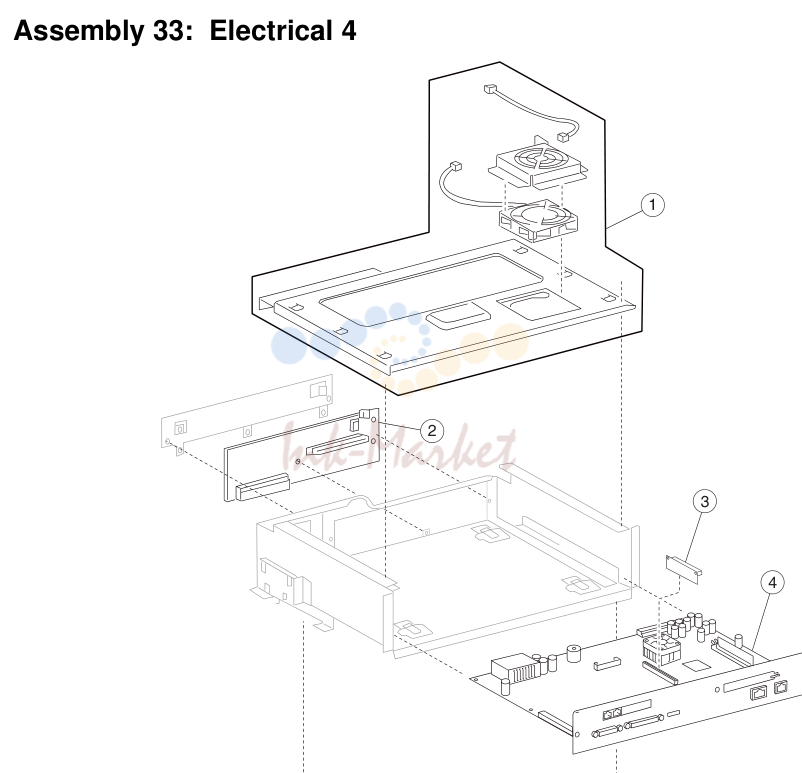

11. Assembly 33: Electrical 4

№	Артикул	Описание
1	40X3804 запросить цену →	1 1 RIP card cooling fan cover assembly (this comes assembled)
2	40X3807 запросить цену →	1 1 RIP bridge card assembly
3	40X2359 запросить цену →	1 1 Interconnect card assembly
4	40X4092 запросить цену →	1 1 SFP RIP card assembly
5	40X3808 запросить цену →	1 1 Upper printer engine card chassis assembly
1	40X3825 запросить цену →	1 1 Tray module right cover
2	40X3824 запросить цену →	1 1 Tray module foot cover
3	40X4142 запросить цену →	1 1 1TM front door assembly
4	40X3826 запросить цену →	2 1 Tray module left cover
5	40X3827 запросить цену →	1 1 Tray module rear cover
6	40X3823 запросить цену →	1 1 Tray module top cover
7-40		MFP Service Manual

12. Assembly 35: 1TM feed unit assembly

№	Артикул	Описание
1	40X3677 запросить цену →	3 1 Switch (media size)
2	40X3676 запросить цену →	6 1 Media tray slide
3	40X3675 запросить цену →	3 1 Media tray catch
4	40X3678 запросить цену →	3 6 Media tray assembly kit
5	40X3679 запросить цену →	1 1 Media feed unit assembly
7-42		MFP Service Manual

13. Assembly 36: 1TM media feed unit

№	Артикул	Описание
1	40X3679 запросить цену →	4 1 Media feed unit assembly
2	40X3687 запросить цену →	4 1 Media out actuator
3	40X3688 запросить цену →	30 1 Sensor (tray media out)
4	40X3688 запросить цену →	30 1 Sensor (tray media level)
5	40X3684 запросить цену →	4 1 Media feed lift motor
6	40X0888 запросить цену →	6 1 Bushing 6 mm
7	40X3686 запросить цену →	4 1 Media tray lift one-way gear
8	40X3685 запросить цену →	4 1 Media tray lift one-way clutch
9	40X4086 запросить цену →	4 2 Separation roll friction clutch
10	40X3689 запросить цену →	2 1 Feed unit roll kit
11	40X3690 запросить цену →	4 1 Feed roll one-way clutch
12	40X3691 запросить цену →	4 1 Feed roll one-way gear 22T
13	40X0952 запросить цену →	6 1 Bushing 6 mm
7-44		MFP Service Manual
1	40X3818 запросить цену →	1 1 Tray 2 feed-out sensor cable assembly
2	40X3817 запросить цену →	1 1 Sensor (tray 2 feed-out)
3	40X3821 запросить цену →	1 1 Switch (tray module left door interlock)
4	40X4141 запросить цену →	1 1 1TM left door assembly (this comes assembled)
5	40X4119 запросить цену →	1 1 Tray module media transport roll assembly

14. Assembly 38: 1TM drive and electrical

№	Артикул	Описание
1		TBD ?? 1 1 1TM controller card assembly
2	40X3812 запросить цену →	1 1 Tray module drive motor assembly
3	40X4068 запросить цену →	1 1 Tray module left retaining bracket
4	40X4034 запросить цену →	2 1 Tray module retainer screw
5	40X3815 запросить цену →	3 1 Media transport gear 33T
6	40X3813 запросить цену →	1 1 Media transport gear 23/46T
7	40X4117 запросить цену →	4 1 Front locking caster
8	40X4143 запросить цену →	4 1 Rear non-locking caster
9	40X4069 запросить цену →	2 1 Tray module right retaining bracket
10	40X4109 запросить цену →	1 1 1TM main cable assembly

15. Assembly 39: 3TM covers

№	Артикул	Описание
1	40X3825 запросить цену →	1 1 Tray module right cover
2	40X3824 запросить цену →	1 1 Tray module foot cover
3	40X3826 запросить цену →	2 1 Tray module left cover
4	40X3827 запросить цену →	1 1 Tray module rear cover
5	40X3823 запросить цену →	1 1 Tray module top cover

16. Assembly 40: 3TM feed unit assembly

№	Артикул	Описание
1	40X3677 запросить цену →	3 1 Switch (media size)
2	40X3676 запросить цену →	6 1 Media tray slide
3	40X3675 запросить цену →	3 1 Media tray catch
4	40X3678 запросить цену →	3 6 Media tray assembly kit
5	40X3679 запросить цену →	1 1 Media feed unit assembly

17. Assembly 41: 3TM media feed unit

№	Артикул	Описание
1	40X3679 запросить цену →	4 1 Media feed unit assembly
2	40X3687 запросить цену →	4 1 Media out actuator
3	40X3688 запросить цену →	30 1 Sensor (tray media out)
4	40X3688 запросить цену →	30 1 Sensor (tray media level)
5	40X3684 запросить цену →	4 1 Media feed lift motor
6	40X0888 запросить цену →	6 1 Bushing 6 mm
7	40X3686 запросить цену →	4 1 Media tray lift one-way gear
8	40X3685 запросить цену →	4 1 Media tray lift one-way clutch
9	40X4086 запросить цену →	4 2 Separation roll friction clutch
10	40X3689 запросить цену →	2 1 Feed unit roll kit
11	40X3690 запросить цену →	4 1 Feed roll one-way clutch
12	40X3691 запросить цену →	4 1 Feed roll one-way gear 22T
13	40X0952 запросить цену →	6 1 Bushing 6 mm

18. Assembly 42: 3TM left door

№	Артикул	Описание
1	40X3818 запросить цену →	1 1 Tray 2 feed-out sensor cable assembly
2	40X3817 запросить цену →	1 1 Sensor (tray 2 feed-out)
3	40X3821 запросить цену →	1 1 Switch (tray module left door interlock)
4	40X3819 запросить цену →	1 1 Tray 3/4 feed-out sensor actuator
5	40X3820 запросить цену →	2 1 Sensor (tray 3 feed-out)
6	40X3820 запросить цену →	2 1 Sensor (tray 4 feed-out)
7	40X3816 запросить цену →	1 1 3TM left door assembly (this comes assembled)
8	40X4035 запросить цену →	2 1 Tray 3/4 feed-out sensor cable assembly
9	40X4119 запросить цену →	3 1 Tray module media transport roll assembly

19. Assembly 43: 3TM drive and electrical

№	Артикул	Описание
1	40X3811 запросить цену →	1 1 3TM controller card assembly
2	40X3812 запросить цену →	1 1 Tray module drive motor assembly
3	40X4068 запросить цену →	1 1 Tray module left retaining bracket
4	40X4034 запросить цену →	2 1 Tray module retainer screw
5	40X3815 запросить цену →	3 2 Media transport gear 33T
6	40X3814 запросить цену →	2 2 Media transport gear 46T
7	40X3813 запросить цену →	1 1 Media transport gear 23/46T
8	40X4117 запросить цену →	4 4 Front locking caster
9	40X4143 запросить цену →	4 4 Rear non-locking caster
10	40X4069 запросить цену →	2 1 Tray module right retaining bracket
11	40X4108 запросить цену →	1 1 3TM main cable assembly
1	40X3825 запросить цену →	1 1 Tray module right cover
2	40X3824 запросить цену →	1 1 Tray module foot cover
3	40X3826 запросить цену →	2 1 Tray module left cover
4	40X3827 запросить цену →	1 1 Tray module rear cover
5	40X3823 запросить цену →	1 1 Tray module top cover
7-58		MFP Service Manual

20. Assembly 45: TTM media trays

№	Артикул	Описание
1	40X3678 запросить цену →	3 6 Media tray assembly kit
2	40X3830 запросить цену →	2 1 Switch (TTM media size)
3	40X3831 запросить цену →	4 1 TTM tray support roll
4	40X3829 запросить цену →	1 3 TTM media tray 4 assembly kit
5	40X3828 запросить цену →	1 2 TTM media tray 3 assembly kit
6	40X3677 запросить цену →	3 1 Switch (media size)
7	40X3675 запросить цену →	3 1 Media tray catch
8	40X3676 запросить цену →	2 1 Media tray slide
7-60		MFP Service Manual

21. Assembly 46: TTM media tray 3

№	Артикул	Описание
1	40X0711 запросить цену →	2 1 TTM tray separation pad
2	40X3832 запросить цену →	1 1 TTM tray 3 front cover
3	40X4126 запросить цену →	4 1 TTM tray lift idler pulley
4	40X4127 запросить цену →	4 1 TTM tray lift idler pulley guide
5	40X4084 запросить цену →	4 1 TTM tray 3 lift cable
6	40X0708 запросить цену →	2 1 TTM large idler pulley kit
7	40X3834 запросить цену →	2 1 TTM tray 3 slide strip
8	40X3835 запросить цену →	2 1 TTM tray 3 slide button
7-62		MFP Service Manual
1	40X3836 запросить цену →	1 1 TTM tray 4 front cover
2	40X4126 запросить цену →	4 1 TTM tray lift idler pulley
3	40X4127 запросить цену →	4 1 TTM tray lift idler pulley guide
4	40X4085 запросить цену →	4 1 TTM tray 4 lift cable
5	40X0723 запросить цену →	1 2 TTM tray 4 rear support roll (2)
6	40X0711 запросить цену →	2 1 TTM tray separation pad
1	40X3838 запросить цену →	1 1 TTM tray 4 media transport assembly
2	40X3679 запросить цену →	1 1 Media feed unit assembly
3	40X3841 запросить цену →	1 1 TTM tray 4 lower media guide
4	40X3840 запросить цену →	1 1 TTM tray 4 upper media guide
5	40X3694 запросить цену →	2 1 Sensor (tray 4 feed-out)
7-64		MFP Service Manual
1	40X3817 запросить цену →	2 1 Sensor (tray 2 feed-out)
2	40X3843 запросить цену →	1 1 TTM vertical turn guide
3	40X3679 запросить цену →	1 1 Media feed unit assembly
4	40X3842 запросить цену →	1 1 Tray 3 feed-out sensor assembly (this comes assembled)
5	40X3818 запросить цену →	2 1 Tray 2 feed-out sensor cable assembly
6	40X4119 запросить цену →	2 1 Tray module media transport roll assembly
1	40X3844 запросить цену →	1 1 TTM left door assembly (this comes assembled)
2	40X3821 запросить цену →	1 1 Switch (tray module left door interlock)
7-66		MFP Service Manual
1	40X3848 запросить цену →	2 1 TTM tray lift coupling assembly
2	40X3847 запросить цену →	2 1 TTM tray lift gear 17T
3	40X0880 запросить цену →	2 1 Bushing 6 mm
4	40X3845 запросить цену →	1 1 TTM tray 3 lift gear assembly
5	40X3846 запросить цену →	1 1 TTM tray 4 lift gear assembly

22. Assembly 52: TTM drive and electrical

№	Артикул	Описание
1	40X3850 запросить цену →	1 1 TTM controller card assembly
2	40X3849 запросить цену →	1 1 TTM tray 4 transport drive motor assembly
3	40X3812 запросить цену →	2 1 Tray module drive motor assembly
4	40X4068 запросить цену →	1 1 Tray module left retaining bracket
5	40X3815 запросить цену →	2 1 Media transport gear 33T
6	40X3814 запросить цену →	1 1 Media transport gear 46T
7	40X3813 запросить цену →	1 1 Media transport gear 23/46T
8	40X4034 запросить цену →	1 1 Tray module retainer screw
9	40X4117 запросить цену →	4 4 Front locking caster
10	40X4143 запросить цену →	4 4 Rear non-locking caster
11	40X4069 запросить цену →	1 1 Tray module right retaining bracket
12	40X4103 запросить цену →	1 1 TTM main cable assembly
