Содержание
- 1. Assembly 1: Covers 1
- 2. Assembly 2: Covers 2
- 3. Assembly 7: Paper feed
- 4. Assembly 8: Base 2
- 5. Assembly 9: Base 3
- 6. Assembly 10: Electrical A
- 7. Assembly 10 (continued): Electrical A
- 8. Assembly 14: Cassette
- 9. Assembly 15: Expansion feeder 1

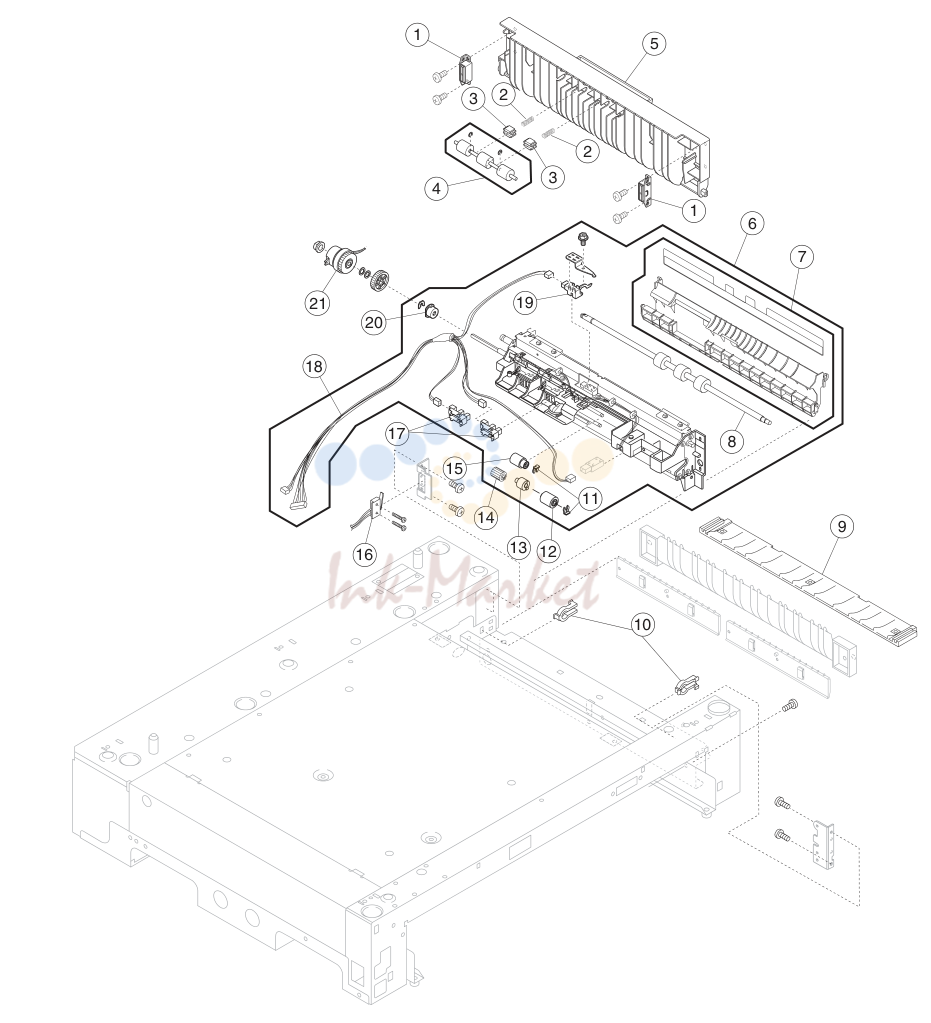

- 10. Assembly 16: Expansion feeder 2

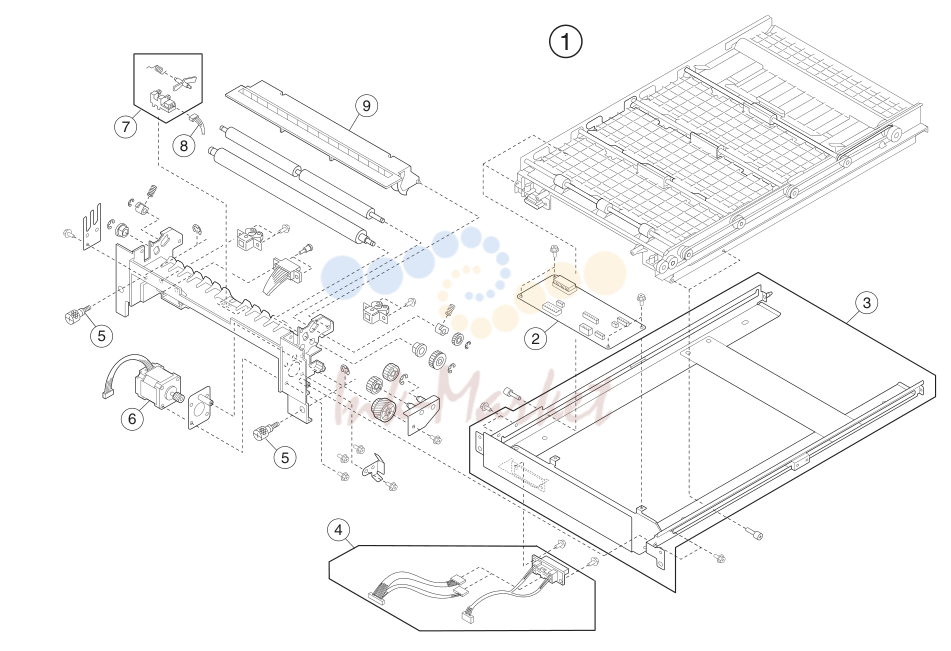

- 11. Assembly 17: Duplex unit 1

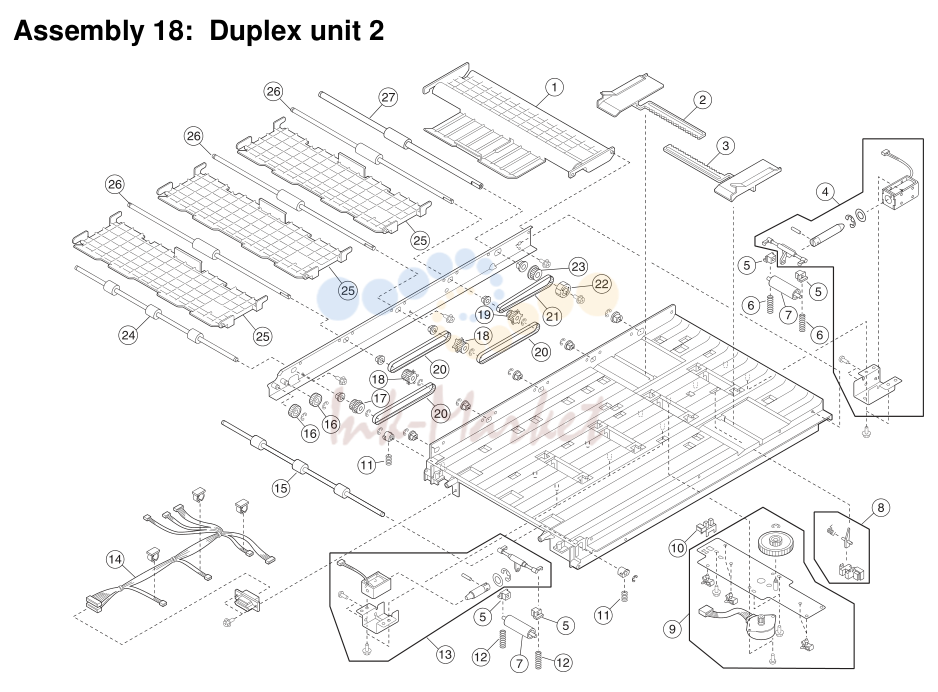

- 12. Assembly 18: Duplex unit 2

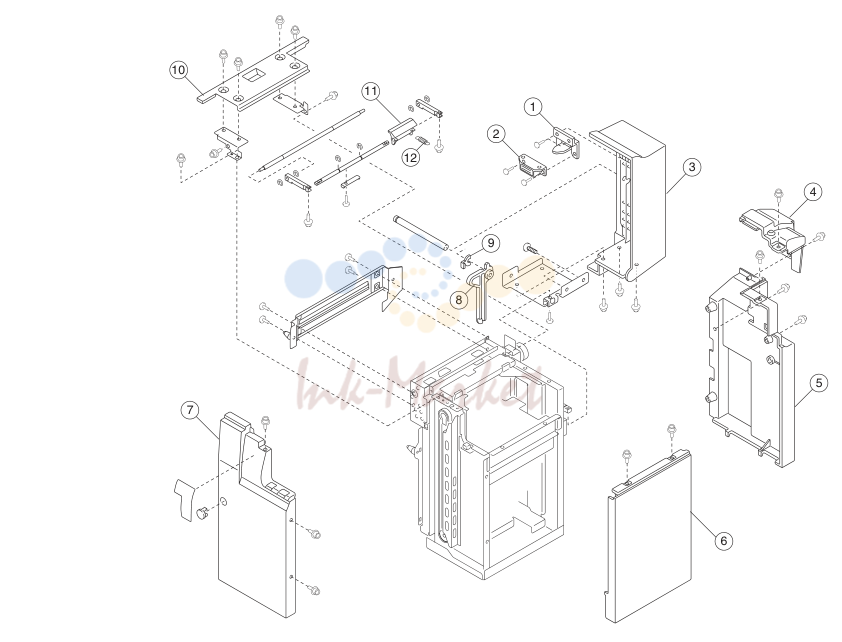

- 13. Assembly 19: High-capacity feeder 1
- 14. Assembly 20: High-capacity feeder 2

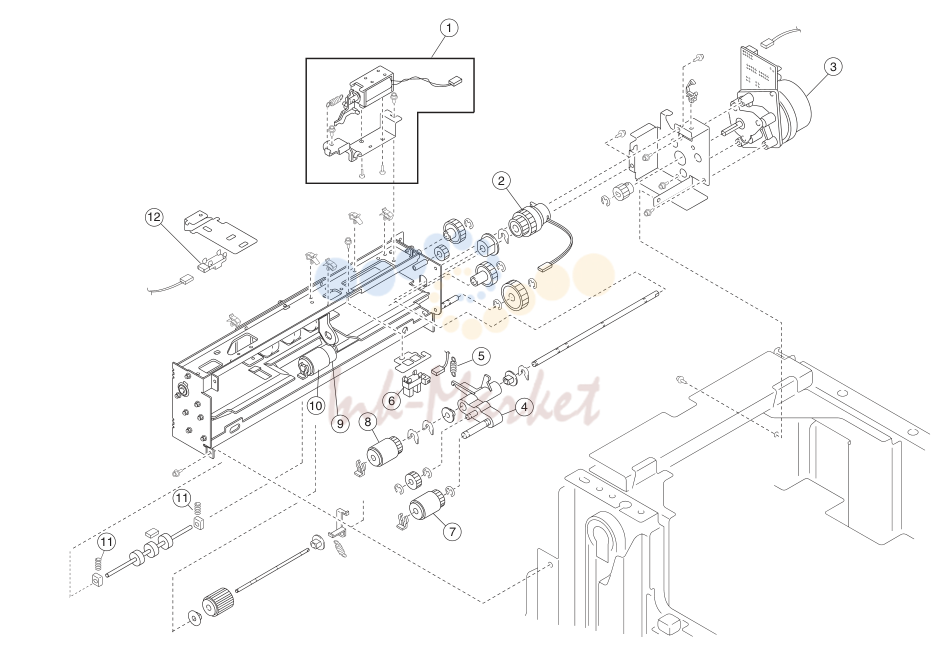

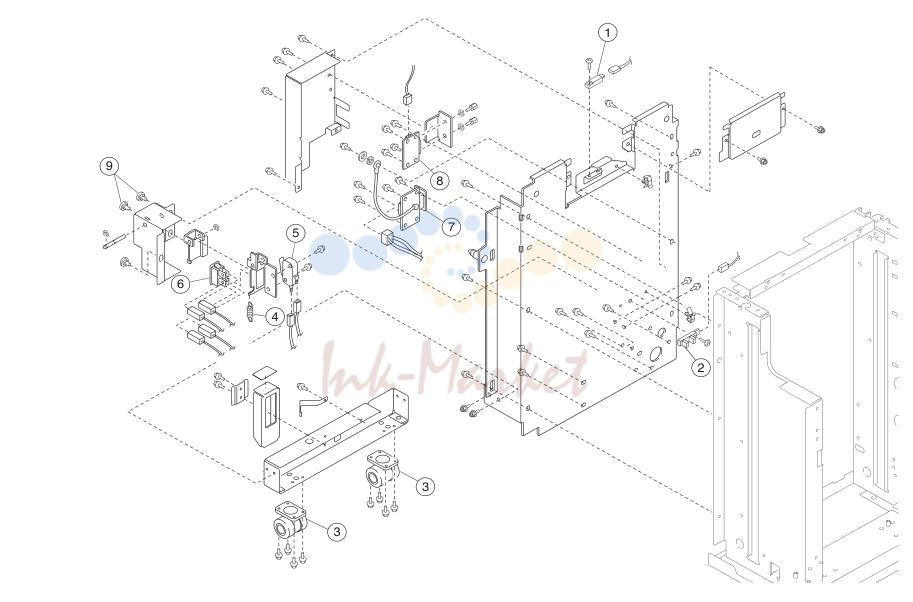

- 15. Assembly 21: High-capacity feeder 3

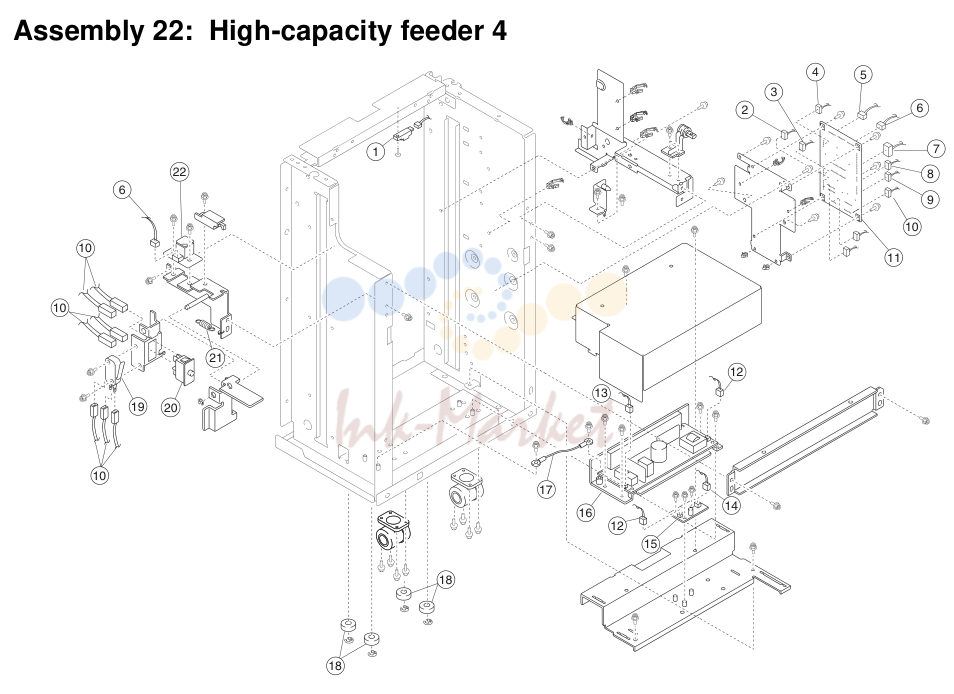

- 16. Assembly 22: High-capacity feeder 4

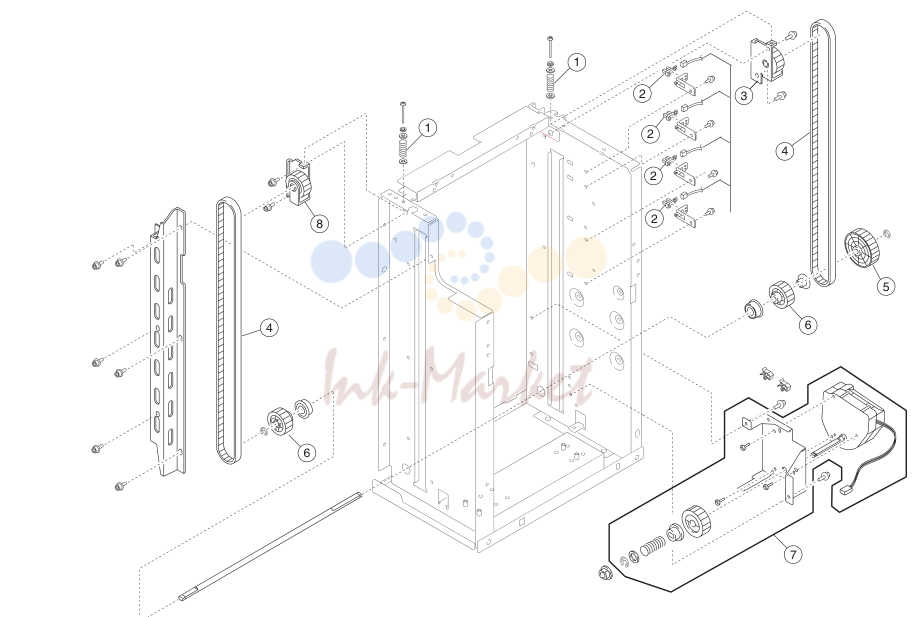

- 17. Assembly 23: High-capacity feeder 5

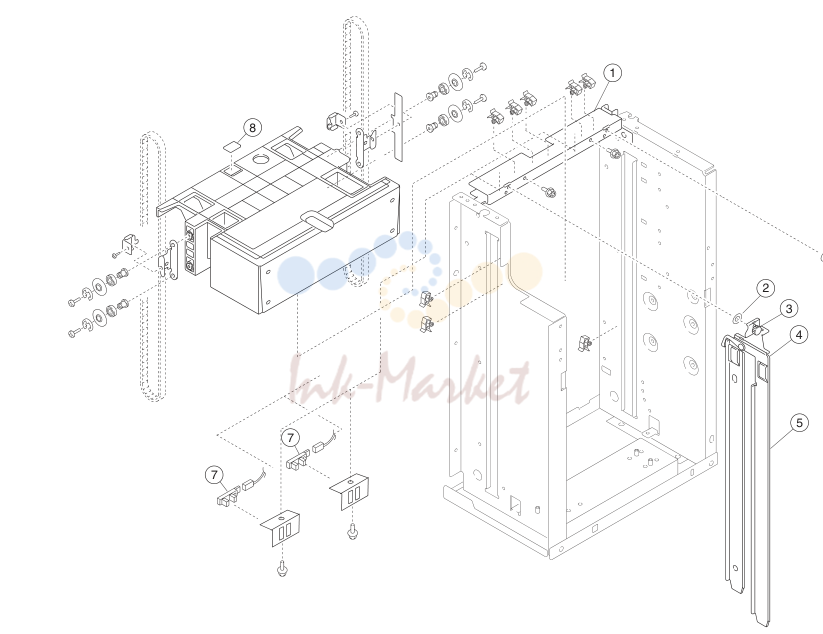

- 18. Assembly 24: High-capacity feeder 6

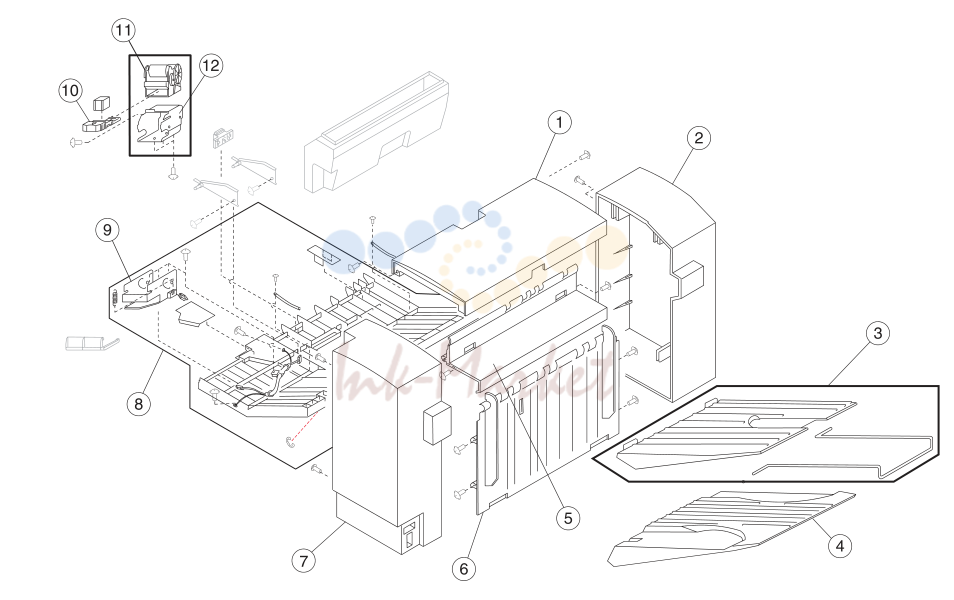

- 19. Assembly 25: Finisher covers

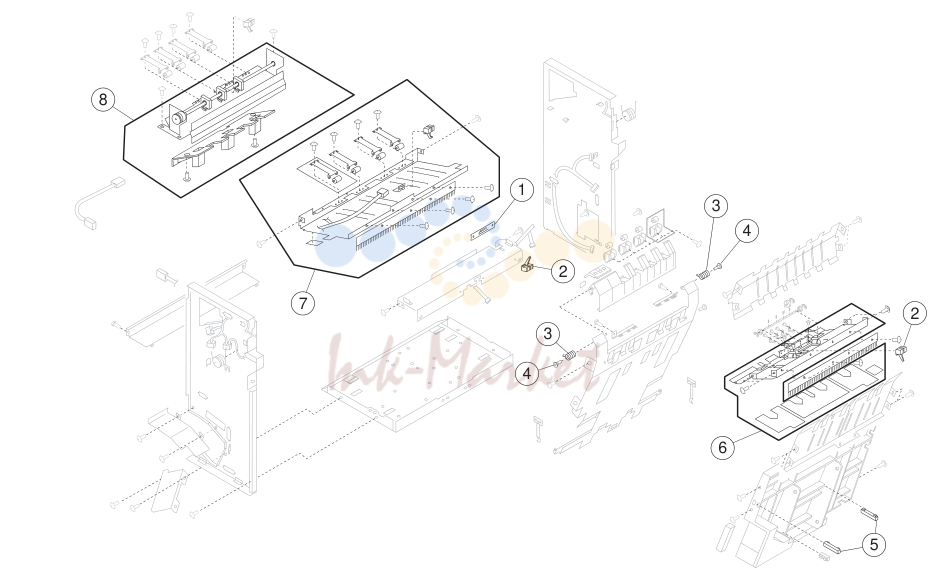

- 20. Assembly 26: Finisher frame

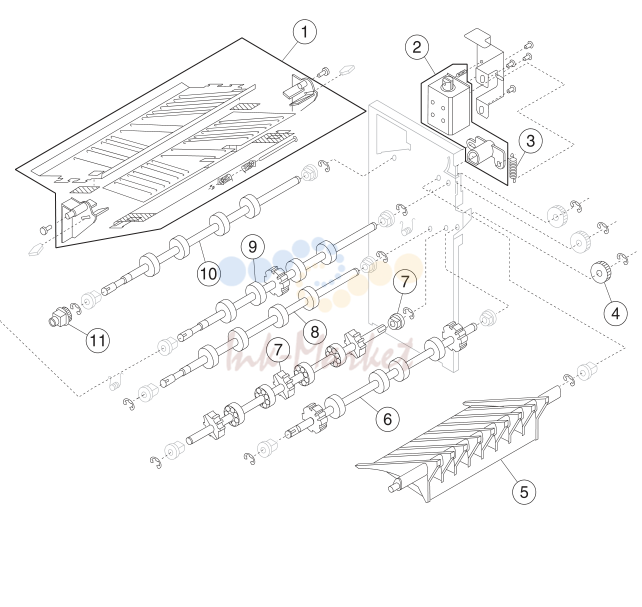

- 21. Assembly 27: Finisher feed 1

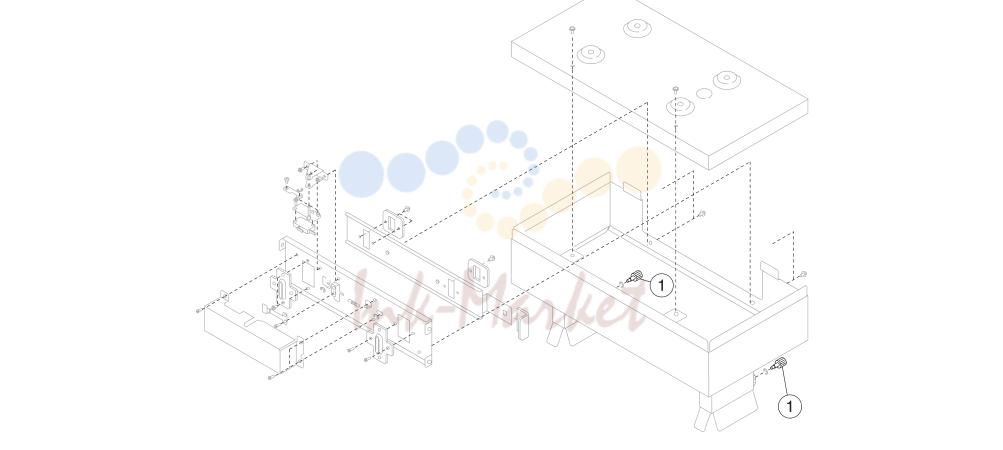

- 22. Assembly 31: Finisher docking 1

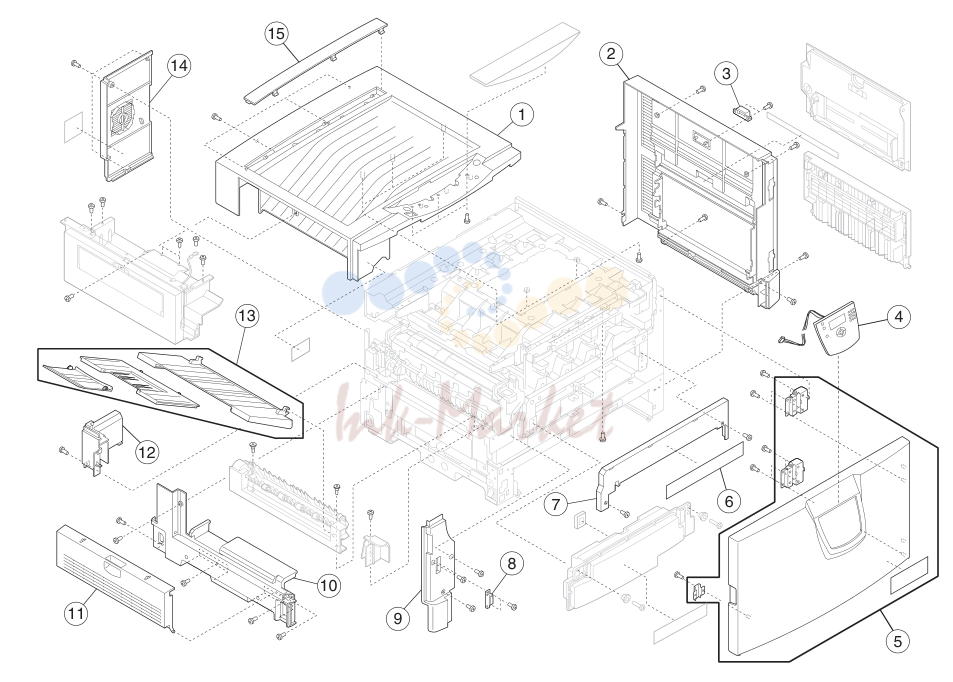

1. Assembly 1: Covers 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X1131 запросить цену → | 1 Cover, top | |
| 1-2 | 40X1124 запросить цену → | 1 Cover assembly, right side | |
| 1-3 | 40X1139 запросить цену → | 1 Magnet, right side latch | |
| 1-4 | 40X1259 запросить цену → | 1 Operator panel | |
| 1-5 | 40X1123 запросить цену → | 1 Cover assembly, front | |
| 1-6 | 56P9545 запросить цену → | 1 Label, operator panel | |
| 1-7 | 40X1132 запросить цену → | 1 Cover, waste toner bottle | |
| 1-8 | 40X1140 запросить цену → | 1 Magnet, front cover latch | |
| 1-9 | 40X1129 запросить цену → | 1 Cover, left front | |
| 1-10 | 40X1126 запросить цену → | 1 Cover, left side | |
| 1-11 | 40X1127 запросить цену → | 1 Cover, paper feed | |
| 1-12 | 40X1125 запросить цену → | 1 Cover, solenoid | |
| 1-13 | 40X1122 запросить цену → | 1 Tray assembly, exit | |
| 1-14 | 40X1128 запросить цену → | 1 Cover, rear | |
| 1-15 | 40X1130 запросить цену → | 1 Cover, adjustment |

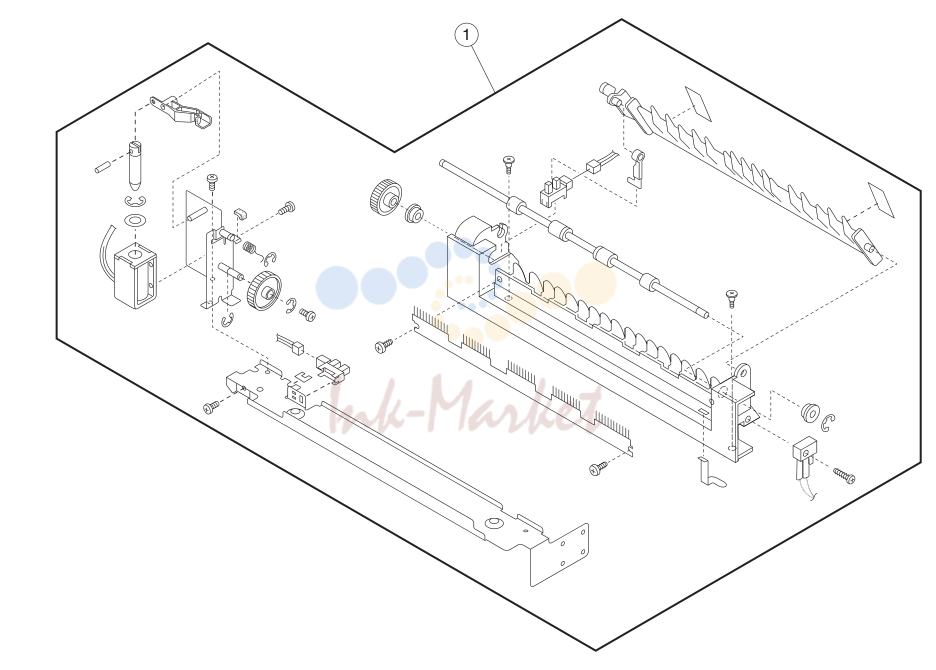

2. Assembly 2: Covers 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 56P9632 запросить цену → | 1 Shroud, cable | |
| 6-2 | 56P9591 запросить цену → | 1 Frame, upper | |
| 6-3 | 56P9638 запросить цену → | 4 Holder, cable | |
| 6-4 | 40X1220 запросить цену → | 1 Board, printhead controller | |
| 6-5 | 56P9628 запросить цену → | 2 Pivot, color link | |
| 6-6 | 56P9627 запросить цену → | 2 Bearing, roller | |
| 6-7 | 56P9624 запросить цену → | 1 Link, frame | |
| 6-8 | 40X1149 запросить цену → | 1 Frame, printhead controller | |
| 6-9 | 56P9625 запросить цену → | 1 Hook, right link | |
| 6-10 | 56P9626 запросить цену → | 2 Cover, hook | |
| 6 | -11 40X1118 1 Cable, RFID | ||
| 6-12 | 40X1117 запросить цену → | 1 Assembly, RFID | |
| 6-13 | 40X1145 запросить цену → | 1 Hook, middle | |
| 6-14 | 40X1147 запросить цену → | 1 Hook, right | |
| 6-15 | 40X1257 запросить цену → | 1 Handle, up opening | |
| 6-16 | 40X1143 запросить цену → | 1 Bracket, front upper | |
| 6-17 | 40X1146 запросить цену → | 1 Hook, left | |
| 6-18 | 40X1144 запросить цену → | 1 Rod, interlocking | |
| 6-19 | 56P9630 запросить цену → | 1 Hook, left link | |
| 6-20 | 40X1142 запросить цену → | 4 Holder, front hsp | |
| 6-22 | 56P9611 запросить цену → | 4 Holder, front printhead | |
| 6-23 | 56P9592 запросить цену → | 4 Rail, left side | |
| 6-24 | 56P9610 запросить цену → | 4 Rail, right side | |
| 6-25 | 56P9629 запросить цену → | 1 Link, frame | |
| 6-26 | 56P9594 запросить цену → | 4 Cover, eraser | |
| 6-28 | 56P9593 запросить цену → | 4 Holder, rear printhead | |
| 6-29 | 56P9609 запросить цену → | 8 Spring, printhead | |
| 6-30 | 40X1148 запросить цену → | 1 Bracket, rear upper | |
| 6-31 | 40X1032 запросить цену → | 1 Fan, upper right | |
| 6-32 | 40X1033 запросить цену → | 1 Fan, upper left | |
| 6-33 | 56P9621 запросить цену → | 1 Bracket, fan holder |

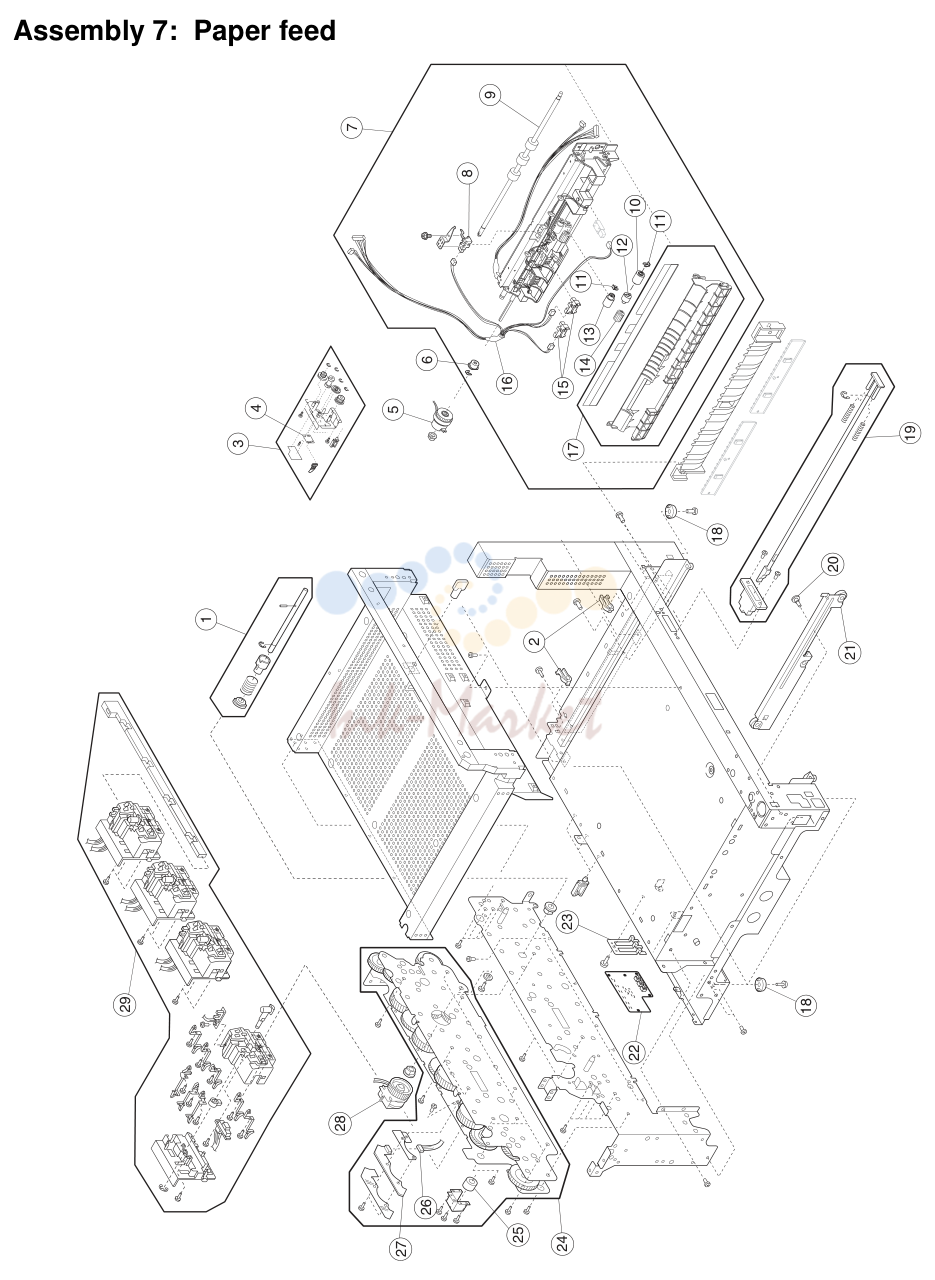

3. Assembly 7: Paper feed
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | - 1 40X1119 1 Shaft, changing | ||
| 7 | - 2 40X1103 2 Bushing, turn guide | ||
| 7 | - 3 40X1112 1 Assembly, drive link | ||
| 7 | - 4 40X1247 1 Sensor, humidity (not included in 7-3) | ||
| 7 | - 5 40X1082 1 Clutch, paper feed | ||
| 7 | - 6 40X1081 1 Clutch, roller 6 x 10 x | ||
| 7 | - 7 40X1075 1 Assembly, paper-feed base | ||
| 7 | - 8 40X1107 1 Sensor, relay | ||
| 7 | - 9 40X1108 1 Roller, relay | ||
| 7 | - 10 40X1079 1 Roller, separator | ||
| 7 | - 11 40X1106 1 Clip, paper-feed shaft | ||
| 7 | - 12 40X1080 1 Clutch, friction (torque limiter) | ||
| 7 | - 13 40X1078 1 Roller, paper feed | ||
| 7 | - 14 40X1077 1 Roller, pickup | ||
| 7 | - 15 40X1173 2 Interrupt, photo | ||
| 7 | - 16 40X1098 1 Cable asm, paper-feed type | ||
| 7 | - 17 40X1076 1 Plate, guide rocking | ||
| 7 | - 18 56P9503 4 Foot, rubber | ||
| 7 | - 19 56P9641 1 Actuator, front cover open switch | ||
| 7 | - 20 56P9524 1 Screw, slide rail | ||
| 7 | - 21 40X1034 1 Rail, base left side | ||
| 7 | - 22 40X1083 1 Board, CK2 daughter board/sensor | ||
| 7 | - 23 56P9521 1 Lever, size sense | ||
| 7 | - 24 40X1035 1 Unit, drive 120V | ||
| 7 | - 24 40X1036 1 Unit, drive 230V | ||
| 7 | - 25 40X1150 1 Clutch, drive unit | ||
| 7 | - 26 56P9644 1 Cable asm, drive unit sensor | ||
| 7 | - 27 56P9645 1 Sensor, drive unit | ||
| 7 | - 28 40X1037 1 Clutch, belt up/down | ||
| 7 | - 29 40X1038 1 Frame, sub |

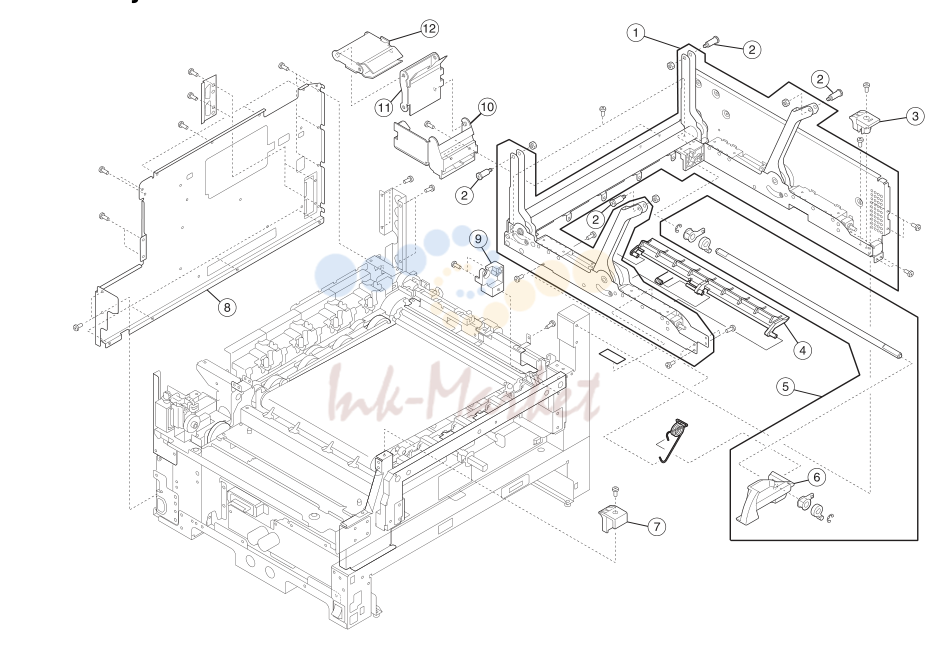

4. Assembly 8: Base 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8 | - 1 40X1207 1 Support assembly, upper unit | ||
| 2 | 56P9667 запросить цену → | 4 Pin, upper unit support | |
| 3 | 40X2776 запросить цену → | 1 Stop, right | |
| 4 | 40X2779 запросить цену → | 1 Cover, black photodeveloper | |
| 5 | 40X1208 запросить цену → | 1 Handle assembly, lock | |
| 6 | 56P9669 запросить цену → | 1 Handle, lock | |
| 7 | 40X2778 запросить цену → | 1 Stop, left | |
| 8 | 40X1151 запросить цену → | 1 Cover, electronic | |
| 9 | 40X2777 запросить цену → | 1 Guide, lock | |
| 10 | 56P9670 запросить цену → | 1 Shroud, cable | |
| 11 | 56P9672 запросить цену → | 1 Guide, cable | |
| 12 | 56P9671 запросить цену → | 1 Guide, cable |

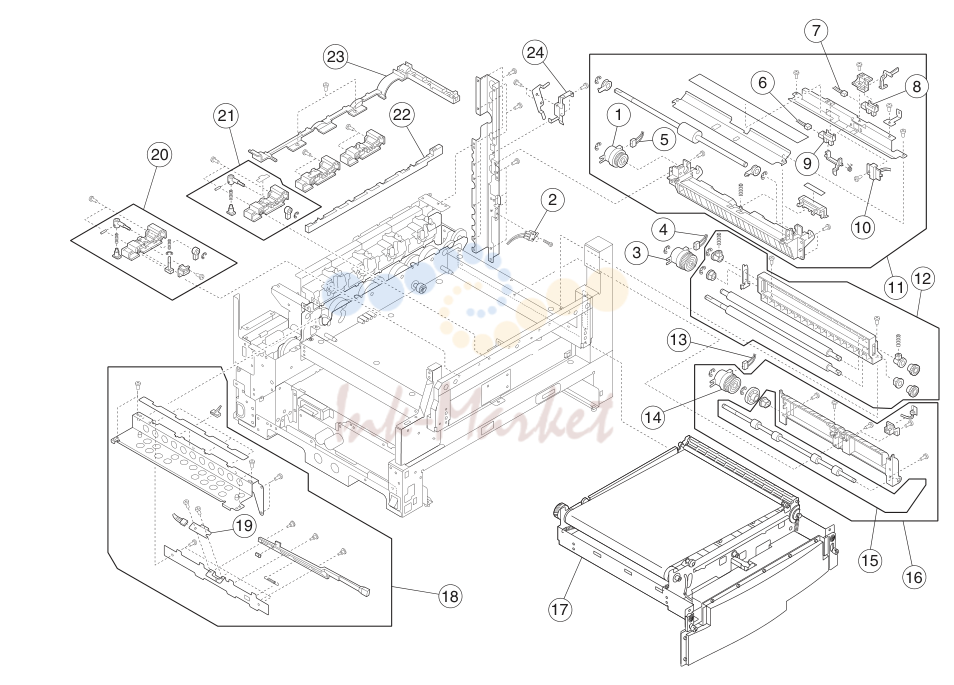

5. Assembly 9: Base 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9 | - 1 40X1067 1 Clutch, MPF | ||
| 9 | - 2 40X1085 1 Switch, turn guide | ||
| 9 | - 3 40X1040 1 Clutch, registration | ||
| 9 | - 4 40X1113 1 Cable, registration clutch | ||
| 9 | - 5 40X1116 1 Cable, MPF clutch | ||
| 9 | - 6 40X1115 1 Cable, registration sensor | ||
| 9 | - 7 40X1115 1 Cable, registration sensor | ||
| 9 | - 8 40X1137 1 Photo interruptor | ||
| 9 | - 9 40X1136 1 Photo interruptor | ||
| 9 | - 10 40X1211 1 Sensor, upper OHP | ||
| 9 | - 11 40X1039 1 Frame assembly, MPF | ||
| 9 | - 12 40X1154 1 Frame assembly, registration | ||
| 9 | - 13 40X1114 1 Cable, carrying clutch | ||
| 9 | - 14 40X1040 1 Clutch, registration (used on carrying frame) | ||
| 9 | - 15 56P9683 1 Roller assembly, carrying | ||
| 9 | - 16 40X1025 1 Frame assembly, carrying | ||
| 9 | - 17 40X1041 1 Unit, transfer belt | ||
| 9 | - 18 40X1209 1 Guide assembly, fuser entry | ||
| 9 | - 19 40X1152 1 Sensor, density | ||
| 9 | - 20 40X1155 2 Frame assembly, F1 sub | ||
| 9 | - 21 56P9685 2 Frame assembly, F2 sub | ||
| 9 | - 22 56P9686 1 Rod, lock | ||
| 9 | - 23 56P9687 1 Cover, gear | ||
| 9 | - 24 40X1156 1 Stopper, clutch |

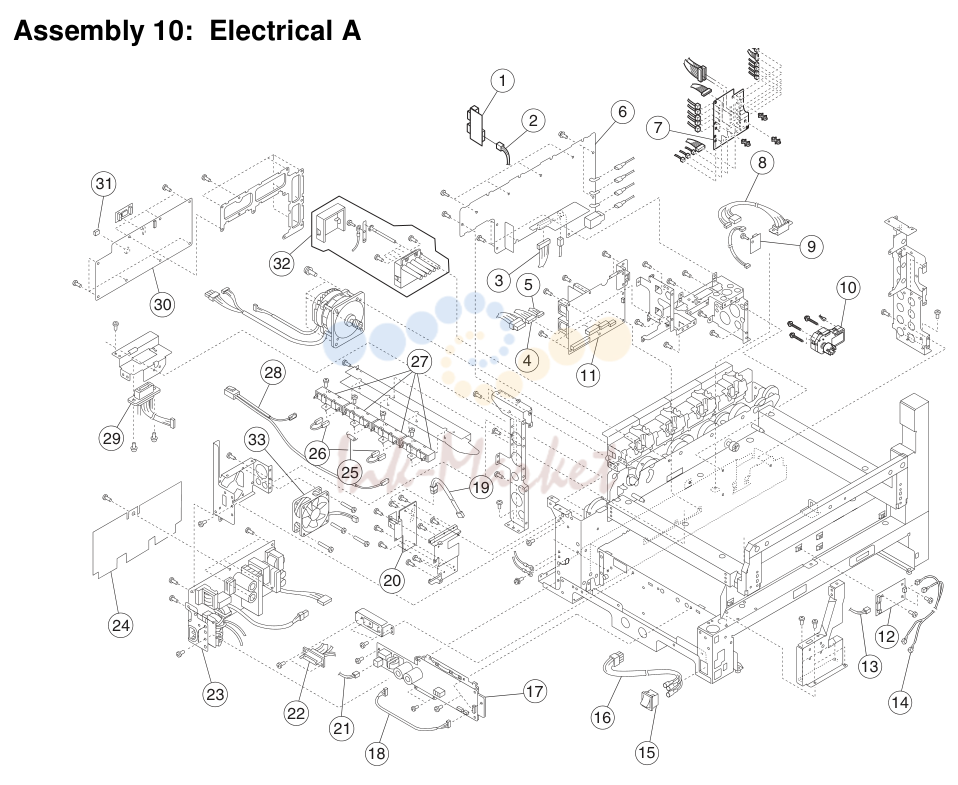

6. Assembly 10: Electrical A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10 | - 1 40X1101 1 Asm, HCF/FIN D-Sub | ||
| 10 | - 2 40X1102 1 Cable asm, finisher | ||
| 10 | - 3 56P9715 1 Cable asm, HVU | ||
| 10 | - 4 56P9727 1 Cable asm, printer controller power | ||
| 10 | - 5 40X1053 1 Cable asm, printer controller power | ||
| 10 | - 6 40X1159 1 Supply, high voltage | ||
| 10 | - 7 40X1084 1 Card, CK1 Daughter | ||
| 10 | - 8 40X1042 1 Cable asm, feeder | ||
| 10 | - 9 40X1247 1 Sensor, humidity | ||
| 10 | - 10 40X1097 1 Motor, paper tray lift | ||
| 10 | - 11 40X1162 1 Supply, 120V power | ||
| 10 | - 11 40X1163 1 Supply, 230V power | ||
| 10 | - 12 40X1043 1 Board, sensor | ||
| 10 | - 13 40X1044 1 Cable asm, sensor board | ||
| 10 | - 14 40X1120 1 Cable, belt relay | ||
| 10 | - 15 40X1158 1 Switch, power | ||
| 10 | - 16 40X1157 1 Cable, power switch | ||
| 10 | - 17 40X1045 1 Board, 120V motor driver | ||
| 10 | - 17 40X1046 1 Board, 230V motor driver | ||
| 10 | - 18 40X1055 1 Cable asm, MIF | ||
| 10 | -19 40X1205 1 Cable asm, conditioning printer controller | ||
| 10 | - 20 40X1164 1 Card, conditioning (230V only) | ||
| 10 | - 21 56P9747 1 Cable, motor driver power | ||
| 10 | - 22 40X1048 1 Cable asm, duplex connector | ||
| 10 | - 23 40X1160 1 Supply, 120V power | ||
| 10 | - 23 40X1161 1 Supply, 230V power | ||
| 10 | - 24 56P9737 1 Sheet, insulation | ||
| 10 | - 25 40X1517 1 Fuse, thermal (230V only) | ||
| 10 | - 26 56P9738 1 Cable, conditioning joint (230V only) | ||
| 10 | - 27 56P9741 1 Resistor, conditioning (230V only) | ||
| 10 | - 28 56P9740 1 Cable, conditioning resistor (230V only) | ||
| 10 | - 29 40X1049 1 Cable, fuser drawer | ||
| 10 | - 29 40X1050 1 Cable, fuser drawer (230V only) | ||
| 10 | - 30 40X1051 1 Board, printer controller | ||
| 10 | - 31 56P9729 1 EEPROM, printer controller | ||
| 10 | - 32 40X1052 1 Belt, power supply | ||
| 10 | - 33 40X1047 1 Fan, power supply |

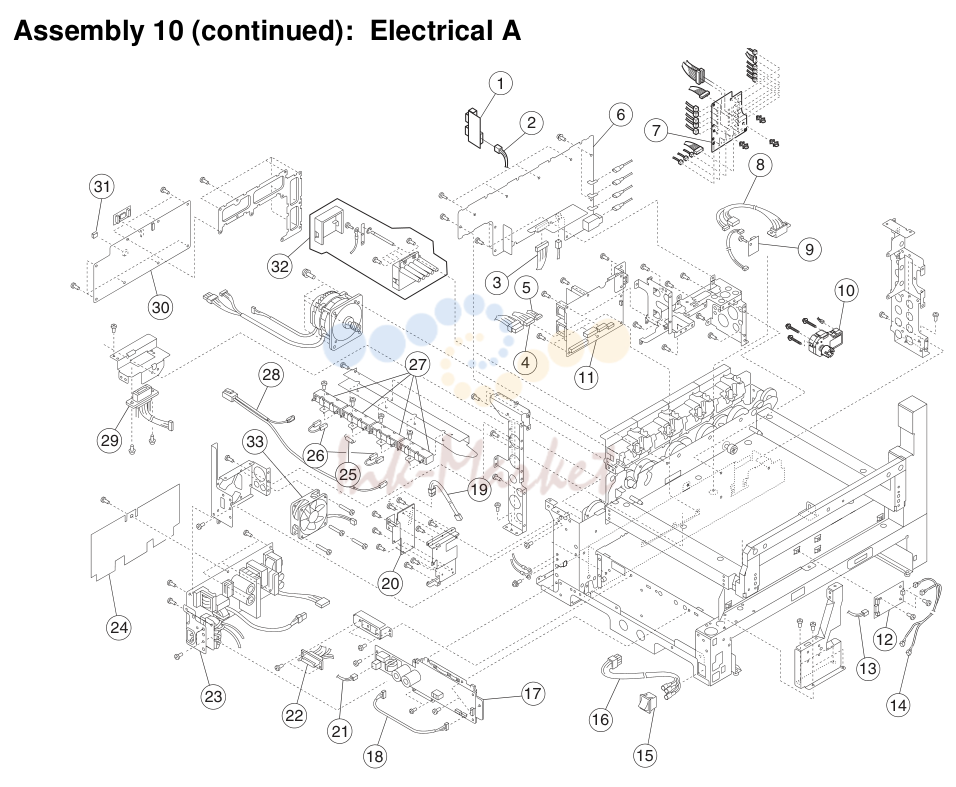

7. Assembly 10 (continued): Electrical A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-1 | 40X1068 запросить цену → | 1 Cable assembly, 8 pin PH controller | |
| 2 | 40X1074 запросить цену → | 1 Cable assembly, 30 pin RIP harness | |
| 3 | 40X1073 запросить цену → | 1 Cable assembly, 36 pin RIP harness | |
| 4 | 56P9720 запросить цену → | 1 Cable assembly, printhead controller power | |
| 5 | 40X1099 запросить цену → | 1 Cable assembly, paper tray lift motor | |
| 6 | 40X1100 запросить цену → | 1 Cable assembly, cassette bottom sensor | |
| 7 | 40X1098 запросить цену → | 1 Cable assembly, paper feed type | |
| 8 | 40X1114 запросить цену → | 1 Cable assembly, carrying clutch | |
| 9 | 40X1116 запросить цену → | 1 Cable assembly, MPF clutch | |
| 10 | 40X1113 запросить цену → | 1 Cable assembly, registration clutch | |
| 11 | 40X1115 запросить цену → | 1 Cable assembly, registration sensor | |
| 12-1 | 56P9749 запросить цену → | 1 Cable assembly, power RIP | |
| 2 | 40X2644 запросить цену → | 1 Card assembly, RIP | |
| 3 | 40X1520 запросить цену → | 1 Fan, RIP box | |
| 4 | 40X1165 запросить цену → | 1 Box, RIP | |
| 5 | 40X1054 запросить цену → | 1 Cable assembly, 26 pin RIP printer controller | |
| 6 | 40X1255 запросить цену → | 1 Cable, USB | |
| 7 | 40X1256 запросить цену → | 1 Cable, operator panel | |
| 8 | 40X1166 запросить цену → | 1 Cover, RIP box | |
| 7-22 | Service Manual |

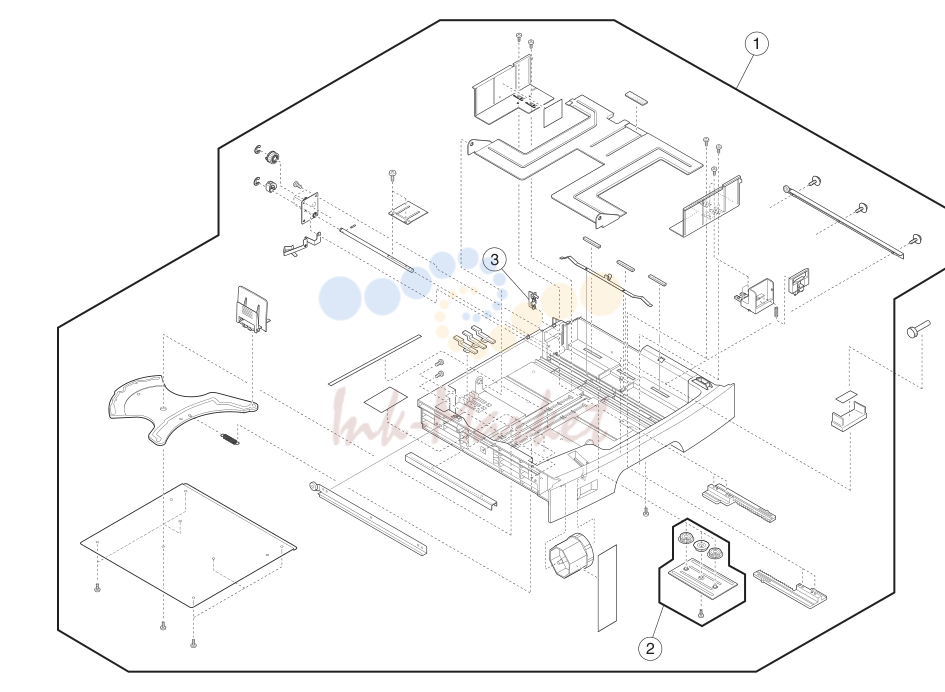

8. Assembly 14: Cassette
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-1 | 40X1058 запросить цену → | 1 Cassette, paper feed | |
| 2 | 40X1501 запросить цену → | 1 Kit, rack guard holder | |
| 3 | 40X1105 запросить цену → | 1 Flag, bottom sense |

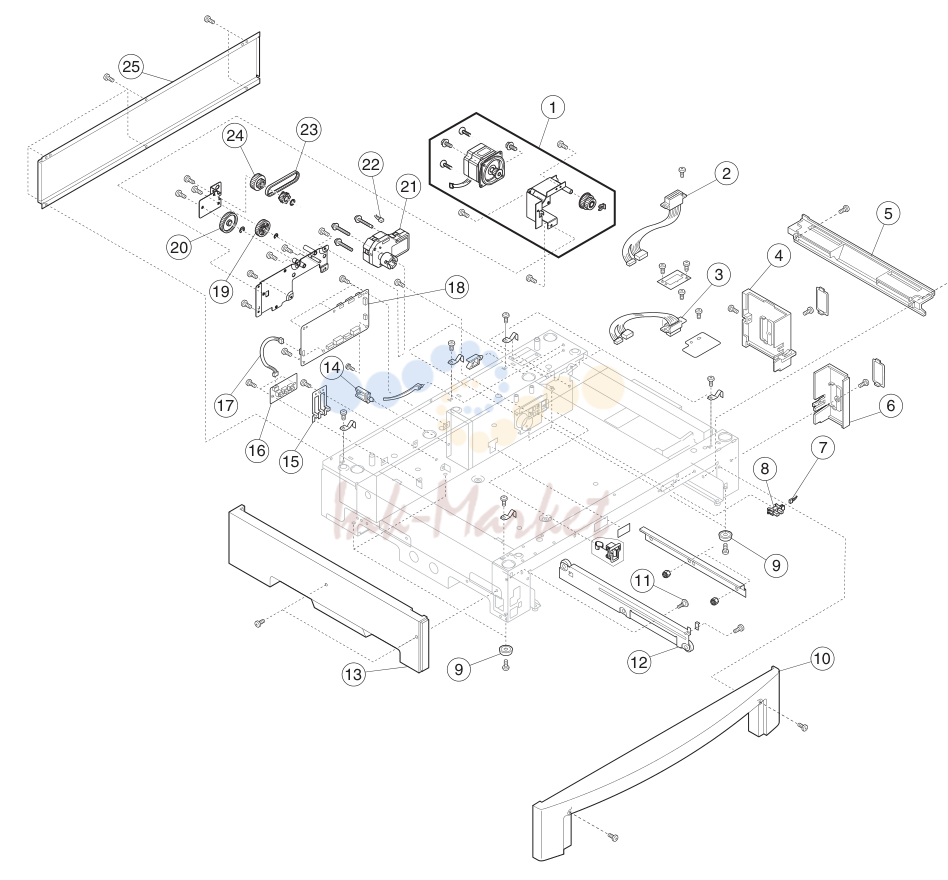

9. Assembly 15: Expansion feeder 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-1 | 40X1090 запросить цену → | 1 Motor asm, stepping | |
| 2 | 56P9777 запросить цену → | 1 Cable asm, upper optional drawer | |
| 3 | 56P9778 запросить цену → | 1 Cable asm, lower optional drawer | |
| 4 | 40X1204 запросить цену → | 1 Cover, right side C | |
| 5 | 40X1203 запросить цену → | 1 Cover, right side B | |
| 6 | 40X1202 запросить цену → | 1 Cover, right side A | |
| 7 | 40X1091 запросить цену → | 1 Cable asm, expansion paper level | |
| 8 | 40X1173 запросить цену → | 1 Interrupt, photo | |
| 9 | 56P9503 запросить цену → | 4 Foot, rubber | |
| 10 | 40X1200 запросить цену → | 1 Cover, front feed | |
| 11 | 56P9524 запросить цену → | 1 Screw, slide rail | |
| 12 | 40X1034 запросить цену → | 1 Rail, base left side | |
| 13 | 40X1201 запросить цену → | 1 Cover. left side | |
| 14 | 11G0199 запросить цену → | 2 Guide, wire | |
| 15 | 56P9521 запросить цену → | 1 Lever, size sense | |
| 16 | 40X3482 запросить цену → | 1 Card, size sense | |
| 17 | 56P9775 запросить цену → | 1 Cable asm, size sense | |
| 18 | 40X1059 запросить цену → | 1 Board, expansion feeder controller | |
| 19 | 40X1096 запросить цену → | 1 Gear, Z30 | |
| 20 | 40X1093 запросить цену → | 1 Gear, IDS | |
| 21 | 40X1097 запросить цену → | 1 Motor, paper tray lift | |
| 22 | 40X1092 запросить цену → | 1 Cable asm, expansion lift motor | |
| 23 | 40X1095 запросить цену → | 1 Belt, timing S3M:177 | |
| 24 | 40X1246 запросить цену → | 1 Gear, Z28:20T | |
| 25 | 40X1167 запросить цену → | 1 Cover, rear |
10. Assembly 16: Expansion feeder 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-1 | 40X1140 запросить цену → | 2 Magnet, front cover latch | |
| 2 | 40X1071 запросить цену → | 2 Spring, paper carry | |
| 3 | 40X1070 запросить цену → | 2 Bushing, pressure | |
| 4 | 40X1072 запросить цену → | 1 Roller, follow up | |
| 5 | 40X1069 запросить цену → | 1 Guide assembly, expansion turn guide | |
| 6 | 40X1086 запросить цену → | 2 Assembly, paper feed expansion | |
| 7 | 40X1076 запросить цену → | 1 Plate, guide rocking | |
| 8 | 40X1111 запросить цену → | 1 Roller, relay expansion feed | |
| 9 | 40X3484 запросить цену → | 1 Guide, HCPF | |
| 10 | 40X1103 запросить цену → | 1 Bushing, turn guide | |
| 11 | 40X1106 запросить цену → | 2 Clip, paper feed shaft | |
| 12 | 40X1079 ✓ в наличии | 2 Roller, separator | |
| 13 | 40X1080 запросить цену → | 1 Clutch, friction | |
| 14 | 40X1077 ✓ в наличии | 1 Roller, pickup | |
| 15 | 40X1078 ✓ в наличии | 1 Roller, paper feed | |
| 16 | 40X1088 запросить цену → | 1 Assembly, turn guide switch option | |
| 17 | 40X1173 запросить цену → | 1 Interrupt, photo | |
| 18 | 40X1089 запросить цену → | 1 Cable asm, paper feed type | |
| 19 | 40X1107 запросить цену → | 1 Sensor, relay | |
| 20 | 40X1081 запросить цену → | 1 Clutch, roller 6 x 10 x | |
| 21 | 40X1087 запросить цену → | 1 Clutch, paper feed |
11. Assembly 17: Duplex unit 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-1 | 40X1252 запросить цену → | 1 Duplex assembly | |
| 2 | 40X1060 запросить цену → | 1 Board, duplex interface | |
| 3 | 40X1168 запросить цену → | 1 Frame, duplex | |
| 4 | 40X1172 запросить цену → | 1 Cable assembly, duplex connection | |
| 5 | 40X1169 запросить цену → | 2 Screw, duplex mounting | |
| 6 | 40X1170 запросить цену → | 1 Motor, duplex stepping | |
| 7 | 40X1171 запросить цену → | 1 Interrupter, photo | |
| 8 | 56P9806 запросить цену → | 1 Cable assembly, paper detection | |
| 9 | 56P9994 запросить цену → | 1 Plate, duplex guide |
12. Assembly 18: Duplex unit 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-1 | 56P9825 запросить цену → | 1 Plate, paper re-feed drawer | |
| 2 | 56P9827 запросить цену → | 1 Guide, rear side | |
| 3 | 56P9826 запросить цену → | 1 Guide, front side | |
| 4 | 40X1179 запросить цену → | 1 Solenoid assembly, paper re-feed | |
| 5 | 56P9814 запросить цену → | 8 Bearing, release | |
| 6 | 56P9816 запросить цену → | 2 Spring, re-feed roller | |
| 7 | 56P9813 запросить цену → | 4 Roll, release | |
| 8 | 40X1171 запросить цену → | 1 Interrupter, photo | |
| 9 | 56P9828 запросить цену → | 1 Motor assembly, paper guide | |
| 10 | 40X1173 запросить цену → | 1 Interrupter, photo | |
| 11 | 56P9526 запросить цену → | 2 Spring, feed roller | |
| 12 | 56P9815 запросить цену → | 6 Spring, reed roller | |
| 13 | 40X1178 запросить цену → | 3 Solenoid assembly, feed roller | |
| 14 | 40X1180 запросить цену → | 1 Cable assembly, duplex drawer | |
| 15 | 40X1175 запросить цену → | 1 Roller, follow-up feed | |
| 16 | 56P9527 запросить цену → | 2 Gear, idler | |
| 17 | 56P9817 запросить цену → | 1 Gear, carrying roller | |
| 18 | 56P9818 запросить цену → | 2 Pulley, carrying roller timing | |
| 19 | 56P9819 запросить цену → | 1 Pulley, feed roller | |
| 20 | 56P9822 запросить цену → | 3 Belt, timing | |
| 21 | 56P9823 запросить цену → | 1 Belt, timing | |
| 22 | 56P9821 запросить цену → | 1 Knob, paper re-feed | |
| 23 | 56P9820 запросить цену → | 1 Pulley, re-feed roller | |
| 24 | 40X1174 запросить цену → | 1 Roller, drive feed | |
| 25 | 56P9824 запросить цену → | 3 Plate, paper carrying drawer | |
| 26 | 40X1176 запросить цену → | 3 Roller, middle feed | |
| 27 | 40X1177 запросить цену → | 1 Roller, re-feed |
13. Assembly 19: High-capacity feeder 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-1 | 40X1182 запросить цену → | 1 Catch, door | |
| 2 | 40X1181 запросить цену → | 1 Magnet, latch | |
| 3 | 40X1215 запросить цену → | 1 Cover, upper | |
| 4 | 40X1214 запросить цену → | 1 Cover, upper rear | |
| 5 | 40X1218 запросить цену → | 1 Cover, lower rear | |
| 6 | 40X1245 запросить цену → | 1 Cover, right | |
| 7 | 40X1213 запросить цену → | 1 Cover, front | |
| 8 | 56P9836 запросить цену → | 1 Fence, end | |
| 9 | 56P9940 запросить цену → | 1 Ring, snap | |
| 10 | 40X1217 запросить цену → | 1 Cover assembly, upper | |
| 11 | 40X1216 запросить цену → | 1 Lever, vertical transport | |
| 12 | 56P9842 запросить цену → | 1 Spring, tension |
14. Assembly 20: High-capacity feeder 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-1 | 40X1185 запросить цену → | 1 Solenoid assembly, paper pickup | |
| 2 | 40X1153 запросить цену → | 1 Clutch, paper feed | |
| 3 | 40X1183 запросить цену → | 1 Motor assembly, transport | |
| 4 | 56P9941 запросить цену → | 1 Arm, pick-up | |
| 5 | 56P9501 запросить цену → | 1 Spring, pressure | |
| 6 | 40X1184 запросить цену → | 1 Interrupter, photo | |
| 7 | 56P9849 запросить цену → | 1 Roller, manual feed pickup | |
| 8 | 56P9850 запросить цену → | 1 Roller, manual feed | |
| 9 | 56P9852 запросить цену → | 1 Limiter, torque | |
| 10 | 56P9851 запросить цену → | 1 Roller, manual feed separate | |
| 11 | 56P9847 запросить цену → | 2 Spring, compression | |
| 12 | 56P9845 запросить цену → | 1 Sensor assembly, paper feed |
15. Assembly 21: High-capacity feeder 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21-1 | 40X1244 запросить цену → | 1 Sensor assembly, photo | |
| 2 | 40X1186 запросить цену → | 1 Interrupter, photo | |
| 3 | 56P9529 запросить цену → | 4 Caster, HCF | |
| 4 | 56P9856 запросить цену → | 1 Spring, tension | |
| 5 | 40X1188 запросить цену → | 1 Switch, micro | |
| 6 | 40X1187 запросить цену → | 1 Switch, push | |
| 7 | 40X1190 запросить цену → | 1 Connector, inlet | |
| 8 | 40X1189 запросить цену → | 1 Connector, I/F | |
| 9 | 56P9853 запросить цену → | 3 Screw, shoulder |
16. Assembly 22: High-capacity feeder 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22-1 | 40X1192 запросить цену → | 1 Sensor, resistor | |
| 2 | 40X3490 запросить цену → | 1 Cable assembly, safety switch | |
| 3 | 40X3486 запросить цену → | 1 Cable assembly, HCF motor | |
| 4 | 40X3489 запросить цену → | 1 Cable assembly, I/F | |
| 5 | 40X3487 запросить цену → | 1 Cable assembly, paper feed sensor | |
| 6 | 40X3495 запросить цену → | 1 Cable, up/down switch | |
| 7 | 40X3494 запросить цену → | 1 Cable, paper volume | |
| 8 | 40X3493 запросить цену → | 1 Cable assembly, sensor | |
| 9 | 40X9432 запросить цену → | 1 Cable assembly, paper size sensor | |
| 10 | 40X3491 запросить цену → | 1 Cable assembly, lift motor | |
| 11 | 40X1219 запросить цену → | 1 Board, high-capacity feed | |
| 12 | 40X1061 запросить цену → | 1 Cable assembly, power supply out | |
| 13 | 40X1194 запросить цену → | 1 Cable assembly, power supply in | |
| 14 | 40X1195 запросить цену → | 1 Cable assembly, power supply | |
| 15 | 40X1193 запросить цену → | 1 Converter, DC/DC | |
| 16 | 40X1062 запросить цену → | 1 Power supply, HCF | |
| 17 | 40X3488 запросить цену → | 1 Cable assembly, drawer ground | |
| 18 | 56P9861 запросить цену → | 4 Roller, track | |
| 19 | 40X3485 запросить цену → | 1 Switch, micro | |
| 20 | 40X1187 запросить цену → | 1 Switch, push | |
| 21 | 56P9501 запросить цену → | 1 Spring, pressure pickup | |
| 22 | 40X1191 запросить цену → | 1 Switch, HCF push |
17. Assembly 23: High-capacity feeder 5
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 23-1 | 56P9883 запросить цену → | 2 Spring, pressure | |
| 2 | 40X1184 запросить цену → | 4 Interrupter, photo | |
| 3 | 40X1198 запросить цену → | 1 Bracket, rear idler | |
| 4 | 56P9884 запросить цену → | 2 Belt, timing | |
| 5 | 56P9886 запросить цену → | 1 Gear, drive | |
| 6 | 56P9885 запросить цену → | 2 Pulley, timing | |
| 7 | 40X1196 запросить цену → | 1 Motor, HCF DC | |
| 8 | 40X1197 запросить цену → | 1 Bracket, front idler |
18. Assembly 24: High-capacity feeder 6
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 24-1 | 40X1199 запросить цену → | 1 Plate, upper side fence | |
| 2 | 56P9893 запросить цену → | 2 Knob, stopper | |
| 3 | 56P9891 запросить цену → | 2 Knob, tray | |
| 4 | 56P9890 запросить цену → | 2 Plate, paper adhesion | |
| 5 | 56P9915 запросить цену → | 1 Fence assembly, front side | |
| 6 | 56P9894 запросить цену → | 1 Fence assembly, rear side | |
| 7 | 40X1184 запросить цену → | 2 Interrupter, photo | |
| 8 | 56P9889 запросить цену → | 1 Pad, friction |
19. Assembly 25: Finisher covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25-1 | 56P4064 запросить цену → | 1 Cover, top | |
| 2 | 56P4065 запросить цену → | 1 Cover, front | |
| 3 | 56P4067 запросить цену → | 1 Tray, upper | |
| 4 | 56P4068 запросить цену → | 1 Tray, lower | |
| 5 | 56P4062 запросить цену → | 1 Panel, left upper | |
| 6 | 40X1227 запросить цену → | 1 Assembly, lower left panel | |
| 7 | 56P4066 запросить цену → | 1 Cover, rear | |
| 8 | 56P4063 запросить цену → | 1 Assembly, staple cover | |
| 9 | 56P9365 запросить цену → | 1 Cover, staple A | |
| 10 | 56P9367 запросить цену → | 1 Cartridge, staple | |
| 11 | 40X2622 запросить цену → | 1 Stapler | |
| 12 | 56P9364 запросить цену → | 1 Cover, staple B |
20. Assembly 26: Finisher frame
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 26-1 | 56P4069 запросить цену → | 1 Handle | |
| 2 | 40X2628 запросить цену → | 2 Sensor, photo | |
| 3 | 56P9386 запросить цену → | 2 Spring | |
| 4 | 40X2626 запросить цену → | 2 Screw, M4 | |
| 5 | 40X2607 запросить цену → | 1 Assembly, exit guide inverter | |
| 6 | 56P9399 запросить цену → | 2 Sensor, photo | |
| 7 | 40X1223 запросить цену → | 1 Assembly, exit guide straight | |
| 8 | 40X2608 запросить цену → | 1 Unit, 3 hole punch (U.S. only) | |
| 8 | 40X2609 запросить цену → | 1 Unit, 4 hole punch (non U.S.) |
21. Assembly 27: Finisher feed 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 27-1 | 40X2640 запросить цену → | 1 Assembly, guide plate | |
| 2 | 40X2615 запросить цену → | 1 Assembly, solenoid | |
| 3 | 56P9396 запросить цену → | 1 Spring, H | |
| 4 | 56P9398 запросить цену → | 1 Gear, Z19 | |
| 5 | 56P9310 запросить цену → | 1 Gate | |
| 6 | 56P9400 запросить цену → | 1 Roller | |
| 7 | 56P9361 запросить цену → | 1 Roller, patting | |
| 8 | 56P9401 запросить цену → | 2 Roller, I | |
| 9 | 56P9312 запросить цену → | 1 Roller, F | |
| 10 | 56P9405 запросить цену → | 1 Roller, G | |
| 11 | 40X2616 запросить цену → | 1 Clutch, registration | |
| 12 | 56P9407 запросить цену → | 1 Belt, timing 60S2M184 | |
| 13 | 40X2617 запросить цену → | 1 Assembly, feed motor | |
| 14 | 56P9339 запросить цену → | 1 Belt, timing 60S2M334 | |
| 15 | 56P4060 запросить цену → | 1 Assembly, punch drive | |
| 16 | 56P9318 запросить цену → | 1 Spring, B | |
| 17 | 56P4070 запросить цену → | 1 Pulley gear Z36/T24 | |
| 18 | 56P4061 запросить цену → | 1 Belt | |
| 28-1 | 40X2600 запросить цену → | 1 Assembly, jogging unit | |
| 2 | 56P9333 запросить цену → | 1 Belt, timing 60S3M408 | |
| 3 | 40X2612 запросить цену → | 1 Assembly, tractor motor | |
| 4 | 40X2601 запросить цену → | 1 Assembly, guide stack | |
| 7-52 | Service Manual | ||
| 29-1 | 40X2606 запросить цену → | 1 Assembly, elevator motor | |
| 2 | 56P9451 запросить цену → | 1 Shutter | |
| 3 | 56P9332 запросить цену → | 2 Spring, C | |
| 4 | 40X2614 запросить цену → | 2 Wire | |
| 5 | 56P9459 запросить цену → | 2 Drum, wire | |
| 6 | 56P9460 запросить цену → | 1 Gear, Z30 | |
| 7 | 56P4073 запросить цену → | 1 Panel, lower left | |
| 8 | 40X2639 запросить цену → | 1 Assembly, sensor | |
| 9 | 40X2605 запросить цену → | 1 Assembly, hook rear | |
| 30-1 | 40X2604 запросить цену → | 1 Assembly, upper limit sensor | |
| 2 | 40X2603 запросить цену → | 1 Supply, power | |
| 3 | 56P9358 запросить цену → | 1 Cord, Y power | |
| 3 | 56P9368 запросить цену → | 1 Cord, Y power (230 V only) | |
| 4 | 40X1225 запросить цену → | 1 Board, finisher control | |
| 5 | 56P9410 запросить цену → | 1 Cable | |
| 6 | 40X2618 запросить цену → | 1 Bracket, finisher control board | |
| 7-54 | Service Manual |
22. Assembly 31: Finisher docking 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 32-1 | 40X1237 запросить цену → | 1 Bracket, rail | |
| 2 | 56P9472 запросить цену → | 2 Screw, lock | |
| 3 | 40X1238 запросить цену → | 1 Screw, rail | |
| 4 | 40X1239 запросить цену → | 1 Chassis, rail | |
| 5 | 56P9474 запросить цену → | 4 Roller | |
| 6 | 40X1241 запросить цену → | 1 Stud, lock-f | |
| 7 | 56P9473 запросить цену → | 1 Stud, lock | |
| 8 | 40X1240 запросить цену → | 1 Screw, lock | |
| 9 | 40X1254 запросить цену → | 1 Bracket, lock | |
| 7-56 | Service Manual |
