Hewlett Packard c910 — каталог запчастей со схемами

Содержание

• 1. Assembly 1: Covers 1
• 2. Assembly 2: Covers 2
• 3. Assembly 4: Covers 4
• 4. Assembly 6 (continued): Upper unit
• 5. Assembly 7: Base 1
• 6. Assembly 8: Base 2
• 7. Assembly 9: Base 3
• 8. Assembly 10: Electrical
• 9. Assembly 10 (continued): Electrical
• 10. Assembly 11: Rip board
• 11. Assembly 12: Fuser unit
• 12. Assembly 14: Expansion feeder 1
• 13. Assembly 15: Expansion feeder 2
• 14. Assembly 15 (continued): Expansion feeder 2

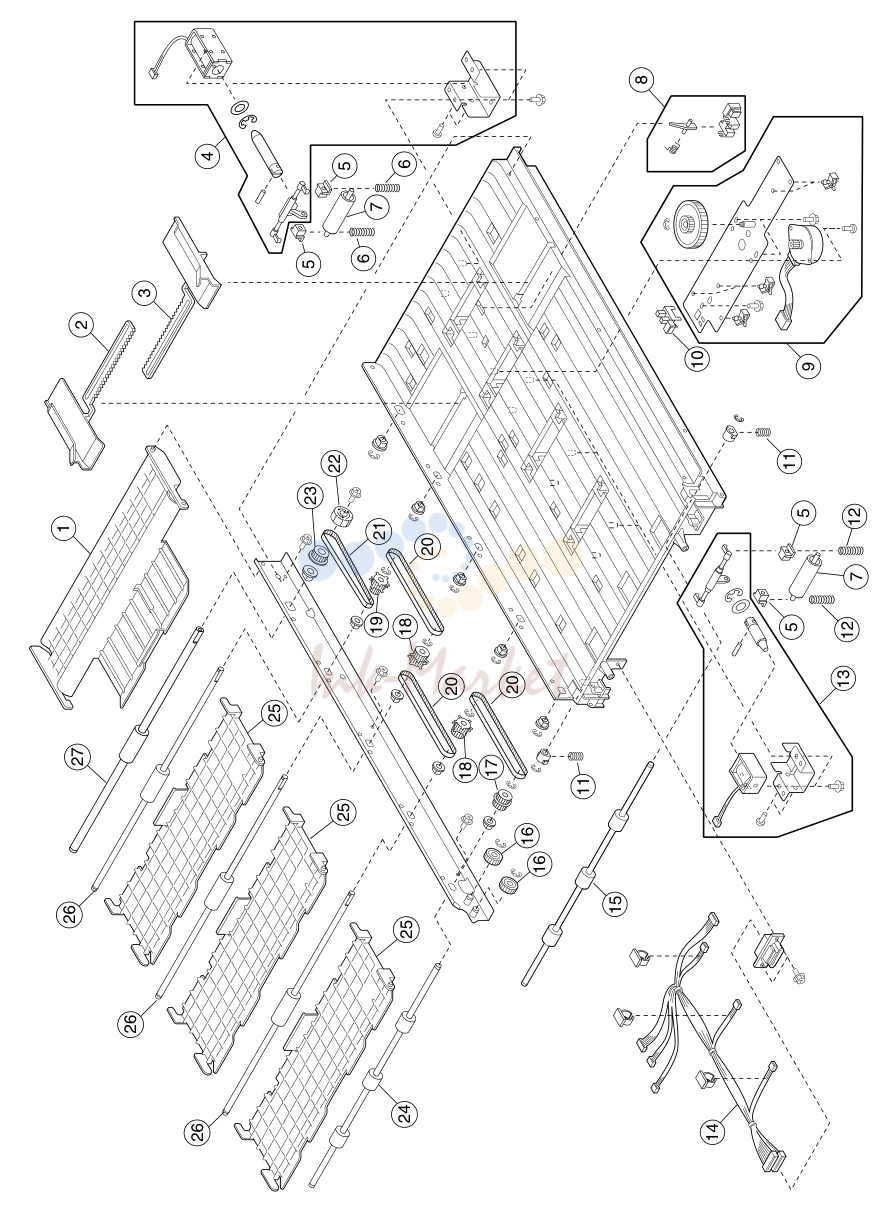

• 15. Assembly 17: Duplex unit 2
• 16. Assembly 18: High-capacity feeder 1

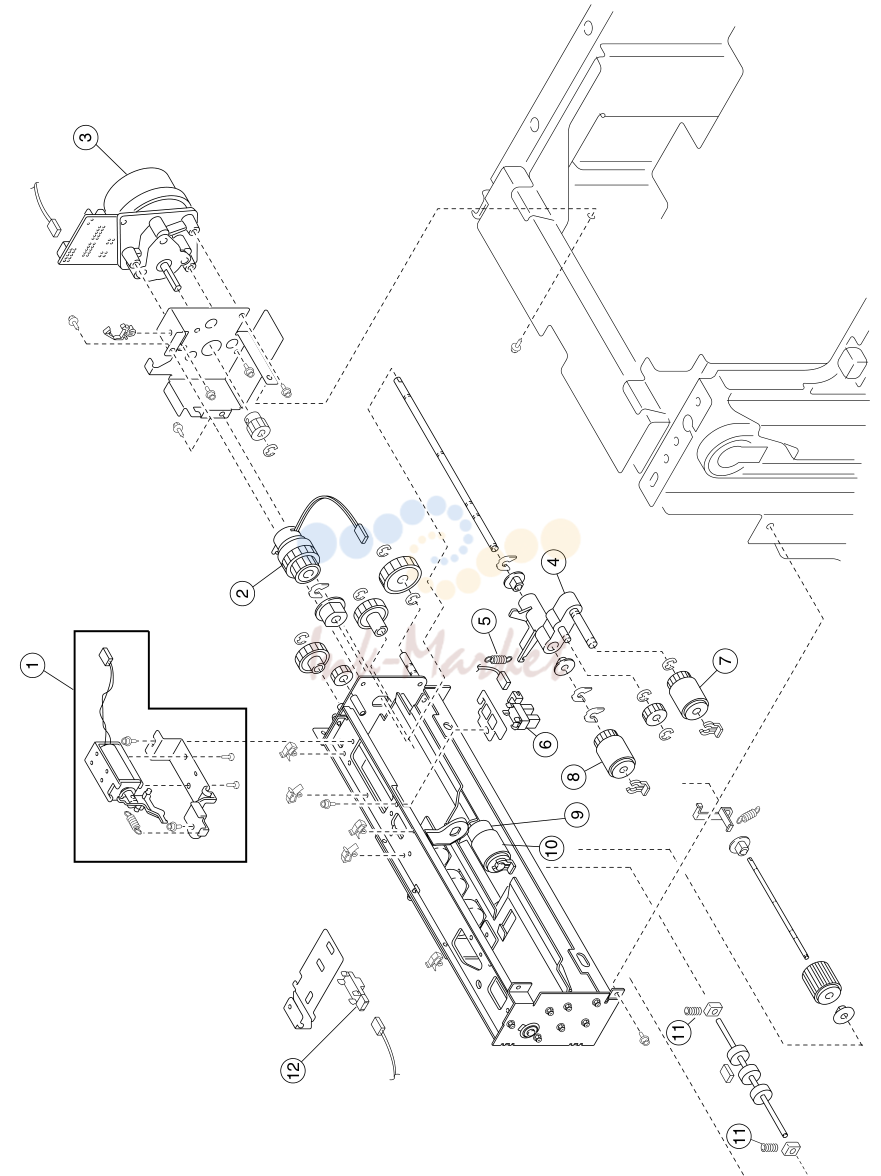

• 17. Assembly 19: High-capacity feeder 2

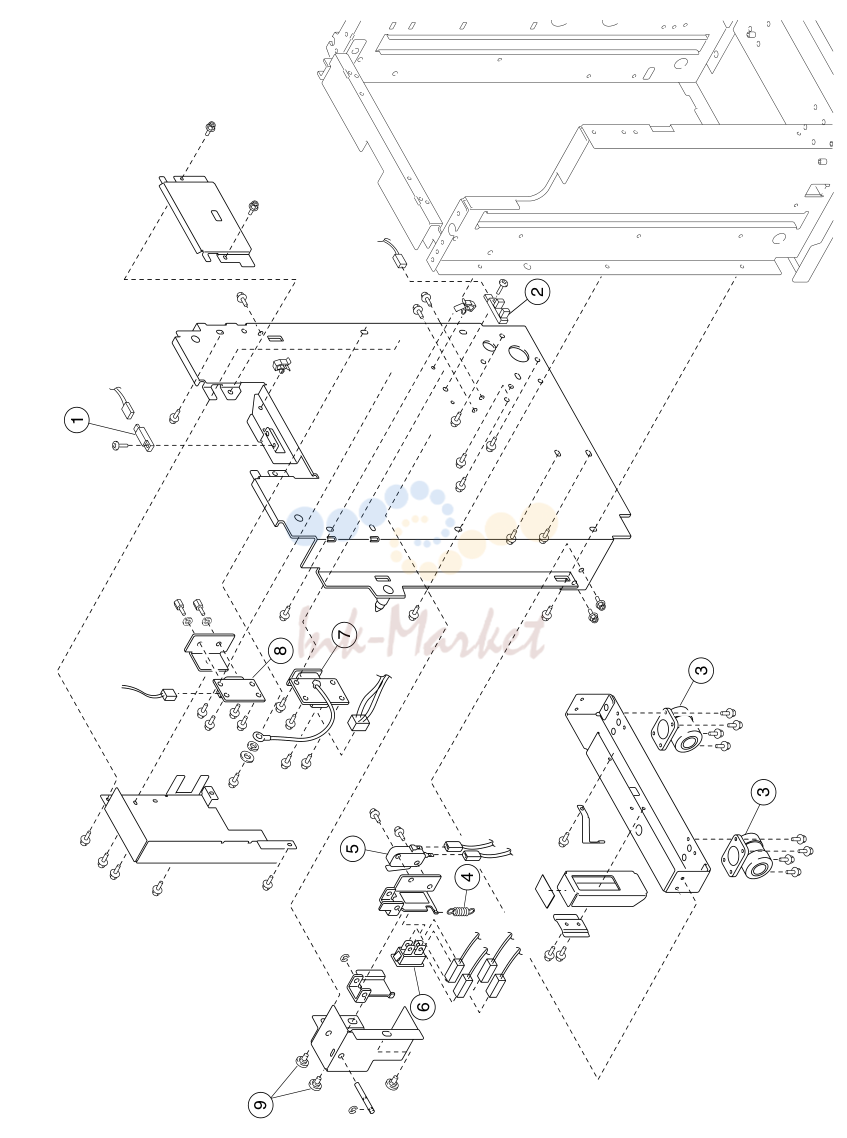

• 18. Assembly 20: High-capacity feeder 3

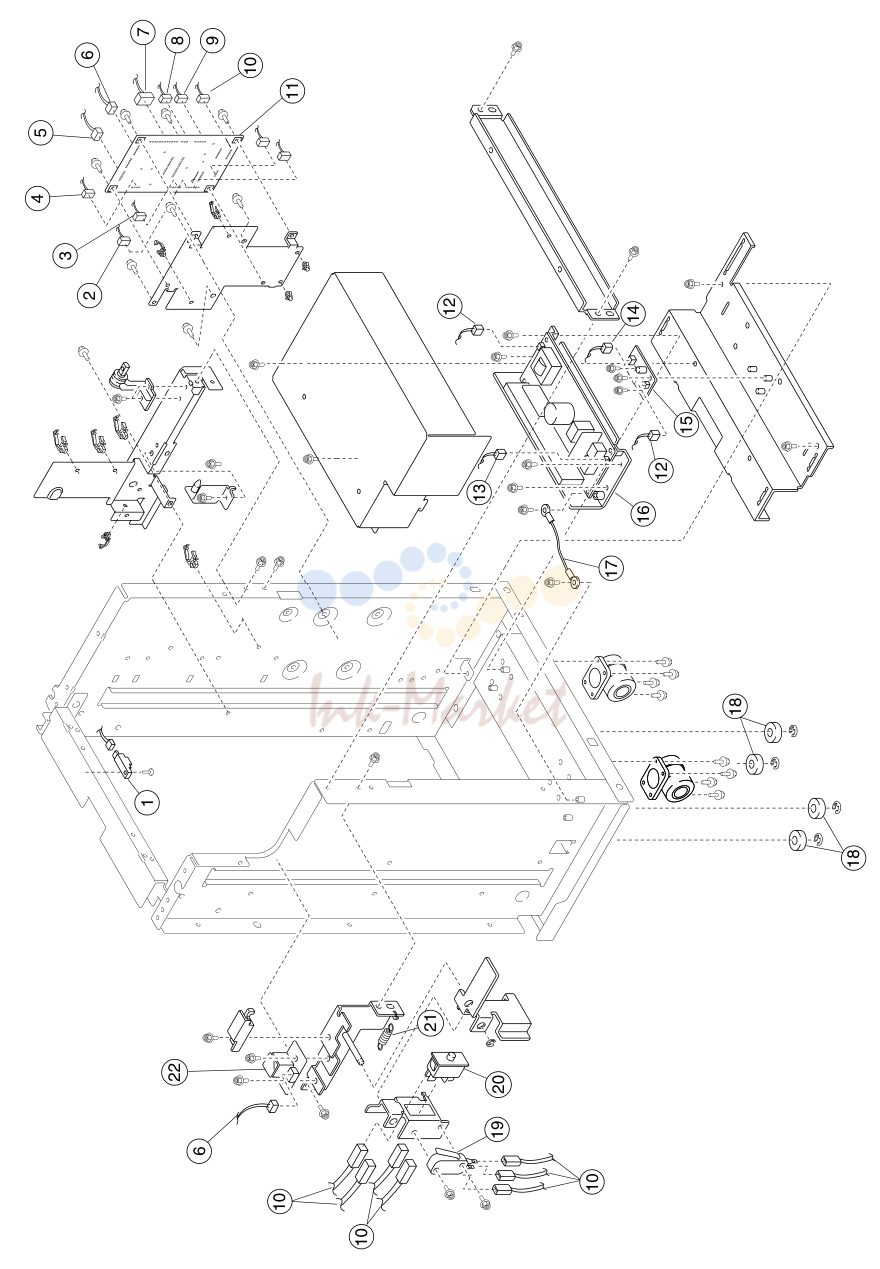

• 19. Assembly 21: High-capacity feeder 4
• 20. Assembly 22: High-capacity feeder 5

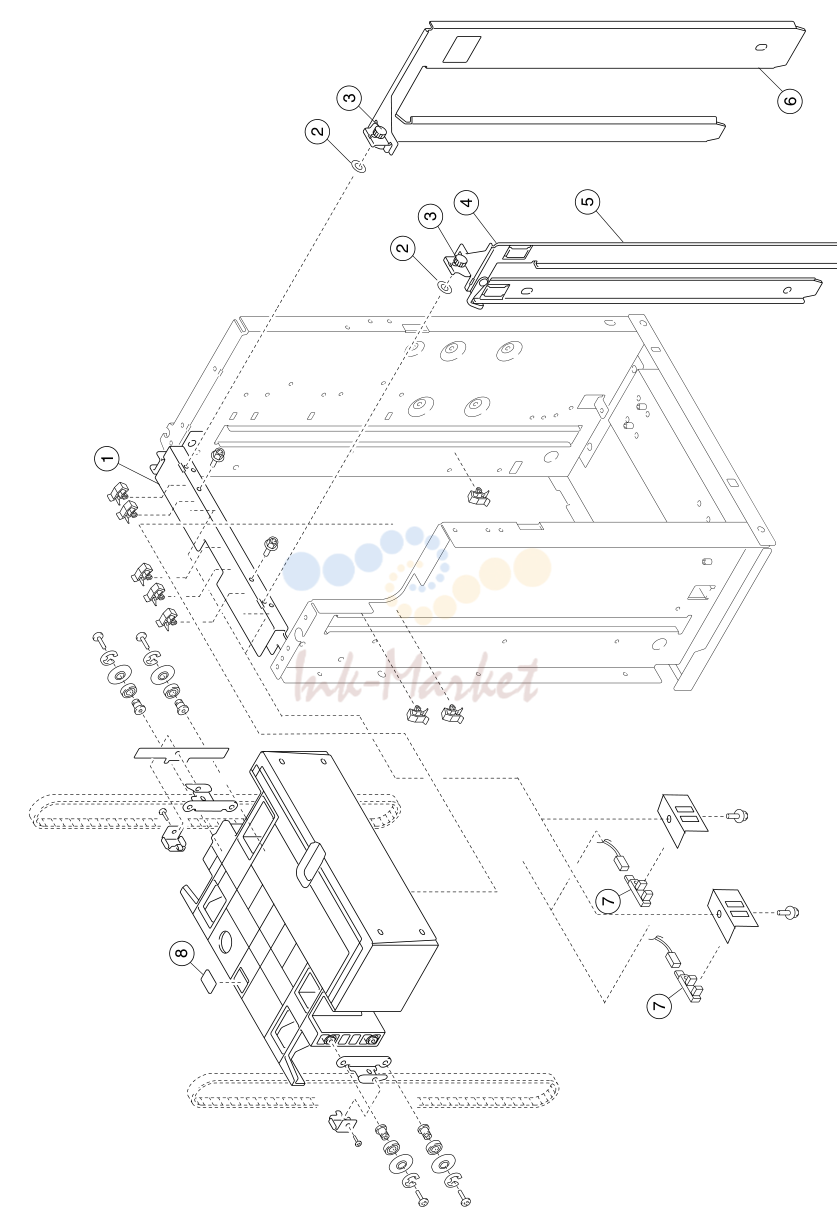

• 21. Assembly 23: High-capacity feeder 6
• 22. Assembly 24: Finisher covers

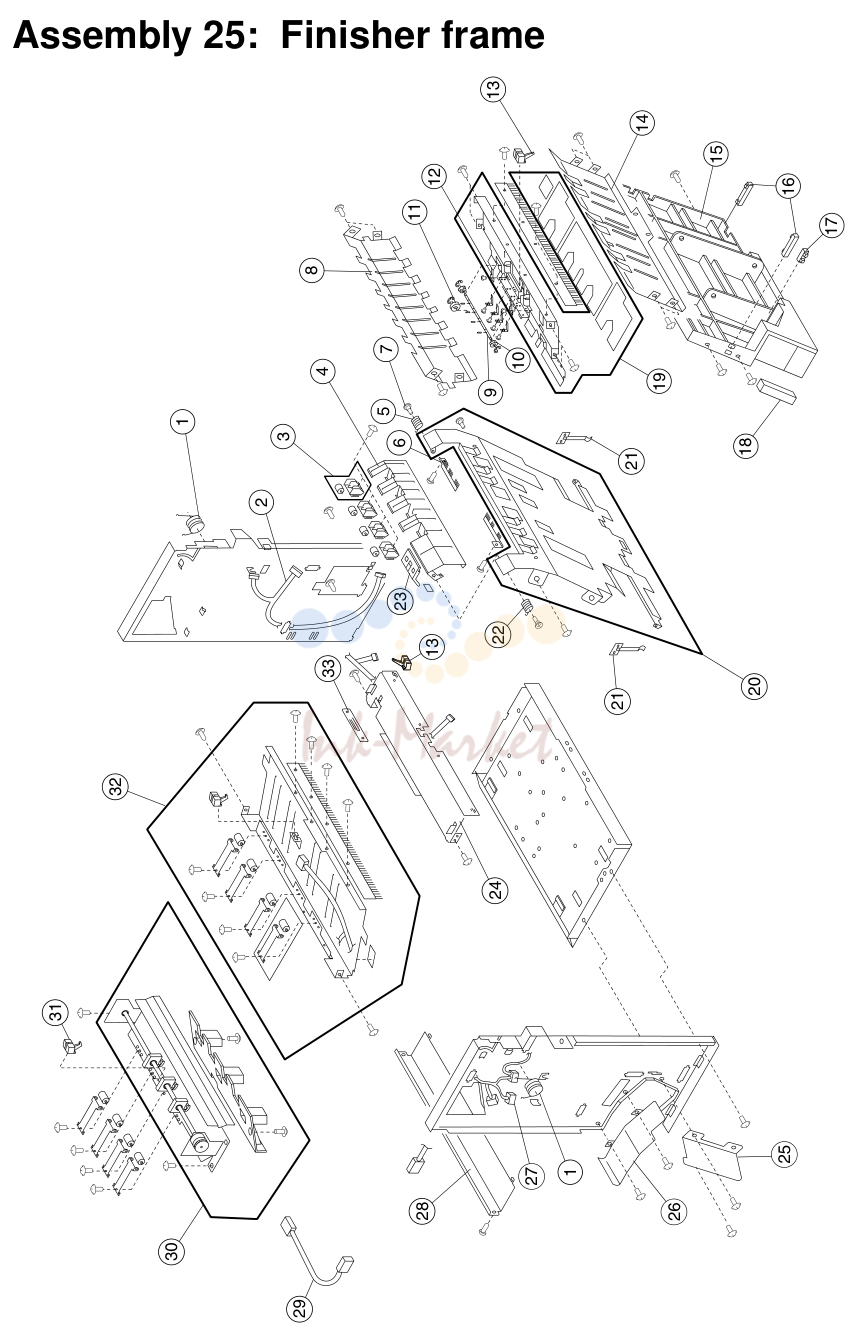

• 23. Assembly 25: Finisher frame
• 24. Assembly 26: Finisher feed 1
• 25. Assembly 26 (continued): Finisher feed 1

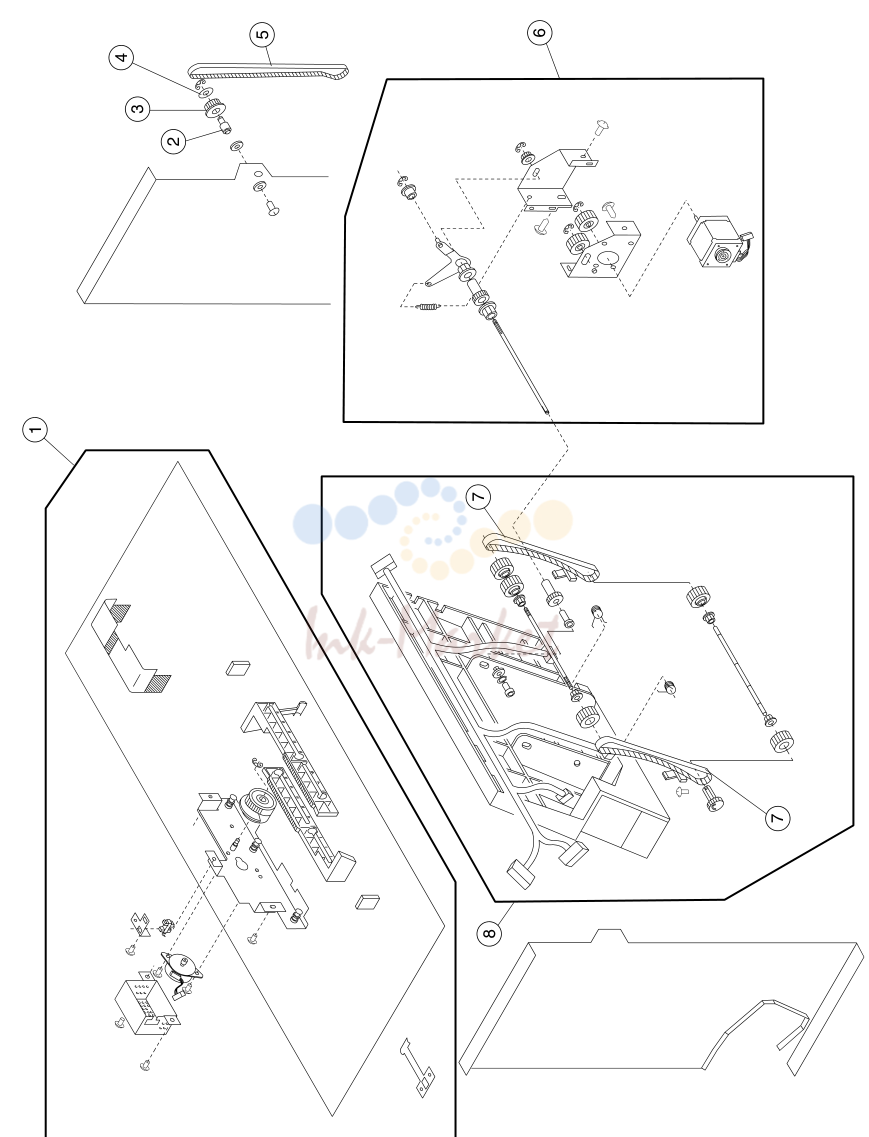

• 26. Assembly 27: Finisher feed 2

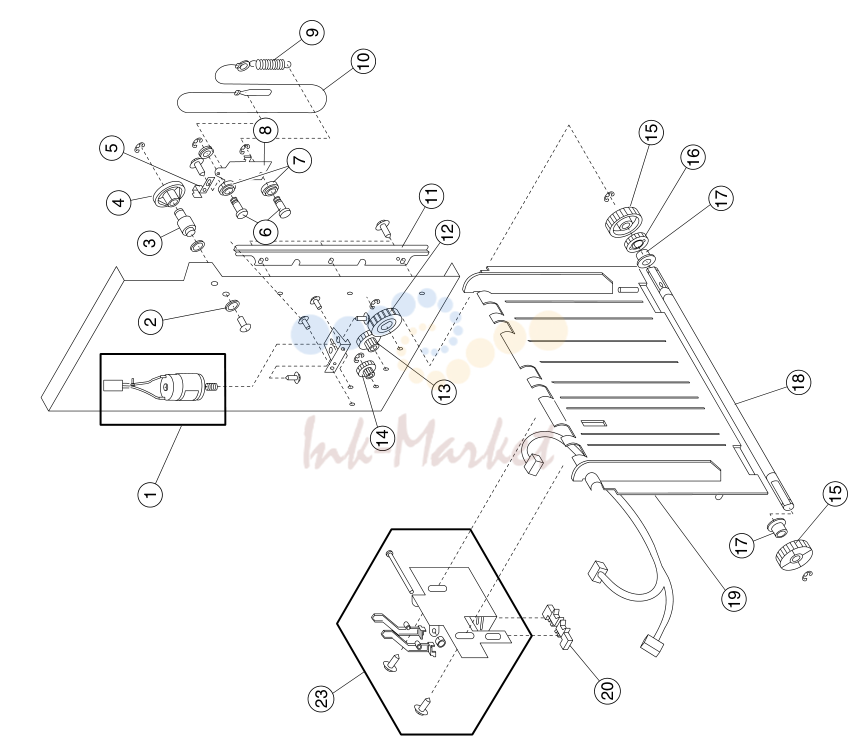

• 27. Assembly 28: Finisher elevator

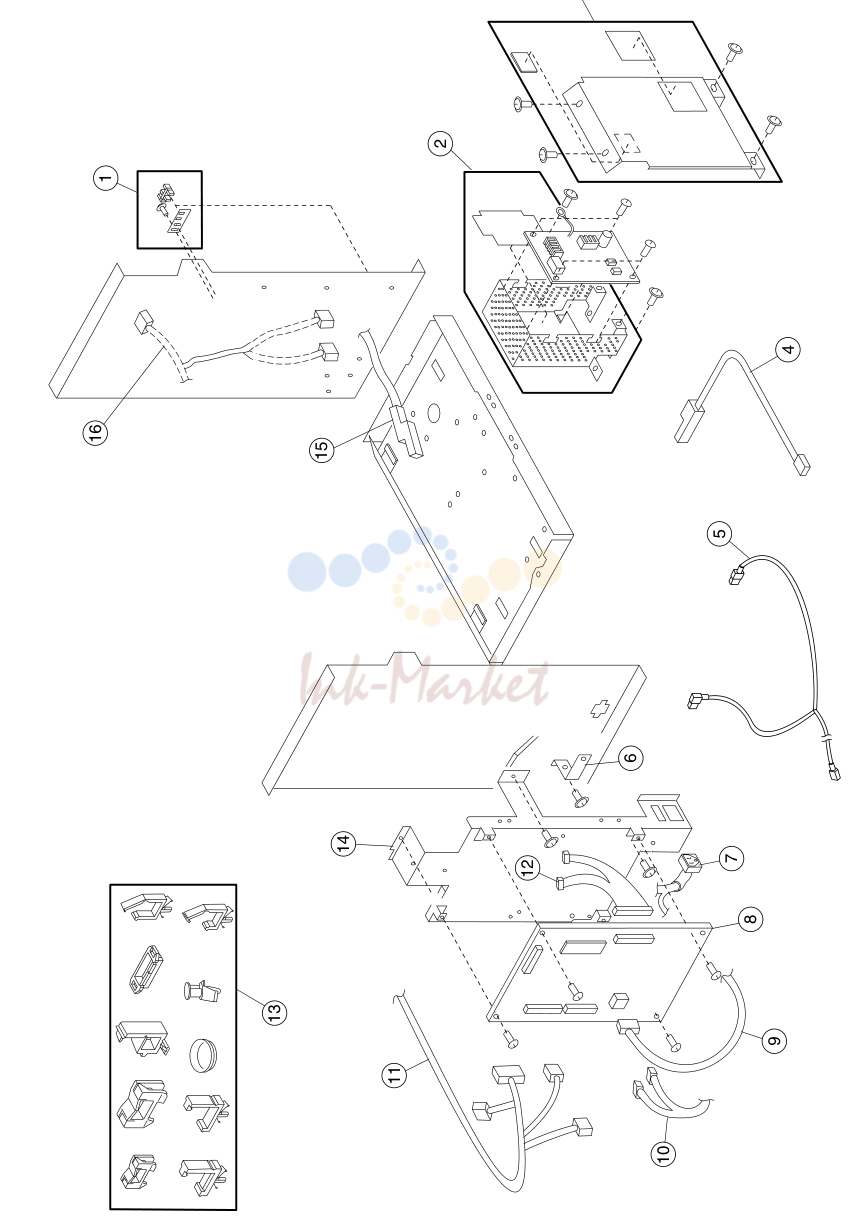

• 28. Assembly 29: Finisher electronics
• 29. Assembly 30: Finisher docking 1
• 30. Assembly 31: Finisher docking 2

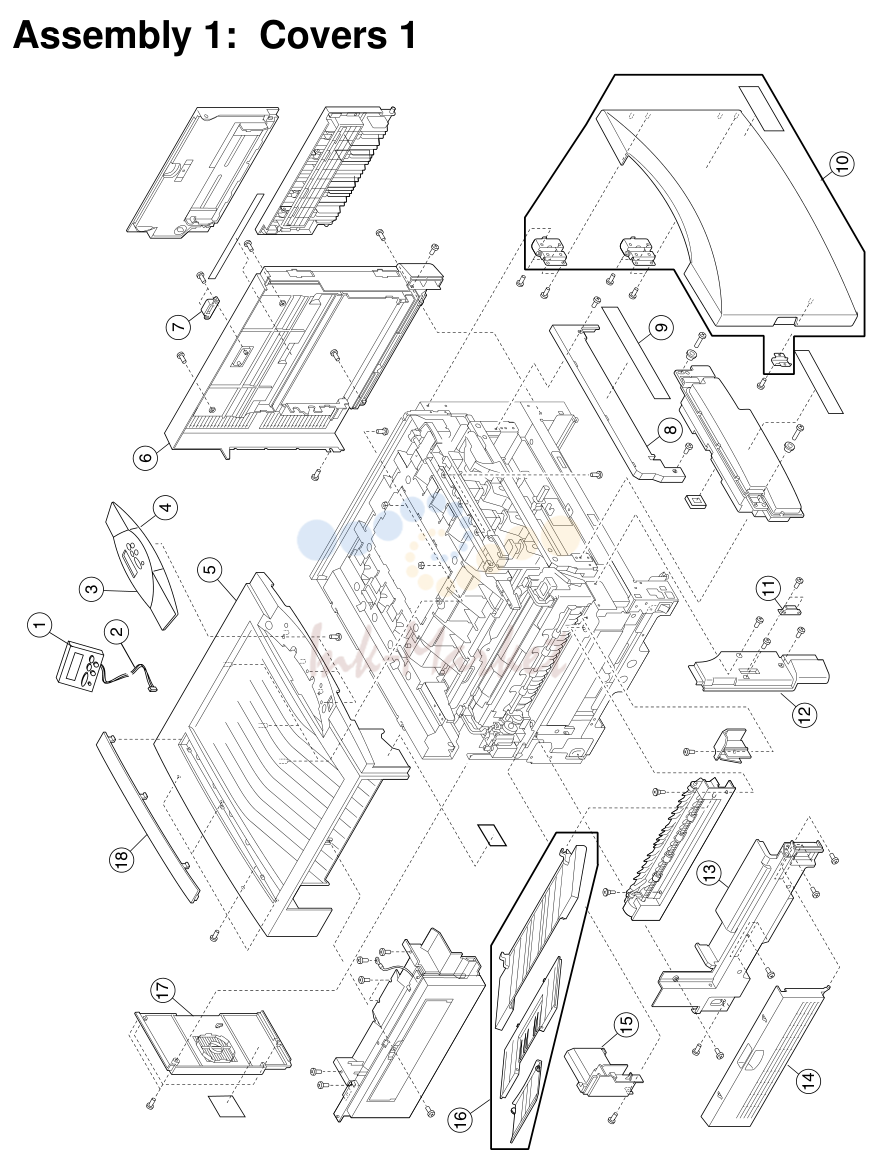

1. Assembly 1: Covers 1

№	Артикул	Альт. артикул	Описание
1			- 1 12G7360 1 Board, operator panel
1	99A1501 запросить цену →		1 Board operator panel (Japan)
2	56P9736 запросить цену →		1 Cable, operator panel
3	56P9555 запросить цену →		1 Housing, upper operator panel
4	56P9556 запросить цену →		1 Housing, lower operator panel
5	56P9539 запросить цену →		1 Cover, top
6	56P9533 запросить цену →		1 Cover assembly, right side
7	56P9534 запросить цену →		1 Magnet, right side latch
8	56P9540 запросить цену →		1 Cover, waste toner bottle
9	56P9545 запросить цену →		1 Label, operator guide
10	56P9532 запросить цену →		1 Cover assembly, front (C910)
10	56P9970 запросить цену →		1 Cover assembly, front (C912)
11	56P9543 запросить цену →		1 Magnet, front cover latch
12	56P9542 запросить цену →		1 Cover, left front
13	56P9536 запросить цену →		1 Cover, left side
14	56P9537 запросить цену →		1 Cover, paper feed
15	56P9535 запросить цену →		1 Cover, solenoid
16	56P9531 запросить цену →		1 Tray assembly, exit
17	56P9538 запросить цену →		1 Cover, rear
18	56P9551 запросить цену →		1 Cover, adjustment

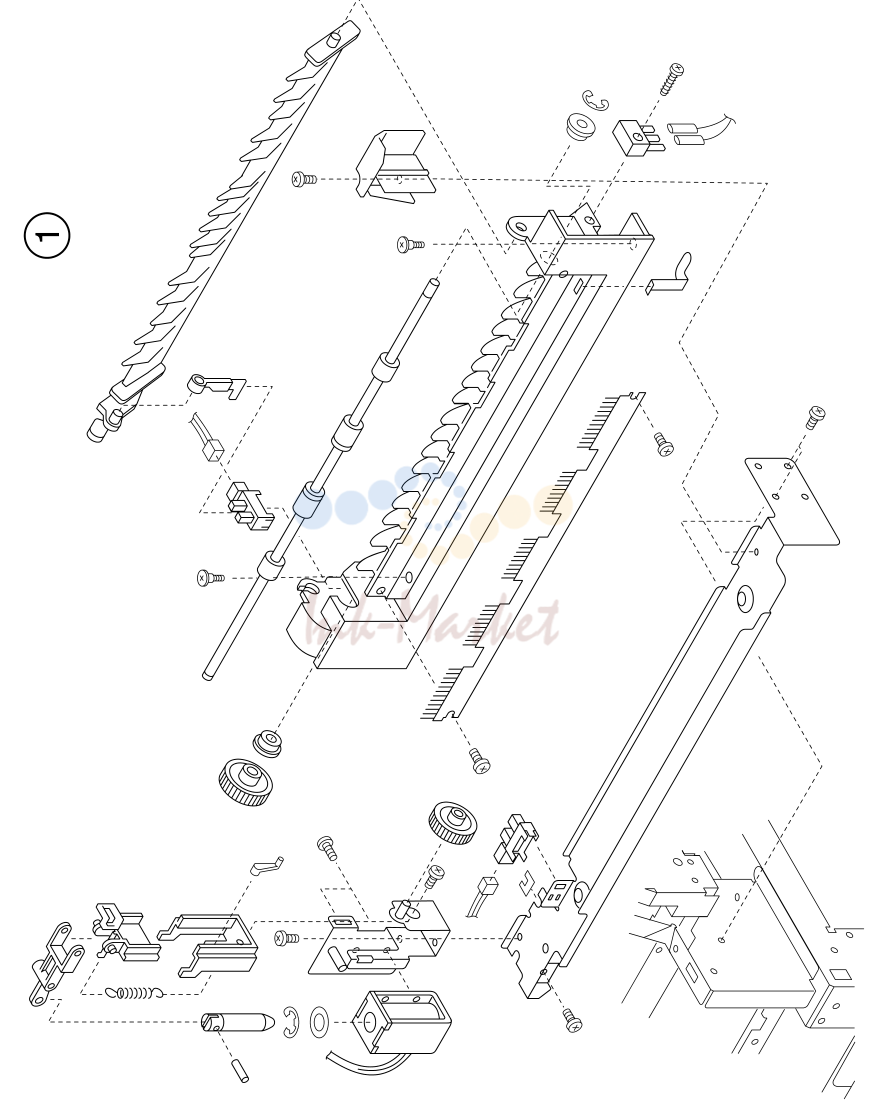

2. Assembly 2: Covers 2

№	Артикул	Альт. артикул	Описание
3-1	56P9566 запросить цену →		1 Guide assembly, face-down
2	56P9575 запросить цену →		4 Bushing, face down pinch roller
3	56P9576 запросить цену →		2 Pulley, face down feed roller
4	56P9578 запросить цену →		1 Belt, face down roller

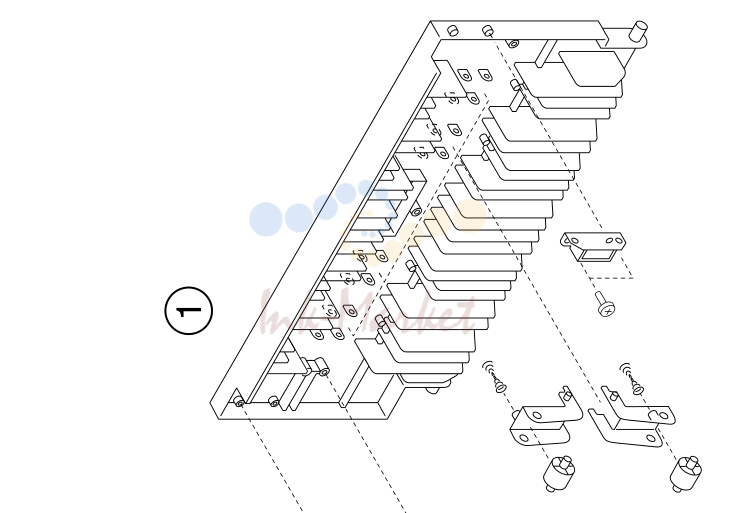

3. Assembly 4: Covers 4

№	Артикул	Альт. артикул	Описание
6-1	56P9591 запросить цену →		1 Frame, upper
3	56P9638 запросить цену →		6 Holder, cable
4	56P9600 запросить цену →		2 Cable assembly, K13
5	56P9601 запросить цену →		2 Cable assembly, K24
6	56P9602 запросить цену →		6 Cable assembly, CL13
7	56P9603 запросить цену →		6 Cable assembly, CL24
8	56P9716 запросить цену →		1 Cable assembly, 8-pin PH controller
10	56P9717 запросить цену →		1 Cable assembly, 18-pin PH controller-
11	56P9720 запросить цену →		1 Cable assembly, PH controller power
12	56P9637 запросить цену →		1 Frame, printhead controller
13	56P9625 запросить цену →		1 Hook, right link
14	56P9626 запросить цену →		2 Cover, hook
15	56P9628 запросить цену →		4 Pivot, color link
16	56P9614 запросить цену →		1 Spring, return
17	56P9618 запросить цену →		1 Hook, right
18	56P9615 запросить цену →		1 Hook, middle
19	56P9612 запросить цену →		1 Bracket, front upper
20	56P9617 запросить цену →		1 Hook, left
21	56P9613 запросить цену →		1 Rod, interlocking
22	56P9624 запросить цену →		1 Link, frame
23	56P9627 запросить цену →		2 Bearing, roller
24	56P9616 запросить цену →		2 Handle, upper opening
25	56P9630 запросить цену →		1 Hook, left link
26	56P9611 запросить цену →		4 Holder, front printhead
27	56P9608 запросить цену →		4 Holder, front HSP
28	56P9609 запросить цену →		8 Spring, printhead
29	56P9592 запросить цену →		4 Rail, left side

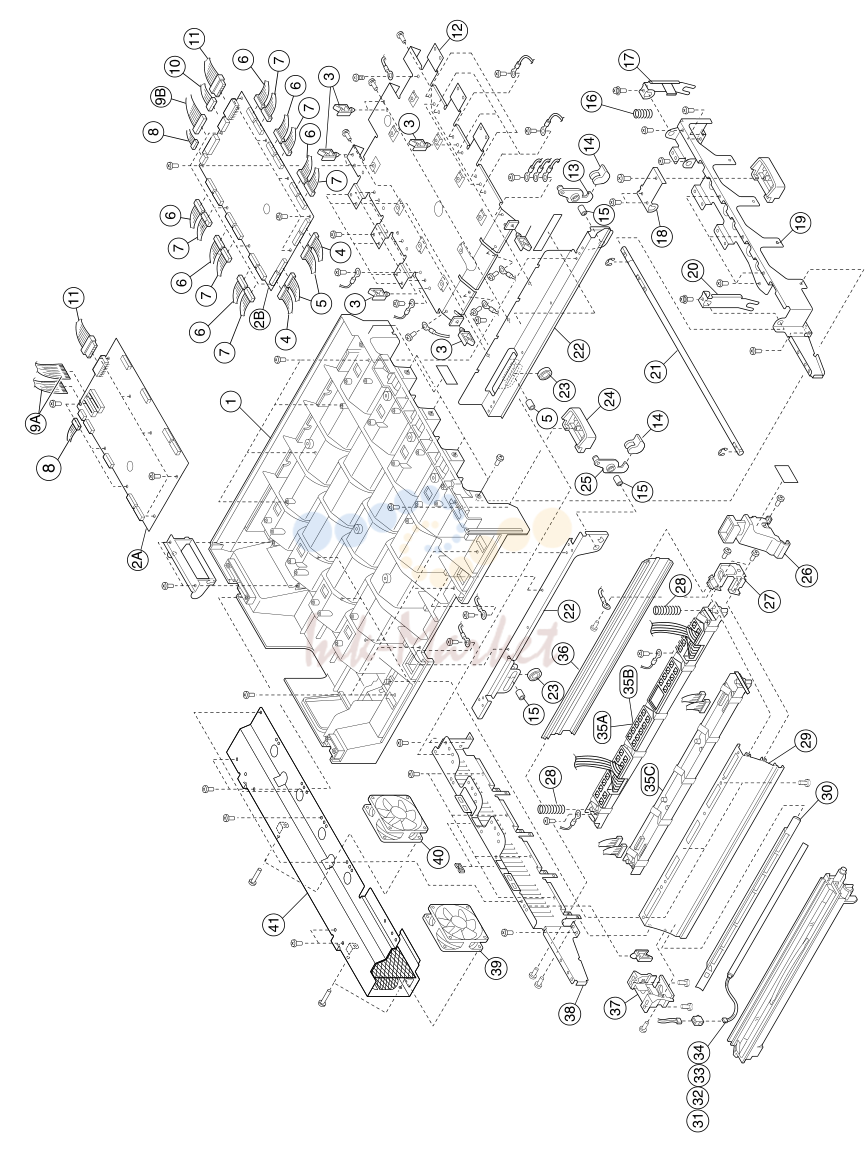

4. Assembly 6 (continued): Upper unit

№	Артикул	Альт. артикул	Описание
30	56P9594 запросить цену →		4 Cover, eraser
31	56P9595 запросить цену →		1 Lamp, M erase
32	56P9596 запросить цену →		1 Lamp, C erase
33	56P9597 запросить цену →		1 Lamp, Y erase
34	56P9598 запросить цену →		1 Lamp, K erase
36	56P9610 запросить цену →		4 Rail, right side
37	56P9593 запросить цену →		4 Holder, rear printhead
38	56P9619 запросить цену →		1 Bracket, rear upper
39	56P9622 запросить цену →		1 Fan, upper right
40	56P9623 запросить цену →		1 Fan, upper left
41	56P9621 запросить цену →		1 Bracket, fan holder

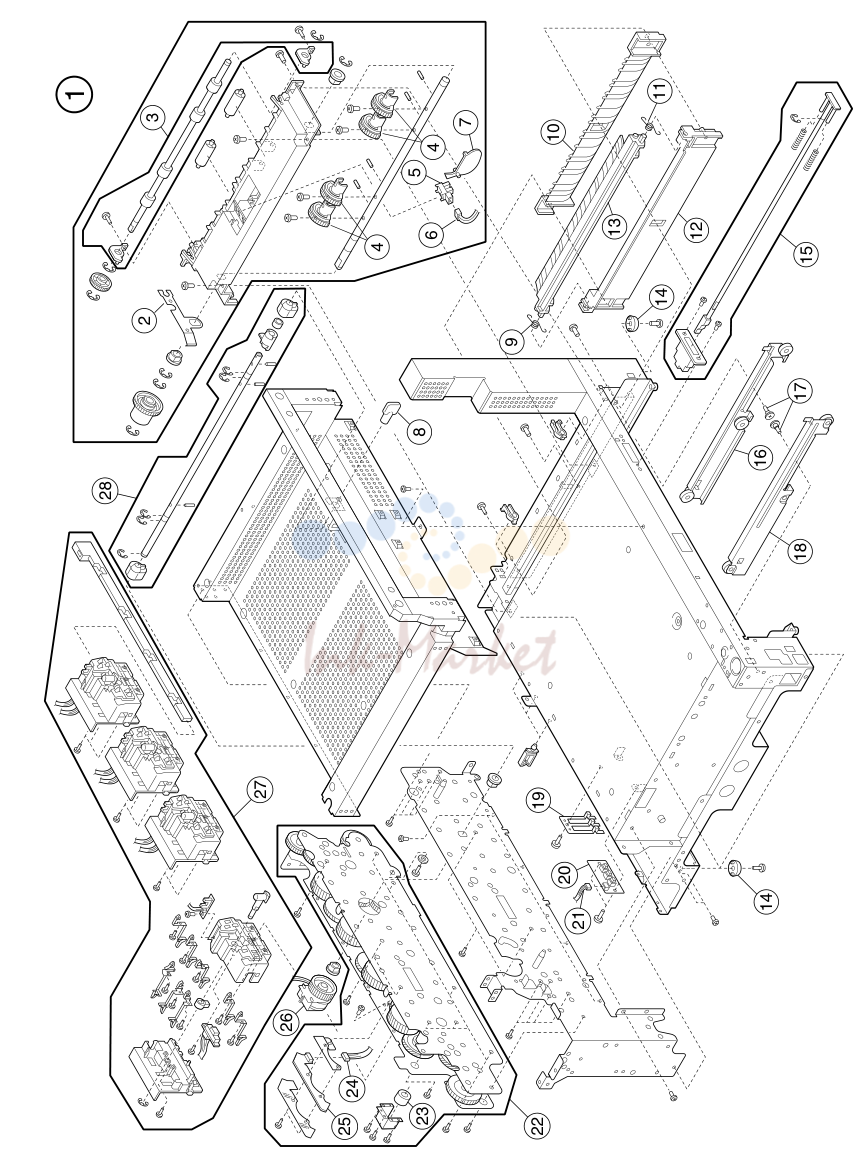

5. Assembly 7: Base 1

№	Артикул	Альт. артикул	Описание
7-1	56P9664 запросить цену →		1 Frame, paper feed
2	56P9508 запросить цену →		1 Bracket, ground
3	56P9512 запросить цену →		1 Roller assembly, paper carrying
4	56P9511 запросить цену →		4 Roller assembly, paper feed
5	11G0243 запросить цену →		1 Interrupter, photo
6	56P9665 запросить цену →		1 Sensor, paper feed
7	56P9507 запросить цену →		1 Actuator, paper feed sensor
8	56P9520 запросить цену →		1 Handle, waste bottle cam
9	56P9517 запросить цену →		1 Spring, right cassette guide
10	56P9519 запросить цену →		1 Guide, lower right cassette
11	56P9516 запросить цену →		1 Spring, left cassette guide
12	56P9518 запросить цену →		1 Guide, lower left cassette
13	56P9515 запросить цену →		1 Guide, upper cassette
14	56P9503 запросить цену →		4 Foot, rubber
15	56P9641 запросить цену →		1 Actuator, front cover open switch
16	56P9505 запросить цену →		1 Rail, base left side
17	56P9524 запросить цену →		2 Screw, slide rail
18	56P9504 запросить цену →		1 Rail, base right side
19	56P9521 запросить цену →		1 Lever, size sensor
20	56P9522 запросить цену →		1 Board, size sensor
21	56P9523 запросить цену →		1 Cable assembly, size sensor
22	56P9642 запросить цену →		1 Unit, drive
23	56P9643 запросить цену →		1 Clutch, drive unit
24	56P9644 запросить цену →		1 Cable assembly, drive unit sensor
25	56P9645 запросить цену →		1 Sensor, drive unit gear
26	56P9663 запросить цену →		1 Clutch, belt up/down
27	56P9646 запросить цену →		1 Frame, sub
28	56P9662 запросить цену →		1 Shaft, changing

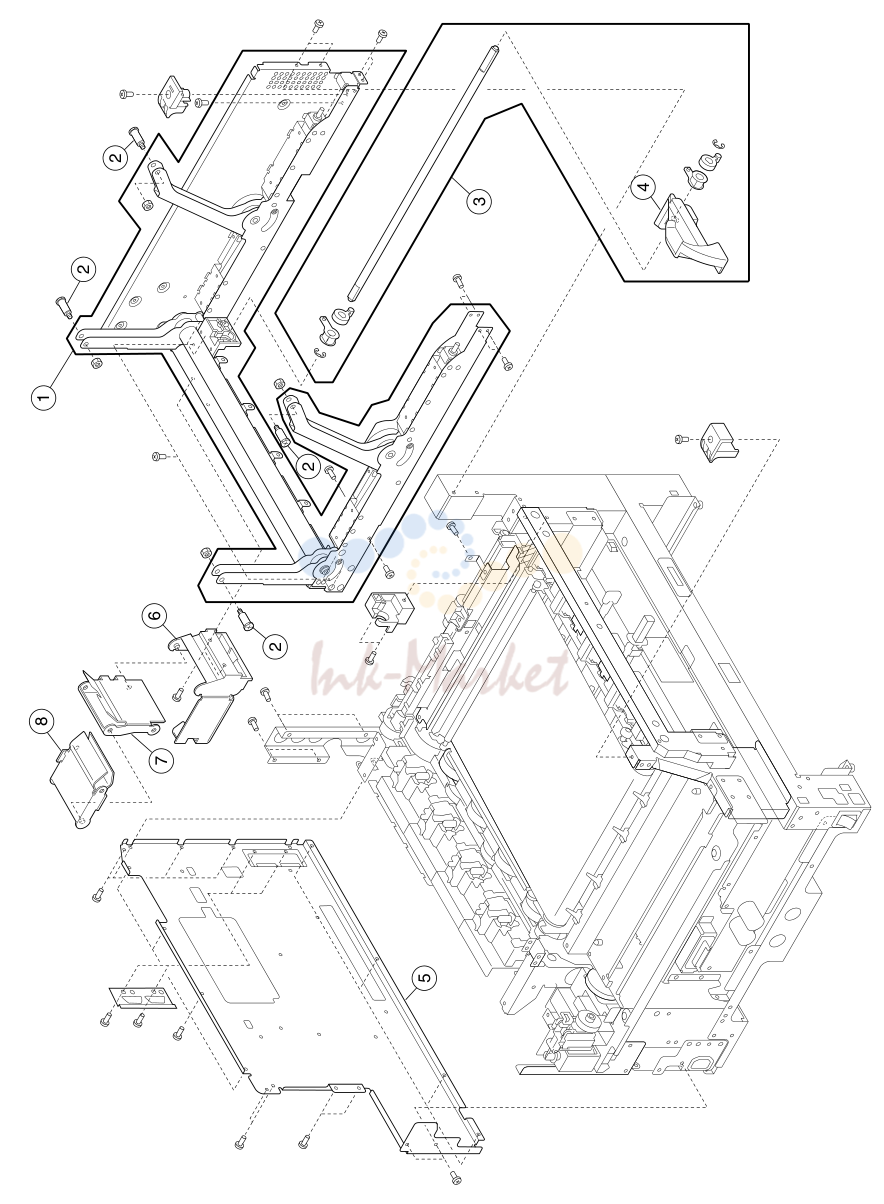

6. Assembly 8: Base 2

№	Артикул	Альт. артикул	Описание
8-1	56P9666 запросить цену →		1 Support assembly, upper unit
2	56P9667 запросить цену →		4 Pin, upper unit support
3	56P9668 запросить цену →		1 Handle assembly, lock
4	56P9669 запросить цену →		1 Handle, lock
5	56P9673 запросить цену →		1 Cover, electronic
6	56P9670 запросить цену →		1 Shroud, cable
7	56P9672 запросить цену →		1 Guide, cable
8	56P9671 запросить цену →		1 Guide, cable

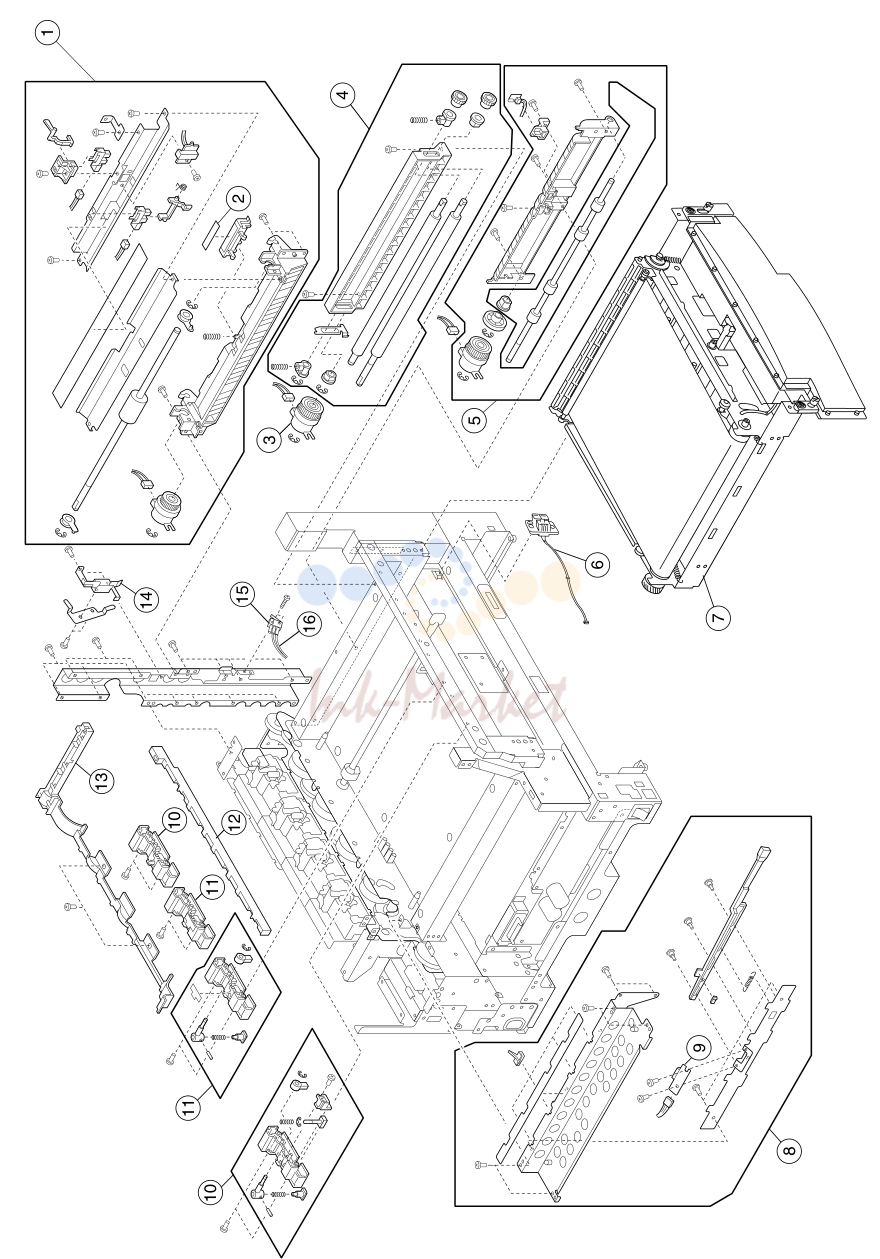

7. Assembly 9: Base 3

№	Артикул	Альт. артикул	Описание
9-1	56P9971 запросить цену →		1 Frame assembly, MPF
2	11G0293 запросить цену →		1 Pad, fanning
3	56P9681 запросить цену →		1 Clutch, registration
4	56P9680 запросить цену →		1 Frame assembly, registration
5	56P9682 запросить цену →		1 Frame assembly, carrying
6	56P9696 запросить цену →		1 Cable assembly, belt thermistor
7	56P9694 запросить цену →		1 Unit, transfer belt
8	56P9674 запросить цену →		1 Guide assembly, fuser entrance
9	56P9676 запросить цену →		1 Sensor, density
10	56P9684 запросить цену →		2 Frame assembly, F1 sub
11	56P9685 запросить цену →		2 Frame assembly, F2 sub
12	56P9686 запросить цену →		1 Rod, lock
13	56P9687 запросить цену →		1 Cover, gear
14	56P9693 запросить цену →		1 Stopper, clutch
15	56P9502 запросить цену →		1 Sensor, turn guide door
16	56P9695 запросить цену →		1 Cable, turn guide door sensor

8. Assembly 10: Electrical

№	Артикул	Альт. артикул	Описание
10-1	56P9705 запросить цену →		1 Cable assembly, feeder
2	56P9704 запросить цену →		1 Cable assembly, paper remaining sensor
3	56P9700 запросить цену →		1 Solenoid assembly, paper feed
4	11G0243 запросить цену →		1 Interrupter, photo
5	56P9702 запросить цену →		1 Cable, belt up/down sensor
6	56P9701 запросить цену →		1 Board, sensor
7	56P9703 запросить цену →		1 Cable assembly, sensor board
8	56P9707 запросить цену →		1 Switch, power
9	56P9706 запросить цену →		1 Cable, power switch
10	56P9709 запросить цену →		1 Board, 120 V motor driver
10	56P9710 запросить цену →		1 Board, 230 V motor driver
11	56P9739 запросить цену →		1 Cable asm., conditioning printer controller
12	56P9742 запросить цену →		1 Board, heater drive
13	56P9741 запросить цену →		4 Resistor, conditioning (230 V only)
14	56P9738 запросить цену →		3 Cable assembly, conditioning joint (230 V
15	56P9943 запросить цену →		1 Fuse, thermal (230 V only)
16	56P9698 запросить цену →		1 Motor assembly, 120 V
16	56P9699 запросить цену →		1 Motor assembly, 230 V
17	56P9740 запросить цену →		1 Cable, conditioning resistor
18	56P9713 запросить цену →		1 Fan, power supply
19	56P9708 запросить цену →		1 Cable assembly, duplex connector
20	56P9722 запросить цену →		1 Power supply, 120 V (1)
20	56P9723 запросить цену →		1 Power supply, 230 V (1)
21	56P9737 запросить цену →		1 Insulator, sheet
22	56P9711 запросить цену →		1 Cable, THB drawer
22	56P9712 запросить цену →		1 Cable, THB drawer (EMEA)
23	56P9981 запросить цену →		1 Board, printer controller (C910, C912)-
23	56P9992 запросить цену →		1 Board, printer controller (C912)-
24	56P9729 запросить цену →		1 EPROM, printer controller
25	56P9732 запросить цену →		1 Belt, power supply

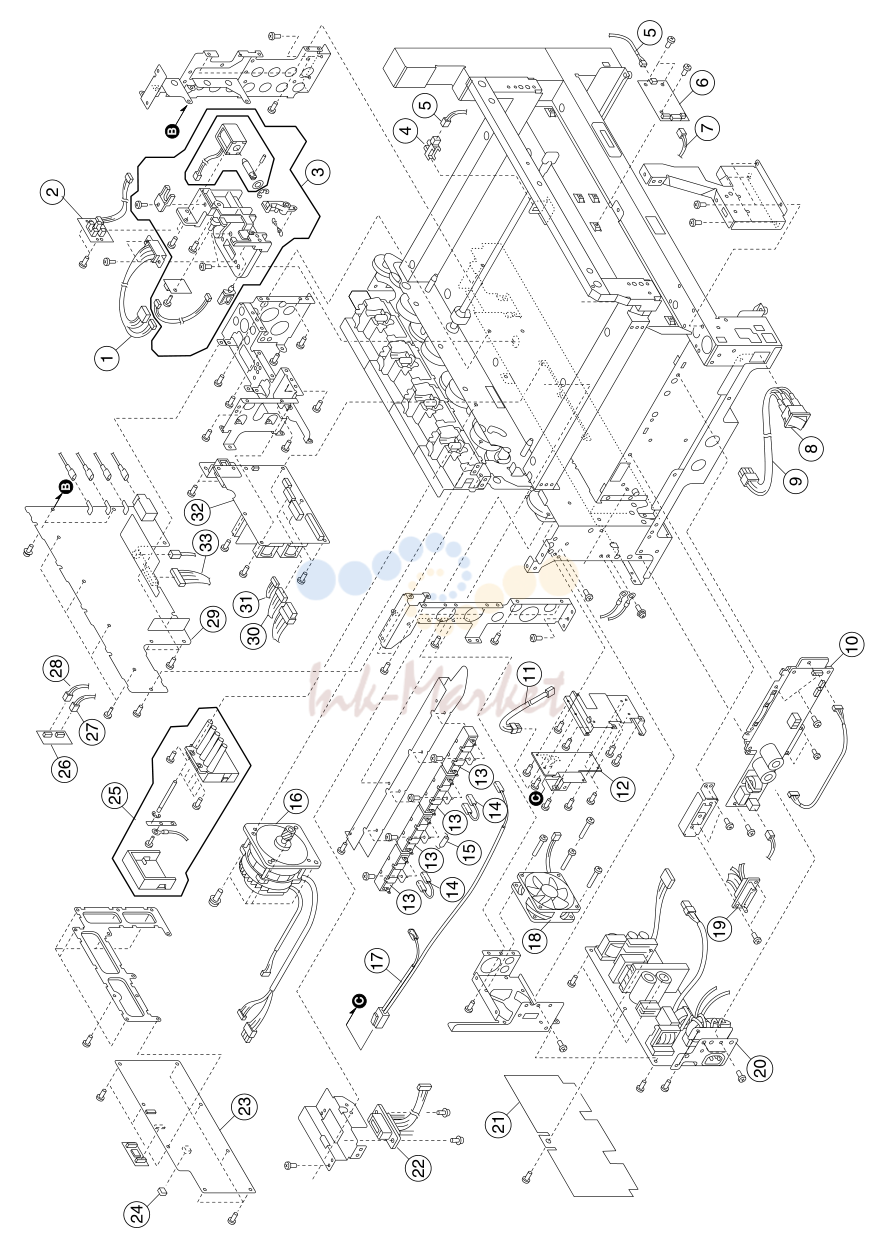

9. Assembly 10 (continued): Electrical

№	Артикул	Альт. артикул	Описание
10-26	56P9734 запросить цену →		1 HCF/finisher D-sub assembly
27	56P9731 запросить цену →		1 Cable assembly, finisher
28	56P9730 запросить цену →		1 Cable assembly, HCF
29	56P9714 запросить цену →		1 Board, high voltage power supply
30	56P9727 запросить цену →		1 Cable assembly, printer controller power
31	56P9726 запросить цену →		1 Cable assembly, printer controller power
32	56P9724 запросить цену →		1 Power supply, 120 V (2)
32	56P9725 запросить цену →		1 Power supply, 230 V (2)
33	56P9715 запросить цену →		1 Cable high voltage power supply board

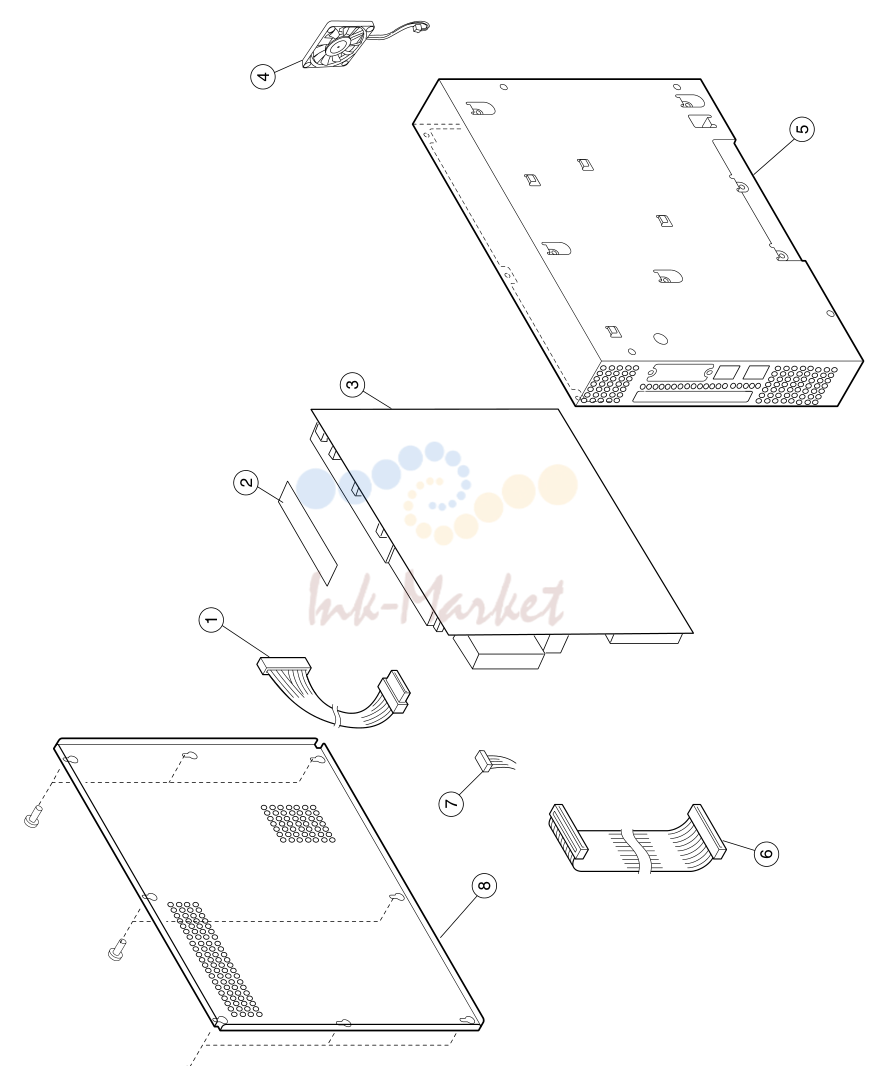

10. Assembly 11: Rip board

№	Артикул	Альт. артикул	Описание
11-1	56P9749 запросить цену →		1 Cable assembly, power RIP
2	56P9916 запросить цену →		1 Card, riser
3	56P9976 запросить цену →		1 Board, RIP controller (C910)
3	56P9977 запросить цену →		1 Board, RIP controller, network (C910)
3	56P9973 запросить цену →		1 Board, RIP controller (C912)
3	56P9974 запросить цену →		1 Board, RIP controller, network (C912)
4	56P9750 запросить цену →		1 Fan, RIP
5	56P9745 запросить цену →		1 Box, RIP
6	56P9719 запросить цену →		1 Cable assembly, 80 pin RIP printer controller
7	56P9736 запросить цену →		1 Cable, operator panel
8	56P9746 запросить цену →		1 Cover, RIP box

11. Assembly 12: Fuser unit

№	Артикул	Альт. артикул	Описание
13-1	56P9500 запросить цену →		1 Cassette, paper feed
2	56P9979 запросить цену →		1 Guide, stop
3	56P9980 запросить цену →		1 Guard, rack

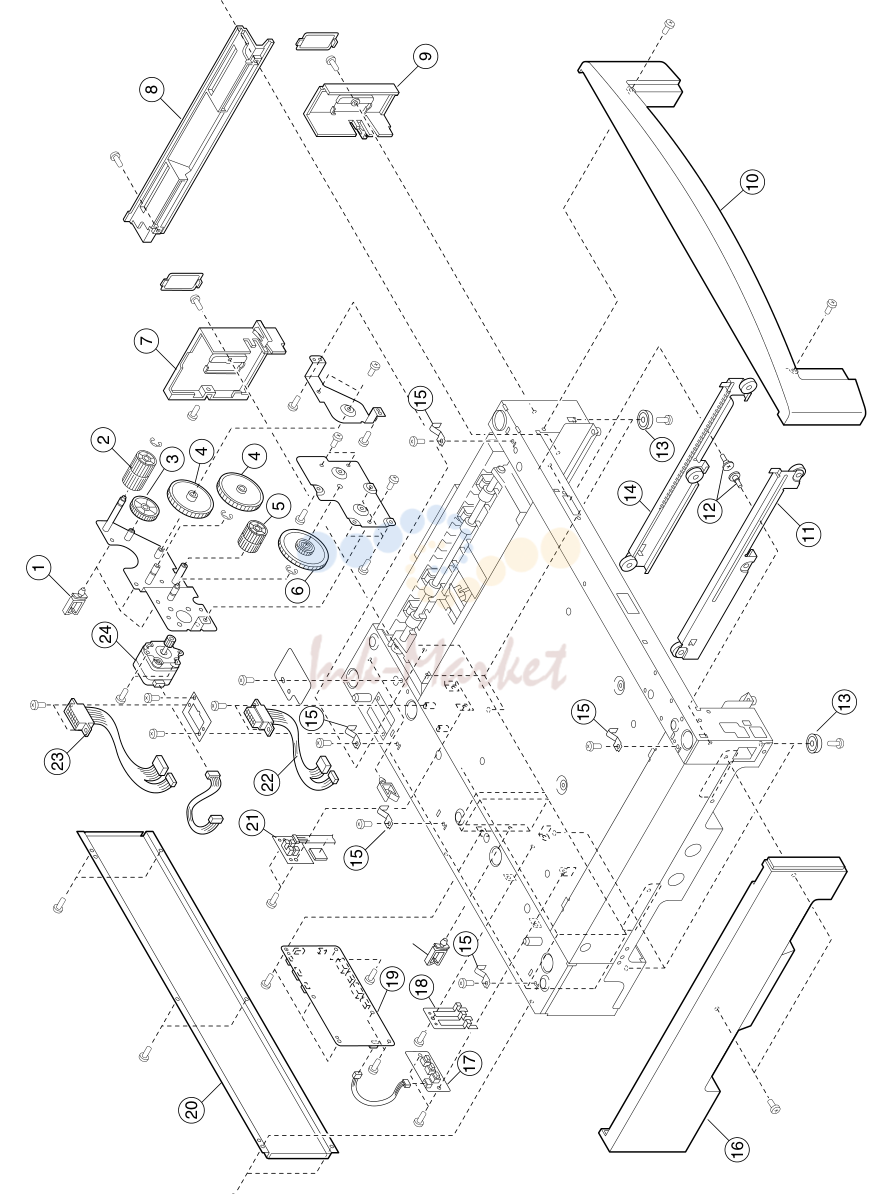

12. Assembly 14: Expansion feeder 1

№	Артикул	Альт. артикул	Описание
14-1	11G0199 запросить цену →		4 Guide, wire
2	56P9773 запросить цену →		1 Gear, feeder E
3	56P9771 запросить цену →		1 Gear, feeder C
4	11G0422 запросить цену →		2 Gear, feeder B
5	56P9772 запросить цену →		1 Gear, feeder D
6	11G0423 запросить цену →		1 Gear, feeder A
7	56P9770 запросить цену →		1 Cover, right side C
8	56P9769 запросить цену →		1 Cover, right side B
9	56P9767 запросить цену →		1 Cover, right side A
10	56P9765 запросить цену →		1 Cover, front feeder
11	56P9504 запросить цену →		1 Rail, left side
12	56P9524 запросить цену →		2 Screw, slide rail
13	56P9503 запросить цену →		6 Foot, rubber
14	56P9505 запросить цену →		1 Rail, right side
15	11G0399 запросить цену →		5 Plate, ground
16	56P9766 запросить цену →		1 Cover, left side
17	56P9522 запросить цену →		1 Board, size sensor
18	56P9521 запросить цену →		1 Lever, size sensor
19	56P9779 запросить цену →		1 Board, expansion feeder control
20	56P9768 запросить цену →		1 Cover, rear
21	56P9776 запросить цену →		1 Board, paper remaining sensor
22	56P9778 запросить цену →		1 Cable assembly, lower optional drawer
23	56P9777 запросить цену →		1 Cable assembly, upper optional drawer
24	56P9774 запросить цену →		1 Motor, feeder drive

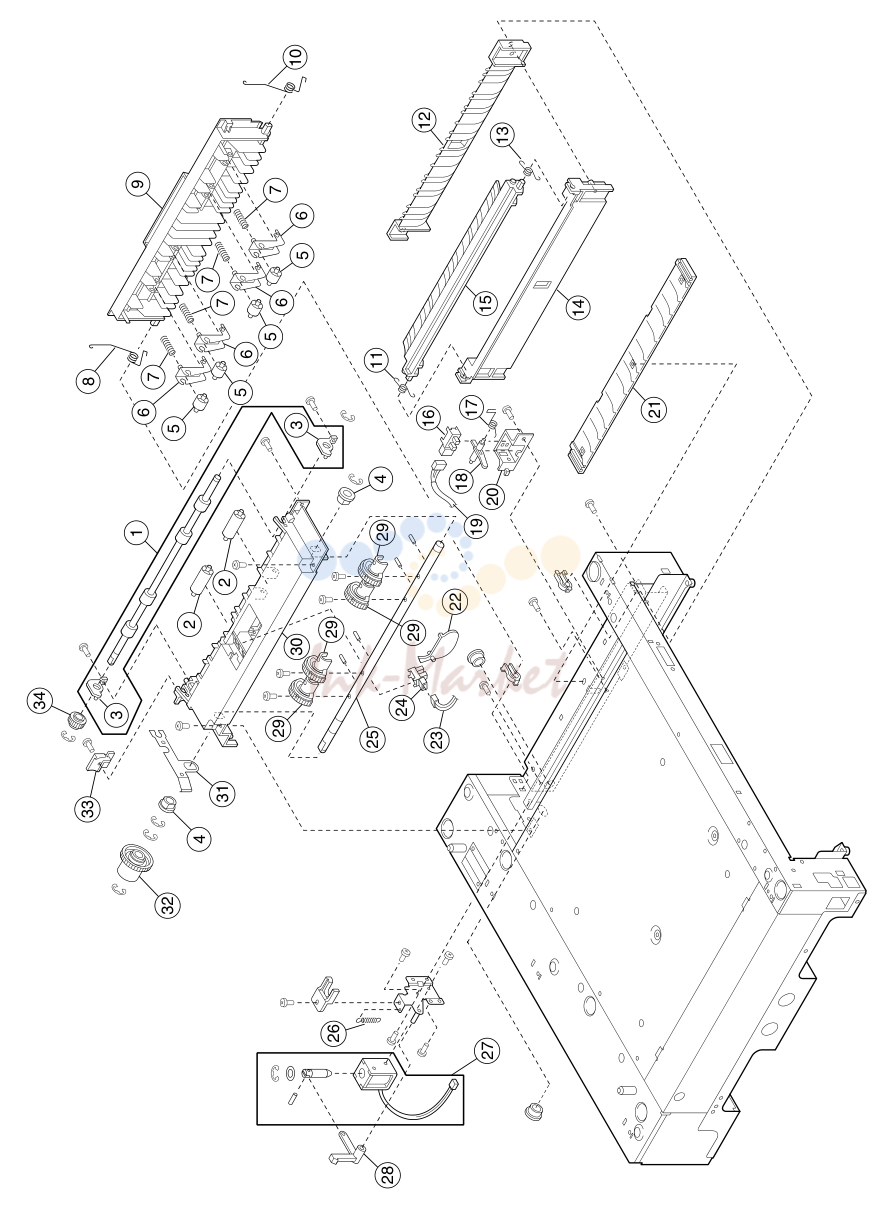

13. Assembly 15: Expansion feeder 2

№	Артикул	Альт. артикул	Описание
15-1	56P9796 запросить цену →		1 Roller assembly, carrying
2	56P9514 запросить цену →		2 Roller, noise reduction
3	56P9513 запросить цену →		2 Bushing, carrying
4	56P9509 запросить цену →		2 Bushing, metal
5	56P9790 запросить цену →		4 Roller, paper carrying
6	56P9792 запросить цену →		4 Holder, roller
7	56P9791 запросить цену →		4 Spring, paper carrying
8	56P9794 запросить цену →		1 Spring, right turn guide
9	56P9789 запросить цену →		1 Guide, turn
10	56P9793 запросить цену →		1 Spring, left turn guide
11	56P9517 запросить цену →		1 Spring, right cassette guide
12	56P9519 запросить цену →		1 Guide, lower right cassette
13	56P9516 запросить цену →		1 Spring, left cassette guide
14	56P9518 запросить цену →		1 Guide, lower left cassette
15	56P9515 запросить цену →		1 Guide, upper cassette
16	11G0563 запросить цену →		1 Interrupter, photo
17	56P9786 запросить цену →		1 Spring, paper detection sensor
18	56P9784 запросить цену →		1 Actuator, paper detection
19	56P9787 запросить цену →		1 Cable, paper present sensor
20	56P9785 запросить цену →		1 Cover, paper present sensor
21	56P9788 запросить цену →		1 Guide, HCF
22	56P9507 запросить цену →		1 Actuator, paper feed sensor
23	56P9795 запросить цену →		1 Cable, paper present sensor
24	11G0219 запросить цену →		1 Interrupter, photo
25	56P9510 запросить цену →		1 Shaft, paper feed
26	56P9782 запросить цену →		1 Spring, solenoid
27	56P9783 запросить цену →		1 Solenoid, feeder
28	56P9781 запросить цену →		1 Lever, clutch
29	56P9511 запросить цену →		4 Roller assembly, paper feed
30	56P9506 запросить цену →		1 Frame, paper feed
31	56P9508 запросить цену →		1 Bracket, ground
32	11G0291 запросить цену →		1 Clutch, paper feed
33	56P9797 запросить цену →		1 Cover, gear
34	11G0297 запросить цену →		1 Gear, paper carrying

14. Assembly 15 (continued): Expansion feeder 2

№	Артикул	Альт. артикул	Описание
16-1	56P9798 запросить цену →		1 Duplex assembly
2	56P9804 запросить цену →		1 Board, duplex interface
3	56P9799 запросить цену →		1 Frame, duplex
4	56P9800 запросить цену →		2 Screw, duplex mounting
5	56P9803 запросить цену →		1 Motor, duplex stepping
6	56P9525 запросить цену →		1 Interrupter, photo
7	56P9806 запросить цену →		1 Cable assembly, paper detection
8	56P9994 запросить цену →		1 Plate, duplex guide

15. Assembly 17: Duplex unit 2

№	Артикул	Альт. артикул	Описание
17-1	56P9825 запросить цену →		1 Plate, paper re-feed drawer
2	56P9827 запросить цену →		1 Guide, rear side
3	56P9826 запросить цену →		1 Guide, front side
4	56P9830 запросить цену →		1 Solenoid assembly, paper re-feed
5	56P9814 запросить цену →		8 Bearing, release
6	56P9816 запросить цену →		2 Spring, re-feed roller
7	56P9813 запросить цену →		4 Roll, release
8	56P9525 запросить цену →		1 Interrupter assembly, photo
9	56P9828 запросить цену →		1 Motor assembly, paper guide
10	56P9808 запросить цену →		1 Interrupter, photo
11	56P9526 запросить цену →		2 Spring, feed roller
12	56P9815 запросить цену →		6 Spring, reed roller
13	56P9829 запросить цену →		3 Solenoid assembly, feed roller
14	56P9831 запросить цену →		1 Cable assembly, duplex drawer
15	56P9810 запросить цену →		1 Roller, follow-up feed
16	56P9527 запросить цену →		2 Gear, idler
17	56P9817 запросить цену →		1 Gear, carrying roller
18	56P9818 запросить цену →		2 Pulley, carrying roller timing
19	56P9819 запросить цену →		1 Pulley, feed roller
20	56P9822 запросить цену →		3 Belt, timing
21	56P9823 запросить цену →		1 Belt, timing
22	56P9821 запросить цену →		1 Knob, paper re-feed
23	56P9820 запросить цену →		1 Pulley, re-feed roller
24	56P9809 запросить цену →		1 Roller, drive feed
25	56P9824 запросить цену →		3 Plate, paper carrying drawer
26	56P9811 запросить цену →		3 Roller, middle feed
27	56P9812 запросить цену →		1 Roller, re-feed

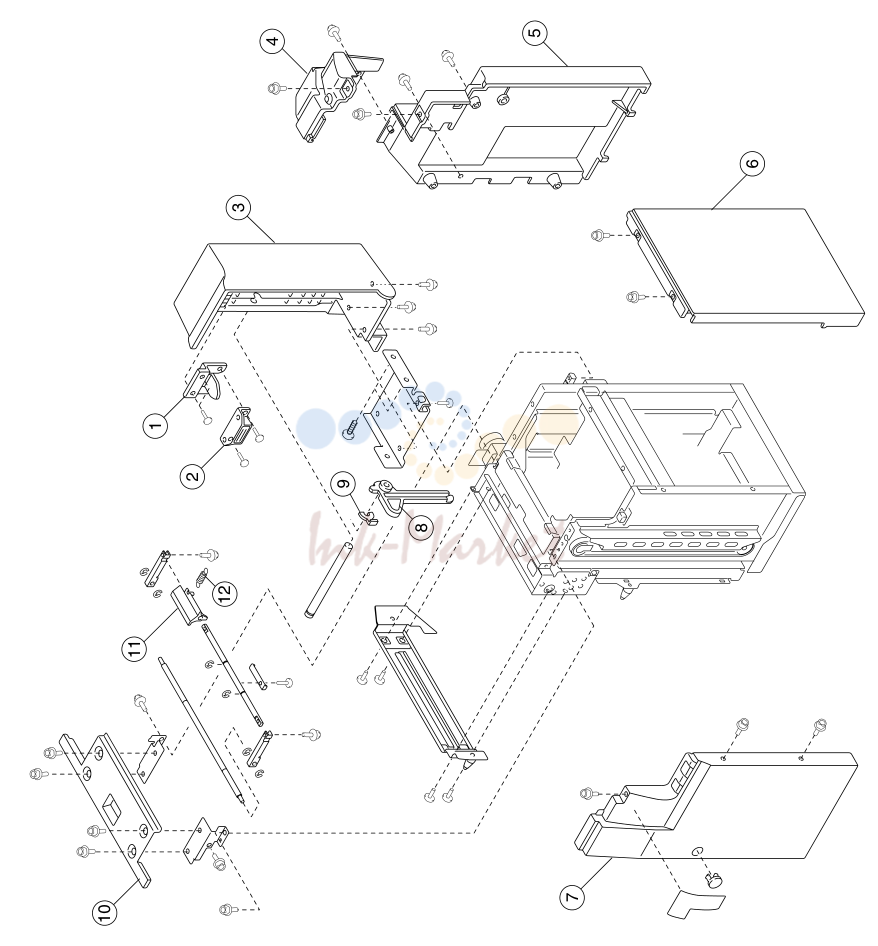

16. Assembly 18: High-capacity feeder 1

№	Артикул	Альт. артикул	Описание
18-1	56P9838 запросить цену →		1 Catch, door
2	56P9835 запросить цену →		1 Magnet, latch
3	56P9837 запросить цену →		1 Cover, upper
4	56P9834 запросить цену →		1 Cover, upper rear
5	56P9843 запросить цену →		1 Cover, lower rear
6	56P9839 запросить цену →		1 Cover, right
7	56P9833 запросить цену →		1 Cover, front
8	56P9836 запросить цену →		1 Fence, end
9	56P9940 запросить цену →		1 Ring, snap
10	56P9841 запросить цену →		1 Cover assembly, upper
11	56P9840 запросить цену →		1 Lever, vertical transport
12	56P9842 запросить цену →		1 Spring, tension

17. Assembly 19: High-capacity feeder 2

№	Артикул	Альт. артикул	Описание
19-1	56P9846 запросить цену →		1 Solenoid assembly, paper pickup
2	56P9848 запросить цену →		1 Clutch, paper feed
3	56P9844 запросить цену →		1 Motor assembly, transport
4	56P9941 запросить цену →		1 Arm, pick-up
5	56P9501 запросить цену →		1 Spring, pressure
6	56P9528 запросить цену →		1 Interrupter, photo
7	56P9849 запросить цену →		1 Roller, manual feed pickup
8	56P9850 запросить цену →		1 Roller, manual feed
9	56P9852 запросить цену →		1 Limiter, torque
10	56P9851 запросить цену →		1 Roller, manual feed separate
11	56P9847 запросить цену →		2 Spring, compression
12	56P9845 запросить цену →		1 Sensor assembly, paper feed

18. Assembly 20: High-capacity feeder 3

№	Артикул	Альт. артикул	Описание
20-1	56P9854 запросить цену →		1 Sensor assembly, photo
2	56P9855 запросить цену →		1 Interrupter, photo
3	56P9529 запросить цену →		4 Caster, HCF
4	56P9856 запросить цену →		1 Spring, tension
5	56P9857 запросить цену →		1 Switch, micro
6	56P9530 запросить цену →		1 Switch, push
7	56P9859 запросить цену →		1 Connector, inlet
8	56P9858 запросить цену →		1 Connector, I/F
9	56P9853 запросить цену →		3 Screw, shoulder

19. Assembly 21: High-capacity feeder 4

№	Артикул	Альт. артикул	Описание
21-1	56P9541 запросить цену →		1 Sensor, resistor
2	56P9875 запросить цену →		1 Cable assembly, safety switch
3	56P9865 запросить цену →		1 Cable assembly, HCF motor
4	56P9871 запросить цену →		1 Cable assembly, I/F
5	56P9866 запросить цену →		1 Cable assembly, paper feed sensor
6	56P9880 запросить цену →		1 Cable, up/down switch
7	56P9879 запросить цену →		1 Cable, paper volume
8	56P9878 запросить цену →		1 Cable assembly, sensor
9	56P9877 запросить цену →		1 Cable assembly, paper size sensor
10	56P9876 запросить цену →		1 Cable assembly, lift motor
11	56P9868 запросить цену →		1 Board, high-capacity feed
12	56P9873 запросить цену →		1 Cable assembly, power supply out
13	56P9872 запросить цену →		1 Cable assembly, power supply in
14	56P9874 запросить цену →		1 Cable assembly, power supply
15	56P9870 запросить цену →		1 Converter, DC/DC
16	56P9869 запросить цену →		1 Power supply, HCF
17	56P9867 запросить цену →		1 Cable assembly, drawer ground
18	56P9861 запросить цену →		4 Roller, track
19	56P9864 запросить цену →		1 Switch, micro
20	56P9530 запросить цену →		1 Switch, push
21	56P9501 запросить цену →		1 Spring, pressure pickup
22	56P9863 запросить цену →		1 Switch, HCF push

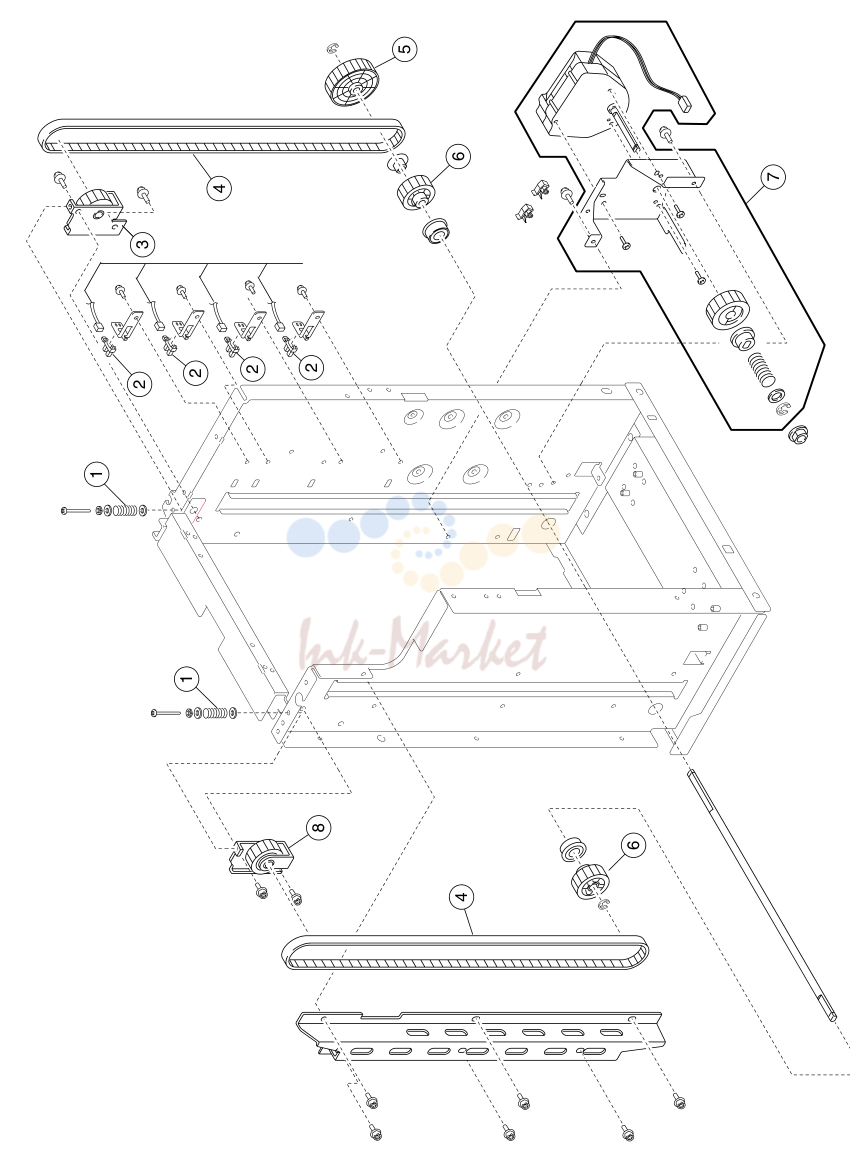

20. Assembly 22: High-capacity feeder 5

№	Артикул	Альт. артикул	Описание
22-1	56P9883 запросить цену →		2 Spring, pressure
2	56P9528 запросить цену →		4 Interrupter, photo
3	56P9888 запросить цену →		1 Bracket, rear idler
4	56P9884 запросить цену →		2 Belt, timing
5	56P9886 запросить цену →		1 Gear, drive
6	56P9885 запросить цену →		2 Pulley, timing
7	56P9882 запросить цену →		1 Motor, HCF DC
8	56P9887 запросить цену →		1 Bracket, front idler

21. Assembly 23: High-capacity feeder 6

№	Артикул	Альт. артикул	Описание
23-1	56P9892 запросить цену →		1 Plate, upper side fence
2	56P9893 запросить цену →		2 Knob, stopper
3	56P9891 запросить цену →		2 Knob, tray
4	56P9890 запросить цену →		2 Plate, paper adhesion
5	56P9915 запросить цену →		1 Fence assembly, front side
6	56P9894 запросить цену →		1 Fence assembly, rear side
7	56P9528 запросить цену →		2 Interrupter, photo
8	56P9889 запросить цену →		1 Pad, friction

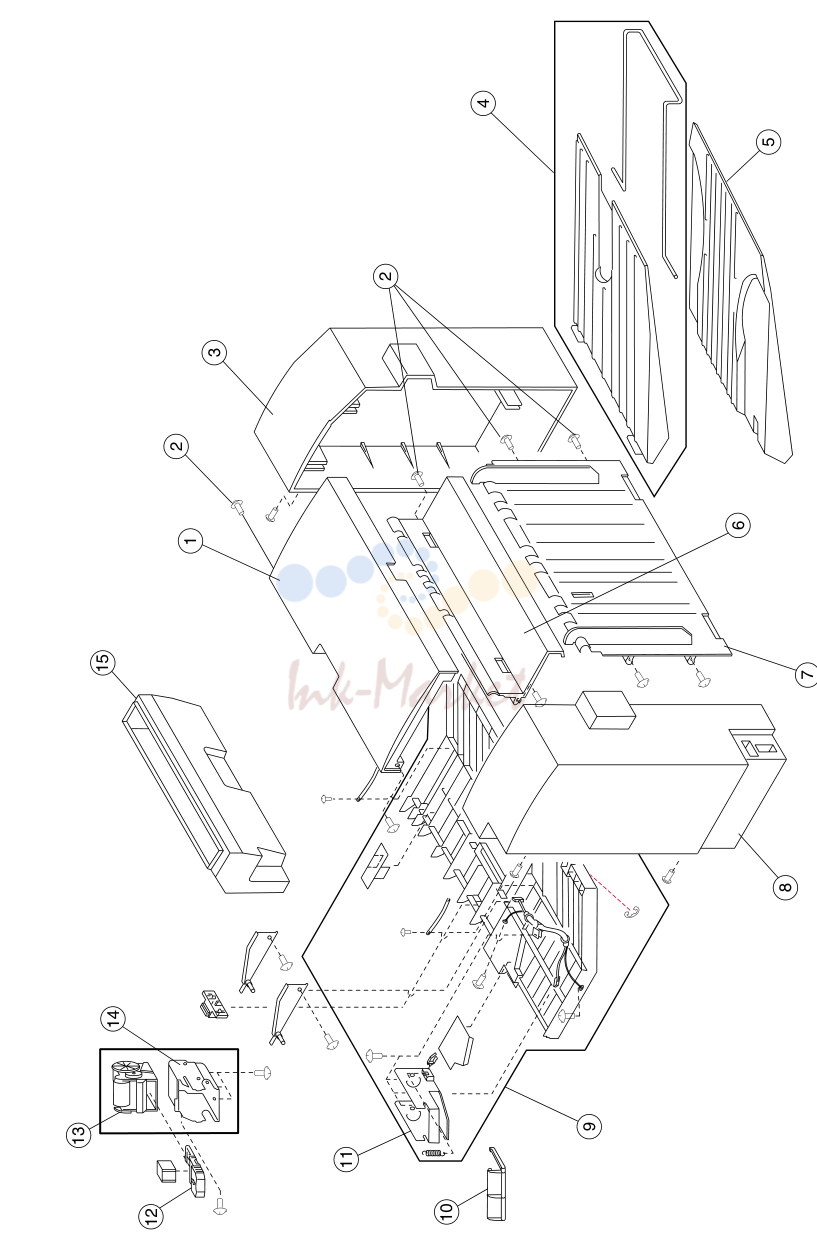

22. Assembly 24: Finisher covers

№	Артикул	Альт. артикул	Описание
24-1	56P9353 запросить цену →		1 Cover, top
2	56P9348 запросить цену →		5 Screw, A
3	56P9355 запросить цену →		1 Cover, front
4	56P9359 запросить цену →		1 Tray, upper
5	56P9360 запросить цену →		1 Tray, lower
6	56P9347 запросить цену →		1 Panel, left upper
7	56P9352 запросить цену →		1 Assembly, lower left panel
8	56P9356 запросить цену →		1 Cover, rear
9	56P9350 запросить цену →		1 Assembly, staple cover
10	56P9366 запросить цену →		1 Lever, B
11	56P9365 запросить цену →		1 Cover, staple A
12	56P9367 запросить цену →		1 Cartridge, staple
13	56P9363 запросить цену →		1 Stapler
14	56P9364 запросить цену →		1 Cover, staple B
15	56P9354 запросить цену →		1 Assembly, dust box

23. Assembly 25: Finisher frame

№	Артикул	Альт. артикул	Описание
25-1	56P9321 запросить цену →		2 Spring, I
2	56P9324 запросить цену →		1 Cable, sensor relay
3	56P9369 запросить цену →		12 Assembly, spring plate C
4	56P9370 запросить цену →		1 Frame, guide
5	56P9371 запросить цену →		1 Spring
6	56P9372 запросить цену →		1 Brush, static discharge
7	56P9373 запросить цену →		2 Screw, M4
8	56P9374 запросить цену →		2 Frame, C guide
9	56P9375 запросить цену →		1 Shaft, D
10	56P9376 запросить цену →		1 Bushing
11	56P9377 запросить цену →		1 Roller, D
12	56P9378 запросить цену →		1 Plate, E spring
13	56P9380 запросить цену →		2 Sensor, photo
14	56P9381 запросить цену →		1 Frame, B guide
15	56P9418 запросить цену →		1 Guide, stack
16	56P9399 запросить цену →		2 Sensor, photo
17	56P9382 запросить цену →		1 Sensor, photo
18	56P9383 запросить цену →		1 Cushion
19	56P9309 запросить цену →		1 Assembly, exit guide inverter
20	56P9302 запросить цену →		1 Assembly, center guide
21	56P9384 запросить цену →		2 Plate, B spring
22	56P9386 запросить цену →		1 Spring
23	56P9387 запросить цену →		1 Handle, jam
24	56P9389 запросить цену →		1 Bracket
25	56P9345 запросить цену →		1 Cover, staple inner B
26	56P9344 запросить цену →		1 Cover, staple inner A
27	56P9327 запросить цену →		1 Cable, upper side panel
28	56P9390 запросить цену →		1 Plate, cover
29	56P9436 запросить цену →		1 Cable
30	56P9313 запросить цену →		1 Unit, 3 hole punch (U.S. only)
30	56P9314 запросить цену →		1 Unit, 4 hole punch (non U.S.)
31	56P9388 запросить цену →		1 Sensor, 1 photo
32	56P9319 запросить цену →		1 Assembly, exit guide straight
33	56P9394 запросить цену →		1 Handle

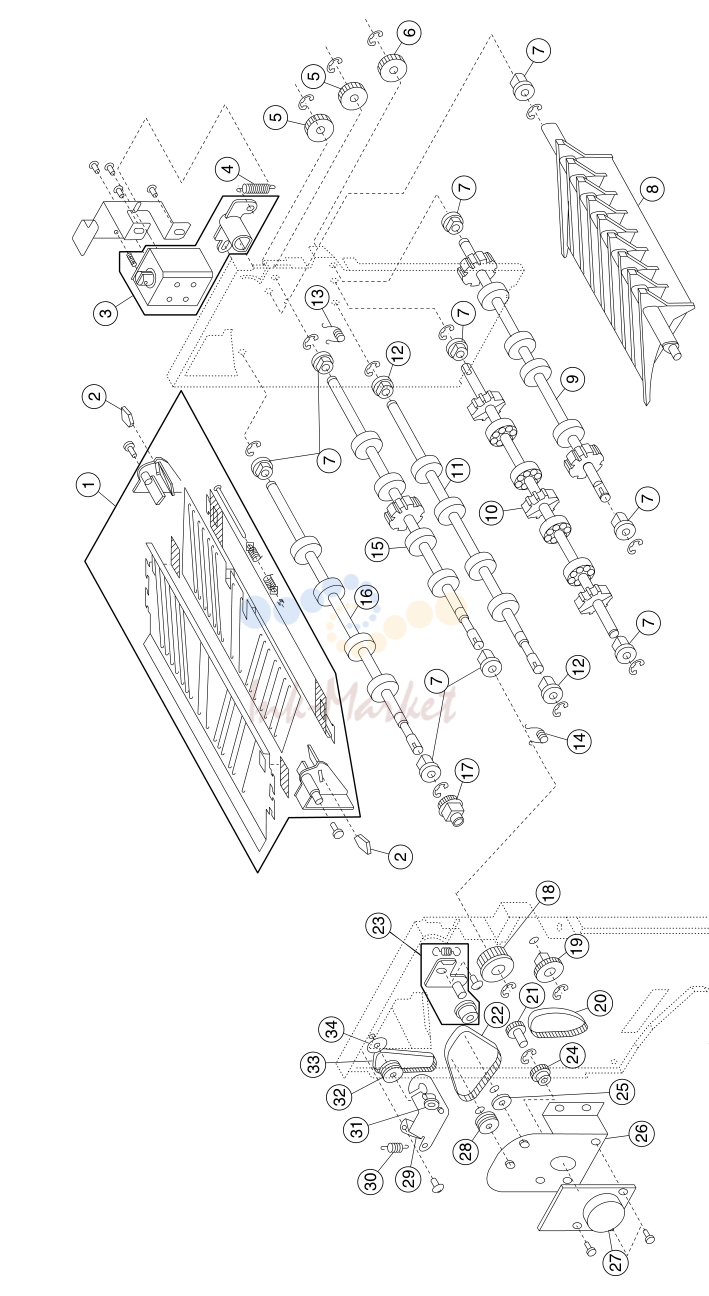

24. Assembly 26: Finisher feed 1

№	Артикул	Альт. артикул	Описание
26-1	56P9395 запросить цену →		1 Assembly, guide plate
2	56P9393 запросить цену →		2 Plate, guide holder
3	56P9334 запросить цену →		1 Assembly, solenoid
4	56P9396 запросить цену →		1 Spring, H
5	56P9397 запросить цену →		2 Gear, Z20
6	56P9398 запросить цену →		1 Gear, Z19
7	56P9311 запросить цену →		9 Bushing
8	56P9310 запросить цену →		1 Gate
9	56P9400 запросить цену →		1 Roller
10	56P9361 запросить цену →		1 Roller, patting
11	56P9401 запросить цену →		1 Roller, I
12	56P9402 запросить цену →		2 Bushing
13	56P9403 запросить цену →		1 Spring, A
14	56P9404 запросить цену →		1 Spring, F
15	56P9312 запросить цену →		1 Roller, F
16	56P9405 запросить цену →		1 Roller, G
17	56P9335 запросить цену →		1 Clutch, registration
18	56P9338 запросить цену →		1 Pulley, T56
19	56P9406 запросить цену →		1 Pulley, Z24/T42 gear
20	56P9407 запросить цену →		1 Belt, timing 60S2M184
21	56P9408 запросить цену →		1 Knob
22	56P9339 запросить цену →		1 Belt, timing 60S2M334
23	56P9305 запросить цену →		1 Assembly, tension D
24	56P9411 запросить цену →		1 Pulley
25	56P9412 запросить цену →		1 Spacer
26	56P9413 запросить цену →		1 Assembly, motor bracket
27	56P9341 запросить цену →		1 Assembly, feed motor
28	56P9414 запросить цену →		1 Pulley
29	56P9315 запросить цену →		1 Assembly, punch drive
30	56P9318 запросить цену →		1 Spring, B

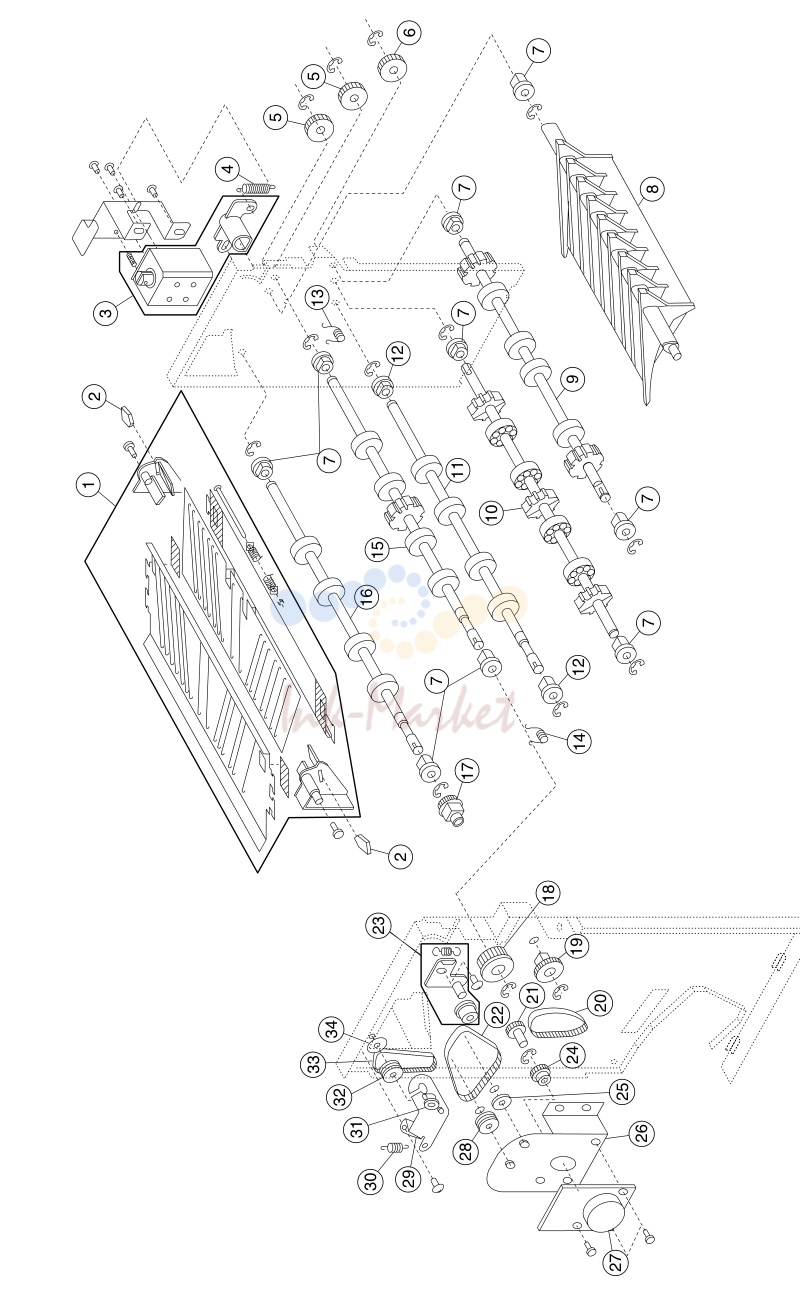

25. Assembly 26 (continued): Finisher feed 1

№	Артикул	Альт. артикул	Описание
26-31	56P9316 запросить цену →		1 Bushing
32	56P9415 запросить цену →		1 Pulley, gear Z36/T24
33	56P9317 запросить цену →		1 Belt
34	56P9417 запросить цену →		1 Flange

26. Assembly 27: Finisher feed 2

№	Артикул	Альт. артикул	Описание
27-1	56P9300 запросить цену →		1 Assembly, jogging unit
2	56P9422 запросить цену →		1 Pin, N
3	56P9423 запросить цену →		1 Pulley, Z19/Z20
4	56P9417 запросить цену →		1 Flange
5	56P9333 запросить цену →		1 Belt, timing (60S3M408)
6	56P9329 запросить цену →		1 Assembly, tractor motor
7	56P9437 запросить цену →		2 Belt, timing
8	56P9301 запросить цену →		1 Assembly, guide stack

27. Assembly 28: Finisher elevator

№	Артикул	Альт. артикул	Описание
28-1	56P9308 запросить цену →		1 Assembly, elevator motor
2	56P9448 запросить цену →		1 Washer
3	56P9449 запросить цену →		1 Pin
4	56P9450 запросить цену →		2 Pulley, wire A
5	56P9451 запросить цену →		1 Shutter
6	56P9452 запросить цену →		1 Pin, O
7	56P9453 запросить цену →		4 Roller, C
8	56P9304 запросить цену →		1 Assembly, hook front
9	56P9332 запросить цену →		2 Spring, C
10	56P9331 запросить цену →		2 Wire
11	56P9455 запросить цену →		2 Bracket
12	56P9456 запросить цену →		1 Gear, Z46/Z33
13	56P9457 запросить цену →		1 Gear, Z90/Z14
14	56P9458 запросить цену →		1 Gear, Z25/Z20
15	56P9459 запросить цену →		2 Drum, wire
16	56P9460 запросить цену →		1 Gear, Z30
17	56P9311 запросить цену →		2 Bushing
18	56P9482 запросить цену →		1 Shaft, A
19	56P9352 запросить цену →		1 Panel, lower left
20	56P9382 запросить цену →		1 Sensor
21	56P9307 запросить цену →		1 Assembly, hook rear
22	56P9463 запросить цену →		2 Pulley, wire B
23	56P9465 запросить цену →		1 Assembly, sensor

28. Assembly 29: Finisher electronics

№	Артикул	Альт. артикул	Описание
29-1	56P9306 запросить цену →		1 Assembly, upper limit sensor
2	56P9303 запросить цену →		1 Supply, power
3	56P9351 запросить цену →		1 Assembly, power supply plate
4	56P9435 запросить цену →		1 Cable, set switch
5	56P9358 запросить цену →		1 Cord, Y power
5	56P9368 запросить цену →		1 Cord, Y power (230 V only)
6	56P9342 запросить цену →		1 Assembly, bridge
7	56P9326 запросить цену →		1 Cable, DC power supply
8	56P9349 запросить цену →		1 Board, finisher control
9	56P9428 запросить цену →		1 Cable
10	56P9410 запросить цену →		1 Cable
11	56P9325 запросить цену →		1 Cable, front side panel
12	56P9343 запросить цену →		1 Assembly, sensor cable
13	56P9340 запросить цену →		1 Packet, parts
14	56P9420 запросить цену →		1 Bracket, finisher control board
15	56P9409 запросить цену →		1 Cable
16	56P9324 запросить цену →		1 Cable, sensor relay

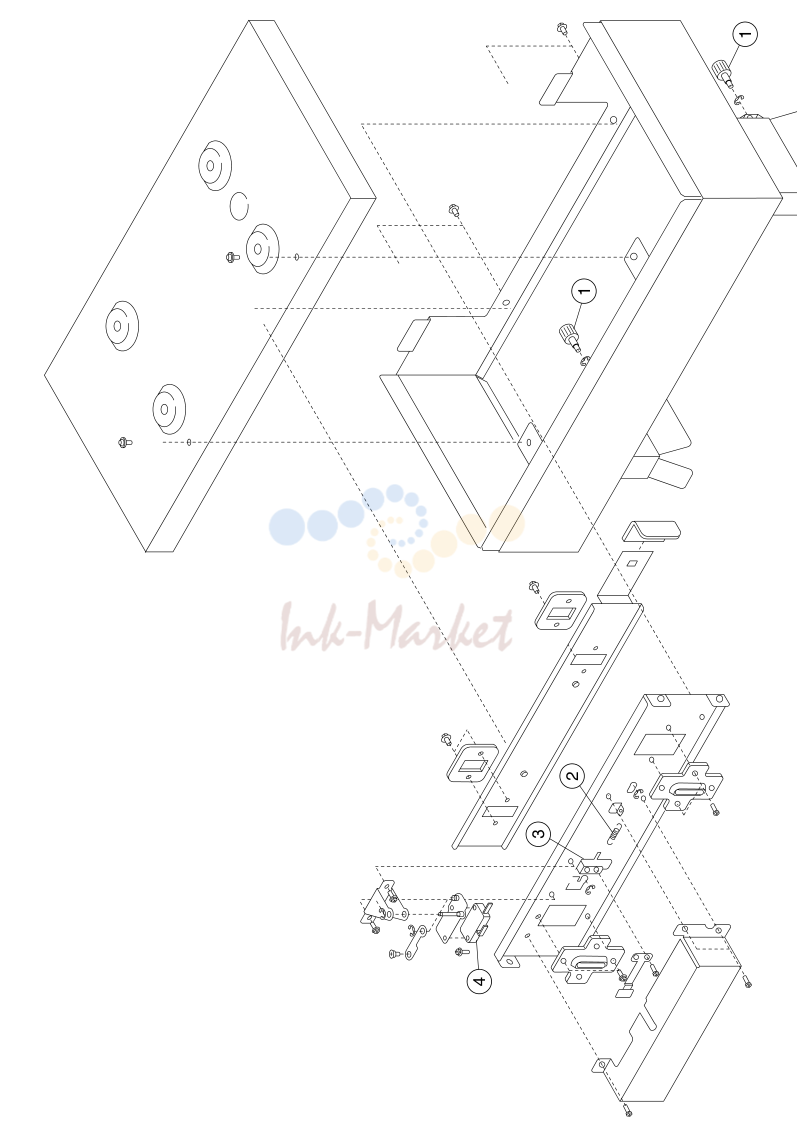

29. Assembly 30: Finisher docking 1

№	Артикул	Альт. артикул	Описание
30-1	56P9467 запросить цену →		2 Screw, thumb
2	56P9468 запросить цену →		1 Spring
3	56P9469 запросить цену →		1 Bracket
4	56P9470 запросить цену →		1 Switch, set

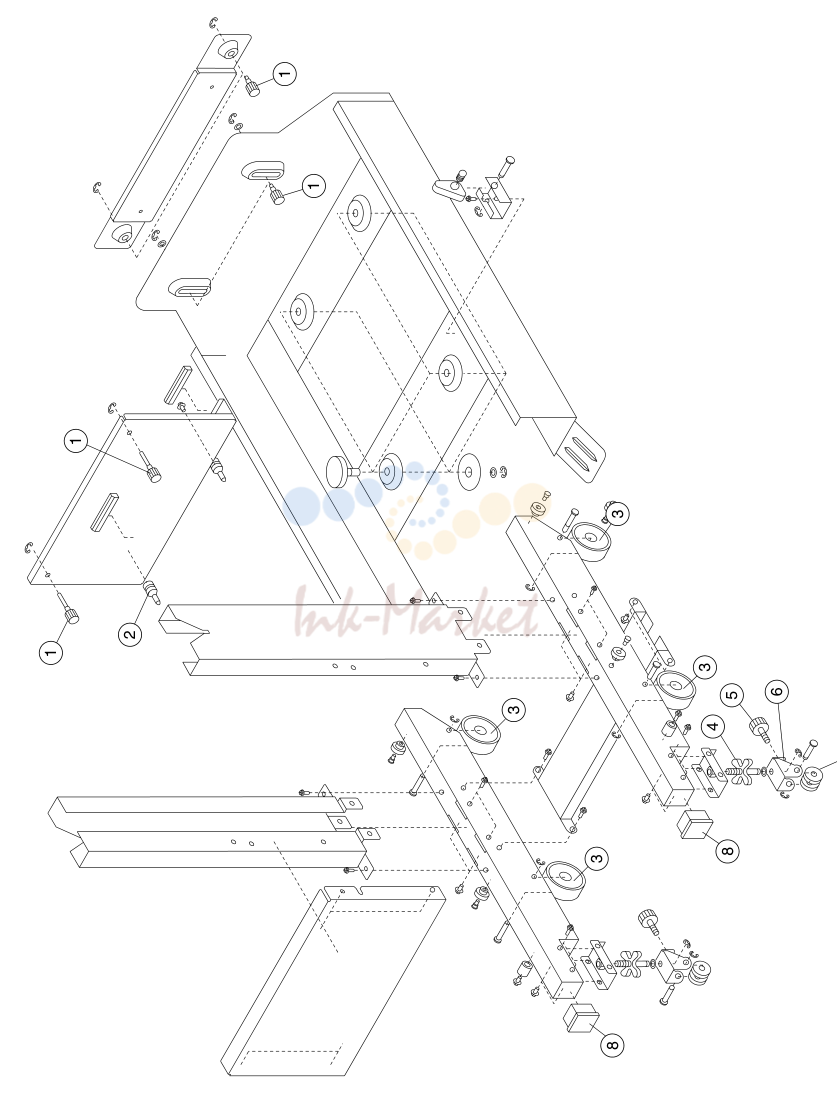

30. Assembly 31: Finisher docking 2

№	Артикул	Альт. артикул	Описание
31-1	56P9472 запросить цену →		2 Screw, lock
2	56P9473 запросить цену →		1 Stud, lock
3	56P9474 запросить цену →		4 Roller
4	56P9475 запросить цену →		2 Knob, caster
5	56P9476 запросить цену →		2 Stop, caster
6	56P9477 запросить цену →		2 Housing, caster
7	56P9478 запросить цену →		4 Caster
8	56P9479 запросить цену →		2 Cap
