Hewlett Packard c52x — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers
2. Assembly 2: Front
3. Assembly 3: Right
4. Assembly 4: Rear
5. Assembly 5: Left
6. Assembly 6: Top

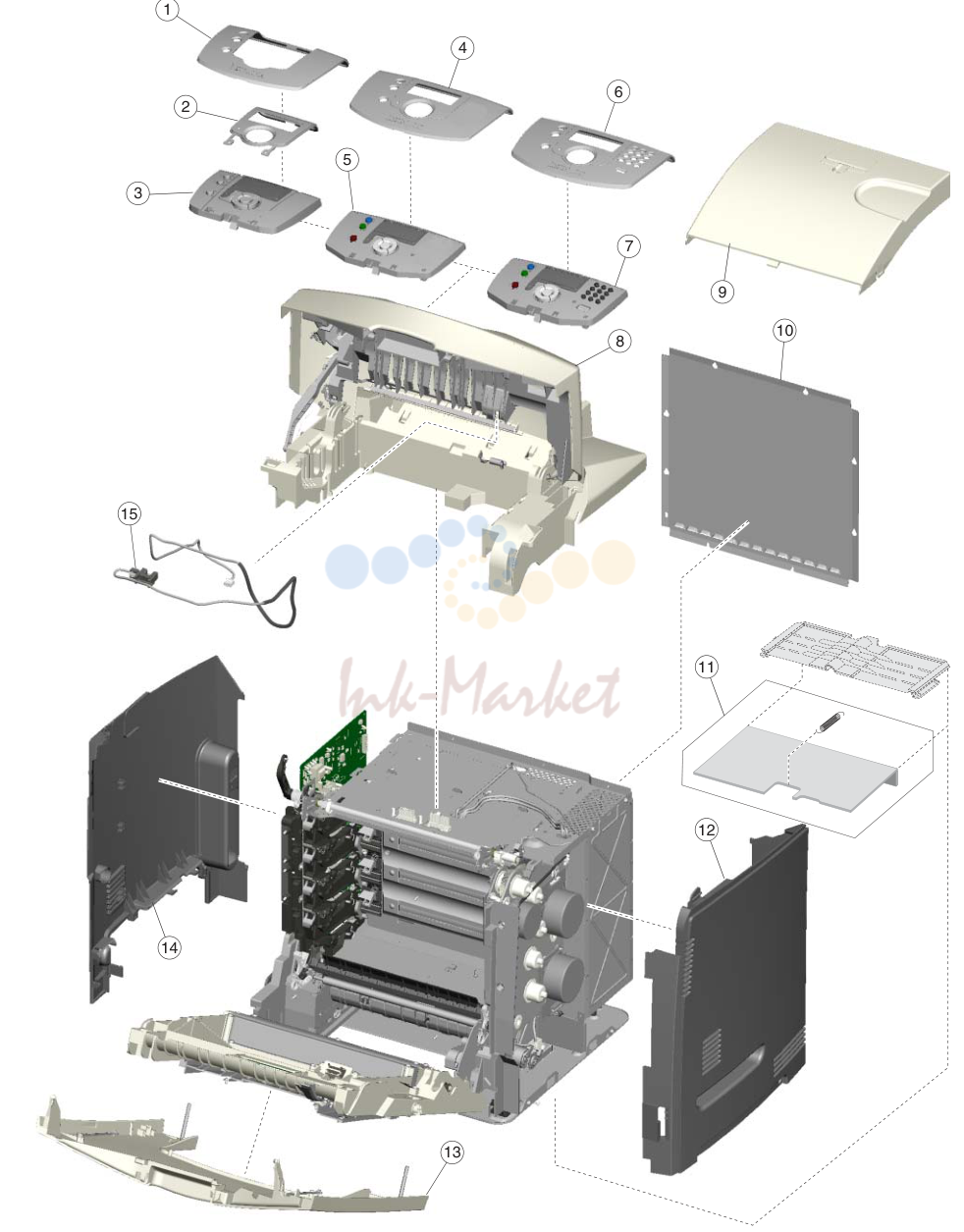

1. Assembly 1: Covers

№	Артикул	Описание
1-1	40X1415 запросить цену →	1 1 Outer bezel, C52x
2	40X1448 запросить цену →	1 1 Inner bezel, C524/C524n/C524dn
2	40X1449 запросить цену →	1 1 Inner bezel, C522n
2	40X1450 запросить цену →	1 1 Inner bezel, C520n
3	40X1414 запросить цену →	1 1 Operator panel assembly, C52x
4	40X3608 запросить цену →	1 1 Bezel, C530dn
4	40X3585 запросить цену →	1 1 Bezel, C532n
4	40X3586 запросить цену →	1 1 Bezel, C532dn
5	40X3582 запросить цену →	1 1 Operator panel assembly, C530dn/C532n/C532dn
6	40X3587 запросить цену →	1 1 Bezel, C534n
6	40X3588 запросить цену →	1 1 Bezel, C534dn
7	40X3583 запросить цену →	1 1 Operator panel assembly, C534n/C534dn
8	40X1451 запросить цену →	1 1 Top access cover assembly (network), C520n/C522n/C524n/C524dn
8	40X1412 запросить цену →	1 1 Top access cover assembly (non-network), C524
8	40X3604 запросить цену →	1 1 Top access cover assembly (network), C532n/C534n
8	40X3605 запросить цену →	1 1 Duplex top access assembly (network), C530dn/C532dn/C534dn
9	40X1422 запросить цену →	1 1 Exit tray cover, C52x
9	40X3594 запросить цену →	1 1 Exit tray cover, C53x
10	40X1427 запросить цену →	1 1 Rear cover
11	40X3612 запросить цену →	1 Paper tray dust cover with dust cover spring, C53x
12	40X1425 запросить цену →	1 1 Right cover
13	40X1443 запросить цену →	1 1 Front access door cover assembly (duplex), C524dn only
13	40X1413 запросить цену →	1 1 Front access door cover assembly (non-duplex), C520n/C522n/C524/
13	40X3602 запросить цену →	1 1 Front access door cover assembly (duplex), C530dn/C532dn/C534dn
13	40X3581 запросить цену →	1 1 Front access door cover assembly (non-duplex), C532n/C534n
14	40X1426 запросить цену →	1 1 Left cover
15	40X1440 запросить цену →	1 1 Bin full sensor with cable, C520n/C522n/C524n/C524dn
15	40X3601 запросить цену →	1 1 Bin full sensor with cable, C53x

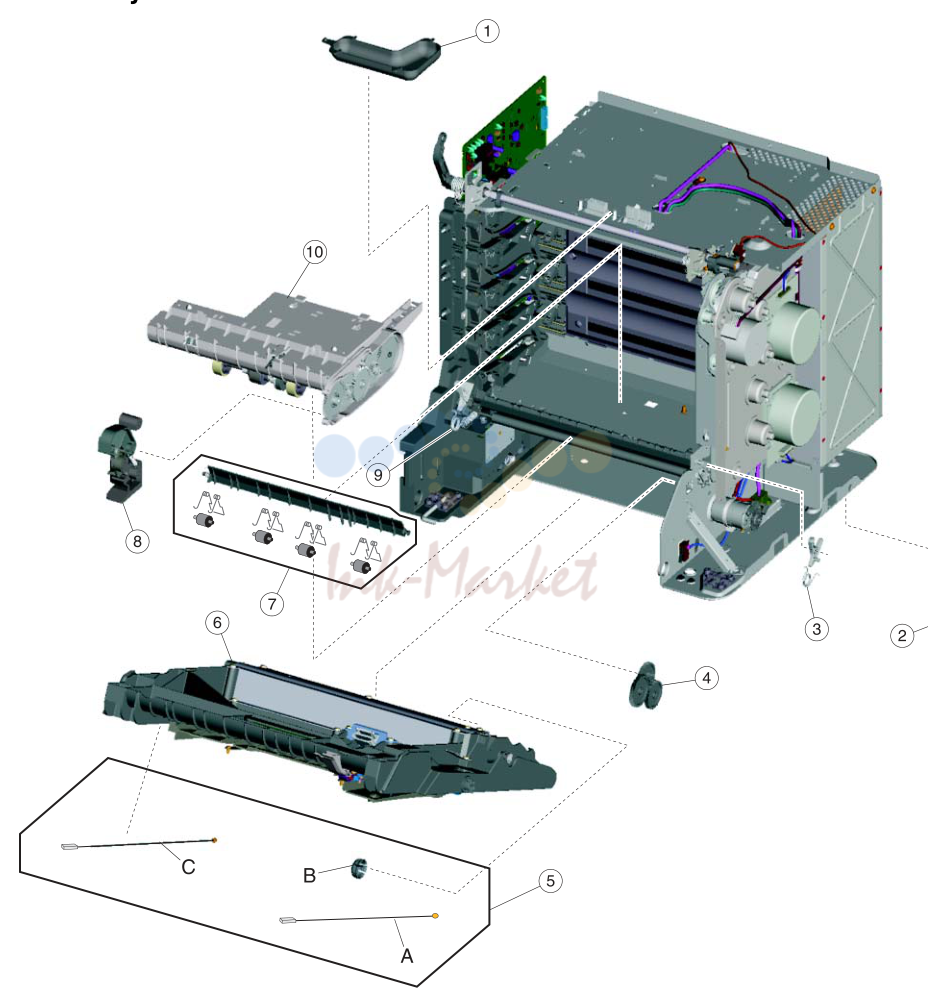

2. Assembly 2: Front

№	Артикул	Описание
2-1		1 1 Fuser cable cover, included in parts packet (P/N 40X1430), C52x
1		1 1 Fuser cable cover, included in parts packet (P/N 40X3598), C53x
2		4 1 Printer pad, included in parts packet, screws (P/N 40X1431)
3	40X1446 запросить цену →	1 1 Right bellcrank assembly
4	40X1432 запросить цену →	1 1 Bump aligner gear kit, including:
5	40X1420 запросить цену →	1 1 Front door parts packet, C52x, including
5	40X3593 запросить цену →	1 1 Front door parts packet, C53x, including
6	40X1419 запросить цену →	1 1 Duplex front door assembly, C524dn
6	40X1418 запросить цену →	1 1 Front door assembly, C520n/C522n/C524n
6	40X3592 запросить цену →	1 1 Duplex front door assembly, C530dn/C532dn/C534dn
6	40X3590 запросить цену →	1 1 Front door assembly, C532n/C534n
7	40X3615 запросить цену →	1 1 Deflector assembly, C53x
8	40X1435 запросить цену →	1 1 MPF swing arm assembly, C52x
9	40X1447 запросить цену →	1 1 Left bellcrank assembly
10	40X1405 запросить цену →	1 1 Paper pick mechanism assembly, C52x
10	40X3573 запросить цену →	1 1 Paper pick mechanism assembly, C53x

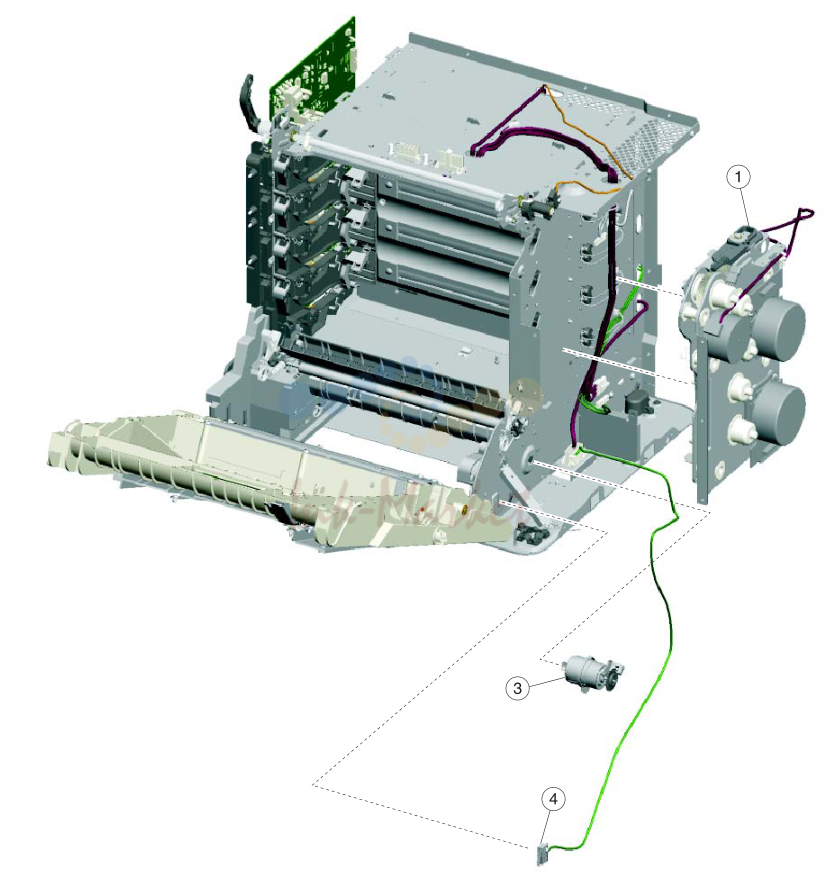

3. Assembly 3: Right

№	Артикул	Описание
3-1	40X1409 запросить цену →	1 1 EP drive assembly, C52x
1	40X3578 запросить цену →	1 1 EP drive assembly, C53x
2	40X3574 запросить цену →	1 1 Low voltage power supply, 115/230 V
3	40X1433 запросить цену →	1 1 Bump aligner motor
4	40X1436 запросить цену →	1 1 Front door 5 V interlock switch

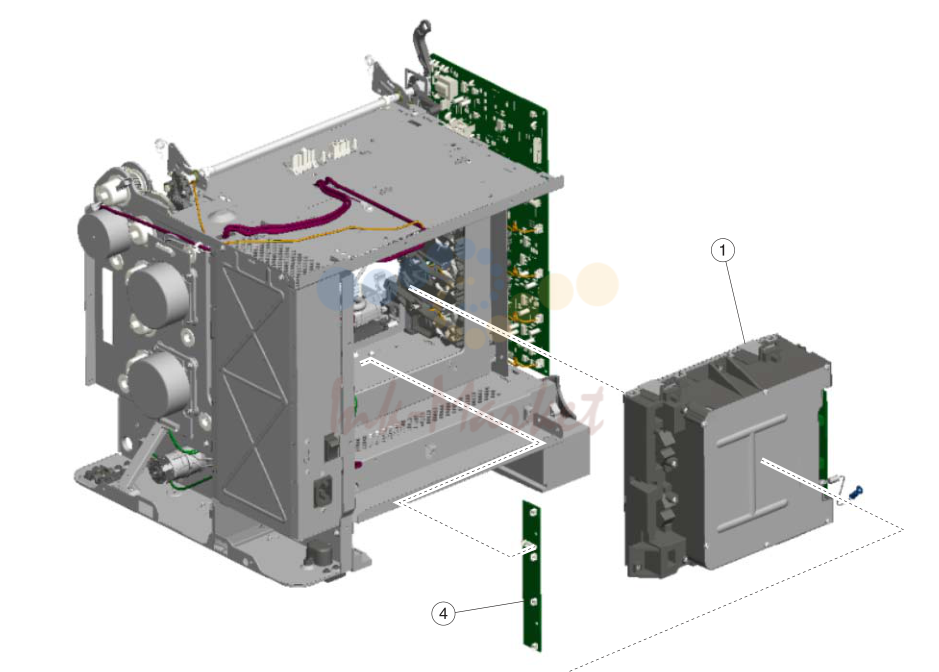

4. Assembly 4: Rear

№	Артикул	Описание
4-1	40X2167 запросить цену →	1 1 Printhead assembly, C52x
1	40X2168 запросить цену →	1 1 Printhead assembly, C53x
2	40X4218 запросить цену →	1 1 System card (network), C524n/C524dn
2	40X4219 запросить цену →	1 1 System card (network), C520n/C522n
2	40X4217 запросить цену →	1 1 System card, C524
2	40X3616 запросить цену →	1 1 System card (network), C530dn/C532n/C532dn
2	40X3617 запросить цену →	1 1 System card (network), C534n
2	40X3618 запросить цену →	1 1 System card (network), C534dn
3	40X1429 запросить цену →	1 1 System card support shield, C52x
3	40X3597 запросить цену →	1 1 System card support shield, C53x
4	40X1410 запросить цену →	1 1 Smart chip card, C52x only

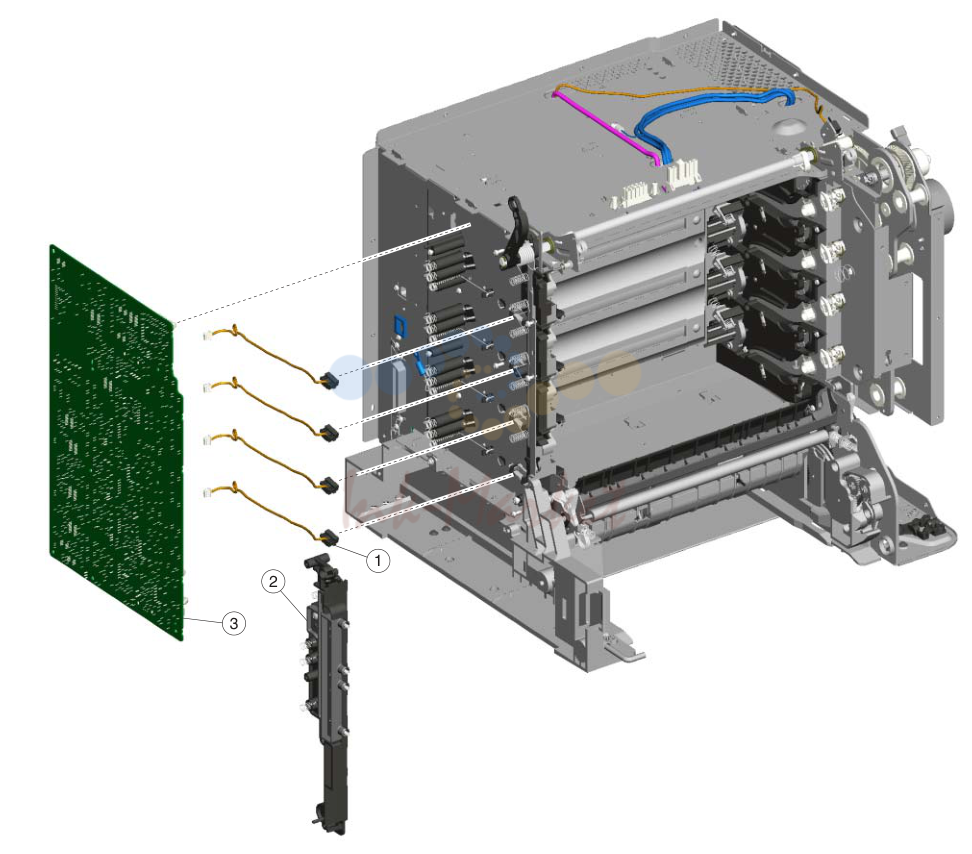

5. Assembly 5: Left

№	Артикул	Описание
5-1	40X1416 запросить цену →	4 1 Toner level sensor
2	40X1428 запросить цену →	1 1 Transfer contact assembly
3	40X1411 запросить цену →	1 1 High voltage power supply, C52x
3	40X3579 запросить цену →	1 1 High voltage power supply, C53x

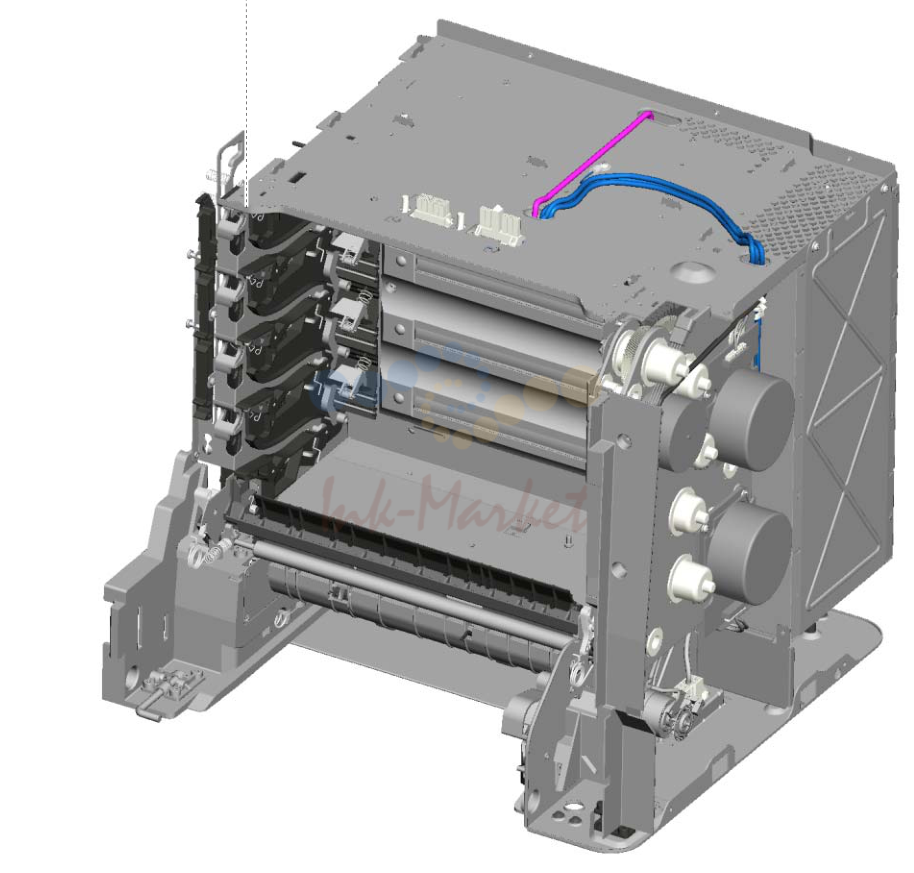

6. Assembly 6: Top

№	Артикул	Описание
7-1	40X1400 запросить цену →	1 1 Fuser assembly, 115 V, C52x
1	40X1402 запросить цену →	1 1 Fuser assembly, 230 V, C52x
1	40X1403 запросить цену →	1 1 Fuser assembly, 100 V, C52x
1	40X3569 запросить цену →	1 1 Fuser assembly, 115 V, C53x (also can be used in C52x)
1	40X3570 запросить цену →	1 1 Fuser assembly, 230 V, C53x (also can be used in C52x)
1	40X3571 запросить цену →	1 1 Fuser assembly, 100 V, C53x (also can be used in C52x)
2	40X3607 запросить цену →	4 2 Pick arm roll
3	40X1439 запросить цену →	1 1 Option tray assembly, 500-sheet option (includes tray), C522n/C524/
3	40X3600 запросить цену →	1 1 Option tray assembly, 550-sheet option (includes tray), C532n/C532dn/
4	40X1423 запросить цену →	1 1 Tray assembly, 500-sheet, C522n/C524/C524n/C524dn
4	40X3595 запросить цену →	1 1 Tray assembly, 550-sheet, C532n/C532dn/C534n/C534dn
5	40X1404 запросить цену →	1 1 MPF paper tray assembly, 250-sheet, C524/C524n/C524dn
5	40X1424 запросить цену →	1 1 Paper tray assembly, single feeder, C520n/C522n
5	40X3599 запросить цену →	1 1 MPF paper tray assembly, 250-sheet, C530dn/C532dn/C534dn
5	40X3596 запросить цену →	1 1 Paper tray assembly, single feeder, C532n, C534n
6	40X1401 запросить цену →	1 1 Transfer belt assembly, C52x
6	40X3572 запросить цену →	1 1 Transfer belt assembly, C53x
