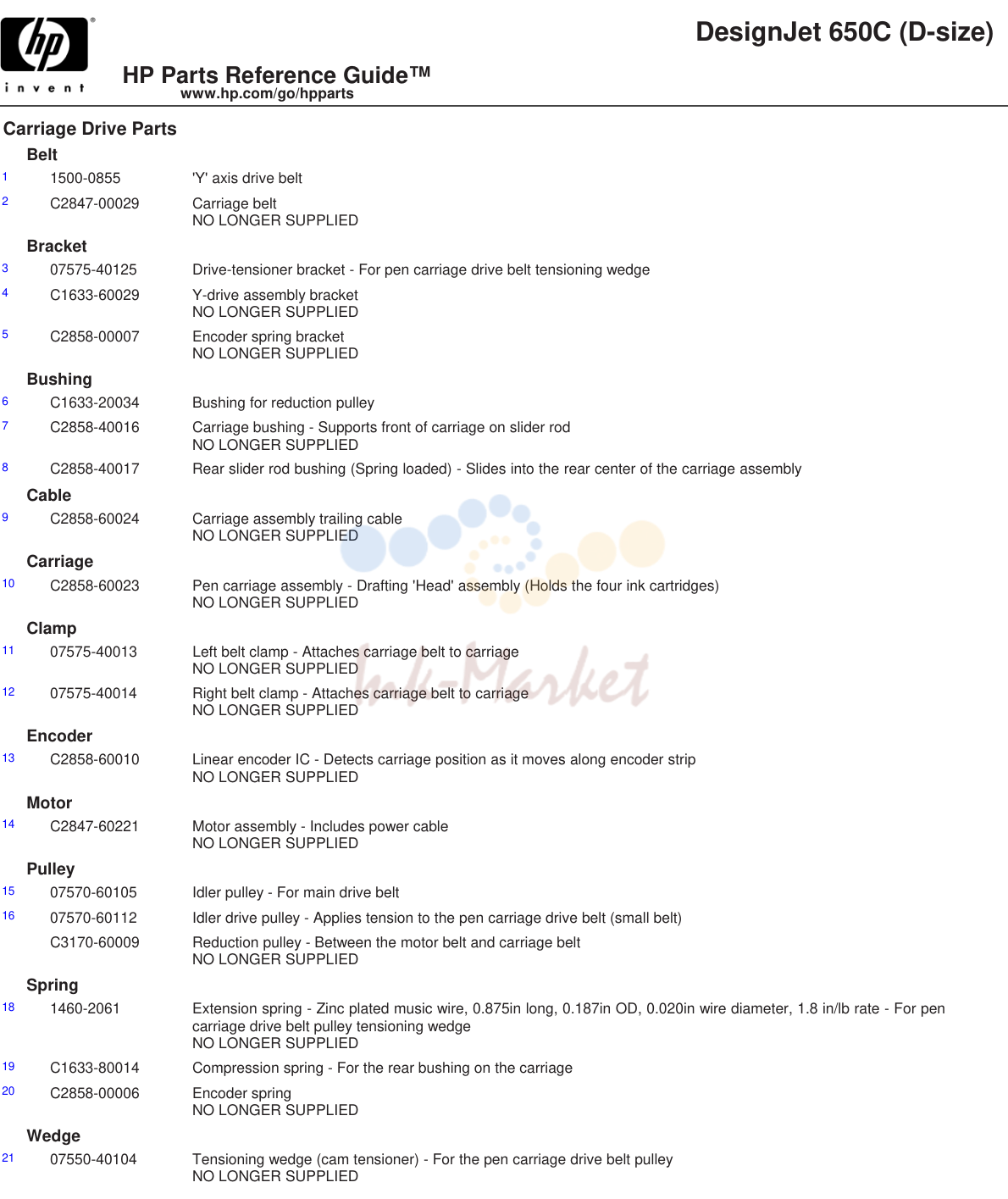

1. DesignJet 650C (D-size)

1. DesignJet 650C (D-size)

№АртикулАльт. артикулОписание
11500-0855 запросить цену →'Y' axis drive belt
2C2847-00029 запросить цену →Carriage belt
307575-40125 запросить цену →Drive-tensioner bracket - For pen carriage drive belt tensioning wedge
4C1633-60029 запросить цену →Y-drive assembly bracket
5C2858-00007 запросить цену →Encoder spring bracket
6C1633-20034 запросить цену →Bushing for reduction pulley
7C2858-40016 запросить цену →Carriage bushing - Supports front of carriage on slider rod
8C2858-40017 запросить цену →Rear slider rod bushing (Spring loaded) - Slides into the rear center of the carriage assembly
9C2858-60024 запросить цену →Carriage assembly trailing cable
10C2858-60023 запросить цену →Pen carriage assembly - Drafting 'Head' assembly (Holds the four ink cartridges)
1107575-40013 запросить цену →Left belt clamp - Attaches carriage belt to carriage
1207575-40014 запросить цену →Right belt clamp - Attaches carriage belt to carriage
13C2858-60010 запросить цену →Linear encoder IC - Detects carriage position as it moves along encoder strip
14C2847-60221 запросить цену →Motor assembly - Includes power cable
1507570-60105 запросить цену →Idler pulley - For main drive belt
1607570-60112 запросить цену →Idler drive pulley - Applies tension to the pen carriage drive belt (small belt)
181460-2061 запросить цену →Extension spring - Zinc plated music wire, 0.875in long, 0.187in OD, 0.020in wire diameter, 1.8 in/lb rate - For pen
19C1633-80014 запросить цену →Compression spring - For the rear bushing on the carriage
20C2858-00006 запросить цену →Encoder spring
2107550-40104 запросить цену →Tensioning wedge (cam tensioner) - For the pen carriage drive belt pulley
35D2152-69001 запросить цену →8MB, 80nS, 36-bit SIMM memory module
36D2156-69001 запросить цену →4MB, 80nS, 36-bit SIMM memory module
39C1633-40064 запросить цену →Media sensor mounting bracket
40C2847-60005 запросить цену →Power supply cable - Has 12 pin (F) connectors - 33cm (13 inches) long
41C2858-60011 запросить цену →Cable harness assembly which connects the main logic board to the primer assembly, the primer sensor, the drop
42C2847-60087 запросить цену →Control panel assembly - Includes ribbon cable
439170-1535 запросить цену →Split ferrite - Installed inside electronics enclosure
44C2858-60162 запросить цену →ROM SIMM (Version 5.2) - Plugs into main logic board
451818-5637 запросить цену →EEPROM (U42) - On main logic board
46C1633-00080 запросить цену →Power supply insulator (Bottom)
47C2847-00019 запросить цену →Power supply insulator (Top) - Installed over the power supply
480950-2417 запросить цену →Power supply board
49C2858-60105M запросить цену →Interconnect board
50C2858-69207 запросить цену →Main logic board
59C1633-60020 запросить цену →AC power recptacle assembly - Includes receptacle, wires, grounding lug, and socket to power supply
60C2858-60007 запросить цену →Optical primer sensor - Used to determine initial position of the primer assembly cam
61C2847-60044 запросить цену →Power switch assembly - Includes cable
62C2847-00005 запросить цену →Media bin back - For top of wire rack below plotter
63C2847-00006 запросить цену →Media bin front - Main part of wire rack below plotter
64C2847-00012 запросить цену →Media bin adjust - Adjustable media bottom stop in wire rack
651492-0145 запросить цену →Lockable caster assembly - Includes stem and washer
66C1633-00031 запросить цену →MIO slot access cover
67C2847-00010 запросить цену →Electronic enclosure cover
68C2858-40044 запросить цену →Right end cover - For end of upper stand (Chassis) assembly
69C2858-60215 запросить цену →Left end cover assembly - For end of upper stand (Chassis)
70C3185-00034 запросить цену →Cross-brace - Main structure that extends between stand legs
72C2847-60018 запросить цену →Enclosure (inner) - Metal structure that forms the base of the electronics enclosure ssembly
7407575-40012 запросить цену →Male half of hinge (on window) - For lift-up window
7507575-40111 запросить цену →Female half of hinge (on chassis) - For lift-up window
76C1633-40094 запросить цену →Holder - For 'Help' card and hand held cutter
775041-1203 запросить цену →Power switch keycap (White)
78C2847-60002 запросить цену →Leg assembly - Side support with foot bar and 2 casters
79C2858-00017 запросить цену →Nameplate - DesignJet 650C printer
80C2858-60026 запросить цену →Control panel overlay (English)
81C2858-60027 запросить цену →Control panel overlay (German)
82C2858-60028 запросить цену →Control panel overlay (Spanish)
83C2858-60029 запросить цену →Control panel overlay (French)
84C2858-60030 запросить цену →Control panel overlay (Japanese)
85C2858-60031 запросить цену →Control panel overlay (Italian)
86C2858-60033 запросить цену →Control panel overlay (Portuguese)
87C2847-00027 запросить цену →SIMM Plate - Covers access to SIMM slot connectors
88C2847-40003 запросить цену →Lift-up viewing window

2. DesignJet 650C (D-size)

2. DesignJet 650C (D-size)

№АртикулАльт. артикулОписание
188C2847-00051 запросить цену →Y-tensioner bracket on left side plate
189C3195-40076 запросить цену →Cutter bushing - Connects cutter assembly to slider rod
1911400-1021 запросить цену →Cable clamp
1929170-1533 запросить цену →Clamp - Holds ferrite in place within electronics enclosure
193C2858-60021 запросить цену →Cutter mechanism assembly - Auto cutter for rollfeed paper
1943160-0814 запросить цену →Tubeaxial fan (Matsushita FBK-09A12M2-MOD) - 12VDC, 35.3cfm - Mounting hole center spacing 82.5mm, 25.5mm
195C4704-40109 запросить цену →MIO board guide
196C1633-00033 запросить цену →MIO support - Metal housing for the plug-in MIO card - Does not include the board guides
197C2858-40001 запросить цену →Service station housing
198C2858-60003 запросить цену →Primer assembly - Mounts under the service station assembly on the left side of the plotter
199C2858-40038 запросить цену →Reservoir - Attaches to left side chassis - Ink absorber is inserted into this reservoir
200C2847-60069 запросить цену →Sensor assembly (for lift-up window)
201C2858-60152 запросить цену →Service station kit - Includes service station cap, 4 primer tubes, absorber, sled, wiper, drop detect sensor, and bail
202C4723-80027 запросить цену →Cutter shim / bail spring
203C4713-60098 запросить цену →Encoder strip assembly (D-size) - Includes encoder strip and encoder strip spring
220C2858-00078 запросить цену →Absorber
221C2858-60114 запросить цену →Bail assembly - Has star wheel assemblies attached
222C2858-60209 запросить цену →Bail lift mechanism kit - Includes cam gear, engaging lever, engaging lever gear, engaging lever spring, Y-tensioner
2231410-0708 запросить цену →Sleeve bearing - Used on left end of overdrive assembly
224C1633-40037 запросить цену →Right bail bracket
225C1633-40038 запросить цену →Left bail bracket
226C2847-00051 запросить цену →Y-tensioner bracket on left side plate
227C2847-60019 запросить цену →Ribbon cable - 5 pin (F) connector to 5 pin (F) connector - 40.3cm (15.9 inches) long
228C1633-40052 запросить цену →Bail lift cam - Activates the bail lift lever (part of the bail lift mechanism kit)
230C1633-40019 запросить цену →Overdrive gear cluster
231C1633-40027 запросить цену →Bail engaging lever gear
232C1633-40028 запросить цену →Bail lift cam gear
233C4705-60089 запросить цену →Clutch / overdrive gear assembly
234C1633-40030 запросить цену →Pinchwheel manual lift handle - Paper loading lever
2350510-0083 запросить цену →Retaining E-ring - 0.250-in diameter, steel zinc-dichromate dip
236C2847-40013 запросить цену →Bail engaging lever - Used to move engaging lever gear
237C2848-60003 запросить цену →Motor/encoder assembly (includes helical drive gear) - 'X' axis drive - NOTE: motor and gear are only sold as a set
238C1633-20006 запросить цену →'X' axis motor mount
239C1633-40089 запросить цену →Overdrive mount block
240C4705-60121 запросить цену →Overdrive assembly (D) - Includes roller, enclosure, bushings
241C1633-00009 запросить цену →Axial Bias Plate - Installed between the paper drive (Platen) Roller Assembly and the right frame
242C2847-00041 запросить цену →Entry Platen - Installed over the paper drive (Platen) roller assembly
243C2858-40039 запросить цену →Ink drop reservoir - Installs on right side of plotter
244C4699-60042 запросить цену →Paper drive (Platen) roller assembly - Long gear driven roller - Includes roller and mark encoder
245C2847-60021 запросить цену →Media sensor assembly - Includes cable
247C3180-60034 запросить цену →Pincharm sensor - Includes cable
248C1633-80006 запросить цену →Bail engaging lever spring

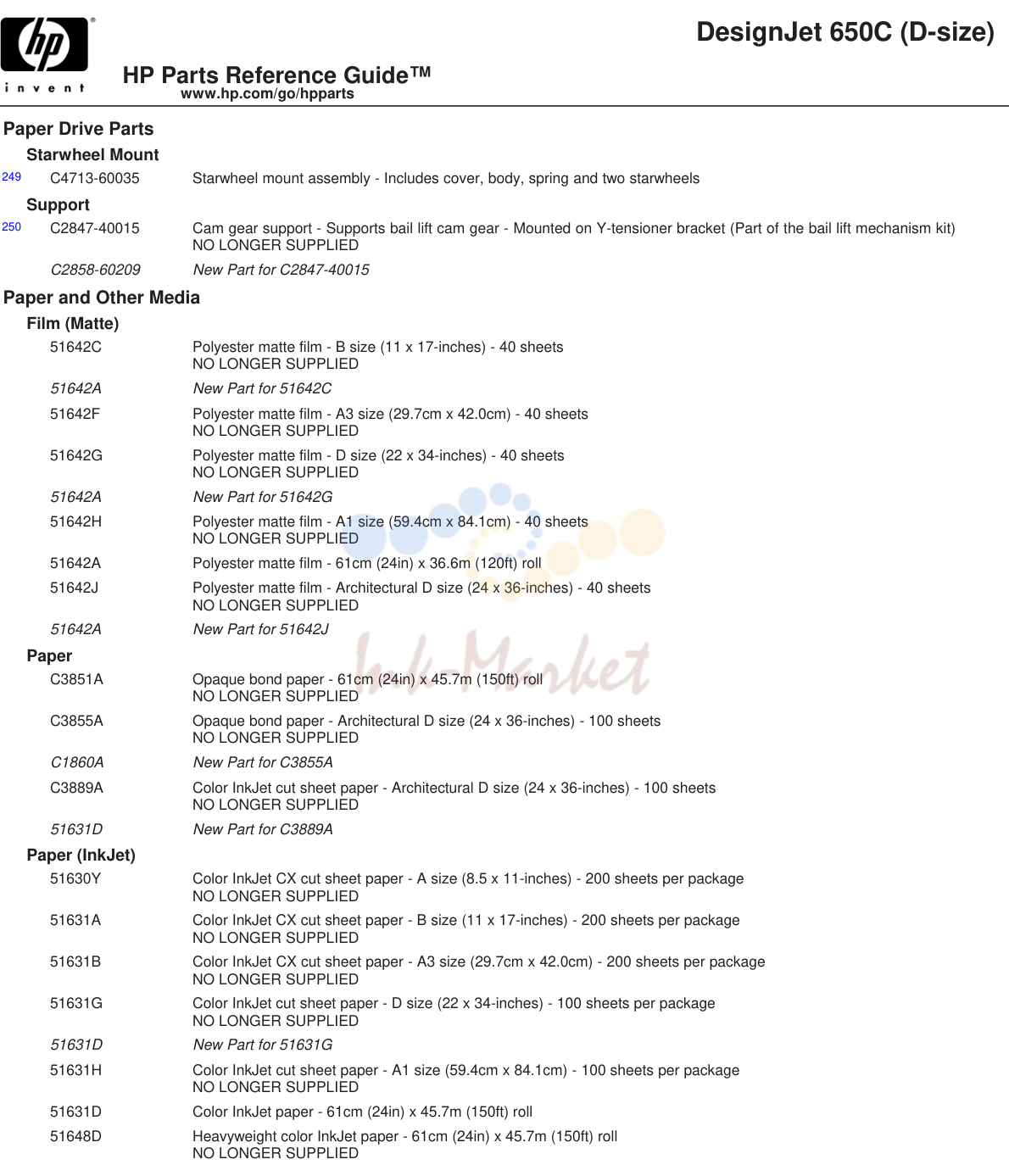

3. DesignJet 650C (D-size)

3. DesignJet 650C (D-size)

№АртикулАльт. артикулОписание
251C4704-60199 запросить цену →Brake/housing assembly (on right side) - Accepts the flange end of the spindle rod assembly - Includes the 2 housing
252C4705-60084 запросить цену →Rollfeed access cover - Opens forward to allow access to paper spindle assembly - Includes cover and springs
253C2858-40043 запросить цену →Spindle end cap (small) (or core spacer) - Removes for loading the media roll
254C3172-40006 запросить цену →Spindle end cap (large)
255C4704-60082 запросить цену →Housing assembly (on left side)
256C2847-60093 запросить цену →Rollfeed spindle rod assembly (D-size) - Includes spindle and end caps
257C3172A запросить цену →D/A1 rollfeed spindle rod assembly for DesignJet 6xx/7xx - Includes spindle and end caps
258C2847-80001 запросить цену →Extension spring - Holds the rollfeed access cover closed
