Содержание
- 1. Assembly 1: Covers
- 2. Assembly 2: Imaging
- 3. Assembly 3: Tray assemblies
- 4. Assembly 4: Electronics 2
- 5. Assembly 5: Frame

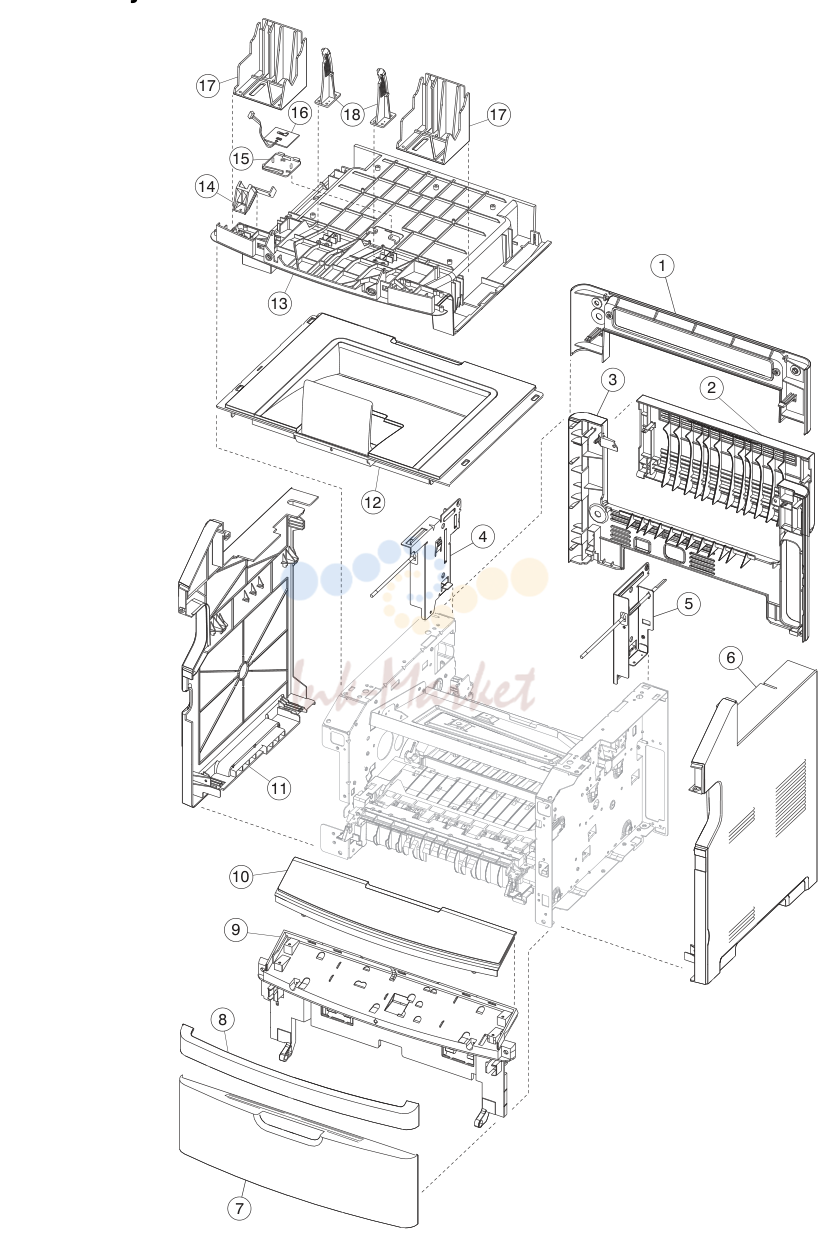

1. Assembly 1: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X5827 запросить цену → | 1 1 Mid rear cover | |
| 2 | 40X5839 запросить цену → | 1 1 Rear door | |
| 3 | 40X5838 запросить цену → | 1 1 Rear cover | |
| 4 | 40X5820 запросить цену → | 1 1 Rear left frame assembly | |
| 5 | 40X5821 запросить цену → | 1 1 Rear right frame assembly | |
| 6 | 40X5822 запросить цену → | 1 1 Right side cover | |
| 7 | 40X5379 запросить цену → | 1 1 Front door cover | |
| 8 | 40X5359 запросить цену → | 1 1 Nameplate cover | |
| 9 | 40X5806 запросить цену → | 1 1 Lower AIO access assembly | |
| 10 | 40X5778 запросить цену → | 1 1 Front access door cover | |
| 11 | 40X5823 запросить цену → | 1 1 Left side cover | |
| 12 | 40X5614 запросить цену → | 1 1 Top cover assembly | |
| 13 | 40X5811 запросить цену → | 1 1 Tub cover assembly | |
| 14 | 40X5809 запросить цену → | 1 1 USB cable mount bracket | |
| 15 | 40X5834 запросить цену → | 1 1 Output bin LED lens | |
| 16 | 40X5835 запросить цену → | 1 1 Output bin LED | |
| 17 | 40X5815 запросить цену → | 2 1 Op panel support | |
| 18 | 40X5814 запросить цену → | 2 1 Display rotation support |

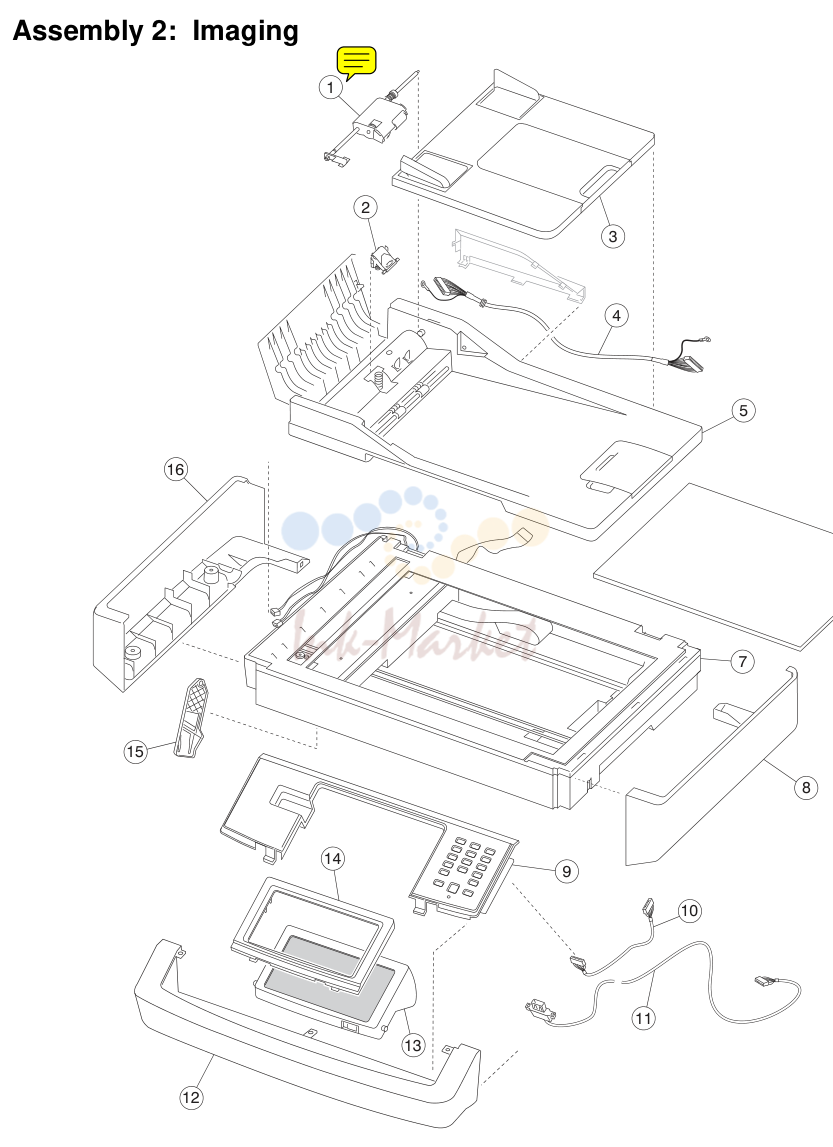

2. Assembly 2: Imaging
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X7545 ✓ в наличии | 1 1 ADF Separator roll | |
| 2 | 40X5472 ✓ в наличии | 1 1 ADF Separator pad | |
| 3 | 40X5470 ✓ в наличии | 1 1 ADF input tray | |
| 4 | 40X5540 запросить цену → | 1 1 ADF cable | |
| 5 | 40X5824 ✓ в наличии | 1 1 Duplex ADF unit | |
| 6 | 40X5804 ✓ в наличии | 1 1 Flatbed cushion | |
| 7 | 40X5825 запросить цену → | 1 1 Flatbed module | |
| 8 | 40X5818 запросить цену → | 1 1 Right scanner cover | |
| 9 | 40X5836 запросить цену → | 1 1 Operator panel button assembly | |
| 10 | 40X5810 запросить цену → | 1 1 UICC Cable (Operator panel cable) | |
| 11 | 40X5831 запросить цену → | 1 1 Operator panel USB cable | |
| 12 | 40X5826 запросить цену → | 1 1 Scanner front cover | |
| 13 | 40X5837 запросить цену → | 1 1 Op panel display | |
| 14 | 40X0399 запросить цену → | 1 1 Op panel display bezel X463 | |
| 14 | 40X0400 запросить цену → | 1 1 Op panel display bezel X464 | |
| 14 | 40X0401 запросить цену → | 1 1 Op panel display bezel X466 | |
| 15 | 40X5813 запросить цену → | 1 1 Kickstand support | |
| 16 | 40X5819 запросить цену → | 1 1 Left scanner cover |

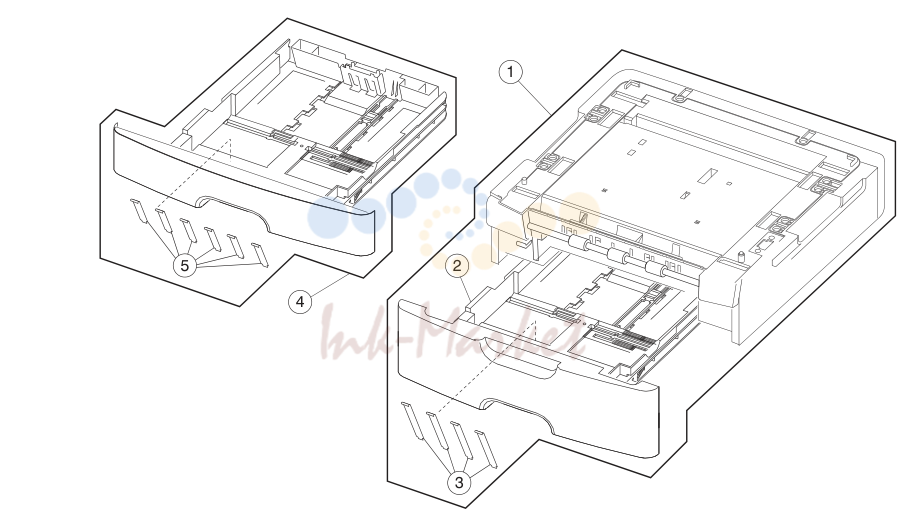

3. Assembly 3: Tray assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 40X5398 запросить цену → | 1 1 Optional 250-sheet tray (new asm) | |
| 1 | 40X5399 запросить цену → | 1 1 Optional 550-sheet tray(new asm) | |
| 2 | 40X5394 запросить цену → | 1 1 250-sheet (Tray 2) assembly (new asm) | |
| 2 | 40X5395 запросить цену → | 1 1 550-sheet (Tray 2) assembly (new asm) | |
| 3 | 40X2855 запросить цену → | 1 4 Tray 2 wear strips (550-sheet tray only) (new asm) | |
| 4 | 40X5381 ✓ в наличии | 1 1 Primary tray | |
| 5 | 40X5382 запросить цену → | 1 6 Wear strips (250-sheet trays, optional and primary) (new asm) |

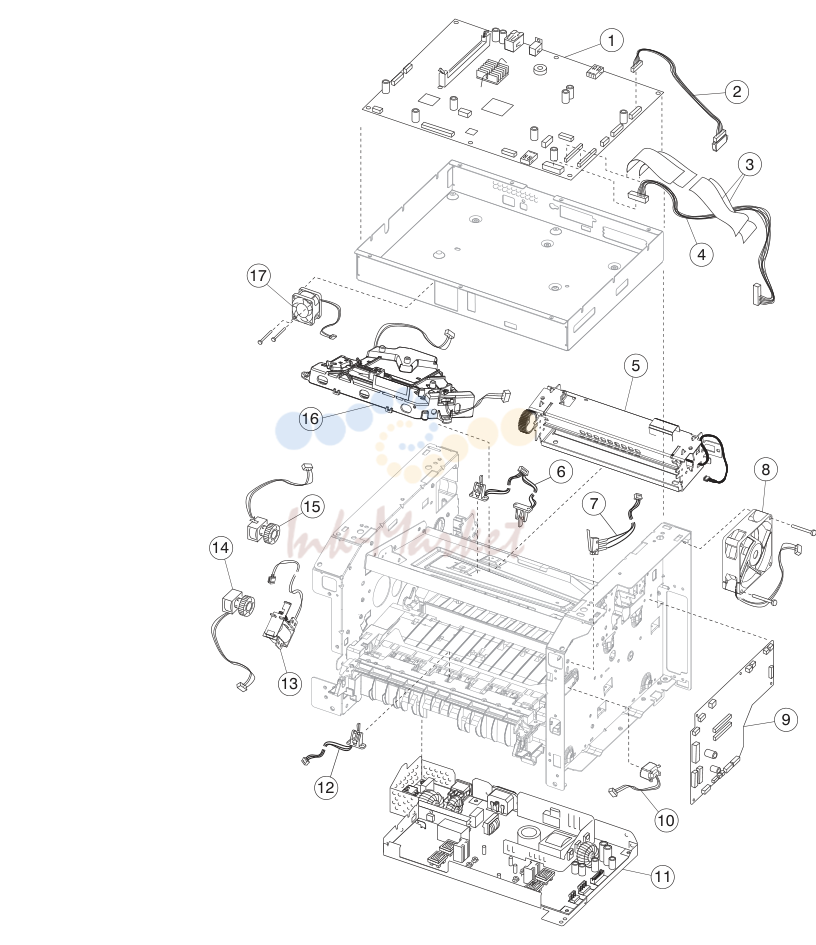

4. Assembly 4: Electronics 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 40X5829 запросить цену → | 1 1 Controller board | |
| 2 | 40X5816 запросить цену → | 1 1 LSU hsync extension cable | |
| 3 | 40X5832 запросить цену → | 1 2 Stairway cable | |
| 4 | 40X5833 запросить цену → | 1 1 Controller board cable | |
| 5 | 40X5344 запросить цену → | 1 1 Fuser assembly, 115 V | |
| 5 | 40X5345 ✓ в наличии | 1 1 Fuser assembly, 230 V | |
| 5 | 40X5346 запросить цену → | 1 1 Fuser assembly, 100 V | |
| 6 | 40X5365 ✓ в наличии | 1 1 Duplex and media sensor assembly | |
| 7 | 40X5360 ✓ в наличии | 1 1 Access door open sensor assembly | |
| 8 | 40X5392 ✓ в наличии | 1 1 Cooling fan (screws included) | |
| 9 | 40X5830 запросить цену → | 1 1 Engine board, | |
| 10 | 40X5385 ✓ в наличии | 1 1 Toner low sensor | |
| 11 | 40X5842 запросить цену → | 1 1 LVPS/HVPS card assembly, 110 V | |
| 11 | 40X5841 запросить цену → | 1 1 LVPS/HVPS card assembly, 220 V | |
| 12 | 40X5366 ✓ в наличии | 1 1 Manual input sensor assembly | |
| 13 | 40X5369 ✓ в наличии | 1 1 Manual feed solenoid | |
| 14 | 40X5371 ✓ в наличии | 1 1 MPF feed clutch | |
| 15 | 40X5370 ✓ в наличии | 1 1 Media feed (ACM) clutch | |
| 16 | 40X5387 ✓ в наличии | 1 1 LSU, (printhead) | |
| 17 | 40X5805 ✓ в наличии | 1 1 Controller board fan |

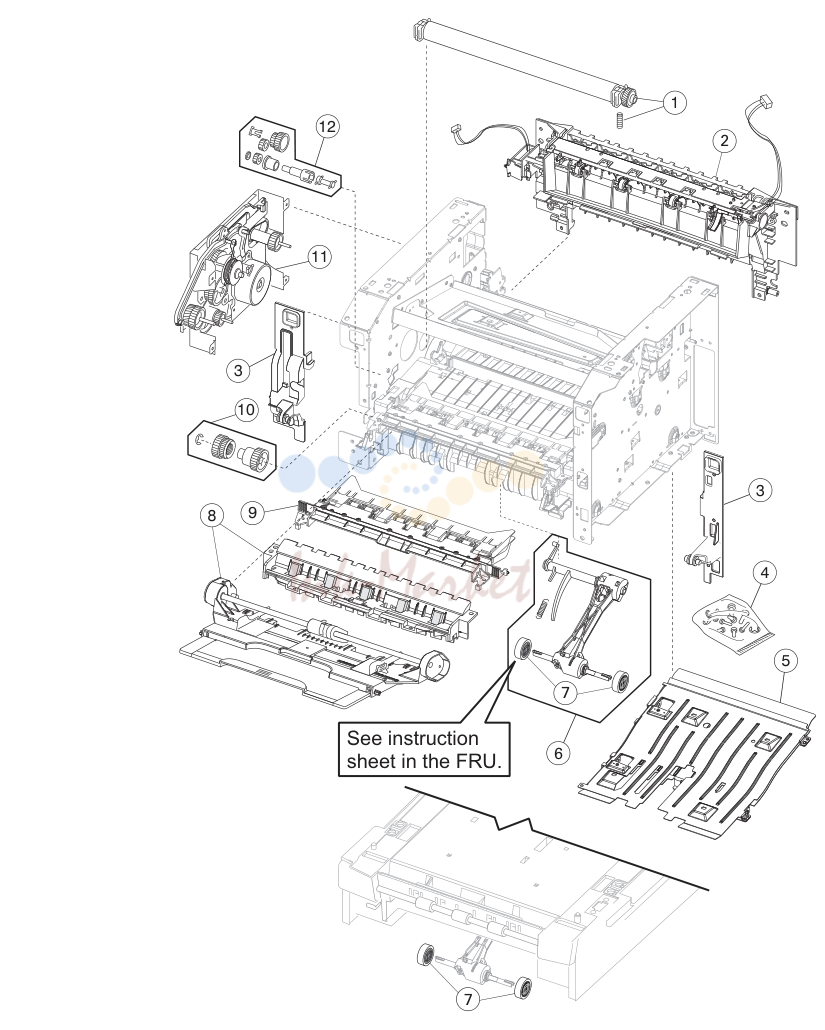

5. Assembly 5: Frame
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-1 | 40X5364 ✓ в наличии | 1 Transfer roll, bearings, gear, spring (CBM) | |
| 2 | 40X5372 ✓ в наличии | 1 Media exit guide assembly (redrive) | |
| 3 | 40X5397 запросить цену → | 1 1 Front mounts | |
| 4 | 40X5396 запросить цену → | N/A Screws, miscellaneous | |
| 5 | 40X5380 ✓ в наличии | 1 1 Complete duplex assembly | |
| 6 | 40X5453 запросить цену → | 1 1 Media (ACM) drive assembly | |
| 7 | 40X5451 ✓ в наличии | 2 2 Paper feed, ACM tires | |
| 7 | 40X5440 ✓ в наличии | 1 2 Tray 2 paper feed tires | |
| 8 | 40X5358 запросить цену → | 1 1 MPF tray assembly | |
| 9 | 40X5383 ✓ в наличии | 1 1 Upper front frame assembly | |
| 10 | 40X5368 ✓ в наличии | 1 1 Manual feed clutch CBM | |
| 11 | 40X5367 ✓ в наличии | 1 1 Main drive gearbox (in motor) | |
| 12 | 40X5363 ✓ в наличии | 1 1 Duplex gear drive CBM |
