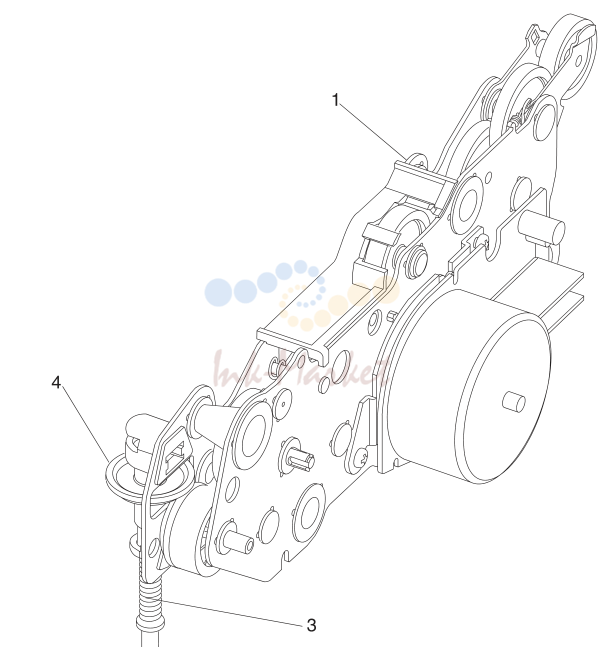

- 11. Assembly 10: Main Drive

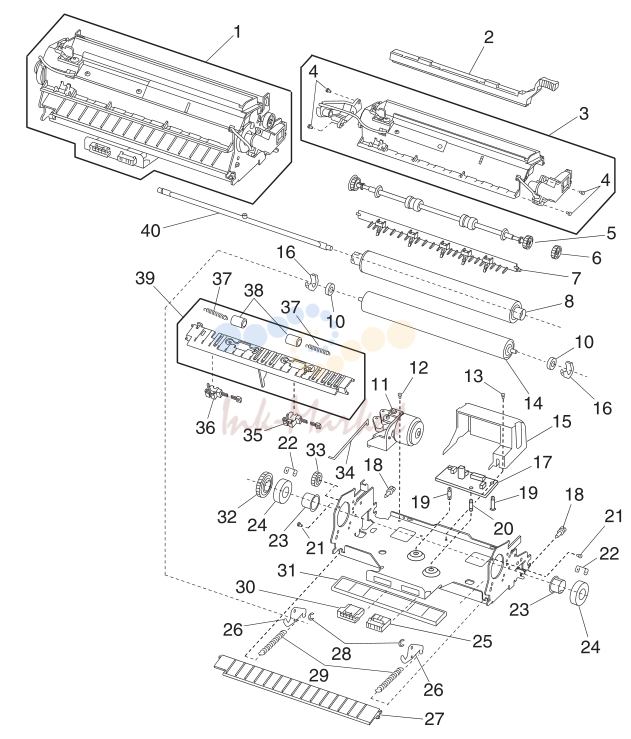

- 12. Assembly 12: Hot Roll Fuser
- 13. Assembly 12: Hot Roll Fuser (continued)
- 14. Assembly 15: Electronics

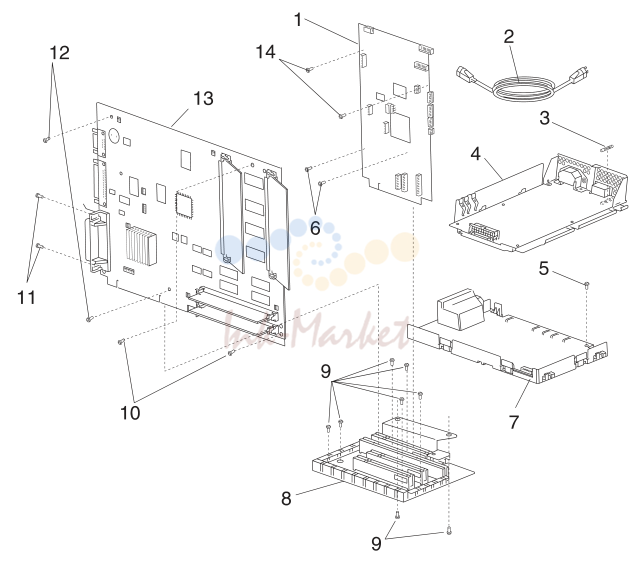

- 15. Assembly 15: Electronics (continued)
- 16. Assembly 15: Electronics (continued)

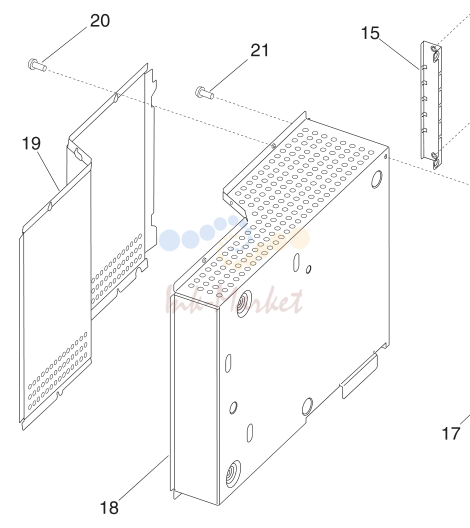

- 17. Assembly 15: Electronics (continued)
- 18. Assembly 15: Electronics (continued)

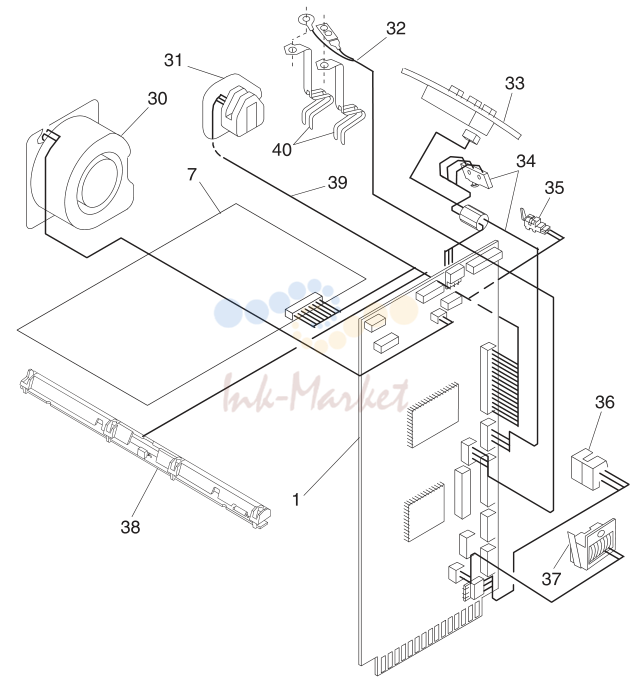

- 19. Assembly 15: Electronics (continued)
- 20. Assembly 15: Electronics (continued)
- 21. Assembly 16: 250 Sheet Tray

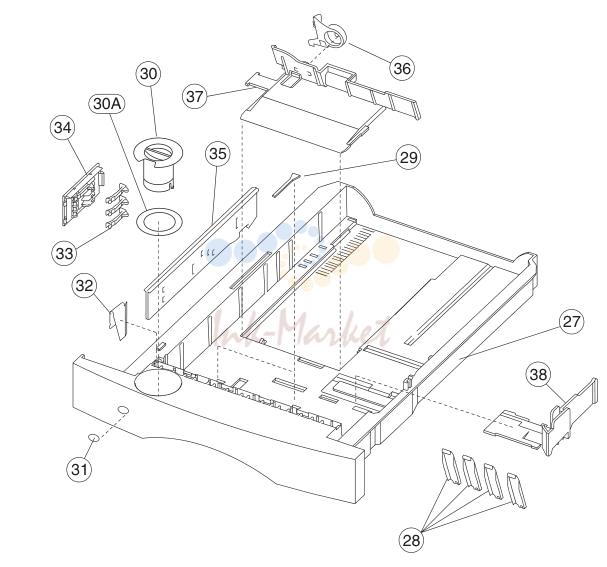

- 22. Assembly 16: 250 Sheet Tray (continued)
- 23. Assembly 16: 250 Sheet Tray (continued)
- 24. Assembly 17: 500 Sheet Tray

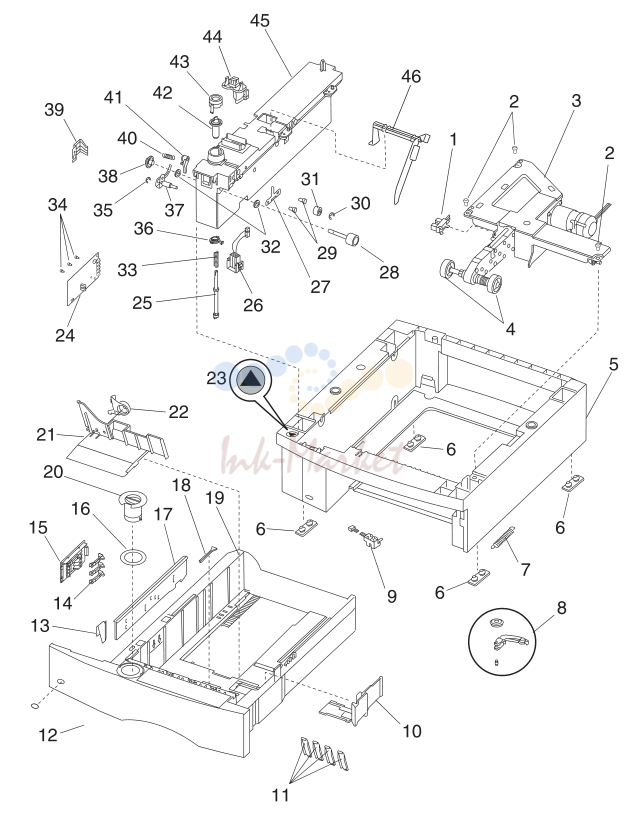

- 25. Assembly 17: 500 Sheet Tray (continued)
- 26. Assembly 18: Duplex
- 27. Assembly 18: Duplex (continued)

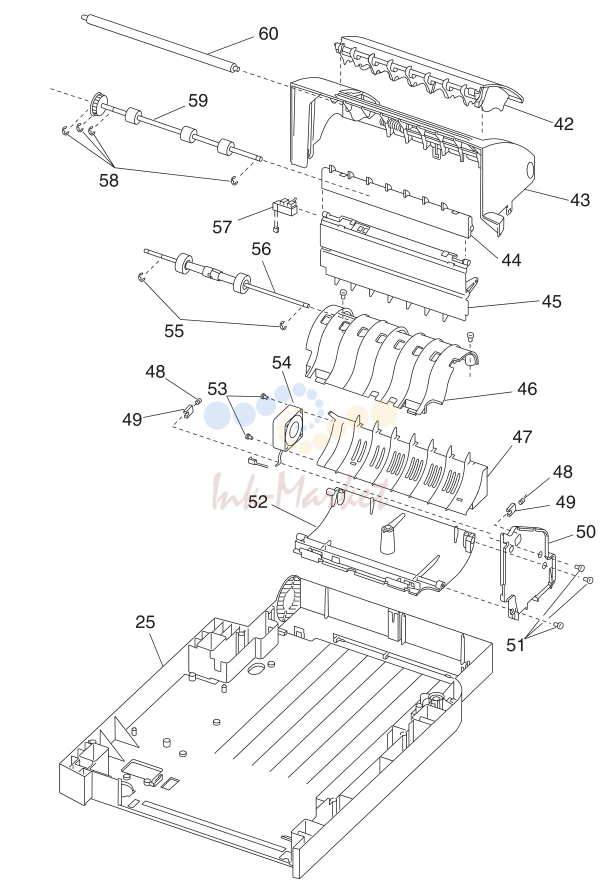

- 28. Assembly 18: Duplex (continued)

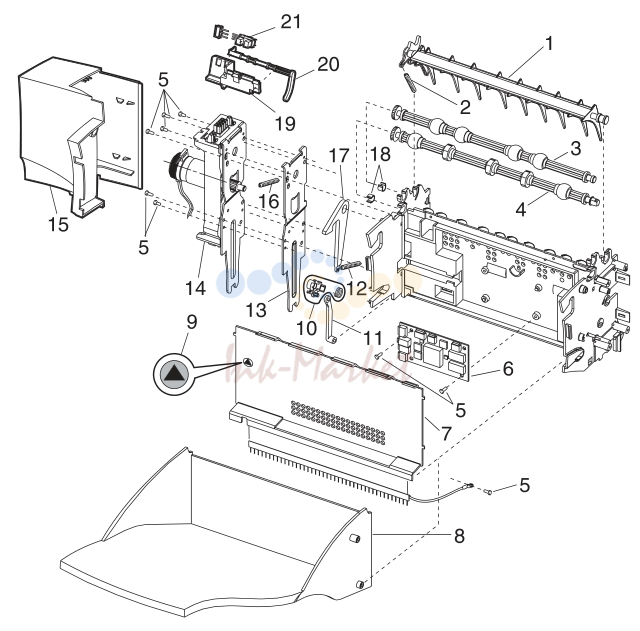

- 29. Assembly 19: Output Expander
- 30. Assembly 19: Output Expander (continued)
- 31. Assembly 20: Envelope Feeder
- 32. Assembly 20: Envelope Feeder (continued)
- 33. Assembly 21: High Capacity Feeder
- 34. Assembly 21: High Capacity Feeder (continued)
- 35. Assembly 21: High Capacity Feeder (continued)
- 36. Assembly 21: High Capacity Feeder (continued)
- 37. Assembly 21: High Capacity Feeder (continued)
- 38. Assembly 21: High Capacity Feeder (continued)
- 39. Assembly 21: High Capacity Feeder (continued)
- 40. Assembly 22: Kiosk - Vertical Paper Adapter
- 41. Assembly 23: Kiosk - Horizontal Paper Adapter
- 42. Assembly 24: High-Capacity Output Stacker
- 43. Assembly 24: High-Capacity Output Stacker (cont’d)
- 44. Assembly 24: High-Capacity Output Stacker (cont’d)
- 45. Assembly 25: 5-Bin Mailbox
- 46. Assembly 25: 5-Bin Mailbox (continued)

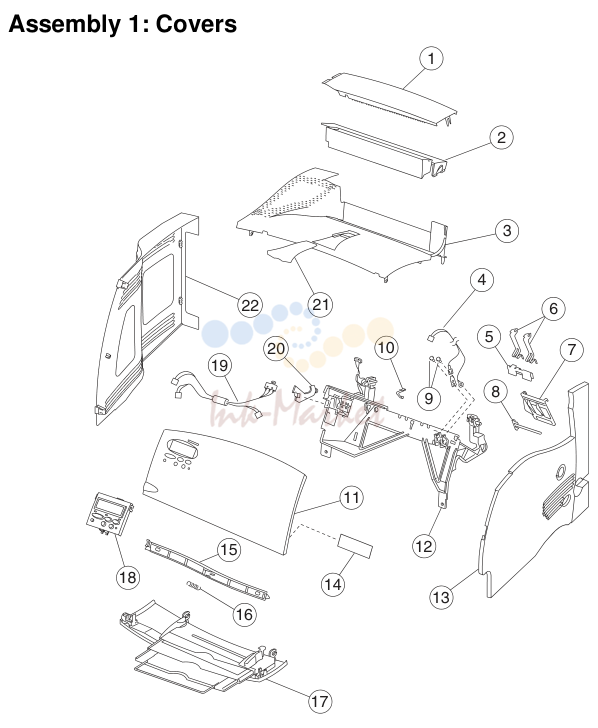

1. Assembly 1: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 99A1512 запросить цену → | 1 Cover Assembly, Redrive Cap | |
| 1-2 | 99A1508 запросить цену → | 1 Cover, Fuser Wick Assembly | |
| 1-3 | 99A1506 запросить цену → | 1 Cover Asm, Laser Assembly 010/212/23v/ | |
| 1-3 | 99A1507 запросить цену → | 1 Cover Asm, Laser 500 Output 414/616/41b/ | |
| 1-4 | 99A1593 запросить цену → | 1 Cable, Smart Cartridge | |
| 1-5 | 99A0816 запросить цену → | 1 Contact, Smart Cartridge Ground | |
| 1-6 | 99A0815 запросить цену → | 2 Contact, Smart Cartridge | |
| 1-7 | 99A1595 запросить цену → | 1 Cover, Smart Cartridge Contact | |
| 1-8 | 99A0834 запросить цену → | 1 Plunger, Overstress Smart Cartridge | |
| 1-9 | 2 Screws, Contact Mounting PP 99A0263 | ||
| 1-10 | 99A1524 запросить цену → | 1 Cartridge Load Spring | |
| 1-11 | 99A1775 запросить цену → | 1 Kit, Upper Front Cover with Labels | |
| 1-12 | 99A1503 запросить цену → | 1 Hinge, Upper Front Cover | |
| 1-13 | 99A1504 запросить цену → | 1 Cover, RIght Side 010/212/23v/23e | |
| 1-13 | 99A1505 запросить цену → | 1 Cover, Right Side 414/616/41b/41e/41l |

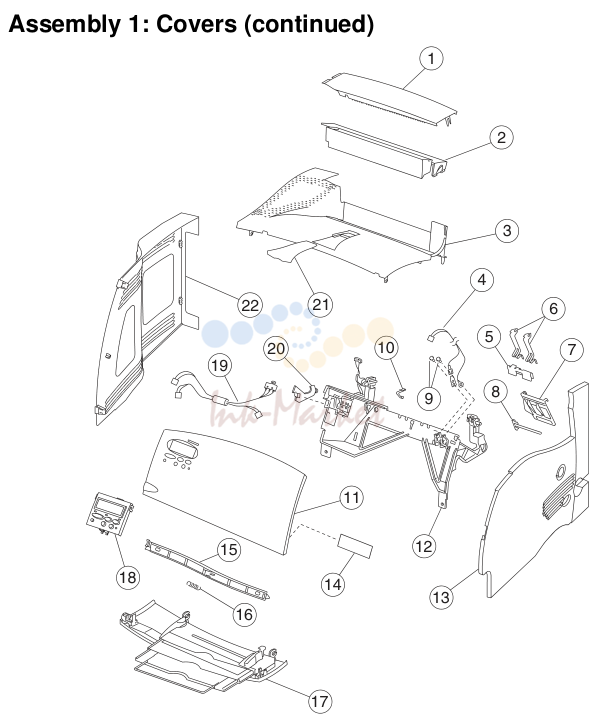

2. Assembly 1: Covers (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-14 | 99A0007 запросить цену → | 1 Label, TLI/ID/Serial No. - Blank | |
| 1-15 | 99A1502 запросить цену → | 1 Latch, Upper Cover | |
| 1-16 | 99A0004 запросить цену → | 1 Spring, Latch | |
| 1-17 | 99A1511 запросить цену → | 1 Cover Assembly, Lower Front | |
| 1-18 | 99A1501 запросить цену → | 1 Operator Panel Assembly | |
| 1-19 | 99A1577 запросить цену → | 1 Switch, Cover Open w/Operator Panel | |
| 1-20 | 99A1594 запросить цену → | 1 Retainer, Cable | |
| 1-21 | 99A1587 запросить цену → | 1 Support, Paper | |
| 1-22 | 99A1509 запросить цену → | 1 Cover, Left Door 010/23v/23e | |
| 1-22 | 99A1510 запросить цену → | 1 Cover, Left Door 414/616/212/41b/41e/41l |
3. Assembly 2: Frame
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-1 | 99A1643 запросить цену → | 1 Shroud, Fan 250 010/01n/23v/23e | |
| 2-1 | 99A1592 запросить цену → | 1 Shroud, Fan 500 212/414/616/41b/41e/41l/ | |
| 2-2 | 99A0803 запросить цену → | 1 Fan, Main | |
| 2-3 | 99A0138 запросить цену → | 1 Sensor, Standard Bin Level 212/414/616/41b/ | |
| 2-4 | 99A1580 запросить цену → | 1 Flag, Output Paper Level 414/616/41b/41e/ | |
| 2-4 | 99A1613 запросить цену → | 1 Flag, Output Paper Level 212/21n/23v/23e | |
| 2-5 | 99A1879 запросить цену → | 1 Bracket, Level Sensor 212/414/616/21n/41b/ | |
| 2-6 | 99A1515 запросить цену → | 1 Duct, 250 Left Stacker 010/212/01n/21n/23v/ | |
| 2-6 | 99A1516 запросить цену → | 1 Duct, 500 Left Stacker 414/616/41b/41e/41l/ | |
| 2-7 | 99A0867 запросить цену → | 1 Duct, Main Body | |
| 2-8 | 99A1832 запросить цену → | 1 Guide, Extension 500 Input 212/414/616/41b/ | |
| 2-9 | 99A1662 запросить цену → | 1 Support, Left Lower Stacker | |
| 2-10 | 99A0113 запросить цену → | 1 Pan, Drip ITC | |
| 2-11 | 99A1924 запросить цену → | 2 Spring, Cartridge Hold Down | |
| 2-13 | 99A1519 запросить цену → | 1 Extension, 500 Input 212/414/616/41b/41l/ | |
| 2-14 | 99A0058 запросить цену → | 4 Pad, Machine Mounting | |
| 2-15 | 99A1588 запросить цену → | 1 Transfer Plate Assembly | |
| 2-16 | 99A1663 запросить цену → | 1 Support, Right Stacker Plate 0ln/0l0/212/2ln | |
| 2-16 | 99A1968 запросить цену → | 1 Support, Right Stacker Plate 4l4/4lb/4lc/4lL/ | |
| 2-17 | 99A1535 запросить цену → | 1 Right Sideframe | |
| 2-18 | 99A0049 запросить цену → | 1 Fan, Auxiliary 616/61n | |
| 2-19 | 99A1518 запросить цену → | 1 Frame Extension, Right 500 Internal | |
| 2-20 | 99A0028 запросить цену → | 1 Spring, Tray Bias | |
| 2-21 | 1 Contact Kit PP 99A0585 | ||
| 3 | o Contact, Doctor Blade/TAR/Developer Roll | ||
| 1 | o Contact, PC Drum | ||
| 1 | o Contact, Charge Roll | ||
| 4 | o Block, Contact Mounting | ||
| 5 | o Screw, Contact Mounting |

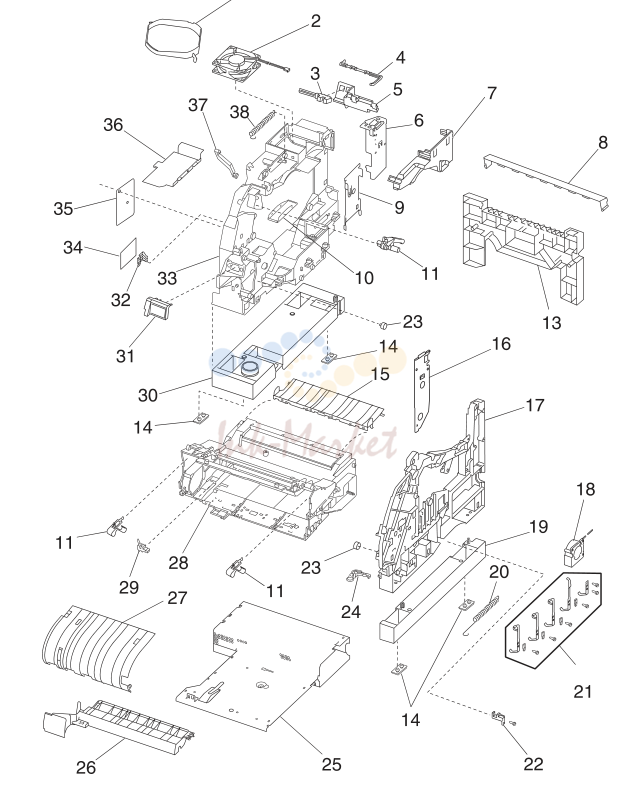

4. Assembly 2: Frame (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-22 | 99A0466 запросить цену → | 1 Sensor, Toner Cartridge Level | |
| 2-23 | 99A0039 запросить цену → | 2 Roller, Developer Support | |
| 2-24 | 99A0026 запросить цену → | 1 Tray Bias Arm Assembly | |
| 2-25 | 99A1522 запросить цену → | 1 Pan, Center Assembly | |
| 2-26 | 99A1525 запросить цену → | 1 Deflector, Upper PF | |
| 2-27 | 99A1850 запросить цену → | 1 Deflector, Inner 2l2/4l4/6l6/2ln/6ln/4lb/4le/4lL | |
| 2-27 | 99A0055 запросить цену → | 1 Deflector, Inner 0l0/0ln/23v/23e | |
| 2-28 | 99A1897 запросить цену → | 1 Frame, EP Module service level B | |
| 2-28 | 99A1833 запросить цену → | 1 Frame, EP Module 010/212/414/616/01n/21n/ | |
| 2-29 | 99A0053 запросить цену → | 1 Sensor, Input | |
| 2-30 | 99A1517 запросить цену → | 1 Frame Extension, Left 500 Internal | |
| 2-31 | 99A0549 запросить цену → | 1 Shield, ESD Assembly with label | |
| 2-32 | 99A0063 запросить цену → | 1 Spring, PA Switch Activate | |
| 2-33 | 99A1514 запросить цену → | 1 Left Side Frame | |
| 2-34 | 99A0128 запросить цену → | 1 Board, Input Tray (ITC) | |
| 2-35 | 99A1896 запросить цену → | 1 Guard, Gear | |
| 2-36 | 99A0899 запросить цену → | 1 Pan, Motor Drip | |
| 2-37 | 99A0567 запросить цену → | 1 Link, Gear Release 010/212/414/616/01n/ | |
| 2-38 | 99A0556 запросить цену → | 1 Spring, Counterbalance | |
| 3-1 | 99A1526 запросить цену → | 1 Printhead Assembly, 010/01n | |
| 3-1 | 99A1527 запросить цену → | 1 Printhead Assembly, 212/21n/23v/23e | |
| 3-1 | 99A1528 запросить цену → | 1 Printhead Assembly, | |
| 3-1 | 99A1867 запросить цену → | 1 Printhead Assembly, 41b/41e/41l | |
| 3-1 | 99A1873 запросить цену → | 1 Printhead Assembly, 616/61n |

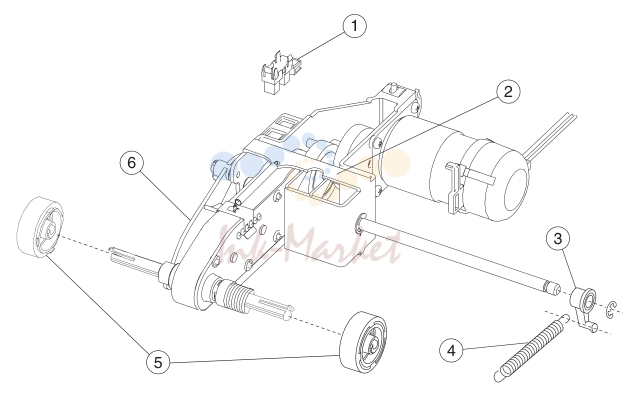

5. Assembly 4: Paper Feed (Autocompensator)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 99A0060 запросить цену → | 1 Sensor, Paper Out Internal Tray | |
| 4-2 | 99A1056 запросить цену → | 1 Pick Arm Assembly (250) 010/01n/23v/23e | |
| 4-2 | 99A1530 запросить цену → | 1 Pick Arm Assembly (500) 212/414/616/21n/ | |
| 4-3 | 56P1228 запросить цену → | 1 Spring Arm Bellcrank | |
| 4-4 | 99A1927 запросить цену → | 1 Spring, Bellcrank Internal 250 010/01n/23v/ | |
| 4-4 | 99A1930 запросить цену → | 1 Spring, Bellcranck Internal 500 212/414/616/ | |
| 4-5 | 99A0070 запросить цену → | 2 Pick Rolls | |
| 4-6 | 99A1616 запросить цену → | 1 Flag, Paper Out 500 Tray 212/414/616/21n/ | |
| 4-6 | 99A1609 запросить цену → | 1 Flag, Paper Out 250 Internal Tray 010/01n/ |

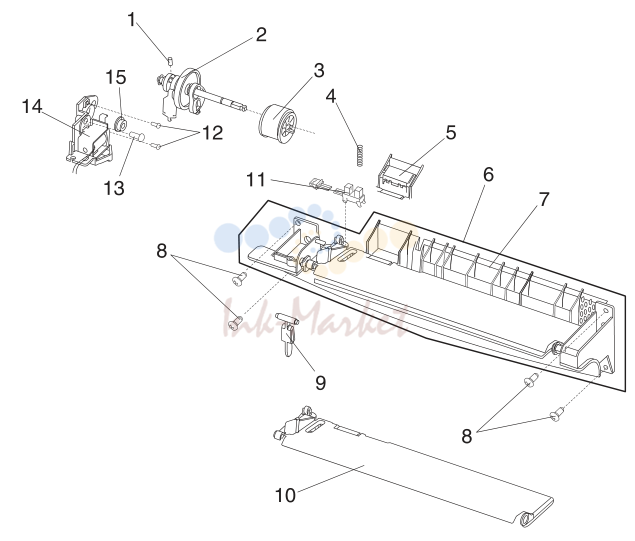

6. Assembly 5: Paper Feed - Multipurpose Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-1 | 99A0075 запросить цену → | 1 Screw, Socket Set M4X5 mm | |
| 5-2 | 99A0071 запросить цену → | 1 Arm Assembly, MPT | |
| 5-3 | 99A0076 запросить цену → | 1 Pick Roll Assembly | |
| 5-4 | 99A0081 запросить цену → | 1 Spring Assembly, Separator | |
| 5-5 | 99A0083 запросить цену → | 1 MPT Pad Assembly Kit | |
| 5-6 | 99A1608 запросить цену → | 1 Deflector Assembly, MPT | |
| 5-7 | 99A1531 запросить цену → | 1 Deflector, Lower | |
| 5-8 | 2 Screw, Lower Deflector Mounting 8 mm | ||
| 5-8 | 2 Screw, Lower Deflector Mounting 12mm | ||
| 5-9 | 99A0084 запросить цену → | 1 Flag, MPT Paper Out | |
| 5-10 | 99A0082 запросить цену → | 1 Plate Assembly, MPT | |
| 5-11 | 99A0078 запросить цену → | 1 Sensor, MPT Paper Out | |
| 5-12 | 99A0073 запросить цену → | 2 Screw, Damper | |
| 5-13 | 1 Screw, Frame Mounting | ||
| 5-14 | 99A2438 запросить цену → | 1 Solenoid, MPT | |
| 5-15 | 99A0074 запросить цену → | 2 Bushing, Pick Roll Shaft |

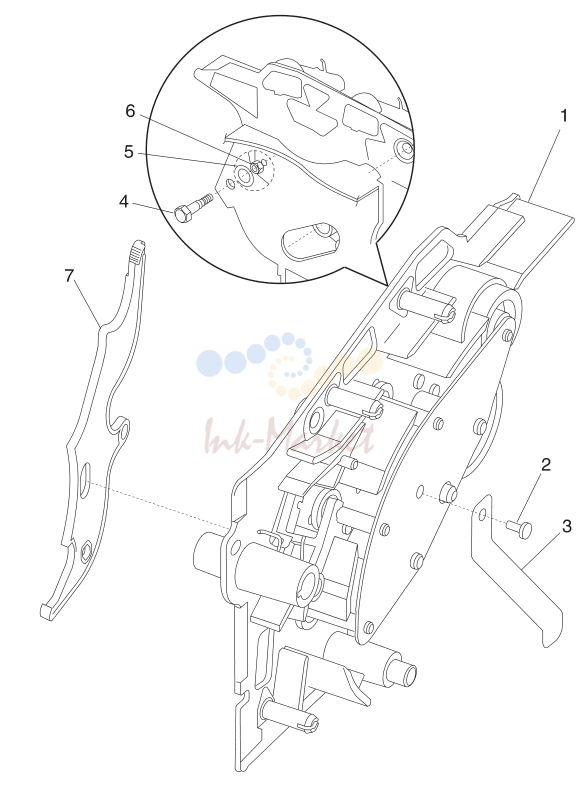

7. Assembly 6: Paper Feed - Alignment
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 99A0089 запросить цену → | 1 Alignment Assembly Paper Feed | |
| 6-2 | 99A1953 запросить цену → | 1 Screw, Reference Ground Clip | |
| 6-3 | 99A0490 запросить цену → | 1 Clip, Reference Ground | |
| 6-4 | 99A0492 запросить цену → | 1 Screw, Paper Reference Adjustment | |
| 6-5 | 99A0565 запросить цену → | 1 Washer, Reference Adjustment | |
| 6-6 | 99A0566 запросить цену → | 1 Nut, Paper Reference Adjustment | |
| 6-7 | 99A0559 запросить цену → | 1 Lever, Bellcrank Release |

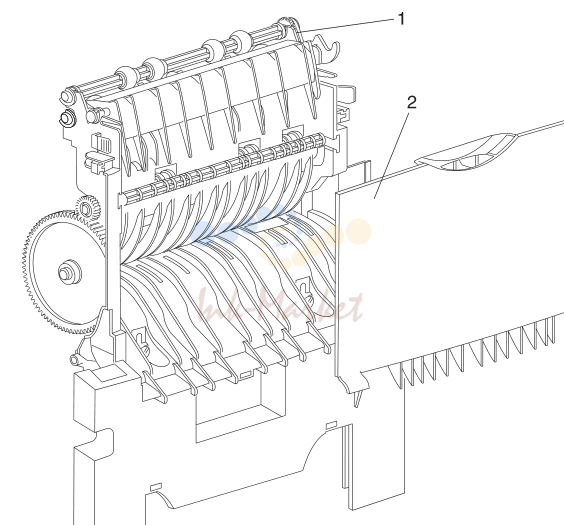

8. Assembly 7: Paper Feed - Output
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7-1 | 99A1586 запросить цену → | 1 Redrive Assembly, Inner 250 010/01n/23v/ | |
| 7-1 | 99A1604 запросить цену → | 1 Redrive Assembly, | |
| 7-1 | 99A1533 запросить цену → | 1 Redrive Assembly, Inner 500 414/616/61n/ | |
| 7-2 | 99A1644 запросить цену → | 1 Door Assembly, Redrive 250 010/212/21n/ | |
| 7-2 | 99A1534 запросить цену → | 1 Door Assembly, Redrive 500 414/616/41b/41l/ |

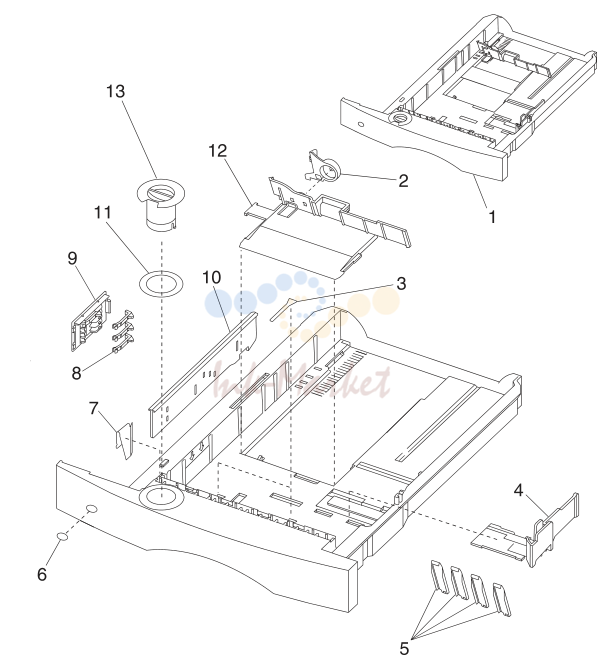

9. Assembly 8: Integrated Paper Tray - 250 Sheet
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8-1 | 99A1536 запросить цену → | 1 Tray, Integrated 250 Sheet 010/01n/23v/23e | |
| 8-2 | 99A1601 запросить цену → | 1 Latch, Back Restraint | |
| 8-3 | 99A0120 запросить цену → | 2 Restraint Pad | |
| 8-4 | 99A1894 запросить цену → | 1 Restraint, Side 250 Sheet Tray | |
| 8-5 | 99A0119 запросить цену → | 4 Wear Strips | |
| 8-6 | 99A1812 запросить цену → | 1 Label, Tray Option Number | |
| 8-7 | 99A0121 запросить цену → | 1 Clip, 250 Tray Wear | |
| 8-8 | 99A0126 запросить цену → | 4 Finger, Autosize | |
| 8-9 | 99A0124 запросить цену → | 1 Plate, Snap-In | |
| 8-10 | 99A0127 запросить цену → | 1 Slider, Autosize | |
| 8-11 | 99A1952 запросить цену → | 1 Label, Paper Size | |
| 8-12 | 99A0893 запросить цену → | 1 Restraint, Back 250 Sheet Tray | |
| 8-13 | 99A1537 запросить цену → | 1 Knob, Paper Size |

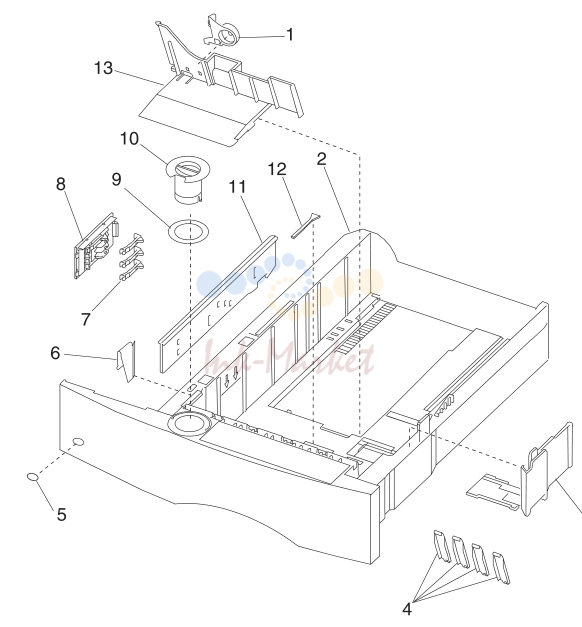

10. Assembly 9: Integrated Paper Tray - 500 Sheet
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9-1 | 99A1601 запросить цену → | 1 Latch, Back Restraint | |
| 9-2 | 99A1576 запросить цену → | 1 Tray Assembly 500 Sheet 212/414/616/21n/ | |
| 9-3 | 99A1895 запросить цену → | 1 Restraint, Side | |
| 9-4 | 99A0292 запросить цену → | 4 Strip, Wear | |
| 9-5 | 99A1812 запросить цену → | 1 Label, Tray Option Number | |
| 9-6 | 99A1750 запросить цену → | 1 Plate, 500 Tray Wear | |
| 9-7 | 99A0126 запросить цену → | 3 Finger, Autosize | |
| 9-8 | 99A0124 запросить цену → | 1 Plate, Snap-in | |
| 9-9 | 99A1952 запросить цену → | 1 Label, Paper Size | |
| 9-10 | 99A1537 запросить цену → | 1 Knob, Paper Size | |
| 9-11 | 99A1582 запросить цену → | 1 Slider, Autosize | |
| 9-12 | 99A0120 запросить цену → | 2 Pad, Restraint | |
| 9-13 | 99A1602 запросить цену → | 1 Restraint, Back |
11. Assembly 10: Main Drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 99A1543 запросить цену → | 1 Gearbox, w/Motor 010/212/01n/21n/23v/23e | |
| 10-1 | 99A0129 запросить цену → | 1 Gearbox, w/Motor 414/41b/41l/41e | |
| 10-1 | 99A0801 запросить цену → | 1 Gearbox, w/Motor 616/61n | |
| 10-2 | 99A0134 запросить цену → | 1 Shaft, Power Take Off 010/01n/23v/23e | |
| 10-2 | 99A1569 запросить цену → | 1 Shaft, Power Take Off 500 212/414/616/21n/ | |
| 10-3 | 99A0275 запросить цену → | 1 Spring, Power Takeoff Shaft | |
| 10-4 | 99A0954 запросить цену → | 1 Gear, Bevel with Grease Packet | |
| 11-1 | 99A1544 запросить цену → | 1 Developer Drive Assembly | |
| 11-2 | 99A0564 запросить цену → | 1 Coupler, Gear #55 | |
| 11-3 | 99A0136 запросить цену → | 1 Shaft, Developer Drive | |
| 11-4 | 1 Screw, Developer Drive Ground PP 99A0263 | ||
| 11-5 | 2 Screw, Developer Drive Mtg PP 99A0263 |
12. Assembly 12: Hot Roll Fuser
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-1 | 99A1977 запросить цену → | 1 Fuser Assembly w/115V 875W Lamp 414/ | |
| 12-1 | 99A1585 запросить цену → | 1 Fuser Assembly w/220V 875W Lamp 414/ | |
| 12-1 | 99A1969 запросить цену → | 1 Fuser Assembly w115V 550W Lamp 010/212/ | |
| 12-1 | 99A1661 запросить цену → | 1 Fuser Assembly w220V 550W Lamp 010/212/ | |
| 12-2 | 99A0725 запросить цену → | 1 Wiper Assembly, Wet | |
| 12-3 | 99A1603 запросить цену → | 1 Cover, Fuser Assembly with Thermistor, | |
| 12-4 | 4 Screw, Contact Assembly PP 99A0263 | ||
| 12-5 | 99A1631 запросить цену → | 1 Exit Roll Assembly | |
| 12-6 | 99A1520 запросить цену → | 1 Gear, Upper Redrive | |
| 12-7 | 99A0833 запросить цену → | 1 Detack Assembly | |
| 12-8 | 99A1521 запросить цену → | 1 Hot Roll, 010/212/41b/41e/41l/21n/01n/23v/ | |
| 12-8 | 99A1549 ✓ в наличии | 1 Hot Roll, 414/616/61n | |
| 12-9 | 99A0159 запросить цену → | 2 Spacer, BUR 010/212/01n/21n/23v/23e | |
| 12-10 | 99A1621 запросить цену → | 2 Bearing, BUR | |
| 12-11 | 99A0173 запросить цену → | 1 Solenoid Assembly, Envelope Conditioner | |
| 12-12 | 1 Screw, Solenoid Mounting PP 99A0263 | ||
| 12-13 | 1 Screw, Board Cover Mounting PP 99A0263 | ||
| 12-14 | 99A0160 запросить цену → | 1 Backup Roll, 22 mm 010/212/41b/41e/41l/ | |
| 12-14 | 99A0158 запросить цену → | 1 Backup Roll, CBM 28 mm 414/616/61n | |
| 12-15 | 99A1598 запросить цену → | 1 Shield, Fuser Board | |
| 12-16 | 99A0144 ✓ в наличии | 2 Retainer, Backup Roll Bearing | |
| 12-17 | 99A1553 запросить цену → | 1 Board Assembly, Fuser 010/212/414/616/01n/ | |
| 12-17 | 99A1868 запросить цену → | 1 Board Assembly, Fuser 41b/41e/41l | |
| 12-18 | 99A1649 запросить цену → | 2 Screw, Fuser Mounting | |
| 12-19 | 99A1902 запросить цену → | 2 Standoff, Fuser Control Board | |
| 12-20 | 99A0919 запросить цену → | 1 Standoff, Fuser Control Board |
13. Assembly 12: Hot Roll Fuser (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-21 | 2 Screw, Fuser Cover Assembly PP 99A0263 | ||
| 12-22 | 99A0142 запросить цену → | 2 Retainer, Hot Roll Bearing | |
| 12-23 | 99A0150 запросить цену → | 2 Bushing, Hot Roll | |
| 12-24 | 99A0143 запросить цену → | 2 Bearing, Hot Roll | |
| 12-25 | 99A1554 запросить цену → | 1 Fuser Cable, AC | |
| 12-26 | 99A1600 запросить цену → | 2 Bellcrank, Backup Roll 414/616/61n | |
| 12-26 | 99A1659 запросить цену → | 2 Bellcrank, Backup Roll 010/212/41b/41e/41l/ | |
| 12-27 | 99A1591 запросить цену → | 1 Guide, Fuser Entry | |
| 12-28 | 2 Retainer, Backup Roll Bellcrank PP 99A0267 | ||
| 12-29 | 99A0410 запросить цену → | 2 Spring, Backup Roll Bellcrank | |
| 12-30 | 99A1648 запросить цену → | 1 Fuser Cable, DC | |
| 12-31 | 99A1597 запросить цену → | 1 Clamp, Fuser Cable AC/DC | |
| 12-32 | 99A0157 запросить цену → | 1 Gear, Hot Roll | |
| 12-33 | 99A0148 запросить цену → | 1 Gear, Idler | |
| 12-34 | 99A0297 запросить цену → | 1 Link, Solenoid | |
| 12-35 | 99A1651 запросить цену → | 1 Sensor, Narrow Media | |
| 12-36 | 99A1551 запросить цену → | 1 Sensor, Exit | |
| 12-37 | 99A0897 запросить цену → | 2 Spring, Redrive Idler | |
| 12-38 | 99A0167 запросить цену → | 2 Roller, Redrive Idler | |
| 12-39 | 99A1550 запросить цену → | 1 Guide Assembly, Lower Exit | |
| 12-40 | 99A1547 запросить цену → | 1 Lamp, 115V 875W CC Gold | |
| 12-40 | 99A1639 запросить цену → | 1 Lamp, 115V 550W CC Green | |
| 12-40 | 99A1548 запросить цену → | 1 Lamp, 220V 875W CC Silver | |
| 12-40 | 99A1642 запросить цену → | 1 Lamp, 220V 550W CC Brown | |
| 13-1 | 99A1015 запросить цену → | 1 Transfer Roll Assembly | |
| 13-2 | 99A0349 запросить цену → | 1 Arm, Transfer Roll Assembly Right | |
| 13-3 | 99A0184 запросить цену → | 1 Spring, Transfer Roll Right | |
| 13-4 | 99A0186 запросить цену → | 1 Erase Lamp Assembly Kit 010/212/414/616/ | |
| 13-5 | 99A0185 запросить цену → | 1 Shaft, Transfer Pivot | |
| 13-6 | 99A0181 запросить цену → | 1 Spring, Transfer Roll Left | |
| 13-7 | 99A1578 запросить цену → | 1 Arm, Transfer Roll Left | |
| 14-1 | 99A0512 запросить цену → | 1 Link Assembly, Charge Left Kit | |
| 14-2 | 99A0513 запросить цену → | 1 Link Assembly, Charge Right Kit | |
| 14-3 | 99A1017 запросить цену → | 1 Roll Assembly, Charge | |
| 14-4 | 99A1555 запросить цену → | 1 Bushing, Charge Roll |
14. Assembly 15: Electronics
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-1 | 99A1869 запросить цену → | 1 Engine Board Assembly 010/01n | |
| 15-1 | 99A1871 запросить цену → | 1 Engine Board Assembly 212/21n/23v/23e | |
| 15-1 | 99A1923 запросить цену → | 1 Engine Board Assembly 414/41b/41e/41l | |
| 15-1 | 99A1878 запросить цену → | 1 Engine Board Assembly 616/61n | |
| 15-2 | 1342514 запросить цену → | 1 Power Cord Set, 8 ft. - U.S., Canada (LV), | |
| 15-2 | 43H5248 запросить цену → | 1 Power Cord Set, 8 ft. - U.S., Canada (LV), | |
| 15-2 | 1339538 запросить цену → | 1 Europe, 6 ft. Paraguay, Uruguay | |
| 15-2 | 1342536 запросить цену → | 1 Power Cord Set, 6 ft. - APG (LV) | |
| 15-2 | 1339537 запросить цену → | 1 Power Cord Set, 8 ft. - U.K., Ireland | |
| 15-2 | 1339539 запросить цену → | 1 Power Cord Set, 6 ft. - Israel | |
| 15-2 | 1339540 запросить цену → | 1 Power Cord Set, 6 ft. - Switzerland | |
| 15-2 | 1339541 запросить цену → | 1 Power Cord Set, 6 ft. - South Africa | |
| 15-2 | 1339546 запросить цену → | 1 Power Cord Set, 6 ft. - Two-Prong | |
| 15-2 | 1342534 запросить цену → | 1 Power Cord Set, 8 ft. - Chile (HV) | |
| 15-2 | 1339543 запросить цену → | 1 Power Cord Set, 8 ft. - Denmark | |
| 15-2 | 1339542 запросить цену → | 1 Power Cord Set, 6 ft. - Italy | |
| 15-2 | 1374067 запросить цену → | 1 Power Cord Set, 8 ft. - Peru (HV) | |
| 15-2 | 1339544 запросить цену → | 1 Power Cord Set, 8 ft. - Straight | |
| 15-2 | 1339545 запросить цену → | 1 Power Cord Set, 8 ft. - Right Angle | |
| 15-2 | 1342530 запросить цену → | 1 Power Cord Set - Brazil | |
| 15-3 | 99A0215 запросить цену → | 1 Fuse, 110 V ac LVPS | |
| 15-3 | 99A0205 запросить цену → | 1 Fuse, 220 V ac |
15. Assembly 15: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-4 | 99A1822 запросить цену → | 1 LVPS, 110 V ac 010/212/01n/21n/23v/23e | |
| 15-4 | 99A0214 запросить цену → | 1 LVPS, 110 V ac 616/61n | |
| 15-4 | 99A1640 запросить цену → | 1 LVPS, 220 V ac 010/212/01n/21n/23v/23e | |
| 15-4 | 99A1944 запросить цену → | 1 LVPS, 220 V ac 616/61n | |
| 15-4 | 99A1875 запросить цену → | 1 LVPS, 110 V ac 41l/41b/41e/414 | |
| 15-4 | 99A1943 запросить цену → | 1 LVPS, 220 V ac 41l/41b/41e/414 | |
| 15-5 | 1 Screw, HVPS Mounting PP 99A0263 | ||
| 15-6 | 1 Screw, Engine Bd Mounting Top PP 99A0263 | ||
| 15-7 | Note: Be sure and check the printer service level before replacing | ||
| 15-8 | 99A1617 запросить цену → | 1 Interconnect Board Assembly | |
| 15-8 | 99A1581 запросить цену → | 1 Interconnect Board Assembly | |
| 15-8 | 99A1607 запросить цену → | 1 Interconnect Board Assembly 010/01n | |
| 15-9 | 2 Screw, Int Board Mounting PP 99A0263 | ||
| 15-9 | 1 Screw, Int Board Shield Ground PP 99A0263 | ||
| 15-9 | 2 Screw, Int Shield Mounting PP 99A0263 | ||
| 15-9 | 3 Screw, Int Shield Mounting PP 99A0263 | ||
| 15-10 | 2 Screw, Controller Bd Mounting Front | ||
| 15-11 | 99A0426 запросить цену → | 2 Screw, Parallel Connector Mounting | |
| 15-12 | 2 Screw, Controller Bd Mounting Back |
16. Assembly 15: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-13 | 99A1954 запросить цену → | 1 Controller Board Assembly | |
| 15-13 | 99A1955 запросить цену → | 1 Controller Board Assembly 212/23v | |
| 15-13 | 99A1956 запросить цену → | 1 Controller Board Assembly 414/41b | |
| 15-13 | 99A1957 запросить цену → | 1 Controller Board Assembly | |
| 15-13 | 99A1958 запросить цену → | 1 Controller Board Assembly 01n | |
| 15-13 | 99A1959 запросить цену → | 1 Controller Board Assembly 23e/21n | |
| 15-13 | 99A1960 запросить цену → | 1 Controller Board Assembly 41n/41l/41e/61n | |
| 15-14 | 2 Screw, Engine Bd Mtg Bottom PP 99A0263 | ||
| 15-14 | 2 Screw, Engine Bd Mtg Front PP 99A0263 | ||
| 15-14 | 2 Screw, Engine Bd Mtg Top PP 99A0263 |
17. Assembly 15: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-15 | 99A0408 запросить цену → | 1 Cover, INA Flat (Blank) | |
| 15-16 | 6 Screw, INA Cover Mounting | ||
| 15-16 | 4 Screw, INA Cover Mounting PP 99A0263 | ||
| 15-16 | 2 Screw, INA Cover Mounting PP 99A0263 | ||
| 15-17 | 99A1566 запросить цену → | 1 Engine Board Shield Assembly | |
| 15-18 | 99A1570 запросить цену → | 1 Shield, Inner Assembly, 1 slot 010/01n/23v/ | |
| 1 | o Cover, INA Blank | ||
| 15-18 | 99A1571 запросить цену → | 1 Shield, Inner Assembly, 2 slot 212/414/616/ | |
| 2 | o Cover, INA Blank | ||
| 15-19 | 99A0207 запросить цену → | 1 Shield, Outer 1 slot 010/01n/23v/23e | |
| 15-19 | 99A0206 запросить цену → | 1 Shield, Outer 2 slot 212/414/616/21n/41b/41l/ | |
| 15-20 | 4 Screw, Outer Shield Mounting PP 99A0263 | ||
| 15-20 | 6 Screw, Outer Shield Mounting | ||
| 15-21 | 1 Screw, Eng/Controller Mtg Ground |

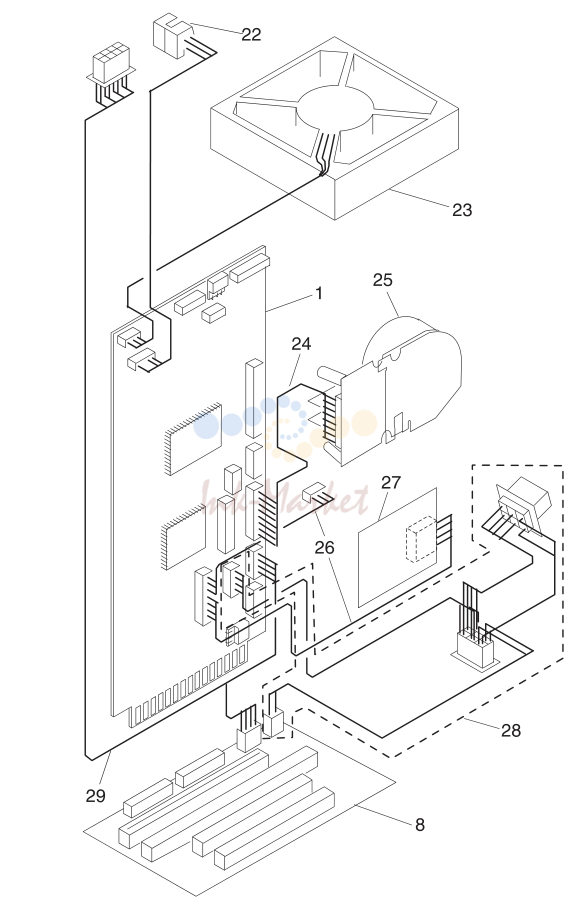

18. Assembly 15: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-22 | 99A0138 запросить цену → | 1 Sensor, Standard Bin Level | |
| 15-23 | 99A0803 запросить цену → | 1 Fan, Main | |
| 15-24 | 99A0255 запросить цену → | 1 Cable, Main Drive Motor | |
| 15-25 | 99A1543 запросить цену → | 1 Gearbox, w/Motor 010/212/01n/21n/23v/23e | |
| 15-25 | 99A0129 запросить цену → | 1 Gearbox, w/Motor 414/41b/41l/41n | |
| 15-25 | 99A0801 запросить цену → | 1 Gearbox, w/Motor 616/61n | |
| 15-26 | 99A0256 запросить цену → | 1 Cable, Integrated Tray | |
| 15-27 | 99A0128 запросить цену → | 1 Board, Input Tray (ITC) | |
| 15-28 | 99A1632 запросить цену → | 1 Cable, Auto Connect Bottom | |
| 15-29 | 99A0257 запросить цену → | 1 Cable, Auto Connect Top 212/414/616/21n/ |
19. Assembly 15: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-30 | 99A0049 запросить цену → | 1 Fan, Auxiliary 414/616 | |
| 15-31 | 99A0466 запросить цену → | 1 Sensor, Toner Cartridge Level | |
| 15-32 | 99A1593 запросить цену → | 1 Cable, Smart Cartridge | |
| 15-33 | 99A1501 запросить цену → | 1 Operator Panel Assembly | |
| 15-34 | 99A1577 запросить цену → | 1 Switch, Cover Open w/Operator Panel | |
| 15-35 | 99A0053 запросить цену → | 1 Sensor, Input | |
| 15-36 | 99A0078 запросить цену → | 1 Sensor, MPT Paper Out | |
| 15-37 | 99A2438 запросить цену → | 1 MPT Solenoid | |
| 15-38 | 99A0186 запросить цену → | 1 Erase Lamp Assembly | |
| 15-39 | 99A0576 запросить цену → | 1 Cable, Front Harness | |
| 15-40 | 99A0815 запросить цену → | 2 Contacts, Smart Cartridge |

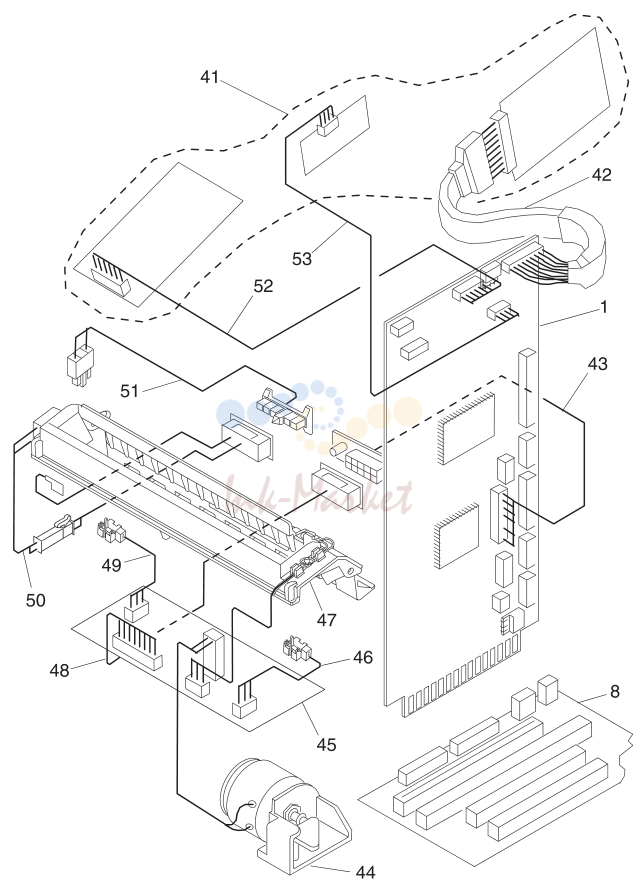

20. Assembly 15: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-41 | 99A1526 запросить цену → | 1 Printhead Assembly 010/01n | |
| 15-41 | 99A1527 запросить цену → | 1 Printhead Assembly 212/21n | |
| 15-41 | 99A1528 запросить цену → | 1 Printhead Assembly | |
| 15-41 | 99A1873 запросить цену → | 1 Printhead Assembly, 616/61n | |
| 15-41 | 99A1867 запросить цену → | 1 Printhead Assembly, 41b/41e/41l | |
| 15-42 | 99A0889 запросить цену → | 1 Cable, Laser | |
| 15-43 | 99A1573 запросить цену → | 1 Cable, Fuser DC EP Autoconnect to Engine | |
| 15-44 | 99A0173 запросить цену → | 1 Solenoid Assembly, Envelope Conditioner | |
| 15-45 | 99A1553 запросить цену → | 1 Board Assembly | |
| 15-46 | 99A1551 запросить цену → | 1 Sensor, Exit | |
| 15-47 | 99A1603 запросить цену → | 1 Cover, Fuser Assembly with Thermistor, | |
| 15-48 | 99A1648 запросить цену → | 1 Cable, DC EP Autoconnect to Fuser Board | |
| 15-49 | 99A1651 запросить цену → | 1 Sensor, Narrow Media | |
| 15-50 | 99A1554 запросить цену → | 1 Cable, AC EP Autoconnect to Fuser Cover | |
| 15-51 | 99A1575 запросить цену → | 1 Cable, Fuser AC EP Autoconnect to LVPS | |
| 15-52 | 99A0247 запросить цену → | 1 Cable, Hysnc | |
| 15-53 | 99A0250 запросить цену → | 1 Cable, Mirror Motor |

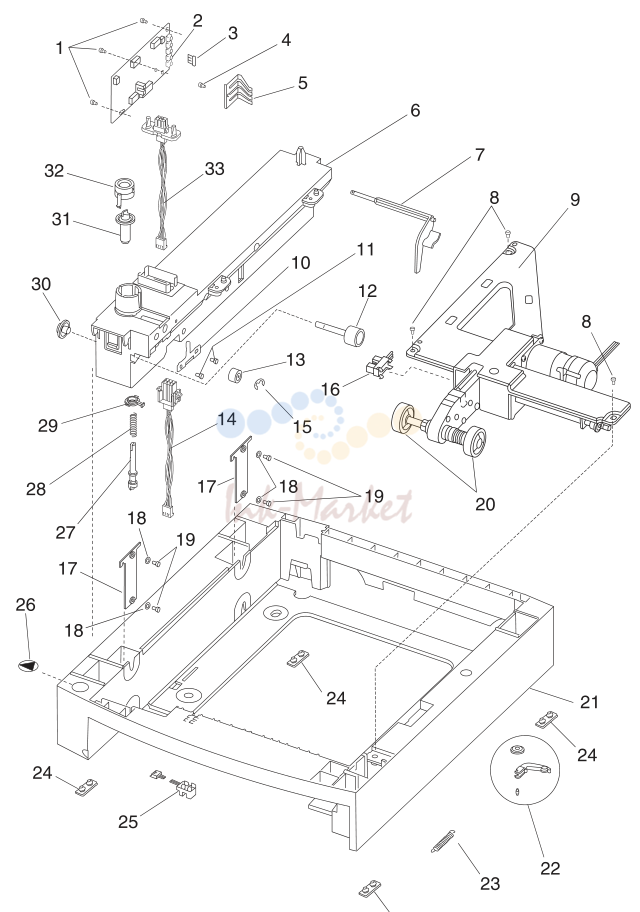

21. Assembly 16: 250 Sheet Tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-1 | 3 Screw, Option Board Mounting | ||
| 16-2 | 99A1967 запросить цену → | 1 Board, Option Tray | |
| 16-3 | 99A0627 запросить цену → | 1 Jumper, 2-pin | |
| 16-4 | 1 Screw, Switch Activate Spring Mounting | ||
| 16-5 | 99A0063 запросить цену → | 1 Spring, Switch Activate | |
| 16-6 | 99A0445 запросить цену → | 1 Stud Assembly, 250 Frame | |
| 16-7 | 99A0448 запросить цену → | 1 Arm, Paper Out | |
| 16-8 | 3 Screw, Auto Comp Mounting PP 99A0263 | ||
| 16-9 | 99A1054 запросить цену → | 1 Pick Arm Assembly | |
| 16-10 | 99A0277 запросить цену → | 1 Wear Plate, Pass Thru 250 Tray | |
| 16-11 | 2 Screw, Wear Plate Mounting PP 99A0263 | ||
| 16-12 | 99A0276 запросить цену → | 1 Roll Assembly, Drive 500 Dual | |
| 16-13 | 99A0451 запросить цену → | 1 Roller, Skewed Backup | |
| 16-14 | 99A0282 запросить цену → | 1 Cable, 250 Tray Option | |
| 16-15 | 99A0450 запросить цену → | 1 Retainer, Roller | |
| 16-16 | 99A0350 запросить цену → | 1 Sensor, Paper Low | |
| 16-17 | 99A0679 запросить цену → | 2 Bracket, 250 Frame Retention | |
| 16-18 | 4 Washer, Bracket 250 Frame Retention | ||
| 16-19 | 4 Screw, Bracket 250 Frame Retention |
22. Assembly 16: 250 Sheet Tray (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-20 | 99A0070 запросить цену → | 2 Roll Assembly, Pick | |
| 16-21 | 99A1638 запросить цену → | 1 Base, 250 Option | |
| 16-22 | 99A0026 запросить цену → | 1 Tray Bias Arm Assembly | |
| 16-23 | 99A0419 запросить цену → | 1 Spring, Tray Bias | |
| 16-24 | 99A0058 запросить цену → | 4 Pad, Machine Mounting | |
| 16-25 | 99A0288 запросить цену → | 1 Sensor, Option Pass Thru | |
| 16-26 | 99A1666 запросить цену → | 1 Label, Options | |
| 16-27 | 99A0272 запросить цену → | 1 Shaft, 250 Drive | |
| 16-28 | 99A0275 запросить цену → | 1 Spring, Power Takeoff | |
| 16-29 | 99A0280 запросить цену → | 1 Bushing, Drive Shaft Low | |
| 16-30 | 99A0274 запросить цену → | 1 Gear, Feed Roll | |
| 16-31 | 99A0273 запросить цену → | 1 Gear, Bevel | |
| 16-32 | 99A0279 запросить цену → | 1 Bearing, Drive Shaft | |
| 16-33 | 99A0281 запросить цену → | 1 Cable, 250 Auto Connect Option |
23. Assembly 16: 250 Sheet Tray (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-34 | 99A1601 запросить цену → | 1 Latch, Back Restraint | |
| 16-35 | 99A0120 запросить цену → | 2 Restraint Pad | |
| 16-36 | 99A1536 запросить цену → | 1 Tray Assembly, 250 Sheet Option | |
| 16-37 | 99A1894 запросить цену → | 1 Restraint, Side 250 Sheet Tray | |
| 16-38 | 99A0119 запросить цену → | 4 Wear Strips | |
| 16-39 | 99A1637 запросить цену → | 1 Label, Tray Option Number | |
| 16-40 | 99A0121 запросить цену → | 1 Clip, 250 Tray Wear | |
| 16-41 | 99A0126 запросить цену → | 4 Finger, Autosize | |
| 16-42 | 99A0124 запросить цену → | 1 Plate, Snap-In | |
| 16-43 | 99A1952 запросить цену → | 1 Label, Paper Size | |
| 16-44 | 99A1537 запросить цену → | 1 Knob, Paper Size | |
| 16-45 | 99A0893 запросить цену → | 1 Restraint, Back 250 Sheet Tray | |
| 16-46 | 99A0127 запросить цену → | 1 Slider, Autosize |
24. Assembly 17: 500 Sheet Tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-1 | 99A0350 запросить цену → | 1 Sensor, Paper Low | |
| 17-2 | 3 Screw, Auto Comp Mounting PP 99A0263 | ||
| 17-3 | 99A0405 запросить цену → | 1 Pick Arm Assembly | |
| 17-4 | 99A0070 запросить цену → | 2 Pick Roll Assembly | |
| 17-5 | 99A1636 запросить цену → | 1 Base, 500 Tray | |
| 17-6 | 99A0058 запросить цену → | 4 Pad, Base | |
| 17-7 | 99A0419 запросить цену → | 1 Spring, Tray Bias | |
| 17-8 | 99A0026 запросить цену → | 1 Tray Bias Arm Assembly | |
| 16-9 | 99A0288 запросить цену → | 1 Sensor, Option Pass Thru | |
| 17-10 | 99A1895 запросить цену → | 1 Restraint, Side 500 Sheet Tray | |
| 17-11 | 99A0292 запросить цену → | 4 Wear Strips | |
| 17-12 | 99A1829 запросить цену → | 1 Label, Tray Option Number | |
| 17-13 | 99A1583 запросить цену → | 1 Plate, 500 Tray Wear | |
| 17-14 | 99A0126 запросить цену → | 4 Finger, Autosize | |
| 17-15 | 99A0124 запросить цену → | 1 Plate, Snap-In | |
| 17-16 | 99A1952 запросить цену → | 1 Label, Paper Size | |
| 17-17 | 99A1582 запросить цену → | 1 Slider, Autosize | |
| 17-18 | 99A0120 запросить цену → | 2 Restraint Pad | |
| 17-19 | 99A1576 запросить цену → | 1 Tray Assembly, 500 Sheet | |
| 17-20 | 99A1537 запросить цену → | 1 Knob, Paper Size | |
| 17-21 | 99A1602 запросить цену → | 1 Restraint, Back 500 Sheet Tray | |
| 17-22 | 99A1601 запросить цену → | 1 Latch, Back Restraint | |
| 17-23 | 99A1666 запросить цену → | 1 Label, Options | |
| 17-24 | 99A1967 запросить цену → | 1 Board, Tray | |
| 17-25 | 99A0447 запросить цену → | 1 Shaft, 500 Drive |
25. Assembly 17: 500 Sheet Tray (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-26 | 99A0282 запросить цену → | 1 Cable, 500 Auto Connect Bottom | |
| 17-27 | 99A1750 запросить цену → | 1 Wear Plate, Pass Thru | |
| 17-28 | 99A0276 запросить цену → | 1 Roll Assembly, Drive | |
| 17-29 | 2 Screw, Wear Plate Mounting PP 99A0263 | ||
| 17-30 | 99A0450 запросить цену → | 1 Retainer, Roller | |
| 17-31 | 99A0451 запросить цену → | 1 Roller, Skewed Backup | |
| 17-32 | 99A0438 запросить цену → | 2 Bearing, Drive Roll | |
| 17-33 | 99A0275 запросить цену → | 1 Spring, Power Takeoff | |
| 17-34 | 3 Screw, Board Mounting PP 99A0263 | ||
| 17-35 | 1 Retainer, Aligner Assembly PP 99A0267 | ||
| 17-36 | 99A0280 запросить цену → | 1 Bearing, Drive Shaft Low | |
| 17-37 | 99A0446 запросить цену → | 1 Aligner Assembly, Paper | |
| 17-38 | 99A0274 запросить цену → | 1 Gear, Feed Roll | |
| 17-39 | 99A0063 запросить цену → | 1 Spring, Switch Activate | |
| 17-40 | 99A0286 запросить цену → | 1 Spring, Backup Roller | |
| 17-41 | 99A1664 запросить цену → | 1 Bellcrank, Roller Release | |
| 17-42 | 99A0273 запросить цену → | 1 Gear, Bevel | |
| 17-43 | 99A0279 запросить цену → | 1 Bearing, Drive Shaft | |
| 17-44 | 99A0281 запросить цену → | 1 Cable, 500 Auto Connect Top | |
| 17-45 | 99A1702 запросить цену → | 1 Stud Assembly, 500 Frame | |
| 17-46 | 99A1645 запросить цену → | 1 Arm, Paper Out |
26. Assembly 18: Duplex
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-1 | 99A1674 запросить цену → | 1 Cover, System Board | |
| 18-2 | 99A0322 запросить цену → | 1 Main Frame Assembly 250 Duplex | |
| 18-2 | 99A1693 запросить цену → | 1 Main Frame Assembly 500 Duplex | |
| 18-3 | 99A0324 запросить цену → | 1 Idler Assembly, Belt Tension | |
| 18-4 | 99A0326 запросить цену → | 3 Spring, Aligner | |
| 18-5 | 99A0323 запросить цену → | 3 Guide Assembly, Paper | |
| 18-6 | 99A1675 запросить цену → | 1 Guide Assembly, Paper | |
| 18-7 | 99A1904 запросить цену → | 2 Spring, Chassis Ground | |
| 18-8 | 2 Screw, Motor Mount 3 mm PP 99A0413 | ||
| 18-9 | 99A0328 запросить цену → | 1 Belt, Motor 114 Gear | |
| 18-10 | 99A0329 запросить цену → | 1 Pulley, Main Drive 96/54 Gear | |
| 18-11 | 99A0321 запросить цену → | 1 Motor Assembly, DC Drive | |
| 18-12 | 99A1673 запросить цену → | 1 Cable, D.C. Motor Tach 250 Duplex | |
| 18-13 | 1 Cam Follower Assembly Kit PP 99A0299 | ||
| 18-14 | 99A0312 запросить цену → | 1 Actuator Assembly, Deflector | |
| 18-15 | 2 Screw, Actuator Assembly Mounting | ||
| 18-16 | 99A1130 запросить цену → | 1 Guide, Return RH Upper 250 Duplex | |
| 18-17 | 2 Screw, Upper Return Guide Mounting | ||
| 18-18 | 99A0340 запросить цену → | 1 Guide, Return RH Lower 250 Duplex | |
| 18-18 | 99A1680 запросить цену → | 1 Guide, Return RH Lower 500 Duplex | |
| 18-19 | 99A1579 запросить цену → | 1 Guide, Upper 500 Duplex | |
| 18-20 | 99A1133 запросить цену → | 1 Tray Assembly, Jam Removal 250 Duplex | |
| 18-20 | 99A1134 запросить цену → | 1 Tray Assembly, Jam Removal 500 Duplex |

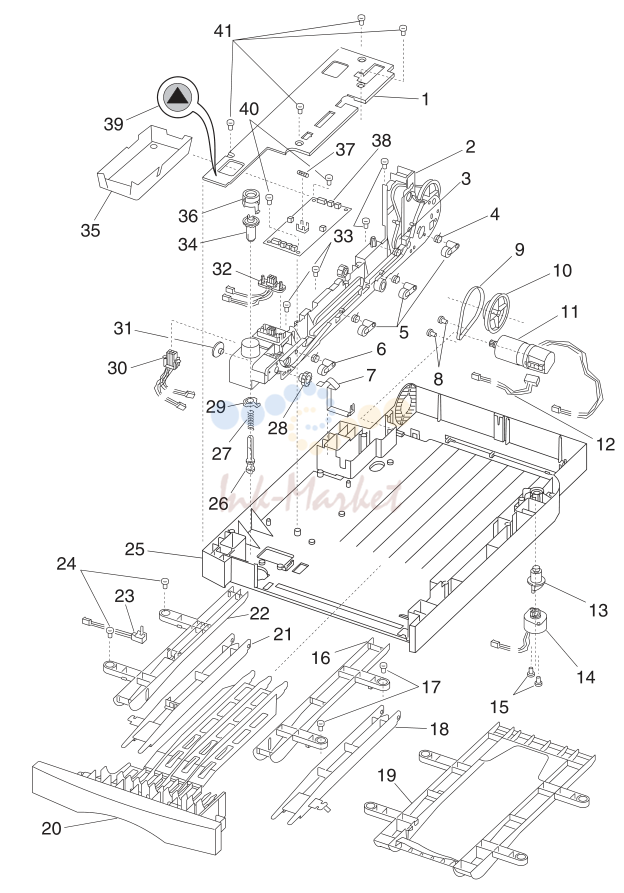

27. Assembly 18: Duplex (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-21 | 99A0342 запросить цену → | 1 Guide, LH Lower Return 250 Duplex | |
| 18-21 | 99A1682 запросить цену → | 1 Guide, LH Lower Return 500 Duplex | |
| 18-22 | 99A1131 запросить цену → | 1 Guide, Return LH Upper 250 Duplex | |
| 18-23 | 99A0341 запросить цену → | 1 Sensor, Exit - Optical | |
| 18-24 | 2 Screw, LH Upper Return Guide Mounting | ||
| 18-25 | 99A1668 запросить цену → | 1 Base Assembly, w/Tray Bias 250 Duplex | |
| 18-25 | 99A1677 запросить цену → | 1 Base Assembly, w/Tray Bias 500 Duplex | |
| 18-26 | 99A0316 запросить цену → | 1 Shaft, Duplex Drive | |
| 18-27 | 99A0315 запросить цену → | 1 Spring, Duplex Shaft | |
| 18-28 | 99A0325 запросить цену → | 1 Gear, Pass Thru Idler | |
| 18-29 | 99A0280 запросить цену → | 1 Bearing, Drive Shaft Low | |
| 18-30 | 99A0311 запросить цену → | 1 Cable, Auto Connect Bottom | |
| 18-31 | 99A0274 запросить цену → | 1 Gear, Pass Thru Drive Roll | |
| 18-32 | 99A0310 запросить цену → | 1 Cable, Auto Connect Top | |
| 18-33 | 4 Screw, Main Frame Assembly Mounting | ||
| 18-34 | 99A0317 запросить цену → | 1 Gear, Duplex Bevel | |
| 18-35 | 99A0434 запросить цену → | 1 Pan, System Board Drip | |
| 18-36 | 99A0279 запросить цену → | 1 Bearing, Drive Shaft | |
| 18-37 | 99A0191 запросить цену → | 1 Fuse, .8A SB | |
| 18-38 | 99A1669 запросить цену → | 1 Board, System with Jumper 250/500 Duplex | |
| 18-39 | 99A1666 запросить цену → | 1 Label, Options | |
| 18-40 | 2 Screw, System Board Mounting PP 99A0413 | ||
| 18-41 | 4 Screw, System Board Cover PP 99A0413 |
28. Assembly 18: Duplex (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-42 | 99A1290 запросить цену → | 1 Top Cover Assembly, Movable 250 Duplex | |
| 18-42 | 99A1280 запросить цену → | 1 Top Cover Assembly, Movable 500 Duplex | |
| 18-43 | 99A1634 запросить цену → | 1 Top Cover Assembly, Fixed 250 Duplex | |
| 18-43 | 99A1679 запросить цену → | 1 Top Cover Assembly, Fixed 500 Duplex | |
| 18-44 | 99A0435 запросить цену → | 1 Guide, Lower Entry 250 Duplex | |
| 18-44 | 99A1691 запросить цену → | 1 Guide, Lower Entry 500 Duplex | |
| 18-45 | 99A1672 запросить цену → | 1 Guide Assembly, Paper Decurl | |
| 18-46 | 99A0332 запросить цену → | 1 Guide, Center Drive Upper | |
| 18-47 | 99A0307 запросить цену → | 1 Air Plenum | |
| 18-48 | 99A0335 запросить цену → | 2 Spring, Decurl Shaft | |
| 18-49 | 99A0334 запросить цену → | 2 Bushing, Decurl Shaft | |
| 18-50 | 99A0952 запросить цену → | 1 Frame Assembly, 250 Duplex | |
| 18-51 | 3 Screw, Outer Frame PP 99A0413 | ||
| 18-52 | 99A0330 запросить цену → | 1 Guide Assembly, Center Drive | |
| 18-53 | 1 Fan Mounting Kit PP 99A0269 | ||
| 2 | o Screw, Fan Mounting M4x30 | ||
| 2 | o Washer, Fan - M4 | ||
| 2 | o Nut, Fan - M4 | ||
| 18-54 | 99A0308 запросить цену → | 1 Fan, Cooling Duplex | |
| 18-55 | 2 Retainer, 5 mm Main Drive PP 99A0404 | ||
| 18-56 | 99A0337 запросить цену → | 1 Main Drive Assembly | |
| 18-57 | 99A0319 запросить цену → | 1 Sensor, Input Optical 250 Duplex | |
| 18-57 | 99A1676 запросить цену → | 1 Sensor, Input Optical 500 Duplex | |
| 18-58 | 4 Retainer, 6 mm Drive Roll PP 99A0404 | ||
| 18-59 | 99A0336 запросить цену → | 1 Shaft Assembly, Drive 250 Duplex | |
| 18-59 | 99A1692 запросить цену → | 1 Shaft Assembly, Drive 3 Roll 500 Duplex | |
| 18-60 | 99A1059 запросить цену → | 1 Shaft Assembly, Decurl |
29. Assembly 19: Output Expander
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-1 | 99A1857 запросить цену → | 1 Deflector, Upper Redrive | |
| 19-2 | 99A0104 запросить цену → | 1 Spring, Upper Diverter | |
| 19-3 | 99A0369 запросить цену → | 1 Shaft Assembly, Exit | |
| 19-4 | 99A0052 запросить цену → | 1 Shaft Assembly, Lower Exit | |
| 19-5 | 11 Screw, PP 99A0263 | ||
| 19-6 | 99A0915 запросить цену → | 1 Board, Output Expander DC motor | |
| 19-7 | 99A0571 запросить цену → | 1 Cover, Front Control Board with ESD Brush | |
| 19-8 | 99A1817 запросить цену → | 1 Tray, Output Expander | |
| 19-9 | 99A1666 запросить цену → | 1 Label, Options | |
| 19-10 | 99A1689 запросить цену → | 1 Spring Clutch Assembly | |
| 19-11 | 99A1688 запросить цену → | 1 Diverter Arm | |
| 19-12 | 99A0482 запросить цену → | 1 Spring, Output Tray | |
| 19-13 | 99A1784 запросить цену → | 2 Bracket, Attach | |
| 19-14 | 99A0914 запросить цену → | 1 Output Expander Assembly, Mechanical | |
| 19-15 | 99A0372 запросить цену → | 1 Cover, Left Side | |
| 19-16 | 99A0415 запросить цену → | 2 Spring, Swing Arm | |
| 19-17 | 99A0481 запросить цену → | 1 Latch, Output Tray | |
| 19-18 | 2 Shaft Bearing PP 99A0572 | ||
| 19-19 | 99A0409 запросить цену → | 1 Level Sensor Bracket | |
| 19-20 | 99A1580 запросить цену → | 1 Flag, Output Paper Level | |
| 19-21 | 99A0414 запросить цену → | 1 Sensor, Dual Bin Full |

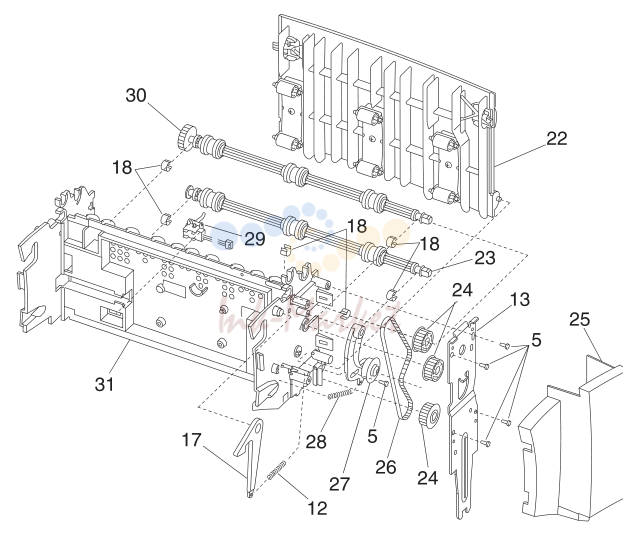

30. Assembly 19: Output Expander (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-22 | 99A1748 запросить цену → | 1 Door Assembly, Rear Access | |
| 19-23 | 99A0368 запросить цену → | 1 Shaft Assembly, Lower | |
| 19-24 | 99A0363 запросить цену → | 3 Pulley, Drive | |
| 19-25 | 99A0371 запросить цену → | 1 Cover, Right Side | |
| 19-26 | 99A0361 запросить цену → | 1 Belt, 160 Gear | |
| 19-27 | 99A0362 запросить цену → | 1 Arm Assembly, Belt Idler | |
| 19-28 | 99A0364 запросить цену → | 1 Spring, Belt Tensioner | |
| 19-29 | 99A0351 запросить цену → | 1 Sensor, Output Expander Pass Thru | |
| 19-30 | 99A0913 запросить цену → | 1 Shaft Assembly, Middle 40T | |
| 19-31 | 99A0912 запросить цену → | 1 Frame Assembly |

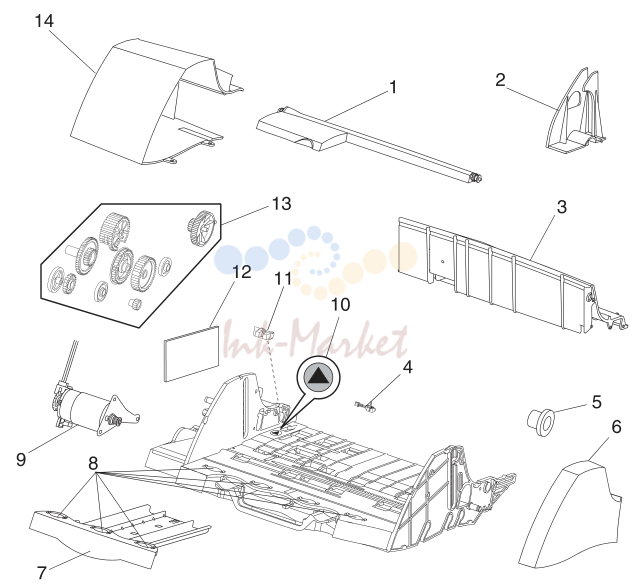

Каталог очень большой (849 позиций). Показаны первые 30 узлов со схемами; полный список доступен по запросу.
