Содержание
- 1. Assembly 1: Covers
- 2. Assembly 1: Covers (continued)
- 3. Assembly 2: Frame
- 4. Assembly 2: Frame (continued)
- 5. Assembly 3: Printhead
- 6. Assembly 4: Paper Feed (Autocompensator)
- 7. Assembly 5: Paper Feed - Multipurpose Unit
- 8. Assembly 6: Paper Feed - Alignment
- 9. Assembly 7: Paper Feed - Output
- 10. Assembly 8: Integrated Paper Tray - 250 Sheet

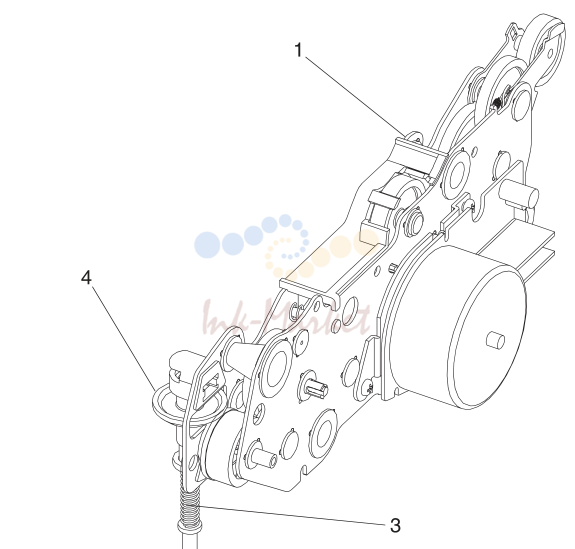

- 11. Assembly 9: Main Drive
- 12. Assembly 10: Developer Drive

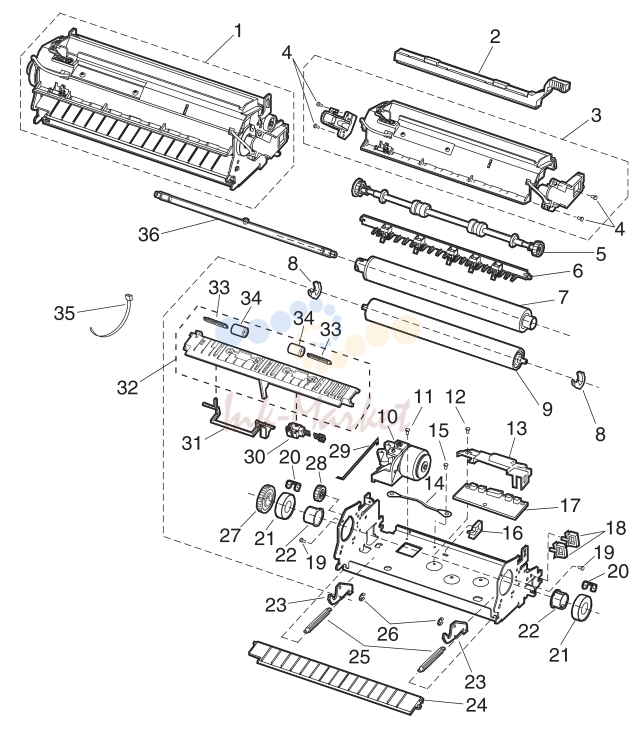

- 13. Assembly 11: Fuser
- 14. Assembly 11: Fuser (continued)
- 15. Assembly 11: Fuser (continued)

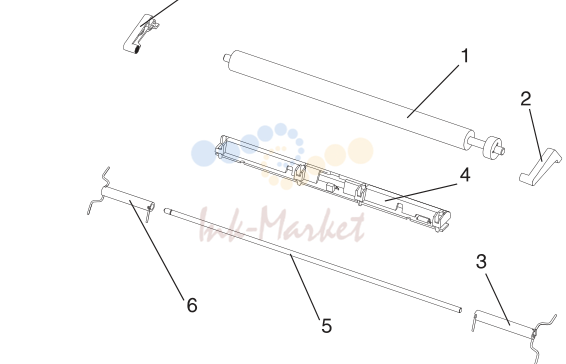

- 16. Assembly 12: Transfer

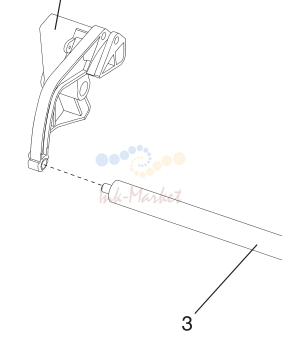

- 17. Assembly 13: Charging
- 18. Assembly 14: Electronics
- 19. Assembly 14: Electronics (continued)
- 20. Assembly 14: Electronics (continued)

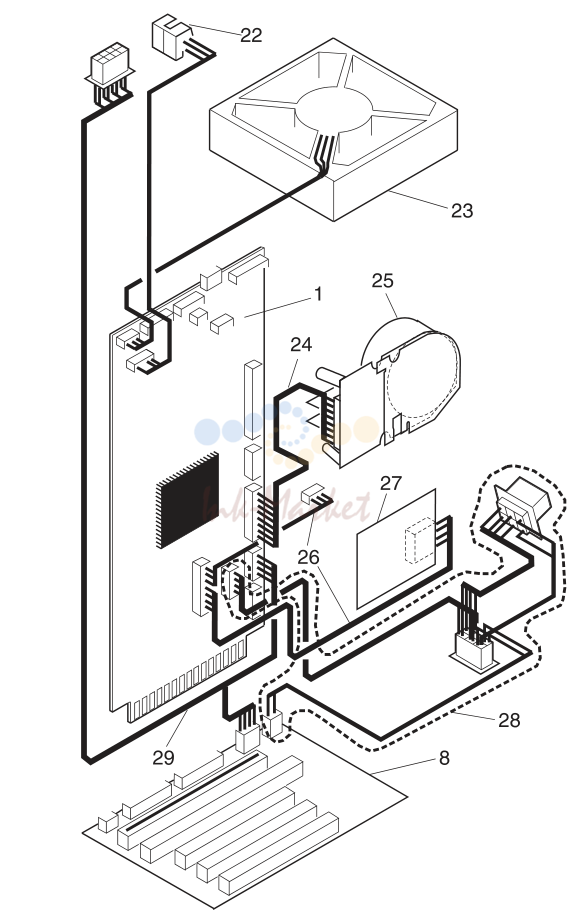

- 21. Assembly 14: Electronics (continued)

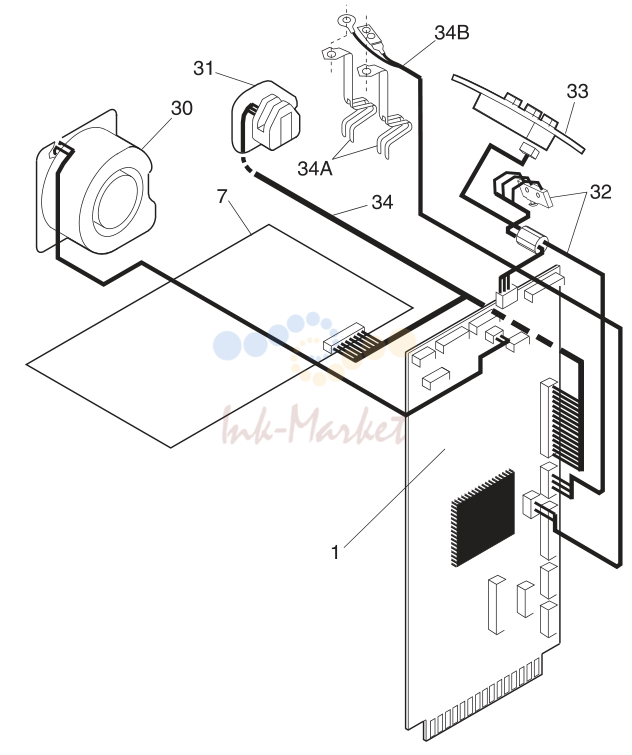

- 22. Assembly 14: Electronics (continued)

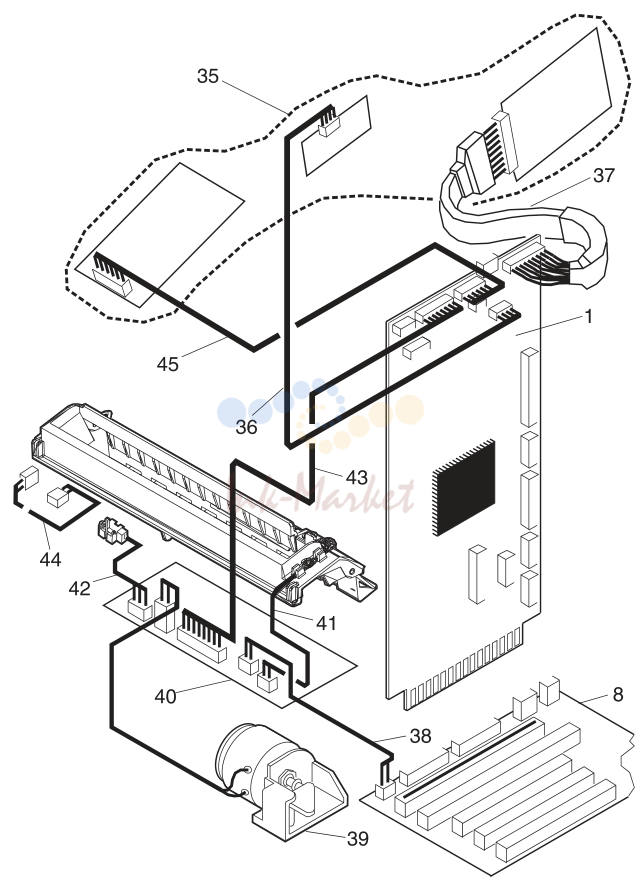

- 23. Assembly 14: Electronics (continued)
- 24. Assembly 15: 250 Sheet Tray

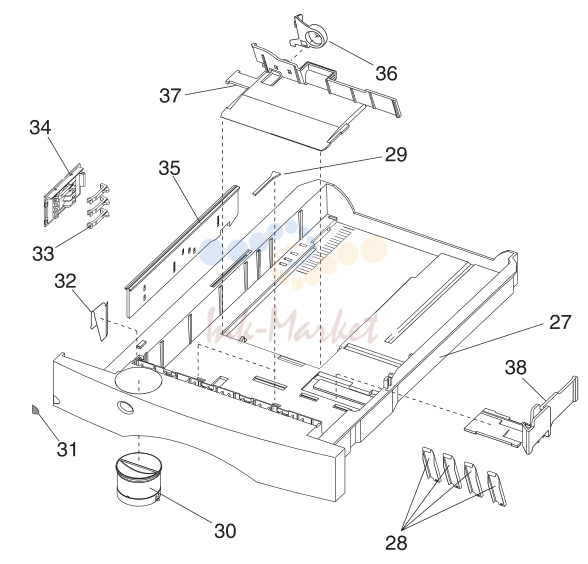

- 25. Assembly 15: 250 Sheet Tray (continued)
- 26. Assembly 16: 500 Sheet Tray
- 27. Assembly 16: 500 Sheet Tray (continued)

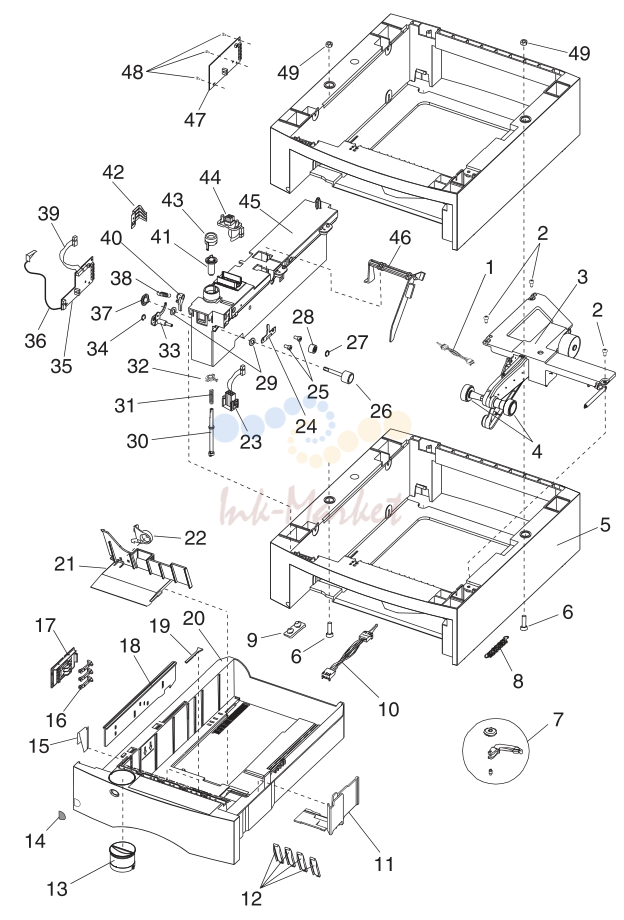

- 28. Assembly 17: 500/500 Dual Tray

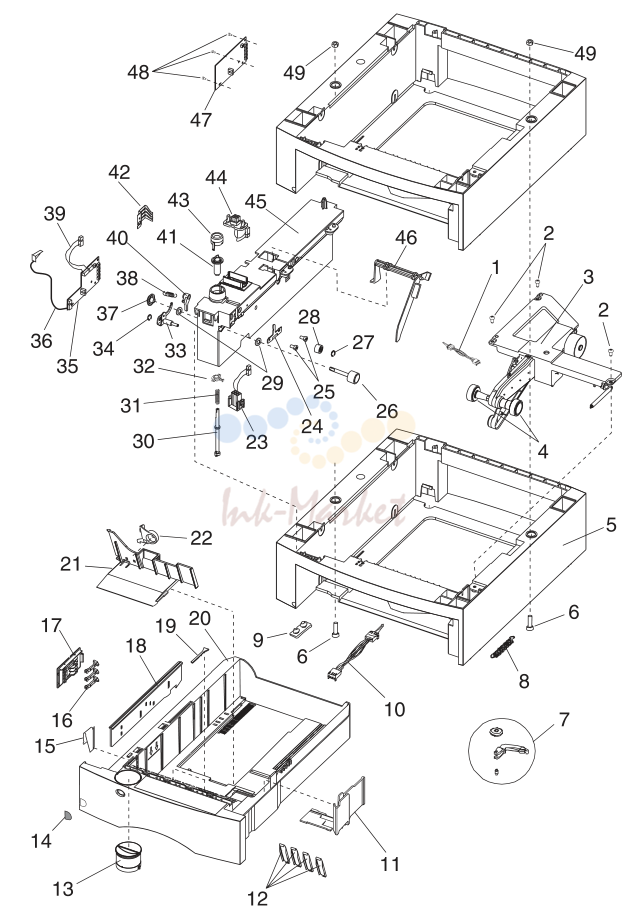

- 29. Assembly 17: 500/500 Dual Tray (continued)

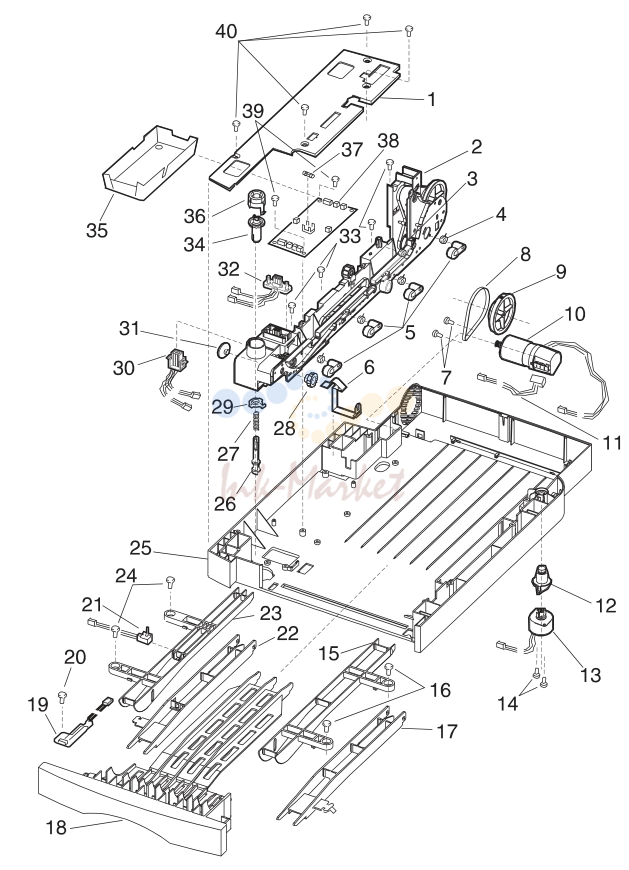

- 30. Assembly 18: Duplex
- 31. Assembly 18: Duplex (continued)

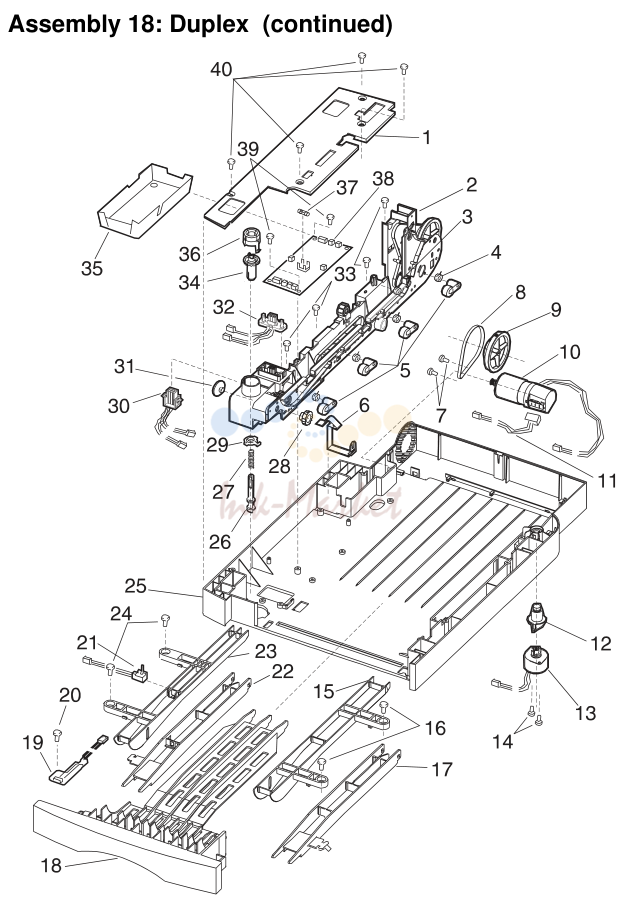

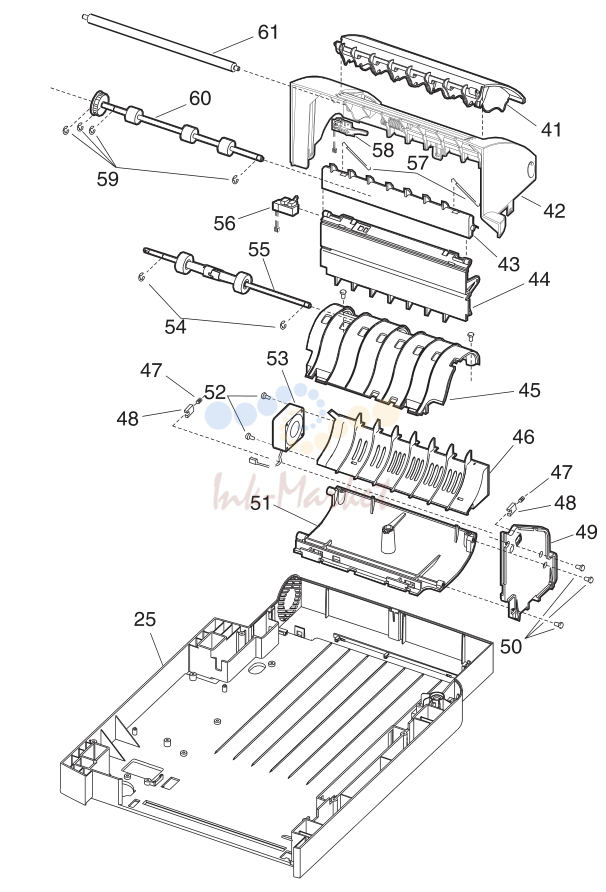

- 32. Assembly 18: Duplex (continued)
- 33. Assembly 19: Output Expander
- 34. Assembly 19: Output Expander (continued)
- 35. Assembly 20: Envelope Feeder
- 36. Assembly 20: Envelope Feeder (continued)
- 37. Assembly 21: High Capacity Feeder
- 38. Assembly 21: High Capacity Feeder (continued)
- 39. Assembly 21: High Capacity Feeder (continued)
- 40. Assembly 21: High Capacity Feeder (continued)
- 41. Assembly 21: High Capacity Feeder (continued)
- 42. Assembly 22: Kiosk - Vertical Paper Adapter
- 43. Assembly 23: Kiosk - Horizontal Paper Adapter

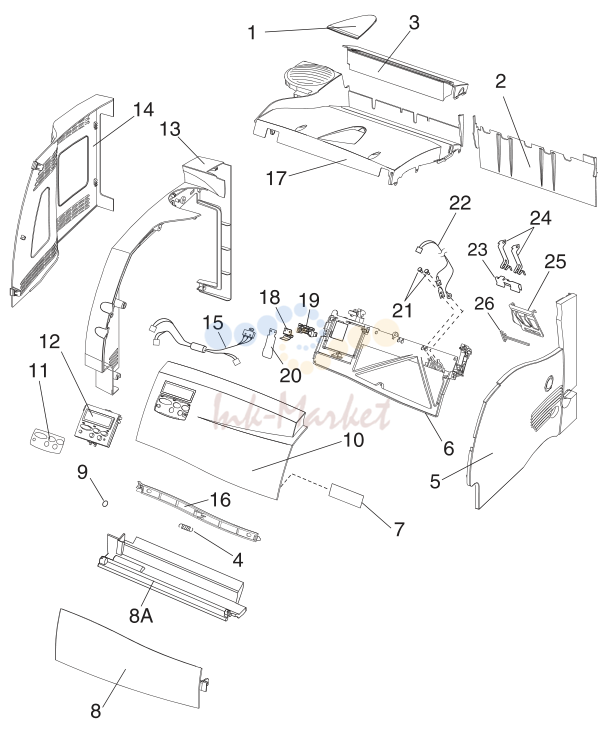

1. Assembly 1: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 99A0553 запросить цену → | 1 Support,Paper | |
| 1-2 | 99A0463 запросить цену → | 1 Spacer,Front2450/2455/3455 | |
| 1-2 | 99A0464 запросить цену → | 1 Spacer,Front | |
| 1-3 | 99A0016 запросить цену → | 1 Cover,FuserWickAssembly | |
| 1-4 | 99A0004 запросить цену → | 1 Spring,Latch | |
| 1-5 | 99A0011 запросить цену → | 1 Cover,RIghtSide | |
| 1-5 | 99A0012 запросить цену → | 1 Cover,RightSide2450/2455/3455 | |
| 1-6 | 99A0008 запросить цену → | 1 Hinge,UpperFrontCover | |
| 1-7 | 99A0007 запросить цену → | 1 Label,TLI/ID/SerialNo.-Blank | |
| 1-8 | 99A0023 запросить цену → | 1 CoverAssembly,LowerFront | |
| 1-8 | 99A0020 запросить цену → | 1 CoverAssembly,LowerFront | |
| 1-9 | 99A0021 запросить цену → | 1 O-Ring,LowerFrontDoor | |
| 1-10 | 99A0917 запросить цену → | 1 Kit,UpperFrontCoverwithLabels | |
| 1-11 | 99A0630 запросить цену → | 1 Bezel,OperatorPanel,English | |
| 1-11 | 99A0631 запросить цену → | 1 Bezel,OperatorPanel,France | |
| 1-11 | 99A0632 запросить цену → | 1 Bezel,OperatorPanel,Italy | |
| 1-11 | 99A0633 запросить цену → | 1 Bezel,OperatorPanel,Germany | |
| 1-11 | 99A0634 запросить цену → | 1 Bezel,OperatorPanel,Spain | |
| 1-11 | 99A0535 запросить цену → | 1 Bezel,OperatorPanel,Denmark | |
| 1-11 | 99A0536 запросить цену → | 1 Bezel,OperatorPanel,Netherlands | |
| 1-11 | 99A0537 запросить цену → | 1 Bezel,OperatorPanel,Norway | |
| 1-11 | 99A0538 запросить цену → | 1 Bezel,OperatorPanel,Sweden | |
| 1-11 | 99A0539 запросить цену → | 1 Bezel,OperatorPanel,Brazil/Portugal | |
| 1-11 | 99A0540 запросить цену → | 1 Bezel,OperatorPanel,Finland | |
| 1-11 | 99A0541 запросить цену → | 1 Bezel,OperatorPanel,Japan |
2. Assembly 1: Covers (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-12 | 99A0001 запросить цену → | 1 OperatorPanelAssembly | |
| 1-13 | 99A0009 запросить цену → | 1 Cover,LeftSide | |
| 1-13 | 99A0010 запросить цену → | 1 Cover,LeftSide2450/2455/3455 | |
| 1-14 | 99A0017 запросить цену → | 1 Door,LeftPanel1650/1855/2420 | |
| 1-14 | 99A0019 запросить цену → | 1 Door,LeftPanel1250/1255/1620/1625 | |
| 1-14 | 99A0018 запросить цену → | 1 Door,LeftPanel2450/2455/3455 | |
| 1-15 | 99A0296 запросить цену → | 1 Switch,CoverOpenw/OperatorPanelCable | |
| 1-16 | 99A0003 запросить цену → | 1 Latch,UpperCover | |
| 1-17 | 99A0013 запросить цену → | 1 Cover,LaserAssembly | |
| 1-18 | 99A0550 запросить цену → | 1 Shield,ESDCoverOpen | |
| 1-19 | 99A0031 запросить цену → | 1 Bracket,CoverOpenSwitch | |
| 1-20 | 99A0036 запросить цену → | 1 Spring,CoverOpenSwitch | |
| 1-21 | 2 Screws,ContactMountingPP99A0263 | ||
| 1-22 | 99A0814 запросить цену → | 1 Cable,SmartCartridge3455 | |
| 1-23 | 99A0816 запросить цену → | 1 Contact,SmartCartridgeGround3455 | |
| 1-24 | 99A0815 запросить цену → | 2 Contact,SmartCartridge3455 | |
| 1-25 | 99A0817 запросить цену → | 1 Cover,SmartCartridgeContact3455 | |
| 1-26 | 99A0834 запросить цену → | 1 Plunger,OverstressSmartCartridge3455 |

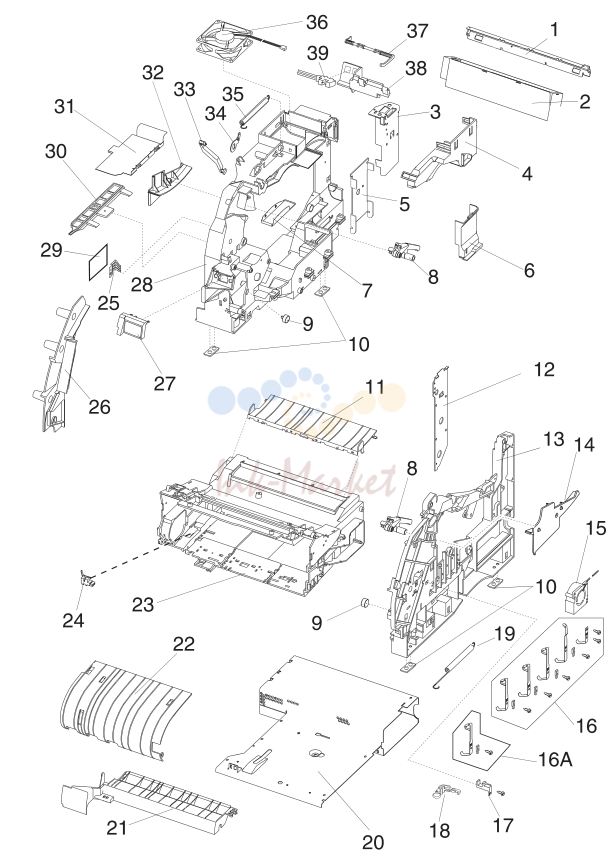

3. Assembly 2: Frame
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-1 | 99A0425 запросить цену → | 1 Support,CrossBrace | |
| 2-2 | 99A0463 запросить цену → | 1 Spacer,Front2450/2455/3455 | |
| 2-2 | 99A0464 запросить цену → | 1 Spacer,Front | |
| 2-3 | 99A0033 запросить цену → | 1 Duct,LeftStacker2450/2455/3455 | |
| 2-3 | 99A0034 запросить цену → | 1 Duct,LeftStacker | |
| 2-4 | 99A0867 запросить цену → | 1 Duct,MainBody | |
| 2-5 | 99A0551 запросить цену → | 1 Support,LeftLowerStacker | |
| 2-6 | 99A0114 запросить цену → | 1 Duct,LVPSLeftSide | |
| 2-7 | 99A0113 запросить цену → | 1 Pan,DripITC | |
| 2-8 | 99A0045 запросить цену → | 2 Latch,CartridgeAssembly | |
| 2-9 | 99A0039 запросить цену → | 2 Roller,DeveloperSupport | |
| 2-10 | 99A0058 запросить цену → | 4 Pad,MachineMounting | |
| 2-11 | 99A0558 запросить цену → | 1 TransferPlateAssembly | |
| 2-11 | 99A0828 запросить цену → | 1 TransferPlateAssembly3455 | |
| 2-12 | 99A0904 запросить цену → | 1 PlateAssembly,StackerGround | |
| 2-12 | 99A0561 запросить цену → | 1 Support,RightStacker | |
| 2-13 | 99A0111 запросить цену → | 1 RightSideframe | |
| 2-14 | 99A0043 запросить цену → | 1 Track,CartridgeGuideRH | |
| 2-15 | 99A0049 запросить цену → | 1 Fan,Auxiliary2420/2450/3455 | |
| 2-16 | 1 ContactKitPP99A0585 | ||
| 3 | oContact,DoctorBlade/TAR/DeveloperRoll | ||
| 1 | oContact,PCDrum | ||
| 1 | oContact,ChargeRoll | ||
| 4 | oBlock,ContactMounting | ||
| 5 | oScrew,ContactMounting | ||
| 2-17 | 99A0466 запросить цену → | 1 Sensor,TonerCartridgeLevel | |
| 2-18 | 99A0026 запросить цену → | 1 TrayBiasArmAssembly | |
| 2-19 | 99A0028 запросить цену → | 1 Spring,TrayBias | |
| 2-20 | 99A0038 запросить цену → | 1 Pan,CenterAssembly |
4. Assembly 2: Frame (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-21 | 99A0056 запросить цену → | 1 Deflector,UpperPF | |
| 2-22 | 99A0055 запросить цену → | 1 Deflector,Inner | |
| 2-23 | 99A0042 запросить цену → | 1 Frame,EPModule | |
| 2-24 | 99A0053 запросить цену → | 1 Sensor,Input | |
| 2-25 | 99A0063 запросить цену → | 1 Spring,PAOutActivate | |
| 2-26 | 99A0046 запросить цену → | 1 Cover,Gap | |
| 2-26 | 99A0804 запросить цену → | 1 Cover,Gap3455 | |
| 2-27 | 99A0549 запросить цену → | 1 Shield,ESDAssemblywithlabel | |
| 2-28 | 99A0029 запросить цену → | 1 LeftSideFrame | |
| 2-29 | 99A0128 запросить цену → | 1 Board,InputTray(ITC) | |
| 2-30 | 99A0189 запросить цену → | 1 FrameExtension1650/2420/1855 | |
| 2-30 | 99A0037 запросить цену → | 1 FrameExtension2450/2455/3455 | |
| 2-31 | 99A0899 запросить цену → | 1 Pan,MotorDrip | |
| 2-32 | 99A0044 запросить цену → | 1 Track,CartridgeGuideLH | |
| 2-33 | 99A0567 запросить цену → | 1 Link,GearRelease | |
| 2-34 | 99A0555 запросить цену → | 1 Bracket,CounterbalanceHingeSpring | |
| 2-35 | 99A0556 запросить цену → | 1 Spring,Counterbalance | |
| 2-36 | 99A0030 запросить цену → | 1 Fan,Main | |
| 2-36 | 99A0803 запросить цену → | 1 Fan,Main3455 | |
| 2-37 | 99A0377 запросить цену → | 1 FlagKit,StandardBinLevel | |
| 2-37 | 99A0378 запросить цену → | 1 FlagKit,StandardBinLevel2450/2455/3455 | |
| 2-37 | 99A0794 запросить цену → | 1 Flag,StandardBinLevel1855-C01 | |
| 2-38 | 99A0062 запросить цену → | 1 Bracket,LevelSensor1650/2420/2450/3455 | |
| 2-39 | 99A0138 запросить цену → | 1 Sensor,StandardBinLevel |

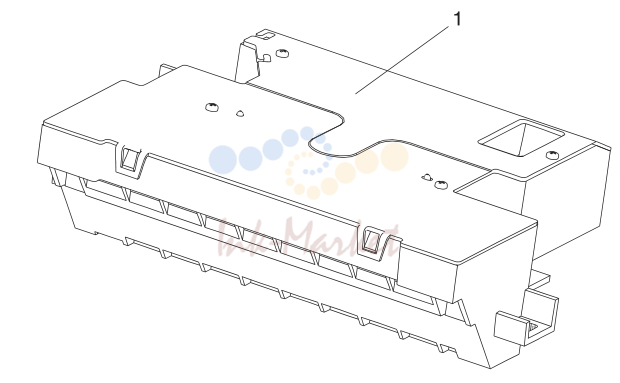

5. Assembly 3: Printhead
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 99A0065 запросить цену → | 1 PrintheadAssembly, | |
| 3-1 | 99A0398 запросить цену → | 1 PrintheadAssembly,1855 | |
| 3-1 | 99A0066 запросить цену → | 1 PrintheadAssembly,2420/2450/2455 | |
| 3-1 | 99A0829 запросить цену → | 1 PrintheadAssembly,3455 |

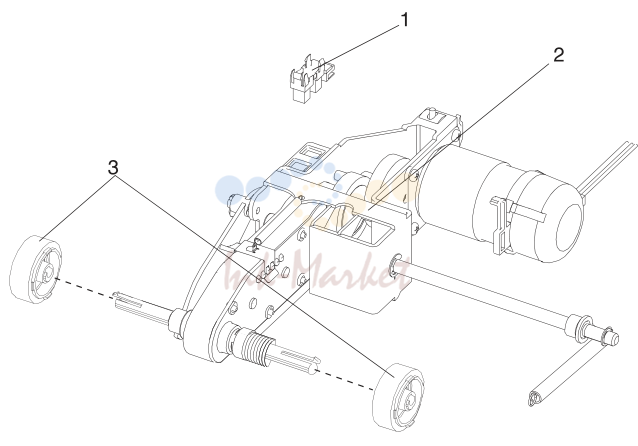

6. Assembly 4: Paper Feed (Autocompensator)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 99A0060 запросить цену → | 1 Sensor,PaperOutInternalTray | |
| 4-2 | 99A0067 запросить цену → | 1 PickArmAssembly(250) | |
| 4-3 | 99A0070 запросить цену → | 2 PickRolls |

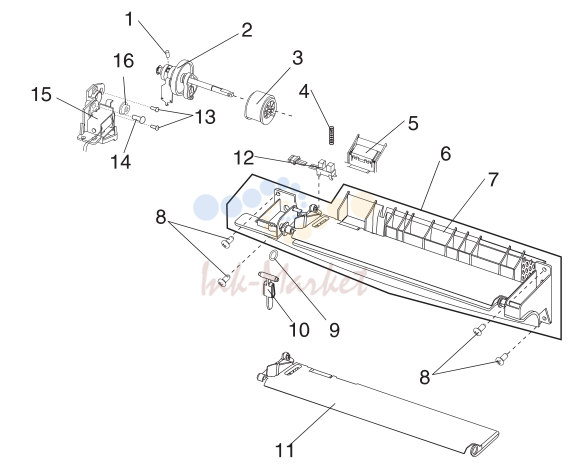

7. Assembly 5: Paper Feed - Multipurpose Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-1 | 99A0075 запросить цену → | 1 Screw,SocketSetM4X5mm | |
| 5-2 | 99A0071 запросить цену → | 1 ArmAssembly,MPT | |
| 5-3 | 99A0076 запросить цену → | 1 PickRollAssembly | |
| 5-4 | 99A0081 запросить цену → | 1 SpringAssembly,Separator | |
| 5-5 | 99A0083 запросить цену → | 1 MPTPadAssemblyKit | |
| 5-6 | 99A0077 запросить цену → | 1 DeflectorAssembly,MPT | |
| 5-7 | 99A0080 запросить цену → | 1 Deflector,Lower | |
| 5-8 | 2 Screw,LowerDeflectorMounting8mm | ||
| 5-8 | 2 Screw,LowerDeflectorMounting12mm | ||
| 5-9 | 99A0021 запросить цену → | 1 O-Ring,LowerFrontDoor | |
| 5-10 | 99A0084 запросить цену → | 1 Flag,MPTPaperOut | |
| 5-11 | 99A0082 запросить цену → | 1 PlateAssembly,MPT | |
| 5-12 | 99A0078 запросить цену → | 1 Sensor,MPTPaperOut | |
| 5-13 | 99A0073 запросить цену → | 2 Screw,Damper | |
| 5-14 | 1 Screw,FrameMounting | ||
| 5-15 | 99A0072 запросить цену → | 1 Solenoid,MPT | |
| 5-16 | 99A0074 запросить цену → | 2 Bushing,PickRollShaft |

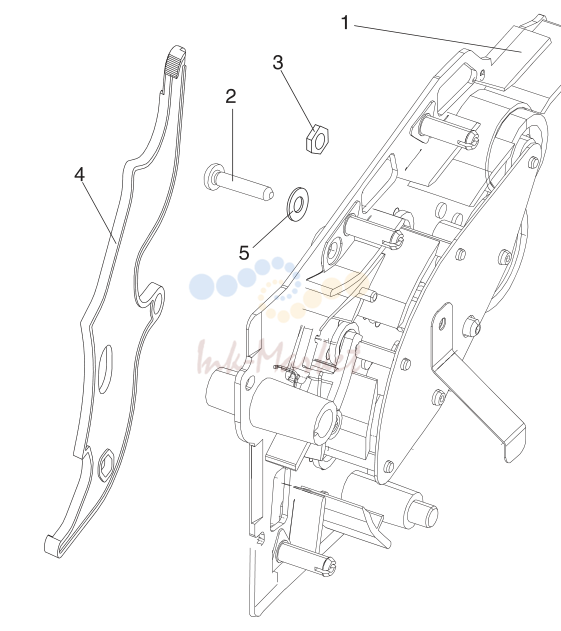

8. Assembly 6: Paper Feed - Alignment
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 99A0089 запросить цену → | 1 AlignmentAssemblyPaperFeed | |
| 6-2 | 99A0492 запросить цену → | 1 Screw,PaperReferenceAdjustment | |
| 6-3 | 99A0566 запросить цену → | 1 Nut | |
| 6-4 | 99A0559 запросить цену → | 1 Lever,BellcrankRelease | |
| 6-5 | 99A0565 запросить цену → | 1 Washer,ReferenceAdjustment |

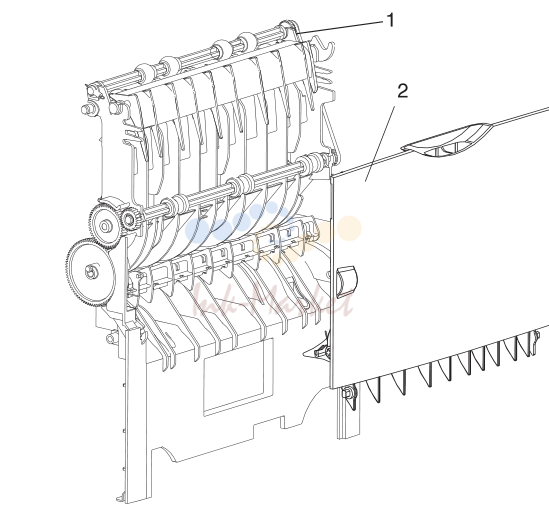

9. Assembly 7: Paper Feed - Output
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7-1 | 99A0090 запросить цену → | 1 DeflectorAssembly,Inner5002450/2455 | |
| 7-1 | 99A0091 запросить цену → | 1 DeflectorAssembly,Inner250 | |
| 7-1 | 99A0502 запросить цену → | 1 DeflectorAssembly,Inner2501855-C01 | |
| 7-2 | 99A0109 запросить цену → | 1 DeflectorAssemblyOuter5002450/2455 | |
| 7-2 | 99A0110 запросить цену → | 1 DeflectorAssemblyOuter250 |

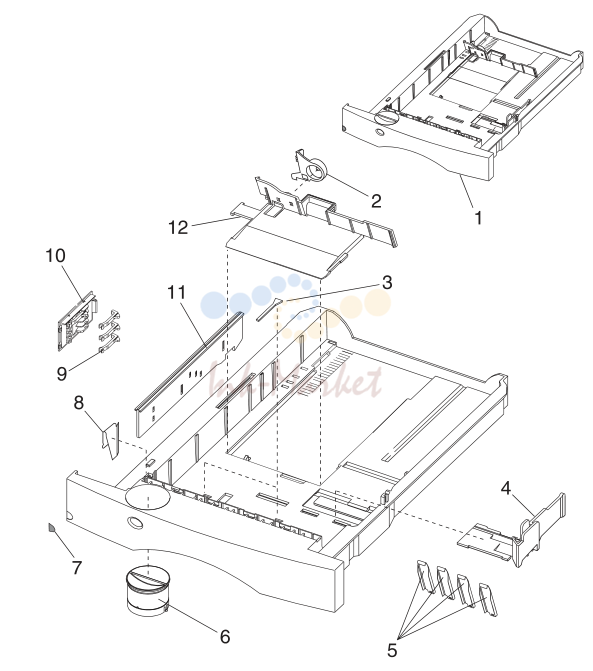

10. Assembly 8: Integrated Paper Tray - 250 Sheet
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8-1 | 99A0115 запросить цену → | 1 Tray,Integrated250Sheet | |
| 8-1 | 99A0504 запросить цену → | 1 Tray,Integrated250Sheet1855-C01 | |
| 8-2 | 99A0894 запросить цену → | 1 Latch,BackRestraint | |
| 8-3 | 99A0120 запросить цену → | 2 RestraintPad | |
| 8-4 | 99A0892 запросить цену → | 1 Restraint,Side250SheetTray | |
| 8-5 | 99A0119 запросить цену → | 4 WearStrips | |
| 8-6 | 99A0123 запросить цену → | 1 IndicatorAssembly,PaperSize | |
| 8-7 | 99A0461 запросить цену → | 1 Label,TrayNumber | |
| 8-8 | 99A0121 запросить цену → | 1 Clip,250TrayWear | |
| 8-9 | 99A0126 запросить цену → | 4 Finger,Autosize | |
| 8-10 | 99A0124 запросить цену → | 1 Plate,Snap-In | |
| 8-11 | 99A0127 запросить цену → | 1 Slider,Autosize250 | |
| 8-12 | 99A0893 запросить цену → | 1 Restraint,Back250SheetTray |
11. Assembly 9: Main Drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9-1 | 99A0129 запросить цену → | 1 Gearbox,w/Motor2420/2450/2455 | |
| 9-1 | 99A0130 запросить цену → | 1 Gearbox,w/Motor | |
| 9-1 | 99A0801 запросить цену → | 1 Gearbox,w/Motor3455 | |
| 9-2 | 99A0134 запросить цену → | 1 Shaft,PowerTakeoff | |
| 9-3 | 99A0275 запросить цену → | 1 Spring,PowerTakeoffShaft | |
| 9-4 | 99A0954 запросить цену → | 1 Gear,Bevel |

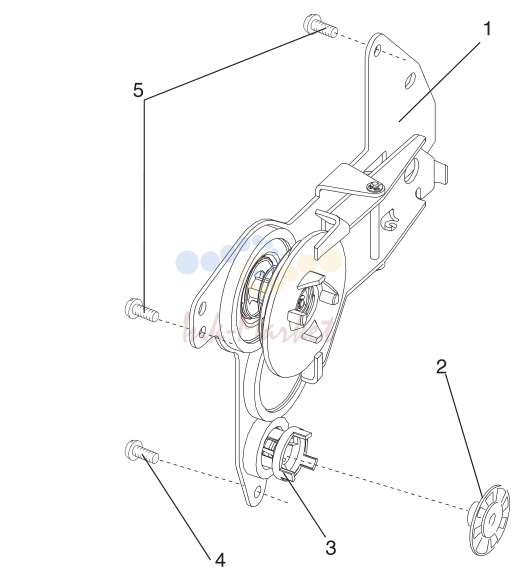

12. Assembly 10: Developer Drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 99A0135 запросить цену → | 1 DeveloperDriveAssembly | |
| 10-2 | 99A0136 запросить цену → | 1 Shaft,DeveloperDrive | |
| 10-3 | 99A0564 запросить цену → | 1 Coupler,Gear#55 | |
| 10-4 | 1 Screw,DeveloperDriveGroundPP99A0263 | ||
| 10-5 | 2 Screw,DeveloperDriveMtgPP99A0263 |
13. Assembly 11: Fuser
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-1 | 99A0473 запросить цену → | 1 FuserAssemblyw/100V750WLamp | |
| 11-1 | 99A0474 запросить цену → | 1 FuserAssemblyw/115V750WLamp | |
| 11-1 | 99A0475 запросить цену → | 1 FuserAssemblyw/220V750WLamp | |
| 11-1 | 99A0476 запросить цену → | 1 FuserAssemblyw/100V500WLamp | |
| 11-1 | 99A0477 запросить цену → | 1 FuserAssemblyw/115V500WLamp | |
| 11-1 | 99A0478 запросить цену → | 1 FuserAssemblyw/220V500WLamp | |
| 11-1 | 99A0524 запросить цену → | 1 FuserAssemblyw/100V500WLamp | |
| 11-1 | 99A0525 запросить цену → | 1 FuserAssemblyw/115V500WLamp | |
| 11-1 | 99A0526 запросить цену → | 1 FuserAssemblyw/220V500WLamp | |
| 11-1 | 99A0830 запросить цену → | 1 FuserAssemblyw/115V750WLamp3455 | |
| 11-1 | 99A0831 запросить цену → | 1 FuserAssemblyw/220V750WLamp3455 | |
| 11-2 | 99A0146 запросить цену → | 1 WiperAssembly,Dry | |
| 11-2 | 99A0725 запросить цену → | 1 WiperAssembly,Wet | |
| 11-3 | 99A0918 запросить цену → | 1 Cover,FuserAssemblywithThermistor, | |
| 11-4 | 4 Screw,ContactAssemblyPP99A0263 | ||
| 11-5 | 99A0147 запросить цену → | 1 ExitRollAssembly | |
| 11-6 | 99A0156 запросить цену → | 1 DetackAssembly1250/1255/1620/16251650/ | |
| 11-6 | 99A0833 запросить цену → | 1 DetackAssembly3455 | |
| 11-7 | 99A0562 запросить цену → | 1 HotRollAssembly1250/1255 | |
| 11-7 | 99A0563 запросить цену → | 1 HotRollAssembly1620/1650/1855 | |
| 11-7 | 99A0149 запросить цену → | 1 HotRollAssembly2420/2450/2455 | |
| 11-7 | 99A0832 запросить цену → | 1 HotRollAssembly3455 | |
| 11-8 | 99A0144 ✓ в наличии | 2 Retainer,BackupRollBearing |
14. Assembly 11: Fuser (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-9 | 99A0158 запросить цену → | 1 BackupRoll,CBM30mm2420/2450/3455 | |
| 11-9 | 99A0160 запросить цену → | 1 BackupRoll,CBM22mm | |
| 11-10 | 99A0173 запросить цену → | 1 SolenoidAssembly,EnvelopeConditioner | |
| 11-11 | 1 Screw,SolenoidMountingPP99A0263 | ||
| 11-12 | 1 Screw,BoardCoverMountingPP99A0263 | ||
| 11-13 | 99A0557 запросить цену → | 1 Cover,FuserBoard | |
| 11-14 | 99A0547 запросить цену → | 1 Wire,Ground | |
| 11-15 | 1 Screw,GroundWirePP99A0263 | ||
| 11-16 | 99A0196 запросить цену → | 1 Clamp,DCFuserCable | |
| 11-17 | 99A0170 запросить цену → | 1 BoardAssembly,Fuserw/oDriver1250/1255 | |
| 11-17 | 99A0171 запросить цену → | 1 BoardAssembly,Fuserw/Driver | |
| 11-17 | 99A0826 запросить цену → | 1 BoardAssembly,Fuser3455 | |
| 11-18 | 99A0546 запросить цену → | 2 Clamp,ACFuserCable | |
| 11-19 | 2 Screw,FuserCoverAssemblyPP99A0263 | ||
| 11-20 | 99A0142 запросить цену → | 2 Retainer,HotRollBearing | |
| 11-21 | 99A0143 запросить цену → | 2 Bearing,HotRoll | |
| 11-22 | 99A0150 запросить цену → | 2 Bushing,HotRoll | |
| 11-23 | 99A0163 запросить цену → | 2 Bellcrank,BackupRoll1250/1255 | |
| 11-23 | 99A0162 запросить цену → | 2 Bellcrank,BackupRoll1620/1650/1855/1625 | |
| 11-23 | 99A0161 запросить цену → | 2 Bellcrank,BackupRoll2420/2450/2455 | |
| 11-23 | 99A0890 запросить цену → | 1 Bellcrank,BackupRoll3455 | |
| 11-24 | 99A0164 запросить цену → | 1 Guide,FuserEntry | |
| 11-24 | 99A0713 запросить цену → | 1 Guide,FuserEntry1250/1255 | |
| 11-25 | 99A0412 запросить цену → | 2 Spring,BackupRollBellcrank1250/1255 | |
| 11-25 | 99A0410 запросить цену → | 2 Spring,BackupRollBellcrank | |
| 11-26 | 2 Retainer,BackupRollBellcrankPP99A0267 | ||
| 11-27 | 99A0157 запросить цену → | 1 Gear,HotRoll | |
| 11-28 | 99A0148 запросить цену → | 1 Gear,Idler |
15. Assembly 11: Fuser (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-29 | 99A0297 запросить цену → | 1 Link,Solenoid | |
| 11-30 | 99A0169 запросить цену → | 1 Sensor,NarrowMedia | |
| 11-31 | 99A0172 запросить цену → | 1 Flag,ExitSensor | |
| 11-32 | 99A0166 запросить цену → | 1 GuideAssembly,LowerExit | |
| 11-33 | 99A0897 запросить цену → | 2 Spring,RedriveIdler | |
| 11-34 | 99A0167 запросить цену → | 2 Roller,RedriveIdler | |
| 11-35 | 1 Tie,WirePP99A0577 | ||
| 11-36 | 99A0140 запросить цену → | 1 Lamp,115V750WCCRed | |
| 11-36 | 99A0141 запросить цену → | 1 Lamp,115V500WCCWhite | |
| 11-36 | 99A0177 запросить цену → | 1 Lamp,100V500WCCYellow | |
| 11-36 | 99A0178 запросить цену → | 1 Lamp,100V750WCCPurple | |
| 11-36 | 99A0175 запросить цену → | 1 Lamp,220V750WCCOrange | |
| 11-36 | 99A0176 запросить цену → | 1 Lamp,220V500WCCBlack |
16. Assembly 12: Transfer
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-1 | 99A0179 запросить цену → | 1 TransferRollAssembly | |
| 12-1 | 99A0498 запросить цену → | 1 TransferRollAssembly1855-C01PRC | |
| 12-2 | 99A0349 запросить цену → | 1 Arm,TransferRollAssemblyRight | |
| 12-3 | 99A0184 запросить цену → | 1 Spring,TransferRollRight | |
| 12-4 | 99A0186 запросить цену → | 1 EraseLampAssemblyKit | |
| 12-5 | 99A0185 запросить цену → | 1 Shaft,TransferPivot | |
| 12-6 | 99A0181 запросить цену → | 1 Spring,TransferRollLeft | |
| 12-7 | 99A0354 запросить цену → | 1 Arm,TransferRollLeft |
17. Assembly 13: Charging
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13-1 | 99A0512 запросить цену → | 1 Link Assembly, Charge Left Kit | |
| 13-2 | 99A0513 запросить цену → | 1 Link Assembly, Charge Right Kit | |
| 13-3 | 99A1033 запросить цену → | 1 Roll Assembly, Charge |

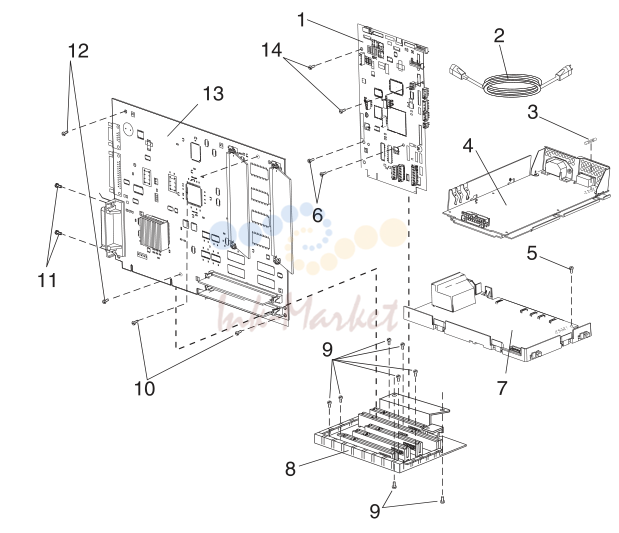

18. Assembly 14: Electronics
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-1 | 99A0900 запросить цену → | 1 EngineBoardAssemblywithlasercable | |
| 14-1 | 99A0901 запросить цену → | 1 EngineBoardAssemblywithlasercable | |
| 14-1 | 99A0902 запросить цену → | 1 EngineBoardAssemblywithlasercable | |
| 14-1 | 99A0903 запросить цену → | 1 EngineBoardAssemblywithlasercable | |
| 14-1 | 99A0946 запросить цену → | 1 EngineBoardAssemblywithjumpers3455 | |
| 14-2 | 1342514 запросить цену → | 1 PowerCordSet,8ft.-U.S.,Canada(LV), | |
| 14-2 | 1339538 запросить цену → | 1 Europe,6ft. | |
| 14-2 | 1342536 запросить цену → | 1 PowerCordSet,6ft.-Argentina(HV), | |
| 14-2 | 1342537 запросить цену → | 1 PowerCordSet,8ft.-U.K.,Ireland | |
| 14-2 | 1339539 запросить цену → | 1 PowerCordSet,6ft.-Israel | |
| 14-2 | 1339540 запросить цену → | 1 PowerCordSet,6ft.-Switzerland | |
| 14-2 | 1339541 запросить цену → | 1 PowerCordSet,6ft.-SouthAfrica | |
| 14-2 | 1342534 запросить цену → | 1 PowerCordSet,8ft.-Chile(HV) | |
| 14-2 | 1339543 запросить цену → | 1 PowerCordSet,8ft.-Denmark | |
| 14-2 | 1339542 запросить цену → | 1 PowerCordSet,6ft.-Italy | |
| 14-2 | 1374067 запросить цену → | 1 PowerCordSet,8ft.-Peru(HV) | |
| 14-2 | 99A0471 запросить цену → | 1 PowerCordSet,8ft.straight1855-C01 | |
| 14-2 | 99A0493 запросить цену → | 1 PowerCordSet,6ft.straight1855-C01 | |
| 14-2 | 99A0496 запросить цену → | 1 PowerCordSet,8ft.rightangle1855-C01 | |
| 14-2 | 99A0497 запросить цену → | 1 PowerCordSet,6ft.rightangle1855-C01 | |
| 14-3 | 99A0215 запросить цену → | 1 Fuse,110VacLVPS | |
| 14-3 | 99A0205 запросить цену → | 1 Fuse,220Vac | |
| 14-4 | 99A0214 запросить цену → | 1 LVPS,110Vac2420/2450/2455/3455 | |
| 14-4 | 99A0216 запросить цену → | 1 LVPS,110Vac1620/1650/1625/1855 | |
| 14-4 | 99A0218 запросить цену → | 1 LVPS,110Vac1250/1255 | |
| 14-4 | 99A0199 запросить цену → | 1 LVPS,220Vac2420/2450/2455/3455 | |
| 14-4 | 99A0201 запросить цену → | 1 LVPS,220Vac1620/1650/1855/1625 | |
| 14-4 | 99A0203 запросить цену → | 1 LVPS,220Vac1250/1255 |
19. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-5 | 1 Screw,HVPSMountingPP99A0263 | ||
| 14-6 | 1 Screw,EngineBdMountingTopPP99A0263 | ||
| 14-7 | 99A0220 запросить цену → | 1 HighVoltagePowerSupply | |
| 14-7 | 99A0827 запросить цену → | 1 HighVoltagePowerSupply3455 | |
| 14-8 | 99A0376 запросить цену → | 1 InterconnectBoardAssembly | |
| 14-8 | 99A0930 запросить цену → | 1 InterconnectBoardAssembly | |
| 14-8 | 99A0960 запросить цену → | 1 InterconnectBoardAssembly | |
| 14-9 | 2 Screw,IntBoardMountingPP99A0263 | ||
| 14-9 | 1 Screw,IntBoardShieldGroundPP99A0263 | ||
| 14-9 | 2 Screw,IntShieldMountingPP99A0263 | ||
| 14-9 | 3 Screw,IntShieldMountingPP99A0263 | ||
| 14-10 | 2 Screw,ControllerBdMountingFront | ||
| 14-11 | 99A0426 запросить цену → | 2 Screw,ParallelConnectorMounting | |
| 14-12 | 2 Screw,ControllerBdMountingBack | ||
| 14-13 | 99A0187 запросить цену → | 1 ControllerBoardAssembly1250/1620 | |
| 14-13 | 99A0840 запросить цену → | 1 ControllerBoardAssembly1255 | |
| 14-13 | 99A0841 запросить цену → | 1 ControllerBoardAssembly1625 | |
| 14-13 | 99A0183 запросить цену → | 1 ControllerBoardAssembly1650/2420 | |
| 14-13 | 99A0842 запросить цену → | 1 ControllerBoardAssembly1855 | |
| 14-13 | 99A0139 запросить цену → | 1 ControllerBoardAssembly2450 | |
| 14-13 | 99A0844 запросить цену → | 1 ControllerBoardAssembly2455 | |
| 14-13 | 99A0845 запросить цену → | 1 ControllerBoardAssembly3455 | |
| 14-14 | 2 Screw,EngineBdMtgBottomPP99A0263 | ||
| 14-14 | 2 Screw,EngineBdMtgFrontPP99A0263 | ||
| 14-14 | 2 Screw,EngineBdMtgTopPP99A0263 |

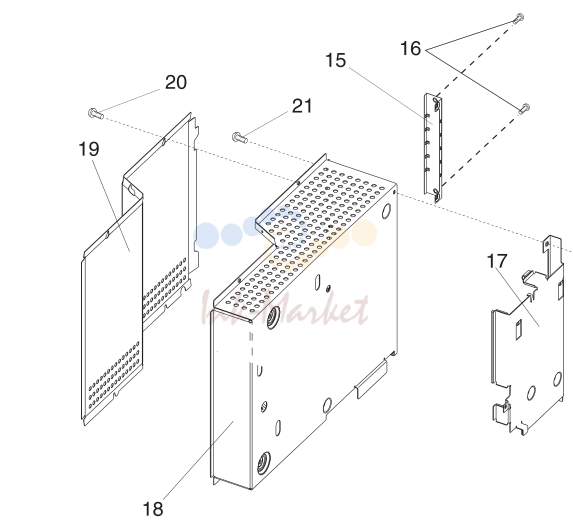

20. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-15 | 99A0236 запросить цену → | 1 Cover,INABlank | |
| 14-16 | 6 Screw,INACoverMounting | ||
| 14-16 | 4 Screw,INACoverMountingPP99A0263 | ||
| 14-16 | 2 Screw,INACoverMountingPP99A0263 | ||
| 14-17 | 99A0213 запросить цену → | 1 EngineBoardShieldAssembly | |
| 14-18 | 99A0239 запросить цену → | 1 Shield,InnerAssembly1250/1620/1625 | |
| 1 | oCover,INABlank | ||
| 14-18 | 99A0238 запросить цену → | 1 Shield,InnerAssembly1650/2420/1855 | |
| 2 | oCover,INABlank | ||
| 14-18 | 99A0235 запросить цену → | 1 Shield,InnerAssembly2450/2455/3455 | |
| 3 | oCover,INABlank | ||
| 14-19 | 99A0207 запросить цену → | 1 Shield,Outer1250/1255/1620/1625 | |
| 14-19 | 99A0206 запросить цену → | 1 Shield,Outer1650/2420/1855 | |
| 14-19 | 99A0204 запросить цену → | 1 Shield,Outer2450/2455 | |
| 14-20 | 4 Screw,OuterShieldMountingPP99A0263 | ||
| 14-20 | 6 Screw,OuterShieldMounting | ||
| 14-21 | 1 Screw,Eng/ControllerMtgGround |
21. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-22 | 99A0138 запросить цену → | 1 Sensor,StandardBinLevel | |
| 14-23 | 99A0030 запросить цену → | 1 Fan,Main | |
| 14-23 | 99A0803 запросить цену → | 1 Fan,Main3455 | |
| 14-24 | 99A0255 запросить цену → | 1 Cable,MainDriveMotor | |
| 14-25 | 99A0129 запросить цену → | 1 Gearbox,w/Motor2450/2420/2455 | |
| 14-25 | 99A0130 запросить цену → | 1 Gearbox,w/Motor | |
| 14-25 | 99A0801 запросить цену → | 1 Gearbox,w/Motor3455 | |
| 14-26 | 99A0256 запросить цену → | 1 Cable,IntegratedTray | |
| 14-27 | 99A0128 запросить цену → | 1 Board,InputTray(ITC) | |
| 14-28 | 99A0254 запросить цену → | 1 Cable,AutoConnectBottom | |
| 14-29 | 99A0257 запросить цену → | 1 Cable,AutoConnectTop |
22. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-30 | 99A0049 запросить цену → | 1 Fan,Auxiliary2450/2455/3455 | |
| 14-31 | 99A0466 запросить цену → | 1 Sensor,TonerCartridgeLevel | |
| 14-32 | 99A0296 запросить цену → | 1 Switch,CoverOpenw/OperatorPanel | |
| 14-33 | 99A0001 запросить цену → | 1 OperatorPanelAssembly | |
| 14-34 | 99A0576 запросить цену → | 1 Cable,FrontHarness |
23. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-35 | 99A0065 запросить цену → | 1 PrintheadAssembly, | |
| 14-35 | 99A0398 запросить цену → | 1 PrintheadAssembly,1855/1855-C01 | |
| 14-35 | 99A0066 запросить цену → | 1 PrintheadAssembly,2420/2450/2455 | |
| 14-35 | 99A0829 запросить цену → | 1 PrintheadAssembly,3455 | |
| 14-36 | 99A0247 запросить цену → | 1 Cable,Hysnc | |
| 14-37 | 99A0251 запросить цену → | 1 Cable,Laser | |
| 14-37 | 99A0889 запросить цену → | 1 Cable,Laser3455 | |
| 14-37 | 99A0888 запросить цену → | 1 Cable,Laser1855/1855-C01 | |
| 14-38 | 99A0249 запросить цену → | 1 Cable,EnvelopeConditioner | |
| 14-39 | 99A0173 запросить цену → | 1 SolenoidAssembly,EnvelopeConditioner | |
| 14-40 | 99A0170 запросить цену → | 1 BoardAssembly,Fuserw/oDriver1250/1255 | |
| 14-40 | 99A0171 запросить цену → | 1 BoardAssembly,FuserwithDriver | |
| 14-40 | 99A0826 запросить цену → | 1 BoardAssembly,Fuser3455 | |
| 14-41 | 99A0027 запросить цену → | 1 Cover,FuserAssemblywithThermistor, | |
| 14-42 | 99A0169 запросить цену → | 1 Sensor,NarrowMedia | |
| 14-43 | 99A0252 запросить цену → | 1 Cable,FuserD.C. | |
| 14-44 | 99A0258 запросить цену → | 1 Cable,FuserA.C. | |
| 14-45 | 99A0250 запросить цену → | 1 Cable,MirrorMotor |

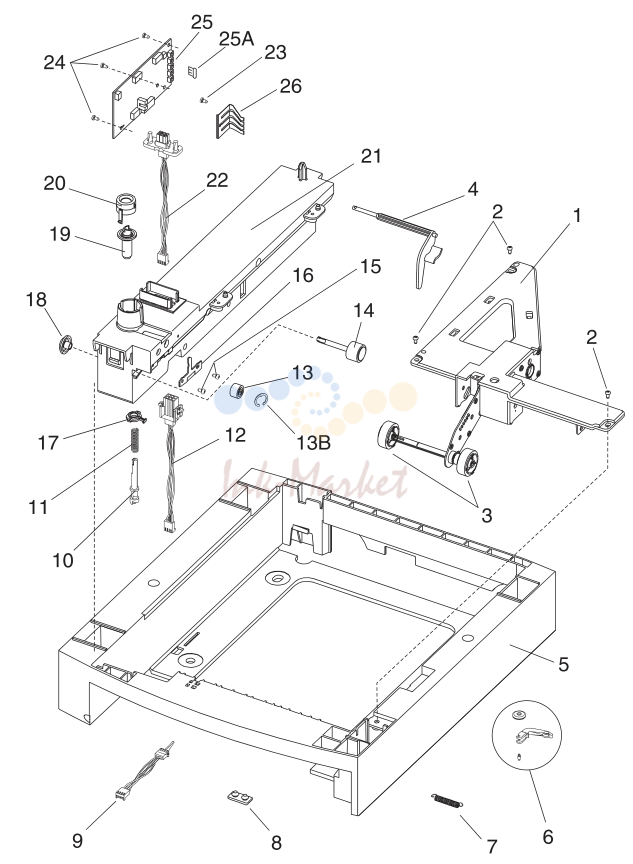

24. Assembly 15: 250 Sheet Tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-1 | 99A0287 запросить цену → | 1 PickArmAssembly | |
| 15-2 | 3 Screw,AutoCompMountingPP99A0263 | ||
| 15-3 | 99A0070 запросить цену → | 2 RollAssembly,Pick | |
| 15-4 | 99A0448 запросить цену → | 1 Arm,PaperOut250 | |
| 15-5 | 99A0266 запросить цену → | 1 Base,250Option | |
| 15-6 | 99A0026 запросить цену → | 1 TrayBiasArmAssembly | |
| 15-7 | 99A0419 запросить цену → | 1 Spring,TrayBias | |
| 15-8 | 99A0058 запросить цену → | 4 Pad,MachineMounting | |
| 15-9 | 99A0288 запросить цену → | 1 Sensor,OptionPassThru | |
| 15-10 | 99A0272 запросить цену → | 1 Shaft,250Drive | |
| 15-11 | 99A0275 запросить цену → | 1 Spring,PowerTakeoff | |
| 15-12 | 99A0282 запросить цену → | 1 Cable,250TrayOption | |
| 15-13 | 99A0451 запросить цену → | 1 Roller,SkewedBackup | |
| 15-14 | 99A0276 запросить цену → | 1 RollAssembly,Drive500Dual | |
| 15-15 | 2 Screw,WearPlateMountingPP99A0263 | ||
| 15-16 | 99A0277 запросить цену → | 1 WearPlate,PassThru250Tray | |
| 15-17 | 99A0280 запросить цену → | 1 Bearing,DriveShaftLow | |
| 15-18 | 99A0274 запросить цену → | 1 Gear,FeedRoll | |
| 15-19 | 99A0273 запросить цену → | 1 Gear,Bevel | |
| 15-20 | 99A0279 запросить цену → | 1 Bearing,DriveShaft | |
| 15-21 | 99A0445 запросить цену → | 1 StudAssembly,250Frame | |
| 15-22 | 99A0281 запросить цену → | 1 Cable,250AutoConnectOption | |
| 15-23 | 1 Screw,SwitchActivateSpringMounting | ||
| 15-24 | 3 Screw,OptionBoardMounting | ||
| 15-25 | 99A0284 запросить цену → | 1 Board,OptionTray | |
| 15-25 | 99A0397 запросить цену → | 1 Board,OptionTray | |
| 15-26 | 99A0063 запросить цену → | 1 Spring,SwitchActivate |
25. Assembly 15: 250 Sheet Tray (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-27 | 99A0115 запросить цену → | 1 TrayAssembly,250SheetOption | |
| 15-27 | 99A0504 запросить цену → | 1 TrayAssembly,250Sheet1855-C01 | |
| 15-28 | 99A0119 запросить цену → | 4 WearStrips | |
| 15-29 | 99A0120 запросить цену → | 2 RestraintPad | |
| 15-30 | 99A0123 запросить цену → | 1 IndicatorAssembly,PaperSize | |
| 15-31 | 99A0461 запросить цену → | 1 Label,TrayNumber(2-5) | |
| 15-32 | 99A0121 запросить цену → | 1 Clip,250TrayWear | |
| 15-33 | 99A0126 запросить цену → | 4 Finger,Autosize | |
| 15-34 | 99A0124 запросить цену → | 1 Plate,Snap-In | |
| 15-35 | 99A0127 запросить цену → | 1 Slider,Autosize250 | |
| 15-36 | 99A0894 запросить цену → | 1 Latch,BackRestraint | |
| 15-37 | 99A0893 запросить цену → | 1 Restraint,Back250SheetTray | |
| 15-38 | 99A0892 запросить цену → | 1 Restraint,Side250SheetTray |
26. Assembly 16: 500 Sheet Tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-1 | 99A0350 запросить цену → | 1 Sensor,PaperLow | |
| 16-2 | 3 Screw,AutoCompMountingPP99A0263 | ||
| 16-3 | 99A0405 запросить цену → | 1 PickArmAssembly | |
| 16-4 | 99A0070 запросить цену → | 2 PickRollAssembly | |
| 16-5 | 99A0298 запросить цену → | 1 Base,500Bottom | |
| 16-6 | 99A0058 запросить цену → | 4 Pad,Base500 | |
| 16-7 | 99A0419 запросить цену → | 1 Spring,TrayBias | |
| 16-8 | 99A0026 запросить цену → | 1 TrayBiasArmAssembly | |
| 16-9 | 99A0288 запросить цену → | 1 Sensor,OptionPassThru | |
| 16-10 | 99A0895 запросить цену → | 1 Restraint,Side500SheetTray | |
| 16-11 | 99A0292 запросить цену → | 4 WearStrips | |
| 16-12 | 99A0123 запросить цену → | 1 IndicatorAssembly,PaperSize | |
| 16-13 | 99A0461 запросить цену → | 1 Label,TrayNumber(2-5) | |
| 16-14 | 99A0457 запросить цену → | 1 Clip,500TrayWear | |
| 16-15 | 99A0126 запросить цену → | 4 Finger,Autosize | |
| 16-16 | 99A0124 запросить цену → | 1 Plate,Snap-In | |
| 16-17 | 99A0418 запросить цену → | 1 Slider,Autosize500 | |
| 16-18 | 99A0120 запросить цену → | 2 RestraintPad | |
| 16-19 | 99A0289 запросить цену → | 1 Tray,500Sheet | |
| 16-20 | 99A0896 запросить цену → | 1 Restraint,Back500SheetTray | |
| 16-21 | 99A0894 запросить цену → | 1 Latch,BackRestraint | |
| 16-22 | 99A0447 запросить цену → | 1 Shaft,500Drive | |
| 16-23 | 99A0284 запросить цену → | 1 Board,Tray1250/1620/1650/2420/2450 | |
| 16-23 | 99A0397 запросить цену → | 1 Board,Tray1255/1625/1855/2455/3455 | |
| 16-24 | 99A0275 запросить цену → | 1 Spring,PowerTakeoff | |
| 16-25 | 3 Screw,BoardMountingPP99A0263 | ||
| 16-26 | 99A0280 запросить цену → | 1 Bearing,DriveShaftLow | |
| 16-27 | 99A0446 запросить цену → | 1 AlignerAssembly,Paper | |
| 16-28 | 1 Retainer,AlignerAssemblyPP99A0267 | ||
| 16-29 | 99A0274 запросить цену → | 1 Gear,FeedRoll | |
| 16-30 | 99A0063 запросить цену → | 1 Spring,SwitchActivate |

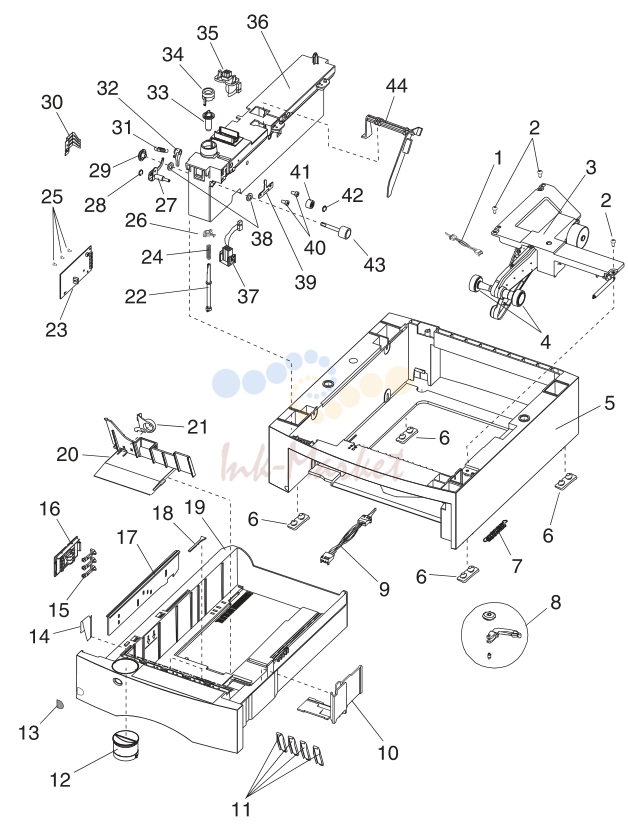

27. Assembly 16: 500 Sheet Tray (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-31 | 99A0286 запросить цену → | 1 Spring,BackupRoller | |
| 16-32 | 99A0278 запросить цену → | 1 Bellcrank,RollerRelease | |
| 16-33 | 99A0273 запросить цену → | 1 Gear,Bevel | |
| 16-34 | 99A0279 запросить цену → | 1 Bearing,DriveShaft | |
| 16-35 | 99A0281 запросить цену → | 1 Cable,500AutoConnectTop | |
| 16-36 | 99A0444 запросить цену → | 1 StudAssembly,500Frame | |
| 16-37 | 99A0282 запросить цену → | 1 Cable,500AutoConnectBottom | |
| 16-38 | 99A0438 запросить цену → | 2 Bearing,DriveRoll | |
| 16-39 | 99A0277 запросить цену → | 1 WearPlate,PassThru | |
| 16-40 | 2 Screw,WearPlateMountingPP99A0263 | ||
| 16-41 | 99A0451 запросить цену → | 1 Roller,SkewedBackup | |
| 16-42 | 99A0450 запросить цену → | 1 Retainer,Roller | |
| 16-43 | 99A0276 запросить цену → | 1 RollAssembly,Drive500 | |
| 16-44 | 99A0443 запросить цену → | 1 Arm,PaperOut500 |
28. Assembly 17: 500/500 Dual Tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-1 | 99A0350 запросить цену → | 1 Sensor,PaperLow | |
| 17-2 | 3 Screw,AutoCompMountingPP99A0263 | ||
| 17-3 | 99A0405 запросить цену → | 1 PickArmAssembly | |
| 17-4 | 99A0070 запросить цену → | 2 PickRollAssembly | |
| 17-5 | 99A0293 запросить цену → | 1 Base,500Top | |
| 17-5 | 99A0298 запросить цену → | 1 Base,500Bottom | |
| 17-6 | 99A0514 запросить цену → | 2 Screw,Dual500Mounting | |
| 17-7 | 99A0026 запросить цену → | 1 TrayBiasArmAssembly | |
| 17-8 | 99A0419 запросить цену → | 1 Spring,TrayBias | |
| 17-9 | 99A0058 запросить цену → | 4 Pad,Base500 | |
| 17-10 | 99A0288 запросить цену → | 1 Sensor,OptionPassThru | |
| 17-11 | 99A0895 запросить цену → | 1 Restraint,Side500SheetTray | |
| 17-12 | 99A0292 запросить цену → | 4 WearStrips | |
| 17-13 | 99A0123 запросить цену → | 1 IndicatorAssembly,PaperSize | |
| 17-14 | 99A0461 запросить цену → | 1 Label,TrayNumber(2-5) | |
| 17-15 | 99A0457 запросить цену → | 1 Clip,500TrayWear | |
| 17-16 | 99A0126 запросить цену → | 4 Finger,Autosize | |
| 17-17 | 99A0124 запросить цену → | 1 Plate,Snap-In | |
| 17-18 | 99A0418 запросить цену → | 1 Slider,Autosize500 | |
| 17-19 | 99A0120 запросить цену → | 2 RestraintPad | |
| 17-20 | 99A0289 запросить цену → | 1 Tray,500Sheet | |
| 17-21 | 99A0896 запросить цену → | 1 Restraint,Back500SheetTray | |
| 17-22 | 99A0894 запросить цену → | 1 Latch,BackRestraint | |
| 17-23 | 99A0569 запросить цену → | 1 CableAssemblyDualTrayAutoConnect | |
| 17-24 | 99A0277 запросить цену → | 1 WearPlate,PassThru500Tray | |
| 17-25 | 2 Screw,WearPlateMountingPP99A0263 | ||
| 17-26 | 99A0276 запросить цену → | 1 RollAssembly,Drive500Dual | |
| 17-27 | 99A0450 запросить цену → | 1 Retainer,Roller | |
| 17-28 | 99A0451 запросить цену → | 1 Roller,SkewedBackup | |
| 17-29 | 99A0438 запросить цену → | 2 Bearing,DriveRoll | |
| 17-30 | 99A0447 запросить цену → | 1 Shaft,500Drive |
29. Assembly 17: 500/500 Dual Tray (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-31 | 99A0275 запросить цену → | 1 Spring,PowerTakeoff | |
| 17-32 | 99A0280 запросить цену → | 1 Bearing,DriveShaftLow | |
| 17-33 | 99A0446 запросить цену → | 1 AlignerAssembly,Paper | |
| 17-34 | 1 Retainer,AlignerAssemblyPP99A0267 | ||
| 17-35 | 99A0300 запросить цену → | 1 Board,Tray(Bottom) | |
| 17-36 | 99A0898 запросить цену → | 1 Cable,500TrayBoardtoBoardPower | |
| 17-37 | 99A0274 запросить цену → | 1 Gear,FeedRoll | |
| 17-38 | 99A0286 запросить цену → | 1 Spring,BackupRoller | |
| 17-39 | 99A0472 запросить цену → | 1 CableAssembly,500/500Dual | |
| 17-40 | 99A0278 запросить цену → | 1 Bellcrank,RollerRelease | |
| 17-41 | 99A0273 запросить цену → | 1 Gear,Bevel | |
| 17-42 | 99A0063 запросить цену → | 1 Spring,SwitchActivate | |
| 17-43 | 99A0279 запросить цену → | 1 Bearing,DriveShaft | |
| 17-44 | 99A0281 запросить цену → | 1 Cable,500AutoConnectTop | |
| 17-45 | 99A0444 запросить цену → | 1 StudAssembly,500Frame | |
| 17-46 | 99A0443 запросить цену → | 1 Arm,PaperOut500 | |
| 17-47 | 99A0284 запросить цену → | 1 Board,Tray(Top) | |
| 17-47 | 99A0397 запросить цену → | 1 Board,Tray(Top) | |
| 17-48 | 3 Screw,BoardMountingPP99A0263 | ||
| 17-49 | 99A0460 запросить цену → | 2 Nut,Dual500Mounting |
30. Assembly 18: Duplex
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-1 | 99A0344 запросить цену → | 1 Cover,SystemBoard | |
| 18-2 | 99A0322 запросить цену → | 1 MainFrameAssembly | |
| 18-3 | 99A0324 запросить цену → | 1 IdlerAssembly,BeltTension | |
| 18-4 | 99A0326 запросить цену → | 4 Spring,Aligner | |
| 18-5 | 99A0323 запросить цену → | 4 GuideAssembly,Paper | |
| 18-6 | 99A0314 запросить цену → | 2 Spring,ChassisGround | |
| 18-7 | 2 Screw,MotorMount3mmPP99A0413 | ||
| 18-8 | 99A0328 запросить цену → | 1 Belt,Motor114Gear | |
| 18-9 | 99A0329 запросить цену → | 1 Pulley,MainDrive96/54Gear | |
| 18-10 | 99A0321 запросить цену → | 1 MotorAssembly | |
| 18-11 | 99A0320 запросить цену → | 1 Cable,D.C.MotorTach | |
| 18-12 | 1 CamFollowerAssemblyKitPP99A0299 | ||
| 18-13 | 99A0312 запросить цену → | 1 ActuatorAssembly,Deflector | |
| 18-14 | 2 Screw,ActuatorAssemblyMounting | ||
| 18-15 | 99A0339 запросить цену → | 1 Guide,ReturnRHUpper | |
| 18-16 | 2 Screw,UpperReturnGuideMounting | ||
| 18-17 | 99A0340 запросить цену → | 1 Guide,ReturnRHLower | |
| 18-18 | 99A0345 запросить цену → | 1 TrayAssembly,JamRemoval | |
| 18-19 | 99A0261 запросить цену → | 1 SwitchAssembly,FrontCover |
31. Assembly 18: Duplex (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-20 | 1 Screw,TrayOpenSwitchMounting | ||
| 18-21 | 99A0341 запросить цену → | 1 Sensor,Exit-Optical | |
| 18-22 | 99A0342 запросить цену → | 1 Guide,LHLower | |
| 18-23 | 99A0343 запросить цену → | 1 Guide,ReturnLHUpper | |
| 18-24 | 2 Screw,LHUpperReturnGuideMounting | ||
| 18-25 | 99A0306 запросить цену → | 1 BaseAssembly,w/TrayBias | |
| 18-26 | 99A0316 запросить цену → | 1 Shaft,DuplexDrive | |
| 18-27 | 99A0315 запросить цену → | 1 Spring,DuplexShaft | |
| 18-28 | 99A0325 запросить цену → | 1 Gear,PassThruIdler | |
| 18-29 | 99A0280 запросить цену → | 1 Bearing,DriveShaftLow | |
| 18-30 | 99A0311 запросить цену → | 1 Cable,AutoConnectBottom | |
| 18-31 | 99A0274 запросить цену → | 1 Gear,PassThruDriveRoll | |
| 18-32 | 99A0310 запросить цену → | 1 Cable,AutoConnectTop | |
| 18-33 | 4 Screw,MainFrameAssemblyMounting | ||
| 18-34 | 99A0317 запросить цену → | 1 Gear,DuplexBevel | |
| 18-35 | 99A0434 запросить цену → | 1 Pan,SystemBoardDrip | |
| 18-36 | 99A0279 запросить цену → | 1 Bearing,DriveShaft | |
| 18-37 | 99A0191 запросить цену → | 1 Fuse,.8ASB | |
| 18-38 | 99A0403 запросить цену → | 1 Board,SystemLevel1 | |
| 18-38 | 99A0916 запросить цену → | 1 Board,SystemLevel2 | |
| 18-39 | 2 Screw,SystemBoardMountingPP99A0413 | ||
| 18-40 | 4 Screw,SystemBoardCoverPP99A0413 |
Каталог очень большой (792 позиций). Показаны первые 31 узлов со схемами; полный список доступен по запросу.
