Hewlett Packard 4038 — каталог запчастей со схемами

Содержание

1. Assembly 1: Scanner assembly
2. Assembly 2: Main assembly
3. Assembly 3: Frame assembly

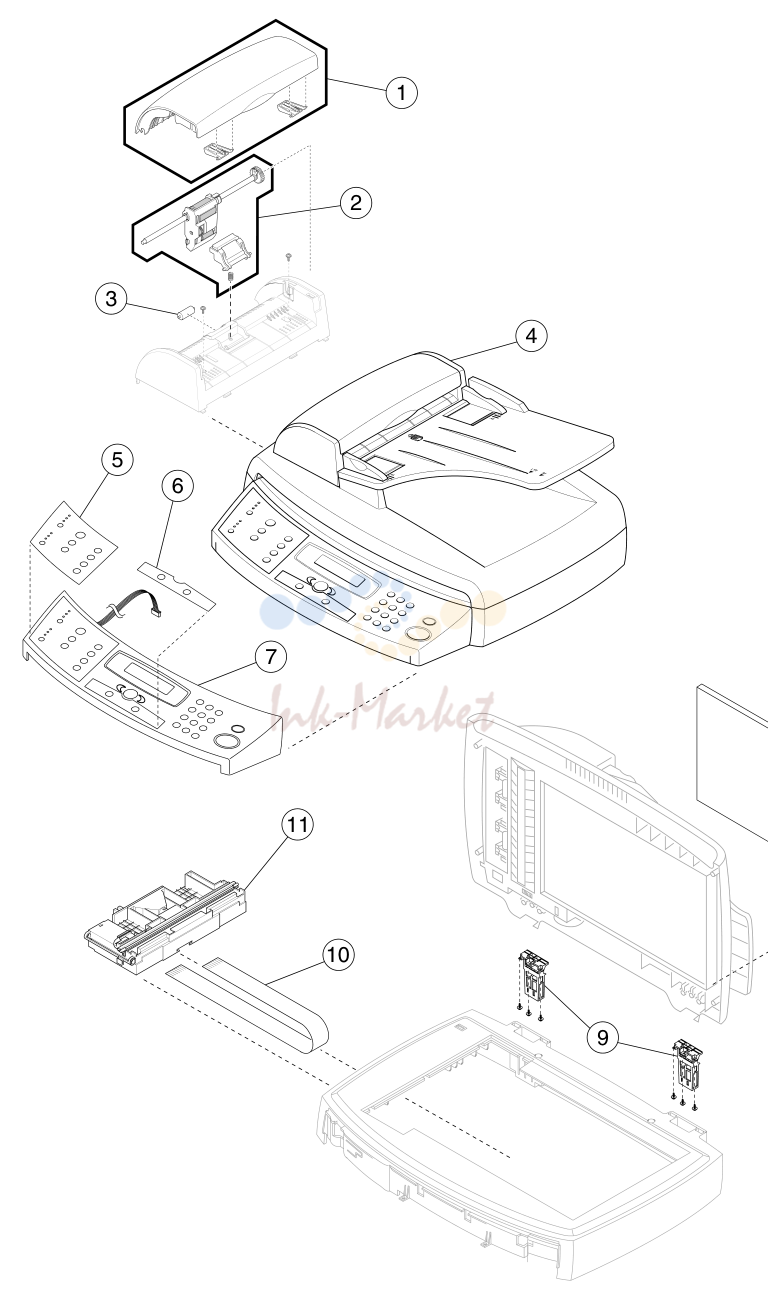

1. Assembly 1: Scanner assembly

№	Артикул	Описание
1-1	56P1931 запросить цену →	1 Cover asm, ADF access
2	56P1923 запросить цену →	1 Kit asm, ADF pick roll/pad
3	56P1922 запросить цену →	1 Roller, ADF idler
4	56P1983 запросить цену →	1 Scanner, complete
5	56P1936 запросить цену →	1 Overlay, main
6	56P1935 запросить цену →	1 Overlay, menu/select/return
7	56P1934 запросить цену →	1 Panel asm, operator
8	56P1932 запросить цену →	1 Cushion, document cover
9	56P1933 запросить цену →	2 Hinge, document cover
10	56P1941 запросить цену →	1 Cable, CCD
11	56P1940 запросить цену →	1 Module asm, CCD

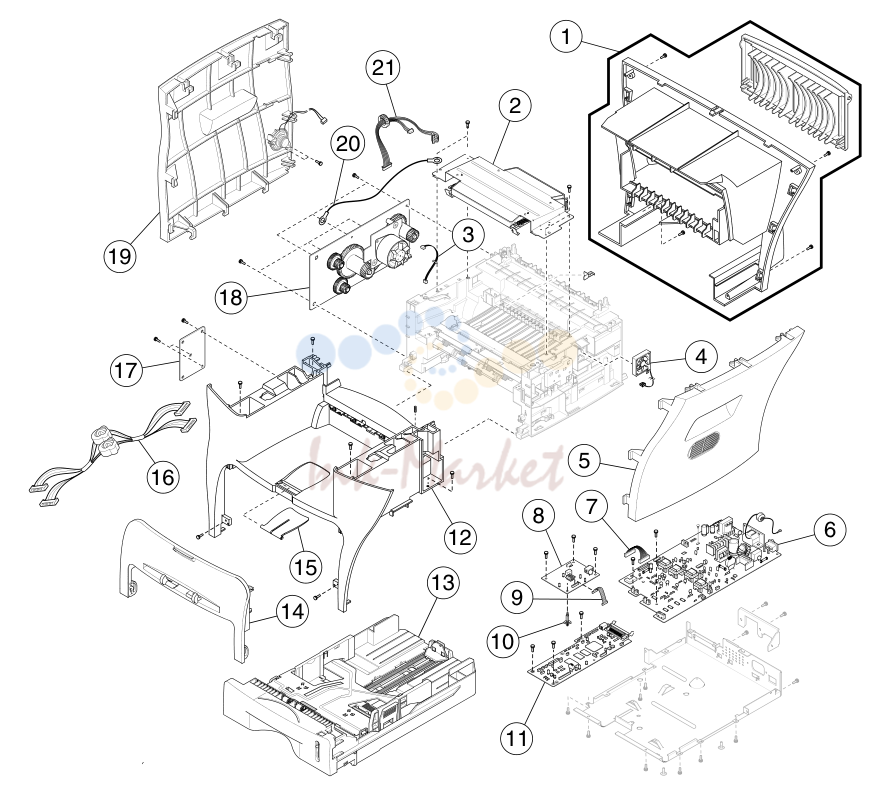

2. Assembly 2: Main assembly

№	Артикул	Описание
2-1	56P1914 запросить цену →	1 Cover asm, rear
2	56P1902 запросить цену →	1 Printhead, complete
3	56P1916 запросить цену →	1 Cable, main drive motor
4	56P1915 запросить цену →	1 Fan, cooling
5	56P1913 запросить цену →	1 Cover, right
6	56P1904 запросить цену →	1 Card asm, LVPS/HVPS - 110 V
6	56P1905 запросить цену →	1 Card asm, LVPS/HVPS - 220 V
6	56P2028 запросить цену →	1 Card asm, LVPS/HVPS - 240 V
7	56P1906 запросить цену →	1 Cable, system to power supply
8	56P1918 запросить цену →	1 Card asm, modem (Americas)
8	56P1986 запросить цену →	1 Card asm, modem (West Europe)
8	56P1987 запросить цену →	1 Card asm, modem (S. Africa)
8	56P1988 запросить цену →	1 Card asm, modem (Asia)
8	56P1989 запросить цену →	1 Card asm, modem (Australia)
9	56P1984 запросить цену →	1 Cable, modem card to system
10	56P1919 запросить цену →	1 Standoff, modem card
11		*56P2416 1 Card asm, system
12	56P1908 запросить цену →	1 Cover asm, middle
13	56P1911 запросить цену →	1 Tray asm, paper
14	56P1910 запросить цену →	1 Cover asm, cartridge access
15	56P1909 запросить цену →	1 Extender, output bin
16		*56P2418 1 Cable, scanner to system
17		*56P2417 1 Card asm, scanner
18	56P1901 запросить цену →	1 Drive asm, main
19	56P1912 запросить цену →	1 Cover, left, w/speaker
20	56P1985 запросить цену →	1 Cable, main drive ground
21	56P1903 запросить цену →	1 Cable, printhead

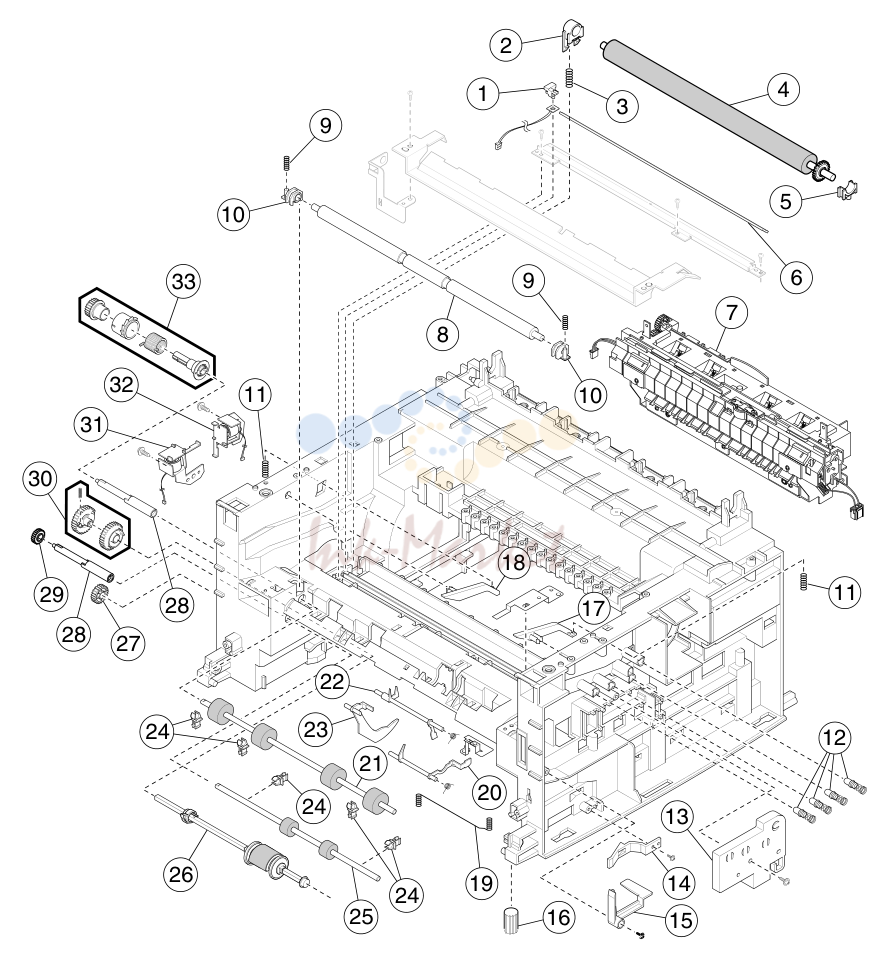

3. Assembly 3: Frame assembly

№	Артикул	Описание
3-1	56P1963 запросить цену →	1 LED, pre-transfer
2	56P1965 запросить цену →	1 Bearing, left transfer roller
3	56P1966 запросить цену →	1 Spring, transfer roll bearing
4	56P1917 запросить цену →	1 Roller asm, transfer
5	56P1967 запросить цену →	1 Bearing, right transfer roller
6	56P1964 запросить цену →	1 Lens, pre-transfer LED
7	56P1979 запросить цену →	1 Fuser, complete, 110 V
7	56P1980 запросить цену →	1 Fuser, complete, 220 V
7	56P1990 запросить цену →	1 Fuser, complete, 240 V
8	56P1968 запросить цену →	1 Roller, registration
9	56P1970 запросить цену →	2 Spring, registration roller
10	56P1969 запросить цену →	2 Bearing, registration roller
11	56P1953 запросить цену →	2 Spring, cartridge latch
12	56P1948 запросить цену →	4 Contact, high voltage
13	56P1949 запросить цену →	1 Cover, HV contact
14	56P1950 запросить цену →	1 Latch, paper tray
15	56P1951 запросить цену →	1 Actuator, cover open
16	56P1947 запросить цену →	2 Foot, rubber
17	56P1952 запросить цену →	1 Latch, right cartridge
18	56P1954 запросить цену →	1 Latch, left cartridge
19	56P1958 запросить цену →	1 Contact, transfer roll
20	56P1957 запросить цену →	1 Actuator, manual paper feed
21	56P1959 запросить цену →	1 Roller, main paper feed
22	56P1955 запросить цену →	1 Actuator, paper feed
23	56P1956 запросить цену →	1 Actuator, paper empty
24	56P1960 запросить цену →	5 Bearing, feed roller
25	56P1961 запросить цену →	1 Roller, paper tray feed
26	56P1962 запросить цену →	1 Roller asm, paper tray pick
27	56P1978 запросить цену →	1 Gear, roller idler
28	56P1976 запросить цену →	2 Coupling, shaft
29	56P1977 запросить цену →	1 Gear, registration roller
30	56P1973 запросить цену →	1 Gear asm, pick roll
31	56P1972 запросить цену →	1 Solenoid, main paper feed
32	56P1971 запросить цену →	1 Solenoid, paper tray pick roll
