Hewlett Packard 4000 — каталог запчастей со схемами

Содержание

1. LaserJet 4000
2. LaserJet 4000

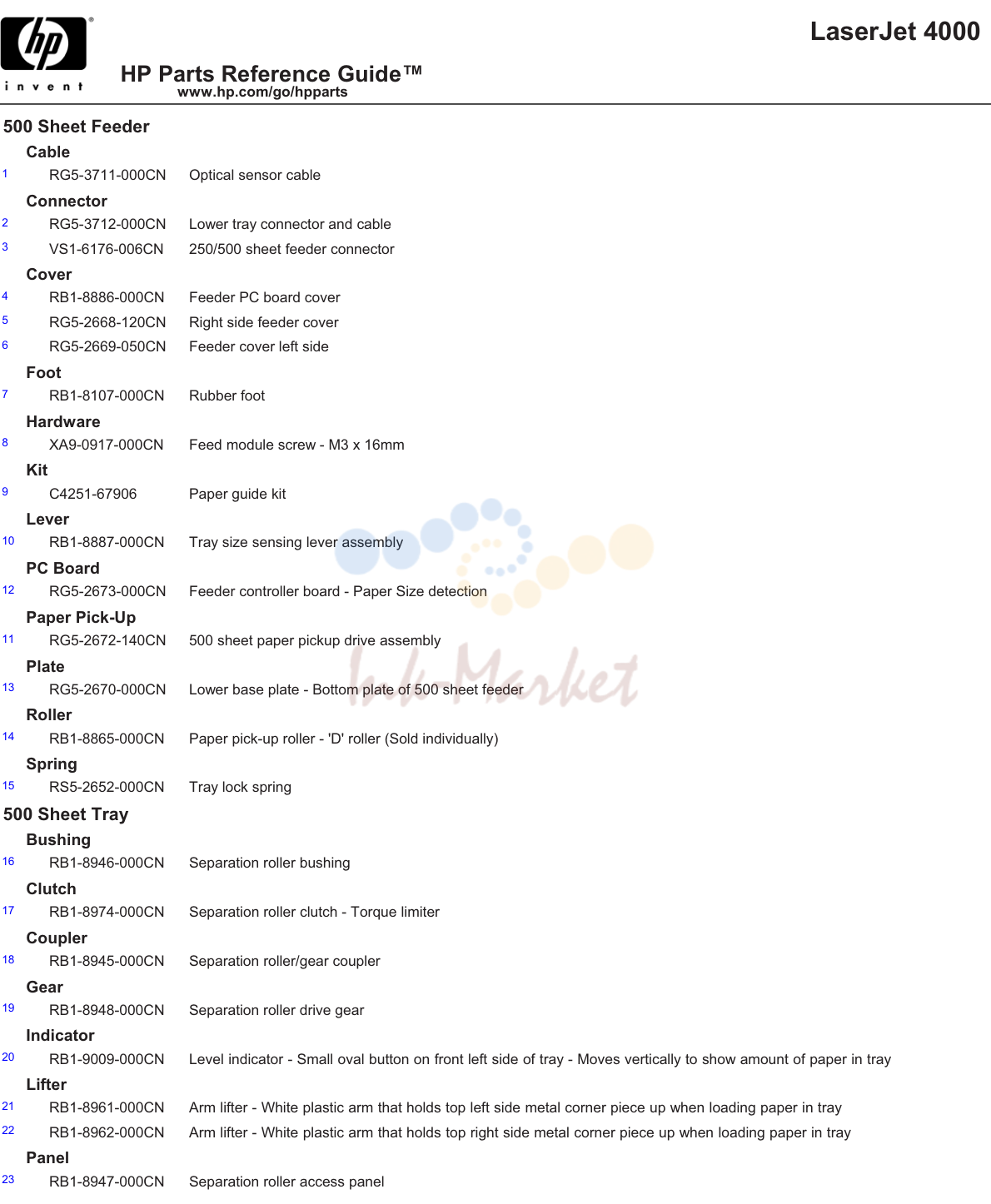

1. LaserJet 4000

№	Артикул	Описание
500		Sheet Feeder
1	RG5-3711-000CN запросить цену →	Optical sensor cable
2	RG5-3712-000CN запросить цену →	Lower tray connector and cable
3	VS1-6176-006CN запросить цену →	250/500 sheet feeder connector
4	RB1-8886-000CN запросить цену →	Feeder PC board cover
5	RG5-2668-120CN запросить цену →	Right side feeder cover
6	RG5-2669-050CN запросить цену →	Feeder cover left side
7	RB1-8107-000CN запросить цену →	Rubber foot
8	XA9-0917-000CN запросить цену →	Feed module screw - M3 x 16mm
9	C4251-67906 запросить цену →	Paper guide kit
10	RB1-8887-000CN запросить цену →	Tray size sensing lever assembly
12	RG5-2673-000CN запросить цену →	Feeder controller board - Paper Size detection
11	RG5-2672-140CN запросить цену →	500 sheet paper pickup drive assembly
13	RG5-2670-000CN запросить цену →	Lower base plate - Bottom plate of 500 sheet feeder
14	RB1-8865-000CN запросить цену →	Paper pick-up roller - 'D' roller (Sold individually)
15	RS5-2652-000CN запросить цену →	Tray lock spring
500		Sheet Tray
16	RB1-8946-000CN запросить цену →	Separation roller bushing
17	RB1-8974-000CN запросить цену →	Separation roller clutch - Torque limiter
18	RB1-8945-000CN запросить цену →	Separation roller/gear coupler
19	RB1-8948-000CN запросить цену →	Separation roller drive gear
20	RB1-9009-000CN запросить цену →	Level indicator - Small oval button on front left side of tray - Moves vertically to show amount of paper in tray
21	RB1-8961-000CN запросить цену →	Arm lifter - White plastic arm that holds top left side metal corner piece up when loading paper in tray
22	RB1-8962-000CN запросить цену →	Arm lifter - White plastic arm that holds top right side metal corner piece up when loading paper in tray
23	RB1-8947-000CN запросить цену →	Separation roller access panel
500		Sheet Tray
24	RF5-1885-000CN запросить цену →	Feed/separation roller - Roller is gray with blue tab protruding out one side
25	RF5-2489-000CN запросить цену →	Separation roller mounting assembly
26	RS5-2622-020CN запросить цену →	Separation roller tension spring
27	RF5-2760-000CN запросить цену →	Paper stop for 500 sheet tray
28	C4125-67901 запросить цену →	500 sheet universal paper tray assembly - This is ONLY the tray that holds the paper, NOT the Optional Feeder
29	RS5-1179-000CN запросить цену →	Transport roller bearing
30	RB1-8946-000CN запросить цену →	Separation roller bushing
31	RG5-3822-000CN запросить цену →	Paper feeder cable
32	XD2-1100-502CN запросить цену →	E-ring clip - For the transport roller
33	RB1-8974-000CN запросить цену →	Separation roller clutch - Torque limiter
34	VS1-6174-006CN запросить цену →	Feed drive assembly connector
35	RB1-8945-000CN запросить цену →	Separation roller/gear coupler
36	RG5-2690-000CN запросить цену →	Optional 500 sheet paper pickup drive assembly
37	RG5-2687-000CN запросить цену →	Right side frame assembly
38	RG5-2688-000CN запросить цену →	Left side frame assembly
39	RB1-8948-000CN запросить цену →	Separation roller drive gear
40	RB1-8924-000CN запросить цену →	Optional lower cassette support guide
41	RB1-9009-000CN запросить цену →	Level indicator - Small oval button on front left side of tray - Moves vertically to show amount of paper in tray
42	RB1-8962-000CN запросить цену →	Arm lifter - White plastic arm that holds top right side metal corner piece up when loading paper in tray
43	RG5-3821-000CN запросить цену →	Lower tray logic PCA - With tray size switches
44	RB1-9371-000CN запросить цену →	Adjustable paper length stop plate
45	RB1-8928-000CN запросить цену →	Tray identifier plunger - Identifies tray number installed
46	RF5-1885-000CN запросить цену →	Feed/separation roller - Roller is gray with blue tab protruding out one side
47	RF5-2489-000CN запросить цену →	Separation roller mounting assembly
48	RB1-8927-000CN запросить цену →	Left side frame leaf spring
49	RS5-2967-000CN запросить цену →	Compression spring for tray identifier plunger
50	RS5-2981-000CN запросить цену →	Paper stop spring - Provides tension for tray plate stop
51	RB1-9374-000CN запросить цену →	Tray paper stop - Locks paper length plate in slot
52	C4125-67901 запросить цену →	500 sheet universal paper tray assembly - This is ONLY the tray that holds the paper, NOT the Optional Feeder
53	RB1-9044-000CN запросить цену →	Top cover - Duplexer access top cover
54	RB1-9045-000CN запросить цену →	Duplexer rear cover panel
55	RB1-9047-000CN запросить цену →	Right side duplexer cover
56	RF5-1876-000CN запросить цену →	Left side duplexer cover - With connector
57	C4123-69001 запросить цену →	Duplexer assembly
58	RH7-1361-000CN запросить цену →	Duplexer fan - 24VDC
86	C4122-69001 запросить цену →	Envelope feeder assembly
87	RF5-2798-000CN запросить цену →	Envelope mount - Pivotal holder for envelope weight
88	RB1-9088-000CN запросить цену →	Envelope feeder input tray
89	RF5-2511-000CN запросить цену →	Envelope weight
90	RB1-8849-030CN запросить цену →	Power switch button
91	RB1-8848-000CN запросить цену →	Left side panel retainer clip
92	RB1-8860-000CN запросить цену →	Right side panel retainer clip
94	RB1-8858-000CN запросить цену →	Formatter board cover panel
95	RG5-2664-070CN запросить цену →	Right front cover assembly
96	RG5-2665-000CN запросить цену →	Left side cover assembly - Includes panel retainer clip
97	C4118-67907 запросить цену →	Tray 1 door assembly kit - New style pull-out tray with extension and new spring - Includes instructions
98	RB2-2400-000CN запросить цену →	Left duplex access panel
99	RB2-2401-000CN запросить цену →	Right duplex access panel
100	RB1-8843-000CN запросить цену →	Rear output tray
101	RB1-8844-000CN запросить цену →	Rear output tray pull-out extension
102	RB1-8805-000CN запросить цену →	Rear fuser cover panel
103	C4118-69011 запросить цену →	Fusing assembly - 110 volts
104	C4118-69012 запросить цену →	Fusing assembly - 220 volts
105	RG5-4290-000CN запросить цену →	Fusing roller - Heating element and film sleeve - 110V
106	RG5-4291-000CN запросить цену →	Fusing roller - Heating element and film sleeve - 220V
107	RB9-0684-000CN запросить цену →	Fusing assembly pressure roller
108	RB1-8851-000CN запросить цену →	Power switch actuator rod
109	RB1-8700-000CN запросить цену →	Laser shutter arm
110	RB1-8688-000CN запросить цену →	Engine test button - Manual test button
111	RB1-8706-000CN запросить цену →	Main cooling fan cover
112	RG5-2653-020CN запросить цену →	Print drive gear assembly
113	RG5-3721-000CN запросить цену →	Delivery drive assembly
114	RH7-1334-000CN запросить цену →	Main cooling fan
115	RS5-0911-000CN запросить цену →	Coupler gear
116	RB1-8704-030CN запросить цену →	Bottom cable guide
117	RB1-8862-000CN запросить цену →	Formatter/control panel cable guide
119	RB1-8689-000CN запросить цену →	Cable holder
120	RB1-8690-000CN запросить цену →	Toner cartridge sensing spring retainer
121	RH7-1331-000CN запросить цену →	Main motor assembly
122	RG5-2648-110CN запросить цену →	Paper delivery assembly
123	RG5-2655-360CN запросить цену →	Tray 1 paper pickup assembly
125	RF5-1867-000CN запросить цену →	Pre-transfer ground plate assembly
126	RF5-2496-000CN запросить цену →	Coupler gear mounting plate
127	WG8-5362-000CN запросить цену →	Optical sensor
128	RB1-8693-000CN запросить цену →	Toner cartridge drum ground spring
129	RB1-8695-000CN запросить цену →	Toner cartridge sensing spring
130	RB1-8702-000CN запросить цену →	Laser shutter spring - Provides tension for laser shutter
131	RB1-8827-000CN запросить цену →	Leaf spring
132	RB1-8694-000CN запросить цену →	Interlock switch support ground strap
133	RB1-8708-000CN запросить цену →	Gear plate ground strap
135	RB1-8671-000CN запросить цену →	Left side top cover support
136	RG5-2645-000CN запросить цену →	Right side top cover support assembly
137	RG5-2656-080CN запросить цену →	Paper input tray (Tray 1) - Multi-Purpose tray assembly
138	RG5-3700-000CN запросить цену →	Cable assembly - 3 pin (F) connectors on each end - 10.0cm (3.9 inches) long
139	RG5-3703-000CN запросить цену →	Cable assembly - Large 6 pin (F) connector to both a 6.5cm (2.6 inch) grounding cable with a ring terminal and a 39.4cm
140	RG5-3704-000CN запросить цену →	Envelope feeder connector and cable
141	RG5-3705-000CN запросить цену →	Cable assembly - A 6 pin (F) connector to both a 21.3cm (8.4 inch) cable with a 3 pin (F) connector and a 27.2cm (10.7
142	RG5-3706-000CN запросить цену →	Feed/registration sensor assembly cable
143	RG5-3708-000CN запросить цену →	Cable assembly - A 38 pin (F) connector to a 14cm (5.5 inch) ribbon cable with a 26 pin (F) connector, a 20cm (7.9 inch)
144	RG5-3709-000CN запросить цену →	Main motor cable
145	RG5-3710-000CN запросить цену →	Paper feeder module cable
146	RG5-3876-000CN запросить цену →	Cable assembly with ferrite - A 13 pin (F) connector, a 6 pin (F) connector, a 4 pin (F) connector, and three 3 pin (F)
147	RB1-8838-000CN запросить цену →	Sheet insulator - Plastic sheet between PCA and metal plate
148	C4118-69005 запросить цену →	Laser/scanner assembly
150	C4118-69009 запросить цену →	Engine controller board - Provides all power supply and motor control functions, including power switch - 110 volts -
151	C4118-69010 запросить цену →	Engine controller board - Provides all power supply and motor control functions - 220 volt - Does not include insulator
152	RB2-2404-000CN запросить цену →	Cover plate - Metal bottom plate for engine controller PCA
155	RG5-3696-000CN запросить цену →	AC power receptacle - Connector and housing assembly
156	RG5-2642-000CN запросить цену →	Registration and feed sensors assembly - Includes PS102/103
157	WC4-5139-000CN запросить цену →	Top cover interlock access switch

2. LaserJet 4000

№	Артикул	Описание
216	RG5-2650-000CN запросить цену →	Delivery sensor arm assembly
217	RB1-8668-030CN запросить цену →	Feed guide drive belt - Small belt approximately 5/16 inch wide with 'A' shaped ribs on it
218	RG5-2651-090CN запросить цену →	Paper feed assembly
219	RG5-2643-020CN запросить цену →	Paper feed guide assembly
221	RG5-5281-020CN запросить цену →	Separation pad for Tray 1 pickup assembly
222	RG5-2648-110CN запросить цену →	Paper delivery assembly
223	RG5-4283-000CN запросить цену →	Transfer roller assembly
224	RG5-2652-070CN запросить цену →	Registration assembly
225	RB1-8674-000CN запросить цену →	Belt drive shaft
226	RB1-8879-000CN запросить цену →	Paper tray sensing arm
227	C4119-67902 запросить цену →	Coupler kit - Contains pickup roller coupler, four paper tray load limit clips and installation instruction sheet
228	RB1-2190-000CN запросить цену →	Pick-up roller spring hook
229	RF5-1885-000CN запросить цену →	Feed/separation roller - Roller is gray with blue tab protruding out one side
230	RF5-2484-000CN запросить цену →	Pickup roller assembly
231	RS5-2632-000CN запросить цену →	Tension spring - Provides tension for pickup roller
232	C7833-40014 запросить цену →	Mail base - Base that the print to mail unit sits on
233	C7833-60102 запросить цену →	Power supply module for the Print to Mail accessory - 100-240VAC input, 50-60Hz - 24VDC output, 2.7A, 65 watts -
234	C7833-40012 запросить цену →	Upper fold chute - Tray on top of print to mail unit
235	C7833-40013 запросить цену →	Lower fold chute - Tray below output bin/exit tray of print to mail accessory
236	C7833-40015 запросить цену →	Exit tray - Mail output bin for print to mail accessory
237	RB1-8756-000CN запросить цену →	Toner cartridge drive rod
238	RG5-2653-020CN запросить цену →	Print drive gear assembly
239	RB1-8757-000CN запросить цену →	Gear assembly plate cable guide
240	RG5-5372-050CN запросить цену →	Control panel - Does not include overlay
241	RB1-8710-000CN запросить цену →	Plate cover
242	RG5-2663-090CN запросить цену →	Top cover assembly - Does not include control panel
243	RB1-8846-000CN запросить цену →	Rear output tray - Drop down release latch
244	C4118-40002 запросить цену →	LaserJet 4000 control panel overlay (English)
245	C4118-40007 запросить цену →	LaserJet 4000 control panel overlay (French)
246	C4118-40008 запросить цену →	LaserJet 4000 control panel overlay (Italian)
247	C4118-40009 запросить цену →	LaserJet 4000 control panel overlay (Portuguese)
248	C4118-40010 запросить цену →	LaserJet 4000 control panel overlay (Norwegian)
249	C4118-40011 запросить цену →	LaserJet 4000 control panel overlay (Hungarian)
250	C4118-40012 запросить цену →	LaserJet 4000 control panel overlay (Swedish)
251	C4118-40013 запросить цену →	LaserJet 4000 control panel overlay (Polish)
252	C4118-40014 запросить цену →	LaserJet 4000 control panel overlay (Russian)
253	C4118-40015 запросить цену →	LaserJet 4000 control panel overlay (Czechoslovakian)
254	C4118-40017 запросить цену →	LaserJet 4000 control panel overlay (Korean)
255	C4118-40018 запросить цену →	LaserJet 4000 control panel overlay (Simplified Chinese)
256	C4118-40019 запросить цену →	LaserJet 4000 control panel overlay (Traditional Chinese)
257	C4118-40020 запросить цену →	LaserJet 4000 control panel overlay (German)
258	C4118-40021 запросить цену →	LaserJet 4000 control panel overlay (Spanish)
259	C4118-40022 запросить цену →	LaserJet 4000 control panel overlay (Danish)
260	C4118-40023 запросить цену →	LaserJet 4000 control panel overlay (Dutch)
261	C4118-40024 запросить цену →	LaserJet 4000 control panel overlay (Greek)
262	C4118-40025 запросить цену →	LaserJet 4000 control panel overlay (Finnish)
263	C4118-40026 запросить цену →	LaserJet 4000 control panel overlay (Turkish)
264	C4118-40027 запросить цену →	LaserJet 4000 control panel overlay (Hebrew)
265	C4118-40028 запросить цену →	LaserJet 4000 control panel overlay (Arabic)
266	C4118-40029 запросить цену →	LaserJet 4000 control panel overlay (Japanese)
267	C4118-40030 запросить цену →	LaserJet 4000 control panel overlay (Thailand)
268	RB1-8841-000CN запросить цену →	Toner cartridge access panel
269	RB1-8847-000CN запросить цену →	Rear tray latch release spring
270	RB1-8787-000CN запросить цену →	Tray 1 paper sensor actuator arm
271	RB2-2387-000CN запросить цену →	Tray 1 retaining arm
272	RB1-8788-000CN запросить цену →	Tray 1 sensor arm cover
273	RB2-2386-000CN запросить цену →	Envelope feeder drive cover
274	RG5-2655-360CN запросить цену →	Tray 1 paper pickup assembly
275	RG5-3718-000CN запросить цену →	Tray 1 pickup roller assembly
277	RH7-5172-000CN запросить цену →	Tray 1 paper pickup drive solenoid
