2. Figure 8-1 Main parts (1 of 3)
3. Figure 8-6 External covers and panels
4. Figure 8-7 Front door assembly
5. Figure 8-8 Internal components (1 of 4)
6. Figure 8-9 Internal components (2 of 4)
7. Figure 8-10 Internal components (3 of 4)
8. Figure 8-11 Internal components (4 of 4)
9. Figure 8-12 Center Frame Assembly
10. Figure 8-13 Main Right Side Plate Assembly / Motors

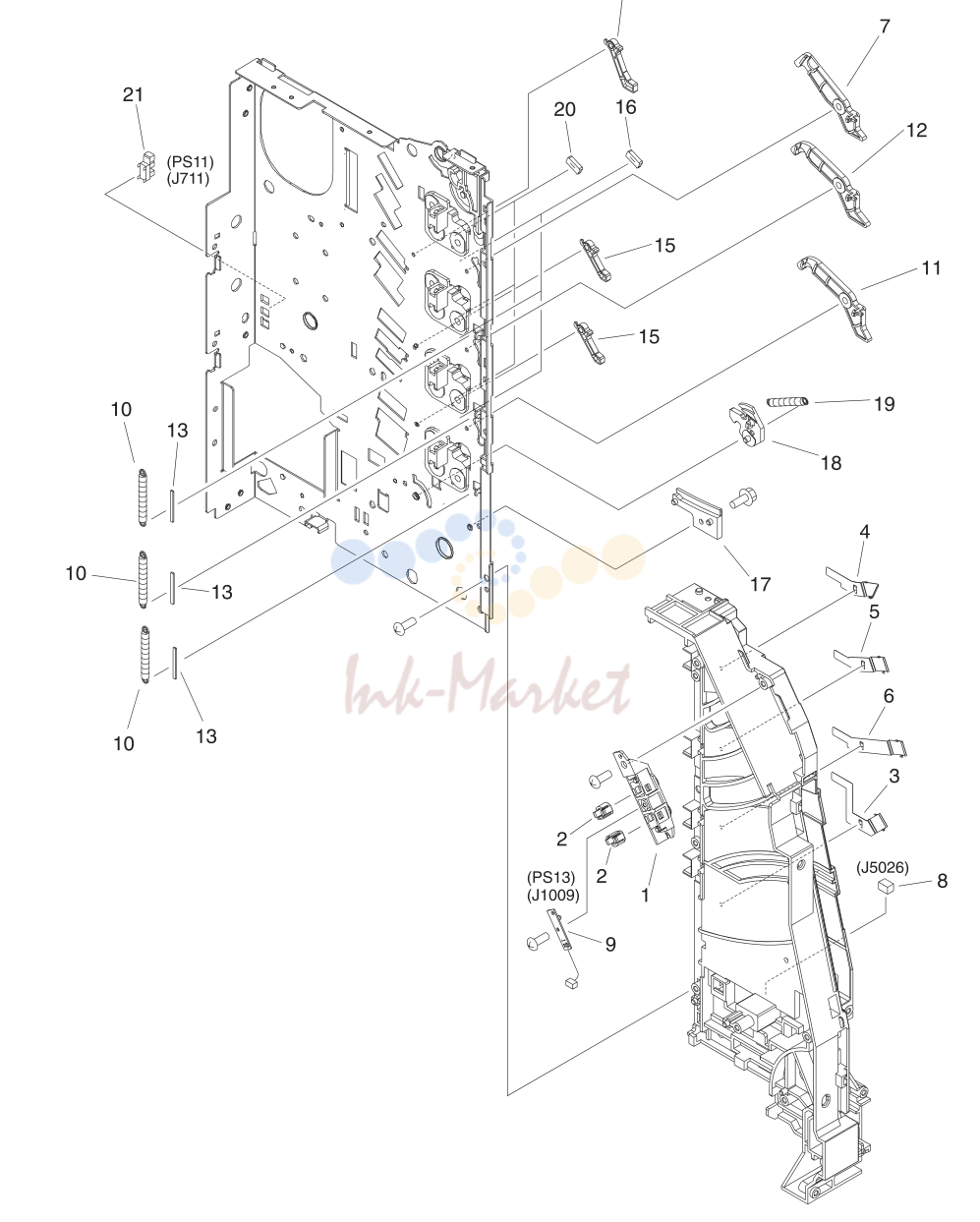

11. Figure 8-14 Main Left Side Plate Assembly

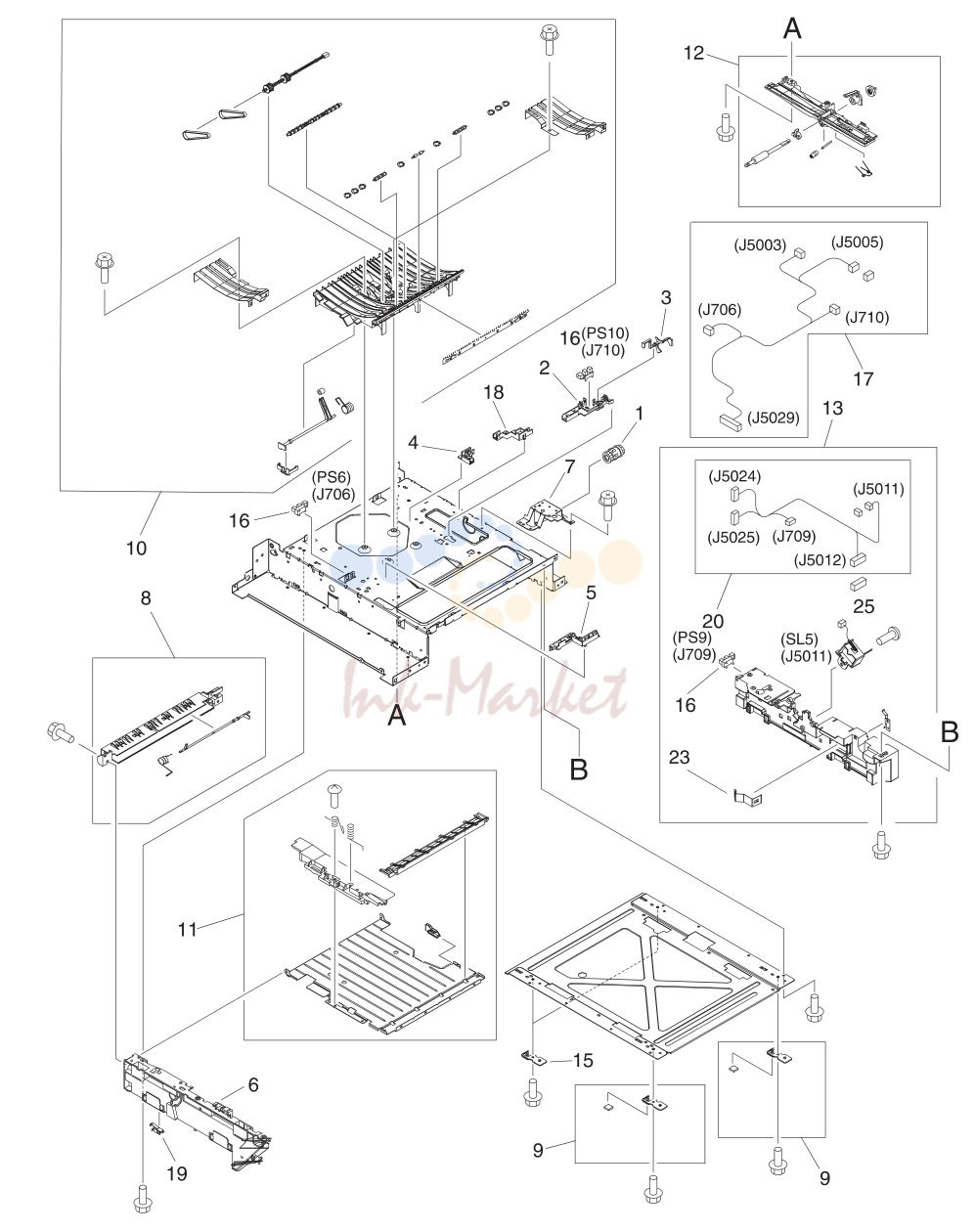

12. Figure 8-15 Lower Frame Assembly - HP3700 (1 of 2)

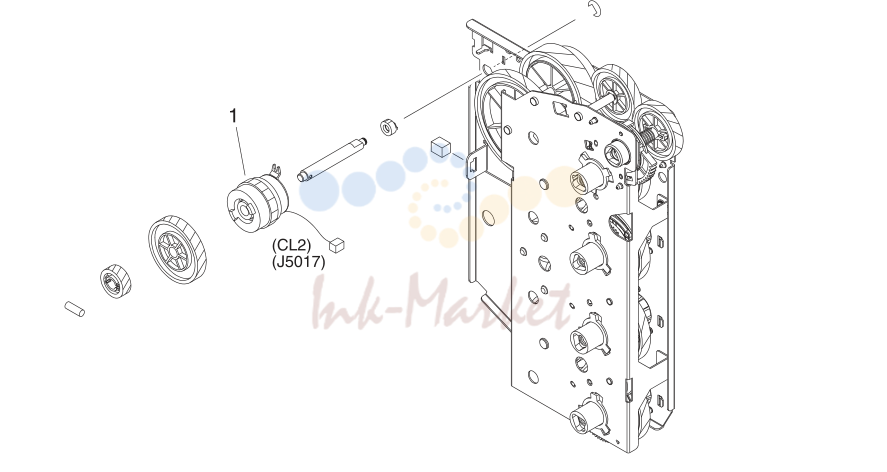

13. Figure 8-17 Image Drive Assembly

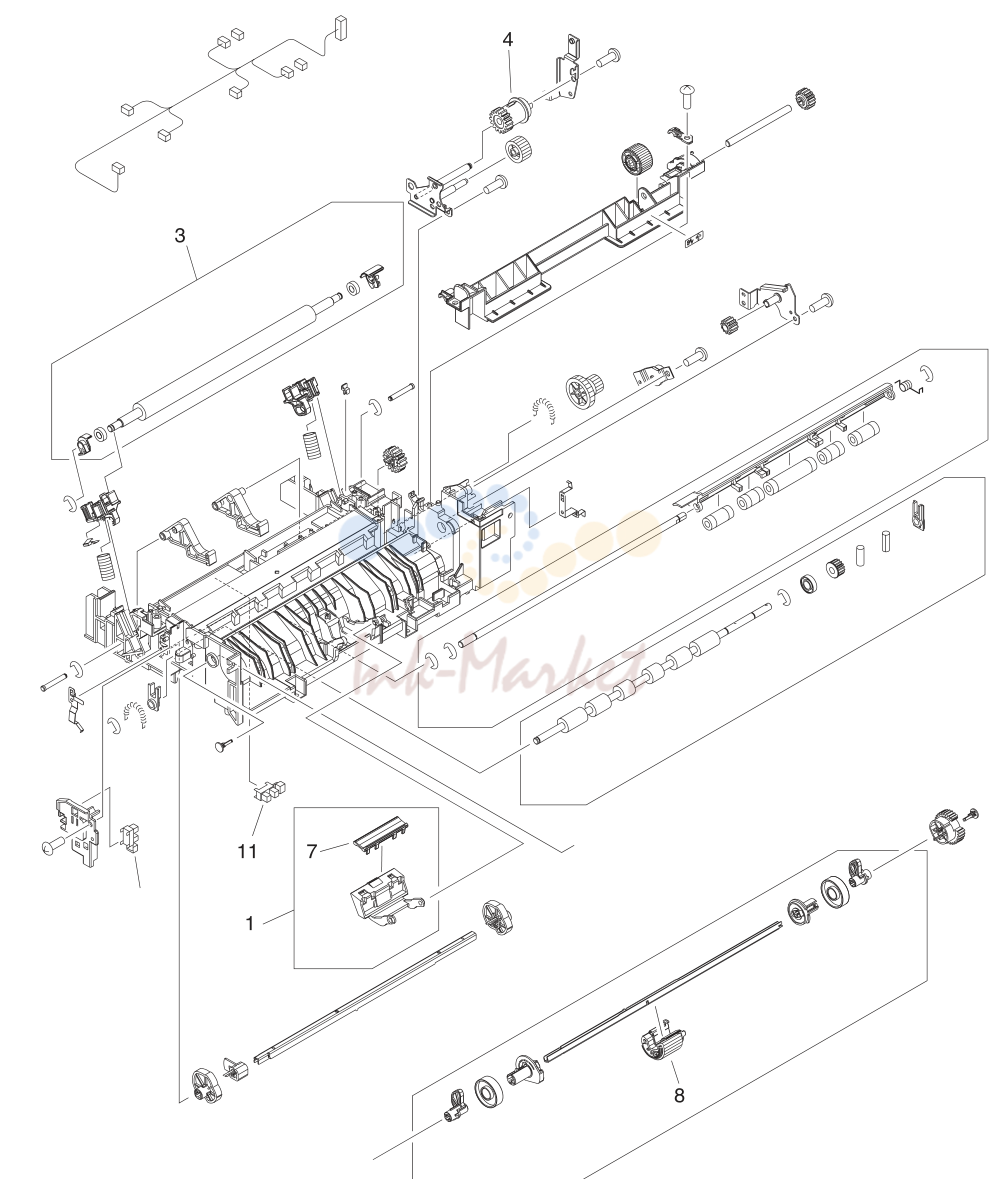

14. Figure 8-20 Pick-up/Feed assembly (1 of 2)

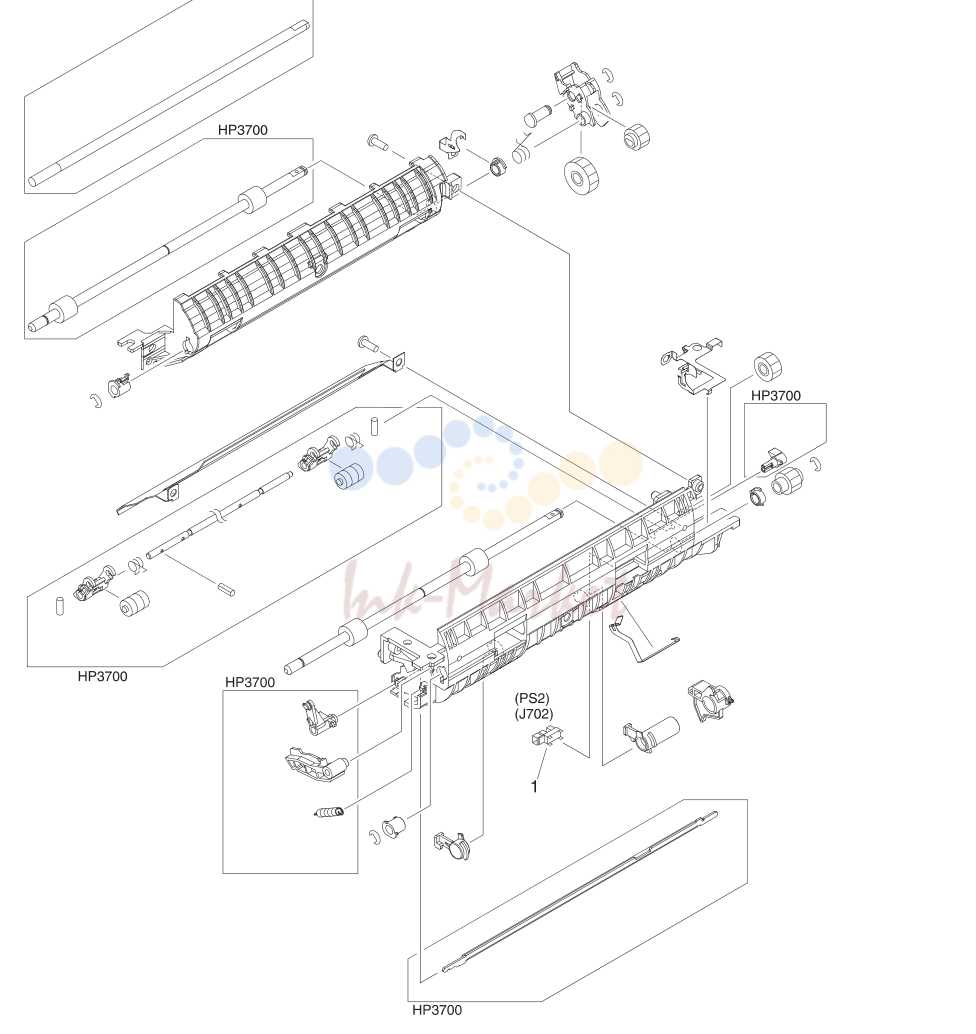

15. Figure 8-22 Tray 2 (cassette) pick-up assembly

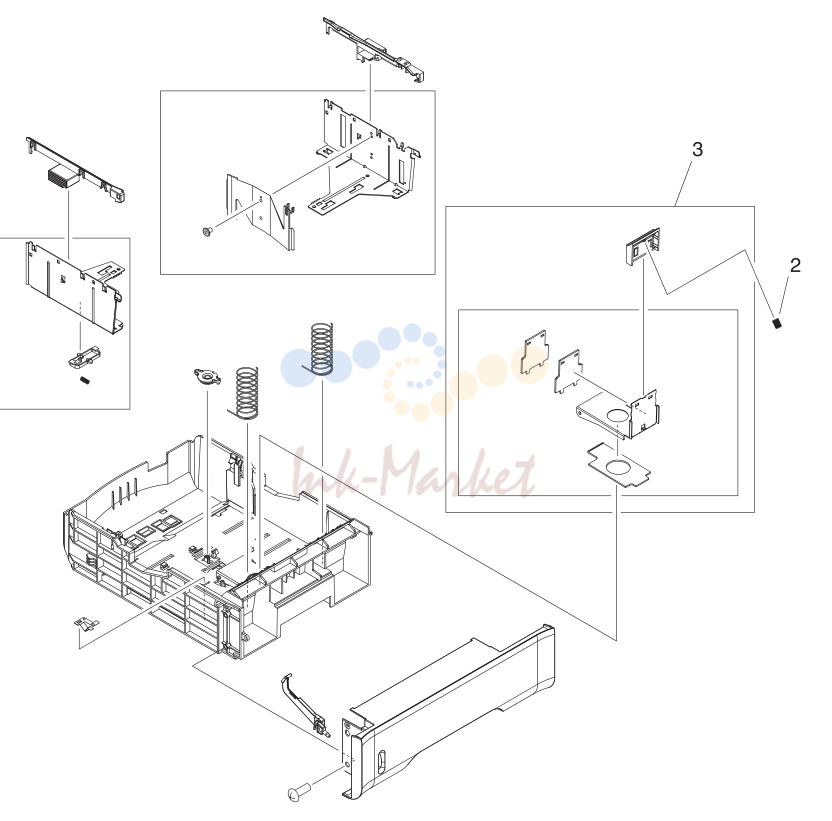

16. Figure 8-30 500-Sheet paper feeder tray (Tray 3)

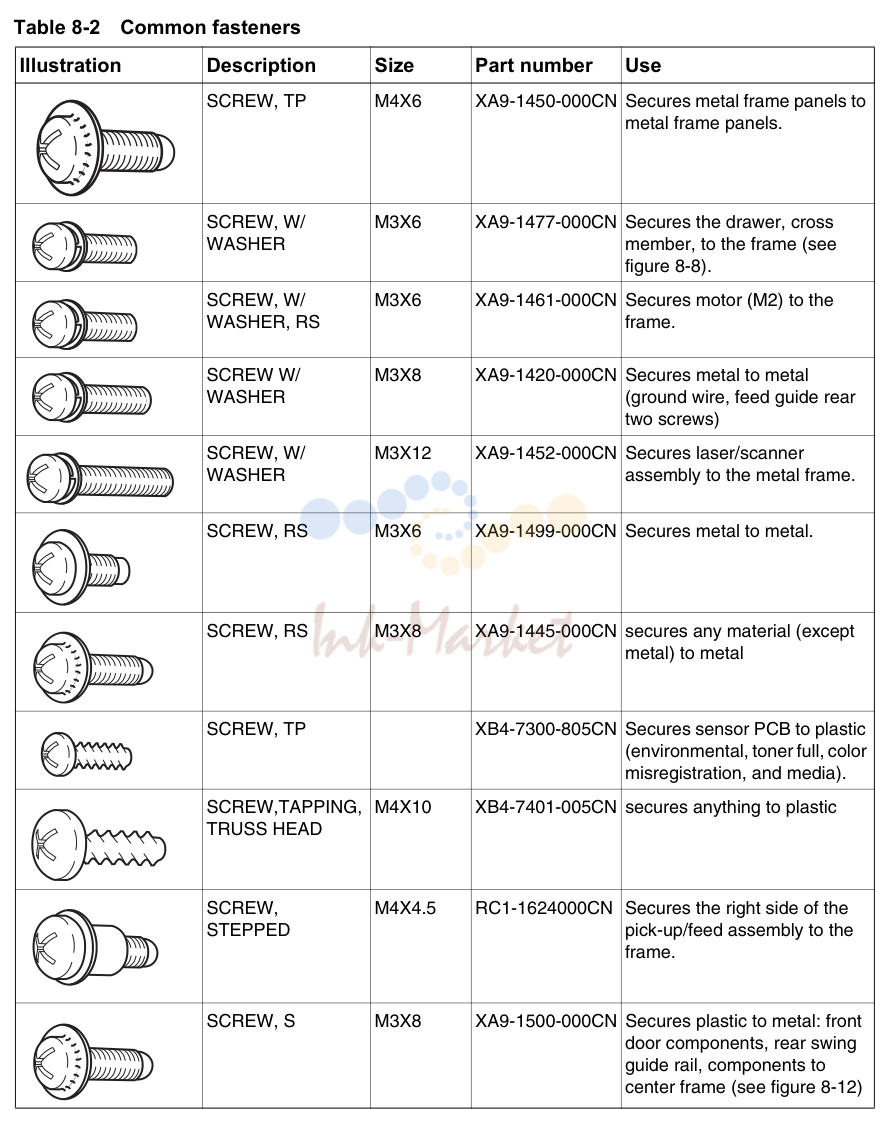

1. Note The only difference between the print cartridges listed above is that the Europe-only print cartridges

№	Артикул	Альт. артикул	Описание
1			To perform an NVRAM initialization follow the procedure below.
2			Press and hold the button after powering up until all LEDs are on, then release the
3			Press the button once and release.
4			Press Menu once and release. The list of choices will be displayed.
5			Press or until NVRAM INIT is highlighted.
6			Press to invoke an NVRAM INIT.
1			Turn the printer OFF.
2			Open the front cover.
3			While pressing the engine test print switch on the left side of the printer (see Figure 7-16), turn
4			Close the front cover.
5			Load plain white paper in the Tray 1.
6			As the printer goes into READY period, press the engine test print switch and test print.
7			One sheet of paper will be fed into the printer from the Tray 1 and will be delivered to the face-
462			Parts and diagrams ENWW
1			Turn the printer OFF.
2			Open the front cover.
3			While pressing the engine test print switch on the left side of the printer (see Figure 7-16), turn
4			Close the front cover.
5			Load plain white paper in the Tray 1.
6			As the printer goes into READY period, press the engine test print switch and test print.
7			One sheet of paper will be fed into the printer from the Tray 1 and will be delivered to the face-
1			Turn the printer OFF.
2			Open the front cover.
3			While pressing down the engine test print switch on the left side of the printer, turn the printer
4			Close the front cover.
5			Load plain white paper in the Tray 1.
6			As the printer goes into READY period, press the engine test print switch and test print.
7			One piece of paper will be fed into the printer from the Tray 1 and will be delivered to the face

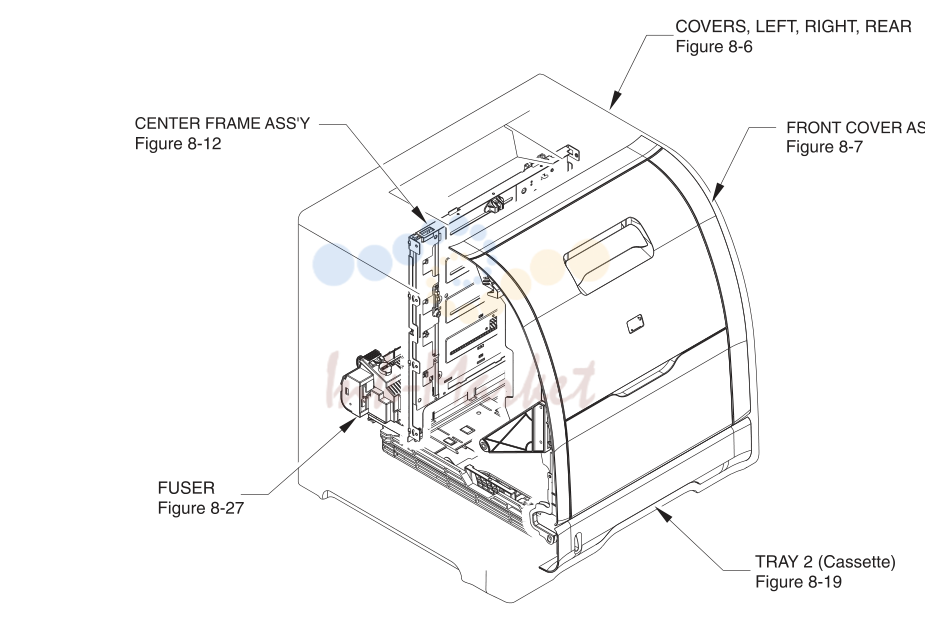

2. Figure 8-1 Main parts (1 of 3)

№	Артикул	Альт. артикул	Описание
1			DC controller PCB (HP3500) 1 RM1-0510-000CN
2			Memory controller PCB 1 RM1-0508-000CN
3			High-voltage power supply PCBs 1 RM1-0505-000CN
4			Low-voltage power supply PCB (110-127V) 1 RK2-0157-000CN
5			Formatter PCB (HP3500) 1 Q1319-69001
6			Control panel PCB 1 RM1-0511-000CN
1			Paper feeder PCB 1 RM1-0768-000

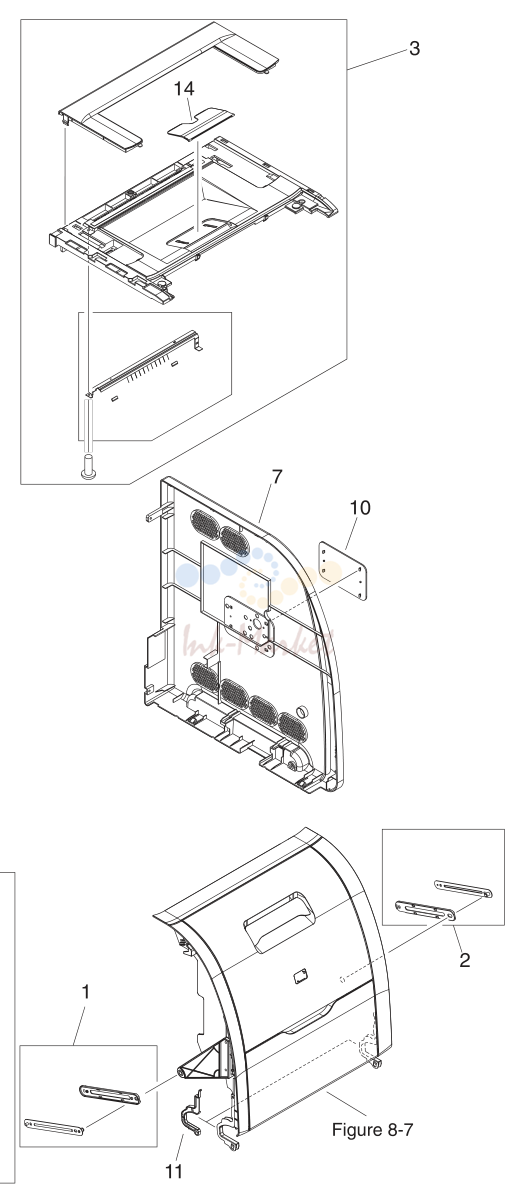

3. Figure 8-6 External covers and panels

№	Артикул	Описание
1	RM1-0443-000CN запросить цену →	1 FRONT ROD LEFT ASS'Y
2	RM1-0444-000CN запросить цену →	1 FRONT ROD RIGHT ASS'Y
3	RM1-0465-000CN запросить цену →	1 TOP COVER ASS'Y
4	RM1-0466-000CN запросить цену →	1 LEFT COVER ASS'Y
5	RM1-0467-000CN запросить цену →	1 LEFT FRONT COVER ASS'Y
6	RM1-0468-000CN запросить цену →	1 FACE-UP TRAY ASS'Y
7	RC1-1563-000CN запросить цену →	1 COVER, RIGHT
8	RC1-1565-000CN запросить цену →	1 COVER, REAR
9	RC1-1566-000CN запросить цену →	1 COVER, JAM CLEARING
10	RC1-1600-000CN запросить цену →	1 PLATE, LOGO, RIGHT
11	RC1-2296-000CN запросить цену →	2 COVER, HINGE
12	RM1-0511-000CN запросить цену →	1 OPERATION PANEL ASS’Y.
13	RM1-0489-000CN запросить цену →	1 CABLE, OPERATION PANEL
14	RC1-1555-000CN запросить цену →	1 TRAY, AUXILIARY
15	RC1-1562-000CN запросить цену →	1 COVER, DIMM
16	XD2-2300-402CN запросить цену →	1 SE RING (HP3500)

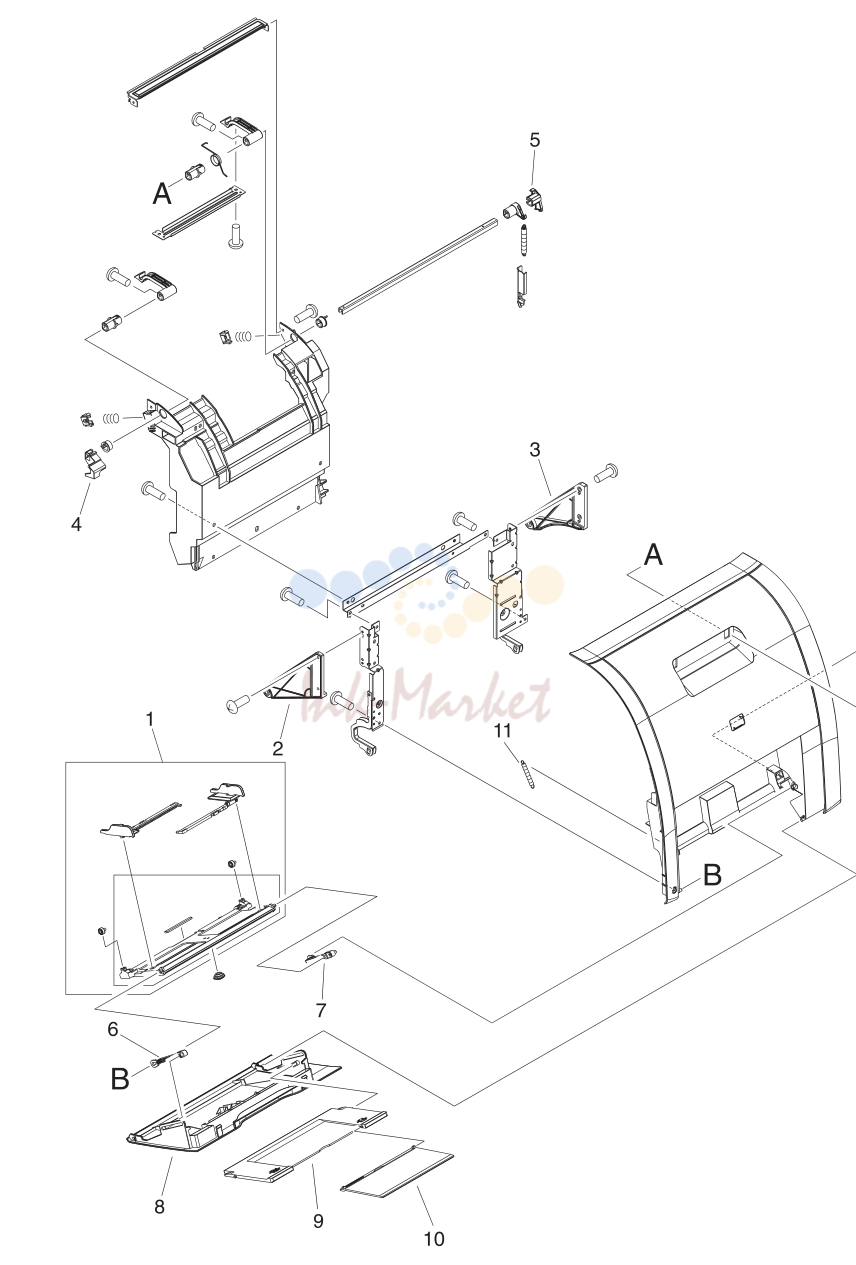

4. Figure 8-7 Front door assembly

№	Артикул	Описание
1	RM1-0464-000CN запросить цену →	1 MULTI-PURPOSE TRAY ASS'Y
2	RC1-1158-000CN запросить цену →	1 ROD, FRONT COVER, LEFT
3	RC1-1159-000CN запросить цену →	1 ROD, FRONT COVER, RIGHT
4	RC1-1176-000CN запросить цену →	1 LEVER, INTERLOCK SWITCH
5	RC1-1247-000CN запросить цену →	1 LEVER, ITB COUPLIN,
6	RC1-1575-000CN запросить цену →	1 LINK, MP HINGE, LEFT
7	RC1-1576-000CN запросить цену →	1 LINK, MP HINGE, RIGHT
8	RC1-1574-000CN запросить цену →	1 COVER, MP TRAY
9	RC1-2318-000CN запросить цену →	1 TRAY, EXPANSION,
10	RC1-2319-000CN запросить цену →	1 TRAY, EXPANSION,
11	RC1-1407-000CN запросить цену →	2 SPRING, TENSION

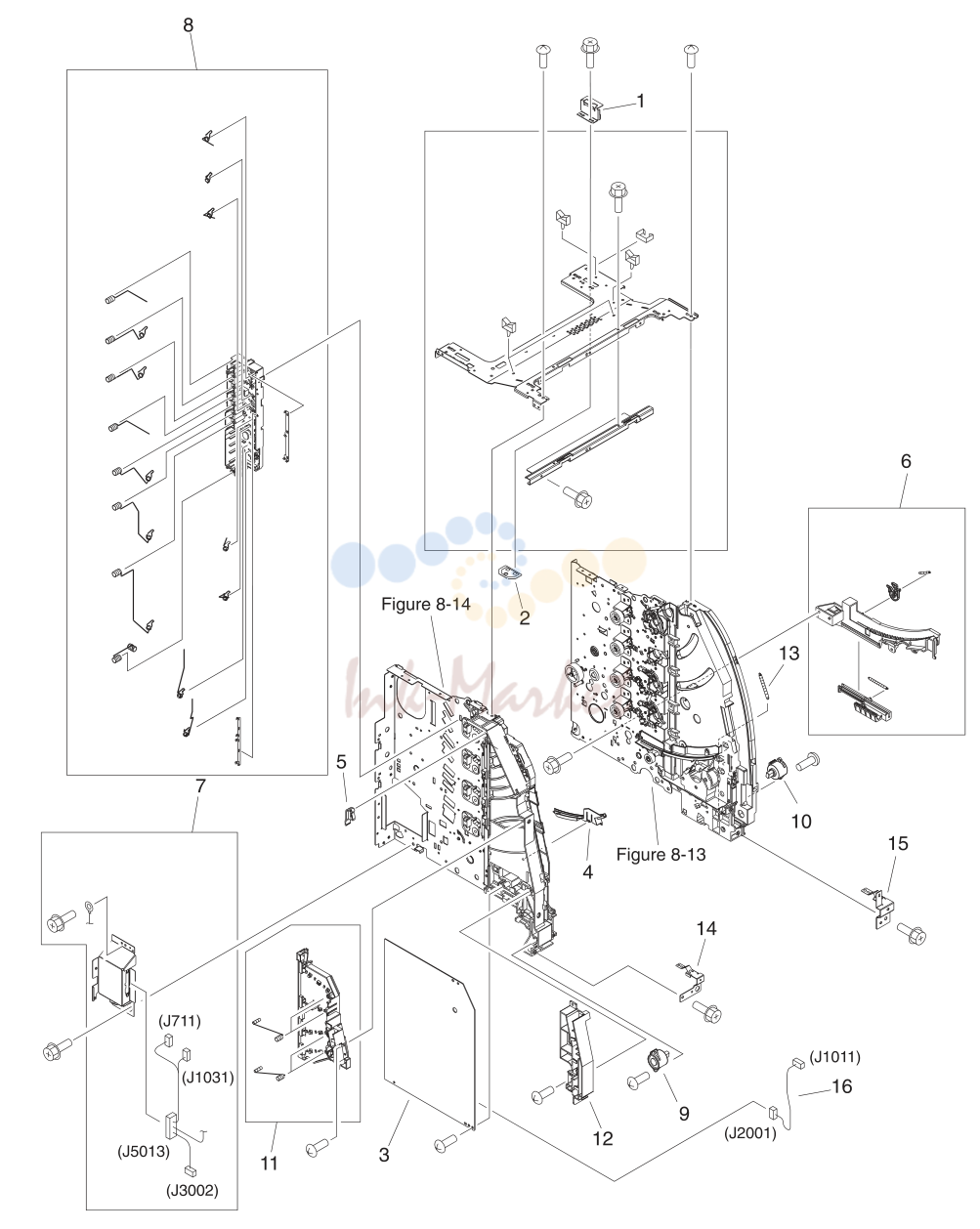

5. Figure 8-8 Internal components (1 of 4)

№	Артикул	Описание
1	RC1-1603-000CN запросить цену →	1 PLATE, JOINT, RIGHT
2	RC1-1605-000CN запросить цену →	1 COVER, SCREW
3	RM1-0505-000CN запросить цену →	1 HIGH-VOLTAGE PCB ASS'Y
4	RC1-1642-000CN запросить цену →	1 RAIL, SWING, LEFT FRONT
5	RC1-1175-000CN запросить цену →	1 ARM, INTERLOCK SWITCH
6	RM1-0438-000CN запросить цену →	1 LOCK GUIDE RIGHT ASS'Y
7	RM1-0440-000CN запросить цену →	1 DRAWER CROSSMEMBER ASS'Y
8	RM1-0446-000CN запросить цену →	1 DEVELOPING CONTACT ASS'Y
9	RC1-1572-000CN запросить цену →	1 DAMPER UNIT, HINGE, LEFT
10	RC1-1573-000CN запросить цену →	1 DAMPER UNIT, HINGE, RIGHT
11	RM1-0445-000CN запросить цену →	1 TRANSFER CONTACT ASS'Y
12	RC1-1342-000CN запросить цену →	1 GUIDE, HARNESS
13	RC1-1515-000CN запросить цену →	1 SPRING, TENSION
14	RL1-0215-000CN запросить цену →	1 STOPPER, FRONT HINGE, LEFT
15	RL1-0216-000CN запросить цену →	1 STOPPER, HINGE, RIGHT
16	RM1-0485-000CN запросить цену →	1 CABLE, HIGH VOLTAGE
17	RC1-1661-000CN запросить цену →	1 RAIL, SWING, RIGHT FRONT

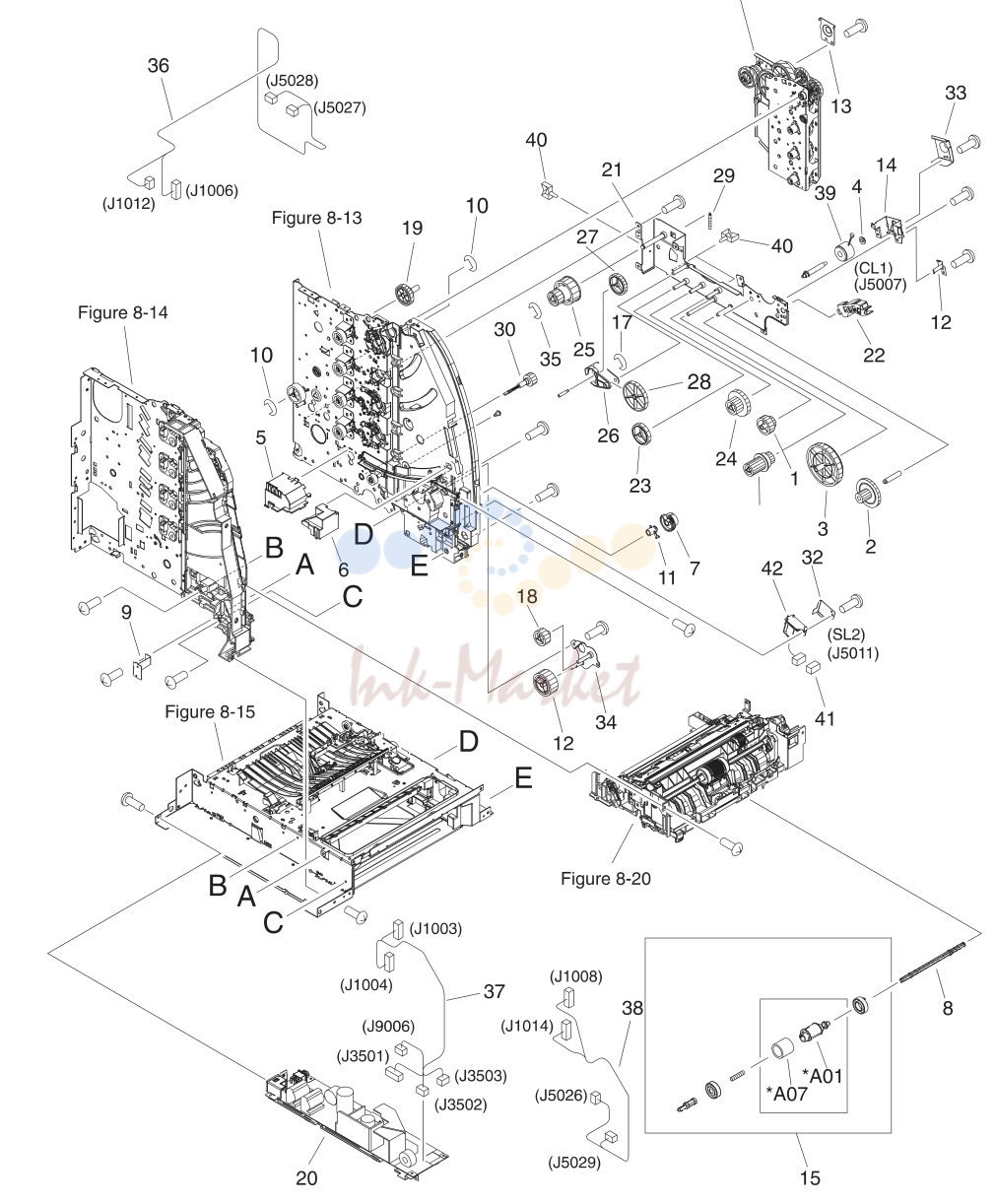

6. Figure 8-9 Internal components (2 of 4)

№	Артикул	Описание
1	RC1-1284-000CN запросить цену →	1 GEAR, 31T/19T
2	RC1-1300-000CN запросить цену →	1 GEAR, 54T/17T
3	RC1-1302-000CN запросить цену →	1 GEAR, 79T
4	RC1-1270-000CN запросить цену →	1 BUSHING
5	RC1-1353-000CN запросить цену →	1 COVER, MOTOR
6	RC1-1488-000CN запросить цену →	1 COVER, CONNECTOR
7	RC1-1497-000CN запросить цену →	1 GEAR, 25T
8	RC1-1500-000CN запросить цену →	1 SHAFT, DRIVE
9	RC1-1355-000CN запросить цену →	1 PLATE, MOUNTING
10	XD9-0136-000CN запросить цену →	2 RING, E
11	RC1-1630-000CN запросить цену →	1 BUSHING
12	RC1-1649-000CN запросить цену →	1 PLATE, GROUNDING
13	RC1-2385-000CN запросить цену →	1 PLATE, CLUTCH SHIELD
14	RC1-1186-000CN запросить цену →	1 MOUNT, REGISTRATION CLUTCH
15	RM1-0731-000CN запросить цену →	1 CASSETTE PICK-UP ROLLER ASS'Y
16	XD9-0134-000CN запросить цену →	1 RING, E
17	RC1-1294-000CN запросить цену →	1 GEAR, 43T
18	RC1-1295-000CN запросить цену →	1 GEAR, 27T
19	RC1-1224-000CN запросить цену →	1 GEAR, 50T/90T
20	RK2-0157-000CN запросить цену →	1 LOW-VOLTAGE PCB ASS'Y (110-127V)
20	RK2-0158-000CN запросить цену →	1 LOW-VOLTAGE PCB ASS'Y(220-240V)
21	RL1-0193-000CN запросить цену →	1 PLATE, PAPER FEEDER DRIVE
22	RC1-2334-000CN запросить цену →	1 GUIDE, CABLE
23	RC1-1281-000CN запросить цену →	1 GEAR, 39T
24	RC1-1283-000CN запросить цену →	1 GEAR, 26T/47T
25	RC1-1286-000CN запросить цену →	1 GEAR, 45T/25T
26	RC1-1287-000CN запросить цену →	1 HOLDER, GEAR
27	RC1-1288-000CN запросить цену →	1 GEAR, 38T
28	RC1-1291-000CN запросить цену →	1 GEAR, 104T/25T
29	RC1-1292-000CN запросить цену →	1 SPRING, TENSION
30	RC1-1493-000CN запросить цену →	1 GEAR, 20T
31	RC1-1298-000CN запросить цену →	1 GEAR, 26T/22T/20T
32	RC1-1665-000CN запросить цену →	1 COVER, CASSETTE
33	RC1-2379-000CN запросить цену →	1 PLATE, REGIST. CLUTCH SHIELD
34	RL1-0217-000CN запросить цену →	1 SUPPORT, PICK-UP GEAR
35	XD9-0137-000CN запросить цену →	1 RING, E
36	RM1-0482-000CN запросить цену →	1 CABLE, CPR CONNECTING
37	RM1-0483-000CN запросить цену →	1 CABLE, FORMATTER POWER SUPPLY
37	RM1-0498-000CN запросить цену →	1 CABLE, FORMATTER POWER SUPPLY
38	RM1-0488-000CN запросить цену →	1 CABLE, LEFT FRONT
39	RK2-0247-000CN запросить цену →	1 CLUTCH, ELECTROMAGNETIC
40	WT2-5841-000CN запросить цену →	9 CLAMP, CABLE
41	VS1-5057-002CN запросить цену →	1 CONNECTOR, 2P
42	RK2-0141-000CN запросить цену →	1 SOLENOID
478		Parts and diagrams ENWW

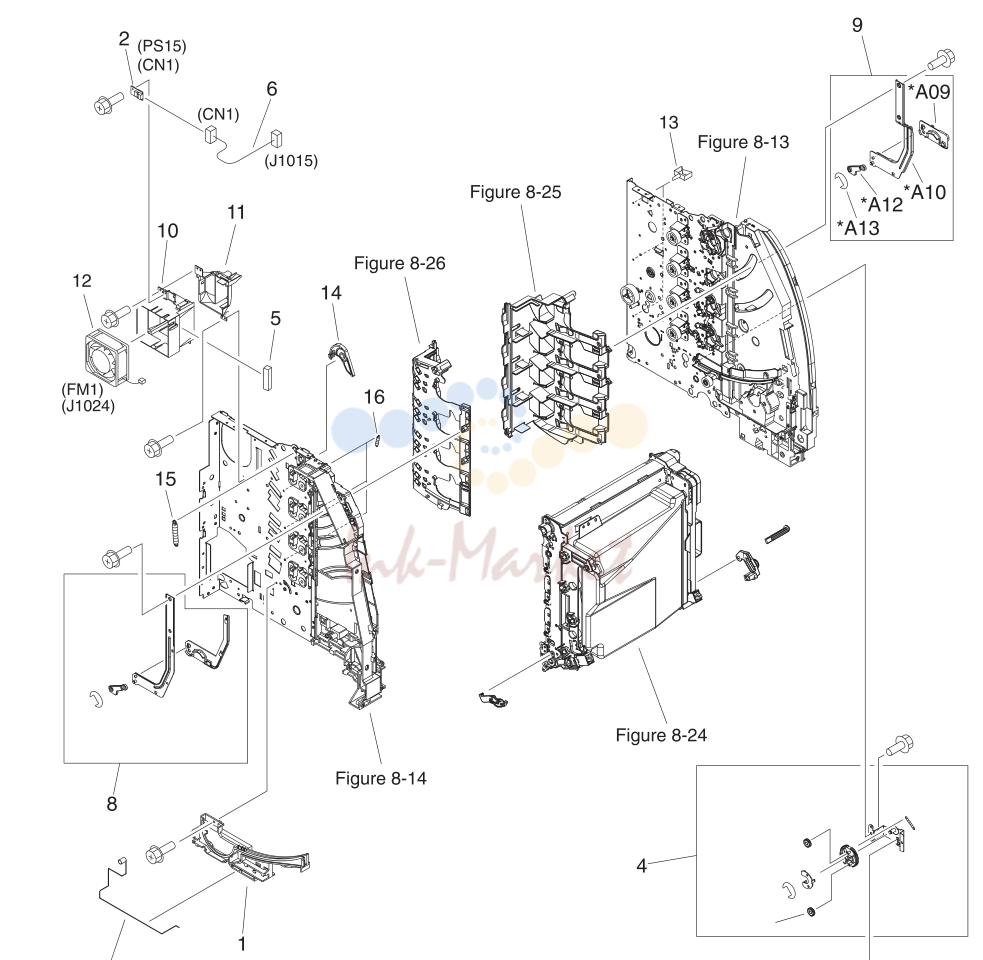

7. Figure 8-10 Internal components (3 of 4)

№	Артикул	Описание
1	RC1-1156-000CN запросить цену →	1 GUIDE, ROD, LEFT
2	WP2-5156-000CN запросить цену →	1 SENSOR UNIT, HUMIDITY
3	RC1-1177-000CN запросить цену →	1 SPRING, GROUNDING
4	RM1-0419-000CN запросить цену →	1 DEV. DISENGAGING DRIVE ASS'Y
5	RC1-2437-000CN запросить цену →	1 SHEET, CABLE RETAINING
6	RM1-0493-000CN запросить цену →	1 CABLE, ENVIRONMENT SENSOR
7	RC1-1252-000CN запросить цену →	1 GEAR, 120T/17T
8	RM1-0441-000CN запросить цену →	1 SWING ROD LEFT ASS'Y
9	RM1-0442-000CN запросить цену →	1 SWING ROD RIGHT ASS'Y
10	RC1-1345-000CN запросить цену →	1 DUCT, FAN
11	RC1-1350-000CN запросить цену →	1 DUCT, AIR, FRONT
12	RK2-0017-000CN запросить цену →	1 FAN (HP3700)
12	RK2-0153-000CN запросить цену →	1 FAN (HP3500)
13	WT2-5841-000CN запросить цену →	4 CLAMP, CABLE
14	RC1-1170-000CN запросить цену →	1 ARM, DRUM LOCK, LEFT
15	RC1-1184-000CN запросить цену →	1 SPRING, TENSION
16	RC1-1628-000CN запросить цену →	3 SPRING, TENSION
480		Parts and diagrams ENWW

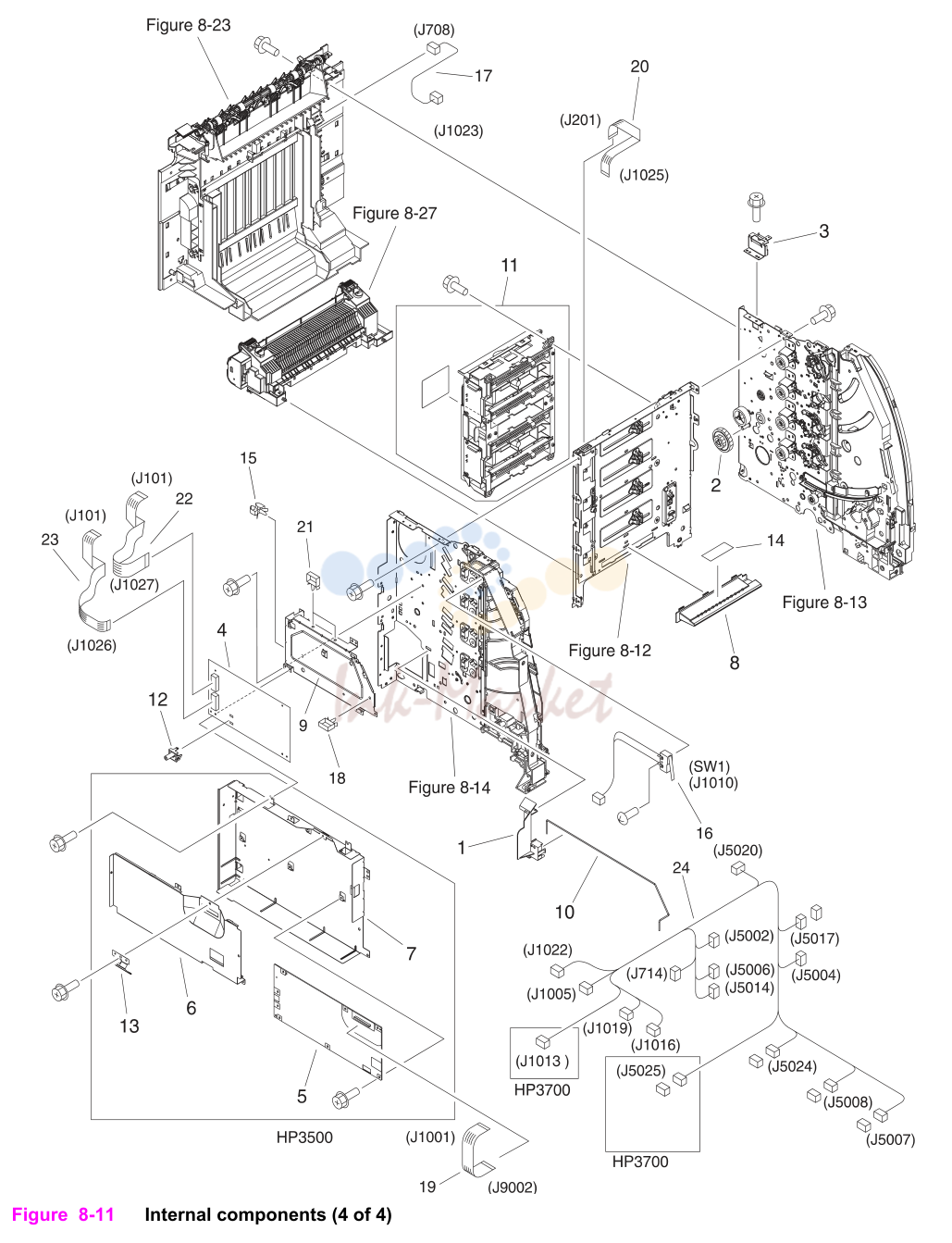

8. Figure 8-11 Internal components (4 of 4)

№	Артикул	Описание
1	RC1-1181-000CN запросить цену →	1 GUIDE, CABLE
2	RC1-1213-000CN запросить цену →	1 GEAR, 86T/23T
3	RC1-1602-000CN запросить цену →	1 PLATE, JOINT, LEFT
4	RM1-0506-000CN запросить цену →	1 DC CONTROLLER PCB (HP3700)
4	RM1-0510-000CN запросить цену →	1 DC CONTROLLER PCB (HP3500)
5	Q1321-69001 запросить цену →	FORMATTER PCB (HP3700)
5	Q1319-69001 запросить цену →	1 FORMATTER PCB (HP3500)
6	RC1-2236-000CN запросить цену →	1 COVER, CONTROLLER (HP3500)
7	RC1-2235-000CN запросить цену →	1 BASE, CONTROLLER (HP3500)
8	RC1-1354-000CN запросить цену →	1 DUCT, AIR
9	RC1-1348-000CN запросить цену →	1 PLATE, DC CONTROLLER
10	RC1-1347-000CN запросить цену →	1 ROD, POWER SWITCH
11	RM1-1142-000CN запросить цену →	1 LASER SCANNER ASS'Y
12	RC1-1593-000CN запросить цену →	1 BLOCK, TEST PRINT CONNECTING
13	RC1-2364-000CN запросить цену →	1 COVER, FMTR CABLE (HP3500)
14	RC1-2422-000CN запросить цену →	1 LABEL, HIGH TEMP. CAUTION
15	WT2-0507-000CN запросить цену →	1 CLAMP, CABLE
16	RK2-0150-000CN запросить цену →	1 MICROSWITCH
17	RM1-0477-000CN запросить цену →	1 CABLE, FD DELIVERY SENSOR
18	WT2-5738-000CN запросить цену →	1 CLAMP,CABLE
19	RK2-0162-000CN запросить цену →	1 CABLE, FFC (HP3700)
19	RK2-0179-000CN запросить цену →	1 CABLE, FFC(HP3500)
20	RK2-0163-000CN запросить цену →	1 CABLE, TM FFC
21	WT2-5754-000CN запросить цену →	2 CLAMP, CABLE
22	RK2-0165-000CN запросить цену →	1 CABLE, LASER FFC,
23	RK2-0164-000CN запросить цену →	1 CABLE, LASER FFC,
24	RM1-0475-000CN запросить цену →	1 CABLE, MAIN (HP3700)
24	RM1-0495-000CN запросить цену →	1 CABLE, MAIN (HP3500)
482		Parts and diagrams ENWW

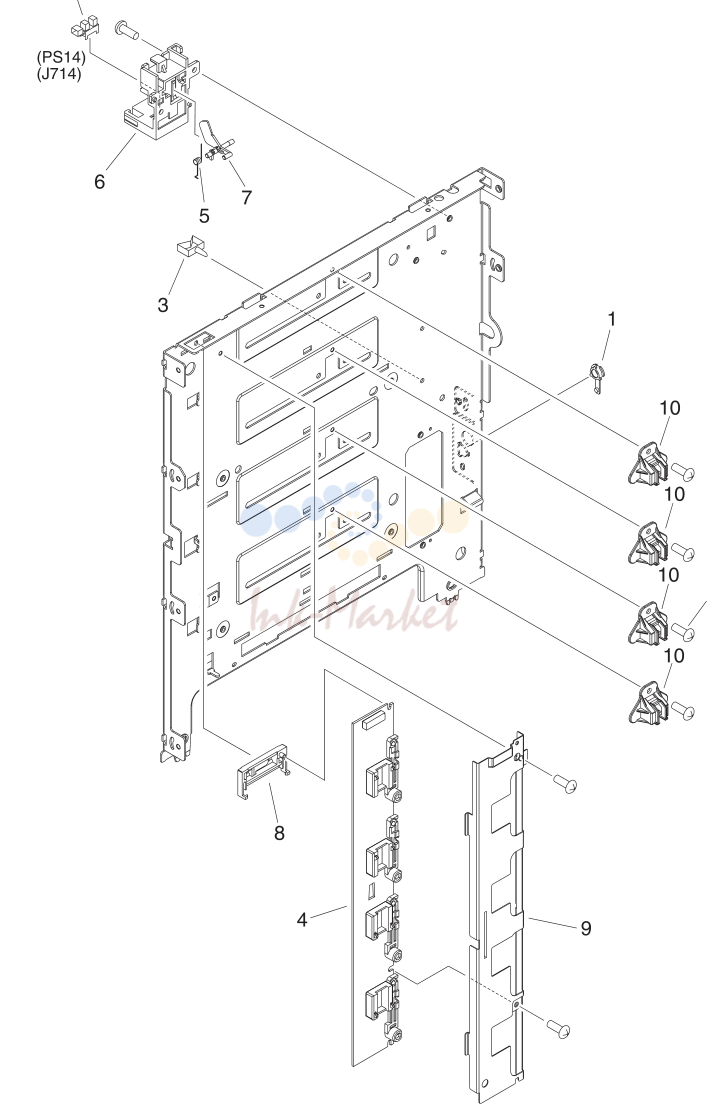

9. Figure 8-12 Center Frame Assembly

№	Артикул	Описание
1	RC1-1243-000CN запросить цену →	1 BUSHING
2	WG8-5362-000CN запросить цену →	1 PHOTO-INTERRUPTER, TLP1241
3	WT2-5841-000CN запросить цену →	1 CLAMP, CABLE
4	RM1-0508-000CN запросить цену →	1 MEMORY CONTROLLER PCB ASS'Y
5	RC1-1328-000CN запросить цену →	1 SPRING, TORSION
6	RC1-1329-000CN запросить цену →	1 HOLDER, SENSOR
7	RC1-1330-000CN запросить цену →	1 FLAG, SENSOR
8	RC1-1343-000CN запросить цену →	1 HOLDER, MEMORY CONTROLLER
9	RC1-1349-000CN запросить цену →	1 PLATE, SHIELD
10	RC1-1640-000CN запросить цену →	4 COVER, LASER SHUTTER
484		Parts and diagrams ENWW

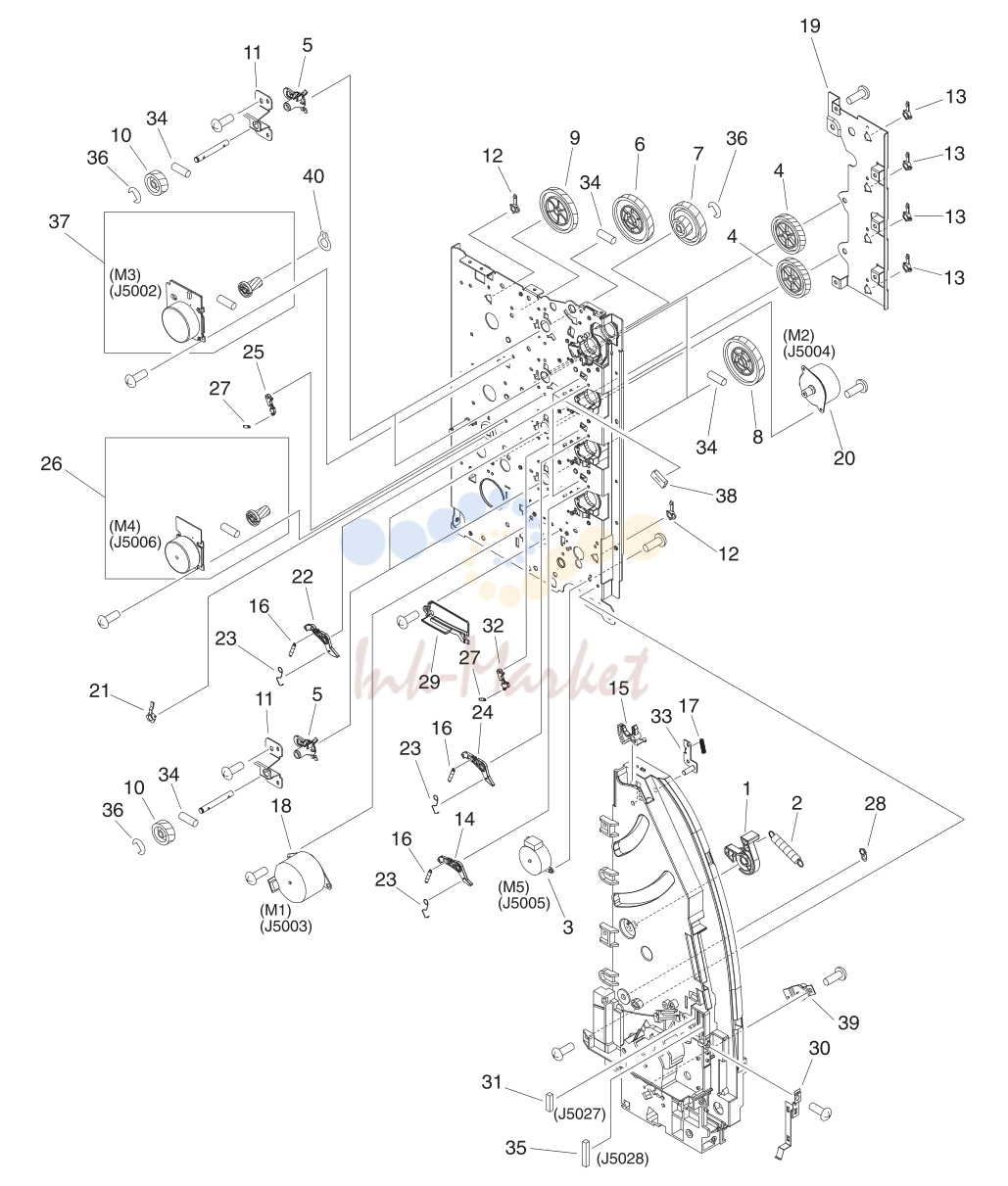

10. Figure 8-13 Main Right Side Plate Assembly / Motors

№	Артикул	Описание
1	RC1-1148-000CN запросить цену →	1 LEVER, SWING LOCK, RIGHT
2	RC1-1149-000CN запросить цену →	1 SPRING, TENSION
3	RK2-0139-000CN запросить цену →	1 MOTOR (M5)
4	RC1-1231-000CN запросить цену →	2 GEAR, 59T
5	RC1-1218-000CN запросить цену →	4 BUSHING
6	RC1-3240-000CN запросить цену →	1 GEAR, 74T
7	RC1-1229-000CN запросить цену →	1 GEAR, 90T/28T
8	RC1-1230-000CN запросить цену →	4 GEAR, 74T
9	RC1-1233-000CN запросить цену →	1 GEAR, 69T
10	RC1-1234-000CN запросить цену →	4 GEAR, 29T
11	RC1-1242-000CN запросить цену →	4 PLATE, REINFORCEMENT
12	RC1-1243-000CN запросить цену →	2 BUSHING
13	RC1-1244-000CN запросить цену →	4 BUSHING
14	RC1-1246-000CN запросить цену →	1 ARM, DRUM LOCK, RIGHT
15	RC1-1248-000CN запросить цену →	1 LEVER, I.T.B. COUPLING
16	RC1-1259-000CN запросить цену →	4 SPRING, TENSION
17	RC1-1260-000CN запросить цену →	1 SPRING, TENSION
18	RK2-0137-000CN запросить цену →	1 MOTOR (M1)
19	RC1-1277-000CN запросить цену →	1 PLATE, DRIVE
20	RK2-0138-000CN запросить цену →	1 MOTOR (M2)
21	RC1-1310-000CN запросить цену →	1 BUSHING
22	RC1-1362-000CN запросить цену →	1 ARM, DRUM LOCK, RIGHT
23	RC1-1537-000CN запросить цену →	3 SPRING, GROUNDING
24	RC1-1545-000CN запросить цену →	1 ARM, DRUM LOCK, RIGHT
25	RC1-1546-000CN запросить цену →	1 STOPPER, ARM, RIGHT
26	RM1-0737-000CN запросить цену →	1 DEVELOPING MOTOR ASS'Y (M4)
27	RC1-1548-000CN запросить цену →	3 SPRING, TENSION
28	RC1-1629-000CN запросить цену →	1 PLATE, GROUNDING
29	RC1-1662-000CN запросить цену →	1 RAIL, SWING, RIGHT REAR
30	RC1-2294-000CN запросить цену →	1 PLATE, GROUNDING
31	VS1-6910-012CN запросить цену →	1 CONNECTOR, SNAP TIGHT
32	RC1-2339-000CN запросить цену →	2 STOPPER, ARM, RIGHT
33	RL1-0189-000CN запросить цену →	1 PLATE
34	XD9-0120-000CN запросить цену →	8 PIN, DOWEL
35	VS1-6492-016CN запросить цену →	1 CONNECTOR, 16P
36	XD9-0136-000CN запросить цену →	3 RING, E
486		Parts and diagrams ENWW
37	RM1-0733-000CN запросить цену →	1 DRUM MOTOR ASS'Y(M3)
38	RC1-2330-000CN запросить цену →	3 PAD, CUSHION
39	RC1-1038-000CN запросить цену →	1 DAMPER UNIT, MP PICK-UP
40	XD2-2100-602CN запросить цену →	1 RING, GRIP

11. Figure 8-14 Main Left Side Plate Assembly

№	Артикул	Описание
1	RC1-1049-000CN запросить цену →	1 HOLDER, SENSOR
2	RC1-1050-000CN запросить цену →	2 LENS
3	RC1-1151-000CN запросить цену →	1 PLATE, CONTACT
4	RC1-1152-000CN запросить цену →	1 PLATE, CONTACT
5	RC1-1153-000CN запросить цену →	1 PLATE, CONTACT
6	RC1-1155-000CN запросить цену →	1 PLATE, CONTACT
7	RC1-1169-000CN запросить цену →	1 ARM, DRUM LOCK, LEFT
8	VS1-6492-010CN запросить цену →	1 CONNECTOR, SNAP TIGHT, W
9	RM1-0509-000CN запросить цену →	1 SENSOR UNIT, TCU FULL DETECT
10	RC1-1185-000CN запросить цену →	3 SPRING, TENSION
11	RC1-1622-000CN запросить цену →	1 ARM, DRUM LOCK, LEFT
12	RC1-1623-000CN запросить цену →	1 ARM, DRUM LOCK, LEFT
13	RC1-1625-000CN запросить цену →	3 STRAP, DAMPER
14	RC1-1626-000CN запросить цену →	1 STOPPER, ARM, LEFT
15	RC1-1627-000CN запросить цену →	2 STOPPER, ARM, LEFT
16	RC1-2330-000CN запросить цену →	3 PAD, CUSHION
17	RC1-1641-000CN запросить цену →	1 RAIL, SWING, LEFT REAR
18	RC1-1647-000CN запросить цену →	1 LEVER, SWING LOCK, LEFT
19	RC1-1648-000CN запросить цену →	1 SPRING, TENSION
20	RC1-2331-000CN запросить цену →	3 PAD, CUSHION
21	WG8-5362-000CN запросить цену →	1 PHOTO-INTERRUPTER, TLP1241

12. Figure 8-15 Lower Frame Assembly - HP3700 (1 of 2)

№	Артикул	Описание
1	RB2-6324-000CN запросить цену →	1 CLUTCH, MECHANICAL
2	RC1-1496-000CN запросить цену →	1 HOLDER, SENSOR
3	RC1-1514-000CN запросить цену →	1 LEVER, SENSOR
4	RC1-2322-000CN запросить цену →	1 GUIDE, CABLE
5	RC1-2323-000CN запросить цену →	1 GUIDE, CABLE
6	RC1-1491-000CN запросить цену →	1 GUIDE, CASSETTE, LEFT
7	RL1-0203-000CN запросить цену →	1 MOUNT, SOLENOID (HP3700)
7	RC1-1511-000CN запросить цену →	1 MOUNT, SOLENOID (HP3500)
8	RM1-0458-000CN запросить цену →	1 DUPLEX GUIDE ASS'Y (HP3700)
9	RM1-0459-000CN запросить цену →	2 FOOT ASS'Y
10	RM1-0460-000CN запросить цену →	1 PAPER FEED ASS'Y
11	RM1-0461-000CN запросить цену →	1 DUPLEX FEED GUIDE ASS'Y (HP3700)
12	RM1-0462-000CN запросить цену →	1 POSITION GUIDE ASS'Y (HP3700)
13	RM1-0736-000CN запросить цену →	1 CASSETTE GUIDE RIGHT ASS'Y
14	RC1-2237-000CN запросить цену →	1 COVER, LOWER FRAME (HP3500)
15	RC1-2428-000CN запросить цену →	2 SUPPORT, FOOT, REAR
16	WG8-5362-000CN запросить цену →	3 PHOTO-INTERRUPTER, TLP1241
16	WG8-5362-000CN запросить цену →	1 PHOTO-INTERRUPTER, TLP1241
17	RM1-0478-000CN запросить цену →	1 CABLE, FRAME, LOWER (HP3700)
17	RM1-0497-000CN запросить цену →	1 CABLE, FRAME, LOWER (HP3500)
18	RC1-1306-000CN запросить цену →	1 GUIDE, CABLE
19	RC1-1637-000CN запросить цену →	1 PLATE, CONNECTING
20	RM1-0476-000CN запросить цену →	1 CABLE, OPTION CONNECTING
20	RM1-0496-000CN запросить цену →	1 CABLE, OPTION CONNECTING
21	VS1-6176-006CN запросить цену →	1 CONNECTOR, 6P (HP3500)
22	RC1-1509-000CN запросить цену →	1 PLATE, GROUNDING (HP3500)
23	RC1-1508-000CN запросить цену →	1 SPRING, LEAF (HP3500)
24	RC1-1492-000CN запросить цену →	1 GUIDE, CASSETTE, RIGHT (HP3500)
25	RK2-0143-000CN запросить цену →	1 SOLENOID (HP3500)
26	RC1-1613-000CN запросить цену →	1 GUIDE, DUPLEXING (HP3500)
492		Parts and diagrams ENWW

13. Figure 8-17 Image Drive Assembly

№	Артикул	Описание
1	RK2-0176-000CN запросить цену →	1 CLUTCH, ELECTROMAGNETIC
2	XD9-0135-000CN запросить цену →	1 RING, E
494		Parts and diagrams ENWW
1	RB2-3003-040CN запросить цену →	1 PLATE, END
2	RS6-2021-000CN запросить цену →	1 SPRING, COMPRESSION
3	RC1-0954-000CN запросить цену →	1 PAD, SEPARATION

14. Figure 8-20 Pick-up/Feed assembly (1 of 2)

№	Артикул	Описание
1	RM1-0739-000CN запросить цену →	1 SEPARATION PAD ASS'Y
2	RK2-0145-000CN запросить цену →	1 SOLENOID
3	RM1-0740-000CN запросить цену →	1 TRANSFER ROLLER ASS'Y
4	RC1-1433-000CN запросить цену →	1 CLUTCH, MECHANICAL
5	RC1-1456-000CN запросить цену →	1 LEVER, SENSOR
6	RC1-1464-000CN запросить цену →	1 SPRING, TORSION
7	RC1-0939-000 запросить цену →	1 PAD, SEPARATION
8	RC1-1535-000CN запросить цену →	1 ROLLER, PICK-UP
9	RM1-0451-000CN запросить цену →	1 COLOR MIS-REG. SENSOR ASS'Y
10	RM1-0452-000CN запросить цену →	1 MEDIA SENSOR ASS'Y
11	WG8-5362-000CN запросить цену →	3 PHOTO-INTERRUPTER, TLP1241
12	RK2-0141-000CN запросить цену →	1 SOLENOID
498		Parts and diagrams ENWW

15. Figure 8-22 Tray 2 (cassette) pick-up assembly

№	Артикул	Описание
1	RC1-2178-000CN запросить цену →	1 COVER, FRONT
2	RC1-2179-000CN запросить цену →	1 COVER, REAR
3	RC1-2180-000CN запросить цену →	1 COVER, LEFT
4	RB2-3489-000CN запросить цену →	1 COVER, LOWER, LEFT
5	RB2-6448-000CN запросить цену →	1 ARM, SENSOR
6	RB2-6450-000CN запросить цену →	1 SPRING, LEAF
7	RB2-6452-000CN запросить цену →	2 CROSSMEMBER
8	RB2-6453-000CN запросить цену →	1 COVER, SENSOR
9	RC1-2175-000CN запросить цену →	1 PLATE, GROUNDING
10	RC1-2182-000CN запросить цену →	1 BUSHING
11	RC1-2192-000CN запросить цену →	1 BUSHING
12	RC1-2280-000CN запросить цену →	1 PLATE, GROUNDING
13	RC1-2165-000CN запросить цену →	4 FOOT
14	RM1-0709-000CN запросить цену →	1 SUB ROLLER ASS'Y
15	RM1-0769-000CN запросить цену →	1 CABLE, DRAWER
16	RM1-0770-000CN запросить цену →	1 CABLE, SENSOR
17	RM1-0731-000CN запросить цену →	1 CASSETTE PICK-UP ROLLER ASS'Y
18	VS1-6175-006CN запросить цену →	1 CONNECTOR, 6P
19	WG8-5571-000CN запросить цену →	1 PHOTO-INTERRUPTER
1	RM1-0707-000CN запросить цену →	1 SWING ASS'Y
2	RM1-0768-000CN запросить цену →	1 PAPER FEEDER DRIVER PCB ASS'Y
508		Parts and diagrams ENWW

16. Figure 8-30 500-Sheet paper feeder tray (Tray 3)

№	Артикул	Описание
1	RB2-6469-000CN запросить цену →	1 PLATE, END
2	RC1-2191-000CN запросить цену →	1 SPRING, COMPRESSION
3	RM1-0827-000CN запросить цену →	1 PAPER SEPARATION PAD ASS'Y
510		Parts and diagrams ENWW
