Hewlett Packard 3390 3392 All IN One — каталог запчастей со схемами

Содержание

• 1. ● Fuser assembly
• 2. PCAs (base unit)
• 3. Circuit diagram
• 4. Scanner components
• 5. ADF components
• 6. Convenience stapler components (HP LJ 3392 only)
• 7. Formatter, LIU, HP jewel, and nameplate
• 8. External covers and panels
• 9. Internal components (1 of 4)
• 10. Internal components (2 of 4)
• 11. Internal components (3 of 4)
• 12. Internal components (4 of 4)
• 13. Engine-controller assembly

1. ● Fuser assembly

№	Артикул	Альт. артикул	Описание
1			Hi-speed USB 2.0 port
2			Network port
3			Fax ports
1			Duplex solenoid
2			Priority input slot (tray 1) pickup solenoid
3			Tray 2 pickup solenoid
270			Chapter 7 Parts ENWW
1			Interlock switch
2			Delivery sensor
3			Top-of-page sensor
1			Transfer roller
2			Pressure roller
3			Pickup roller
4			Separation pad
272			Chapter 7 Parts ENWW

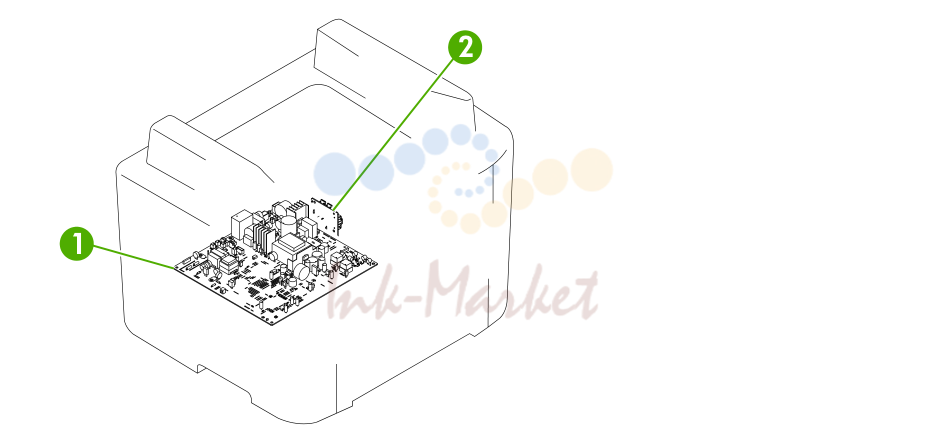

2. PCAs (base unit)

№	Артикул	Альт. артикул	Описание
1			Duplex-drive gears
2			Main drive assembly
3			Duplex-drive assembly
4			Engine-controller assembly (ECU)
5			Tray 2 cassette
6			Fuser
274			Chapter 7 Parts ENWW

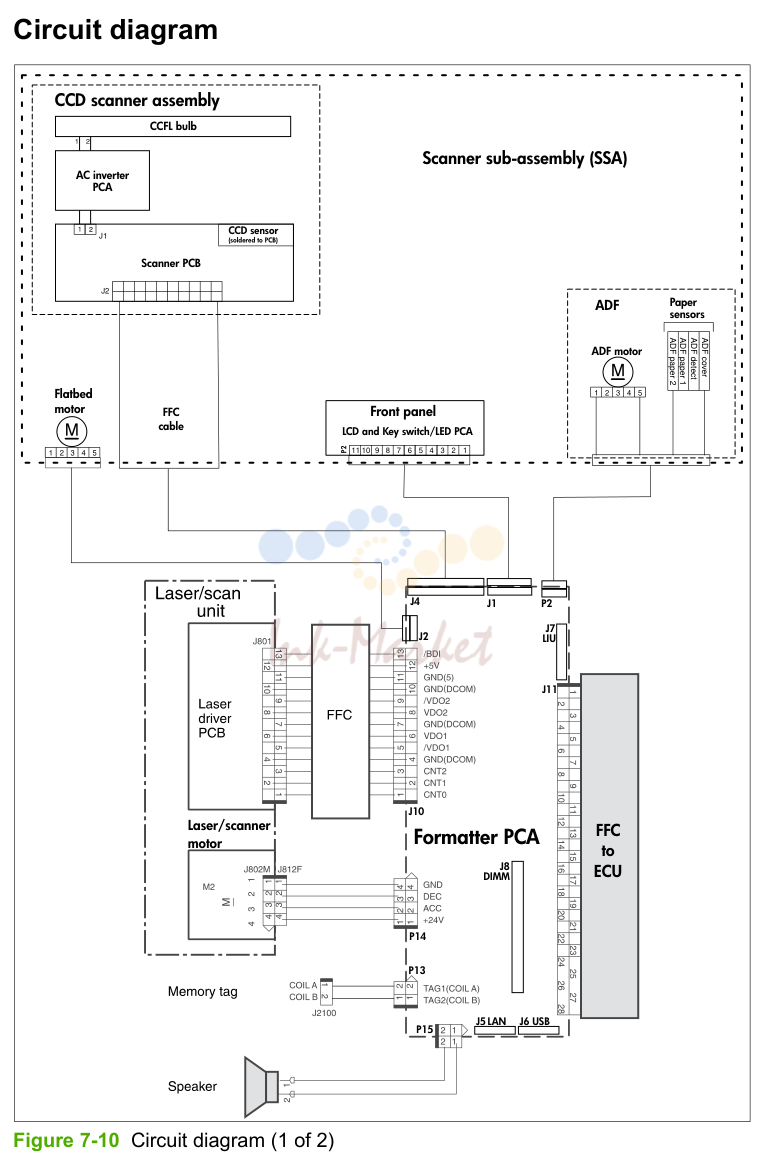

3. Circuit diagram

№	Артикул	Альт. артикул	Описание
1			ADF PKG FGI ASSY (automatic document feeder) Q6500-67903
2			Input tray assembly LJ3390/3392 Q6500-60119
3			ADF hinge replacement kit Q3948-67905
4			SSA PKG FGI ASSY (scanner flatbed assembly) Q3948-67905

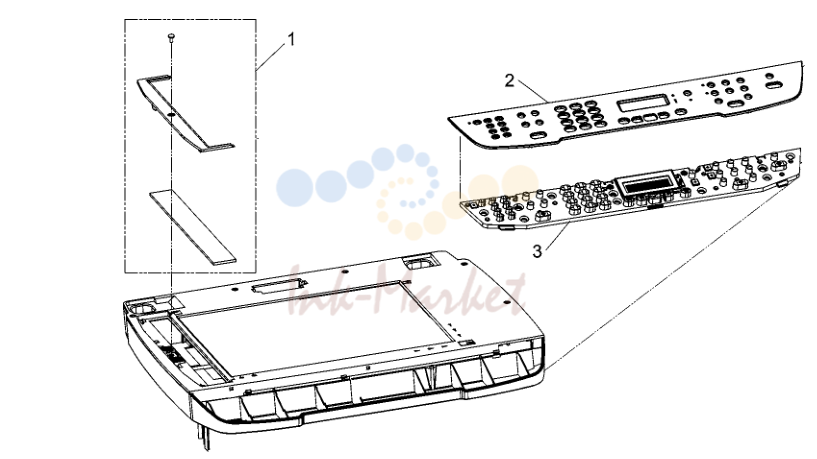

4. Scanner components

№	Артикул	Альт. артикул	Описание
1			ADF window replacement kit (HP LJ 3390/3392) Q6500-67904
2			Bezel, control panel See Control-panel bezels
3			Control panel Q6500-60104

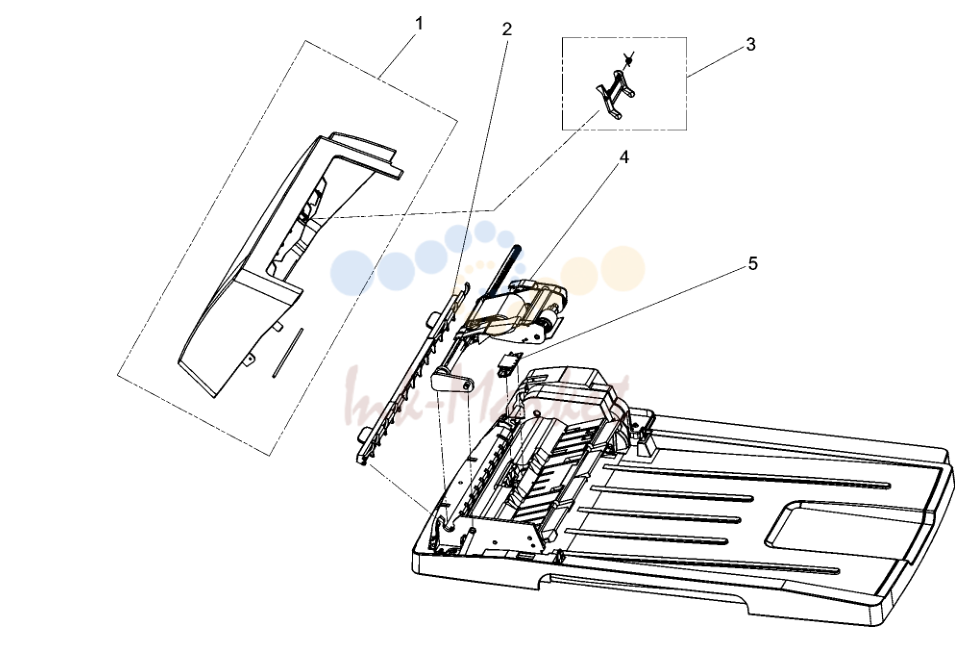

5. ADF components

№	Артикул	Альт. артикул	Описание
1			ADF cover replacement kit Q6500-67901
2			ADF cleanout part C7309-40153
3			ADF flag replacement kit Q3948-67902
4	5851-2559 запросить цену →		ADF pickup roller assembly
5			ADF separation pad Q2665-60125

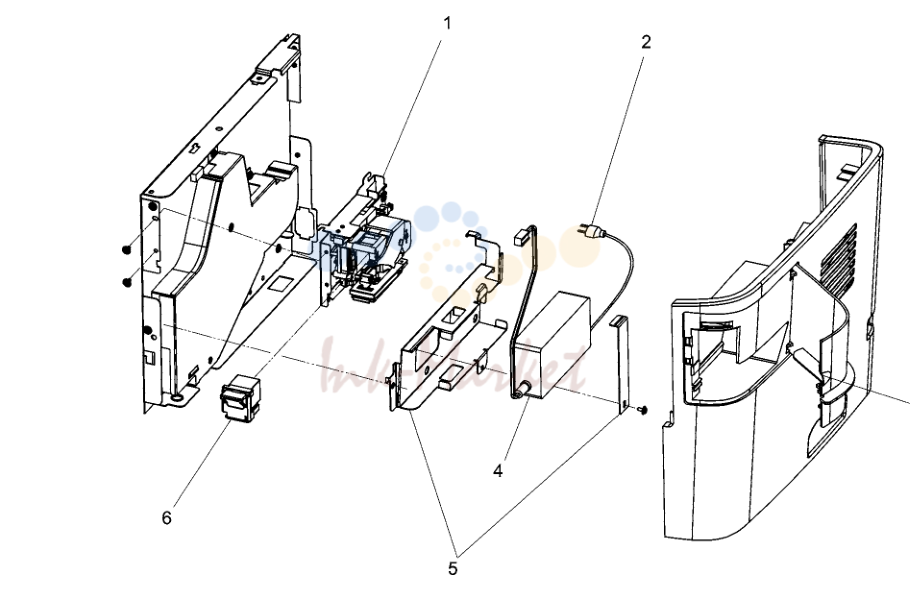

6. Convenience stapler components (HP LJ 3392 only)

№	Артикул	Альт. артикул	Описание
1			Convenience stapler mechanism HP LJ 3392 (replacement) Q7429-67101
2			Convenience stapler ac inlet cable HP LJ 3392 Q6501-60101
3	RC1-7523-000CN запросить цену →		Convenience stapler cover door HP LJ 3
4			Convenience stapler power supply HP LJ 3392 Q7429-60501
5			Convenience stapler power supply bracket and strap HP LJ 3392 Q6500-00006
6			Convenience stapler cassette (2-pack) HP LJ3392 Q7432-67001

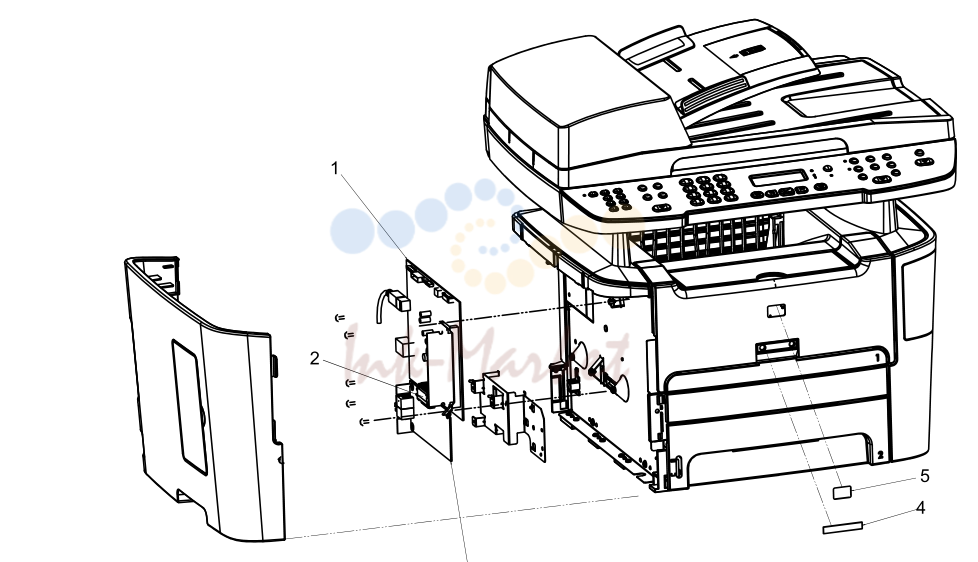

7. Formatter, LIU, HP jewel, and nameplate

№	Артикул	Альт. артикул	Описание
1			Formatter PCA Q6445-60001
2			LIU/Formatter FFC Q6500-60111
3			LIU (line interface unit) US/WW non ROHS Q3977-60001
3			LIU (line interface unit) EMEA non ROHS Q3978-60002
4			Nameplate HP LJ 3390 Q6500-4000X
4			Nameplate HP LJ 3392 Q6501-4000X
5	7121-8043 запросить цену →		Jewel, HP

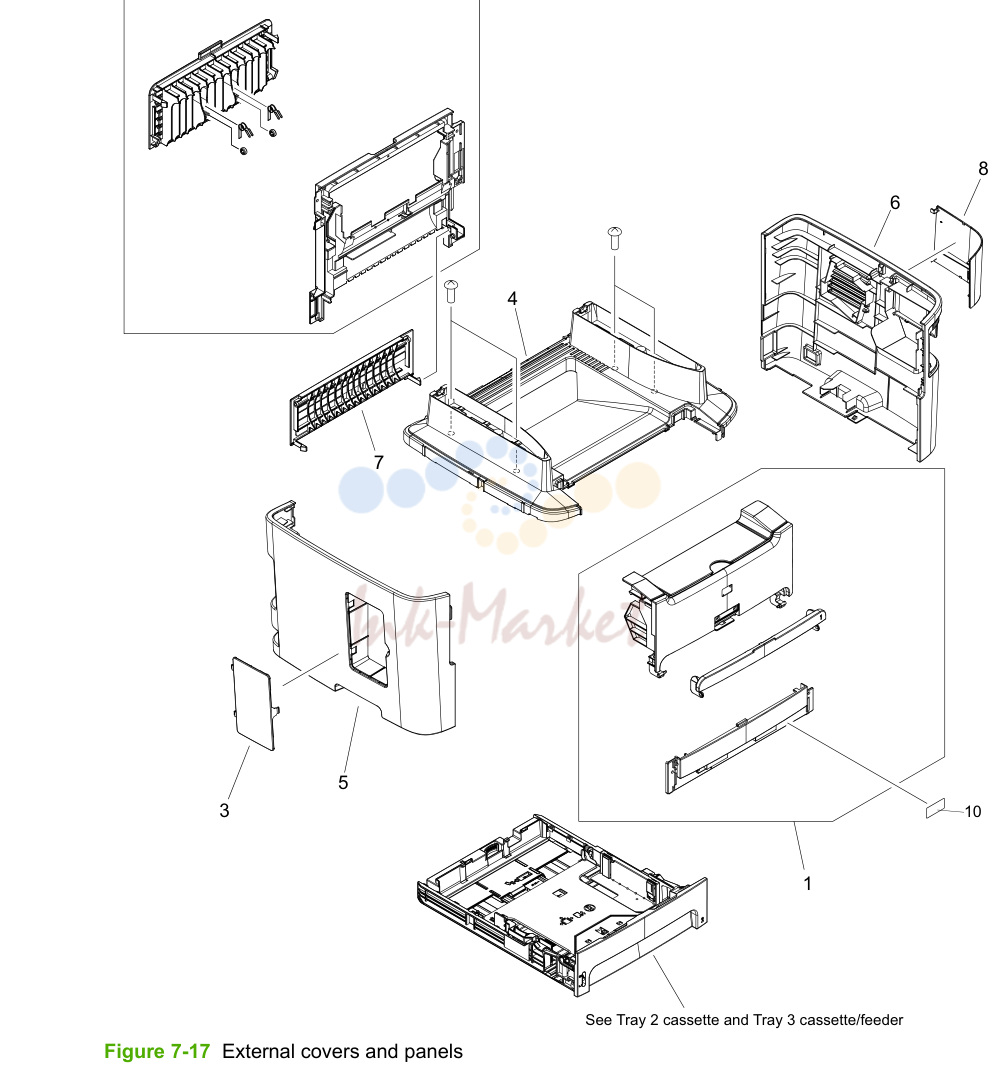

8. External covers and panels

№	Артикул	Альт. артикул	Описание
1	RM1-2643-000CN запросить цену →		Front cover assembly
2	RM1-1308-000CN запросить цену →		Rear cover assembly
3	RC1-7510-000CN запросить цену →		Cover DIMM
4	RC1-7508-000CN запросить цену →		Cover top
5	RC1-7509-000CN запросить цену →		Cover left
6	RC1-7511-000CN запросить цену →		Cover right
7	RC1-3819-000CN запросить цену →		Cover rear
8	RC1-7512-000CN запросить цену →		Cover dummy (stapler plug; HP LJ 3390))
10	RC1-3794-000CN запросить цену →		Label, stapler prohibition

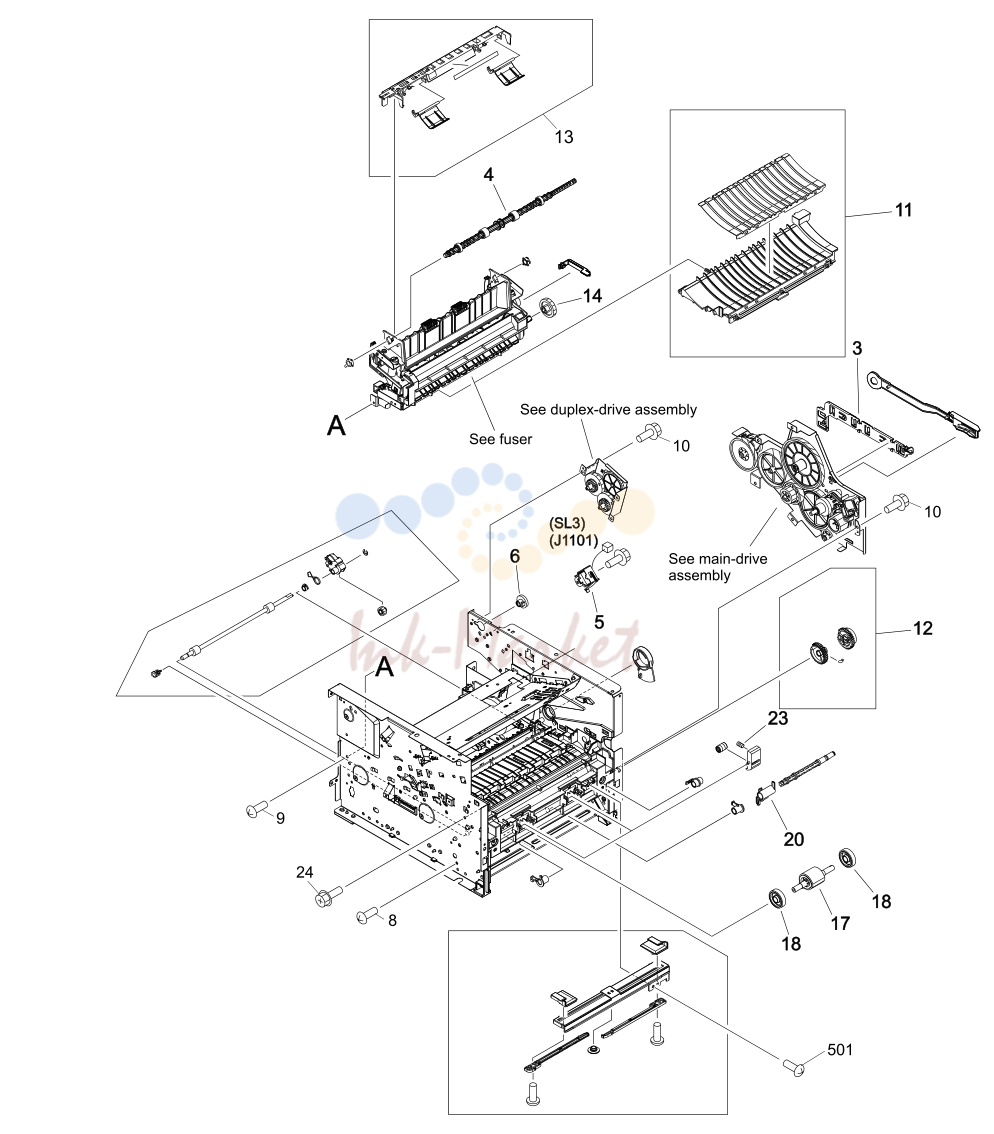

9. Internal components (1 of 4)

№	Артикул	Альт. артикул	Описание
3	RC1-3731-000CN запросить цену →		Guide, dc cable
4	RL1-0527-000CN запросить цену →		Roller, face down
5	RK2-0910-000CN запросить цену →		Solenoid
8	XA9-1495-000CN запросить цену →		Screw, RS 3X
9	XA9-1503-000CN запросить цену →		Screw, Tap 3X
10	XA9-1504-000CN запросить цену →		Screw, RS M3X
6	RU5-0332-000CN запросить цену →		Gear, 19T
11	RM1-1286-000CN запросить цену →		Paper-feed guide assembly
12	RM1-1301-000CN запросить цену →		Paper-pickup gear assembly
13	RM1-1306-000CN запросить цену →		Paper-retaining assembly
14	RM1-1286-000CN запросить цену →		Gear, 29T
17	RL1-0540-000CN запросить цену →		Roller, paper pickup
18	RC1-3470-000CN запросить цену →		Roller, paper-pickup idler
20	RC1-3472-000CN запросить цену →		Flag, paper sensing
23	RU5-2323-000CN запросить цену →		Spring, compression
24	XB4-5300-805CN запросить цену →		Screw, W/Washer M3X
501	XB4-5300-805CN запросить цену →		Screw, Tapping truss head M4X

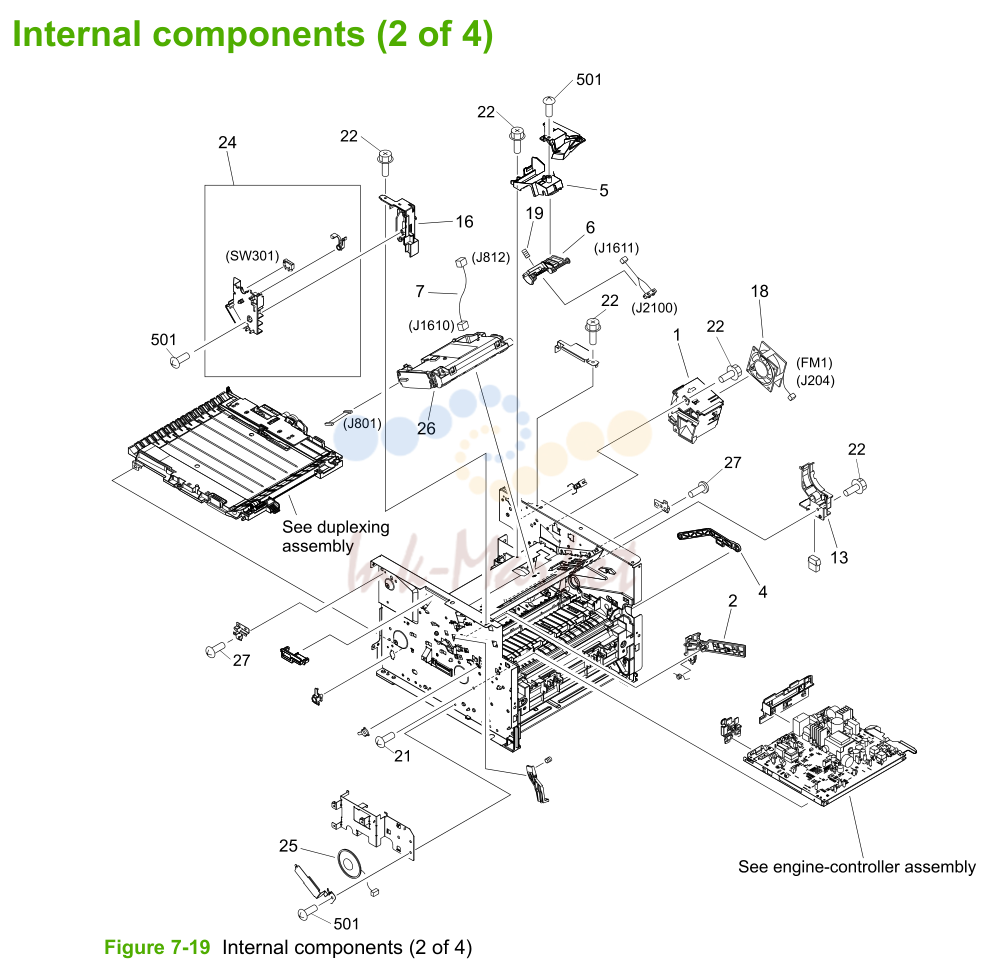

10. Internal components (2 of 4)

№	Артикул	Альт. артикул	Описание
1	RC1-7514-000CN запросить цену →		Holder, fan
2	RC1-3539-000CN запросить цену →		Guide, cartridge, left upper
4	RC1-3544-000CN запросить цену →		Arm, cam
5			Holder, tag arm RC1-35504-000CN
6	RC1-3551-000CN запросить цену →		Arm, tag
13	RC1-3728-000CN запросить цену →		Holder, drawer
16	RC1-3844-000CN запросить цену →		Guide, cartridge, front
18	RK2-0912-000CN запросить цену →		Fan
19	RU5-2335-000CN запросить цену →		Spring, compression
21	XA9-1503-000CN запросить цену →		Screw, Tap M3X
22	XA9-1504-000CN запросить цену →		Screw, RS M3X
24	RM1-2645-000CN запросить цену →		Interlock assembly
25	RM1-2571-000CN запросить цену →		Speaker assembly
26	RM1-1470-000CN запросить цену →		Scanner assembly (laser/scanner)
27	XA9-1495-000CN запросить цену →		Screw, RS M3X
501	XB4-7401-005CN запросить цену →		Screw, Tapping truss head M4X

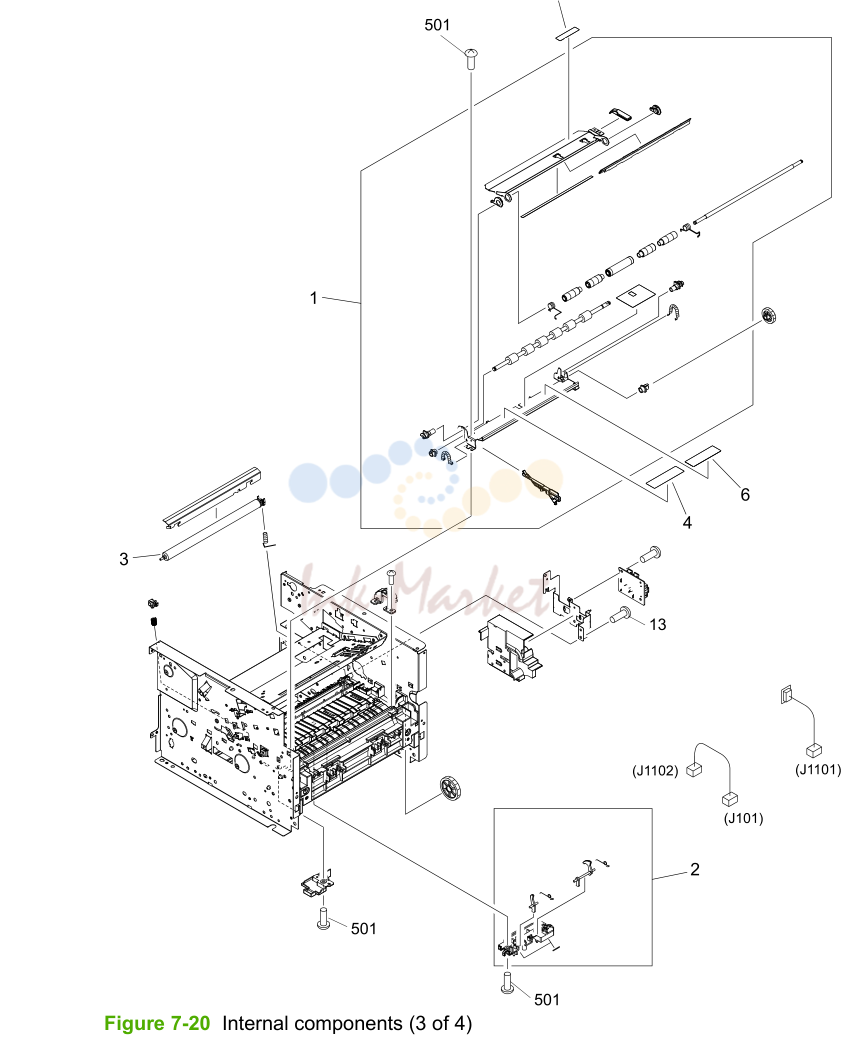

11. Internal components (3 of 4)

№	Артикул	Альт. артикул	Описание
1	RM1-1281-000CN запросить цену →		Registration assembly
2	RM1-1283-000CN запросить цену →		Top-sensor assembly
3	RM1-1471-000CN запросить цену →		Roller, transfer
4	RC1-7528-000CN запросить цену →		Label, clear jam
5	RC1-3796-000CN запросить цену →		Label, transfer guide open
6	RC1-7529-000CN запросить цену →		Label, Fixing (fusing) pressure release
13	XA9-1495-000CN запросить цену →		Screw, RS M3X
501	XB4-7401-005CN запросить цену →		Screw, Tapping truss head M4X

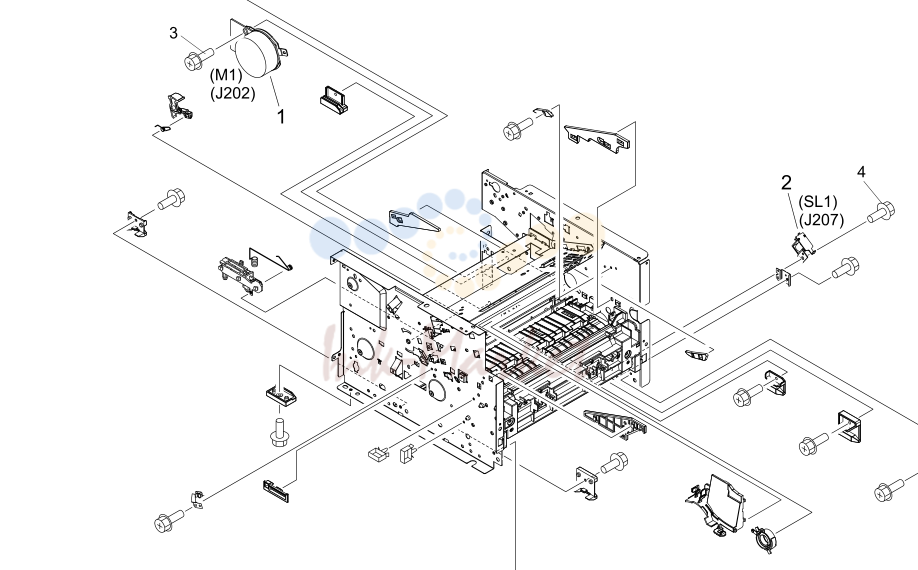

12. Internal components (4 of 4)

№	Артикул	Альт. артикул	Описание
1	RK2-0418-000CN запросить цену →		Motor, dc (M1)
2	RK2-0424-000CN запросить цену →		Solenoid (SL1)
3	XA9-1504-000CN запросить цену →		Screw, RS M3X
4	XA9-1495-000CN запросить цену →		Screw, RS M3X

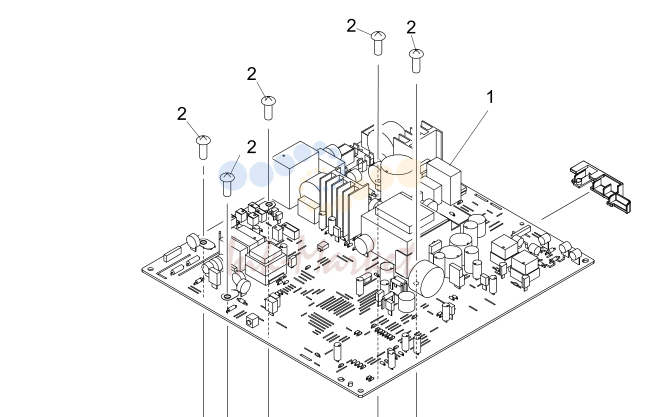

13. Engine-controller assembly

№	Артикул	Альт. артикул	Описание
1	RM1-2566-000CN запросить цену →		Engine-controller PCA (110 to 127 v)
1	RM1-2567-000CN запросить цену →		Engine-controller PCA (220 to 240 v)
2	XA9-1420-000CN запросить цену →		Screw, W/Washer M3X
