Hewlett Packard 2300 — каталог запчастей со схемами

Содержание

1. Illustrations and parts lists
2. Top cover assembly
3. Internal components (2 of 4)
4. Internal components (3 of 4)
5. Internal components (4 of 4)
6. Power-supply assembly
7. Pickup assembly
8. Trays
9. 500-sheet feeder

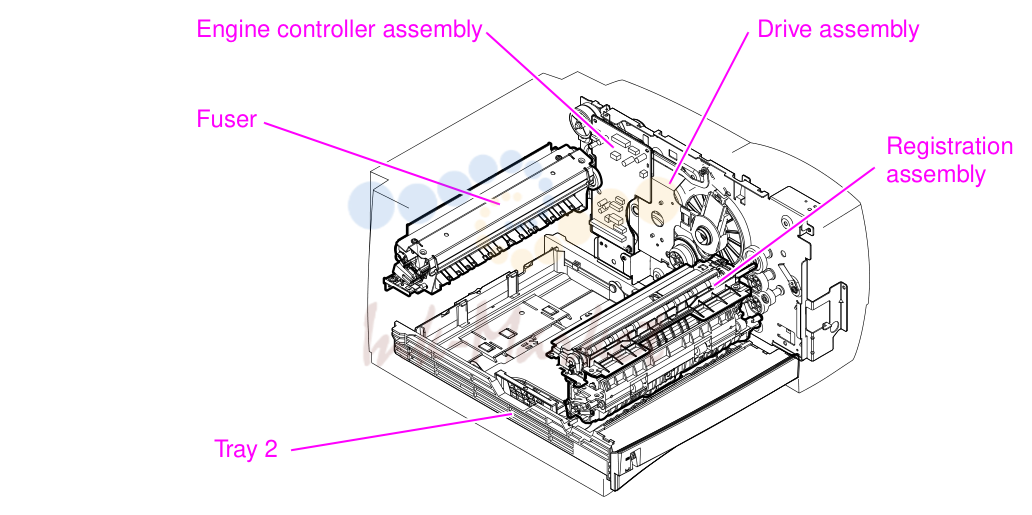

1. Illustrations and parts lists

№	Артикул	Описание
1	RM1-0367-000CN запросить цену →	Rear cover assembly
2	RM1-0329-000CN запросить цену →	Cover, DIMM
3	RC1-1013-000CN запросить цену →	Cover, front
4	RG1-4314-000CN запросить цену →	Cable, panel
5	RH6-0226-000CN запросить цену →	Control panel
6	RG5-5575-000CN запросить цену →	Tray 1 cover assembly
7	RM1-0353-000CN запросить цену →	Tray 1 assembly
8	RG5-5549-000CN запросить цену →	Left cover assembly
9	XB4-7401-007CN запросить цену →	Screw, tapping, pan head, M4x
10	XB4-7401-407CN запросить цену →	Screw, tapping, truss head, M4x
11	XA9-1223-000CN запросить цену →	Screw, TP, M3x
12	XB6-7300-607CN запросить цену →	Screw, w/washer, M3x

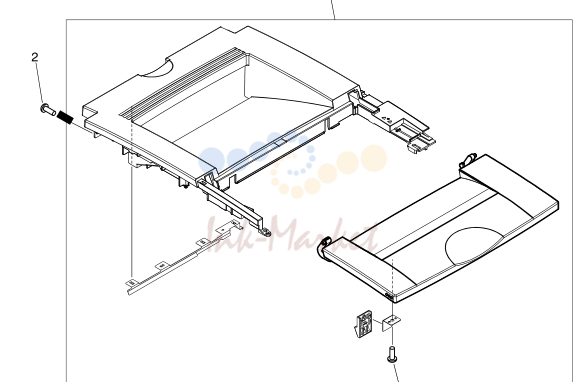

2. Top cover assembly

№	Артикул	Описание
1	RB2-2836-000CN запросить цену →	Lever, sensor
2	RB2-2837-000CN запросить цену →	Spring, torsion
3	RB2-6255-000CN запросить цену →	Mount, fan
4	RC1-0911-000CN запросить цену →	Static charge eliminator
5	RC1-0917-000CN запросить цену →	Plate, grounding
6	RC1-1001-000CN запросить цену →	Mount, laser/scanner
7	RC1-1002-000CN запросить цену →	Guide, cable
8	RC1-1003-000CN запросить цену →	Duct
9	RC1-1019-000CN запросить цену →	Guide, flat cable
10	RG1-4310-000CN запросить цену →	FG cable assembly
11	RG5-5598-000CN запросить цену →	Paper feeder cable
12	RH2-5578-000CN запросить цену →	Flat cable, I/F
13	RH7-1587-000CN запросить цену →	Motor, dc (M1)
14	RH7-1591-000CN запросить цену →	Fan
15	RH7-6051-000CN запросить цену →	Switch (SW1)
16	RM1-0313-000CN запросить цену →	Laser/scanner
17	RM1-0335-000CN запросить цену →	E-label reader assembly
18	XA9-1160-000CN запросить цену →	Screw, TP, M3x
19	XA9-1273-000CN запросить цену →	Screw, TP, M4x
20	XB2-7300-607CN запросить цену →	Screw, w/washer, M3x
21	XB4-7401-007CN запросить цену →	Screw, tapping, pan head, M4x
22	XB6-7300-407CN запросить цену →	Screw, PH M3x
23	RM1-0334-000CN запросить цену →	Drive assembly
24	RM1-0354-000CN запросить цену →	Fuser (110-127V)

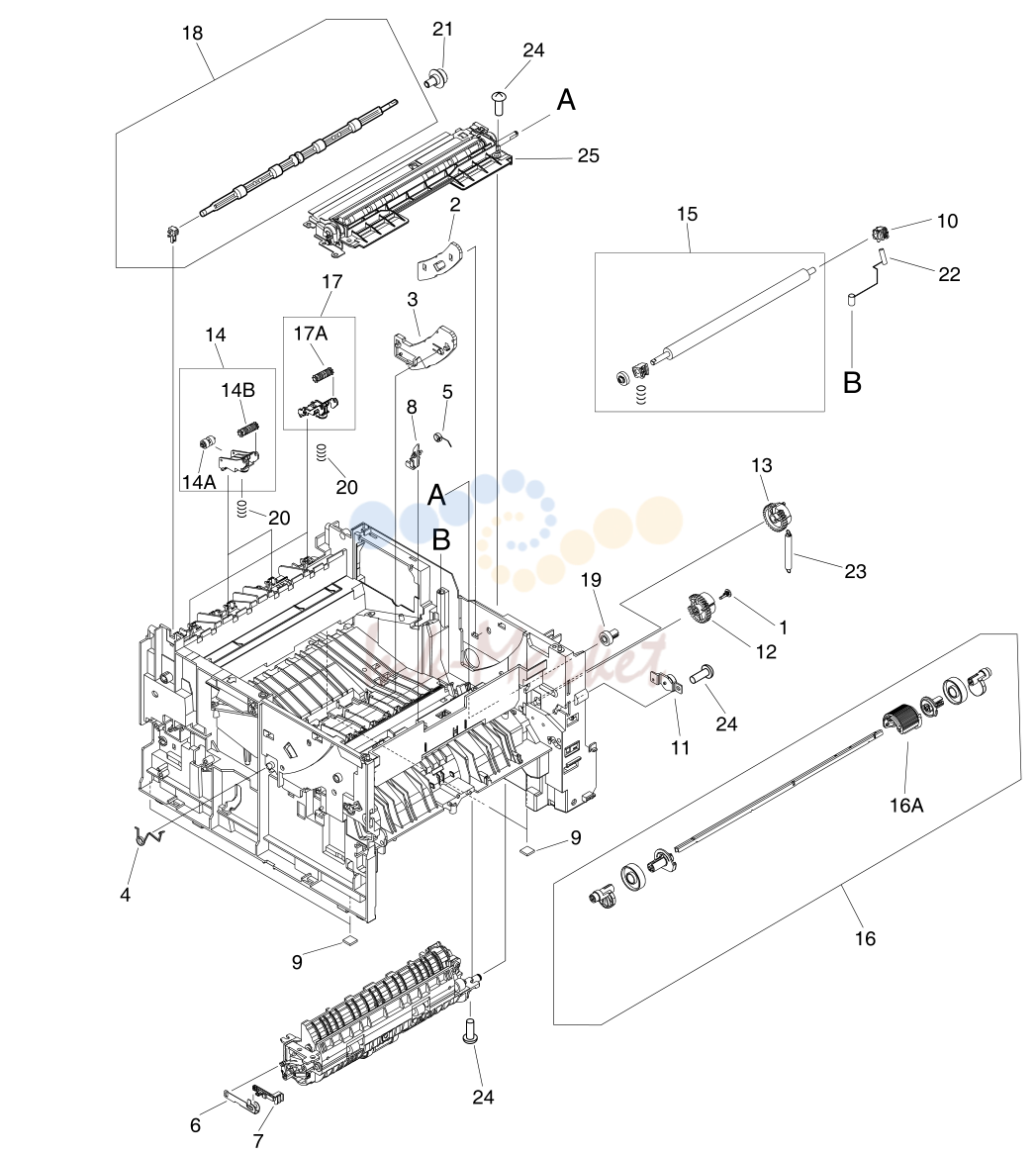

3. Internal components (2 of 4)

№	Артикул	Описание
1	RA0-1068-000CN запросить цену →	Cap, continuity
2	RB2-2830-020CN запросить цену →	Guide, cartridge, right
3	RB2-2831-020CN запросить цену →	Guide, cartridge, left
4	RB2-2832-000CN запросить цену →	Spring, compression
5	RB2-2843-000CN запросить цену →	Spring, torsion
6	RB2-6250-000CN запросить цену →	Rod, jam clearing
7	RB2-6251-000CN запросить цену →	Lever, jam clearing
8	RB2-6264-000CN запросить цену →	Arm, sensor
9	RB2-6297-000CN запросить цену →	Foot, rubber
10	RC1-0922-000CN запросить цену →	Bushing, transfer, right
11	RC1-1038-000CN запросить цену →	Tray 1 damper assembly
12	RC1-1039-000CN запросить цену →	Gear, 26T
13	RC1-1040-000CN запросить цену →	Gear, 29T
14	RG5-5542-050CN запросить цену →	Top output bin delivery roller assembly
15	RM1-0338-000CN запросить цену →	Transfer roller assembly
16	RM1-0346-000CN запросить цену →	Tray 1 pickup assembly
17	RM1-0370-000CN запросить цену →	Top output bin delivery roller assembly
18	RM1-0371-000CN запросить цену →	Top output bin delivery roller assembly
19	RS6-0445-000CN запросить цену →	Gear, 14T
20	RS6-2375-000CN запросить цену →	Spring, compression
21	RU5-0168-000CN запросить цену →	Gear, 15T
22	RU5-2109-000CN запросить цену →	Spring, compression
23	RU5-2112-000CN запросить цену →	Spring, tension
24	XB4-7401-007CN запросить цену →	Screw, tapping, pan head, M4x
25	RM1-0347-000CN запросить цену →	Registration assembly

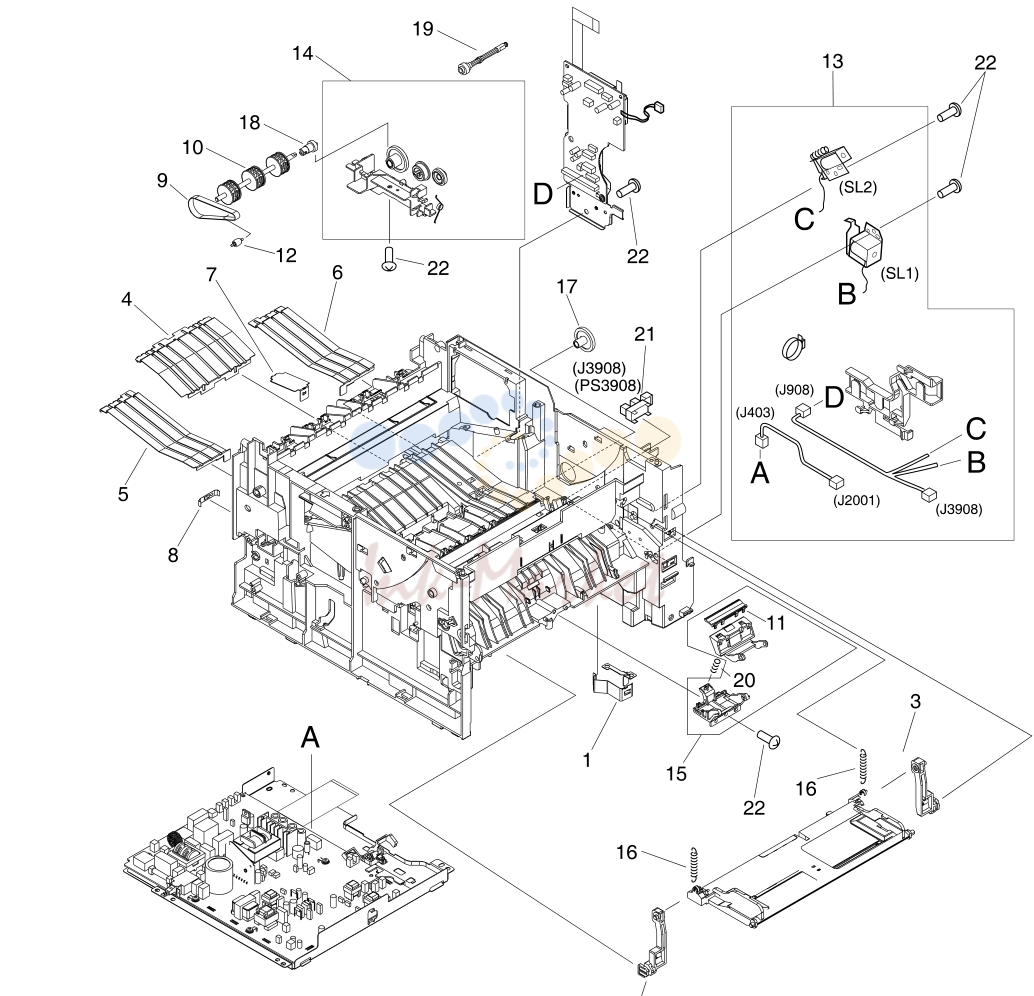

4. Internal components (3 of 4)

№	Артикул	Описание
1	RB2-6266-000CN запросить цену →	Spring, leaf
2	RB2-6405-000CN запросить цену →	Hinge, left
3	RB2-6406-000CN запросить цену →	Hinge, right
4	RC1-0912-000CN запросить цену →	Plate, feeding, center
5	RC1-0913-000CN запросить цену →	Plate, feeding, left
6	RC1-0914-000CN запросить цену →	Plate, feeding, right
7	RC1-0915-000CN запросить цену →	Plate, feeding, front
8	RC1-0916-000CN запросить цену →	Plate, grounding
9	RC1-0918-000CN запросить цену →	Belt, paper feed
10	RC1-0920-000CN запросить цену →	Shaft, paper feed
11	RC1-0939-000CN запросить цену →	Pad, separation
12	RC1-0933-000CN запросить цену →	Pulley
13	RM1-0324-000CN запросить цену →	Cable guide assembly
14	RM1-0337-000CN запросить цену →	Gear assembly
15	RM1-0345-000CN запросить цену →	Separation pad assembly
16	RS6-2030-000CN запросить цену →	Spring, tension
17	RU5-0155-000CN запросить цену →	Gear, 27T
18	RU5-0156-000CN запросить цену →	Gear, 14T
19	RU5-0158-000CN запросить цену →	Shaft, paper feed
20	RU5-2113-000CN запросить цену →	Spring, compression
21	WG8-5382-000CN запросить цену →	Photosensor TLP1
22	XB4-7401-007CN запросить цену →	Screw, tapping, pan head, M4x

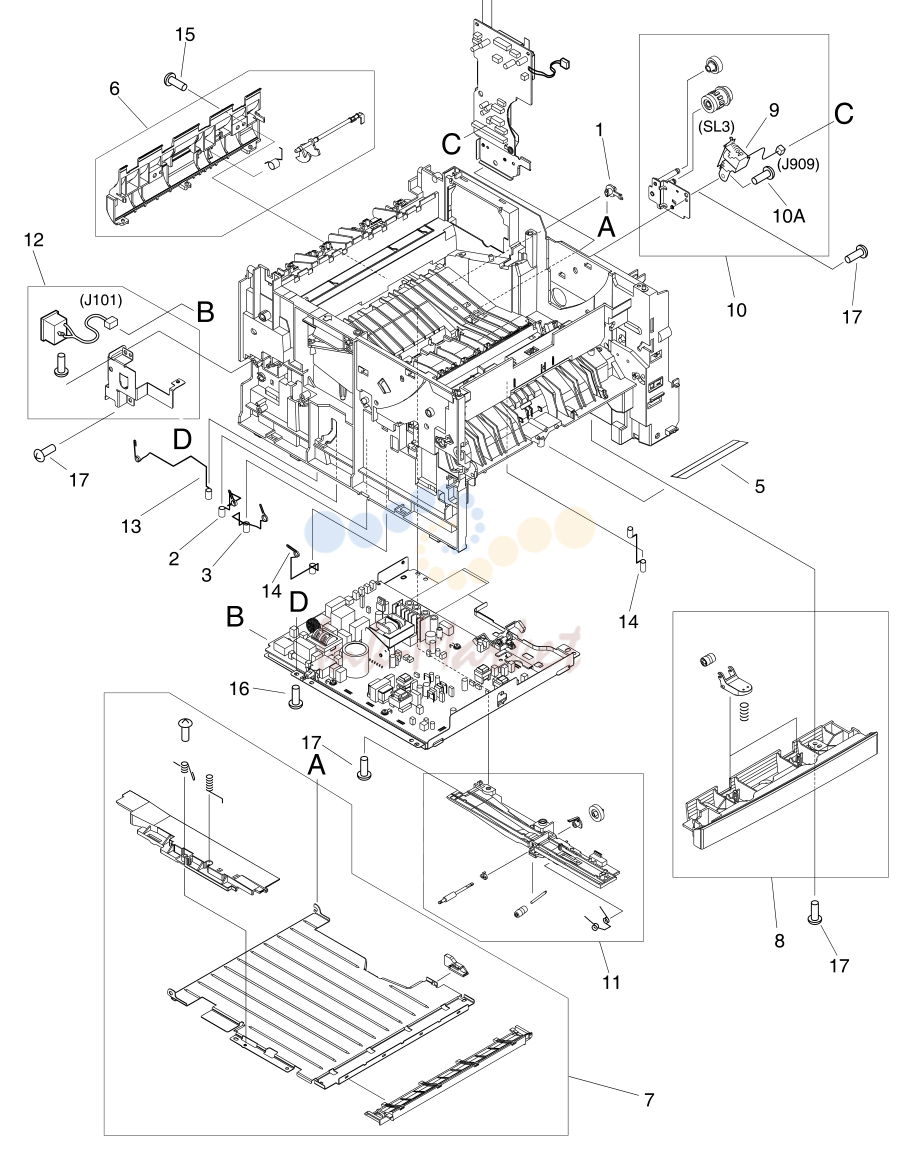

5. Internal components (4 of 4)

№	Артикул	Описание
1	RB2-6249-000CN запросить цену →	Hinge, feed guide
2	RB2-6262-000CN запросить цену →	Spring, compression
3	RB2-6263-000CN запросить цену →	Spring, compression
4	RB2-6271-000CN запросить цену →	Spring, compression
5	RC1-0919-000CN запросить цену →	Sheet, leakage-prevention
6	RG5-5548-000CN запросить цену →	Reverse guide assembly
7	RG5-5559-000CN запросить цену →	Access plate feed guide assembly
8	RG5-5555-000CN запросить цену →	Feed roller assembly
9	RH7-5279-000CN запросить цену →	Solenoid
10	RM1-0331-000CN запросить цену →	Access plate solenoid assembly
11	RM1-0333-000CN запросить цену →	Position guide assembly
12	RM1-0342-000CN запросить цену →	Inlet cable assembly
13	RU5-2107-000CN запросить цену →	Spring, compression
14	RU5-2108-000CN запросить цену →	Spring, compression
15	XA9-1206-000CN запросить цену →	Screw, w/washer, M4x
16	XB2-7300-607CN запросить цену →	Screw, w/washer, M3x
17	XB4-7401-007CN запросить цену →	Screw, tapping, pan head, M4x

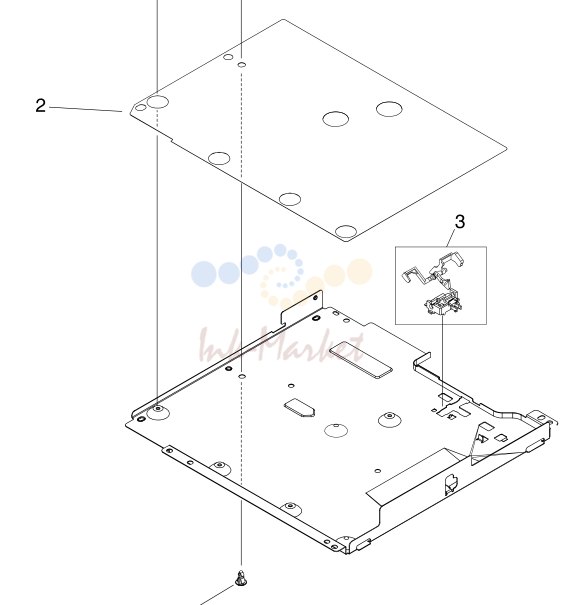

6. Power-supply assembly

№	Артикул	Описание
1	RG1-4306-000CN запросить цену →	Power supply PCA (110-127V)
2	RC1-0930-000CN запросить цену →	Sheet, insulation
3	RL1-0158-000CN запросить цену →	Holder, sensor, lever
4	VT2-0012-005CN запросить цену →	PCA
5	XA9-1226-000CN запросить цену →	Screw, w/washer, M3x

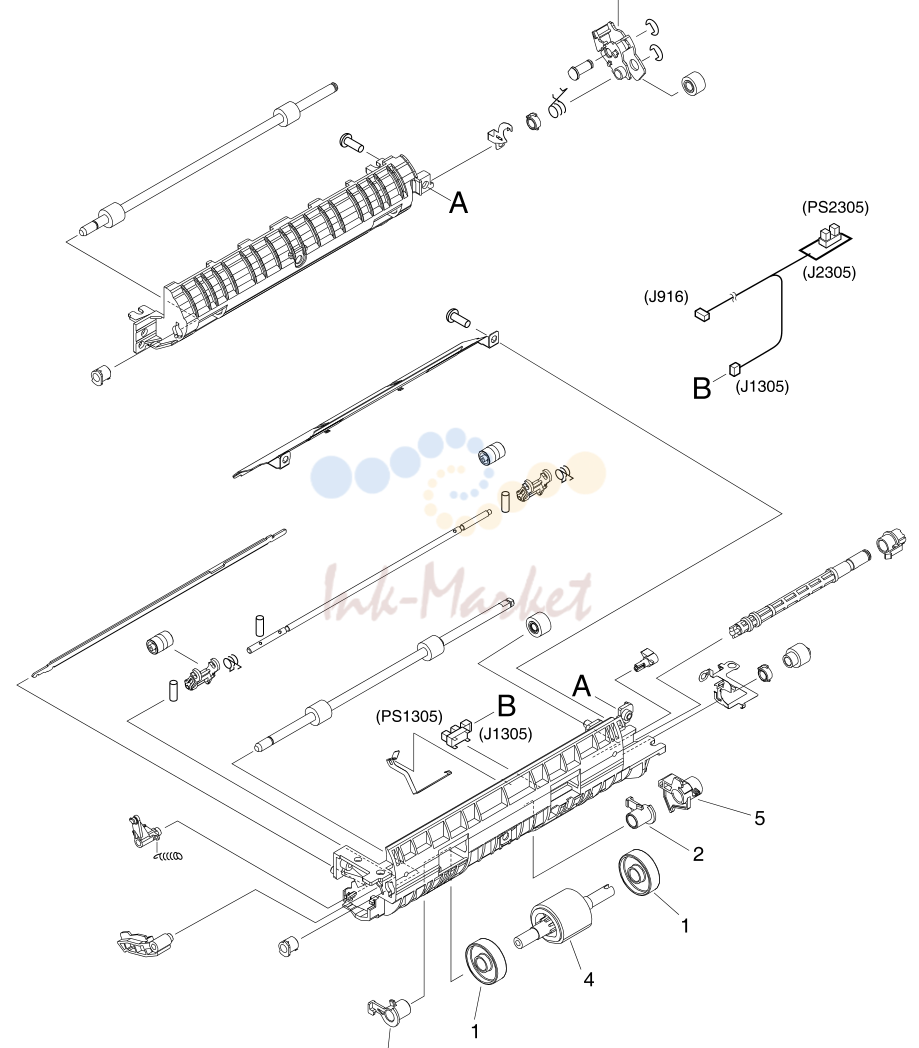

7. Pickup assembly

№	Артикул	Описание
1	RB2-2892-000CN запросить цену →	Roller
2	RB2-2895-000CN запросить цену →	Bushing, right
3	RB2-2896-000CN запросить цену →	Bushing, left
4	RB2-6304-000CN запросить цену →	Pickup roller
5	RB2-6310-000CN запросить цену →	Arm, paper sensor
1	RG1-4307-000CN запросить цену →	Engine controller PCA
2	XA9-1226-000CN запросить цену →	Screw, w/washer, M3x
262		Parts and diagrams ENWW
1	RG1-4307-000CN запросить цену →	Engine controller PCA
2	RG1-4306-000CN запросить цену →	Power supply PCA (110-127V)
3		Formatter Q1395-60001

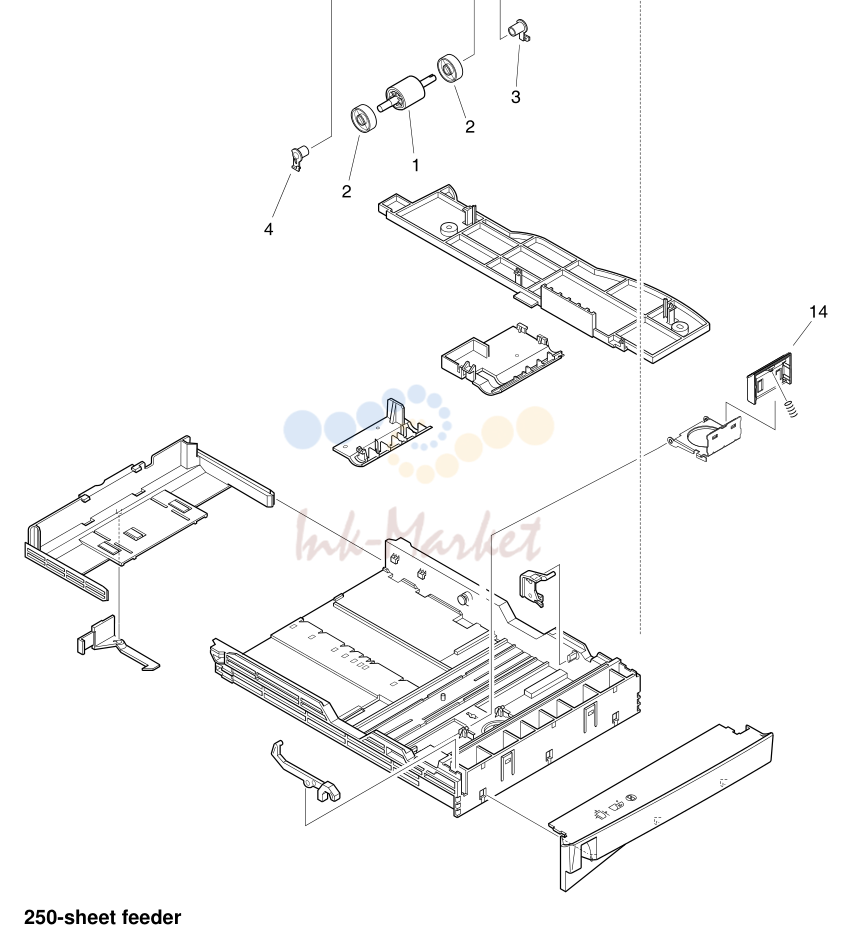

8. Trays

№	Артикул	Описание
1	RB2-6304-000CN запросить цену →	Pickup roller
2	RB2-2892-000CN запросить цену →	Roller
3	RB2-2895-000CN запросить цену →	Bushing, right
4	RB2-2896-000CN запросить цену →	Bushing, left
14	RC1-0954-000CN запросить цену →	Separation pad

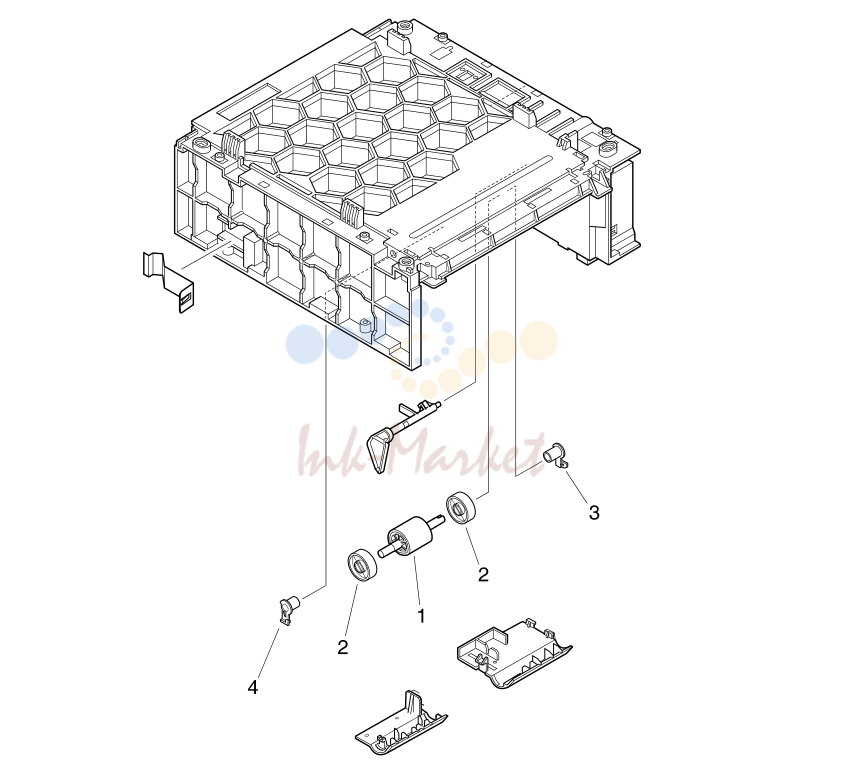

9. 500-sheet feeder

№	Артикул	Описание
1	RB2-6304-000CN запросить цену →	Pickup roller
2	RB2-2892-000CN запросить цену →	Roller
3	RB2-2895-000CN запросить цену →	Bushing, right
4	RB2-2896-000CN запросить цену →	Bushing, left
15	RB2-9960-000CN запросить цену →	Pad, separation
