Hewlett Packard 1100 — каталог запчастей со схемами

Содержание

1. LaserJet 1100 Series
2. LaserJet 1100 Series

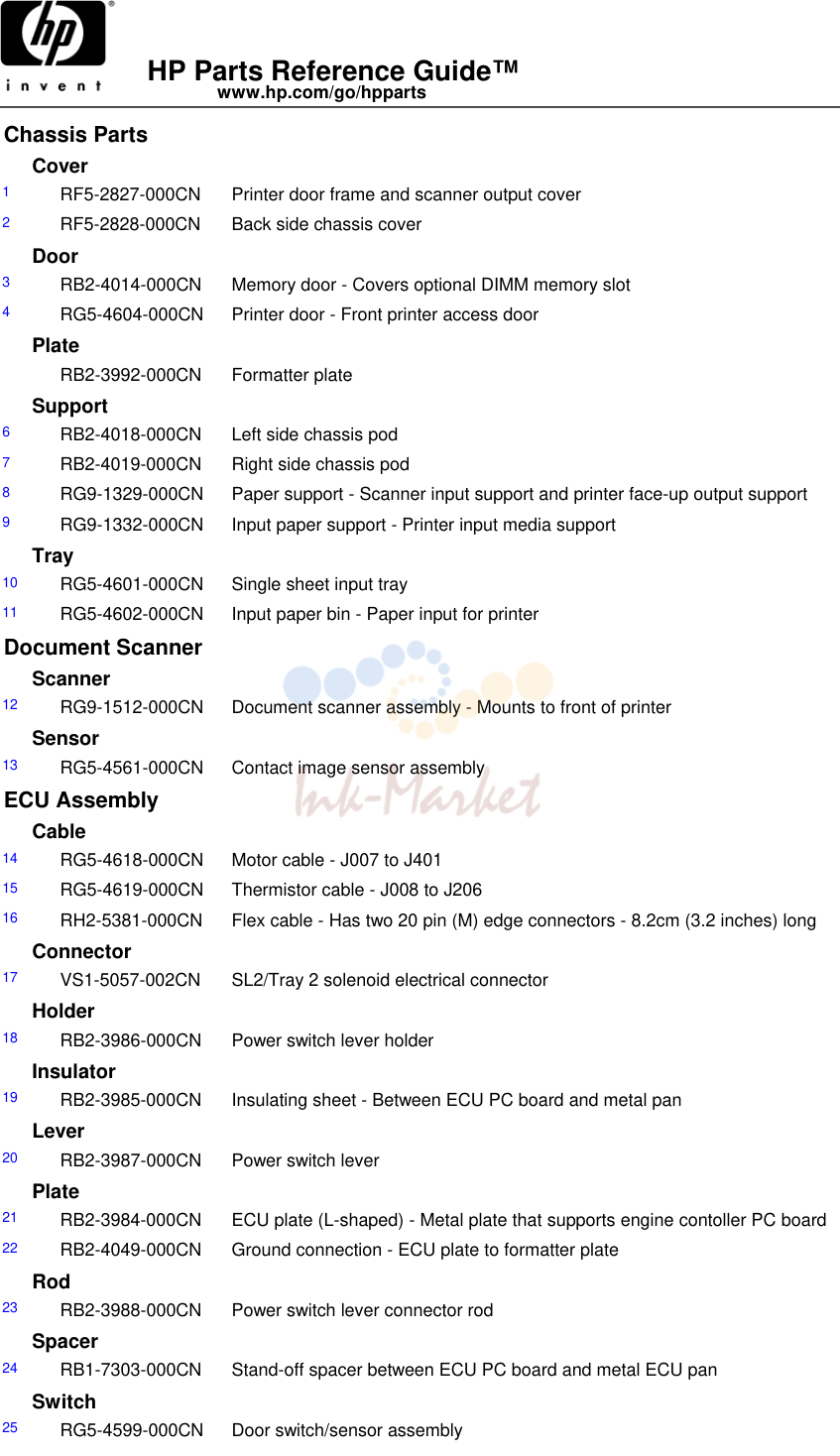

1. LaserJet 1100 Series

№	Артикул	Описание
1	RF5-2827-000CN запросить цену →	Printer door frame and scanner output cover
2	RF5-2828-000CN запросить цену →	Back side chassis cover
3	RB2-4014-000CN запросить цену →	Memory door - Covers optional DIMM memory slot
4	RG5-4604-000CN запросить цену →	Printer door - Front printer access door
6	RB2-4018-000CN запросить цену →	Left side chassis pod
7	RB2-4019-000CN запросить цену →	Right side chassis pod
8	RG9-1329-000CN запросить цену →	Paper support - Scanner input support and printer face-up output support
9	RG9-1332-000CN запросить цену →	Input paper support - Printer input media support
10	RG5-4601-000CN запросить цену →	Single sheet input tray
11	RG5-4602-000CN запросить цену →	Input paper bin - Paper input for printer
12	RG9-1512-000CN запросить цену →	Document scanner assembly - Mounts to front of printer
13	RG5-4561-000CN запросить цену →	Contact image sensor assembly
14	RG5-4618-000CN запросить цену →	Motor cable - J007 to J401
15	RG5-4619-000CN запросить цену →	Thermistor cable - J008 to J206
16	RH2-5381-000CN запросить цену →	Flex cable - Has two 20 pin (M) edge connectors - 8.2cm (3.2 inches) long
17	VS1-5057-002CN запросить цену →	SL2/Tray 2 solenoid electrical connector
18	RB2-3986-000CN запросить цену →	Power switch lever holder
19	RB2-3985-000CN запросить цену →	Insulating sheet - Between ECU PC board and metal pan
20	RB2-3987-000CN запросить цену →	Power switch lever
21	RB2-3984-000CN запросить цену →	ECU plate (L-shaped) - Metal plate that supports engine contoller PC board
22	RB2-4049-000CN запросить цену →	Ground connection - ECU plate to formatter plate
23	RB2-3988-000CN запросить цену →	Power switch lever connector rod
24	RB1-7303-000CN запросить цену →	Stand-off spacer between ECU PC board and metal ECU pan
25	RG5-4599-000CN запросить цену →	Door switch/sensor assembly

2. LaserJet 1100 Series

№	Артикул	Описание
47	RB2-3951-000CN запросить цену →	Static charge eliminator brush
48	RG5-4616-000CN запросить цену →	Cable assembly - 12 pin (F) connector, 8 pin (F) connector, and 4 pin (F) connector - 62.9cm (24.8 inches) long
49	RG5-4617-000CN запросить цену →	Sensor cable - Connects J211, J003 and J004
50	RG5-4620-000CN запросить цену →	Display cable - Connects J1 to J901 on status display
51	RH2-5379-000CN запросить цену →	Flex cable - A 30 pin (F) connector on a circuit board to a 30 pin (M) edge connector - 37.5cm (14.8 inches) long
52	RB2-3999-000CN запросить цену →	Laser/scanner cover
53	RB2-4030-000CN запросить цену →	Holder cover - Flat cable holder cover
54	RG5-4586-000CN запросить цену →	Gear drive assembly - Includes drive motor
55	RB2-3945-000CN запросить цену →	Rubber foot
56	RY7-5049-000CN запросить цену →	Gear kit - Driven by gear/motor assembly - Drives fuser, pressure, transfer and output rollers
57	RF5-2818-000CN запросить цену →	Cartridge guide - Left side toner cartridge guide
58	RF5-2819-000CN запросить цену →	Cartridge guide - Right side toner cartridge guide
59	RB2-4001-000CN запросить цену →	PCB support - Printer status display PC board holder
60	RB2-4017-000CN запросить цену →	Cable holder - Flat cable holder
61	RG9-1433-000CN запросить цену →	Connector holder assembly - Supports optional scanner assembly and connecting cable
62	RH7-1404-000CN запросить цену →	Gear drive assembly motor
63	RB2-4034-000CN запросить цену →	Printer door rail arm mount
65	RG5-4608-000CN запросить цену →	Printer status display PC board
64	RF5-2886-000CN запросить цену →	Separation pad - Separation pad and holder arm
66	RB2-3941-000CN запросить цену →	Arm plate - Supports printer door guide arm - Left side
67	RB2-3942-000CN запросить цену →	Arm plate - Supports printer door guide arm - Right side
68	RB2-4219-000CN запросить цену →	Grounding plate - Transfer roller ground path
69	RG5-4582-000CN запросить цену →	Paper guide kick plate assembly
70	RG5-4587-000CN запросить цену →	Printer door support rail - Left side
71	RG5-4588-000CN запросить цену →	Printer door support rail - Right side
72	RB2-3947-000CN запросить цену →	Separation pad holder retainer - White plastic clip
73	RB2-3944-000CN запросить цену →	Leaf spring - Contact for toner cartridge
74	RB2-3952-000CN запросить цену →	Tension spring - Provides tension for toner cartridge high voltage contact - Rear contact
75	RB2-3953-000CN запросить цену →	Tension spring - Provides tension for toner cartridge high voltage contact - Front contact
76	RB2-3959-000CN запросить цену →	Leaf spring - Left side transfer roller grounding spring
77	RB2-3961-000CN запросить цену →	Torsion spring - Provides tension for output sensor flag
78	RS5-2502-000CN запросить цену →	Compression spring - Provides tension for separation pad
79	RS6-2122-000CN запросить цену →	Compression spring - Provides tension for paper kick plate
80	WT2-5041-000CN запросить цену →	Cable tie wrap
127	RG5-4605-000CN запросить цену →	ECU PCB - Engine contoller unit PC board - 110V
128	RG5-4606-000CN запросить цену →	ECU PCB - Engine contoller unit PC board - 220V
95	RB2-3939-000CN запросить цену →	Transfer roller bushing - Right side
96	RB2-3956-000CN запросить цену →	Pressure roller bushing - Left side
97	RB2-3957-000CN запросить цену →	Pressure roller bushing - Right side
98	RB2-3949-000CN запросить цену →	Pick-up roller shaft cam - Provides mechanical engagement of pick-up roller against separation pad
99	RG5-4585-000CN запросить цену →	Paper pick-up shaft drive clutch/gear assembly
100	RY7-5051-000CN запросить цену →	Clutch kit - Connects to gear drive assembly
101	RG5-4593-000CN запросить цену →	Delivery assembly - Paper output assembly - Has yellow 'avoid contact' label in several languages on top
102	RB2-3960-000CN запросить цену →	Paper output sensor flag
103	RG5-4589-040CN запросить цену →	Heating element assembly (For 100V to 120V operation) - Bonds toner to paper by heat
104	RG5-4590-040CN запросить цену →	Heating element assembly (For 220V to 240V operation) - Bonds toner to paper by heat
105	RB2-3950-000CN запросить цену →	Transfer guide
106	RB2-3958-000CN запросить цену →	Fixing guide - Stabilizes media under pressure roller
107	RB2-4006-000CN запросить цену →	Paper output deflector
108	RG5-4584-000CN запросить цену →	Roller holder - Pick-up roller support assembly
109	RY7-5050-000CN запросить цену →	Subpad kit - Helps separation of media at pickup roller
110	RG5-4570-000CN запросить цену →	Laser/scanner assembly
111	RG5-4591-000CN запросить цену →	Pressure roller mount - Left side
112	RG5-4592-000CN запросить цену →	Roller mount - Provides fusing element with correct tension and holds it secure on mounting points
113	RB2-3932-000CN запросить цену →	Laser/scanner mount plate
114	RB2-3931-000CN запросить цену →	Idler roller - Supports pick-up roller shaft in holder
115	RB2-4026-000CN запросить цену →	Paper pick-up roller
116	RF5-2822-000CN запросить цену →	Output roller - Face-up output roller
117	RF5-2823-000CN запросить цену →	Pressure roller - Provides pressure for media as it passes through the fuser roller
118	RF5-2830-000CN запросить цену →	Output roller - Face-down output roller
119	RG5-4657-000CN запросить цену →	Transfer roller assembly - Includes drive gear
120	RB2-3930-000CN запросить цену →	Pick-up roller shaft
121	RB2-3943-000CN запросить цену →	Paper pick-up roller drive shaft - Mates to the shaft that pick-up roller is attached to
122	RH7-5227-000CN запросить цену →	Solenoid - Engages pick-up roller
123	RB2-3940-000CN запросить цену →	Compression spring - Rrovides tension for transfer roller
124	RY7-5060-000CN запросить цену →	Compression spring - Provides tension between fuser and pressuer roller - Includes screw fastener
125	RB2-4016-000CN запросить цену →	Slide stop - Holds end of output roller in place
